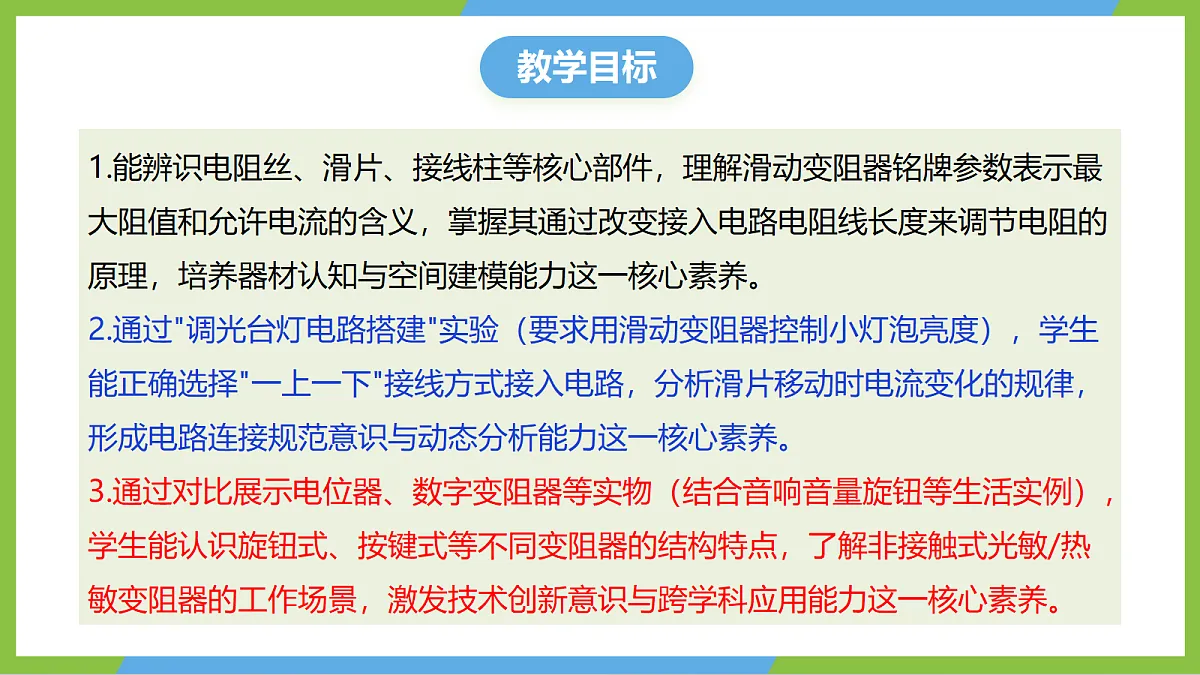

‌1.能辨识电阻丝、滑片、接线柱等核心部件，理解滑动变阻器铭牌参数表示最大阻值和允许电流的含义，掌握其通过改变接入电路电阻线长度来调节电阻的原理，培养器材认知与空间建模能力这一核心素养。2.通过"调光台灯电路搭建"实验（要求用滑动变阻器控制小灯泡亮度），学生能正确选择"一上一下"接线方式接入电路，分析滑片移动时电流变化的规律，形成电路连接规范意识与动态分析能力这一核心素养。3.通过对比展示电位器、数字变阻器等实物（结合音响音量旋钮等生活实例），学生能认识旋钮式、按键式等不同变阻器的结构特点，了解非接触式光敏/热敏变阻器的工作场景，激发技术创新意识与跨学科应用能力这一核心素养。

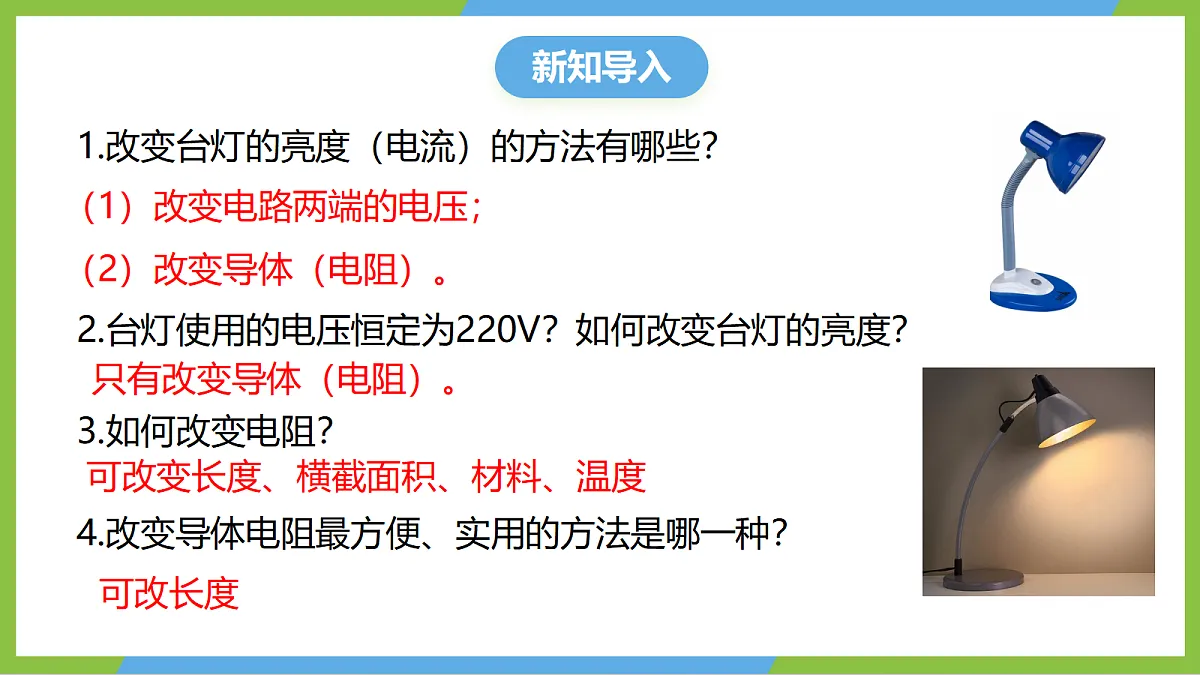

（1）改变电路两端的电压；（2）改变导体（电阻）。
1.改变台灯的亮度（电流）的方法有哪些？
2.台灯使用的电压恒定为220V？如何改变台灯的亮度？
只有改变导体（电阻）。
可改变长度、横截面积、材料、温度
4.改变导体电阻最方便、实用的方法是哪一种？

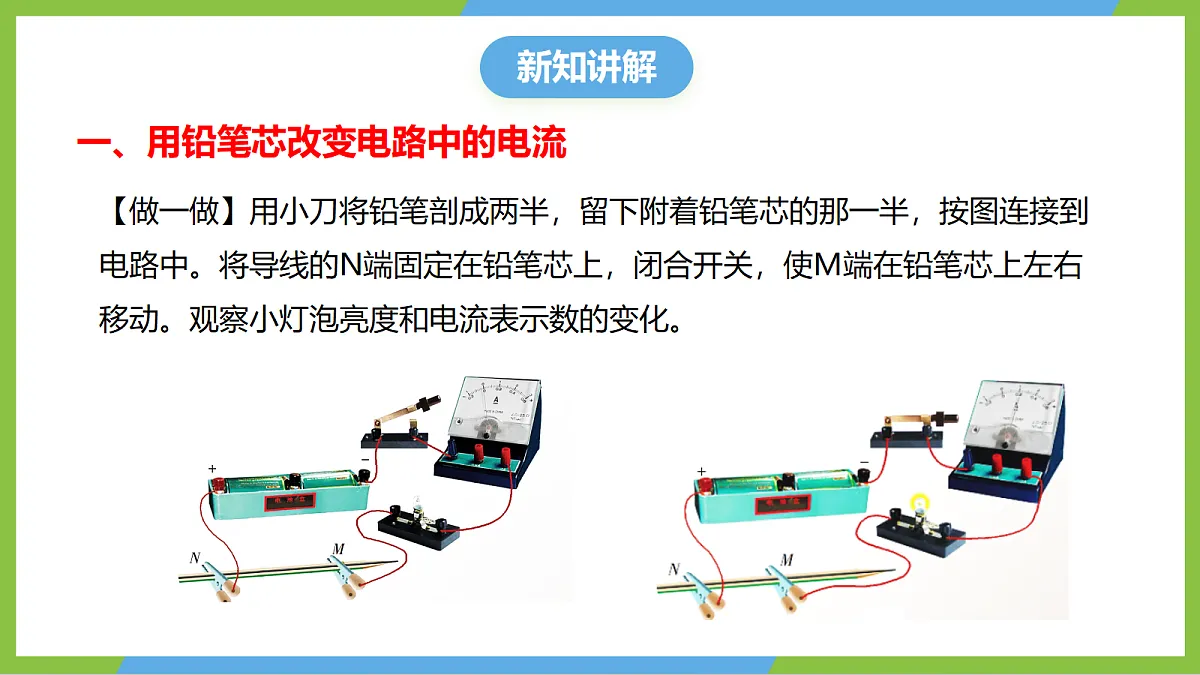

一、用铅笔芯改变电路中的电流
【做一做】用小刀将铅笔剖成两半，留下附着铅笔芯的那一半，按图连接到电路中。将导线的N端固定在铅笔芯上，闭合开关，使M端在铅笔芯上左右移动。观察小灯泡亮度和电流表示数的变化。
实验视频——《用铅笔芯改变电路中的电流》

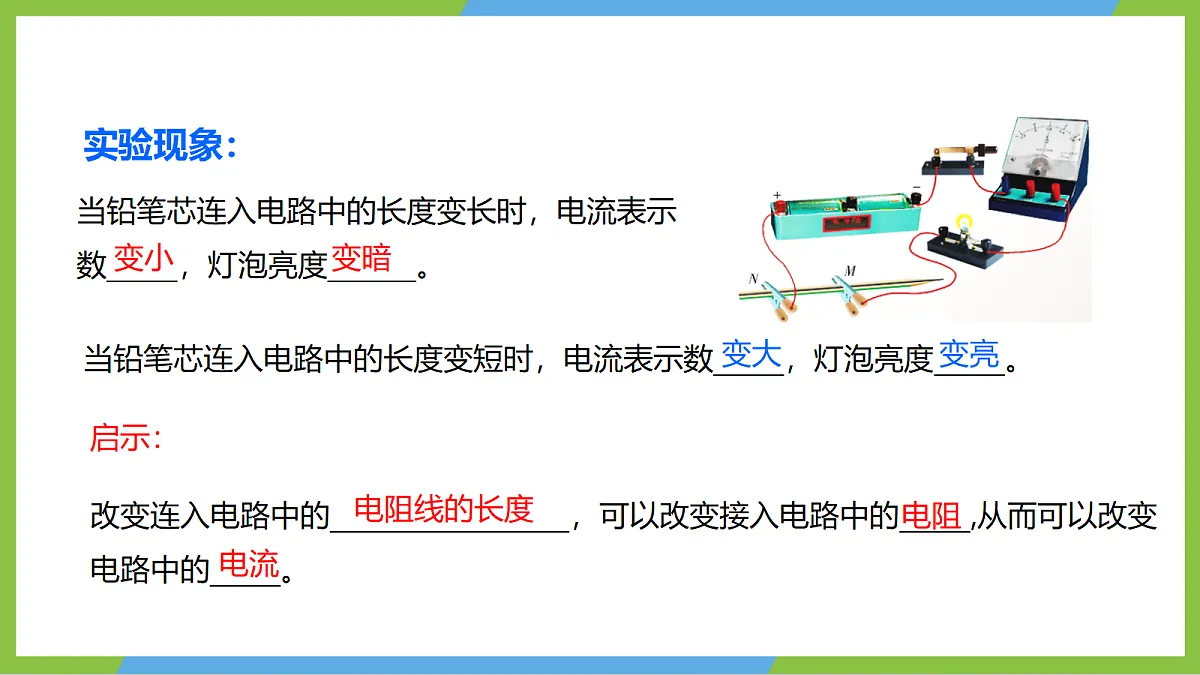

当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。
改变连入电路中的 ，可以改变接入电路中的 ,从而可以改变电路中的 。
当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。

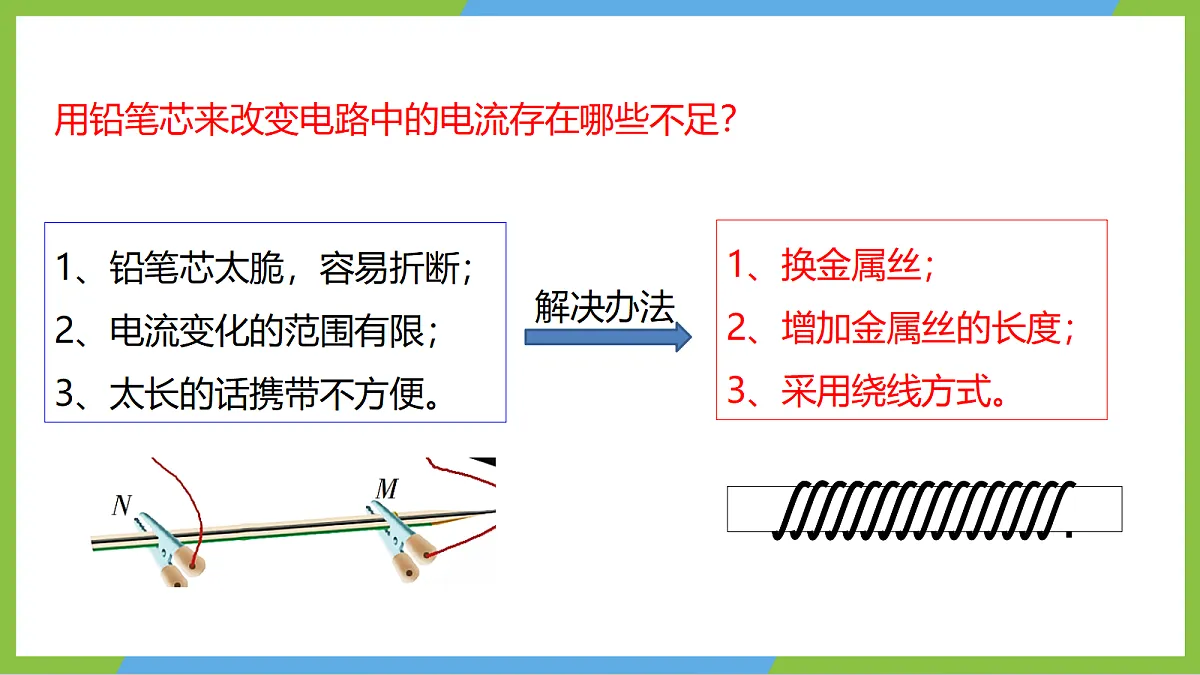

用铅笔芯来改变电路中的电流存在哪些不足？
1、铅笔芯太脆，容易折断；2、电流变化的范围有限；3、太长的话携带不方便。
1、换金属丝；2、增加金属丝的长度；3、采用绕线方式。

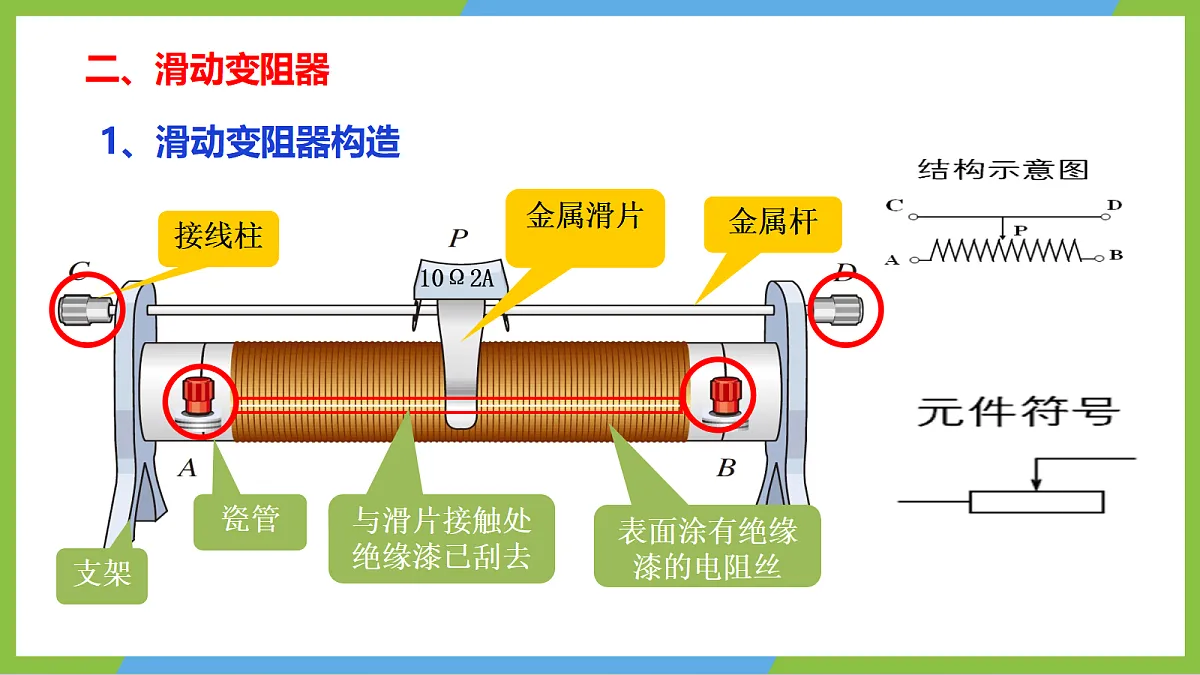

表面涂有绝缘漆的电阻丝
与滑片接触处绝缘漆已刮去
实验视频——《认识滑动变阻器》
通过移动滑片,来改变连入电路中电阻线的长度来改变接入电路的电阻,从而改变电流
“××Ω”表示变阻器的最大电阻是××欧；“×A”表示允许通过的最大的电流是×安。
（1） 滑动变阻器共有ABCD四个接线柱，如果只选其中的两个接入电路M、N两点间，可能有几种连接方法？将你的选择填在横线上（填所选接线柱的字母）：__________________________________________
（2） 滑动变阻器的6种连法
实验视频——《滑动变阻器的使用》
（3） 实验记录
思考：滑动变阻器同接上面两接线柱或同接下面两接线柱，都不能调节电路中的电阻，有不同之处吗？
把接线柱C、D连入电路
把接线柱A、B连入电路
把C、D接线柱连入电路，相当于一条导线，连入电路的阻值为0
（4） 交流总结
①滑动变阻器是怎样改变电阻的?
②要利用滑动变阻器改变电路中电流的大小，应怎样将它接入电路中（是串联，还是并联?应怎样选择接线柱）?
串联接入，接线要求一上一下
③接通电路前，为何要将滑动变阻器的阻值调到最大？
为了保护电路，防止电流过大烧坏有关元件。
通过改变连入电路中电阻线的长度来改变接入电路的电阻。
1. 旋钮式电阻箱（1）元件符号：电阻箱是一种能读出连入电路阻值的变阻器，在电路图中用符号 表示。（2）结构：如图所示，箱面上有两个接线柱、多个旋盘。（3）使用方法：使用时，把两个接线柱接入电路，调节每个旋盘就能得到0~9 999欧的任意整数阻值。（4）读数方法：分别计算出四个旋盘上小三角指示的示数与面板上对应倍数的乘积，将得到的四个乘积相加，就是电阻箱接入电路中的阻值。如图所示，接入电路的阻值为2000Ω+400Ω+20Ω+8Ω=2428Ω
2. 插入式电阻箱插入式电阻箱有两个接线柱，接线柱之间有几段电阻丝，电阻丝的上方有能插入或拔出的铜塞。拔出铜塞时，对应的那段电阻丝就接入了电路；插入铜塞时，对应的那段电阻丝就会被短路，相当于没有接入。
如图所示是一个插入式电阻箱的示意图，接入电路的总电阻R=1Ω+2Ω=3Ω；如果当四个铜塞都拔出时，接入电路的总电阻R=1Ω+2Ω+2Ω+5Ω=10Ω。如果当四个铜塞都插入时，接入电路的总电阻R=0Ω。
3. 电位器滑动变阻器一般只在实验室中应用。有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。（1）电位器的构造如图是机械式电位器，在电路相当于滑动变阻器的作用。
（2）电位器的原理如图所示，若把A和B两个接线柱串联接入电路，当滑动片顺时针旋转时，接入电路中的电阻变小，电流变大，音量变大，反之音量变小。电位器也可以用在其他电器上，例如，可调亮度的电灯，可调温度的电热毯、电饭锅，等等。
相同点：都能改变连入电路的电阻值；不同点：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能准确读出连入电路的电阻值；电阻箱能准确读出接入电路的阻值，但不能连续改变阻值。
四、电阻箱与滑动变阻器的异同点：
①定义：可以连续改变电阻大小的器件.②原理：靠改变接入电路中电阻线的长度改变电阻.③元件符号:④结构示意图:①要与用电器串联.②要使用“一上一下”两个接线柱.③开关闭合前，滑片应在最大阻值处（保护电路作用）.④应用：油量表、称重、身高测量仪等。①电阻箱的读数：②电位器的原理：③电位器：调节音量、电灯亮度；调音台等.
例1．滑动变阻器改变接入电路的电阻是靠（ ）A．改变连入电路的材料来实现的B．改变连入电路中导线的长度来实现的C．改变连入电路中导线的横截面积来实现的D．同时改变连入电路中导线的横截面积和长度来实现的
【答案】B【分析】（1）电阻大小的影响因素：电阻的长度、横截面积、材料，在横截面积和材料一定时，电阻越长，电阻越大．（2）滑动变阻器的原理：移动滑片改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流．【解析】滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻大小，从而逐渐改变电路中的电流．故选B．【点睛】解题的关键是记住滑动变阻器的工作原理．掌握滑动变阻器的结构、原理、在电路中的作用、接线柱的接法、在电路中的连接方法．
例2．图中滑动变阻器的四种接法中，当滑片P向右移动时，接入电路的电阻值增大的是（　　）
【答案】A【解析】A．当滑片P右移动时，连入电路的电阻线长度变长，电阻变大，故A符合题意；B．当滑片P右移动时，连入电路的电阻线长度不变，不能改变电路中的电阻，故B不符合题意；CD．当滑片P右移动时，连入电路的电阻线长度变短，电阻变小，故CD不符合题意。
例3．关于图中的电阻箱，下列说法错误的是（　　）A．电阻箱是一种变阻器B．阻值可调范围为0~10000ΩC．最小分度值为1ΩD．电阻箱读数是622Ω
【答案】B【解析】A．可以通过调节旋钮从而改变电阻，故电阻箱是一种变阻器，故A正确，A不符合题意；B．电阻箱只能调节整数位，不能涉及小数，阻值可调范围为0~9999Ω，故B错误，B符合题意；C．最小的是×1，代表个位上的数，最小的每一格是1Ω，故C正确，C不符合题意；D．此时电阻箱千位上为零，百位数为6，十位数为2，个位数为2，故读数为622Ω，故D正确，D不符合题意。
例4．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量减少时，浮子向下移动，则电路中（　　）  A．总电阻减小，电流减小B．总电阻增大，电流增大C．总电阻减小，电流增大D．总电阻增大，电流减小
【答案】D【解析】由图可知，当油量减少时，浮子向下移动，滑片P向上移动，滑动变阻器R连入电路的电阻增大，总电阻增大，电流减小，故D符合题意。故选D。
例5．如图所示,将两个滑动阻器串联起来，若将M、N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大。则滑片P1和P2应放在（ ）A．P1、P2都放在最右端B．P1放在最左端，P2放在最右端C．P1和P2都放在最左端D．P1放在最右端，P2放在最左端
【答案】B【解析】如图，若将M、N两个接线柱接入电路后，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最右端。故ACD不符合题意，B符合题意。故选B。
1.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )A.电阻最小值是20Ω,允许通过的最大电流是1AB.电阻最小值是20Ω,允许通过的最小电流是1AC.电阻最大值是20Ω,允许通过的最小电流是1AD.电阻变化范围是0－20Ω,允许通过的最大电流是1A
2.将滑动变阻器按图所示的方法连接以下叙述正确的是（　　）A．实验开始前滑片P应放在最右端B．用它来调节小灯泡亮度时，应将它和小灯泡并联C．电流必须从上接线柱流进变阻器，从下接线柱流出D．滑片向左滑动时，它的电阻增大
3、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）A、C接M，D接N B、A接M，B接NC、A接M，D接N D、B接M，D接N
4．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量减少时，浮子向下移动，则电路中（　　）  A．总电阻减小，电流减小B．总电阻增大，电流增大C．总电阻减小，电流增大D．总电阻增大，电流减小
5. 在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（　　）
A．只可用甲图电路 B．用甲图或丁图电路都可以C．只可用乙图电路 D．用乙图或丙图电路都可以
6．如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个__________。该风力测定仪工作时，风力越大，灯泡的亮度越______。
7.如图，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将　 　（选填”a和b”，“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的 　来改变电阻的。关于电位器上电阻丝的材料应该选用　 　（选填“铜丝”或“镍铬合金丝”）
8. 图一所示是小明设计的测电阻的电路图。根据这个电路图用笔画线代替导线，将图二中的元件连成电路。要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。（允许通过电阻R的最大电流为0.5A，导线不能交叉）
