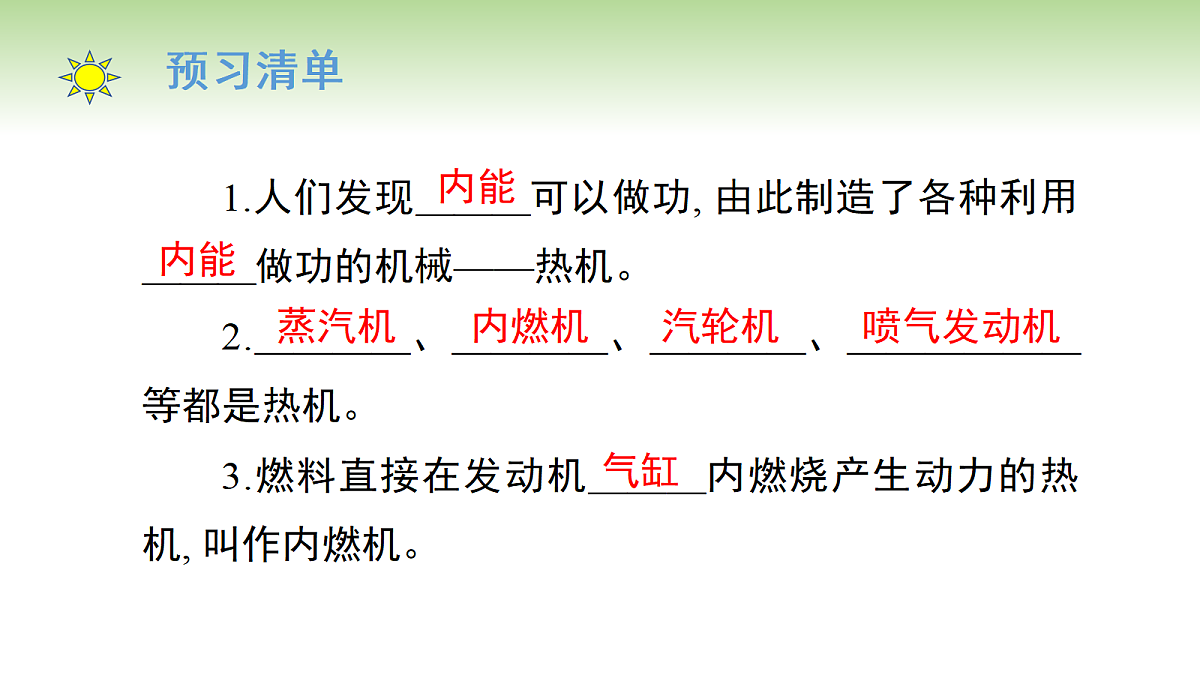

1.人们发现＿＿＿可以做功, 由此制造了各种利用＿＿＿做功的机械——热机。2.＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿＿＿等都是热机。3.燃料直接在发动机＿＿＿内燃烧产生动力的热机, 叫作内燃机。

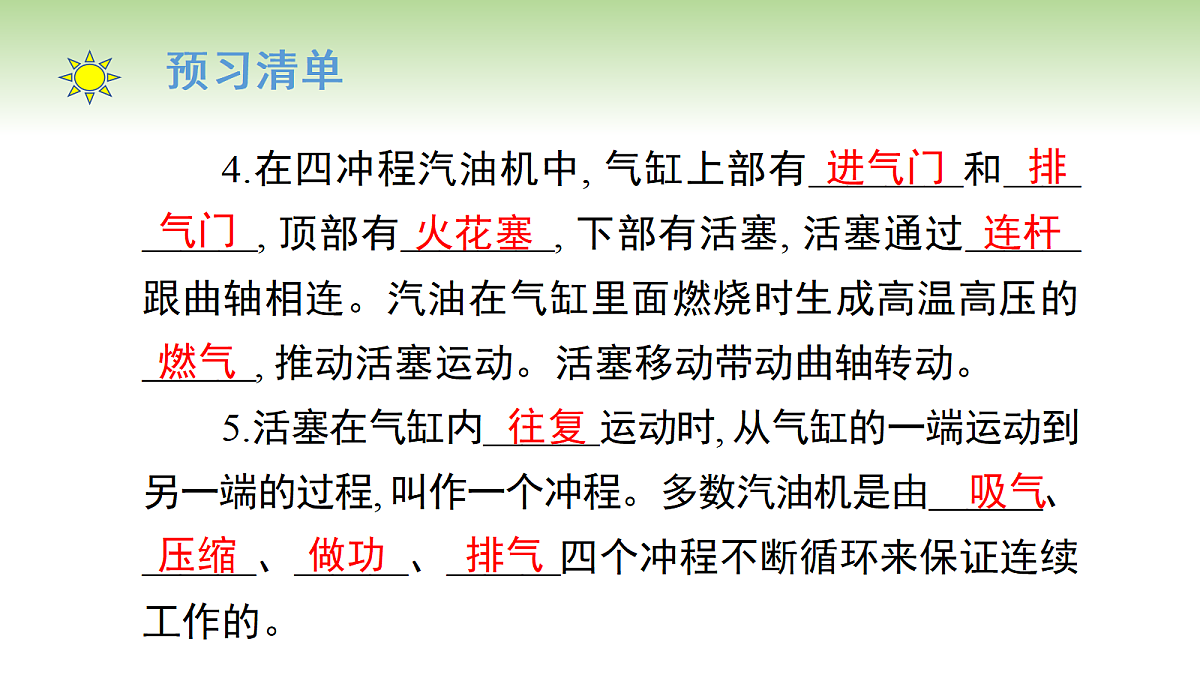

4.在四冲程汽油机中, 气缸上部有＿＿＿＿和＿＿＿＿＿, 顶部有＿＿＿＿, 下部有活塞, 活塞通过＿＿＿跟曲轴相连。汽油在气缸里面燃烧时生成高温高压的＿＿＿, 推动活塞运动。活塞移动带动曲轴转动。5.活塞在气缸内＿＿＿运动时, 从气缸的一端运动到另一端的过程, 叫作一个冲程。多数汽油机是由＿＿＿、＿＿＿、＿＿＿、＿＿＿四个冲程不断循环来保证连续工作的。
排气门

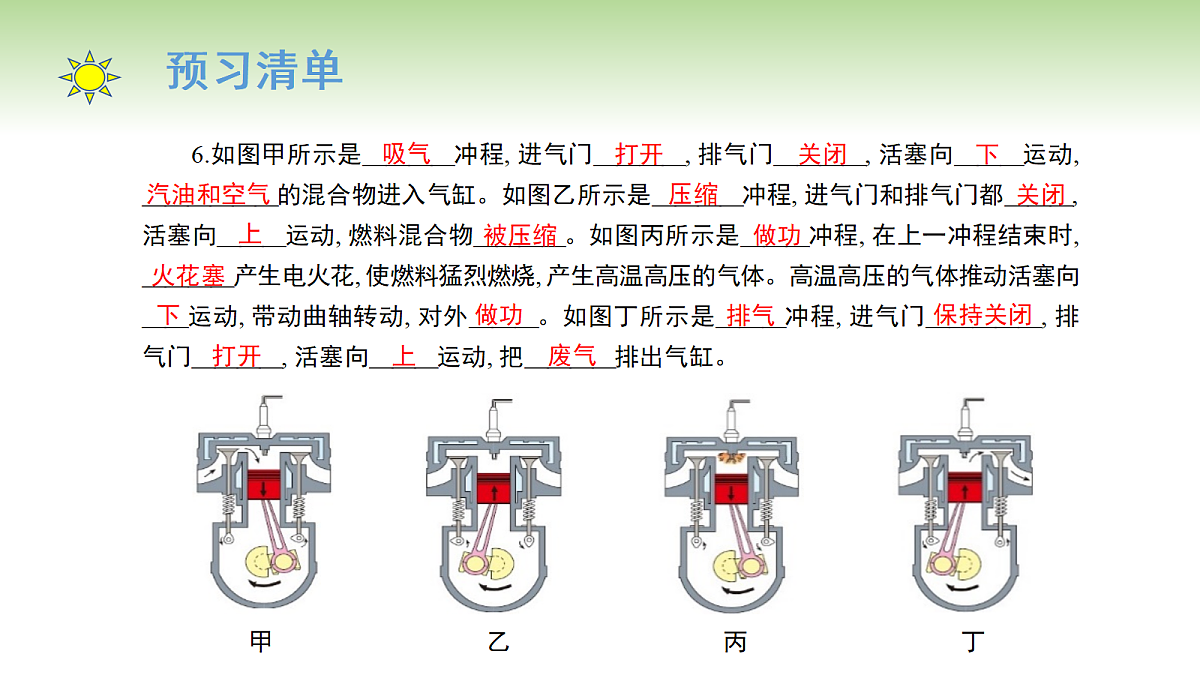

6.如图甲所示是＿＿＿＿冲程, 进气门＿＿＿＿, 排气门＿＿＿＿, 活塞向＿＿＿运动, ＿＿＿＿＿＿的混合物进入气缸。如图乙所示是＿＿＿＿冲程, 进气门和排气门都＿＿＿, 活塞向＿＿＿运动, 燃料混合物＿＿＿＿。如图丙所示是＿＿＿冲程, 在上一冲程结束时, ＿＿＿＿产生电火花, 使燃料猛烈燃烧, 产生高温高压的气体。高温高压的气体推动活塞向＿＿运动, 带动曲轴转动, 对外＿＿＿。如图丁所示是＿＿＿冲程, 进气门＿＿＿＿＿, 排气门＿＿＿＿, 活塞向＿＿＿运动, 把＿＿＿＿排出气缸。

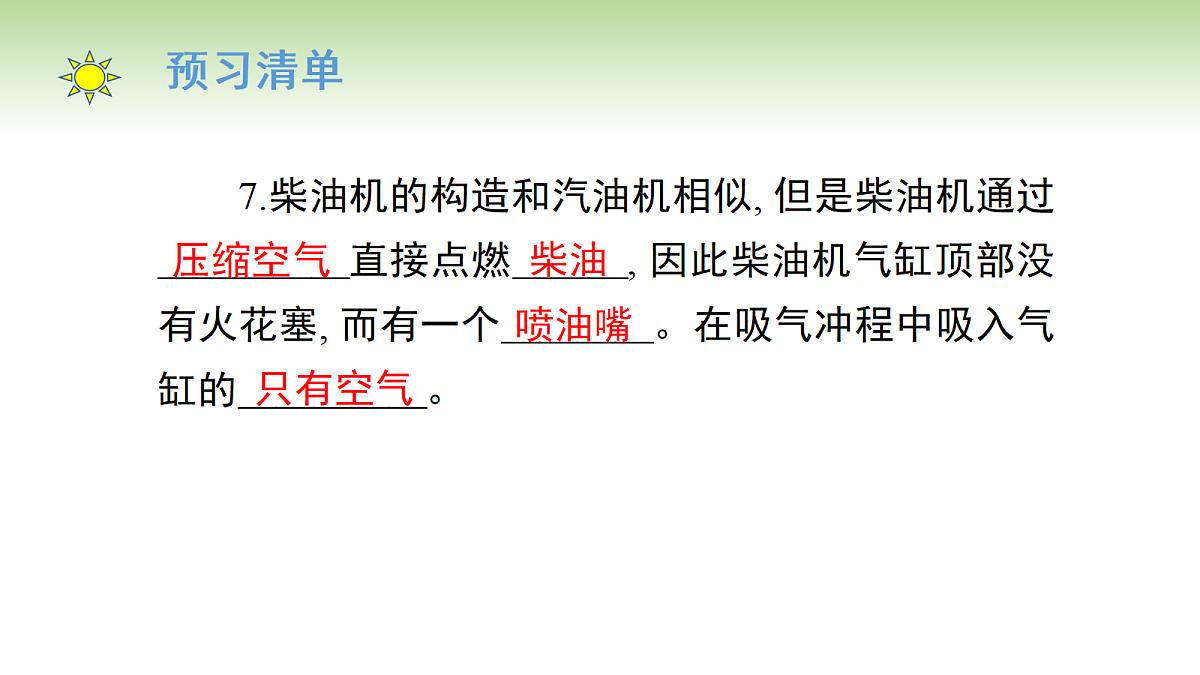

7.柴油机的构造和汽油机相似, 但是柴油机通过＿＿＿＿＿直接点燃＿＿＿, 因此柴油机气缸顶部没有火花塞, 而有一个＿＿＿＿。在吸气冲程中吸入气缸的＿＿＿＿＿。

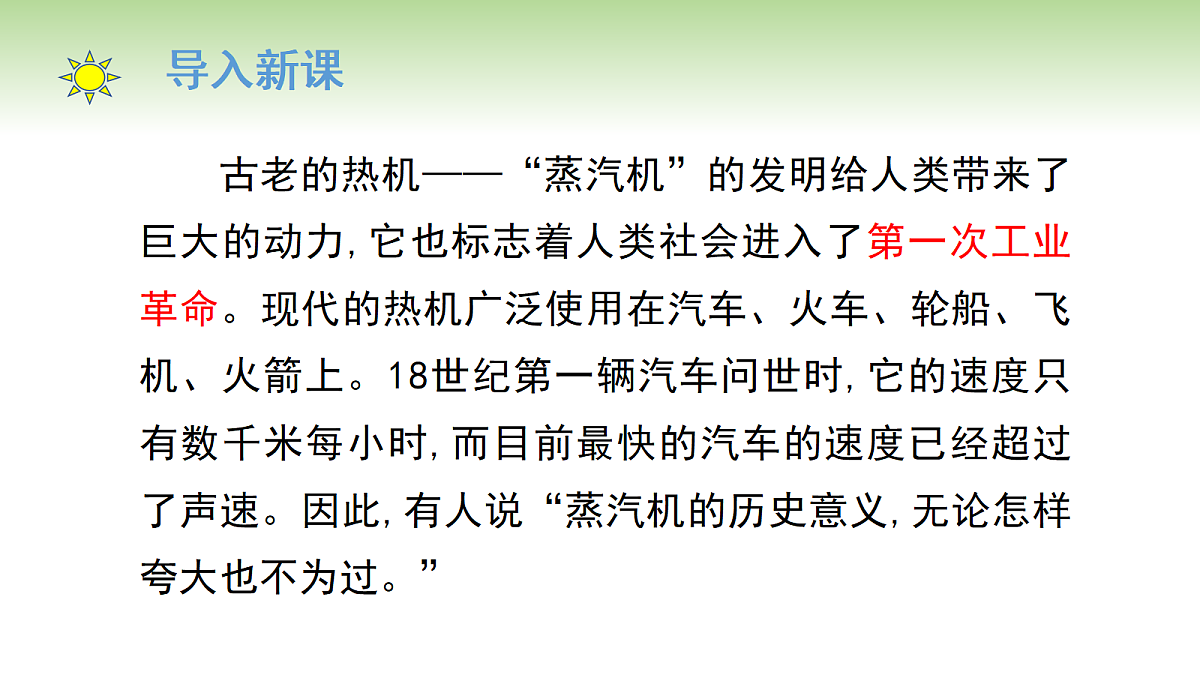

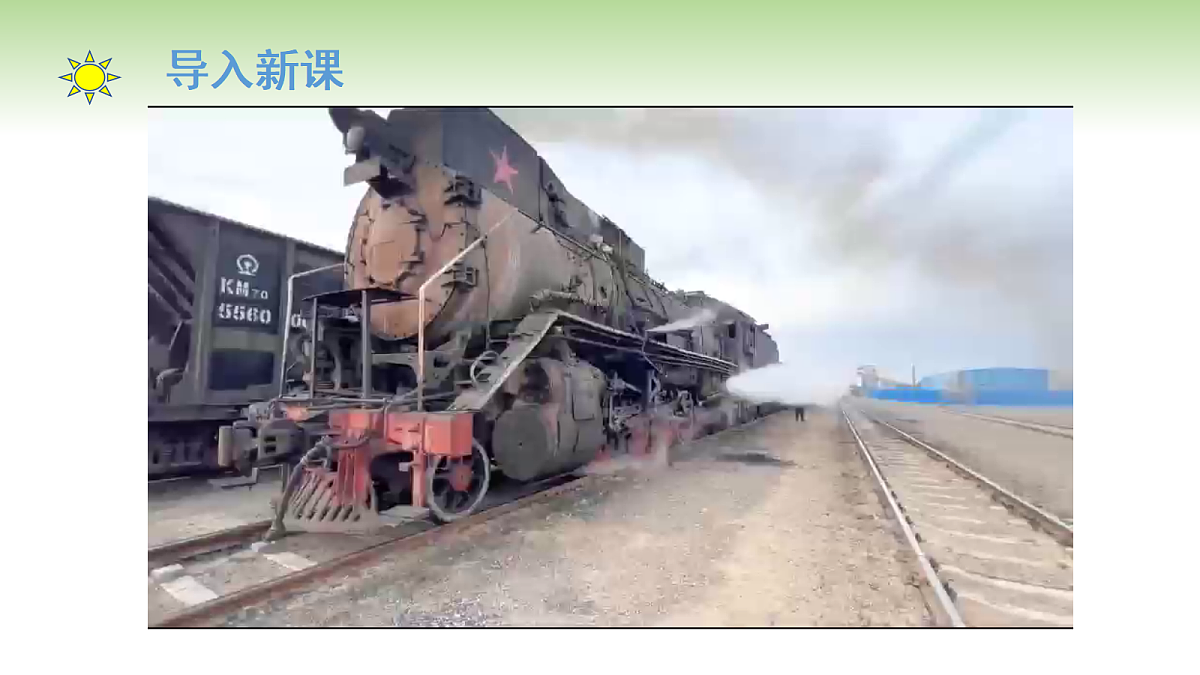

古老的热机——“蒸汽机”的发明给人类带来了巨大的动力,它也标志着人类社会进入了第一次工业革命。现代的热机广泛使用在汽车、火车、轮船、飞机、火箭上。18世纪第一辆汽车问世时,它的速度只有数千米每小时,而目前最快的汽车的速度已经超过了声速。因此,有人说“蒸汽机的历史意义,无论怎样夸大也不为过。”
热机是如何工作的? 汽车又是如何获得机械能的呢?
你在实验中观察到了哪些实验现象? 在这个过程中, 不同形式的能量之间发生了怎样的转化?
加热一段时间后, 橡胶塞冲了出去。在这个过程中, 酒精灯给水加热, 酒精燃烧时将化学能转化成内能; 通过热传递的方式, 将热量传递给了水, 水的内能增加, 温度升高, 产生大量水蒸气, 水蒸气越来越多, 管内气压越来越大, 最后将橡胶塞推了出去, 这是水蒸气对橡胶塞做功, 水蒸气的内能转化为橡胶塞的动能。
这个实验虽然简单, 但却向我们展示了蒸汽机的工作原理。利用内能做功的机械, 称为热机。热机的发明与广泛使用, 使人类进入了工业化社会。蒸汽机、内燃机、汽轮机、喷气发动机等都是热机。
燃料直接在发动机气缸内燃烧产生动力的热机, 叫作内燃机。内燃机可分为汽油机和柴油机。汽油机多用于小型汽车中, 柴油机多用于拖拉机中。
问题1:汽油机的主要结构有哪些?
气缸上部有进气门和排气门，顶部有火花塞，下部有活塞，活塞通过连杆跟曲轴相连。
问题2:汽油机是如何工作的呢?
(1)汽油机的工作过程分为几个冲程? 每个冲程的名字叫什么?
(2)燃气在哪个冲程进入气缸?
(3)汽油机是利用什么方式点火的? 点火的这个冲程中能量是如何转化的?
(4)哪个冲程中燃气的内能转化为机械能?
(5)燃烧后的废气在哪个冲程中排出?
(6)每个冲程中活塞向哪端运动? 进气门和排气门的开、闭情况如何?
(7)完成1个循环,活塞往复了几次? 曲轴转动了几周?
汽油机轻巧, 功率比柴油机小, 通常用在较小的机械上。
问题1:柴油机的主要结构有哪些?
柴油机的构造和汽油机相似，但是柴油机通过压缩空气直接点燃柴油，因此柴油机气缸顶部没有火花塞，而有一个喷油嘴。
问题2:柴油机是如何工作的?
柴油机的工作过程也分为吸气、压缩、做功和排气四个冲程。
问题3:柴油机和汽油机的主要区别是什么呢?
在实际应用中,柴油机比汽油机要笨重些。但柴油机的效率高,功率较大,并且柴油的价格通常又比汽油便宜。
实际生活中使用的发动机都是有多个气缸的。四缸、六缸、八缸的发动机比较常见。增加气缸的数量或增加每个气缸燃烧室的容积,可以获得更多的动力。
中国传统的走马灯:点燃走马灯底部的蜡烛,扇叶转动,带动纸片小人转动。
在走马灯转动的过程中,不同形式的能量是如何转化的? 这一能量转化过程与四冲程汽油机的哪个冲程相似?
蒸汽机、内燃机、汽轮机、喷气发动机等。
汽油机与柴油机的区别。
吸气、压缩、做功和排气冲程。
就是利用内能做功的机械。
1.下面是汽油机工作的四个冲程, 其中将内能转化为机械能的是 ( )A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
2.热机工作时, 所发生的能量转化过程是 ( )A.机械能—内能—化学能B.化学能—内能—机械能C.化学能—机械能—内能D.内能—化学能—机械能
3.如图所示为某单缸四冲程内燃机的工作示意图, 下列说法中正确的是 ( )A.甲冲程是依靠飞轮的惯性运转的B.丙冲程中活塞向上运动排出废气C.丁冲程发生的能量转化是内能转化为机械能D.一个完整工作循环的顺序是:乙、甲、丁、丙
