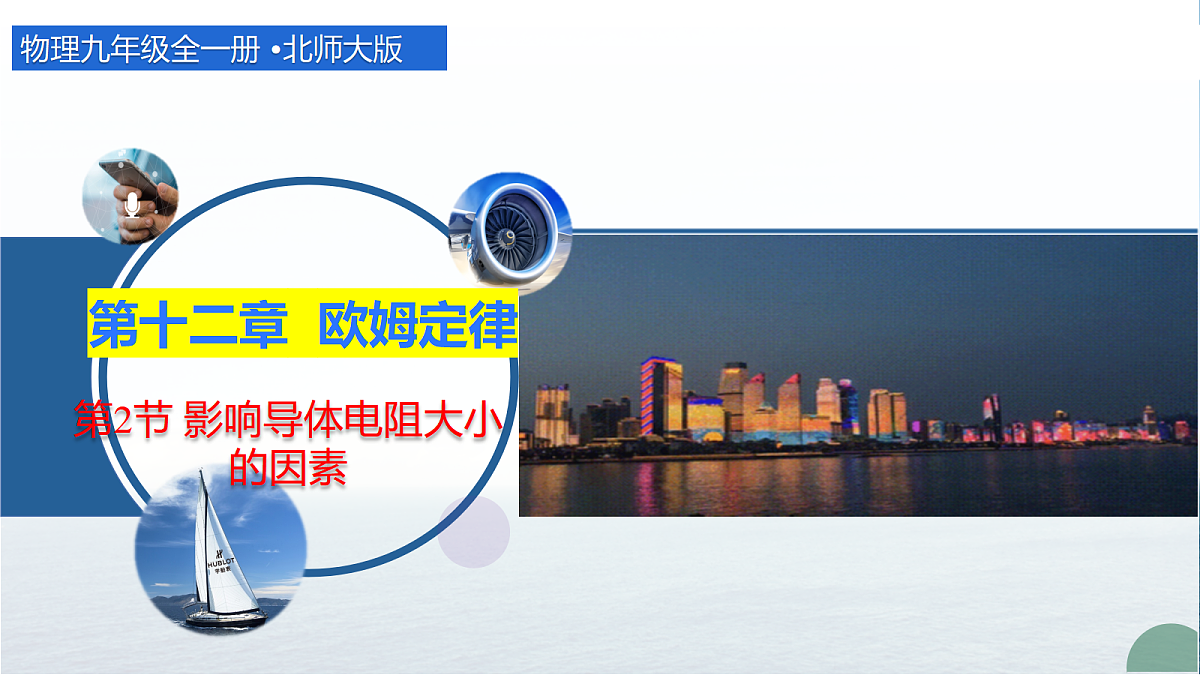

初中物理北师大版（2024）九年级全册（2024）第二节 影响导体电阻大小的因素教学课件ppt

这是一份初中物理北师大版（2024）九年级全册（2024）第二节 影响导体电阻大小的因素教学课件ppt，共34页。PPT课件主要包含了教学难点，知识点3超导体，课堂小结，导体的温度，导体的材料，导体的长度，导体的横截面积，课堂练习等内容，欢迎下载使用。

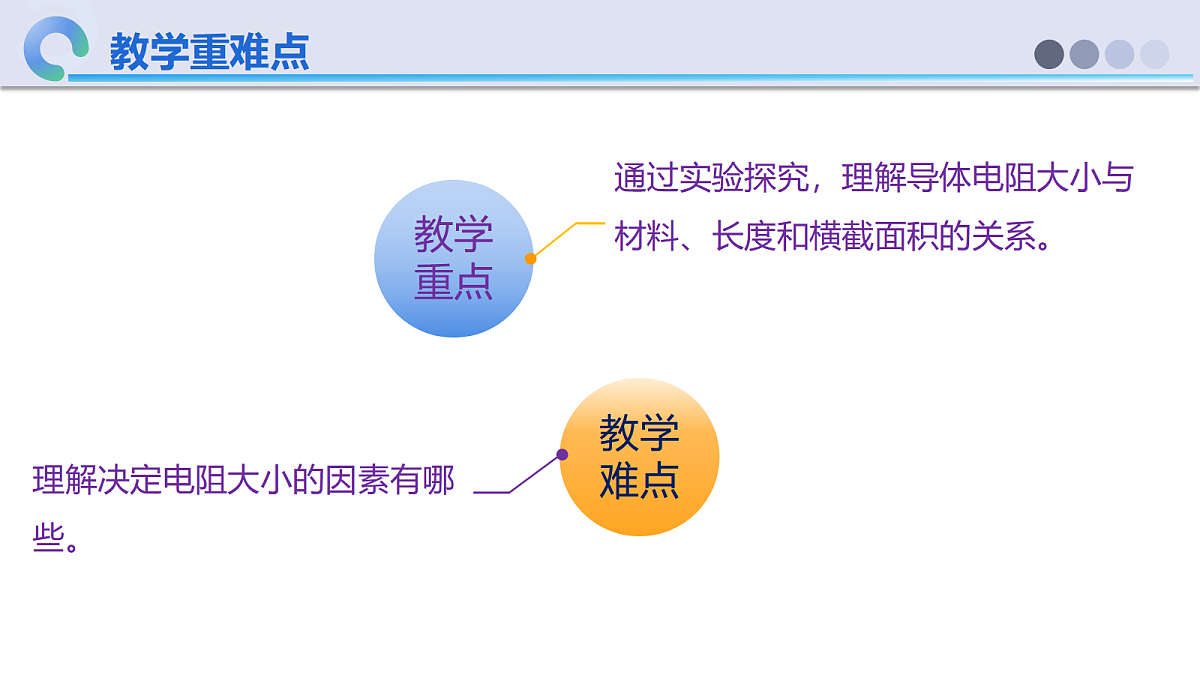

通过实验探究，理解导体电阻大小与材料、长度和横截面积的关系。
理解决定电阻大小的因素有哪些。

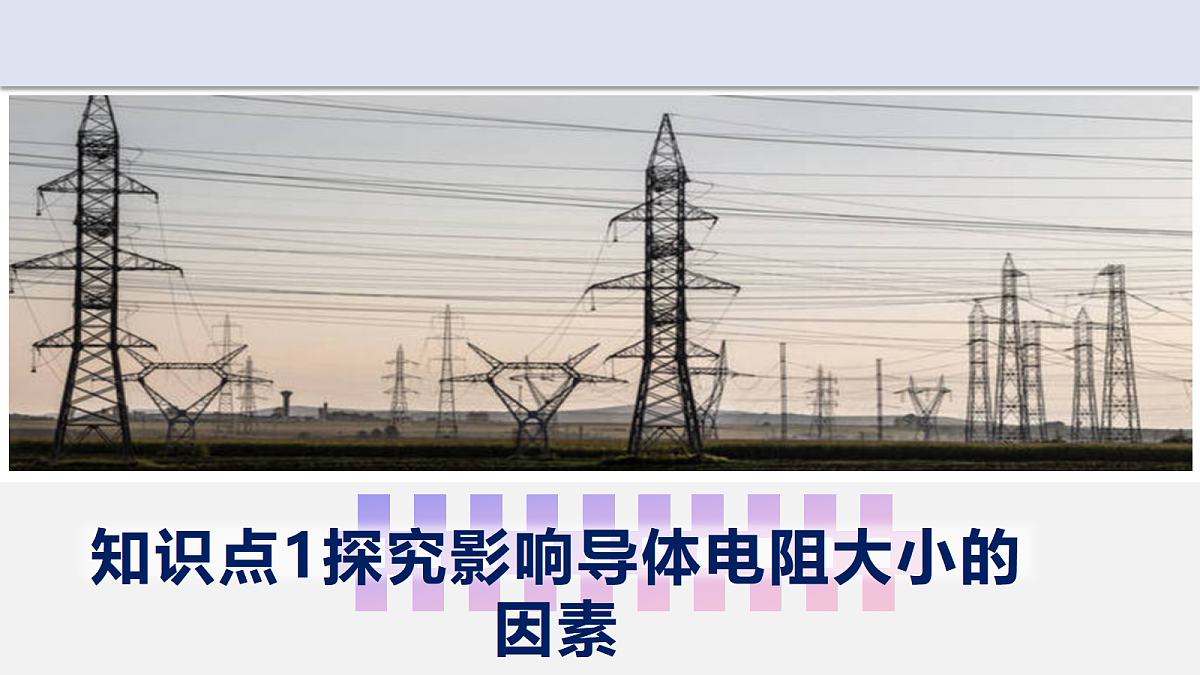

知识点1探究影响导体电阻大小的因素
实验探究一：探究影响导体电阻大小的因素
知识点1：探究影响导体电阻大小的因素

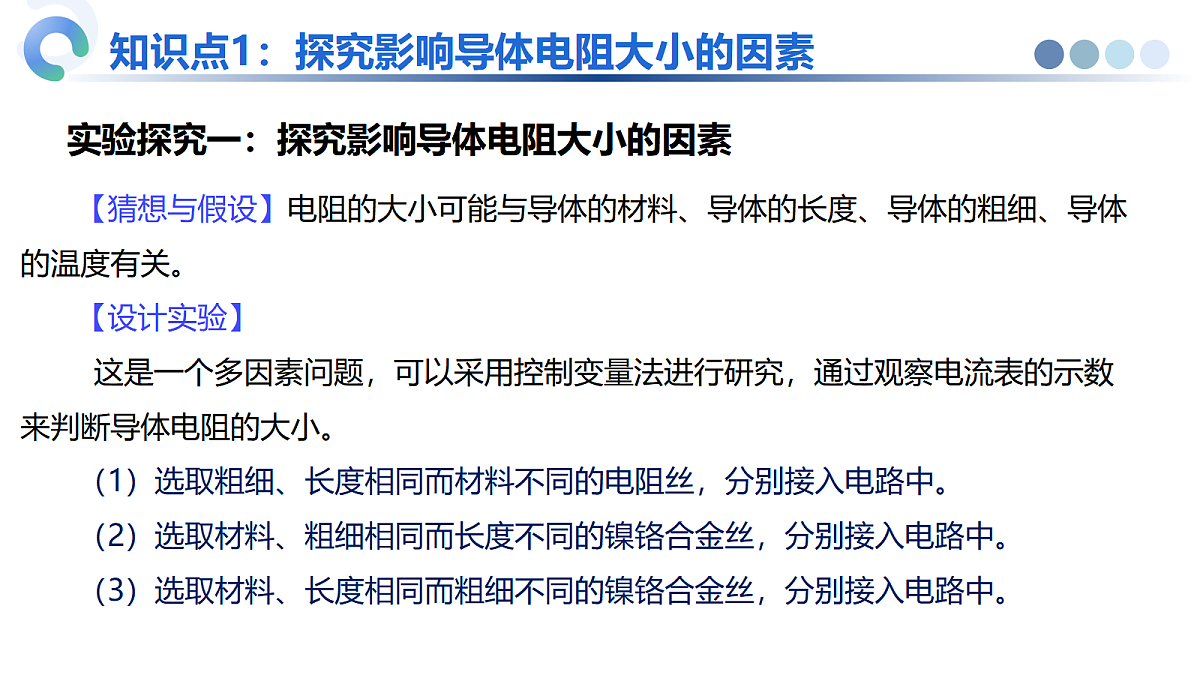

【猜想与假设】电阻的大小可能与导体的材料、导体的长度、导体的粗细、导体的温度有关。【设计实验】 这是一个多因素问题，可以采用控制变量法进行研究，通过观察电流表的示数来判断导体电阻的大小。（1）选取粗细、长度相同而材料不同的电阻丝，分别接入电路中。（2）选取材料、粗细相同而长度不同的镍铬合金丝，分别接入电路中。（3）选取材料、长度相同而粗细不同的镍铬合金丝，分别接入电路中。

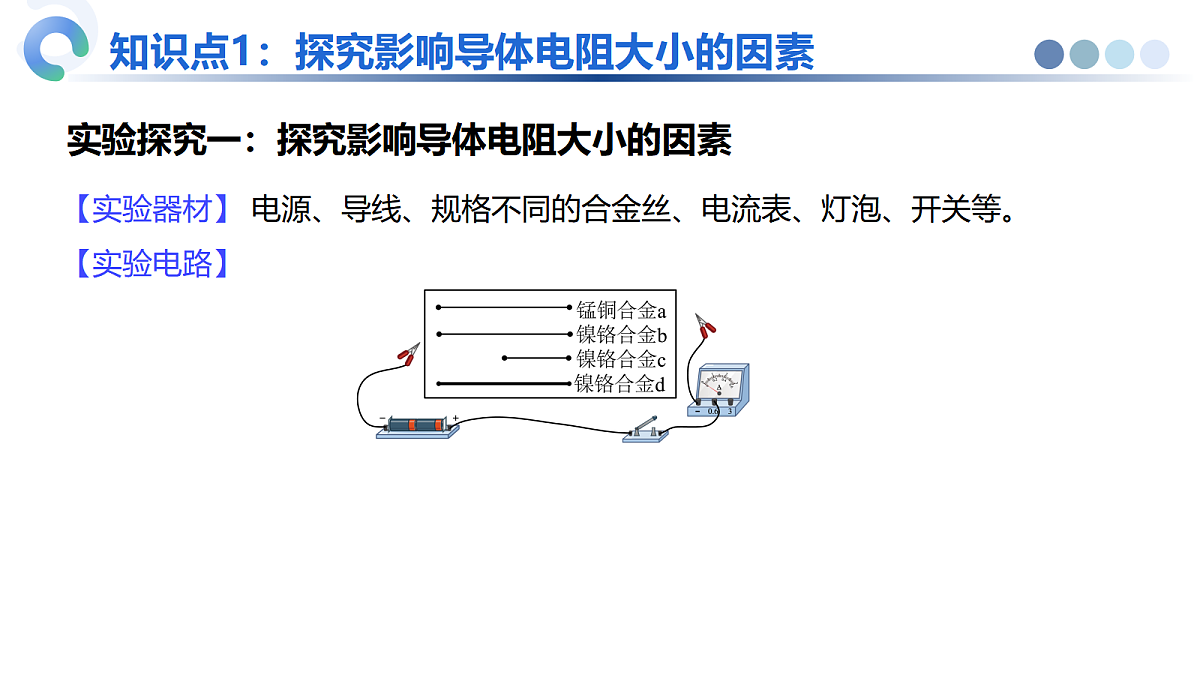

【实验器材】 电源、导线、规格不同的合金丝、电流表、灯泡、开关等。【实验电路】

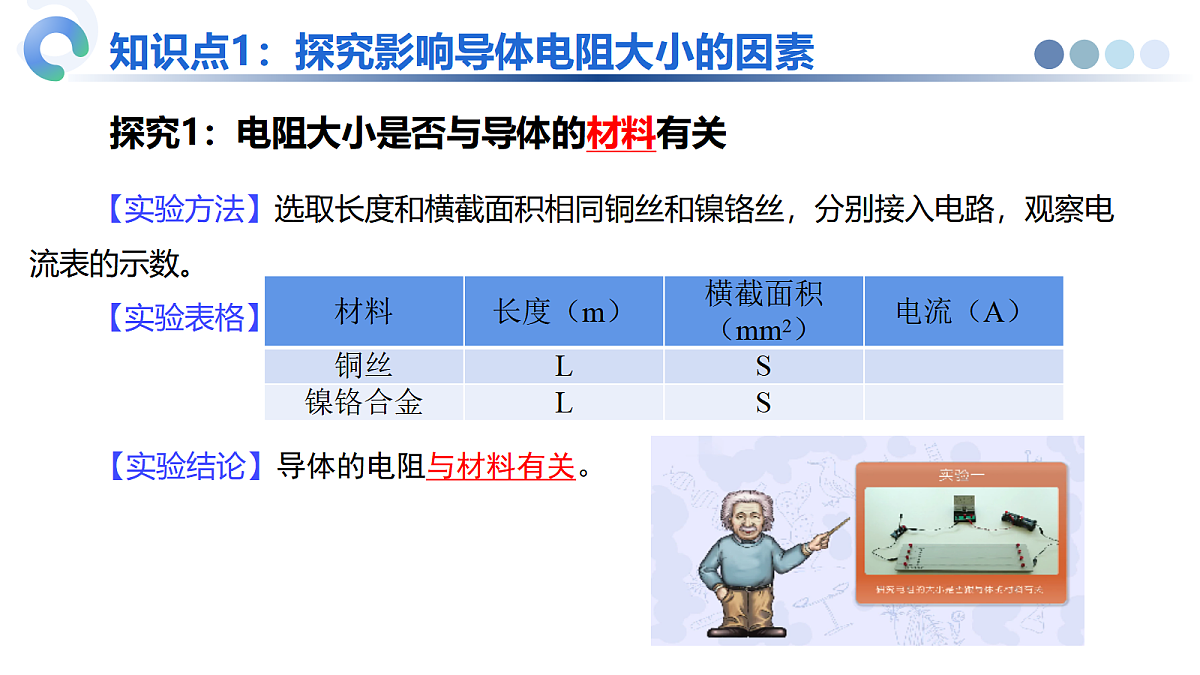

探究1：电阻大小是否与导体的材料有关
【实验方法】选取长度和横截面积相同铜丝和镍铬丝，分别接入电路，观察电流表的示数。 【实验表格】 【实验结论】导体的电阻与材料有关。
探究2：电阻大小是否与导体的长度有关
【实验方法】选取横截面积相同，长度不同的镍铬丝，分别接入电路，观察电流表的示数。 【实验表格】 【实验结论】导体的电阻与长度有关。 材料、横截面积相同，导体越长， 电阻越大。
探究3：电阻大小是否与导体的横截面积有关
【实验方法】选取长度相同，横截面积不同的镍铬丝，分别接入电路，观察电 流表的示数。 【实验表格】 【实验结论】导体的电阻与横截面积有关； 材料、长度相同，导体的横截面积越大， 电阻越小。
【实验结论】实验结果表明，导体的电阻是导体本身的一种性质，它的大小与导 体的材料、长度和横截面积等因素有关。在材料、横截面积相同时，导体越长，电阻越大。在材料、长度相同时，导体的横截面积越大，电阻越小。在长度、横截面积相同时，导体的材料不同，电阻不同。一般情况下，导体的电阻随温度的升高而增大。
例1 有一根电阻丝，若要使该电阻丝的阻值变小，可以采取的方法是（　　）A．减小电阻丝两端的电压 B．增大通过电阻丝的电流C．减小电阻丝长度 D．减小电阻丝横截面积
【答案】C.【解析】导体的电阻是导体自身的一种性质，只与导体的长度、材料、横截面积等因素有关，与通过导体的电流及其两端的电压无关，导体的长度越短，电阻越小，导体的横截面积越小，电阻越大，故ABD不符合题意，C符合题意。
例2 小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　　）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
【答案】C。【解析】A．小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C．利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，故C正确；D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故D错误。故选C。
例3 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有（　　 ） A．AB段电阻大，电流小 B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等 D．BC段电阻大，电流与AB段相等
【答案】C.【解析】 对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，根据串联电路中电流处处相等的关系可知，这两段导体中的电流是相等的。故ABD不符合题意，C符合题意。
知识点2 探究导体电阻大小受温度的影响情况
实验探究二：探究导体电阻大小受温度的影响情况
知识点2：探究导体电阻大小受温度的影响情况
【实验器材】镍铬丝、酒精灯、电流表、灯泡、电源 【实验方法】 闭合开关，用酒精灯加热镍铬丝，观察电流表示数和灯泡亮度变化情况。
【实验现象】 闭合开关，用酒精灯给合金丝加热。在合金丝变得炽热而发红的 过程中，小灯泡逐渐变暗。撤去酒精灯，在合金丝温度降低的过程中，小灯泡 又逐渐变亮。 【实验结论】 导体电阻大小与它的温度高低有关， 金属导体的电阻随温度的升高而增大。
例1 （2026·广西柳州·三模）白炽灯开灯瞬间灯丝容易烧断，原因是开灯时灯丝温度低、电阻小，导致电流过大。导致影响灯丝电阻的主要因素是（ ）A．材料B．长度C．横截面积D．温度
【答案】D【详解】导体的电阻大小与温度有关，开灯后灯丝从室温迅速升温到上千摄氏度，温度变化巨大，而金属的电阻随温度升高而增大，所以温度是这里的主要影响因素，故选D。
1.超导现象： 1911年，科学家发现在4.2K(-268.95℃)附近，水银的电阻突然变为零。当温度降低到一定程度时，导体的电阻变为零，这种现象叫作超导现象。 2.超导体： 发生超导现象的导体叫作超导体。
3.超导体的应用： 超导体具有零电阻特性和完全抗磁性。利用超导体的零电阻特性可以制成超导输电线，超导电机等；利用超导体的完全抗磁性可以制成超导磁悬浮列车等。
零电阻性、完全抗磁性（即对磁体有排斥作用）
例1 我国超导物理学家赵忠贤院士团队的重大突破之一，是独立发现了由钇-钡-铜-氧元素组成的液氮温区超导体，该超导体在液氮温区（约-196℃）电阻可趋近于零。若以后发现了常温超导体，下列电器元件中，最适合采用常温超导体制作的是（　　）A．高压输电线路的导线B．家庭电路的保险丝C．电熨斗的发热板D．可调光台灯的调光电阻
【答案】A【详解】超导体的核心特点：电阻趋近于零，电流通过时几乎不产生热量（焦耳热）A．超导体电阻为零，用其制作输电线可避免电能在传输过程中因电阻发热而损耗，适合采用，故A符合题意；B．保险丝依靠电流过大时发热熔断来保护电路，超导体不发热，无法起到保险作用，不适合，故B不符合题意；C．电熨斗依靠电阻发热工作，超导体不发热，无法实现加热功能，不适合，故C不符合题意；D．调光电阻依靠改变电阻来调节电流（进而调节亮度），超导体电阻为零，无法实现调光功能，不适合，故D不符合题意。
影响导体电阻大小的因素
当温度降低到某一温度时，导体的电阻变为零，这种现象叫作超导现象
发生超导现象的导体叫作超导体
1. 导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和______，还与____有关。一般情况下温度越高，电阻______，但是玻璃、石墨、光敏电阻等是随温度的升高电阻______；与通过导体的电流和导体两端的电压______。
【答案】横截面积；温度；越大；减小；无关。
2. 小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和③长度相等，②和③合金材料相同（夹子只能夹在接线柱上）。实验中（　　）A．选择①和②金属线能探究导体电阻大小与材料的关系B．电流表示数越大，表明接入电路中的金属线的电阻越大C．探究电阻的大小是否跟导线的长度有关应选择金属线②和③D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关
3. 现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la=lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（ ）A.只有① B.只有② C. ①和② D. ①、②和③
4. “中国造”稀释制冷机已交付用户，并在实际运行中显示了良好的技术实力。稀释制冷机，是构建超导量子计算机的关键核心设备，可为超导量子计算芯片提供接近绝对零度的超低温环境。超导材料在很低的温度下 变为零；超导材料一旦在常温环境下成为现实，将会给人类带来极大的好处，请写出超导体材料的一种用途 。
【答案】电阻；用于制作输电导线。
