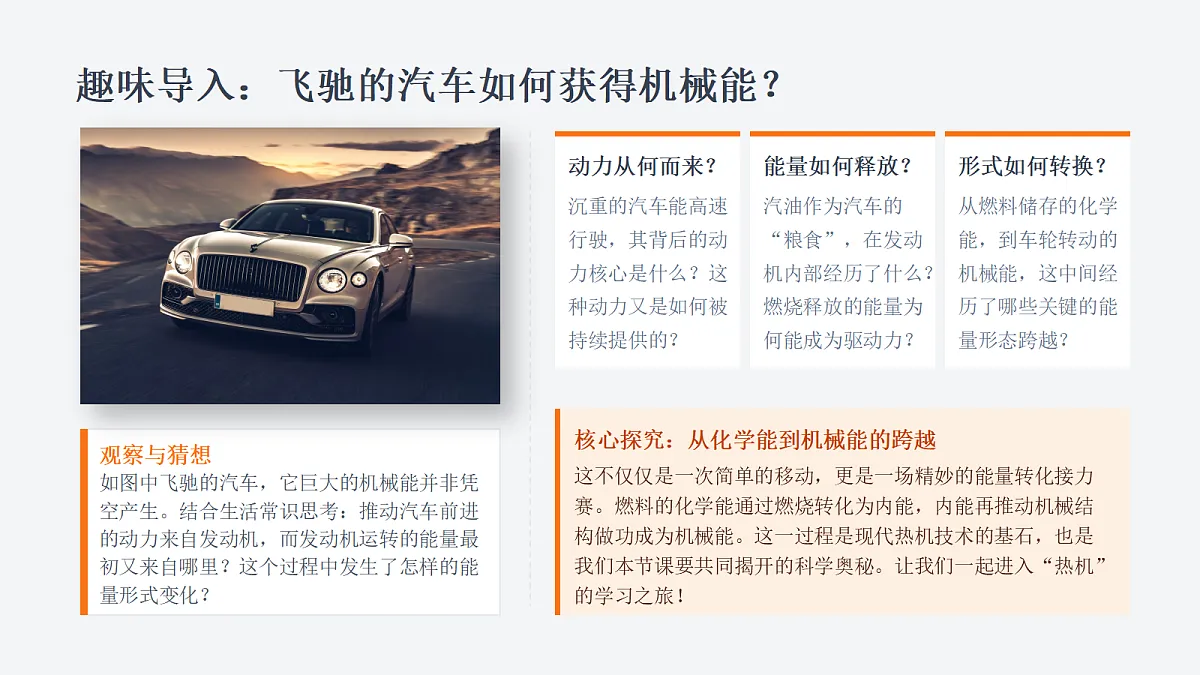

趣味导入：飞驰的汽车如何获得机械能？
如图中飞驰的汽车，它巨大的机械能并非凭空产生。结合生活常识思考：推动汽车前进的动力来自发动机，而发动机运转的能量最初又来自哪里？这个过程中发生了怎样的能量形式变化？
沉重的汽车能高速行驶，其背后的动力核心是什么？这种动力又是如何被持续提供的？
汽油作为汽车的“粮食”，在发动机内部经历了什么？燃烧释放的能量为何能成为驱动力？
从燃料储存的化学能，到车轮转动的机械能，这中间经历了哪些关键的能量形态跨越？
核心探究：从化学能到机械能的跨越
这不仅仅是一次简单的移动，更是一场精妙的能量转化接力赛。燃料的化学能通过燃烧转化为内能，内能再推动机械结构做功成为机械能。这一过程是现代热机技术的基石，也是我们本节课要共同揭开的科学奥秘。让我们一起进入“热机”的学习之旅！

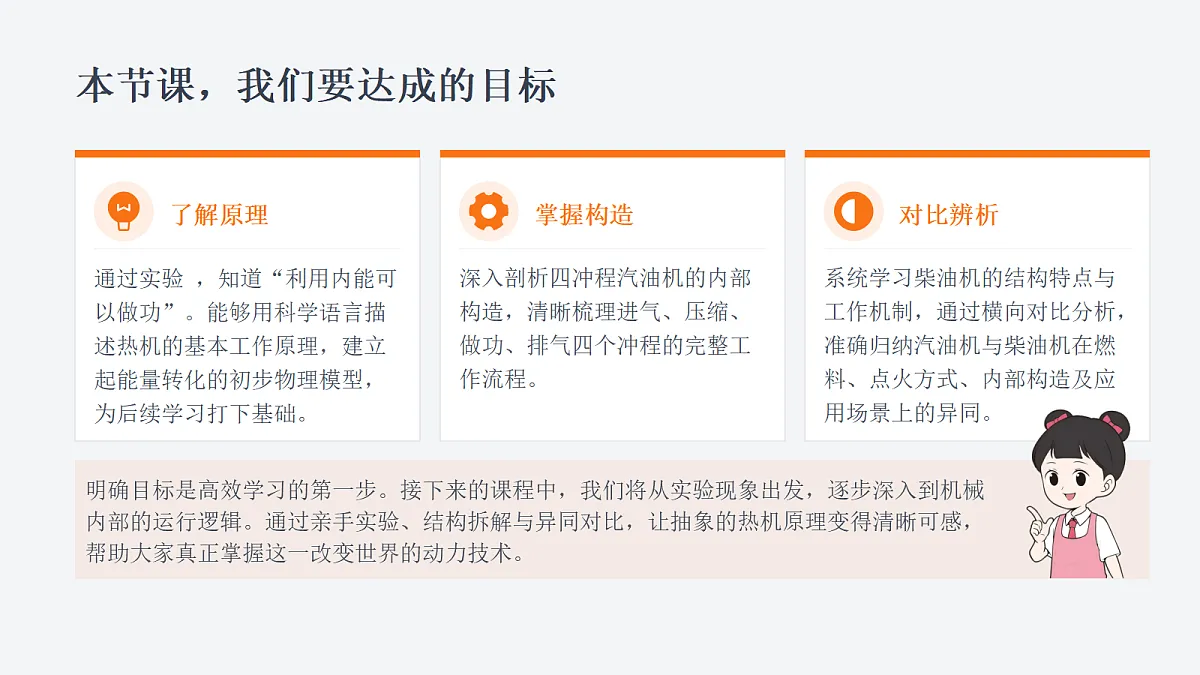

本节课，我们要达成的目标
通过实验 ，知道“利用内能可以做功”。能够用科学语言描述热机的基本工作原理，建立起能量转化的初步物理模型，为后续学习打下基础。
深入剖析四冲程汽油机的内部构造，清晰梳理进气、压缩、做功、排气四个冲程的完整工作流程。
系统学习柴油机的结构特点与工作机制，通过横向对比分析，准确归纳汽油机与柴油机在燃料、点火方式、内部构造及应用场景上的异同。
明确目标是高效学习的第一步。接下来的课程中，我们将从实验现象出发，逐步深入到机械内部的运行逻辑。通过亲手实验、结构拆解与异同对比，让抽象的热机原理变得清晰可感，帮助大家真正掌握这一改变世界的动力技术。

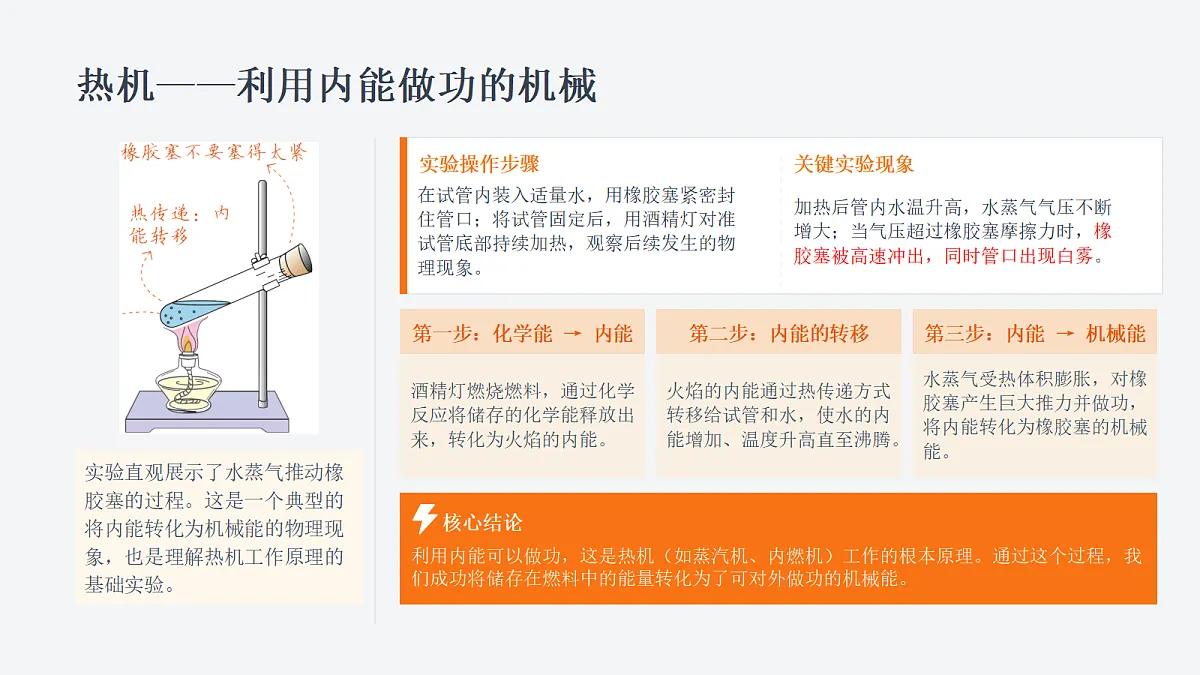

热机——利用内能做功的机械
实验直观展示了水蒸气推动橡胶塞的过程。这是一个典型的将内能转化为机械能的物理现象，也是理解热机工作原理的基础实验。
在试管内装入适量水，用橡胶塞紧密封住管口；将试管固定后，用酒精灯对准试管底部持续加热，观察后续发生的物理现象。
加热后管内水温升高，水蒸气气压不断增大；当气压超过橡胶塞摩擦力时，橡胶塞被高速冲出，同时管口出现白雾。
第一步：化学能 → 内能
酒精灯燃烧燃料，通过化学反应将储存的化学能释放出来，转化为火焰的内能。
火焰的内能通过热传递方式转移给试管和水，使水的内能增加、温度升高直至沸腾。
第三步：内能 → 机械能
水蒸气受热体积膨胀，对橡胶塞产生巨大推力并做功，将内能转化为橡胶塞的机械能。
利用内能可以做功，这是热机（如蒸汽机、内燃机）工作的根本原理。通过这个过程，我们成功将储存在燃料中的能量转化为了可对外做功的机械能。

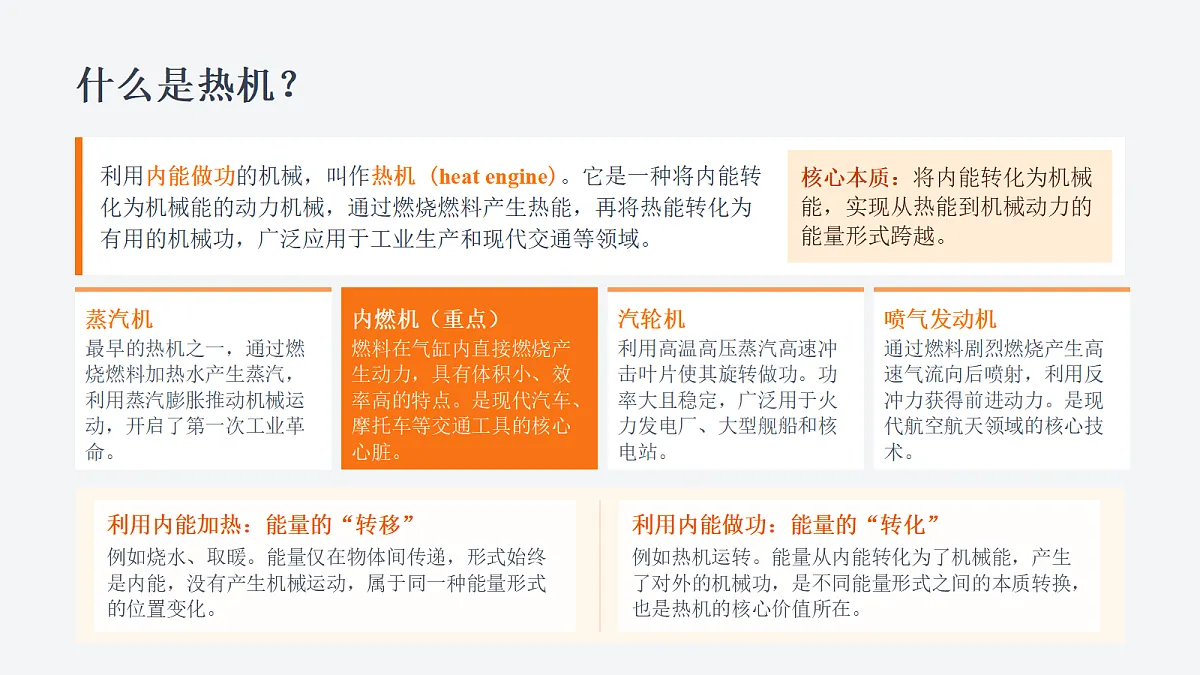

利用内能做功的机械，叫作热机 (heat engine)。它是一种将内能转化为机械能的动力机械，通过燃烧燃料产生热能，再将热能转化为有用的机械功，广泛应用于工业生产和现代交通等领域。
核心本质：将内能转化为机械能，实现从热能到机械动力的能量形式跨越。
最早的热机之一，通过燃烧燃料加热水产生蒸汽，利用蒸汽膨胀推动机械运动，开启了第一次工业革命。
燃料在气缸内直接燃烧产生动力，具有体积小、效率高的特点。是现代汽车、摩托车等交通工具的核心心脏。
利用高温高压蒸汽高速冲击叶片使其旋转做功。功率大且稳定，广泛用于火力发电厂、大型舰船和核电站。
通过燃料剧烈燃烧产生高速气流向后喷射，利用反冲力获得前进动力。是现代航空航天领域的核心技术。
利用内能加热：能量的“转移”
例如烧水、取暖。能量仅在物体间传递，形式始终是内能，没有产生机械运动，属于同一种能量形式的位置变化。
利用内能做功：能量的“转化”
例如热机运转。能量从内能转化为了机械能，产生了对外的机械功，是不同能量形式之间的本质转换，也是热机的核心价值所在。

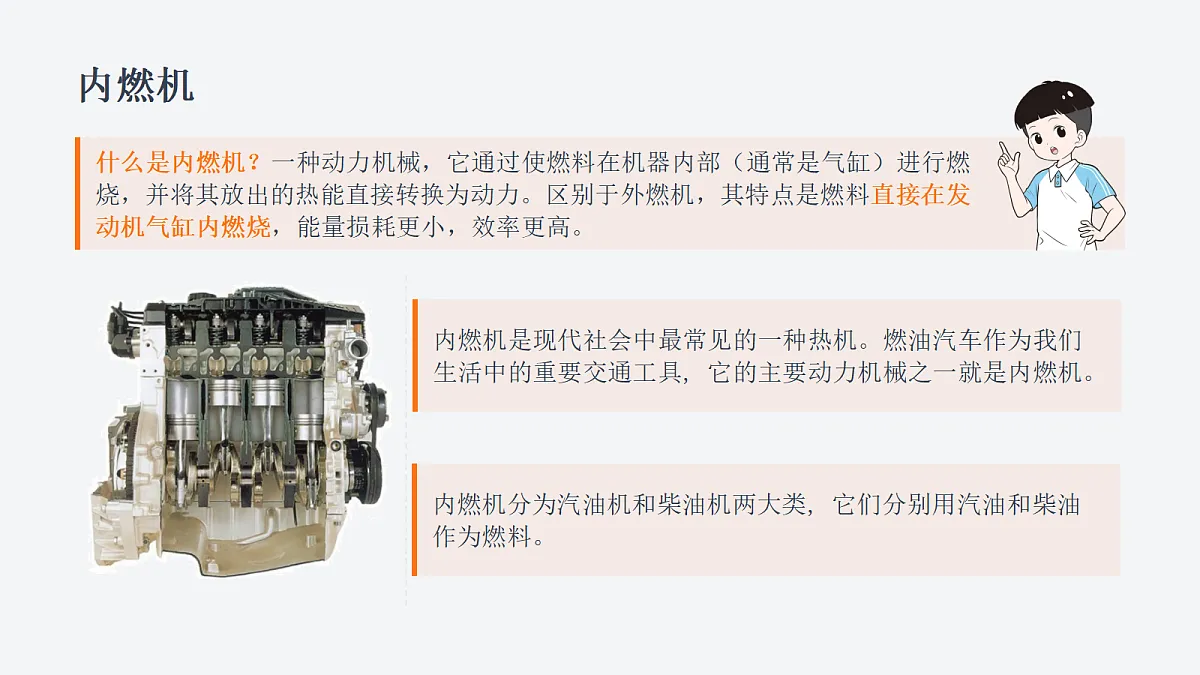

什么是内燃机？一种动力机械，它通过使燃料在机器内部（通常是气缸）进行燃烧，并将其放出的热能直接转换为动力。区别于外燃机，其特点是燃料直接在发动机气缸内燃烧，能量损耗更小，效率更高。
内燃机是现代社会中最常见的一种热机。燃油汽车作为我们生活中的重要交通工具, 它的主要动力机械之一就是内燃机。
内燃机分为汽油机和柴油机两大类, 它们分别用汽油和柴油作为燃料。

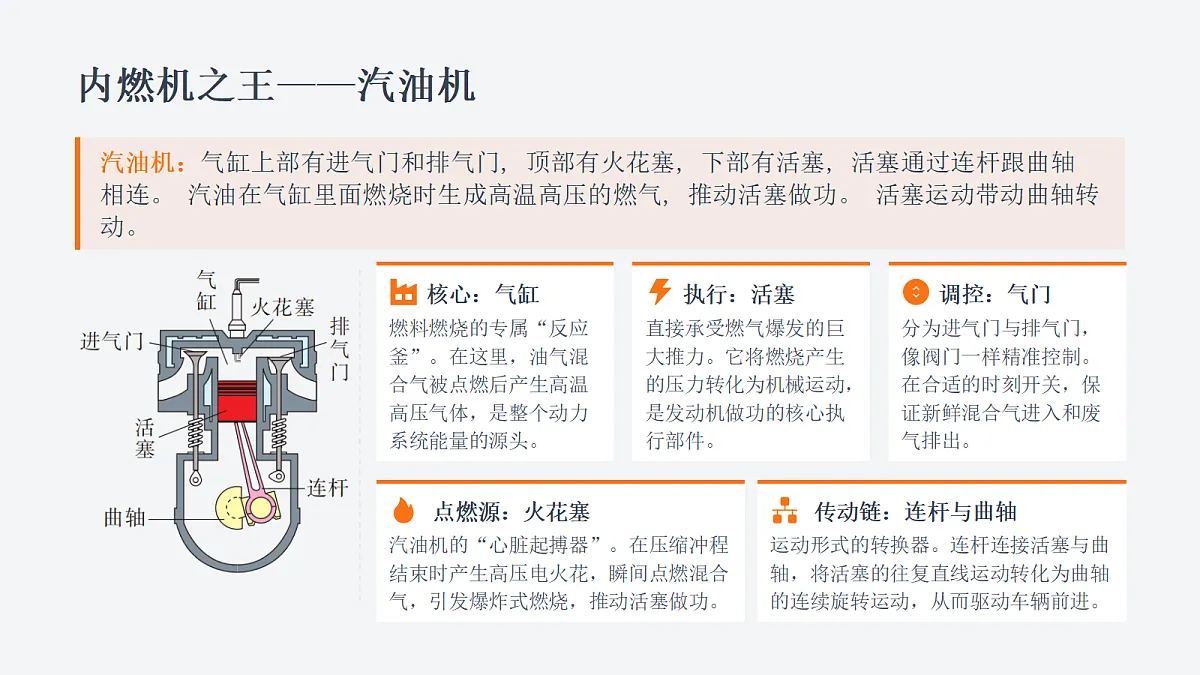

汽油机：气缸上部有进气门和排气门, 顶部有火花塞, 下部有活塞, 活塞通过连杆跟曲轴相连。 汽油在气缸里面燃烧时生成高温高压的燃气, 推动活塞做功。 活塞运动带动曲轴转动。
燃料燃烧的专属“反应釜”。在这里，油气混合气被点燃后产生高温高压气体，是整个动力系统能量的源头。
直接承受燃气爆发的巨大推力。它将燃烧产生的压力转化为机械运动，是发动机做功的核心执行部件。
分为进气门与排气门，像阀门一样精准控制。在合适的时刻开关，保证新鲜混合气进入和废气排出。
汽油机的“心脏起搏器”。在压缩冲程结束时产生高压电火花，瞬间点燃混合气，引发爆炸式燃烧，推动活塞做功。
运动形式的转换器。连杆连接活塞与曲轴，将活塞的往复直线运动转化为曲轴的连续旋转运动，从而驱动车辆前进。

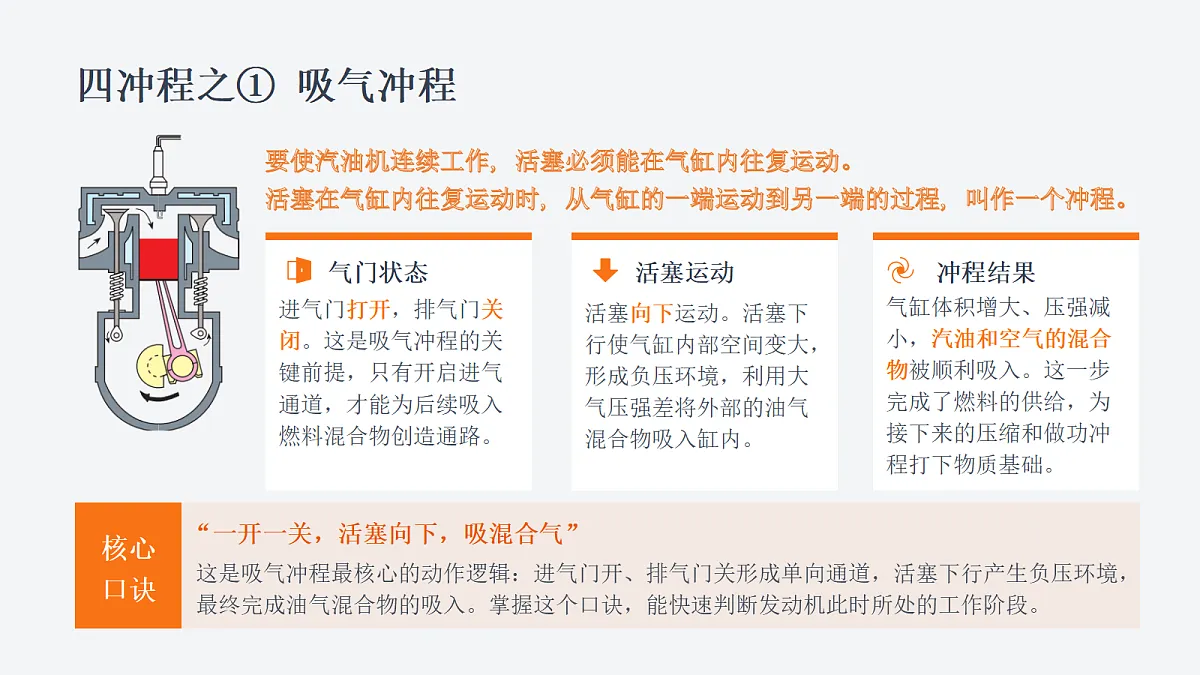

进气门打开，排气门关闭。这是吸气冲程的关键前提，只有开启进气通道，才能为后续吸入燃料混合物创造通路。
活塞向下运动。活塞下行使气缸内部空间变大，形成负压环境，利用大气压强差将外部的油气混合物吸入缸内。
气缸体积增大、压强减小，汽油和空气的混合物被顺利吸入。这一步完成了燃料的供给，为接下来的压缩和做功冲程打下物质基础。
“一开一关，活塞向下，吸混合气”
这是吸气冲程最核心的动作逻辑：进气门开、排气门关形成单向通道，活塞下行产生负压环境，最终完成油气混合物的吸入。掌握这个口诀，能快速判断发动机此时所处的工作阶段。
要使汽油机连续工作, 活塞必须能在气缸内往复运动。活塞在气缸内往复运动时, 从气缸的一端运动到另一端的过程, 叫作一个冲程。
进气门和排气门都关闭，彻底切断气缸与外界的气体交换通道，形成一个封闭的压缩空间。
曲轴带动活塞向上运动，压缩气缸内的油气混合气体，迫使气体体积收缩。
混合气体被强力压缩，密度增大。这一过程使气体温度急剧升高，内能大幅增大，达到燃油的燃点临界状态。
活塞的机械运动对气体做功，将机械能转化为气体的内能。这是内燃机中能量积累的关键步骤，为后续爆发做功提供基础。
“两气门都关，活塞向上，压缩气体”。这是能量积聚的关键阶段，气体压缩越充分，分子运动越剧烈，后续燃烧释放的能量就越强劲，直接影响发动机的效率。
四冲程之③ 做功冲程（提供动力）
进气门与排气门全部关闭，气缸形成密闭空间，确保燃烧产生的压力不流失，为后续做功提供条件。
压缩冲程结束瞬间，火花塞产生电火花，精准点燃被压缩的可燃混合气体，是冲程的“起爆点”。
混合气体迅速燃烧膨胀，瞬间释放大量热能，生成高温高压的燃气，使缸内压力急剧升高。
高温高压燃气产生的巨大推力，强制推动活塞向下运动，并通过连杆带动曲轴高速旋转，将直线运动转化为圆周运动，从而对外输出机械动力。
燃料的化学能经燃烧转化为燃气的内能，随后内能推动活塞做功，转化为曲轴的机械能。这是内燃机实现能量转换、驱动机械运转的核心过程。
“两气门都关，点火爆炸，活塞向下”。这是四冲程中唯一对外做功、将内能转化为机械能的冲程，是发动机产生动力的根本来源。
重点考查此冲程的能量转化方向，以及活塞运动方向与气门状态的对应关系，常出现在实验分析与综合选择题中。
进气门关闭，隔绝新鲜混合气；排气门打开，形成废气排出通道，让气缸内的废弃气体顺利流出。
活塞向上运动，压缩燃烧室容积。这个机械动作产生推力，将燃烧后的废气从排气门强制推出气缸体。
彻底排出废气，清空气缸。这是一个工作循环的收尾，为下一轮循环的“吸气冲程”腾出了干净的空间。
“一关一开，活塞向上，排出废气”
排气冲程是发动机完成做功后的“清理”环节。只有将燃烧产生的废气彻底排出，才能保证下一循环吸入足量的新鲜油气混合气。这一过程的效率直接决定了发动机的动力性能与燃油经济性。完成此冲程后，曲轴继续转动，发动机将无缝进入下一个工作循环的吸气阶段。
想想议议：四冲程核心问题回顾
1.能量转化辨析：在四个冲程中, 压缩冲程和做功冲程各发生了怎样的能量转化?
压缩冲程：活塞压缩气体做功，将机械能转化为气体的内能。
做功冲程：燃料燃烧释放内能推动活塞，将内能转化为机械能。
2.动力来源探究：哪个冲程使汽车获得动力?
燃料燃烧产生的高温高压气体急剧膨胀，推动曲轴连杆机构旋转，将内能转化的机械能对外输出，这是汽车获得行驶动力的唯一冲程。
3.废气排出时机：哪个冲程排出了气缸的废气?
进气门关闭、排气门开启，活塞上行将燃烧后的废气彻底推出气缸。及时排出废气是为下一个工作循环吸入新鲜混合气创造条件，直接影响发动机效率。
四冲程内燃机的运转本质是能量形式的有序转化。做功冲程作为动力核心，将化学能最终转化为机械能；而压缩冲程是能量的积蓄，排气冲程是循环的保障。理解这三个环节的分工与联系，是掌握内燃机工作原理、分析热机效率问题的基础。
一个工作循环的“公式”
包含吸气、压缩、做功、排气四个完整阶段，这是内燃机完成一次能量转换的核心流程。
活塞在气缸内完成一次向上、一次向下的直线运动，是发动机机械运动的基础物理单元。
曲轴与飞轮刚性同轴连接，活塞每完成一次往复，曲轴转动半圈，整个循环共转动两圈。
四个冲程中仅有做功冲程是有效输出，通过燃气的高温高压膨胀推动活塞做功，将内能转化为机械能，其余冲程均不产生有效动力。
共发生两次关键转化：压缩冲程中活塞对气体做功，机械能转化为内能；做功冲程中气体膨胀，内能再次转化为推动机械运转的机械能。
除做功冲程由燃气压力主动驱动外，吸气、压缩、排气这三个辅助冲程均不产生动力，而是完全依靠飞轮的惯性来带动曲轴继续旋转，从而克服阻力、保证发动机循环工作的连续性与稳定性。
柴油机——压燃式发动机
核心构造差异：无火花塞
气缸顶部不设火花塞，取而代之的是高压喷油嘴。这一设计是为了在压缩终了时，精准向气缸内喷射雾状柴油，而非预先混合油气。
无需外部电火花，完全依靠活塞对空气的强力压缩产生高温（远超柴油燃点），使喷入的柴油雾滴遇热自发燃烧，能量释放更彻底。
进气门开启，活塞下行，仅吸入纯空气进入气缸，为后续的高效压缩奠定基础。
压缩比显著高于汽油机，空气被剧烈压缩，温度急剧升高至柴油自燃点以上。
喷油嘴喷入雾状柴油，与高温空气混合后瞬间自燃，产生的巨大压力推动活塞做功。
排气门打开，活塞上行，将燃烧后的废气排出气缸，完成一个完整的动力循环。
由于柴油机的动力输出更强劲、燃油热效率更高，且在大负荷工况下表现稳定，因此成为了各类需要大功率驱动设备的核心动力源，被广泛应用于交通运输、农业生产、国防军事及能源供应等关键领域。
重型载重汽车：矿山开采与基建工程的主力，轻松承载百吨级荷载，适应恶劣路况。
农用拖拉机：农业机械化的核心，大扭矩输出满足深耕、播种、收割等繁重田间作业需求。
相比汽油机，柴油机拥有更高的可靠性和燃油经济性。在需要长时间、高负荷连续运转的重型装备中，其不可替代的动力性能使其成为行业首选。
国防装备 · 主战坦克
为装甲车辆提供澎湃动力，保障复杂地形下的高机动性与持续作战能力。
远洋运输 · 大型货轮
驱动万吨级船舶跨洋航行，卓越的燃油效率大幅降低了全球航运的运营成本。
能源保障 · 柴油发电机
作为应急与备用电源，为工厂、医院及偏远地区提供稳定、不间断的电力支持。
活塞对气体做功，机械能向内能转化，气体温度升高、内能增加。
燃气膨胀做功，内能向机械能转化，是热机产生动力的关键过程。
判断进、排气门是开启还是全关，是区分冲程的首要依据。
观察活塞向上还是向下运动，结合气门情况锁定具体冲程。
唯一提供动力的冲程：做功冲程
这是四冲程中唯一一个将内能转化为机械能的环节，其他三个冲程均依靠飞轮的惯性来完成，是考试中概念辨析的高频易错点。
构造含火花塞，吸入汽油与空气的混合物，依靠火花塞点火燃烧，噪音小、体积轻便。
构造含喷油嘴，仅吸入纯空气，压缩后喷油自燃，效率高、功率大，多用于重型机械。
内能在物体间发生转移，能量形式不改变。例如用热水袋取暖、炉火加热冷水，本质是热传递过程。
内能与机械能等其他形式能量相互转化。例如热机工作、钻木取火，伴随能量形式的根本性变化。
核心：仅压缩、做功冲程发生能量转化
吸气和排气冲程仅为机械运动，无主要能量变化；压缩冲程是机械能转内能，做功冲程是内能转机械能，这是热机效率的关键环节。
汽油机 vs 柴油机 吸气差异
吸入汽油和空气的预混气体。点火方式为点燃式，依靠火花塞产生的电火花引燃混合气做功。
柴油机 · 纯空气吸入
仅吸入纯空气。在压缩冲程末期通过喷油嘴喷入柴油，依靠高温高压实现压燃式点火。
核心：利用惯性“带动”非做功冲程
飞轮质量大、惯性强，储存做功冲程的能量。在吸气、压缩、排气冲程中，飞轮的惯性带动曲轴旋转，确保发动机运转的连续性与平稳性。
热机核心原理：内能的转化与利用
利用燃料燃烧释放的内能做功，将内能转化为机械能。这是所有热力发动机的基础逻辑——通过高温高压燃气推动机械结构运动，对外输出动力，广泛应用于各类交通工具与工业动力设备中。
汽油机 · 点燃式内燃机
核心构造配备火花塞，需点燃油气混合气，对燃料纯度要求较高。
冲程重点四冲程循环，做功冲程是唯一对外做功并实现能转的阶段。
应用：轿车、摩托车等轻型动力场景，运转平顺，启动响应快。
柴油机 · 压燃式内燃机
核心构造配备喷油嘴，无火花塞，直接向气缸内喷射雾化柴油。
点火逻辑压燃式点火，依靠压缩空气产生的高温自燃，无需外部火源。
应用：重型卡车、船舶、工程机械等，扭矩大，燃油经济性更优。
学习要点：掌握热机“内能→机械能”的核心转化规律；重点区分汽油机与柴油机在构造、点火方式上的本质差异；理解四冲程循环中能量的动态变化，为后续学习热机效率与环保改进打下基础。
图展示的是我国传统的走马灯。点燃底部的蜡烛后，上升的热空气会驱动扇叶转动，进而带动纸片小人随之转动。请思考：在这一物理过程中，不同形式的能量是如何发生转化的？这一能量转化过程又与四冲程汽油机的哪个工作冲程的原理相似？
利用热空气上升形成的气流推动内部叶轮旋转，是将热能转化为机械能的典型简易装置，也是热机工作原理的直观体现。
蜡烛燃烧释放热量加热空气，热空气的内能转化为扇叶和纸片小人运动的机械能。
两者均是利用高温高压气体膨胀做功，将内能转化为活塞（或扇叶）的机械能，是热机核心的动力产生过程。
除了飞机、汽车、摩托车，你还知道哪些地方用到了热机？这些热机中哪些是内燃机？结合生活中的观察和所学的热机工作原理，试着列举并区分一下。
在工农业生产与国防领域，轮船、拖拉机、收割机、推土机、压路机、坦克、火箭、火力发电厂和各类火车都大量使用热机。热机将内能转化为机械能，是现代动力机械的核心。
拖拉机、收割机、推土机、压路机、坦克等工程与军用机械均采用内燃机。此外，许多轮船的发动机也是内燃机，其燃料在气缸内部直接燃烧产生动力，具有功率大、适应性强的特点。
火车中也有内燃机的应用——内燃机车。它不同于电力机车，是通过柴油机等内燃机提供牵引动力，无需依赖外部供电接触网，因此在复杂的铁路线路中具有独特的使用优势。
核心总结：热机是利用内能做功的机械总称，而内燃机是其中燃料在气缸内燃烧的重要分支。在实际应用中，内燃机凭借其高效、便携和适应性强的特性，成为了农业、工程建设和国防军事等领域中各类移动设备不可或缺的动力来源。
如图，图甲为四冲程内燃机吸气冲程的示意图。请观察示意图的表现形式，在图乙、丙、丁中，分别画出压缩、做功、排气冲程中活塞、曲轴的位置和进气门、排气门的开闭情况。注意结合气门状态与活塞运动方向，准确呈现各冲程的核心特征。
压缩冲程 · 能量集聚
进气门和排气门全部关闭，活塞向上运动压缩气缸内的混合气体。此过程中活塞的机械能转化为气缸内气体的内能，为做功冲程储备能量。
做功冲程 · 动力输出
进、排气门依然关闭，火花塞点火引燃混合气体。燃气迅速膨胀推动活塞向下运动，带动曲轴转动。这是内能转化为机械能，为机械提供动力的核心冲程。
排气冲程 · 废气排出
排气门打开，进气门保持关闭，活塞向上运动。利用活塞的推力将气缸内燃烧后的废气排出，为下一个工作循环的吸气冲程做好准备。
题目：从能量转化的角度看，一台四冲程内燃机在一个完整的工作循环中：(1) 哪个冲程存在着化学能转化为内能的过程？(2) 哪个冲程存在着内能转化为机械能的过程？(3) 哪个冲程具有很明显的机械能转化为内能的过程？
Q1 · 化学能 → 内能
发生在点火瞬间，燃料燃烧释放出化学能，迅速转化为燃气的内能，为后续做功提供能量基础。
Q2 · 内能 → 机械能
高温高压的燃气急剧膨胀，推动活塞向下运动，将内能转化为曲轴转动的机械能，这是内燃机的核心动力输出阶段。
Q3 · 机械能 → 内能
活塞向上运动压缩气缸内的混合气体，对气体做功，使气体的内能增加、温度升高，为燃烧做好充分的预热准备。
某同学看到爸爸启动汽车时，转速表如图所示。转速表的示数反映了发动机曲轴每分钟的转动次数。如果汽车用的是四冲程汽油机，请根据图中信息计算此时发动机一个气缸每分钟完成做功冲程的次数。
观察转速表指针指向0.75，结合单位×1000r/min，可知曲轴每分钟转动750转。
关键数据：750r/min
四冲程汽油机一个完整工作循环，曲轴需转动2圈。用总转速除以2得出循环数量。
计算结果： 375个循环
四冲程汽油机每个工作循环中，只有做功冲程对外做功1次，因此循环数等于做功次数。
四冲程汽油机飞轮每转 2 圈，完成 1 个工作循环，对外做功 1 次。
题目：柴油机和汽油机的工作过程有什么相同点？有什么不同点？
二者均属于内燃机，遵循吸气、压缩、做功、排气四个基础冲程的工作循环；工作原理一致，都是通过燃料燃烧释放内能，再将内能转化为机械能来对外做功，是将化学能转化为机械能的核心装置。
配备火花塞，位于气缸顶部，负责产生电火花
配备喷油嘴，无需点火装置，直接向气缸内喷射燃油
使用汽油，易挥发，需与空气提前混合形成混合气
使用柴油，不易挥发，燃点低，压缩性更好
点燃式：依靠火花塞产生的电火花，主动点燃混合气
压燃式：压缩空气至高温，柴油喷入后自燃，无需明火
吸入汽油与空气的预混合可燃气体，混合比需精确控制
仅吸入纯空气，燃料在压缩冲程末期才喷入气缸
压缩比小，燃烧速度快，整体热效率相对较低
压缩比大，燃烧更充分，燃料利用率高，效率普遍较高
