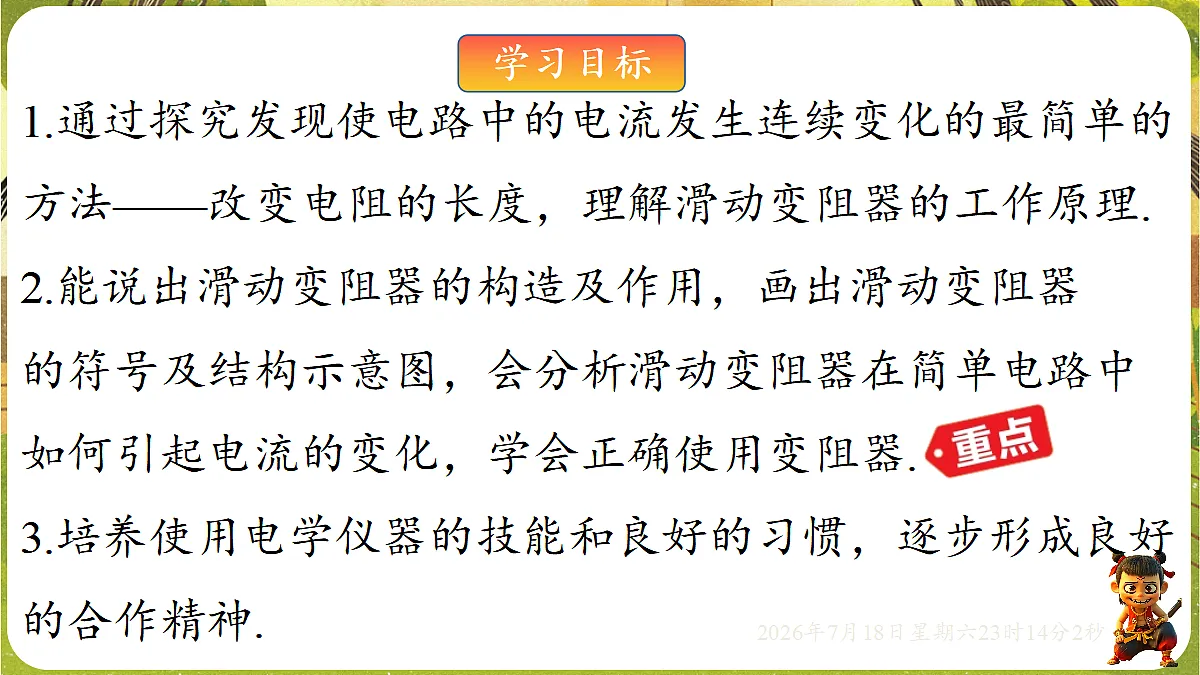

1.通过探究发现使电路中的电流发生连续变化的最简单的方法——改变电阻的长度，理解滑动变阻器的工作原理.2.能说出滑动变阻器的构造及作用，画出滑动变阻器的符号及结构示意图，会分析滑动变阻器在简单电路中如何引起电流的变化，学会正确使用变阻器. 3.培养使用电学仪器的技能和良好的习惯，逐步形成良好的合作精神.

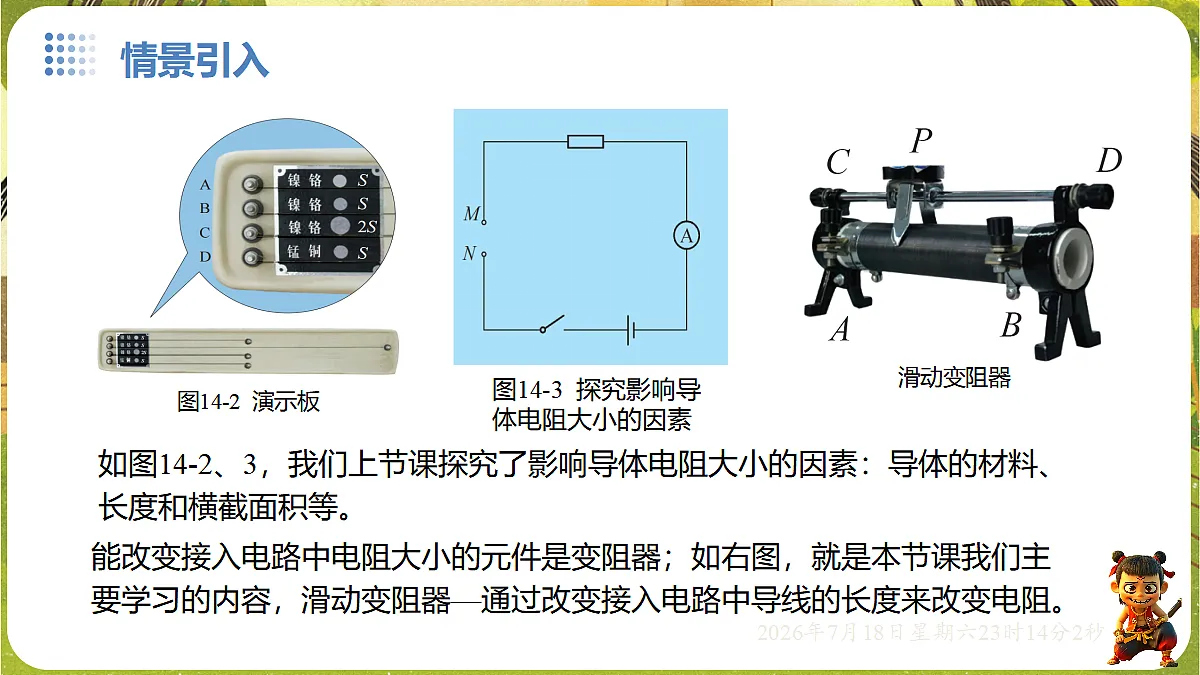

能改变接入电路中电阻大小的元件是变阻器；如右图，就是本节课我们主要学习的内容，滑动变阻器—通过改变接入电路中导线的长度来改变电阻。
如图14-2、3，我们上节课探究了影响导体电阻大小的因素：导体的材料、长度和横截面积等。
如果要使灯泡的亮度连续可调，应该怎么办？
最简便的方法是接入可连续变化的电阻。

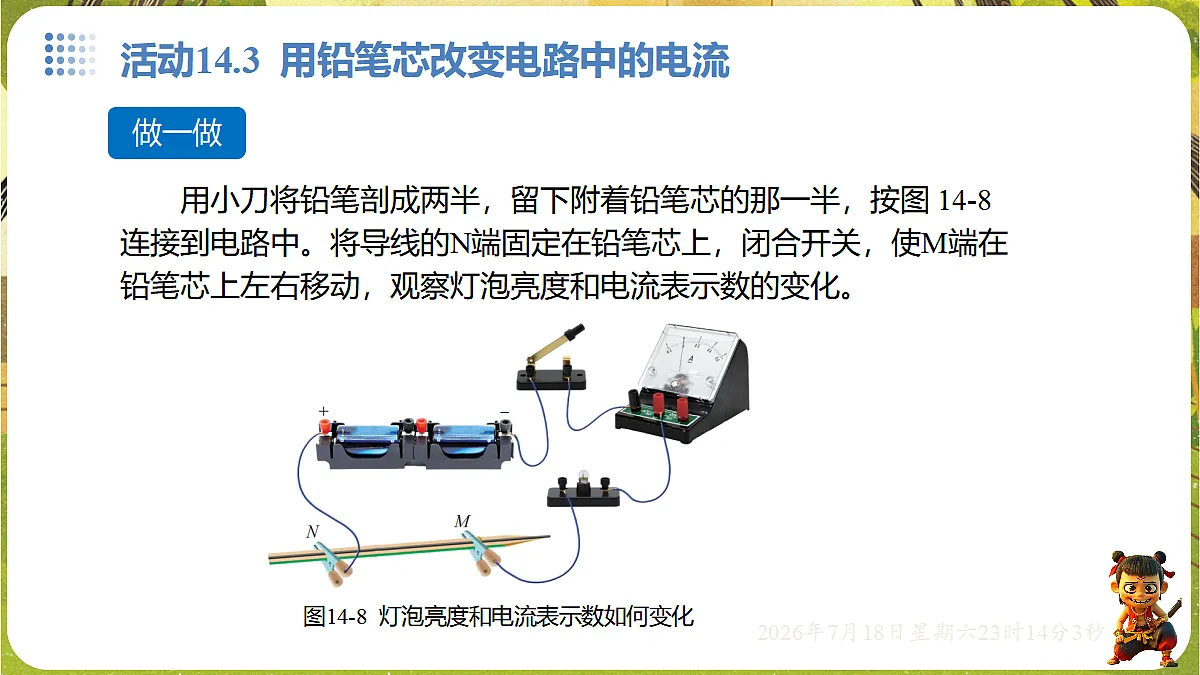

用小刀将铅笔剖成两半，留下附着铅笔芯的那一半，按图 14-8连接到电路中。将导线的N端固定在铅笔芯上，闭合开关，使M端在铅笔芯上左右移动，观察灯泡亮度和电流表示数的变化。

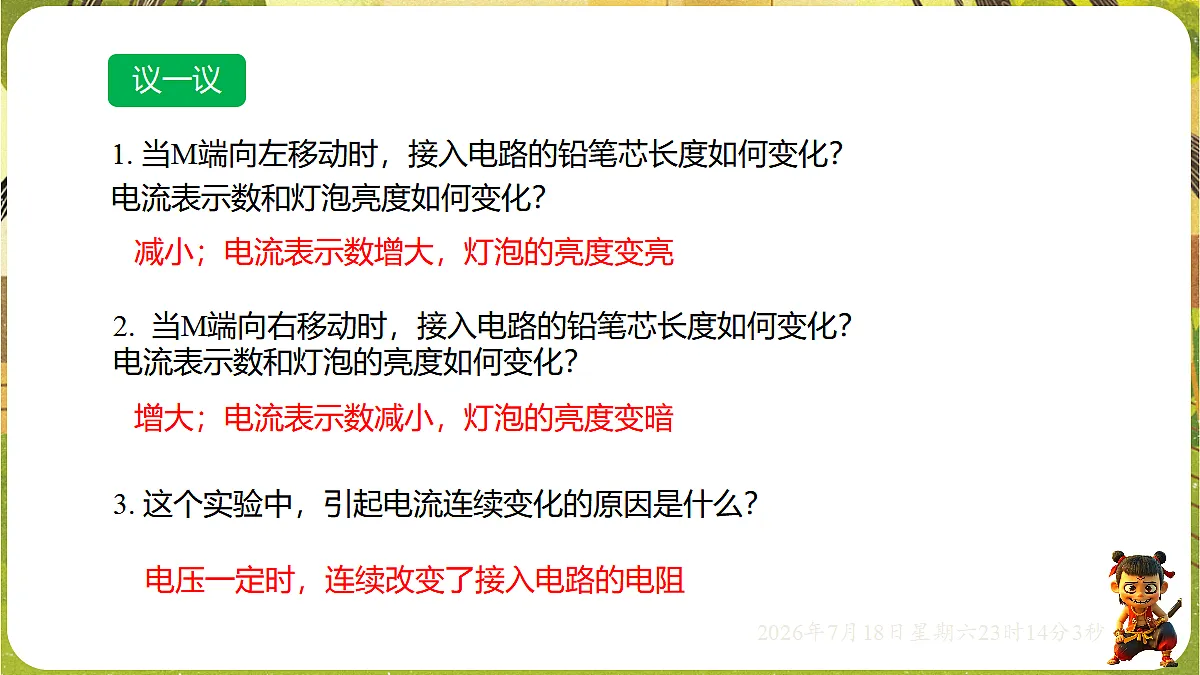

1. 当M端向左移动时，接入电路的铅笔芯长度如何变化？电流表示数和灯泡亮度如何变化？
3. 这个实验中，引起电流连续变化的原因是什么？
2. 当M端向右移动时，接入电路的铅笔芯长度如何变化？电流表示数和灯泡的亮度如何变化？
电压一定时，连续改变了接入电路的电阻
增大；电流表示数减小，灯泡的亮度变暗
减小；电流表示数增大，灯泡的亮度变亮

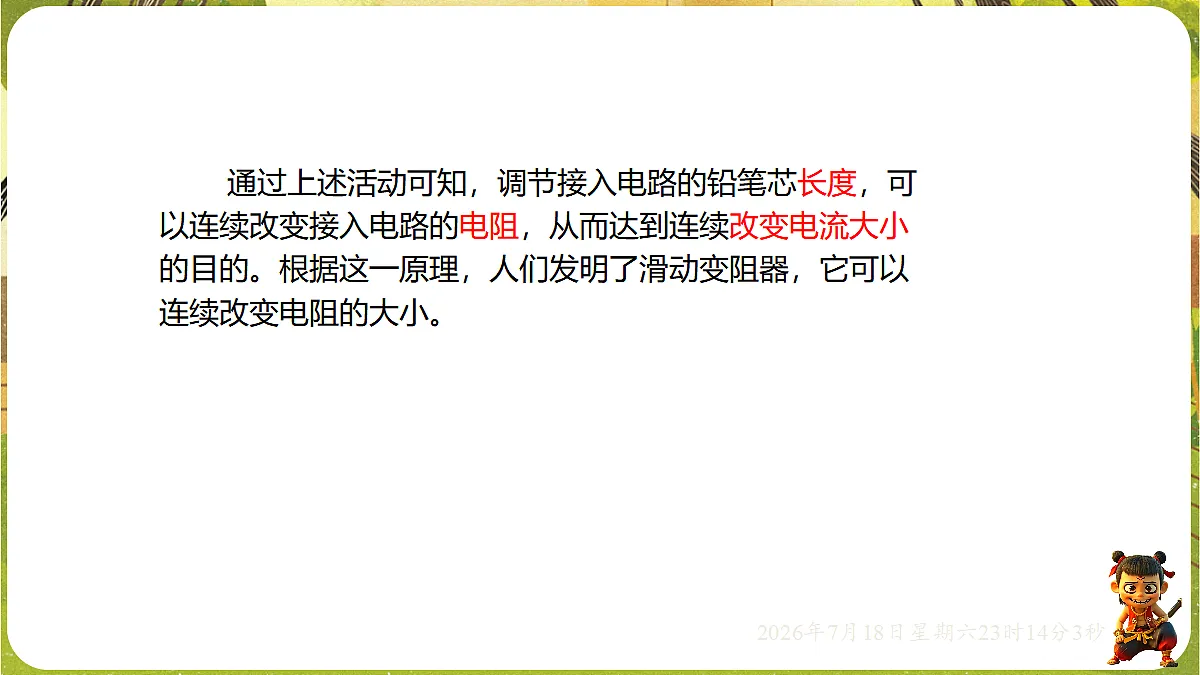

通过上述活动可知，调节接入电路的铅笔芯长度，可以连续改变接入电路的电阻，从而达到连续改变电流大小的目的。根据这一原理，人们发明了滑动变阻器，它可以连续改变电阻的大小。

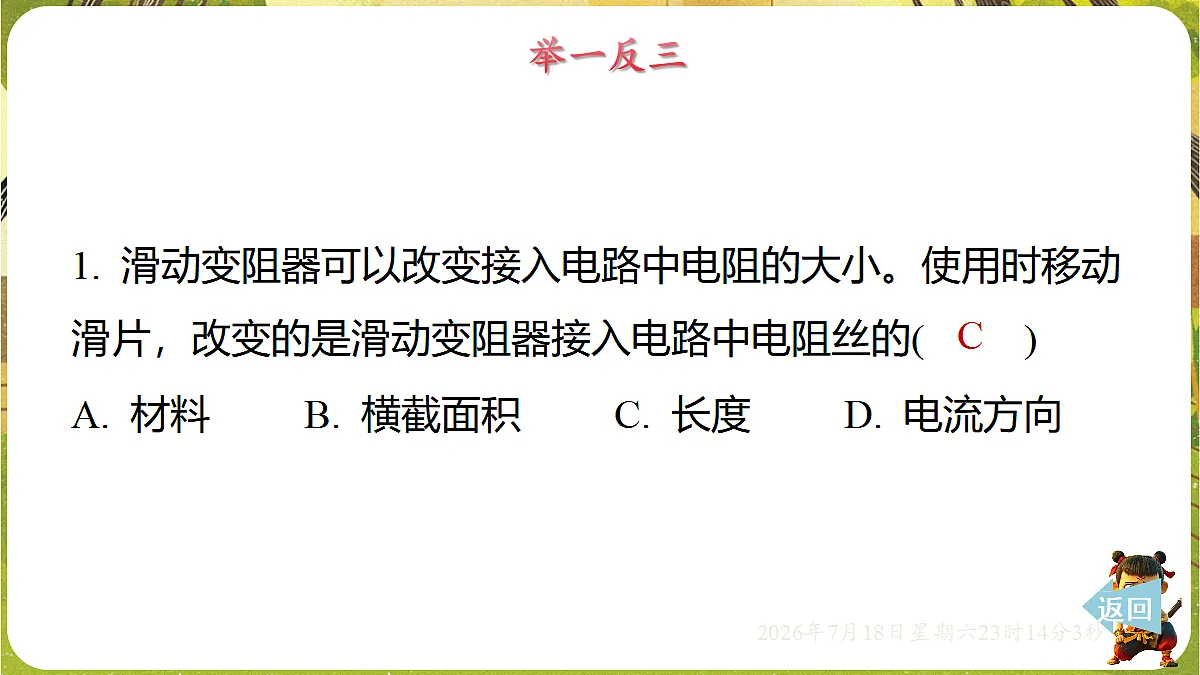

1. 滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的( )
A. 材料B. 横截面积C. 长度D. 电流方向
2. 实验室常见的滑动变阻器如图所示，其结构中属于导体的是( )
A. 金属棒B. 塑料旋钮C. 陶瓷筒D. 电阻丝上的树脂漆层
按照“一上一下”连接滑动变阻器，即连接一个上端接线柱，连接一个下端接线柱；按照“远大近小”判断滑动变阻器接入电路中的阻值变化，即滑片远离（靠近）接入电路中的下端接线柱，滑动变阻器接入电路中的阻值变大（小）。
图14-9 所示是实验室中常用的滑动变阻器。它的主要部件有滑片P 、 金属杆、瓷管和电阻丝等。电阻丝表面涂有绝缘漆，密绕在瓷管上。电阻丝的两端分别与接线柱A 、B相连，它与滑片P接触处的绝缘漆已被刮去， 金属杆两端的接线柱C 、D都能通过滑片P与电阻丝相连接。
1.结构：瓷筒、线圈、滑片、金属棒、接线柱等。2.结构示意图和电路符号如图所示：
3.原理：通过改变连入电路中电阻线的长度来改变连入电路中的电阻。4.作用：(1)保护电路；(2)改变电路中的电流；(3)改变用电器两端电压。
滑动变阻器的铭牌上标有一些参数， 比如 “20 Ω 2 A”。①“20 Ω”的含义是滑动变阻器的电阻丝的最大阻值是 20 Ω,②“2 A”的含义是滑动变阻器工作时允许通过的最大电流是 2 A。
观察滑动变阻器实物，并与图 14-9 进行对照，了解其结构、各部分的名称和铭牌上各参数的含义。
1. 滑动变阻器共有四个接线柱，如果只选择其中的两个接入电路，可能有哪几种接法？
六种接法（A、C,A、D,B、C,B、D，A、B,C、D）；但按照“一上一下”原则，正确接法有四种。
2. 如果将滑动变阻器的 A 、D两个接线柱接入电路，电流将流过滑动变阻器的哪些部分？向右（或向左）移动滑片P时，滑动变阻器接入电路的电阻将怎样改变？为什么？电路中的电流将怎样改变？
3. 若另选两个接线柱将滑动变阻器接入电路，情况又会怎样？
如右图所示，电流将流过AP部分；向右移动滑片P时，接入电路的电阻增大，因为AP的长度增大，电流减小；向左移动滑片P则反之。
①若接入A、B两个接线柱，电流将流过AB部分，移动滑片P，没有改变； 若接入C、D两个接线柱，电流将流过CD部分(相当于电阻为0)，移动滑片P，没有改变；②，其他“一上一下”接法，参考接入A、D两个接线柱时分析。
1. 按图14-10 连接电路。
2. 按表格中的顺序，依次把滑动变阻器的接线柱接入电路中的M、N两点间。闭合开关，移动滑片P，观察灯泡亮度和电流表示数的变化，并将观察到的现象记录在表格中。
1. 滑动变阻器是怎样改变电阻的？
2. 要利用滑动变阻器改变电路中电流的大小，应选择哪两个接线柱接入电路？
3. 利用滑动变阻器改变电路中电流的大小，在接通电路前，应移动滑片P，使滑动变阻器接入电路的阻值最大，为什么？
改变连入电路中导线的长度来实现的
A、C或A、D或B、C或B、D
除滑动变阻器外，常见的变阻器还有图14-11所示的电阻箱和图14-12所示的电位器等。
电位器也是一种可变电阻器。尽管它们的外形不同，但工作原理都与滑动变阻器相似。
电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
电阻将______（填“变大”“变小”或“不变”），此时电路中的电流将______（填“变大”“变小”或“不变”）。
常见的四旋盘电阻箱：(1)常见的四旋盘电阻箱是一种能够表示出电阻值的变阻器。(2)使用方法：使用时把两个接线柱接入电路，调节四个旋盘就能得到0～9 999 Ω之间的任一整数值。(3)读数：四个旋盘对应的数值与对应的倍数相乘，然后相加就是电阻箱接入电路的阻值。(4)电路符号： 。(5)使用：使用时注意不能超过允许通过的最大电流值。
8. 如图，甲、乙分别是两个实验电路。在闭合开关前，滑动变阻器滑片位置正确的是( )
12.［2024·南通崇川区月考］根据“用滑动变阻器改变电路中的电流”的实验，回答下列问题。
