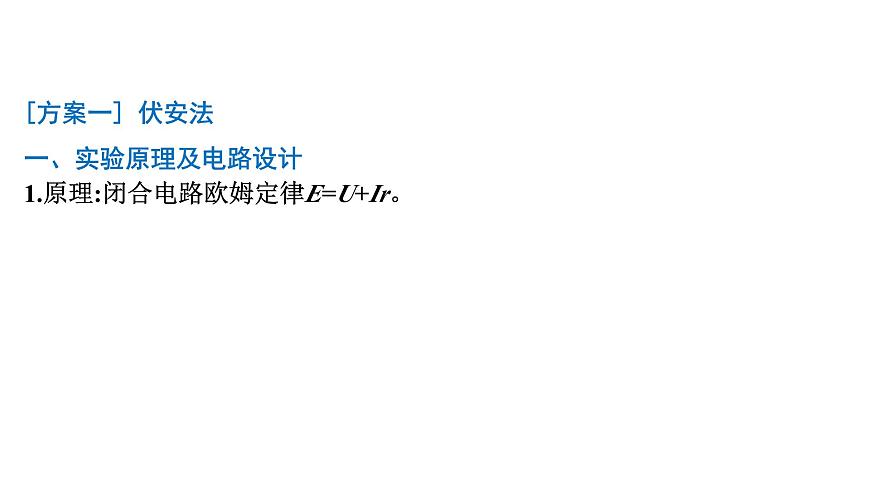

[方案一] 伏安法一、实验原理及电路设计
1.原理:闭合电路欧姆定律E=U+Ir。

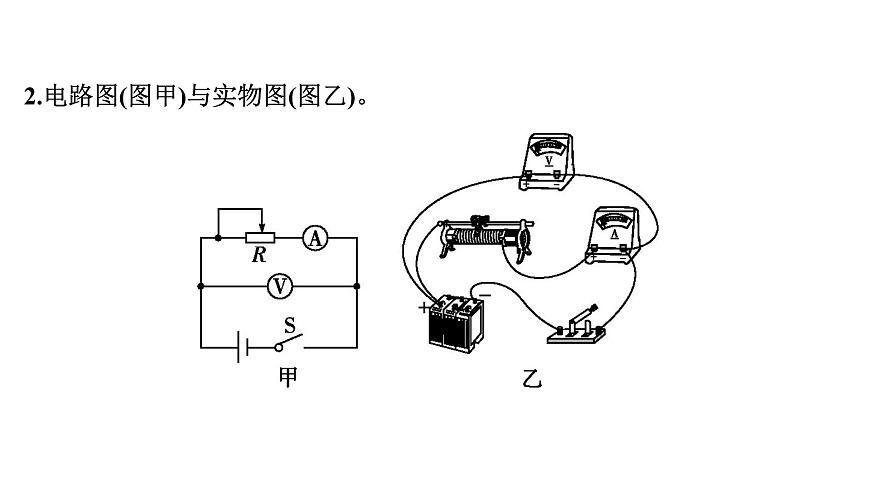

2.电路图(图甲)与实物图(图乙)。

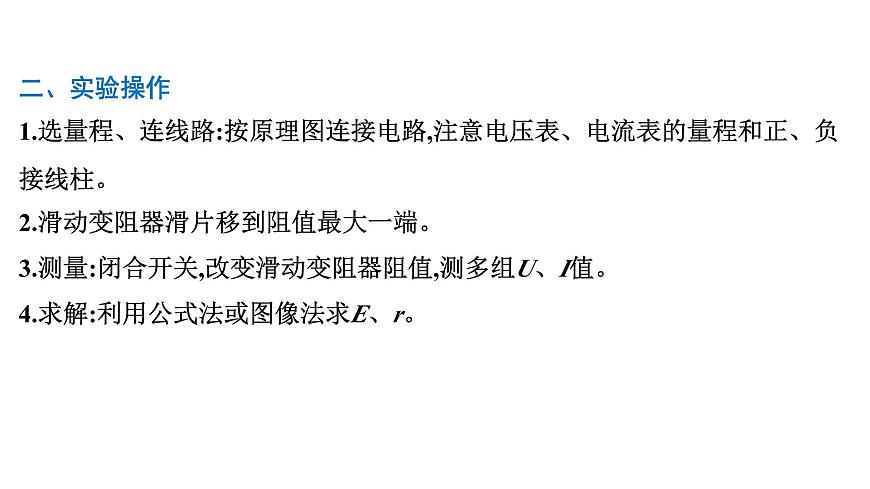

二、实验操作1.选量程、连线路:按原理图连接电路,注意电压表、电流表的量程和正、负接线柱。2.滑动变阻器滑片移到阻值最大一端。3.测量:闭合开关,改变滑动变阻器阻值,测多组U、I值。4.求解:利用公式法或图像法求E、r。

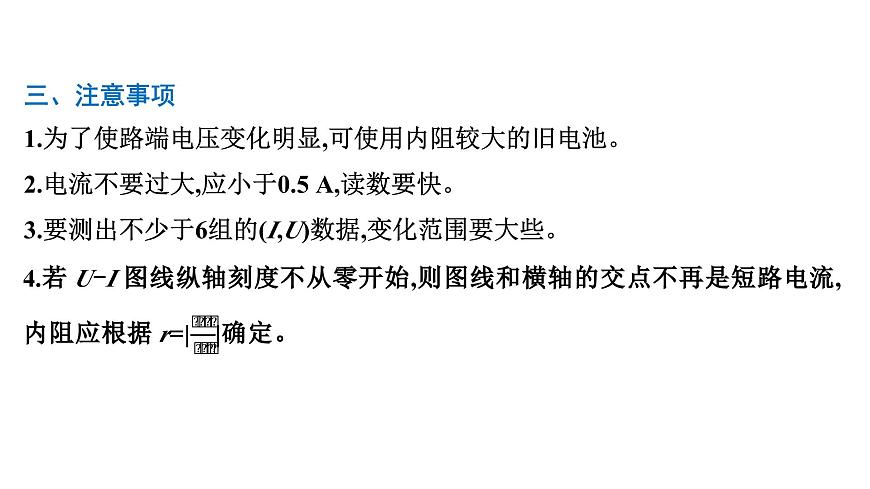

三、注意事项1.为了使路端电压变化明显,可使用内阻较大的旧电池。2.电流不要过大,应小于0.5 A,读数要快。3.要测出不少于6组的(I,U)数据,变化范围要大些。

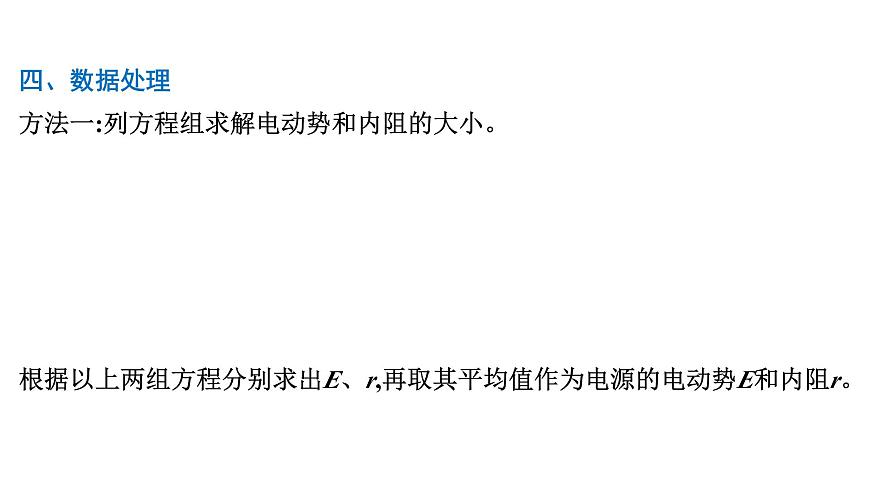

四、数据处理方法一:列方程组求解电动势和内阻的大小。
根据以上两组方程分别求出E、r,再取其平均值作为电源的电动势E和内阻r。

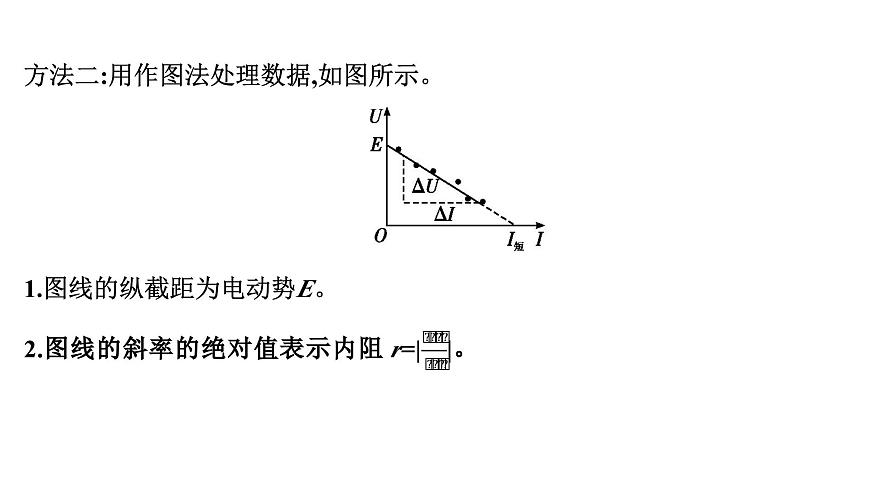

方法二:用作图法处理数据,如图所示。1.图线的纵截距为电动势E。
五、误差分析1.偶然误差:主要来源于电压表和电流表的读数以及作U-I图像时描点不准确。2.系统误差:若采用图甲电路,由于电压表的分流作用造成误差,电压值越大,电压表的分流越多,对应的I真与I测的差值越大。其U-I图像如图丙所示。结论:E测r真。
[方案三] 伏阻法一、实验原理及电路设计
三、误差分析由于电压表的分流,测量结果:E测
