2027届高三物理一轮复习课件第12章 第3讲 专题提升：电磁感应中的电路和图像

这是一份2027届高三物理一轮复习课件第12章 第3讲 专题提升：电磁感应中的电路和图像，共20页。
题型一　电磁感应中的电路问题
题型二　电磁感应中的图像问题
目 录 索 引

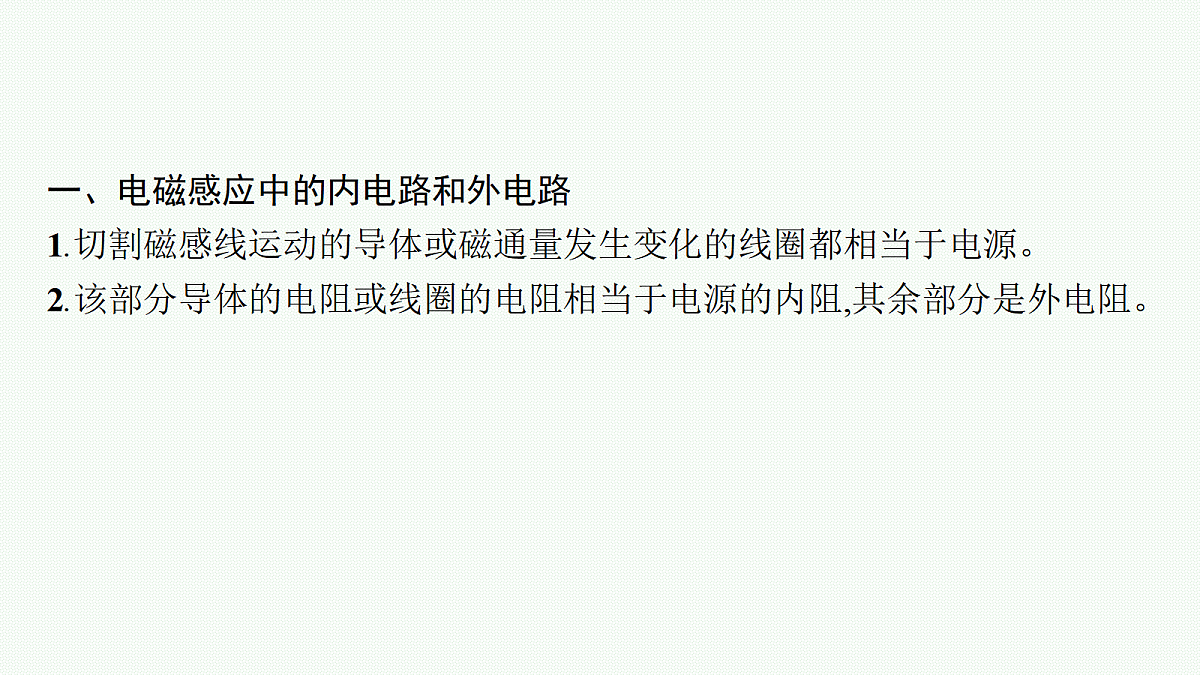

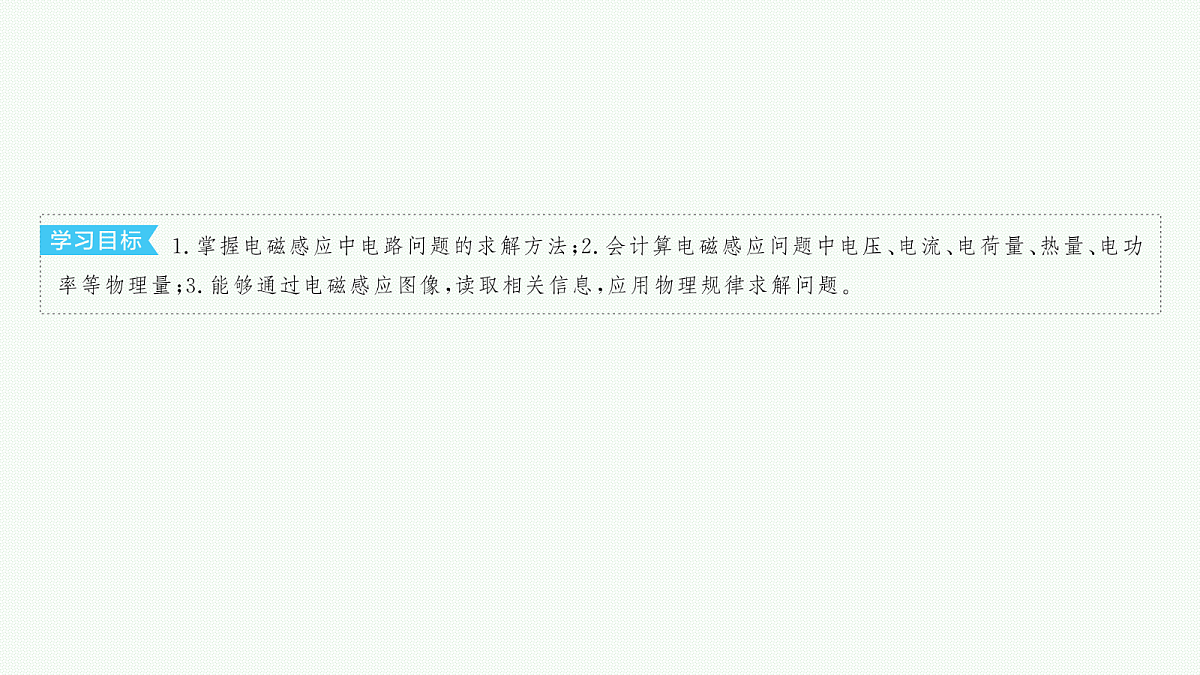

一、电磁感应中的内电路和外电路1.切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源。2.该部分导体的电阻或线圈的电阻相当于电源的内阻,其余部分是外电阻。

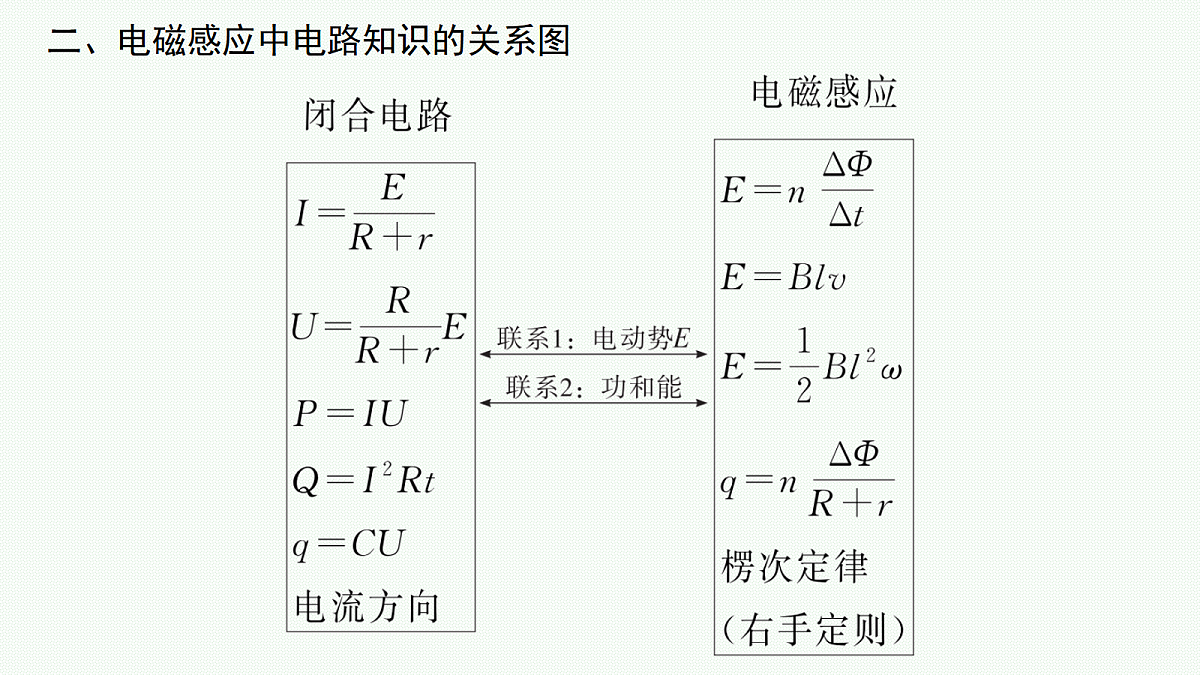

二、电磁感应中电路知识的关系图

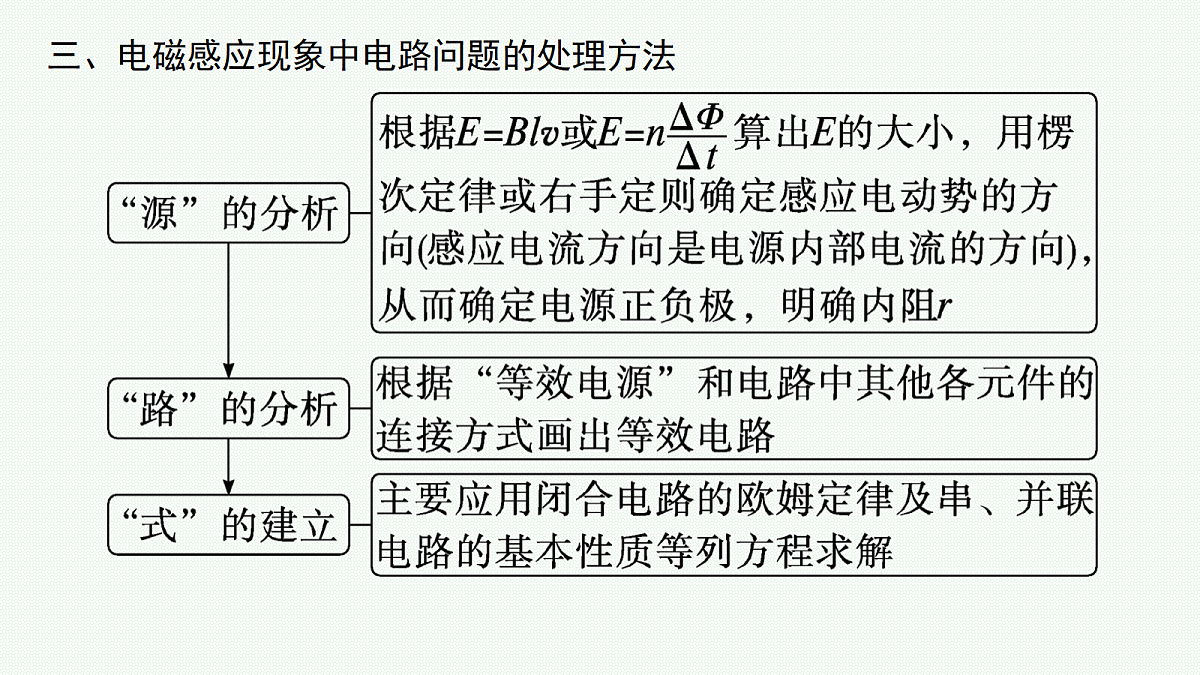

三、电磁感应现象中电路问题的处理方法

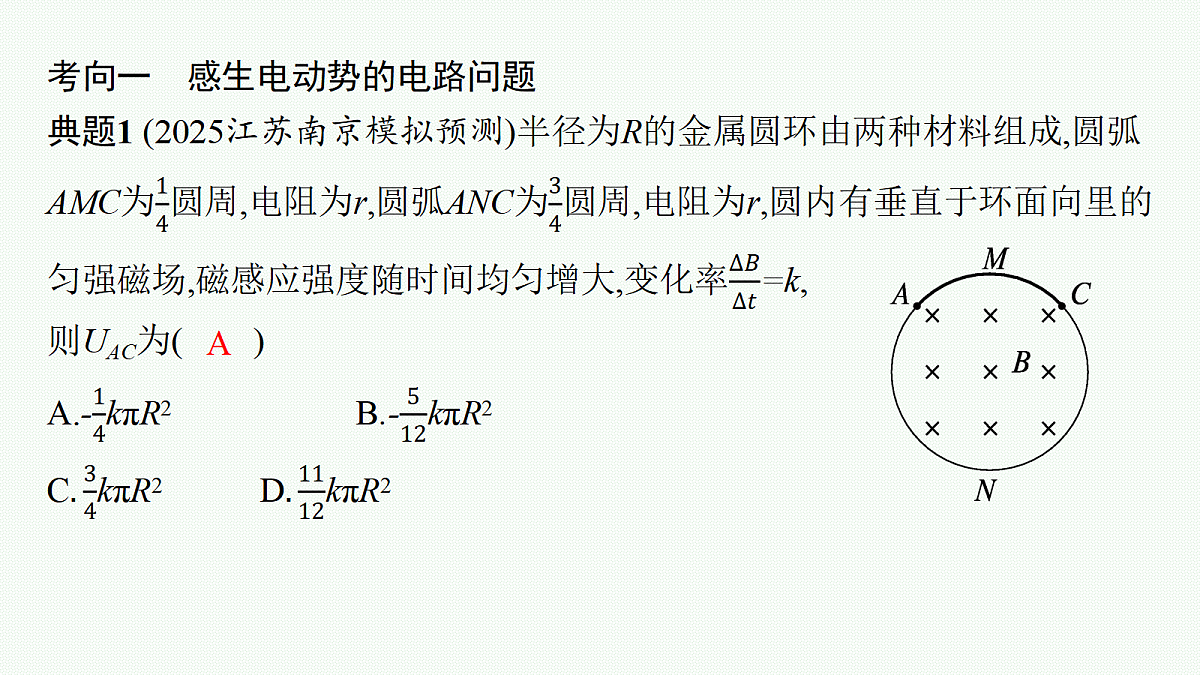

考向二　动生电动势的电路问题典题2 (多选)(2025湖北黄冈模拟预测)如图所示,两足够长的平行光滑金属导轨水平固定,间距为1 m,导轨所在空间存在磁感应强度大小为0.5 T的匀强磁场,磁场方向竖直向下,导轨左端接有阻值为0.5 Ω的定值电阻R。质量为0.5 kg、长度为1 m、电阻为0.5 Ω的金属杆MN静止放置在导轨上。现对金属杆施加一个水平向右的作用力F使金属杆从静止开始做加速度大小为2 m/s2的匀加速直线运动,导轨电阻不计,金属杆运动过程中始终与导轨垂直且接触良好,下列说法正确的是(　　)A.t=2 s时,金属杆两端的电压为2 VB.t=2 s时,金属杆受到的安培力大小为1 NC.t=2 s时,作用力F做功的功率为8 WD.在0~2 s内,通过电阻R的电荷量为4 C
典题3 (多选)(2026福建福州月考)如图甲所示,一单匝带缺口(缺口很小)的刚性金属圆环固定在水平面内,圆环阻值r=1 Ω,缺口两端引出两根导线,与阻值R=9 Ω的定值电阻构成闭合回路,圆环内的磁通量变化如图乙所示,规定磁通量方向垂直于线圈所在平面向里为正,不计导线的电阻,下列说法正确的是(　　)A.0~1 s内圆环中的感应电流方向沿顺时针方向B.0~1 s内和1~2 s内感应电流方向相同C.2~4 s内,电阻R两端电压Uab=4.5 VD.0~1 s内圆环有扩张趋势,且感应电流大小为0.2 A
考向二　动生类图像问题(1)问题类型由闭合线圈的运动过程画出I-t图像或E-t图像。(2)分析方法①电动势大小:E=Blv。要注意是单边切割还是双边切割(感应电动势同向相加、反向相减);等效长度:导线在磁场部分首尾相连,垂直于速度方向上的投影长度。②电动势方向:用右手定则判断。
