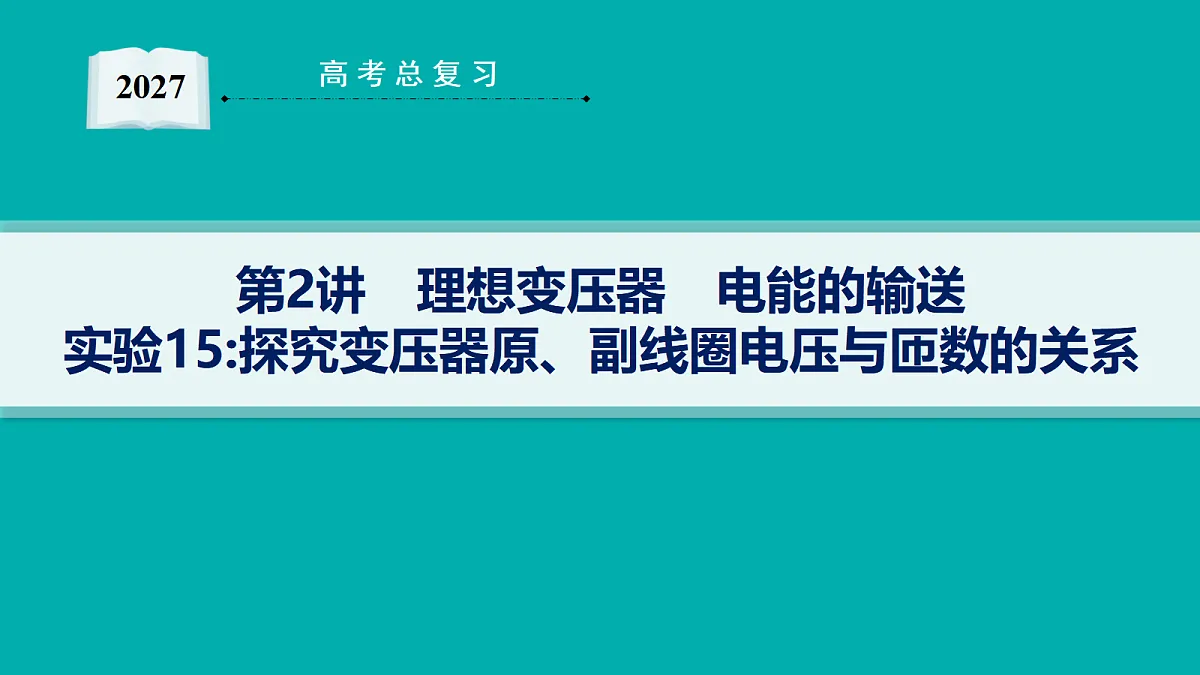

2027届高三物理一轮复习课件第13章 第2讲 理想变压器 电能的输送 实验15：探究变压器原、副线圈电压与匝数的关系

这是一份2027届高三物理一轮复习课件第13章 第2讲 理想变压器 电能的输送 实验15：探究变压器原、副线圈电压与匝数的关系，共38页。PPT课件主要包含了考点二电能的输送，强基础•教考衔接，研考点•精准突破，ADE等内容，欢迎下载使用。

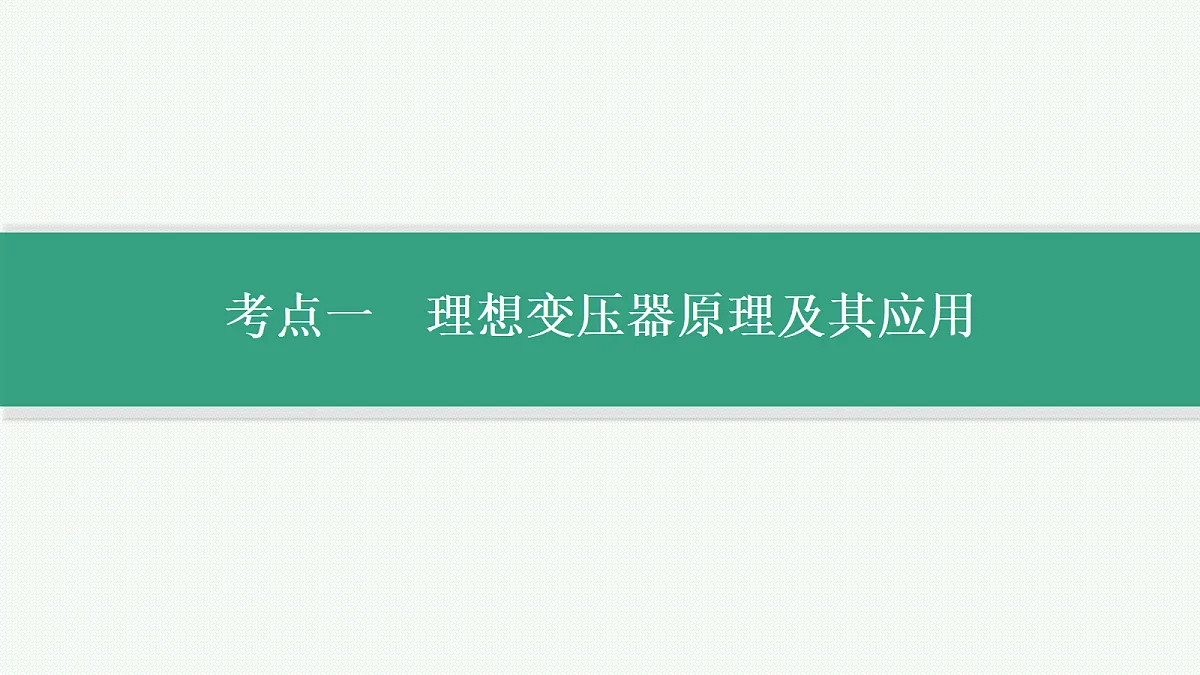

考点一　理想变压器原理及其应用

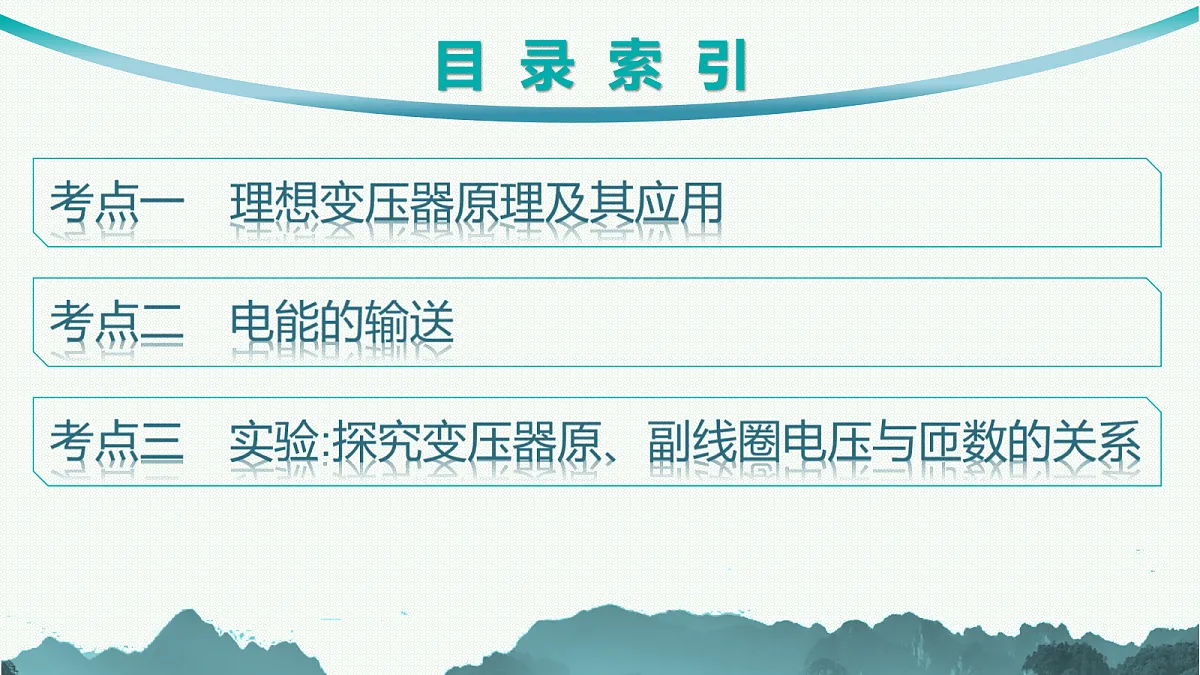

目 录 索 引
考点三　实验:探究变压器原、副线圈电压与匝数的关系

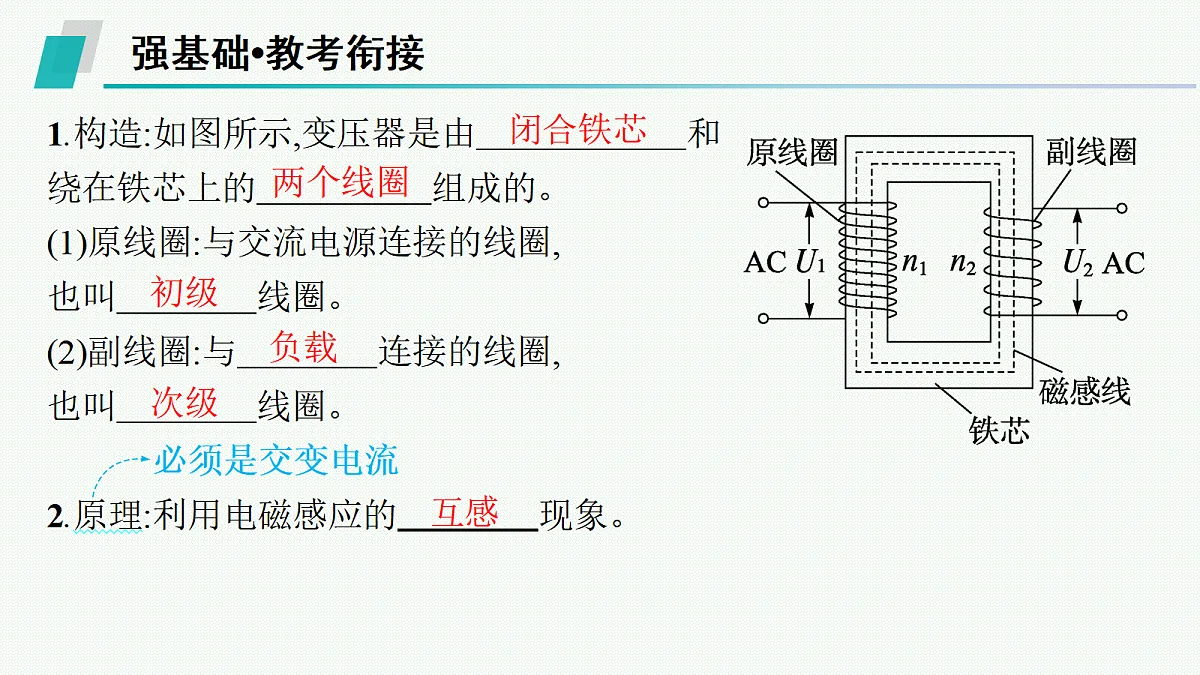

1.构造:如图所示,变压器是由　　　　　　和绕在铁芯上的　　　　　组成的。(1)原线圈:与交流电源连接的线圈,也叫　　　　线圈。(2)副线圈:与　　　　连接的线圈,也叫　　　　线圈。 必须是交变电流2.原理:利用电磁感应的　　　　现象。

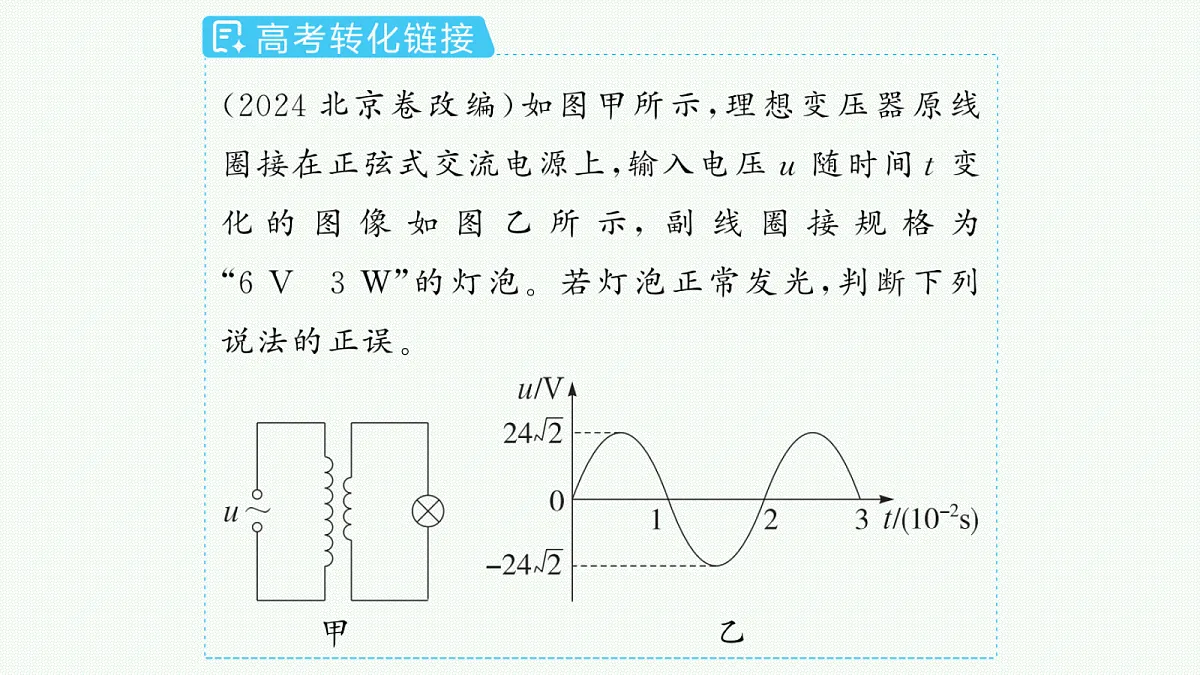

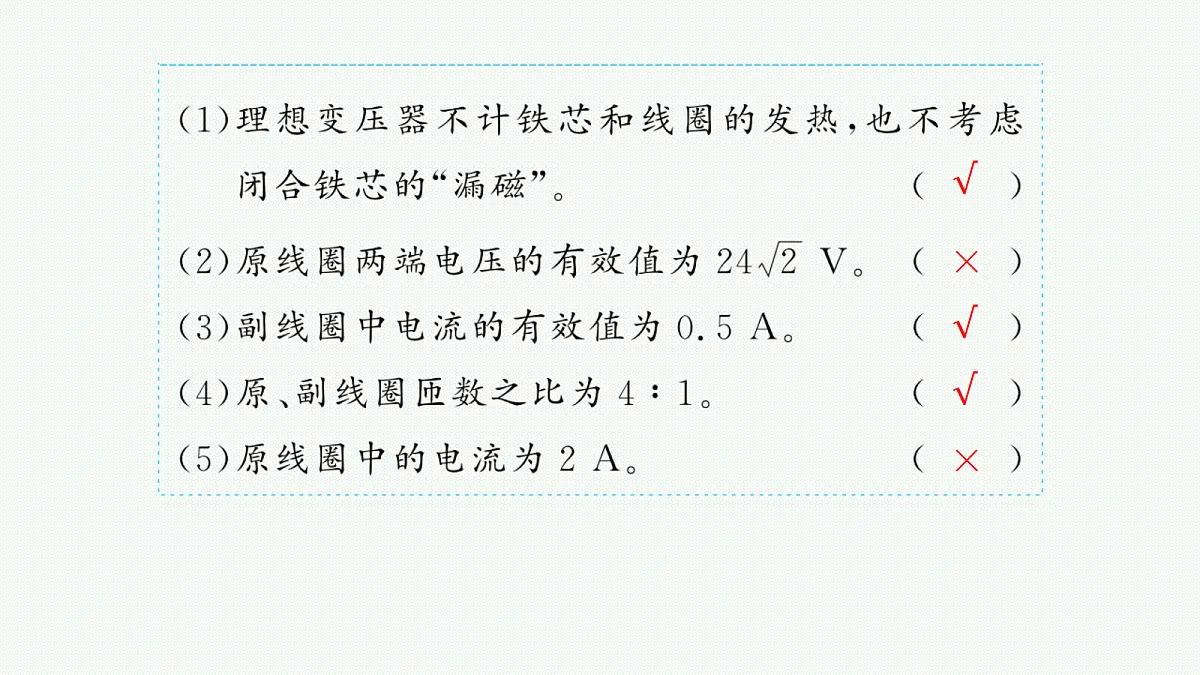

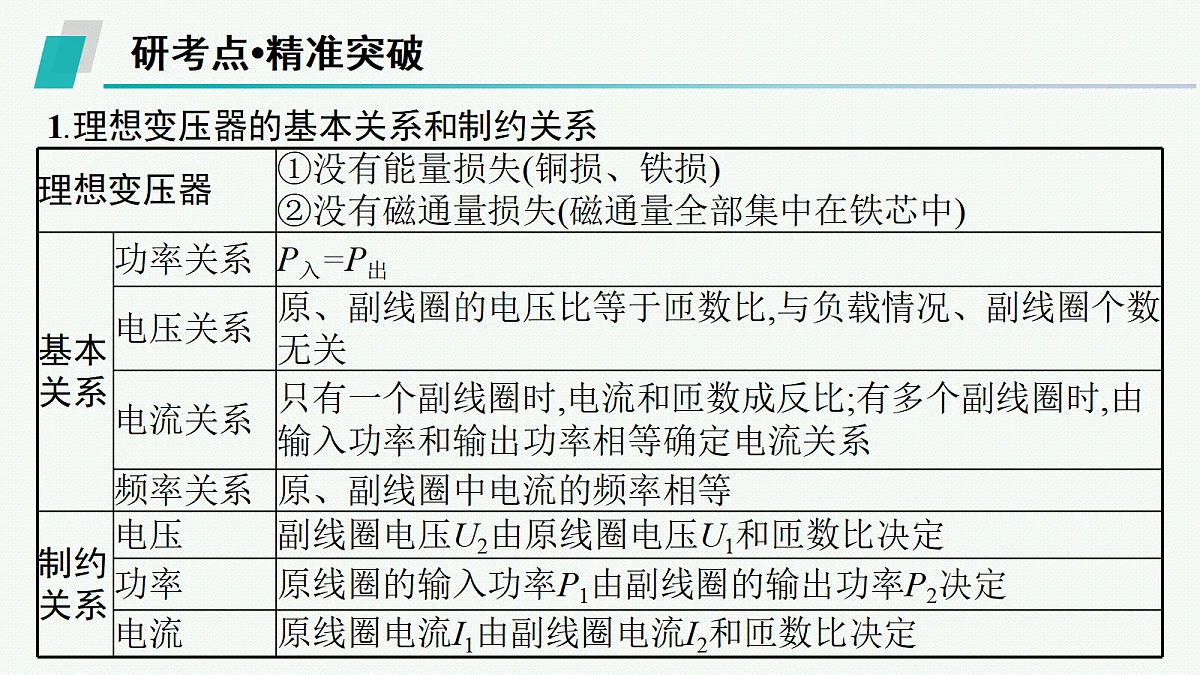

1.理想变压器的基本关系和制约关系

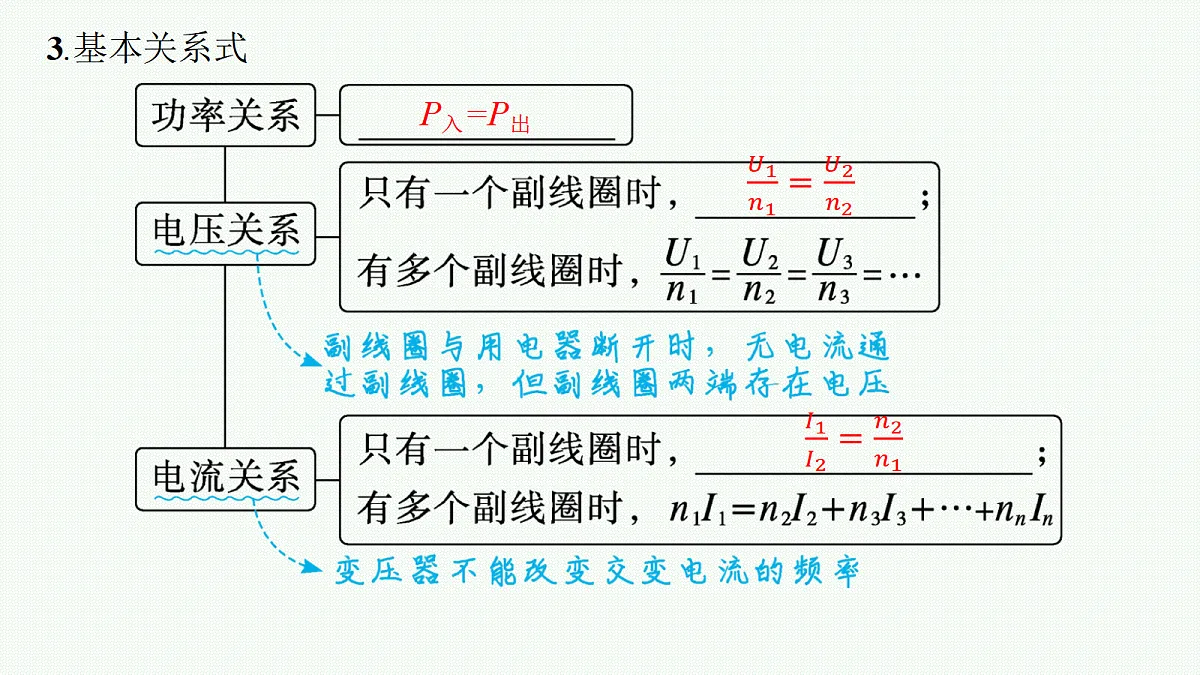

2.自耦变压器自耦变压器(又称调压器),它只有一个线圈,其中的一部分作为另一个线圈,当交流电源接不同的端点时,它可以升压也可以降压,变压器的基本关系对自耦变压器均适用,如图所示。
考向二　交变电路的动态分析典题2 (多选)(2026浙江金华期中)如图所示,交流发电机为右侧电路供电,发电机线圈电阻和输电线电阻均不计,电压表和电流表均为理想电表,变压器为理想变压器,副线圈两端接有滑动变阻器R以及定值电阻R1。保持线圈ABCD在磁场中匀速转动,下列说法正确的是(　　)A.当线圈ABCD位于图示位置时,电压表V1的示数最大B.滑动变阻器的滑片向下滑动,电压表V2的示数变大C.滑动变阻器的滑片向下滑动,原线圈的电流增大D.滑动变阻器的滑片向下滑动,电流表A和电压表V2的示数变化大小分别为ΔI和ΔU2,ΔU2与ΔI比值不变
考向二　特殊变压器典题3 (2025江苏泰州模拟)如图所示,理想变压器a、b两端与电压为U1的正弦交流电源相连,I1表示流过a、b端的电流,I2表示流过R的电流,U2表示R两端的电压有效值,P表示变压器输入电功率。将滑片从M点顺时针匀速转动到N点,从开始转动计时,下列描述上述物理量随时间变化的图像可能正确的是(　　)
1.输电过程(如图所示)2.输电导线上的能量损耗主要是由输电线的电阻发热产生的,表达式为Q=　　　　　。
“三招”破解远距离输电问题1.理清三个回路
规律总结输电线路功率损失的四种计算方法
1.变压器是由原线圈、副线圈和铁芯组成的。　　　 　　　通过原线圈时在铁芯中产生磁场,由于电流的大小、方向在不断变化,铁芯中的磁场也不断变化,变化的磁场在副线圈中产生感应电动势,副线圈就存在输出电压。若铁芯不漏磁,则原、副线圈磁通量时刻相同 互感原理2.本实验通过与副线圈相连接的　　　　　　,观察原线圈电压变化时,副线圈的输出电压的变化;通过改变原、副线圈匝数,探究原、副线圈的　　　　与　　　　的关系。3.用　　　　　　　法研究。
典题6 (2025四川绵阳模拟)在“探究变压器线圈两端的电压与匝数的关系”实验中,某同学采用了如图所示的可拆式变压器进行研究,图中各接线柱对应的数字表示倍率为“×100”的匝数。(1)本实验中,实验室有下列器材:A.可拆变压器(变压器铁芯、两个已知匝数的线圈)B.条形磁体C.直流电源D.多用电表E.开关、导线若干上述器材在本实验中需要的有　　　　　(填器材序号),本实验中还需要用到的器材有　　　　　　　。
(2)实验中,电源接变压器原线圈“0”“8”接线柱,副线圈接“0”“4”接线柱,副线圈所接电表的示数为5.0 V,若变压器是理想变压器,则原线圈的电压应为　　　　。A.18.0 VB.5.0 VC.10.0 VD.2.5 V(3)组装变压器时,该同学没有将铁芯闭合,如图所示,原线圈接12.0 V的学生电源,原、副线圈的匝数比为8∶1,副线圈两端接交流电压表,则交流电压表的实际读数可能是　　　　。 VB.96.0 VC.1.5 VD.0
