上课容易犯困？注意力不集中？
当教室里人满为患，门窗紧闭时，空气无法有效流通，这看似平常的场景，实则暗藏影响学习效率的“隐形危机”。
二氧化碳浓度飙升多人呼吸导致CO₂积聚，远超舒适标准，是引发嗜睡、头晕的直接诱因。
空气流通陷入停滞新鲜空气无法进入，室内污染物、异味滞留，形成闷热、压抑的学习环境。
大脑运转效率降低缺氧状态下，注意力难以集中，记忆力衰退，学习效率大打折扣。
现状警示：这不仅仅是“春困秋乏”，更是环境问题发出的信号。改善教室通风，是提升学习体验的第一步。
还记得物联网系统设计四步法吗？
深入调研实际应用场景与痛点，明确系统的功能目标、性能指标及约束条件，输出精准的需求规格书，为后续设计奠定基础。
将系统拆解为感知层、网络层、平台层与应用层，定义各层级的通信协议、数据格式及交互逻辑，构建高内聚低耦合的架构体系。
完成核心元器件选型、原理图绘制与PCB版图设计，通过打样焊接与硬件调试，实现传感器、控制器与通信模块的物理集成。
开展功能完整性、数据传输稳定性及边缘场景压力测试，基于实测数据迭代优化软硬件逻辑，确保系统可靠运行。
今天的挑战：设计一套教室自动通风系统！
运用物联网技术，通过温湿度、CO₂浓度等传感器实时监测环境数据，结合智能算法自动调控通风设备，有效解决传统教室通风不及时、空气质量差的难题，打造健康舒适的学习环境。
本节课需完成系统的整体方案设计与建模工作。明确传感器部署位置、数据传输方式及控制逻辑，绘制清晰的系统架构图与功能模块图，为后续的硬件选型、开发与编程实现奠定坚实基础。
需求分析：挖掘真实需求
一个理想的自动通风系统，究竟应该具备哪些核心功能，才能真正解决环境调节的痛点，兼顾舒适度、节能性与智能性？
结合教室、宿舍或家中的真实经历，分组讨论并列出你认为必不可少的功能点，用思维导图的形式记录下来。
“深入生活场景，才能挖掘出真正的用户需求”

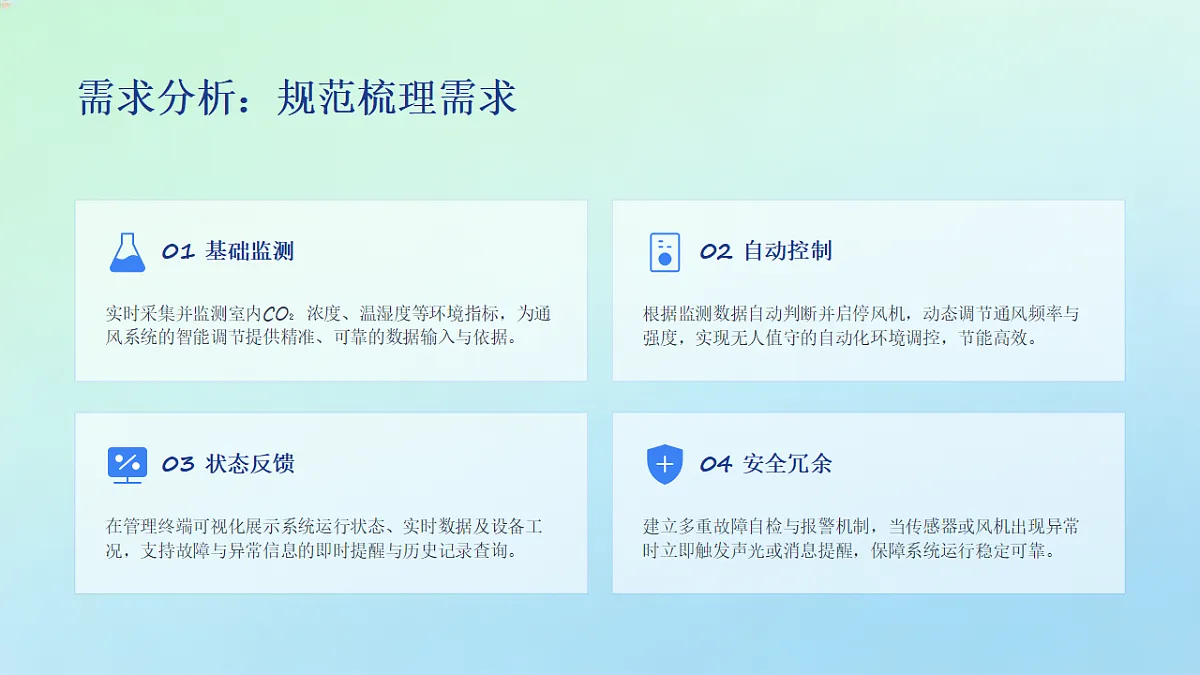

需求分析：规范梳理需求
实时采集并监测室内CO₂浓度、温湿度等环境指标，为通风系统的智能调节提供精准、可靠的数据输入与依据。
根据监测数据自动判断并启停风机，动态调节通风频率与强度，实现无人值守的自动化环境调控，节能高效。
在管理终端可视化展示系统运行状态、实时数据及设备工况，支持故障与异常信息的即时提醒与历史记录查询。
建立多重故障自检与报警机制，当传感器或风机出现异常时立即触发声光或消息提醒，保障系统运行稳定可靠。
需求分析：关键指标——阈值
01 / 何时启动通风？——阈值设定
依据《中小学教室空气质量规范》，将教室二氧化碳安全阈值设定为1000 ppm。这一数值是平衡能耗与室内空气质量的黄金分割点，也是保障师生认知效率与身体健康的关键红线。
浓度 > 1000 ppm → 自动开启当传感器监测到浓度超标，系统即刻触发强力通风模式，快速引入新风置换污浊空气，直至浓度回落。
浓度 < 1000 ppm → 自动关闭/低功耗空气质量恢复至安全区间后，系统自动切换至待机状态或维持低风量运行，兼顾空气流通与能源节约。
CO₂ 安全临界值保障学习环境的关键基准线

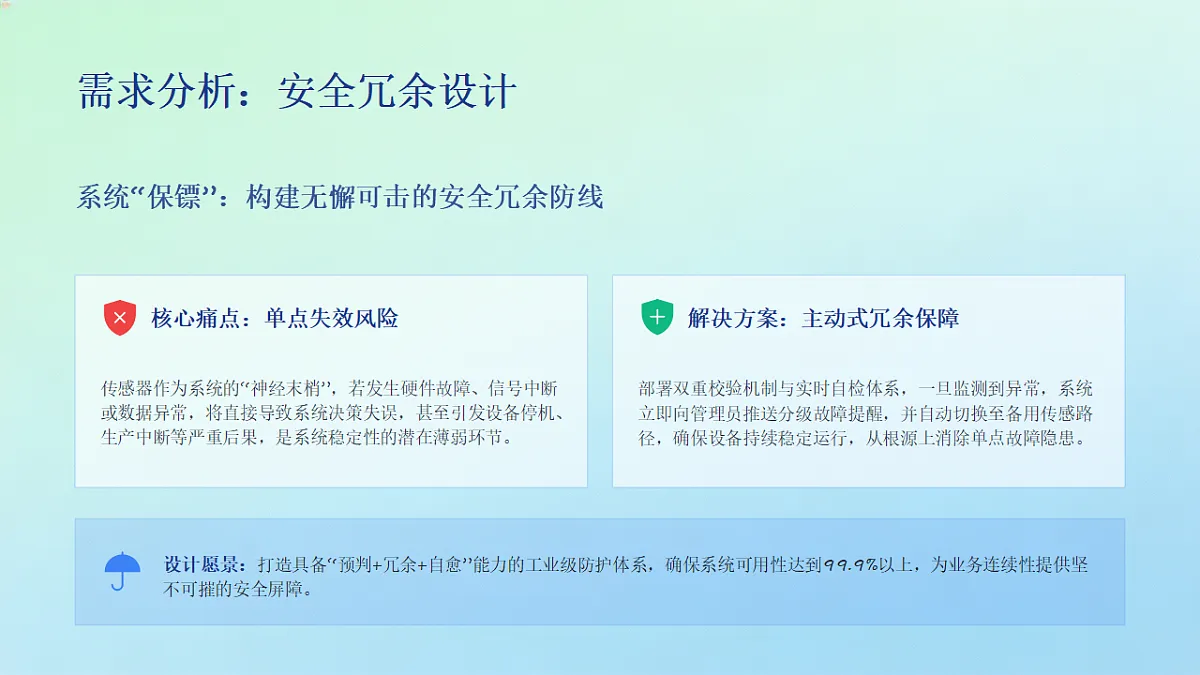

需求分析：安全冗余设计
系统“保镖”：构建无懈可击的安全冗余防线
核心痛点：单点失效风险
传感器作为系统的“神经末梢”，若发生硬件故障、信号中断或数据异常，将直接导致系统决策失误，甚至引发设备停机、生产中断等严重后果，是系统稳定性的潜在薄弱环节。
解决方案：主动式冗余保障
部署双重校验机制与实时自检体系，一旦监测到异常，系统立即向管理员推送分级故障提醒，并自动切换至备用传感路径，确保设备持续稳定运行，从根源上消除单点故障隐患。
设计愿景：打造具备“预判+冗余+自愈”能力的工业级防护体系，确保系统可用性达到99.9%以上，为业务连续性提供坚不可摧的安全屏障。
物联网三层架构：系统的骨架
01 应用层 · 智能中枢负责数据的智能分析、决策处理与可视化呈现，连接用户与物联世界，提供交互界面与管理平台，是系统的“大脑”，实现数据的价值转化。
02 网络层 · 信息动脉承担数据的高速传输与路由转发，融合5G、WiFi、蓝牙、NB-IT等通信技术，构建稳定可靠的信息通道，是连接感知与应用的“神经”。
03 感知层 · 数据之源通过传感器、RFID、摄像头等设备实现对物理世界的全面感知与数据采集，是物联网系统的“五官”，为上层应用提供最基础的数据支撑。
感知层：系统的“五官”
核心硬件：CO₂ 传感器
采用高精度电化学检测原理，专为室内环境设计。具备强抗干扰性与快速响应能力，能在复杂场景下持续捕捉环境中 CO₂ 浓度的细微变化，是感知层数据采集的物理基础。
核心功能：模数信号转换
将环境中 CO₂ 浓度转化为微弱的模拟电信号，通过内置 AD 转换模块将其量化为标准化数字信号。这一过程实现了物理世界信息向数字世界的转化，为后续智能决策提供可靠数据支撑。
工业级变送器实物图，支持宽电压与多协议输出
网络层：系统的“神经”
核心硬件：WiFi微控制器选用高性能ESP32系列模组，集成双核处理器与双频WiFi，提供强大的算力与稳定的无线连接能力，是物联网设备的理想控制核心。
关键职能：云端双向交互承担“数据枢纽”角色，实时将传感器采集的环境数据加密上传至云端平台，并即时响应云端下发的控制指令，实现远程监控与智能联动。
ESP32 开发板：低功耗、高集成的无线通信解决方案
应用层：系统的“大脑”
云端服务：智能决策中枢
作为系统的“算力心脏”，负责海量数据的实时汇聚、清洗与存储，并运行核心算法模型，执行复杂的智能判断逻辑，为教育场景提供毫秒级的决策支持。
教师终端：交互与干预窗口
支持PC端与移动端多屏协同，让教师随时随地查看可视化数据看板与学情分析报告。同时支持人工介入，根据实际教学情况进行策略微调与手动干预，实现人机协同的最优解。
高性能云端基础设施，为智慧教育提供坚实可靠的算力保障
梳理数据流：数据是如何流动的？
CO₂传感器实时监测环境中二氧化碳浓度，精准捕捉空气质量变化，为系统提供最前端的感知数据输入。
WiFi控制器作为数据中转站，将采集到的传感数据通过WiFi协议高速、稳定地传输至云端服务器进行处理。
云端管理平台基于预设的算法与浓度阈值，对上传数据进行实时分析与逻辑判断，自动生成并下发控制指令。
新风通风机接收云端指令并立即响应，自动调节风机运行档位与风量，快速改善室内空气，形成闭环控制。
? 核心价值：通过“感知-传输-决策-执行”的全链路数字化闭环，实现对室内空气质量的毫秒级响应与智能化调控。
单向执行 · 无反馈调节机制
系统仅依据预设指令单向输出，不采集结果也不修正偏差。如同发射烟花，指令发出后便独立运行，对过程中的干扰无法响应，输出结果完全依赖初始设定。
特性：结构简单、成本低、响应快，但抗干扰差，仅适用于无扰动场景。
闭环反馈 · 动态修正偏差
引入反馈回路，实时监测输出并与目标值对比。一旦出现偏差，系统会自动调整输入以消除误差。如同恒温空调，持续感知室温并动态调节，确保精准达到设定温度。
特性：控制精度高、抗干扰强、自适应好，是现代自动控制的主流模式。
? 核心区别：是否存在“反馈回路”，决定了系统能否自主修正偏差，是智能控制的关键标志。
控制端直接向执行设备下发指令，形成单一方向的指令流。▶ 逻辑链路：用户指令 → 设备执行无任何反向的状态数据回传，是最简单的控制模式。
系统处于“盲控”状态，无法确认指令是否成功被接收或执行。⚠ 局限性：无法自动纠错与调整即便设备故障或环境变化，控制端也无法感知，更无法做出实时的策略修正。
最常见的场景：手机APP远程手动控制家电。? 场景：远程开关灯点击“关灯”后，手机不会收到灯是否真的关闭的反馈。若网络延迟或设备断电，用户无法实时知晓结果。
总结：开环控制结构简单、成本低，适用于控制要求不高、环境相对稳定的场景，但缺乏智能闭环的可靠性。
利用温湿度、CO₂等智能传感器，全天候捕捉环境数据，为系统决策提供精准、实时的输入源。
内置算法实时分析采集数据，对比预设的环境阈值，自动判定是否需要干预及具体的调节策略。
驱动新风、空调等执行设备按指令动作，实时调节环境参数，确保室内环境始终处于舒适区间。
执行后的环境数据实时回传至系统，形成完整的闭环回路，实现动态自适应与持续优化。
典型应用：智慧教室的“呼吸式”闭环管理
系统持续监测教室内CO₂浓度与温湿度，一旦指标超标，自动触发新风系统调节风量；环境达标后则智能降频或关闭。这一过程无需人工干预，实现了“监测-判断-执行-反馈”的全自动循环，既保证了空气质量，又最大化实现了节能减排。
核心区别对比：开环 vs. 闭环
无反馈机制指令单向传递，系统无法获知执行结果，如同“单行道”。
无法自动调整输出结果不可控，需人工介入干预，无法应对环境变化。
典型案例：远程开关灯手机发送指令控制灯的亮灭，不依赖环境光线反馈。
具备反馈回路传感器实时监测结果并传回，形成“指令-执行-监测-修正”的回路。
智能自动调整根据反馈自动修正输出，精准维持目标状态，无需人工干预。
典型案例：自动通风系统监测室内CO₂浓度，自动启停风机，始终保持空气清新。
? 核心洞察：闭环系统的核心优势在于“自我修正”，它将系统从被动的“机械执行”升级为主动的“智能响应”，是实现自动化与智能化控制的关键基础。
深度思考：为什么必须用闭环？
Q：智能通风系统为何不能止步于“开环”控制？
开环局限：单向的“盲操”模式
仅按预设程序机械运行，无法感知室内CO₂、PM2.5等实时变化。面对人员流动、室外污染等动态干扰，无法自动修正，导致能耗浪费或环境不达标。
闭环优势：自适应的“智能大脑”
引入传感器实时反馈，形成“检测→判断→调节”的动态回路。能够根据空气质量数据自动调整风量和风阀，实现精准、节能、稳定的环境控制。
总结：闭环控制是实现从“自动”到“智能”跨越的关键。它赋予了系统“感知”和“决策”的能力，确保在任何动态环境下都能维持最优的空气品质，这是现代化绿色建筑的标配逻辑。
综合应用：最佳方案是自动+手动
01 闭环自动控制 · 核心主导
基于传感器实时采集的环境数据，系统自动分析并调节设备运行，形成“感知-决策-执行”的完整闭环。全天候智能值守，确保温湿度、光照等指标始终稳定在预设的舒适区间，无需人工频繁干预。
02 开环手动控制 · 灵活辅助
保留最高权限的人工介入通道，作为系统的“安全兜底”。在应对突发设备故障、临时教学活动或特殊场景需求时，管理人员可直接接管控制权，进行应急调节或临时参数设定，确保管理的灵活性与安全性。
方案价值：兼顾智能效率与安全可控这种“自动为主、手动为辅”的混合控制模式，完美平衡了智能化带来的高效便捷与人工干预的安全保障。既解决了传统人工管理的低效与滞后问题，又规避了纯自动化系统在极端情况下的失控风险，是实现校园环境精细化、安全化管理的最优解。
以业务场景为核心导向，精准匹配性能指标。拒绝为未使用的功能买单，确保硬件能力与实际负载完美契合。
综合考量采购成本与长期运维开支。在满足需求的前提下，寻找性能与价格的最佳平衡点，避免资源闲置浪费。
不盲目追求高规格参数，优先选择成熟稳定的方案。注重系统的可维护性与扩展性，确保长期稳定运行。
核心箴言：适合的才是最好的，在“极致性能”与“合理成本”之间找到最优解。
感知层硬件：传感器选型
作为感知层的“神经末梢”，传感器负责将物理环境的变化转化为数字信号，是构建智慧环境监测系统的基础。
核心设备：CO₂ 浓度传感器
选用具备高灵敏度的电化学或红外原理传感器，能够实时、稳定地输出环境中二氧化碳浓度数据，为智能通风与空气质量控制提供关键依据。
选型策略：适配性与性价比
针对教室等民用场景，民用级传感器的精度（±50ppm）已完全满足环境监测需求。此举在保证数据有效性的同时，能有效控制部署成本，实现高性价比的规模化应用。
图示：壁挂式 CO₂ 变送模块，支持标准工业通信协议
网络层硬件：控制器选型
核心设备：WiFi 微控制器
必备能力：ADC 模拟信号采集
作为感知层与网络层的桥梁，控制器必须具备多路ADC通道，以实现对温湿度、光照等模拟传感器数据的高精度量化与采集。
推荐选型：ESP32系列模组（双核MCU，集成WiFi/蓝牙，内置12位高精度SAR ADC，完美满足物联网边缘计算需求）。
图示：ESP32 高性能物联网开发板
应用层执行硬件：执行器选型
核心设备：壁挂式新风风机
作为空气调节的末端执行器，新风风机承担着室内外空气置换的关键任务。它能高效过滤室外空气中的颗粒物与有害气体，源源不断地向教室输送富氧新风，同时排出室内的二氧化碳与异味，是保障室内空气质量的核心硬件。
选型关键：空间与功率精准匹配
选型时需根据教室的实际建筑面积、层高及学生人数计算所需新风量。功率过小会导致换气不足，无法稀释室内污染物；功率过大则会增加能耗与运行噪音。建议按人均30m³/h的新风标准进行选型配置。
图示：壁挂式新风系统安装实景，设计紧凑，适配各类教室墙面布局，不占用地面空间，便于维护与管理。
方案综合考量：硬件选型清单
结合教室空间布局与教学场景需求，从设备性能、兼容性及成本效益出发，各小组需针对以下维度讨论并制定硬件配置清单草案。
重点考量：CPU多核性能与散热表现、内存容量（≥16GB）、高速存储（SSD）扩展、以及USB/HDMI等接口的数量与类型是否满足外设连接需求。
重点考量：4K高清显示分辨率、十点触控精度、无线投屏协议兼容性（如AirPlay/HDMI）、屏幕尺寸与教室观看视角的适配度。
03 音视频采集与输出
重点考量：麦克风的拾音距离与降噪能力、摄像头的画质帧率与广角范围、音响的声场覆盖均匀度、以及是否支持远程直播推流。
重点考量：双频Wi-Fi 6的并发连接能力、网络延迟与稳定性、设备供电方式（如POE供电）、以及线槽、支架等安装辅材的隐蔽性。
小组综合探究任务：完成完整设计方案
梳理产品核心功能点，明确用户交互逻辑与业务边界，细化功能优先级与验收标准，形成标准化的需求规格文档。
02 绘制三层架构框图
拆解表现层、业务逻辑层与数据访问层，清晰呈现系统各模块的层级关系、调用流程及接口定义，确保架构的可扩展性。
梳理数据采集、传输、处理、反馈的全链路流向，标注关键节点的数据格式与交互协议，验证系统数据流转的完整性与闭环性。
04 梳理硬件选型清单
依据功能需求与性能指标，筛选适配的主控芯片、传感器及外设模块，对比技术参数，评估硬件成本、功耗与兼容性。
负责将创意与需求转化为可视化的框图与设计稿，梳理清晰的逻辑架构，让抽象方案变得直观易懂，为展示提供有力的视觉支撑。
专注捕捉讨论细节与关键决策，及时整理表格、文档与会议纪要，确保团队的创意火花与成果被完整留存，便于后续复盘与追溯。
提炼成果核心亮点，梳理汇报逻辑，以自信流畅的表达向众人展示团队方案，清晰传递创意价值，展现团队的协作智慧与成果。
清晰的角色分工是高效协作的基石，让每个人发挥所长、各司其职，凝聚团队力量，共创卓越成果。
小组代表登台 · 共话设计蓝图
从需求分析到架构搭建，从界面交互到功能实现，每一个细节都凝聚着团队的心血。此刻，将由小组代表带领我们深入系统设计的核心，拆解设计思路，分享技术选型背后的思考，展现独属于你们团队的创新与智慧。
分享设计灵感来源与独特的解决方案，展现思维的火花与突破常规的创新视角。
深度解析系统架构设计与核心业务逻辑，剖析技术选型的考量与关键功能实现细节。
回顾团队协作的点滴，分享分工配合的经验，讲述共同攻克技术难题的难忘经历。
课堂总结：我们学到了什么？
01 校园场景需求分析
从安防监控、智慧节能、教务管理等真实场景出发，拆解用户核心痛点，明确物联网系统的功能边界与设计目标，为方案落地夯实基础。
02 物联网三层架构设计
解析感知层的信息采集、网络层的数据传输与应用层的智能决策，掌握各层级的技术构成与协同机制，构建稳固的系统技术底座。
03 闭环控制系统逻辑
理解“采集-传输-分析-执行-反馈”的闭环流程，掌握通过负反馈机制实现系统自动调节与稳定运行的核心原理，实现智能化控制。
遵循“需求定义→方案设计→原型开发→测试验证→部署运维”的标准步骤，规范开发流程，提升项目的可落地性与系统的可扩展性。
成功迁移：从理论到实践
我们将居家场景下的LED灯光控制逻辑与设计方法，完整迁移并应用到了智慧教室的照明系统规划中，验证了通用设计模型的跨场景适用性。
下节课，我们将走出设计图纸，进入激动人心的硬件实现环节。亲手搭建电路、烧录程序，将今天的智慧教室灯光设计方案真正落地！
整理课堂笔记，梳理智能系统中“感知-决策-执行”的闭环数据流逻辑。尝试用思维导图的形式，清晰呈现数据在各模块间的流转过程。
结合温湿度与空气质量传感器原理，设计一套家庭自动通风控制方案。需明确场景触发条件、设备联动逻辑，并思考如何实现节能与舒适的平衡。
发挥创新思维，构思一个“多功能智慧教室”综合系统。整合环境监测、智能照明、互动教学等多个子模块，绘制系统架构蓝图，并阐述其核心价值与应用场景。
“ 知行合一，将技术构想转化为具体方案，探索物联网的无限可能。”
