初中物理新沪粤版九年级上册15章微专题四 动态电路中电功率的计算作业课件（放映显示答案）（2026秋）

这是一份初中物理新沪粤版九年级上册15章微专题四 动态电路中电功率的计算作业课件（放映显示答案）（2026秋），共10页。

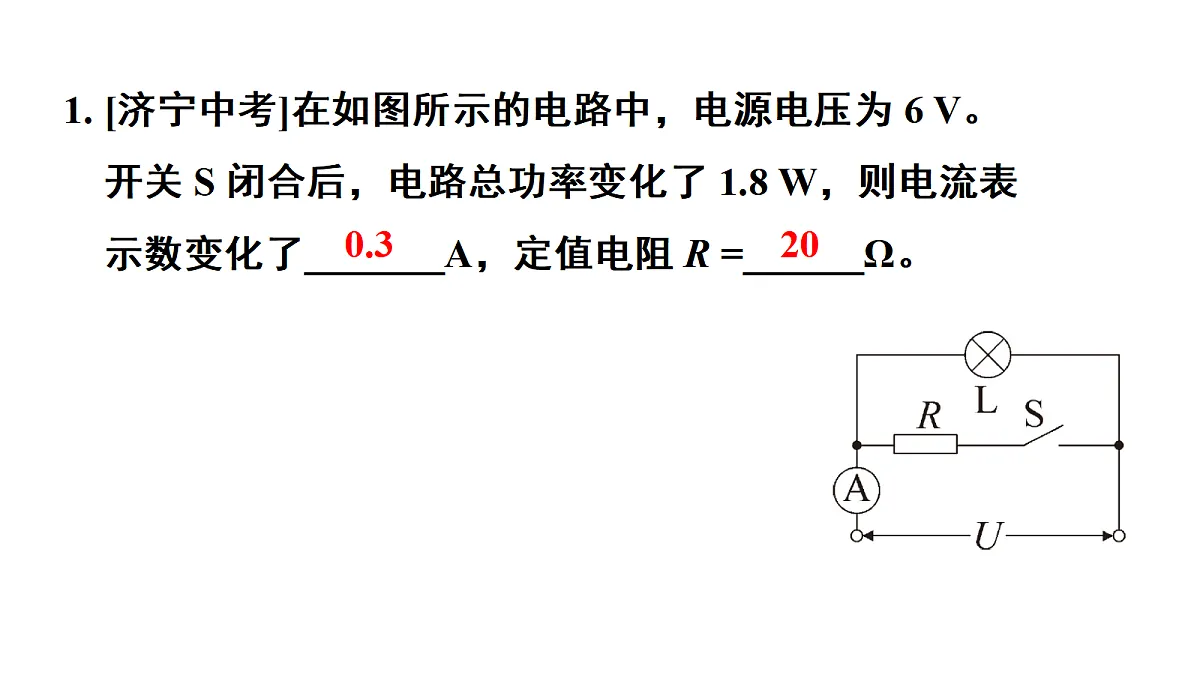

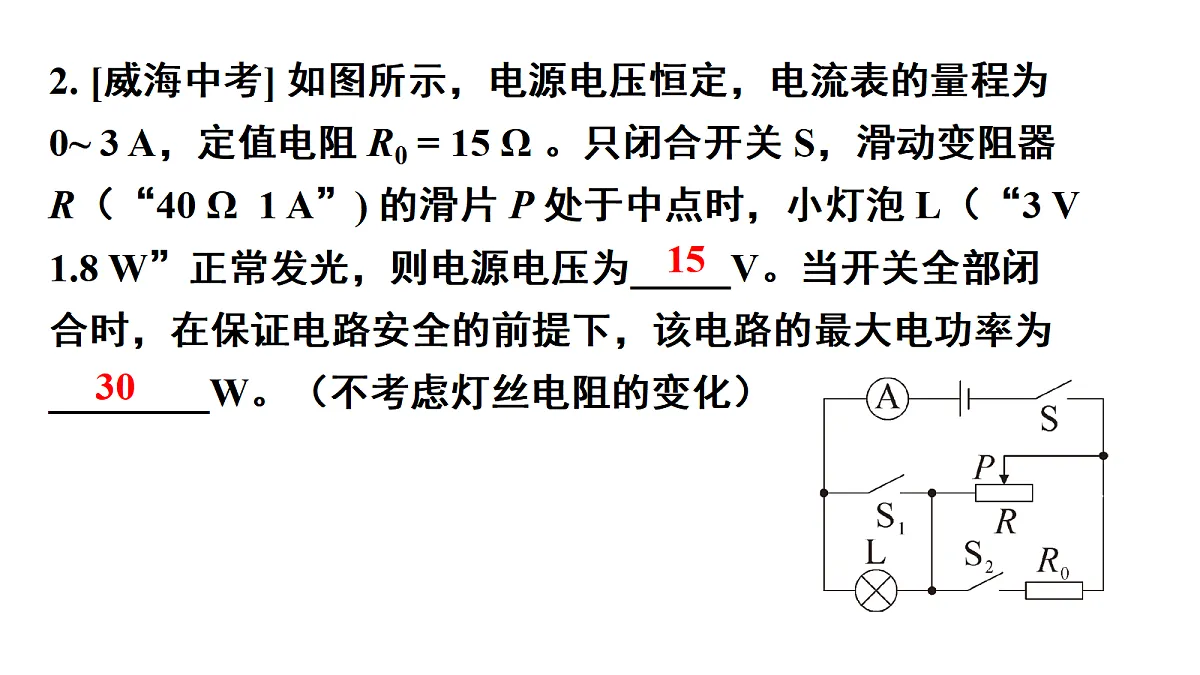

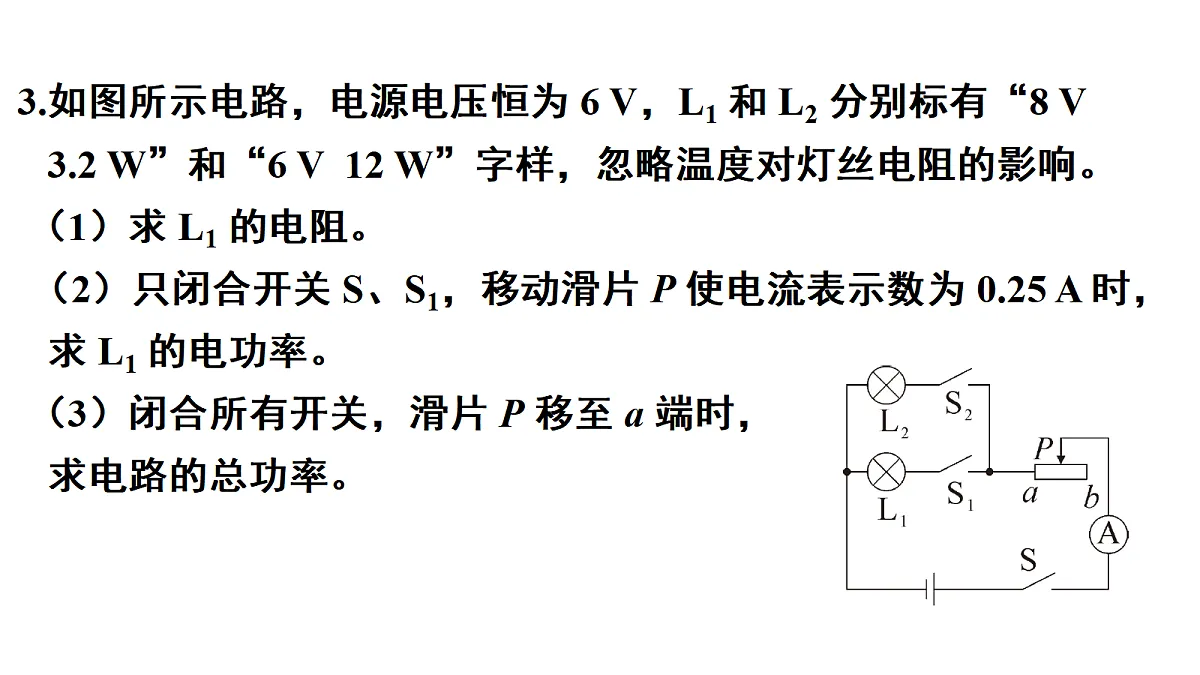

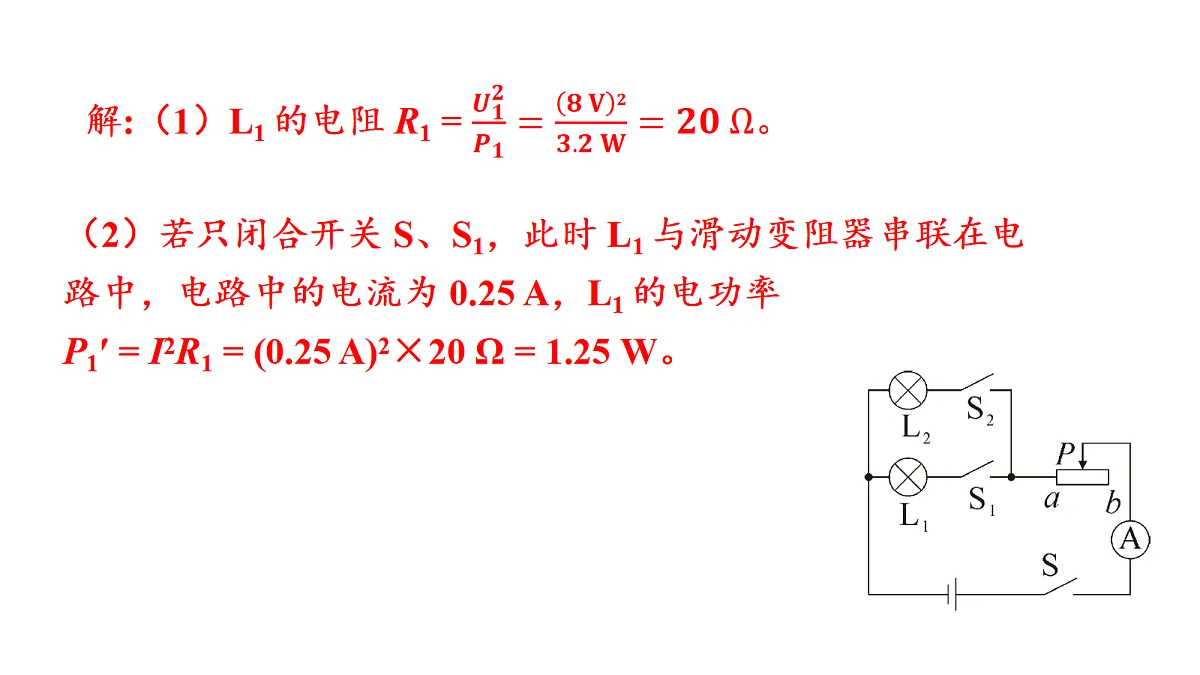

动态电路中电功率的计算1. [济宁中考]在如图所示的电路中，电源电压为 6 V。 开关 S 闭合后，电路总功率变化了 1.8 W，则电流表 示数变化了_______A，定值电阻 R =______Ω。0.3202. [威海中考] 如图所示，电源电压恒定，电流表的量程为0~ 3 A，定值电阻 R0 = 15 Ω 。只闭合开关 S，滑动变阻器 R（“40 Ω 1 A”) 的滑片 P 处于中点时，小灯泡 L（“3 V 1.8 W”正常发光，则电源电压为_____V。当开关全部闭合时，在保证电路安全的前提下，该电路的最大电功率为________W。（不考虑灯丝电阻的变化）15303.如图所示电路，电源电压恒为 6 V，L1 和 L2 分别标有“8 V 3.2 W”和“6 V 12 W”字样，忽略温度对灯丝电阻的影响。 （1）求 L1 的电阻。 （2）只闭合开关 S、S1，移动滑片 P 使电流表示数为 0.25 A 时， 求 L1 的电功率。 （3）闭合所有开关，滑片 P 移至 a 端时， 求电路的总功率。 （2）若只闭合开关 S、S1，此时 L1 与滑动变阻器串联在电路中，电路中的电流为 0.25 A，L1 的电功率 P1′ = I2R1 = (0.25 A)2×20 Ω = 1.25 W。（3）闭合所有开关，滑片 P 移至 a 端时，滑动变阻器接入电路的阻值为 0，此时两灯并联， L1 的电功率 L2 两端电压为 6 V，正常发光，其电功率 P2 ＝12 W，则电路的总功率 P ＝P1″ + P2 ＝1.8 W + 12 W＝13.8 W。4. 如图是一种小型超声波加湿器的内部简化电路，电源电压保持不变， 定值电阻 R0 = 20 Ω，R 为湿敏电阻。闭合开关 S，当空气相对湿度 RH = 70% 时，电流表的示数为 0.18 A，湿敏电阻的阻值随相对湿度 的变化关系如表所示。（1）电源电压是多少？（2）当电压表的示数为 12 V 时，空气的相对湿度是多少?（3）若电流表的量程为 0~0.6 A，电压表的量程为 0~15V，在保证电路安全的情况下，定值电阻 R0 的电功率变化范围是多少？解：由电路图可知，定值电阻 R0 与湿敏电阻 R 串联，电压表测湿敏电阻 R 两端的电压，电流表测电路中的电流。（1）由表中数据可知，当空气相对湿度 RH = 70%时，湿敏电阻的阻值 R = 80 Ω，由串联电路的电阻特点和欧姆定律可知，电源电压U = I(R0 + R) = 0.18 A×(20 Ω + 80 Ω) = 18 V。
