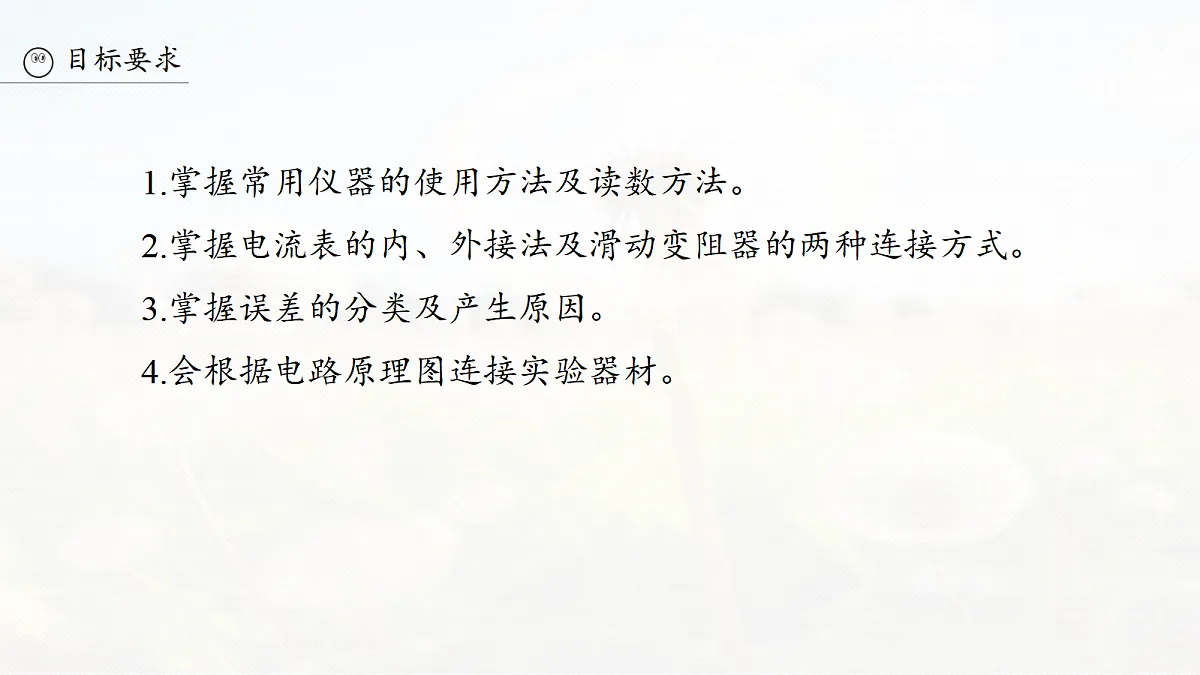

1.掌握常用仪器的使用方法及读数方法。2.掌握电流表的内、外接法及滑动变阻器的两种连接方式。3.掌握误差的分类及产生原因。4.会根据电路原理图连接实验器材。

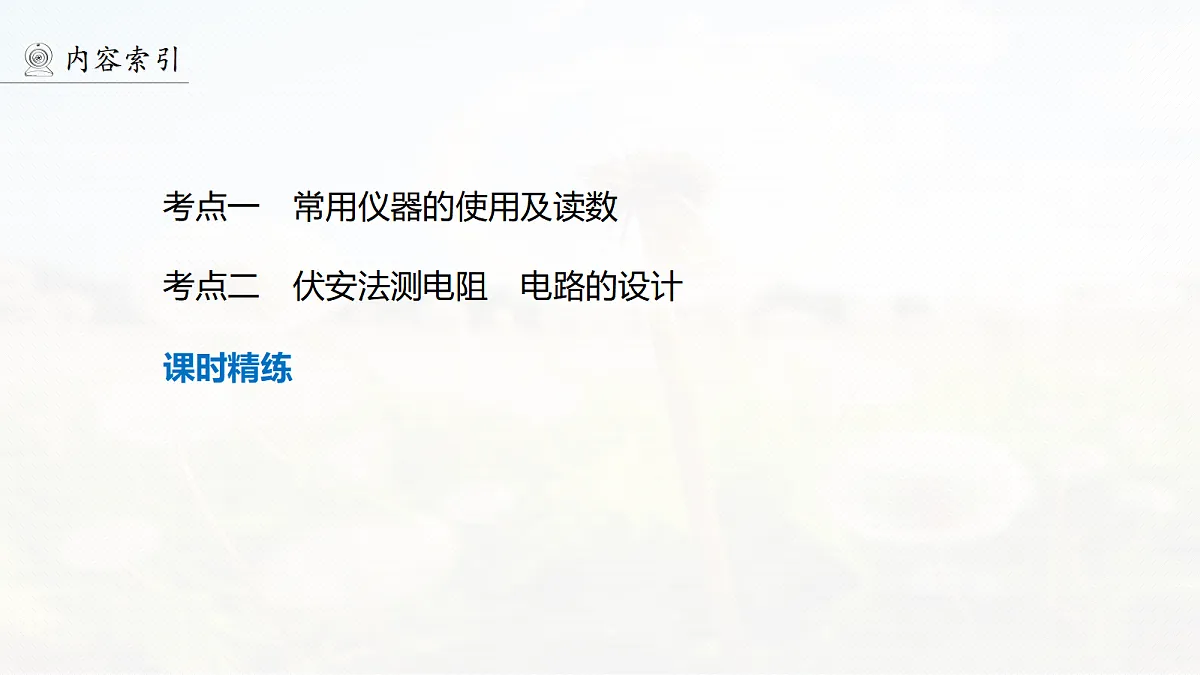

考点一　常用仪器的使用及读数
考点二　伏安法测电阻　电路的设计

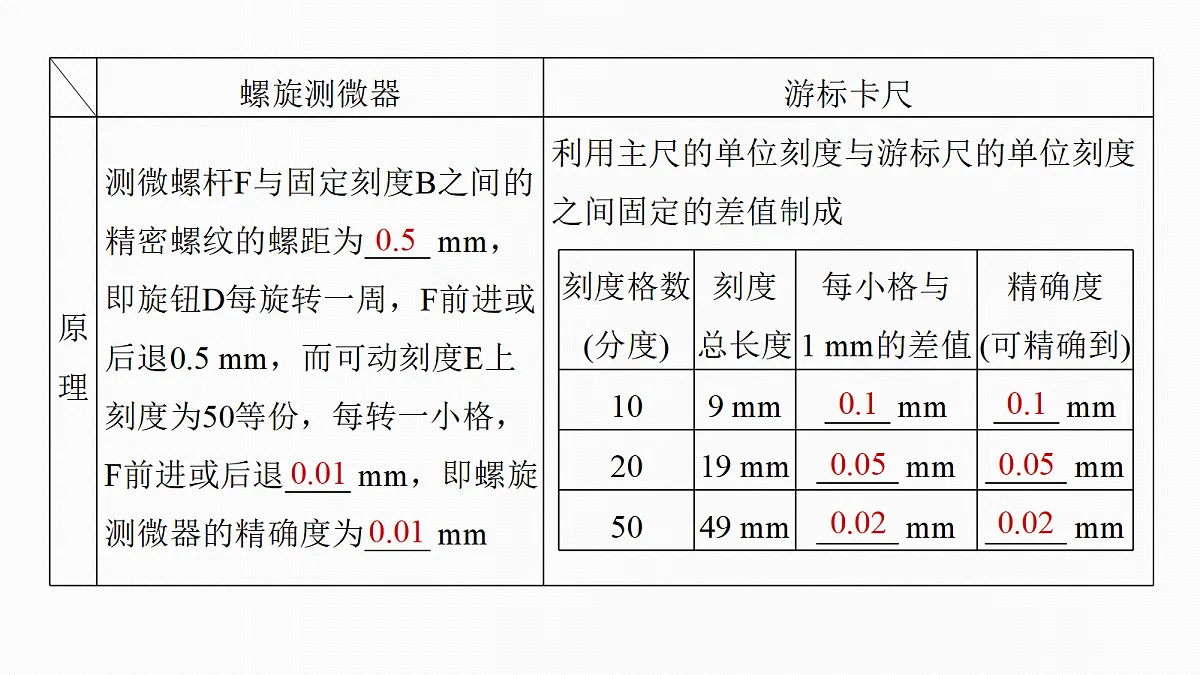

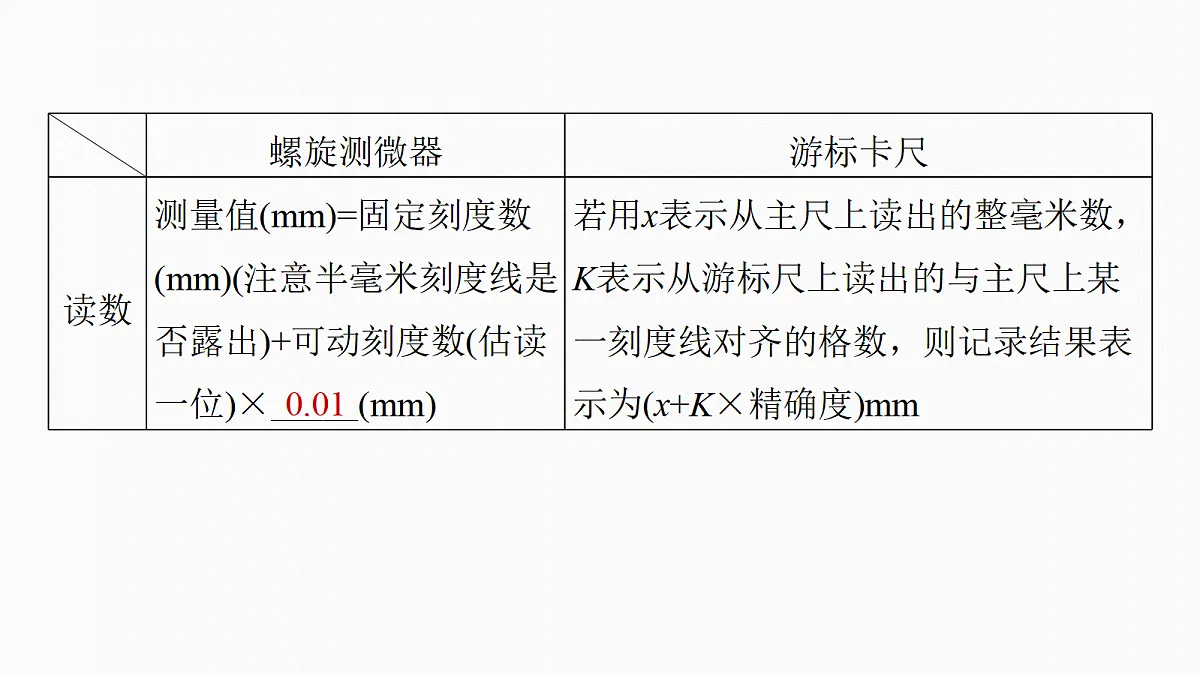

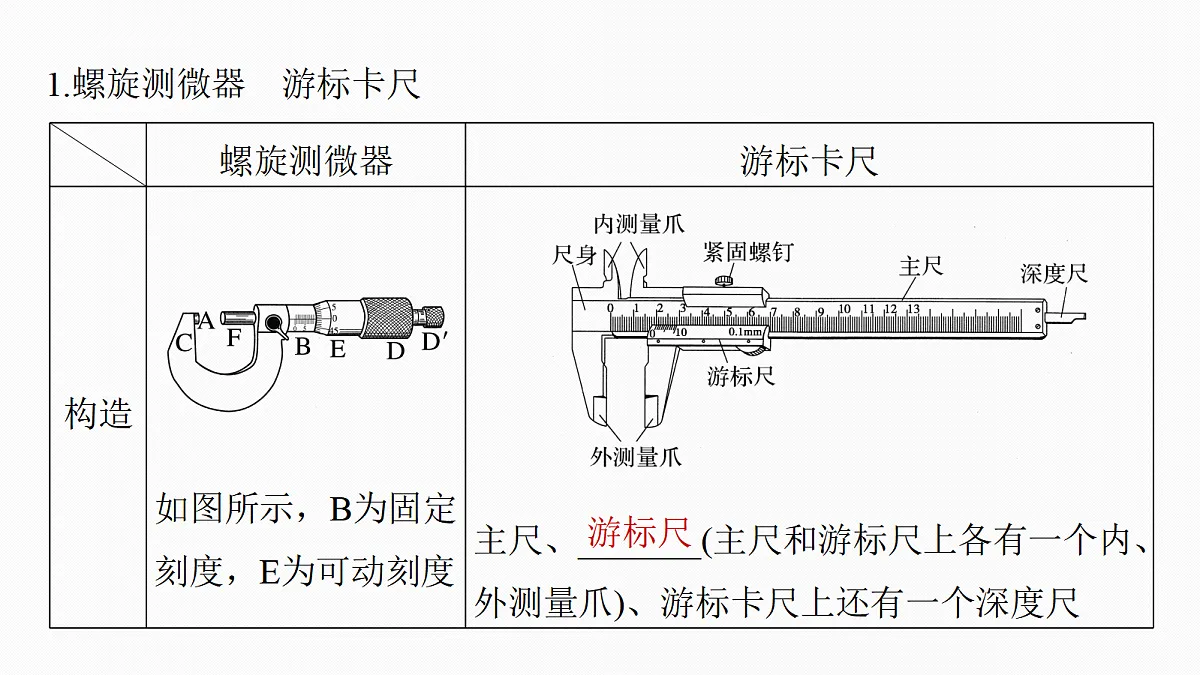

1.螺旋测微器　游标卡尺
　　　 (1)某同学利用三个不同规格的游标卡尺测量三个物体的长度，示数分别如图(a)、(b)、(c)所示，则三个物体的长度分别为_______ mm、_______ mm、_______ mm。
(2)完成下列螺旋测微器的读数(如图所示)。
甲　 　　　 mm　乙　 　　　 mm 丙　 　　　 mm　丁　 　　　 mm
0.487(0.486、0.488均可)
0.537(0.536、0.538均可)
4.075(4.074、4.076均可)
5.665(5.664、5.666均可)
(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表　　　 A，图中表针示数为　　　 A；当使用3 A量程时，对应刻度盘中每一小格代表　　　 A，图中表针示数为　　　 A。
(2)如图乙所示的电表使用较小量程时，每小格表示　　　 V，图中表针的示数为　　　 V；若使用的是较大量程，则这时表盘刻度每小格表示_____ V，图中表针示数为　　　 V。
(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为　　　　 Ω。现欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是______________________________________________。若用两个这样的电阻箱，则可得到的电阻范围为___________。
将“×1 k”挡旋钮调到2，再将“×100”挡旋钮调到0
伏安法测电阻　电路的设计
1.电流表的内、外接法
2.滑动变阻器的两种连接方式
4.实物图连接的注意事项(1)画线连接各元件，一般先从电源正极开始，按照电路原理图依次到开关，再到滑动变阻器，按顺序以单线连接方式将主电路中串联的元件依次串联起来，再将要并联的元件并联到电路中去。(2)连线时要将导线接在接线柱上，两条导线不能交叉。(3)要注意电表的量程和正、负接线柱，要使电流从电表的正接线柱流入，从负接线柱流出。(4)滑动变阻器的接法：限流法，导线分别连接到上、下各一个接线柱上(两个接线柱)；分压法，导线分别连接到上边一个接线柱和下边两个接线柱上(一上两下共三个接线柱)。
5.实验误差分析(1)系统误差①伏安法测电阻系统误差来源：电压表的分流或电流表的分压。②减小系统误差根据题目中给出的电阻大约值，选用合适的实验器材，采用误差小的实验方案(如电流表的内、外接法)。③消除系统误差题目给定的条件充分(电表内阻已知)，合理设计电路可消除系统误差。
(2)偶然误差①电压表、电流表、多用电表、毫米刻度尺、游标卡尺、螺旋测微器等读数误差。②描点、计算等对数据处理造成的误差。③通过多次测量取平均值或图像法可以减小偶然误差。
　　　某同学用伏安法测定待测电阻Rx的阻值(约为10 kΩ)，除了Rx、开关S、导线外，还有下列器材供选用：A.电压表(量程0~1 V，内阻约10 kΩ)B.电压表(量程0~10 V，内阻约100 kΩ)C.电流表(量程0~1 mA，内阻约30 Ω)D.电流表(量程0~0.6 A，内阻约0.05 Ω)E.电源(电动势1.5 V，额定电流0.5 A，内阻不计)F.电源(电动势 12 V，额定电流2 A，内阻不计)G.滑动变阻器R0(阻值范围0~10 Ω，额定电流2 A)
(1)为使测量尽量准确，电压表选用　　，电流表选用　　，电源选用____(均填器材的字母代号)。
(2)画出测量Rx阻值的实验电路图。
(3)该同学选择器材、连接电路和实验操作等步骤均正确，从实验原理上看，待测电阻测量值会______(填“大于”“小于”或“等于”)其真实值，原因是__________________________________________________________。
电压表的读数大于待测电阻两端的实际电压(其他表述正确
　　　某同学用如图甲所示的电路测量一未知电阻的阻值，有以下器材可供选择：待测电阻Rx(阻值约为10 Ω)；电压表V1(量程为6 V，内阻约为2 kΩ)；电压表V2(量程为15 V，内阻约为10 kΩ)；电流表A1(量程为0.6 A，内阻约为0.2 Ω)；电流表A2(量程为3 A，内阻约为0.02 Ω)；单刀双掷开关；滑动变阻器R(最大阻值为10 Ω，允许通过的最大电流为2 A)；
电源E(电动势为12 V，内阻忽略不计)；单刀单掷开关；导线若干。(1)为了较准确地测出待测电阻的阻值，电压表应选择　　　，电流表应选择　　　。
(2)如图乙所示为电路对应的实物图，请用笔画线代替导线将实物图补充完整。
(3)进行测量时，单刀双掷开关应掷于　　(填“a”或“b”)处，该电阻的测量值　　(填“>”“=”或“
