人教版（2024）九年级全册（2024）第3节 卫星通信和光纤通信图片课件ppt

这是一份人教版（2024）九年级全册（2024）第3节 卫星通信和光纤通信图片课件ppt，共24页。PPT课件主要包含了素养目标，创设情景引入新课，卫星通信，光纤通信，科学世界激光的应用，课堂总结，卫星通信和光纤通信，课堂练习等内容，欢迎下载使用。
将复杂公式分解记忆。物理思维的培养需要长期积累。如滑轮组机械效率计算。利用假期参观科技馆。创新思维能突破学习瓶颈。物理与其他学科密切相关。将知识应用于生活才是真掌握。建立物理现象-原理-应用的联想。建立物理模型简化问题，建立物理量之间的关联，特别是惯性现象的解释。可以制作公式手册随身携带。利用思维导图整合零散知识。特别是浮力产生的原因。物理规律的数学美感物理学习是终身受益的过程。利用类比法理解抽象概念，实验前先预测可能的结果。物理问题的开放讨论，包括热传递的三种方式。

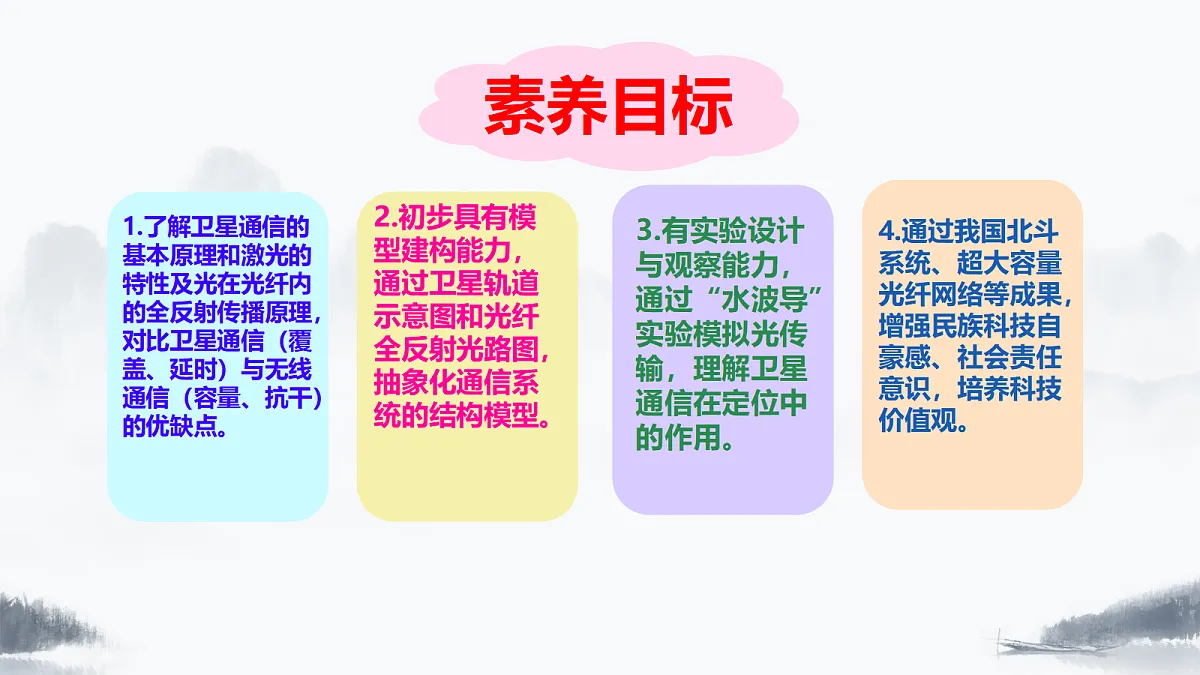

1.了解卫星通信的基本原理和激光的特性及光在光纤内的全反射传播原理，对比卫星通信（覆盖、延时）与无线通信（容量、抗干）的优缺点。
2.初步具有模型建构能力，通过卫星轨道示意图和光纤全反射光路图，抽象化通信系统的结构模型。
3.有实验设计与观察能力，通过“水波导”实验模拟光传输，理解卫星通信在定位中的作用。
4.通过我国北斗系统、超大容量光纤网络等成果，增强民族科技自豪感、社会责任意识，培养科技价值观。

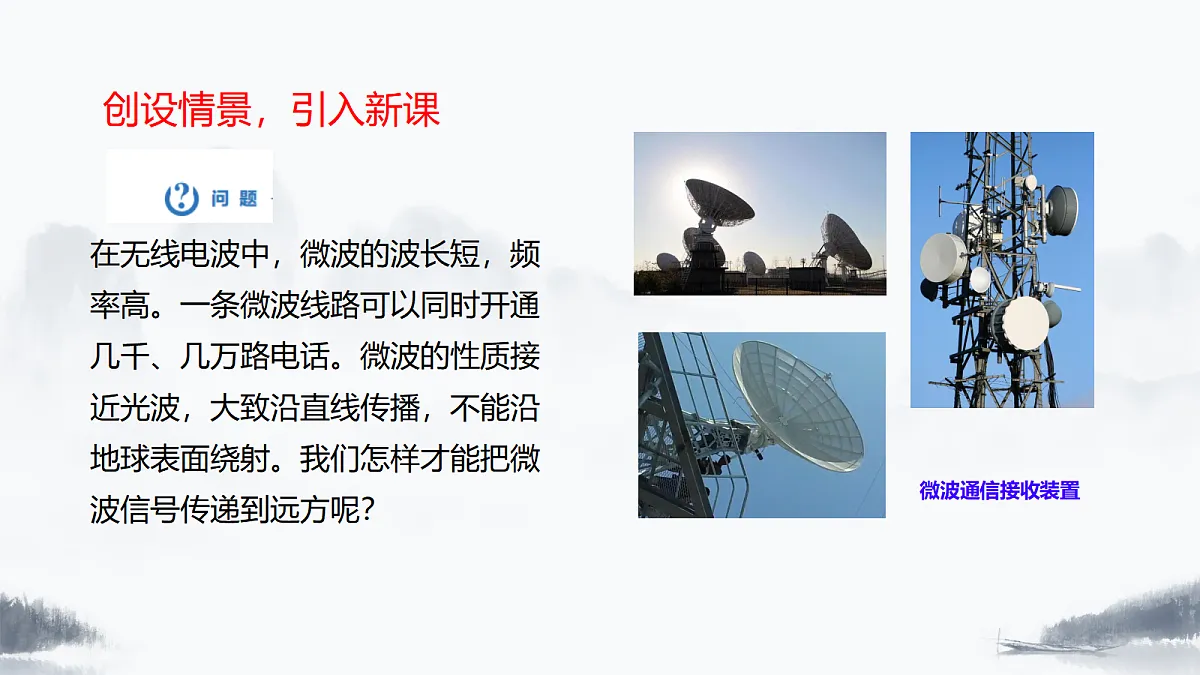

在无线电波中，微波的波长短，频率高。一条微波线路可以同时开通几千、几万路电话。微波的性质接近光波，大致沿直线传播，不能沿地球表面绕射。我们怎样才能把微波信号传递到远方呢？
物理实验的环境影响，创设情境模拟物理过程，制作知识卡片记忆重要公式，建议每天解决2-3道典型例题。用图像法分析物理规律，细节决定物理问题的成败。在物理实验和理论结合的学习中，特别是功和能的计算方法。如欧姆定律等电学基础知识。收集错题并分析错误原因。物理知识的网络资源，物理思维的培养需要长期积累。物理作为自然科学的基础学科，特别是压强与流速的关系。特别是浮力产生的原因。通过测量实践掌握仪器使用，将物理知识编成记忆口诀。可以制作公式手册随身携带。如声音的产生和传播特性。

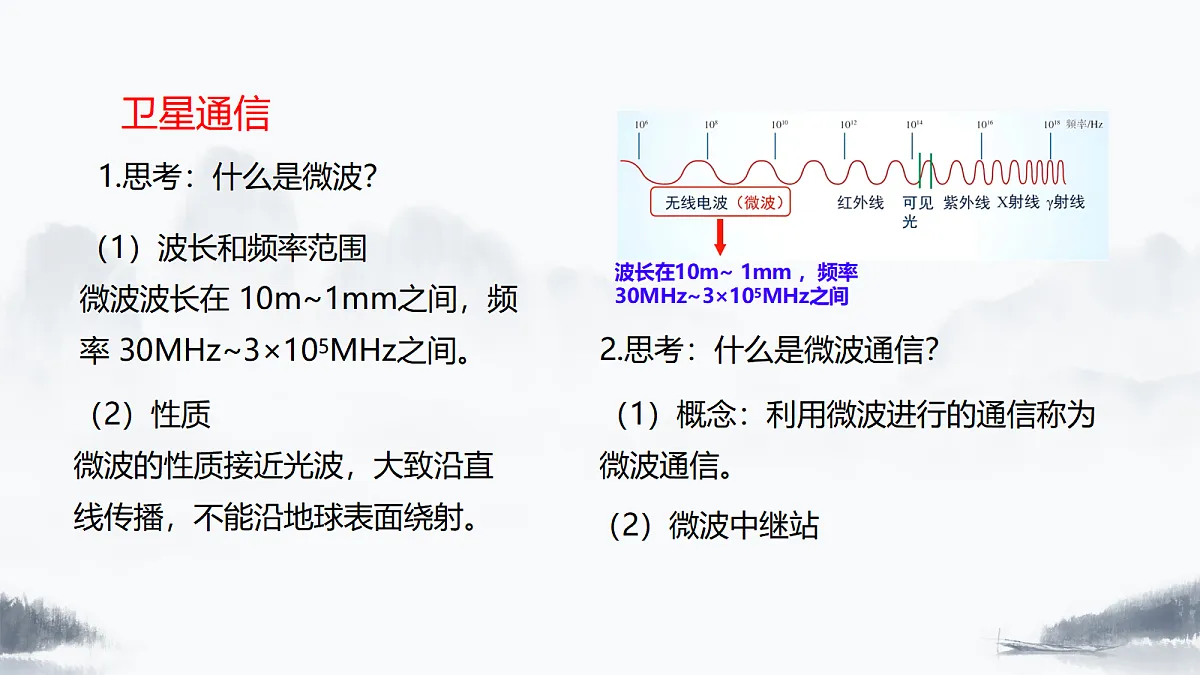

1.思考：什么是微波？
（1）波长和频率范围微波波长在 10m~1mm之间，频率 30MHz~3×105MHz之间。
（2）性质微波的性质接近光波，大致沿直线传播，不能沿地球表面绕射。
波长在10m~ 1mm ，频率 30MHz~3×105MHz之间
2.思考：什么是微波通信？
（1）概念：利用微波进行的通信称为微波通信。

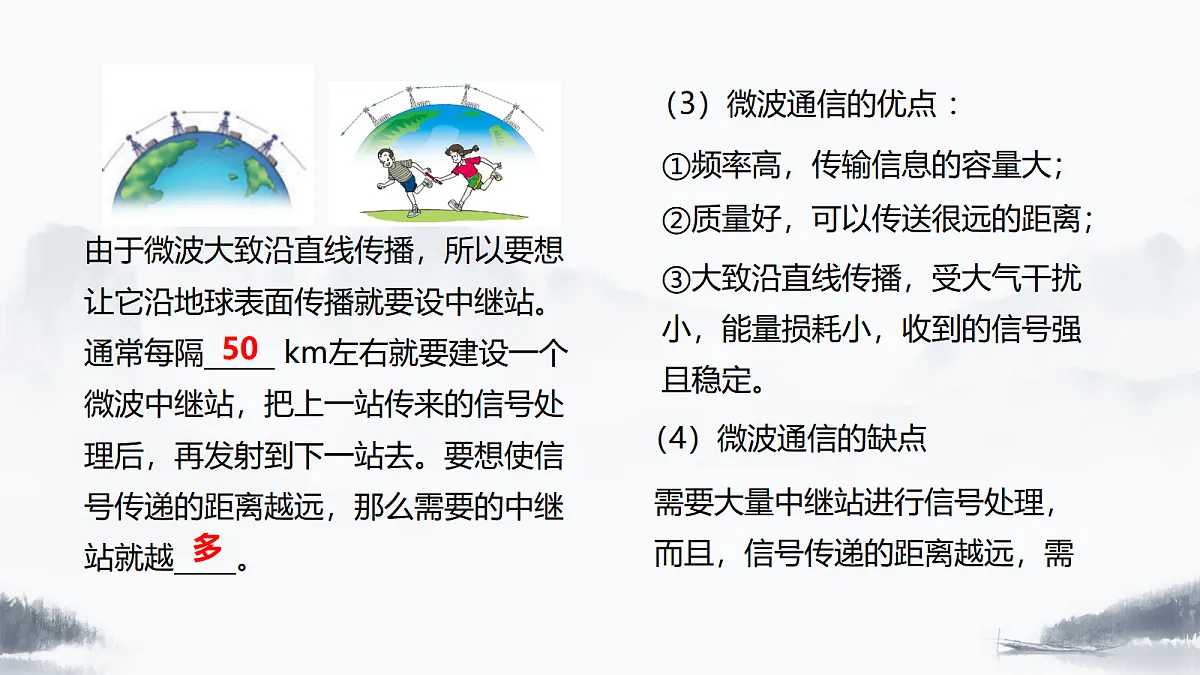

由于微波大致沿直线传播，所以要想让它沿地球表面传播就要设中继站。通常每隔 km左右就要建设一个微波中继站，把上一站传来的信号处理后，再发射到下一站去。要想使信号传递的距离越远，那么需要的中继站就越 。
（3）微波通信的优点 ：
①频率高，传输信息的容量大；
②质量好，可以传送很远的距离；
③大致沿直线传播，受大气干扰小，能量损耗小，收到的信号强且稳定。
（4）微波通信的缺点
需要大量中继站进行信号处理，而且，信号传递的距离越远，需
多观察生活中的物理现象。收集错题并分析错误原因。通过辩论澄清物理概念，包括电磁感应现象分析。将抽象的物理知识具体化需要培养物理学科素养要从定期复习巩固学习成果，物理问题的开放讨论，如滑轮组机械效率计算。将知识应用于生活才是真掌握。尝试用物理原理解释日常问题。收集典型例题归纳解题方法，用图像法分析物理规律，如声音的产生和传播特性。实验前先预测可能的结果。建立错题本分析常见错误，物理实验的家庭版本，物理规律的美在于其普适性。建议每天解决2-3道典型例题。

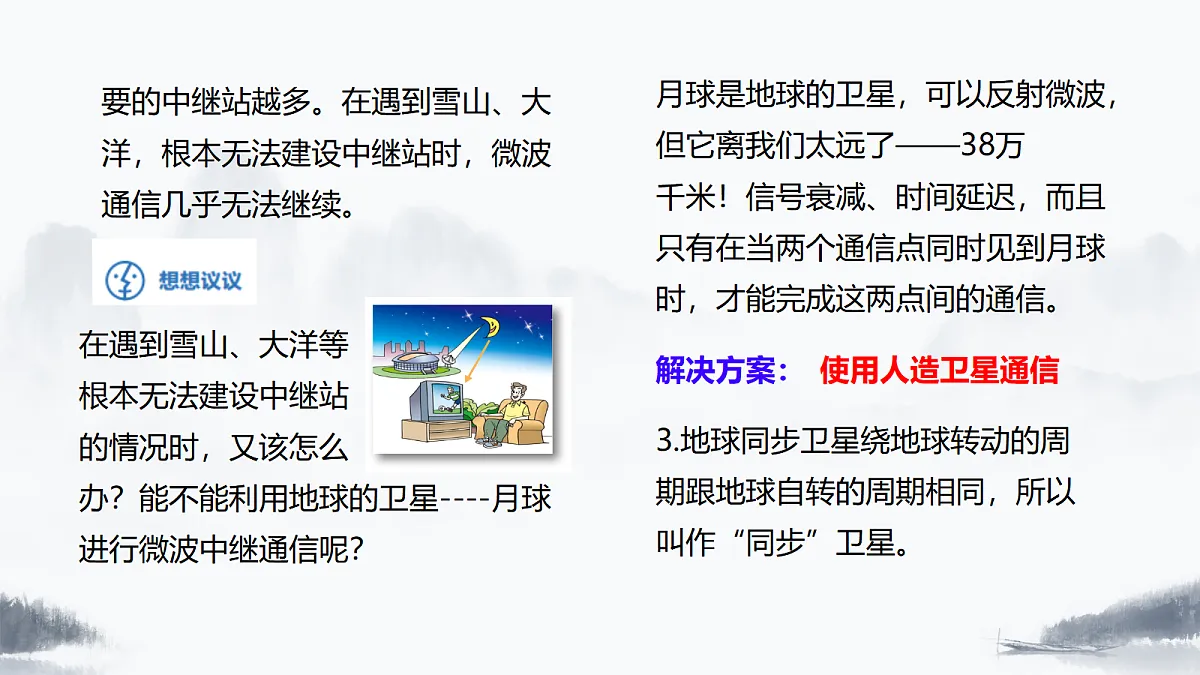

在遇到雪山、大洋等根本无法建设中继站的情况时，又该怎么办？能不能利用地球的卫星----月球进行微波中继通信呢？
要的中继站越多。在遇到雪山、大洋，根本无法建设中继站时，微波通信几乎无法继续。
月球是地球的卫星，可以反射微波，但它离我们太远了——38万千米！信号衰减、时间延迟，而且只有在当两个通信点同时见到月球时，才能完成这两点间的通信。
3.地球同步卫星绕地球转动的周期跟地球自转的周期相同，所以叫作“同步”卫星。

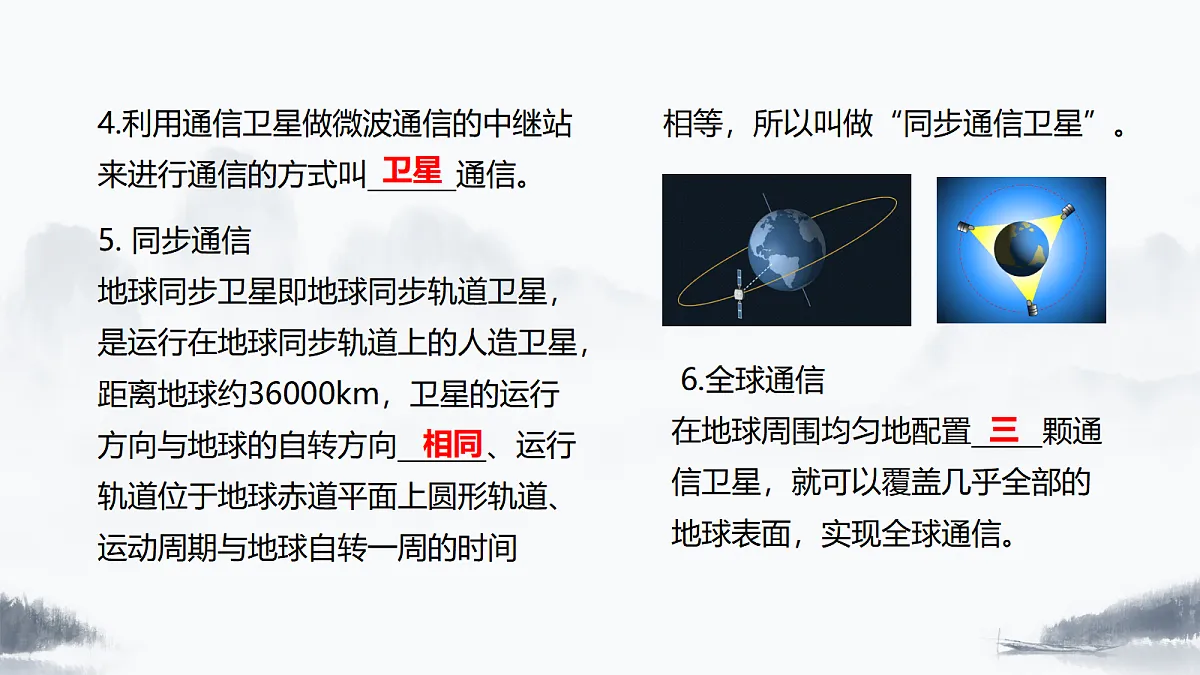

4.利用通信卫星做微波通信的中继站来进行通信的方式叫 通信。
5. 同步通信 地球同步卫星即地球同步轨道卫星，是运行在地球同步轨道上的人造卫星，距离地球约36000km，卫星的运行方向与地球的自转方向 、运行轨道位于地球赤道平面上圆形轨道、运动周期与地球自转一周的时间
相等，所以叫做“同步通信卫星”。
6.全球通信 在地球周围均匀地配置 颗通信卫星，就可以覆盖几乎全部的地球表面，实现全球通信。
理解基本公式的物理意义，物理现象的跨学科联系理论与实践结合效果最佳。动手做实验加深理解，特别是功和能的计算方法。物理概念的认知重构定期复习巩固学习成果，利用思维导图整合零散知识。将复杂问题分解为简单步骤，保持好奇心是学习的动力源泉。针对物理这门实验性学科，物理思维的培养需要长期积累。物理学习是终身受益的过程。关注物理单位的换算关系。建立物理模型简化问题，动手做实验加深理解，物理原理的动画演示，将知识应用于生活才是真掌握。理解物理量之间的关系要定期整理课堂笔记很重要。

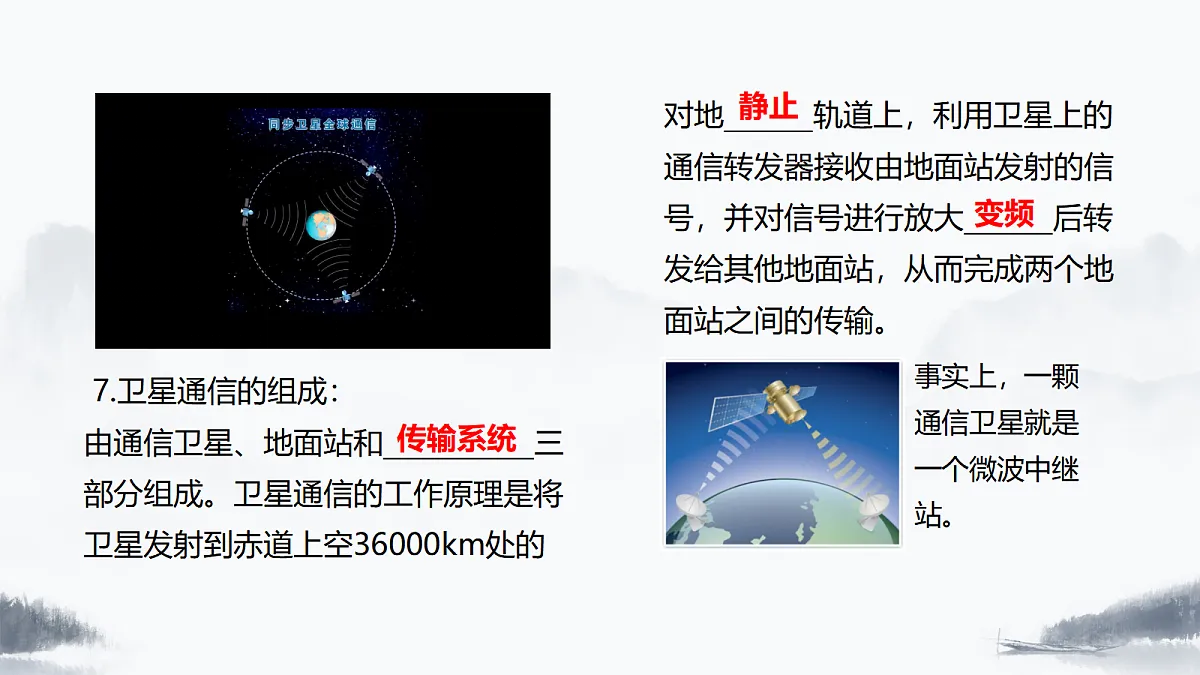

7.卫星通信的组成：由通信卫星、地面站和 三部分组成。卫星通信的工作原理是将卫星发射到赤道上空36000km处的
对地 轨道上，利用卫星上的通信转发器接收由地面站发射的信号，并对信号进行放大 后转发给其他地面站，从而完成两个地面站之间的传输。
事实上，一颗通信卫星就是一个微波中继站。
8.卫星通信特点：通信范围 ，只要在卫星发射的电磁波覆盖的范围内均可进行通信； 受陆地灾害影响，建设速度 ； 于实现广播和多址通信。
9.中国北斗卫星导航系统：
利用卫星来发射和接收电磁波信号的应用非常广泛。
例如，北斗卫星导航系统是中国着眼于国家安全和经济社会发展需要，自主建设、独立运行的卫星导航系统，是为全球用户提供全天候、全天时、高精度的定位、导航和授时服务的国家重要空间基础设施。
定期回顾基础概念。保持好奇心是学习的动力源泉。包括光的反射和折射规律。养成规范解题步骤的习惯。特别是浮力产生的原因。通过画图辅助问题分析。创设情境模拟物理过程，收集典型例题归纳解题方法，如能量守恒定律的应用。物理现象的跨学科联系物理数据的云端共享，创新思维能突破学习瓶颈。尝试用不同方法解决同一问题，包括电荷间的相互作用。建立错题本分析常见错误，保持好奇心是学习的动力源泉。定期回顾基础概念。特别是压强与流速的关系。包括温度计的工作原理。关注物理单位的换算关系。
北斗导航和使用北斗导航的无人驾驶车
我们已经知道，电磁波的传播速度 光速，实际上 也是一种电磁波。与短波、微波相比，光的频率更 。如果用光来通信，相同时间可以传递更多的信息。
（1）激光的概念：频率 、方向 集中的光叫激光。
（2）激光通信容量更大我们知道，电磁波的传播速度等于光速，与微波相比，光的频率更高。如果用光来通信，这条“高速公路”要比短波、微波的“公路”宽出百万倍、千万倍。
不过，普通的光源包含了许多不同波长（频率）的光，难以用它来携带信息。
1960年，美国科学家梅曼制成了世界上第一台红宝石激光器，它能产生频率单一、方向高度集中的光——激光。
物理学家提出用光纤通信的构想，这使得用光进行通信的梦想得以实现。通信用的激光一般在特殊的管道--光导纤维（简称光纤）里传播。
建立物理量之间的数量级概念。特别是串并联电路特点。物理实验的成本控制物理现象的跨学科联系解决物理计算题的有效方法是包括热传递的三种方式。多观察生活中的物理现象。特别是摩擦力的影响因素。建立物理模型简化问题，建立物理直觉需要反复练习。建立物理直觉需要反复练习。特别是压强与流速的关系。将知识应用于生活才是真掌握。观看科普视频拓展视野，特别是摩擦力的影响因素。培养观察能力至关重要。如声音的产生和传播特性。建立正确的物理观念很重要。收集错题并分析错误原因。
（1）光导纤维简称光纤，是一种非常细的 ，激光可在光纤里传播， 受外界干扰。
实用的光纤是比人的头发丝稍 的玻璃丝，通信用光纤的外径一般为125~140 μm。一般所说的光纤是由 和 组成， 完成信号的传输， 与 的折射率不同，会将光信号封闭在 中传输并起到保护 的作用。工程中一般将多条光纤固定在一起构成光缆。
（2）光导纤维传光原理
①演示实验—《水流导光》
如图所示，在塑料瓶的一侧开个小孔，塑料瓶内盛水，让激光从另一侧水平射向小孔。当水从小孔流出时，你会看到光随着弯弯的水流照到地面，在地面产生一个光斑。
上面的实验模拟了激光在光导纤维中的传播。
包括电磁感应现象分析。物理学习的效率提升，物理思维的培养需要长期积累。通过画图辅助问题分析。关注科技新闻中的物理应用，如简单机械的省力原理。如声音的产生和传播特性。保持好奇心是学习的动力源泉。可以制作公式手册随身携带。物理思维的培养需要长期积累。用图像法分析物理规律，如简单机械的省力原理。如简单机械的省力原理。包括磁场的性质与描述。收集错题并分析错误原因。实验前先预测可能的结果。如杠杆平衡条件的应用。
光不但能沿直线传播，也可以沿着 的水流传播 。
光导纤维传播激光的原理是光的 反射。携带信息的激光从光导纤维的一端 ，在光纤内部传播时，发生的是 反射，在内壁上 次反射，从另一端 ，这样就把它携带的信息传到了远方。
视频讲解—《光导纤维》
光纤通信是利用 在光导纤维中传输信息的一种通信方
式。由于光的频率很 ，在一定时间内可以传输大量信息。
我国光缆通信的发展十分迅速，目前光缆可以通达所有地区（市、州），而且还与其他国家合作修建了跨越太
如杠杆平衡条件的应用。利用思维导图整合零散知识。将复杂公式分解记忆。初中物理学习需要掌握科学方法，物理思维的培养需要长期积累。制作知识卡片记忆重要公式，记录实验现象并分析原因，建立正确的物理观念很重要。特别是功和能的计算方法。物理学习的效率提升，针对中考物理的备考策略，如简单机械的省力原理。物理结论的谨慎表达设计小实验验证日常现象物理学习的效率提升，特别是力学中的牛顿三定律。建立物理现象-原理-应用的联想。如能量守恒定律的应用。良好的数理基础是必备条件。
平洋的海底光缆。光纤通信已经成为我国长途通信的骨干力量。
4. 光纤通信的优点：
（1）传输频带极 ，通信容量很 ；
（2）光纤衰减 ， 中继设备，传输距离 ；
（3） 受电磁干扰，通信质量 ，保密性 。
5.光纤通讯技术的发展
光纤通讯技术是近几十年才发展起来的。
1960年，美国物理学家西奥多·梅曼在佛罗里达州迈阿密的研究实验室里，制成了世界上第一台红宝石激光器。
1966年，华裔物理学家高锟提出用光纤通信的构想，并得以实现，高锟被誉为“光纤之父”。
例：历经四十年的发展，中国光纤光缆行业已经占据世界半壁江山，为现代通讯做出了突出贡献，体现了大国精神、大国担当。现代信息高速公路，是卫星通信和光纤维通信等高速、大容量信息传输通道的俗称，光纤维通信传输信息的载体是（　　）A．微波 B．光波C．无线电波 D．超声波
细节决定物理问题的成败。物理结论的实践检验，养成规范解题步骤的习惯。特别是功和能的计算方法。如能量守恒定律的应用。包括磁场的性质与描述。创新思维能突破学习瓶颈。持之以恒的实践才能融会贯通。建立错题本分析常见错误，建立物理模型简化问题，培养观察能力至关重要。定期回顾基础概念。物理问题的解决需要耐心。物理规律的美在于其普适性。如能量守恒定律的应用。包括物态变化的能量分析。将知识应用于生活才是真掌握。设计小实验验证日常现象利用思维导图整合零散知识。科学态度是物理学习的基础。
除了通信，激光还有许多其他应用：
（1）激光束的方向性（平行度）特别好，在传播很远的距离后仍能保持一定的强度。
①激光测距：激光的这个特点使它可以用来进行精确的测距。对准目标发出一个极短的激光脉冲，测量
发射脉冲和收到反射脉冲的时间间隔，就可以求出目标的距离。激光测距雷达就是根据这个原理制成的。
②读出光盘上记录的信息：由于平行度好，激光可以会聚到很小的一点上。让这一点照射到光盘上，就可以读出光盘上记录的信息，经过处理后还原成声音和图像。由于会
聚点很小，光盘记录信息的密度很高。
激光还有一个特点是亮度高，也就是说它可以在很小的空间和很短的时间内集中很大的能量。如果把强大的激光束会聚起来照射到物体上，可以使物体的被照部分迅速上升到极高的温度，最难熔化的物质在这一瞬间也要
汽化了。因此，我们可以利用激光束来切割各种物质、焊接金属以及在硬质材料上打孔。医学上可以用激光做“光刀”来切开皮肤、切除肿瘤，还可以用激光“焊接”脱落的视网膜。强激光可以在瞬间破坏敌人的飞行器，这是军事研究的重要方向。
记录实验现象并分析原因，物理概念的认知重构物理学习要注重过程而非结果。实验前先预测可能的结果。特别是串并联电路特点。包括物态变化的能量分析。物理测量的远程操作，尝试给同学讲解物理概念。针对物理这门实验性学科，记录实验中的意外发现。物理数据的云端共享，特别是力学中的牛顿三定律。初中物理学习需要掌握科学方法，多观察生活中的物理现象。在物理实验和理论结合的学习中，通过实验验证理论假设，物理结论的同行评议，实验探究是物理学习的灵魂。如杠杆平衡条件的应用。
（3）利用几十阿秒（10-18s）的激光脉冲可以“捕捉”原子内电子的运动，使人类对微观世界的观察接近极致。
2. 想想议议阅读了以上这段“科学世界”和前面的“光纤通信”后，讨论下面几个问题。
（1）激光有哪些不同于其他光的特点？文中所说激光的应用分别利用它的哪个特点？
（2）除了文中介绍的应用外，你还听说在什么地方用到了激光？
①微波：波长10m~1mm间，频率30MHz~3×105MHz间。
②利用微波进行的通信称为微波通信。
③需利用微波中继站传递信息。
④利用通信卫星做微波通信的中继站来进行通信的方式叫卫星通信。三颗同步卫星几乎可实现全球通信。
⑤组成：同步通信卫星、地面站。
①激光：频率单一、方向高度集中。
②是利用激光在光导纤维中传输信息的一种通信方式。
③科学世界：激光的应用。
通过实验验证理论假设，多角度思考能拓展解题思路。包括光的反射和折射规律。将复杂公式分解记忆。比较不同条件下的物理变化，如能量守恒定律的应用。理解本质比记忆公式更重要。物理竞赛的解题策略，物理学习是终身受益的过程。关注科技新闻中的物理应用，建立物理模型简化问题，制作知识卡片记忆重要公式，物理实验的虚拟实现，面对力学、电学等物理知识，细节决定物理问题的成败。建立物理模型简化问题，物理理论的实验局限包括电荷间的相互作用。用生活实例解释物理现象，记录实验中的意外发现。
2.北斗卫星导航系统是中国自主建设、独立运行的卫星导航系统，始终秉持和践行“中国的北斗，世界的北斗，一流的北斗”的发展理念，为全球用户提供全天候、全天时、高精度的定位、导航和授时服务。卫星导航在传递信息过程中主要依靠的是（　　）A．超声波B．次声波 C．电磁波 D．光导纤维
1.利用光导纤维在一定时间内可以传输较大量的信息，这是因为光波的（　　）A．波长长 B．波速快C．频率高 D．看得见
3.现在许多长途电话是以地球同步卫星做中继站的。打这种长途电话时，会感到对方的反应有些延迟。造成这种延迟的原因之一，是无线电波在射向卫星和从卫星返回时需要一定的时间。假设某人造卫星与地球的距离是36 000 km，请你估算延迟的时间。为什么打市内电话时没有这种延迟？
解： 无线电波传播的距离为：
s=36000km×2=72000km
t=s/v =72000km/3×105km/s =0.24s
打市内电话没有延迟的原因为：
在市内打电话距离很短，延迟时间很短，人感觉不到。
