20.5　跨学科实践：制作简易直流电动机 课件 人教版物理九年级全一册

这是一份初中物理人教版（2024）九年级全册（2024）第5节 跨学科实践：制作简易直流电动机课堂教学课件ppt，共14页。PPT课件主要包含了回顾电动机的相关知识，项目实施，展示交流，课后延伸等内容，欢迎下载使用。

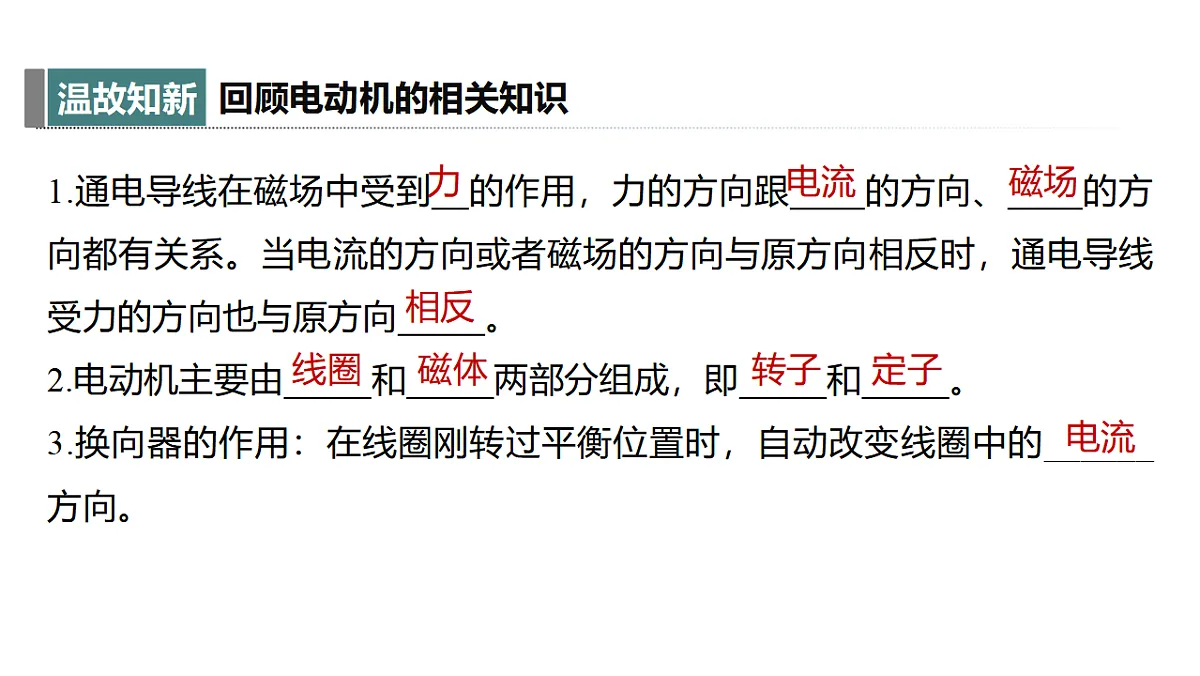

1.通电导线在磁场中受到 的作用，力的方向跟 的方向、 的方向都有关系。当电流的方向或者磁场的方向与原方向相反时，通电导线受力的方向也与原方向 。2.电动机主要由 和 两部分组成，即 和 。3.换向器的作用：在线圈刚转过平衡位置时，自动改变线圈中的______方向。

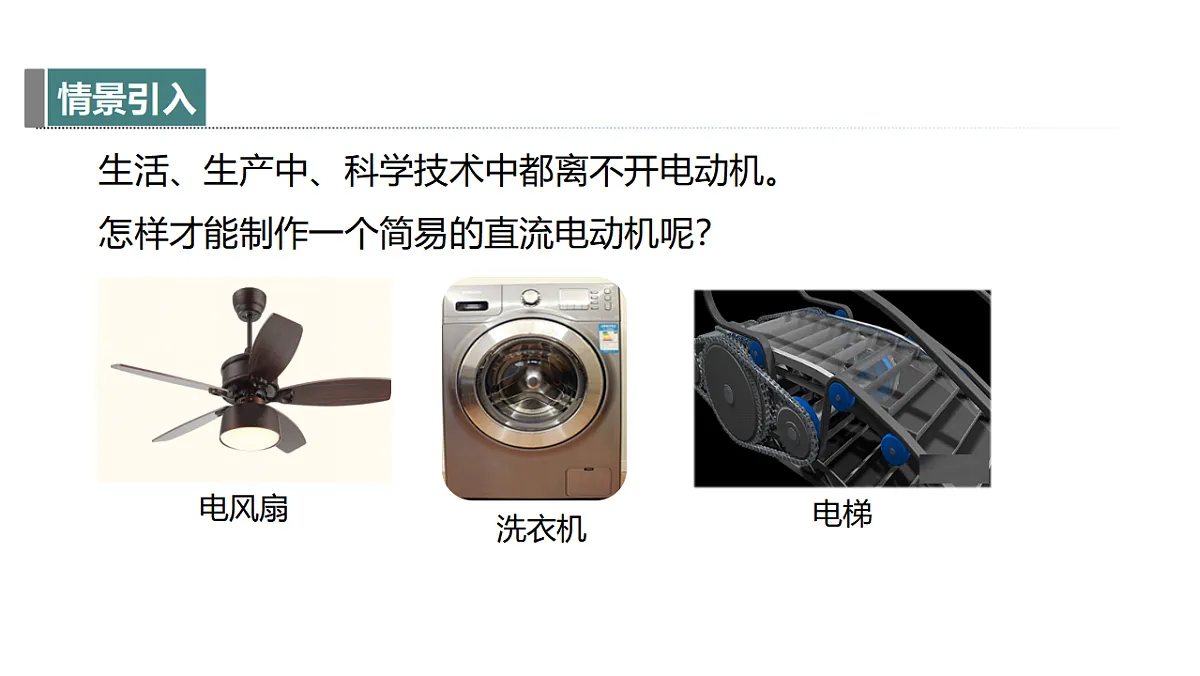

生活、生产中、科学技术中都离不开电动机。怎样才能制作一个简易的直流电动机呢？

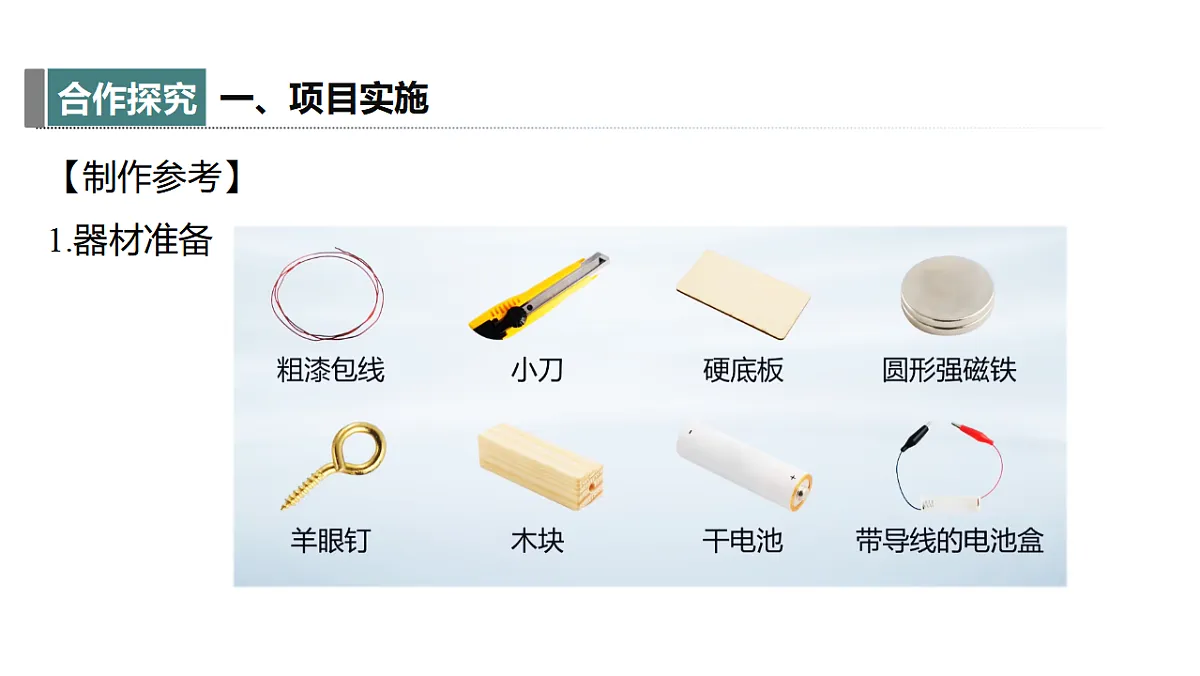

【制作参考】1.器材准备

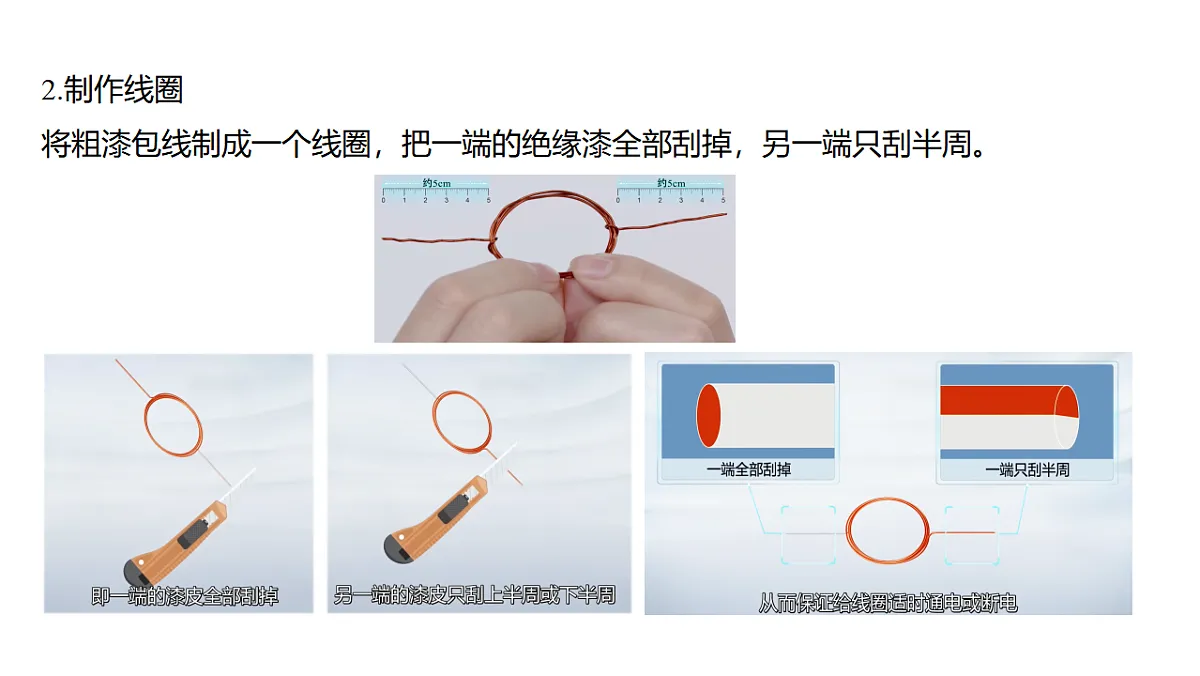

2.制作线圈将粗漆包线制成一个线圈，把一端的绝缘漆全部刮掉，另一端只刮半周。

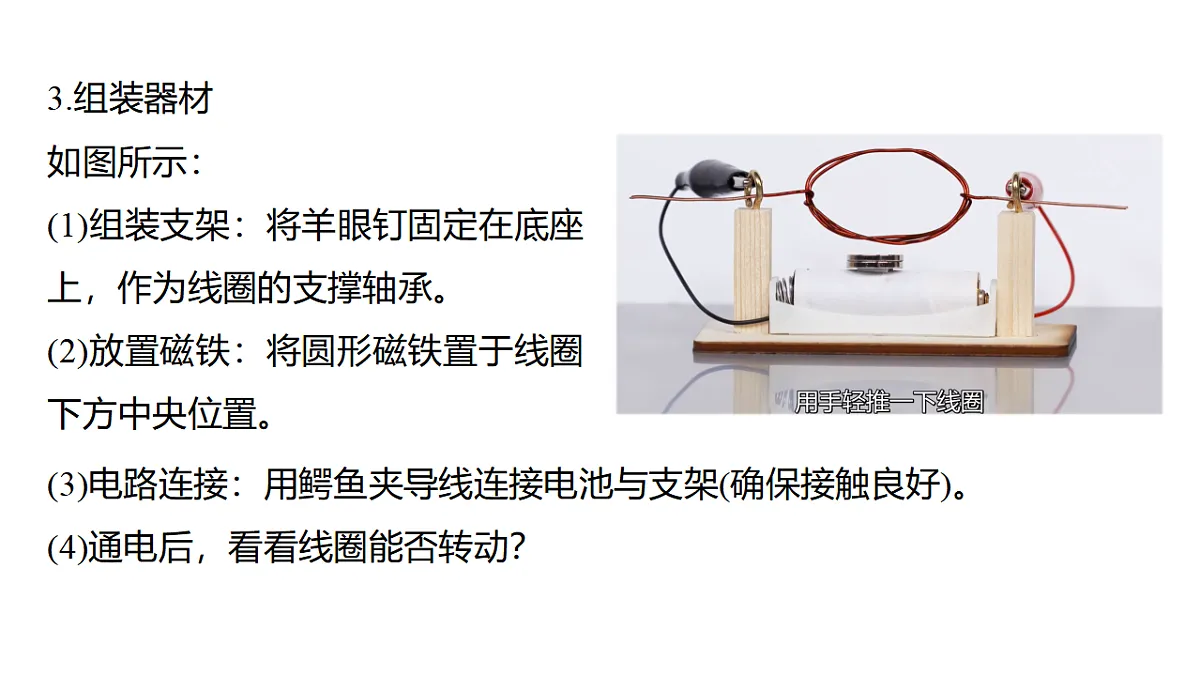

3.组装器材如图所示：(1)组装支架：将羊眼钉固定在底座上，作为线圈的支撑轴承。(2)放置磁铁：将圆形磁铁置于线圈下方中央位置。
(3)电路连接：用鳄鱼夹导线连接电池与支架(确保接触良好)。(4)通电后，看看线圈能否转动？
思考：把一端线圈的绝缘漆只刮掉半周的目的是什么？
答案　将线圈一端的漆皮全部刮掉，另一端的漆皮只刮掉半周，从而保证给线圈适时供电或停电。这种设计，线圈每转一周，只有半周获得动力，在另半周线圈没有电流通过，线圈不受力，但由于惯性继续转动，当转过这半周后，又回到原来的状态，线圈又受到向同方向转动的力，线圈就可以持续转动下去。
1.小组进行展示交流，交流过程中要阐述设计理念和技术要点。2.参考评价标准：
你还有更好的制作设计方案吗？请课后查阅资料，设计更多形式的电动机制作方案。
