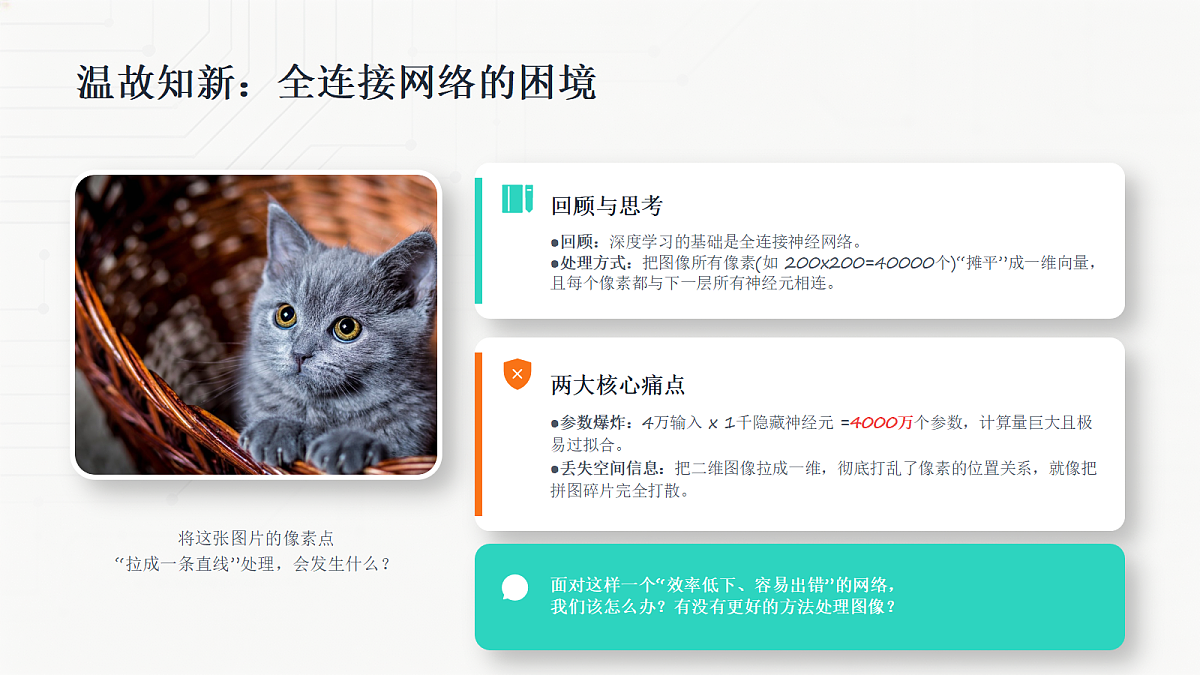

温故知新：全连接网络的困境
将这张图片的像素点 “拉成一条直线”处理，会发生什么？
回顾与思考●回顾：深度学习的基础是全连接神经网络。 ●处理方式：把图像所有像素(如 200x200=40000个)“摊平”成一维向量，且每个像素都与下一层所有神经元相连。
两大核心痛点●参数爆炸：4万输入 x 1千隐藏神经元 =4000万个参数，计算量巨大且极易过拟合。 ●丢失空间信息：把二维图像拉成一维，彻底打乱了像素的位置关系，就像把拼图碎片完全打散。
面对这样一个“效率低下、容易出错”的网络， 我们该怎么办？有没有更好的方法处理图像？
眼见为实：两种网络的对决
场景：识别一张光线较暗、角度倾斜的人脸照片
❌ 识别结果：识别模糊，可能误判为“未知”或其他物体。? 原因分析：对图像的微小变化（如光线、角度）非常敏感，抗干扰能力弱，缺乏对空间信息的利用。
卷积神经网络 (CNN)
✅ 识别结果：精准识别出人脸特征，并给出高置信度的判定结果。? 核心优势：专门为处理网格状数据（如图像）设计，善于捕捉局部特征并保留空间关系，稳定性强。
本节课主题：卷积神经网络 (CNN)
CNN的秘密武器是什么？
拆解卷积神经网络的黑盒，认识卷积层、池化层等关键组件，理解它们如何层层提取图像特征并实现信息处理。
对比传统全连接网络，深入理解CNN如何利用“局部感知”与“权值共享”降低计算复杂度，在图像处理任务上实现降维打击。
从手机相册的人脸识别，到自动驾驶的路面识别，再到医学影像的病灶检测，感受CNN在我们生活中无处不在的影响力。
新知探究一CNN的核心结构揭秘
新知探究二CNN vs. 全连接网络
新知探究三CNN的神奇应用
总结与实践课堂练习与总结
CNN的“流水线”结构
卷积神经网络（CNN）是一种特殊的深层神经网络，它的结构就像一条高效的流水线，专门用于处理图像，通过层级化的处理将原始像素转化为高维语义信息。
卷积层 (Cnvlutinal Layer)负责提取图像的局部特征，如边缘、纹理、形状等，是CNN感知世界的“眼睛”。
池化层 (Pling Layer)负责降低特征图的维度与参数数量，压缩并简化信息，是提升效率的“助理”。
全连接层 (Fully Cnnected Layer)整合前面提取的所有特征，进行非线性组合与逻辑判断，是做出最终决策的“大脑”。
? 标准处理流水线原始图像 ➝卷积层 (特征提取)➝池化层 (降维压缩)➝ (重复多轮) ➝全连接层 (分类输出)➝ 识别结果
第一步：用“滤镜”提取特征
边缘检测演示左侧原始图像 → 右侧提取的边缘特征图
卷积层：特征提取器从像素矩阵中“翻译”出关键的视觉信息，如边缘、轮廓、纹理和颜色分布，是AI理解图像的第一步。
生活中的“滤镜”比喻就像手机的拍照滤镜，卷积层就是AI的专属“特征滤镜”。但它的目的不是为了美化，而是为了筛选和提取有用信息。
核心工具：卷积核 (Kernel)本质是3x3或5x5的小型矩阵。每一个卷积核都是一个“特征探测器”，各司其职地寻找垂直边缘、水平纹理等特定细节。
01 滑动 · Sliding卷积核像一个“小放大镜”，从图像左上角开始，遵循“从左到右、从上到下”的固定路径，逐个区域进行滑动扫描。
02 计算 · Calculating在每一个扫描位置，卷积核与覆盖的图像区域进行矩阵运算（对应像素值相乘再求和），以此提取当前区域的特征信息。
03 输出 · Outputting每次计算生成一个数值，代表该位置匹配特征的“强度”。将所有结果按顺序组合，最终形成一张记录特征分布的“特征图”。
CNN高效的秘密：两大法宝
01. 局部感知 (Lcal Cnnectivity)原理：卷积核只关注图像的一小块区域（局部），而非连接所有像素，完美契合人类视觉系统先聚焦局部细节的习惯。优势：摒弃了冗余的全局连接，极大地减少了网络中需要学习和存储的参数数量。
02. 权值共享 (Weight Sharing)原理：同一卷积核（例如负责识别“垂直边缘”的核）在扫描整张图像的过程中，自始至终使用完全相同的权重参数。优势：无论输入图像的尺寸有多大，一个卷积核只需要学习一组参数，从根本上降低了模型复杂度并显著提升计算效率。
卷积层：高效的特征提取器
通过卷积核（Kernel）在输入图像上进行滑动扫描，自动提取出图像中包含的各种关键特征（如边缘、角点、纹理等），并将这些特征转换为便于后续网络处理的特征图 (Feature Map)。
? 局部感知 (Lcal Receptive Fields) 仅连接输入的局部区域，大幅减少神经元之间的连接数量，保留了图像的空间结构信息。⚖️ 权值共享 (Weight Sharing) 同一个卷积核在整张特征图上共享参数，极大降低了模型参数量，缓解了过拟合问题。
Q1: 卷积层的核心作用是什么？ A: 对输入图像进行高效的特征提取。Q2: 卷积核和权值共享分别解决了什么问题？ A: 卷积核负责探测特征，权值共享负责减少参数量。
第二步：给信息“瘦身”
池化层的作用：紧跟在卷积层之后，对特征图进行“降维压缩”，也叫“下采样”。
缩小特征图的尺寸，显著降低数据总量，从而有效降低后续神经网络计算的复杂度，提升模型运行效率。
在对特征图进行压缩的同时，通过取最大值或平均值等方式，过滤掉次要细节，精准保留最重要、最显著的图像特征。
通过忽略特征的具体位置信息，让模型更关注“有什么”，而不是“在哪里”，从而增加模型的鲁棒性和稳定性。
如何“瘦身”？——最大池化 (Max Pling)
核心定义卷积神经网络(CNN)中最常用的下采样操作。通过减少特征图的尺寸和参数数量，实现对特征的“压缩”与“提纯”，从而降低计算成本并防止过拟合。
三步操作过程1. 设定池化窗口（常见为 2x2）。 2. 窗口以一定步幅在特征图上滑动遍历。 3. 取每一个窗口覆盖区域内数值的最大值作为输出。
为什么只取最大值？最大值对应了感受野内最强烈的信号和最显著的特征。保留它相当于抓住重点，过滤掉了微弱的、次要的背景噪声。
图解：2x2 最大池化计算过程左图展示了一个 4x4 的输入矩阵，经过步幅为 2 的 2x2 最大池化窗口处理后，最终输出一个 2x2 的特征矩阵。每一个输出值都对应着原始区域内的最大数。
平均池化 (Average Pling)
操作过程与最大池化逻辑类似：通过设定固定尺寸的池化窗口，在特征图上进行滑动。区别在于，它在每个窗口覆盖的区域内，不取最大值，而是计算其中所有数值的平均值作为输出。
提取并保留区域内最显著、最强烈的特征信息，让关键特征更突出、更锐利。
融合区域内所有数值的统计信息，保留整体背景特征，使输出结果更平滑。
实战建议： 在图像识别任务中，最大池化能更好地捕捉高频、边缘等关键信息，通常表现优于平均池化。
池化层：聪明的特征压缩器
作为神经网络的“数据压缩专家”，在不丢失图像或数据关键特征信息的前提下，通过下采样操作，大幅：↓ 减少特征图尺寸↓ 降低计算资源消耗
? 最大池化 (Max Pling)取局部区域最大值，有效保留图像边缘、角点等显著特征。
? 平均池化 (Average Pling)取局部区域平均值，更好保留背景信息与整体亮度特征。
Q1: 池化层为什么能压缩数据？A: 通过取局部区域的“代表值”（最大或平均值）来概括信息，减少冗余数据。
Q2: 最大与平均池化的本质区别？A: 一个关注局部“最突出”的特征，一个关注局部“整体平均”的特征。
第三步：整合信息，做出判断
▍ 全连接层 (Fully Cnnected Layer)
关键位置位于整个CNN神经网络结构的最后部分，是连接特征提取与最终输出的“大脑”。
浓缩输入接收经过多轮“卷积+池化”处理后的高度浓缩特征图，并将其“拉平”转换为一维长向量。
整合与判决整合所有局部特征，进行加权计算，最终输出分类概率（如“猫：95%”或“狗：5%”）。
线索收集 (卷积层) →逻辑推理 (全连接层)全连接层将分散的线索进行综合分析，就像侦探在脑海中串联证据。
得出最终结论通过严谨的计算推理，对输入的图像给出最终答案，例如“这张图片有99%的概率是一只猫”。
一张图看懂CNN如何识别图像
输入的初始数据 包含像素点矩阵 (一张猫咪照片)
提取最基础特征 如边缘、纹理、 颜色块等
压缩特征图尺寸 降低计算量 保留关键信息
组合基础特征 提取更复杂特征 如眼睛、鼻子、耳朵
再次压缩数据 减少参数防止过拟合 保留重要特征
整合所有提取的特征 将多维特征映射到 样本标记空间
卷积层特征提取器 · “眼睛”利用卷积核对图像进行局部扫描， 精准捕捉图像中的边缘、纹理等 关键视觉特征。
池化层特征压缩器 · “助理”对提取的特征进行降维处理， 去除冗余信息，大幅减少计算量， 增强模型的鲁棒性。
全连接层结果输出器 · “大脑”将压缩后的局部特征进行全局整合， 通过权重计算得出最终结果， 完成图像分类或回归任务。
全连接神经网络 (FNN)
网络结构由简单的“输入层 + 隐藏层 + 输出层”堆叠而成，无特殊层级。
参数规模参数数量极多，处理大尺寸图像时极易出现“参数爆炸”，效率低。
特征提取不具备自主学习能力，需人工设计特征或直接处理原始像素点。
识别表现整体准确率较低，对光线、物体角度等微小变化非常敏感，泛化能力弱。
网络结构引入了卷积层 + 池化层的组合，能有效捕捉图像的局部特征与空间关系。
参数规模通过权值共享和稀疏连接机制，大幅减少参数数量，避免过拟合且训练更快。
特征提取无需人工干预，可自动学习并提取从边缘纹理到物体轮廓的多层抽象特征。
识别表现图像识别准确率极高，具备极强的抗干扰能力，对不同视角、尺度的目标识别更稳定。
实战见真章：识别手写数字
任务：识别手写数字 0-9 (MNIST 经典数据集) | 挑战：书写风格迥异，数字形态多变且易扭曲变形
全连接网络 (FNN)准确率：约 90%，难以满足高精度要求局限性：缺乏空间特征提取能力，极易被书写风格、微小的形变或位置偏移干扰。
卷积神经网络 (CNN)准确率：> 99% (工业级可用)核心优势：利用卷积核自动提取图像特征，对数字风格、大小和位置的变化具备极强的鲁棒性，精准识别。
权值共享让CNN的训练和运行效率远超全连接网络，大幅降低了计算复杂度与内存占用。
从简单的边缘、角点到复杂的纹理和形状，CNN能自动逐层学习和组合特征，具备极强的图像识别与理解能力。
独特的局部感知与池化操作，使得CNN对图像的平移、旋转、缩放及微小遮挡等变化不敏感，识别结果更加稳定可靠。
总结：CNN是图像识别的王者
结构优势：全面超越传统网络
卷积神经网络凭借其独特的局部感知与权值共享结构，大幅降低了计算复杂度并提升了特征提取能力，在图像识别任务上展现出对传统全连接神经网络的压倒性优势。
行业地位：AI视觉领域的绝对主流
从理论研究到工业落地，CNN已经构建了极高的技术壁垒与生态优势，成为自动驾驶、安防监控、医疗影像分析等领域不可或缺的核心技术引擎。
“ 引领人工智能视觉技术的现在与未来 ”
卷积神经网络已经渗透到我们生活的方方面面，成为智能时代的“视觉核心”。
解锁手机、门禁安防 与身份验证的核心技术
自动驾驶、图像检索 与场景理解的技术基础
辅助CT/MRI分析 快速精准定位病灶区域
提取图片中的文字信息 赋能文档数字化与翻译
自动化产线产品缺陷检测 显著提升生产良品率
应用一：人脸识别 — 刷脸时代的核心技术
手机人脸解锁 · 保护隐私安全 刷脸支付 · 告别繁琐密码
原理 · 独一无二的“密码”
基于CNN (卷积神经网络)算法 精准提取五官位置、距离等关键特征点 为你生成不可复制的“人脸密码”
火车站/机场快速检票通行 安防监控 · 协助寻找嫌疑人 优势：方便 · 快捷 · 安全
应用二：物体识别 —— 让机器看懂世界
自动驾驶 (Autnmus Driving)实时识别车辆、行人、交通标志、车道线，辅助或独立做出安全驾驶决策，是自动驾驶技术的“眼睛”。
智能摄像头 (Smart Surveillance)通过图像识别技术，自动分辨家中的宠物与陌生人闯入，实现智能安防监控与异常行为预警。
拍照识物 (Visual Search)手机App调用摄像头，即时识别花草植物、车辆型号、旅游地标等未知物体，提供信息检索服务。
应用三：医学影像分析 —— 医生的“AI助手”
核心场景深度辅助医生快速分析X光、CT、MRI等多种医学影像，成为临床诊断流程中的重要辅助角色。
识别能力利用深度学习算法精准识别微小病灶，如肺部微小结节、早期肿瘤、细微骨折线及眼底微小病变等。
临床价值显著提升医生的阅片诊断效率，减少漏诊与误诊率，帮助在病程早期发现疾病，为患者争取宝贵的治疗时间窗口。
应用四：文字识别 (OCR) —— 让文字“活”起来
将纸质文档快速转换为可编辑的电子文本，极大提升数字化办公效率。
应用于停车场自动计费系统与城市道路的交通违章监控，实现无人化管理。
快速准确识别身份证、银行卡信息并录入系统，减少繁琐的手动输入操作。
支持将手写笔记、单据等非印刷体文字转换为标准电子文本，便于归档检索。
应用五：工业检测 —— 永不疲倦的“质检员”
核心场景：生产线实时监控在工业流水线上，部署高速高清摄像头，配合CNN卷积神经网络模型，对产品进行毫秒级的自动化质量检测。
核心能力：微米级缺陷识别精准捕捉并识别产品表面的微小缺陷，包括肉眼难以察觉的细微裂纹、划痕、污渍斑点以及精密组件的装配错位等。
核心价值：提质增效降本相比人工检测，AI质检具备“速度更快、精度更高、成本更低”的三大优势，能够显著提升工业生产的良品率与整体效率。
CNN技术在为生活带来便捷的同时，也带来了不可忽视的新挑战。? 隐私风险 人脸信息属于高度敏感的生物特征数据，一旦数据库泄露或被滥用，将对个人隐私造成难以挽回的侵害。⚖️ 算法偏见 若训练数据样本不够多元和全面，AI模型可能对特定种族、性别或年龄段的人群产生较低的识别准确率。
? 作为使用者 提高个人信息保护意识，审慎授权敏感信息，选择合规、信誉良好的平台和服务。? 作为未来公民 树立正确的技术伦理价值观，不盲目崇拜技术，理性看待其利弊，努力成为负责任的技术使用者和监督者。
“在使用人脸支付时， 我们应该注意什么？”
欢迎分享你的观点与建议
请简述卷积神经网络（CNN）的三个核心结构及其主要作用。
参考答案：卷积层负责特征提取，池化层负责特征压缩，全连接层负责整合特征并输出结果。
从参数数量、特征提取方式和识别效果三个方面，对比CNN与全连接神经网络的主要差异。
参考答案：CNN参数少，自动提取特征，识别效果好；全连接网络参数多，需人工设计特征或处理原始像素，识别效果较差。
请结合生活实际，举出一个你见过的 CNN（卷积神经网络）技术应用的例子，并试着分析： 它利用了 CNN 的什么核心优势，才解决了这个问题？
? 参考答案示例“我在手机上使用过拍照识花APP，它利用了CNN强大的局部特征提取和物体识别能力，能够自动忽略杂乱的背景，准确地从复杂的自然图像中识别出花朵的具体种类。”
卷积神经网络 (CNN)一种专门为处理网格状数据（如图像）而设计的深度神经网络，是目前计算机视觉领域的基石。
• 卷积层：提取图像局部特征的“特征提取器”• 池化层：减少参数、降低维度的“特征压缩器”• 全连接层：整合特征并输出结果的“结果输出器”
参数少，效率高 利用权值共享大幅降低参数量特征强，精度高 自动提取高级抽象特征抗干扰，鲁棒性强 对平移、缩放等形变不敏感
? 人脸识别 & 视频监控 ? 物体识别 & 图像分类 ? 医学影像分析与诊断 ? 自然场景文字识别(OCR) ? 工业质检与缺陷检测
卷积神经网络是深度学习的核心应用，是开启人工智能视觉世界的钥匙。
今天我们学习的只是冰山一角，未来还有更多未知等待我们去探索。
希望同学们能保持对科技的好奇心，努力学习，未来也能成为AI技术的创造者和贡献者！
科技向善，责任为先| 永远记住，技术是为了让世界更美好。
