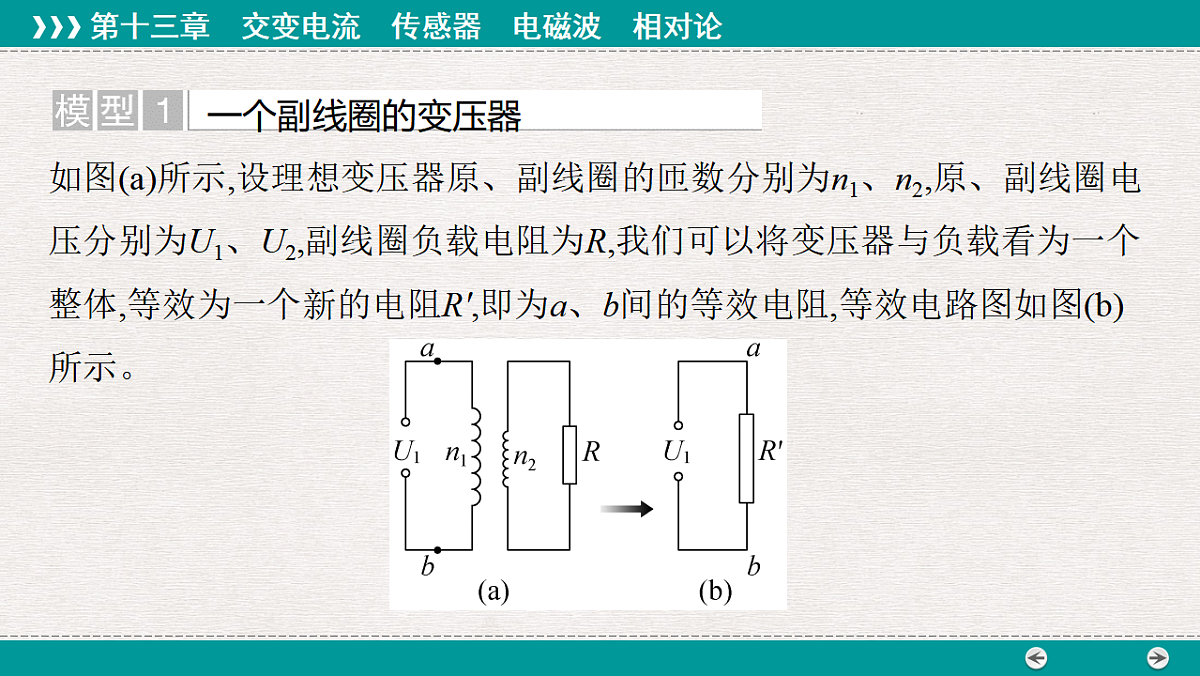

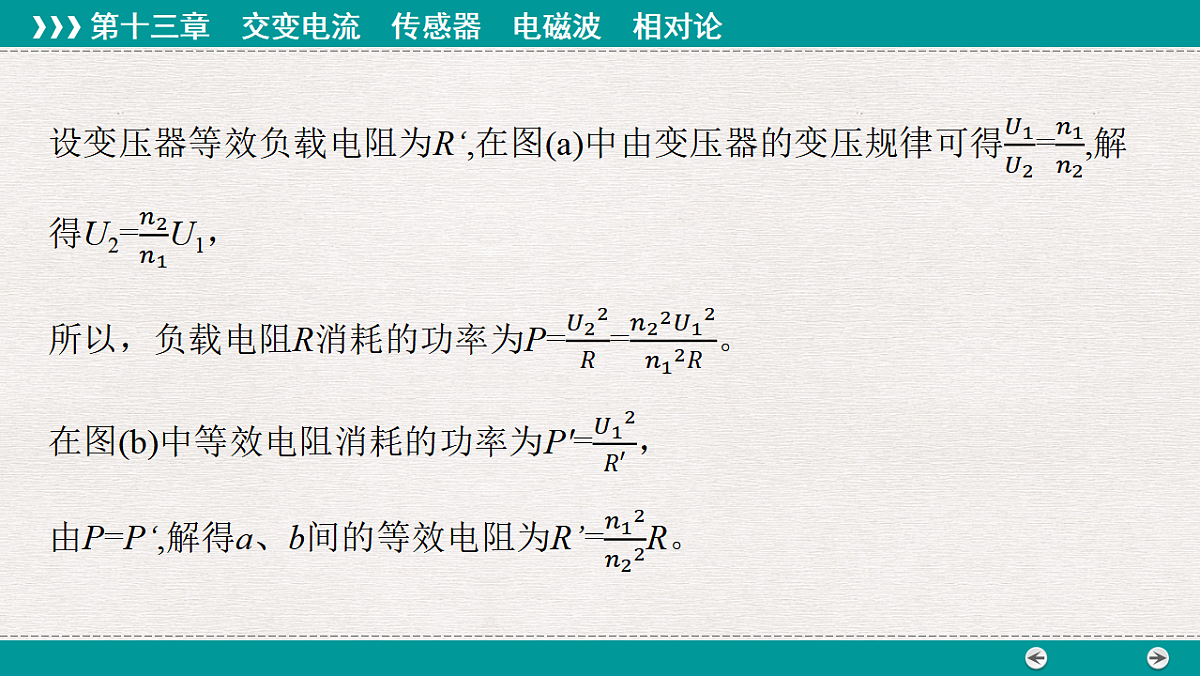

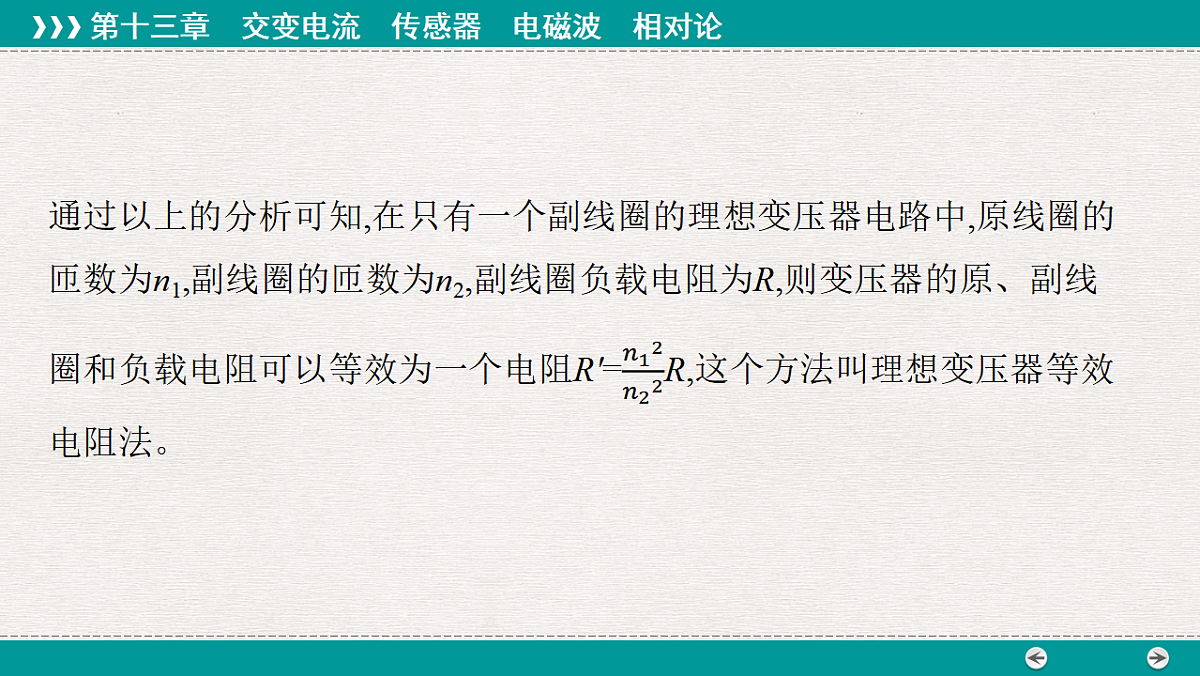

一个副线圈的变压器如图(a)所示,设理想变压器原、副线圈的匝数分别为n1、n2,原、副线圈电压分别为U1、U2,副线圈负载电阻为R,我们可以将变压器与负载看为一个整体,等效为一个新的电阻R',即为a、b间的等效电阻,等效电路图如图(b)所示。

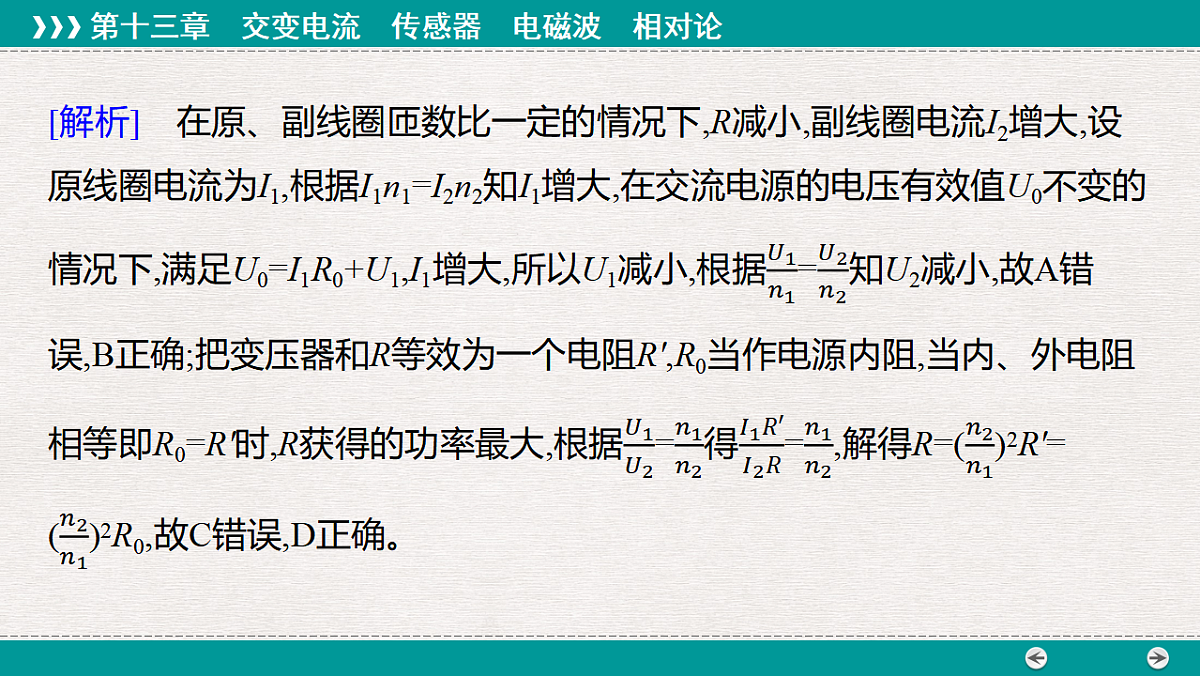

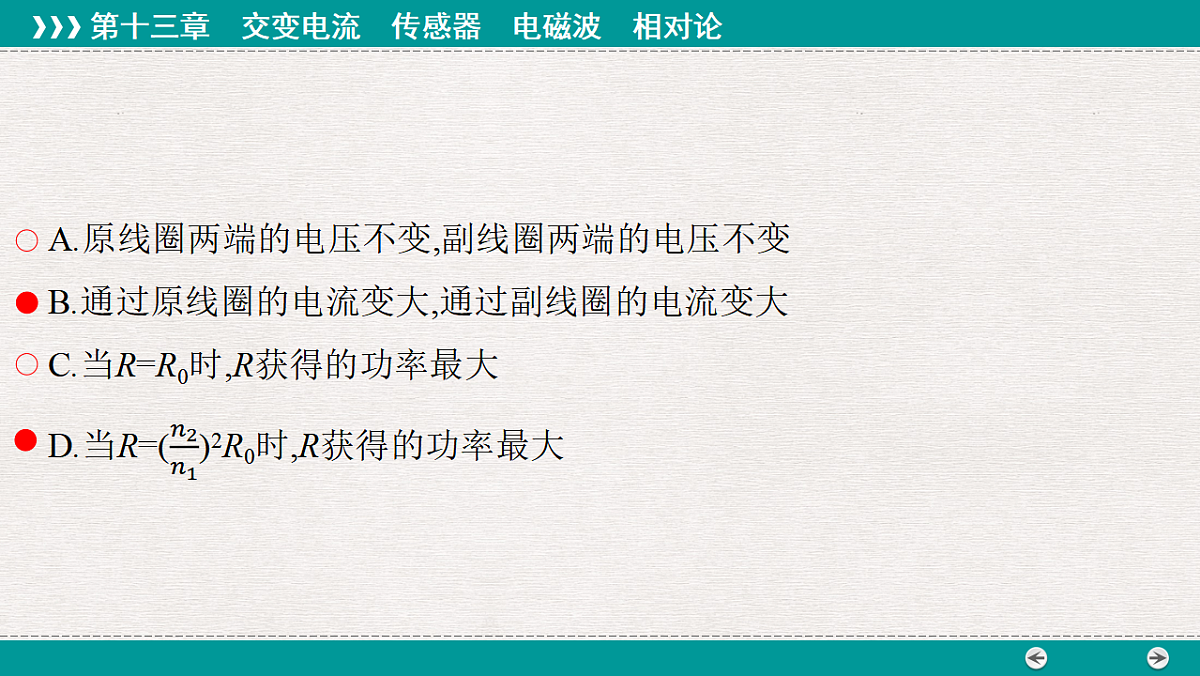

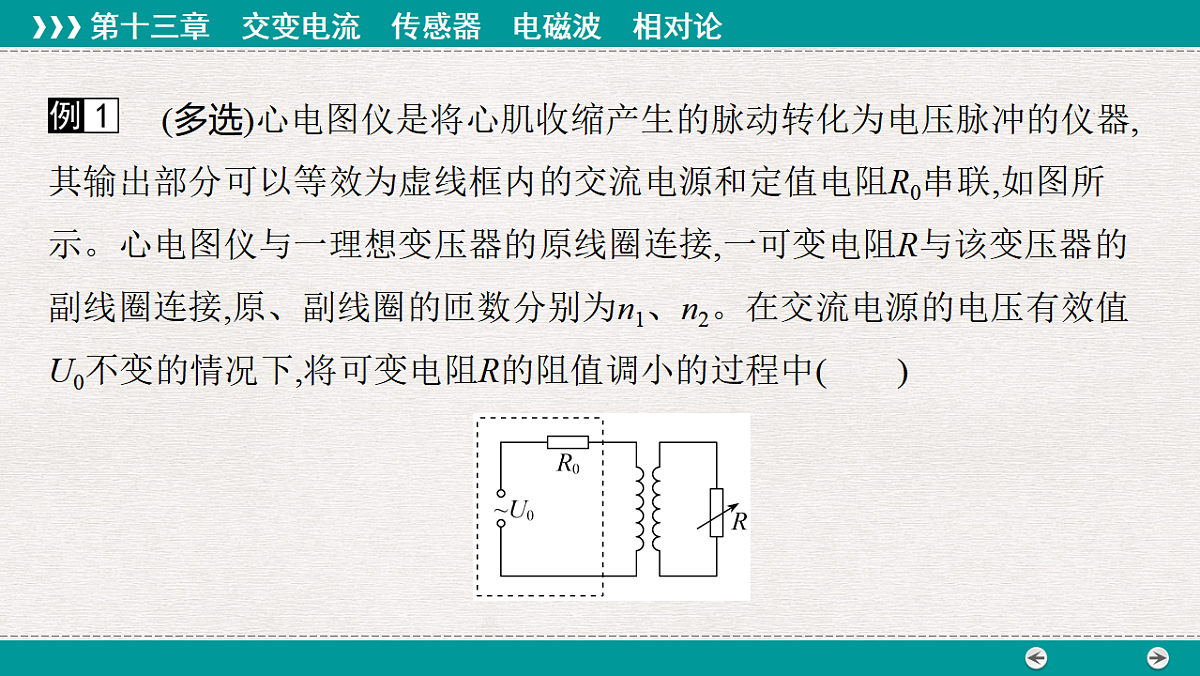

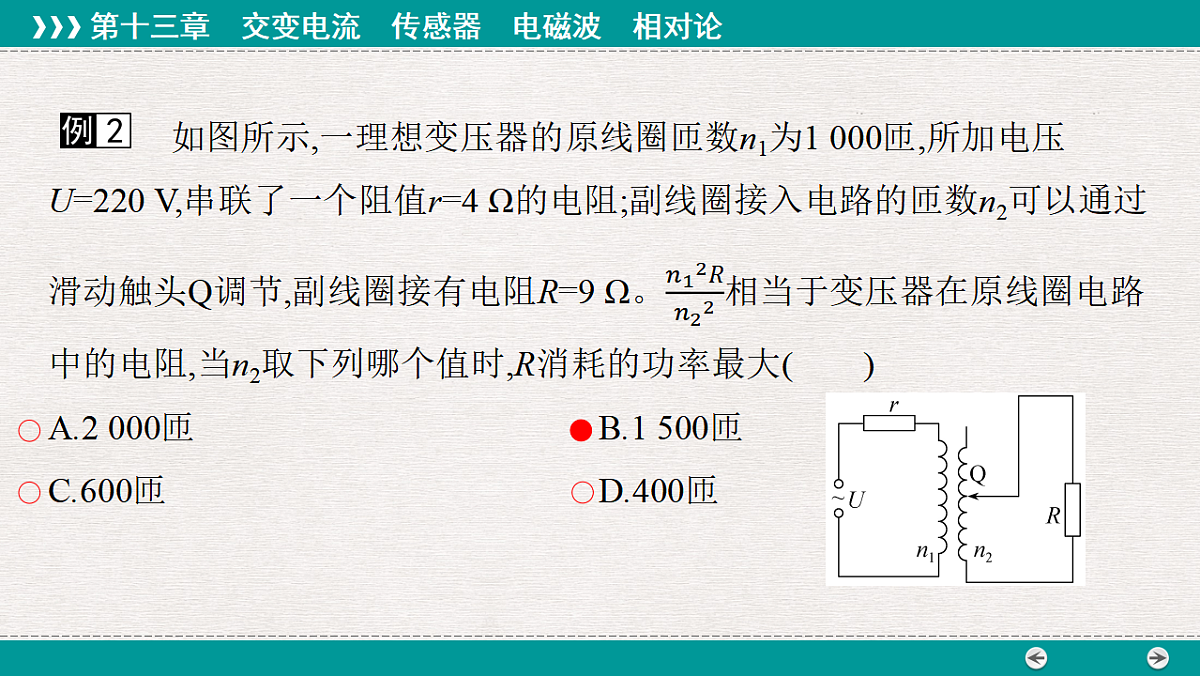

(多选)心电图仪是将心肌收缩产生的脉动转化为电压脉冲的仪器,其输出部分可以等效为虚线框内的交流电源和定值电阻R0串联,如图所示。心电图仪与一理想变压器的原线圈连接,一可变电阻R与该变压器的副线圈连接,原、副线圈的匝数分别为n1、n2。在交流电源的电压有效值U0不变的情况下,将可变电阻R的阻值调小的过程中(　　)
如图所示,理想变压器原、副线圈总匝数相同,滑动触头P1初始位置在副线圈正中间,输入端接入电压有效值恒定的交流电源。定值电阻R1的阻值为R,滑动变阻器R2的最大阻值为9R,滑片P2初始位置在最右端。理想电压表V的示数为U,理想电流表A的示数为I。下列说法正确的是(　　)
A.保持P1位置不变,P2向左缓慢滑动的过程中,I减小,U不变B.保持P1位置不变,P2向左缓慢滑动的过程中,R1消耗的功率增大C.保持P2位置不变,P1向下缓慢滑动的过程中,I减小,U增大D.保持P2位置不变,P1向下缓慢滑动的过程中,R1消耗的功率减小
两个副线圈的变压器变压器如图甲所示。
(多选)(2026·湖南长沙模拟)某理想变压器由一原线圈和两副线圈组成,如图所示,M、N端接电压有效值恒为U=36 V的正弦式交变电流,定值电阻R1=6 Ω。线圈匝数比为n1∶n2∶n3=3∶2∶1,定值电阻R2=4 Ω。滑动变阻器R3的阻值在0.5 Ω到 3 Ω间可调,则(　　)
A.R3=0.5 Ω时,R3的功率为36 WB.R3的阻值从0.5 Ω增到3 Ω,R3的功率逐渐减小C.R3的阻值从0.5 Ω增到3 Ω,变压器的输出功率先增大后减小D.R3=2 Ω时,R3的功率达到最大值
