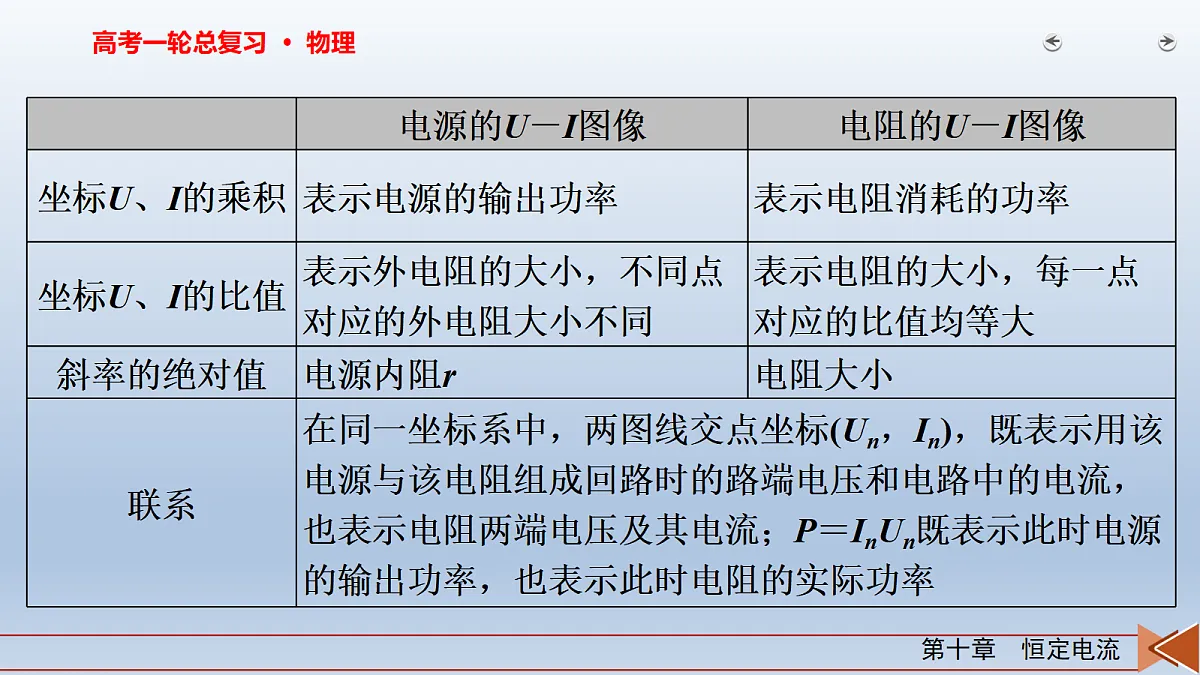

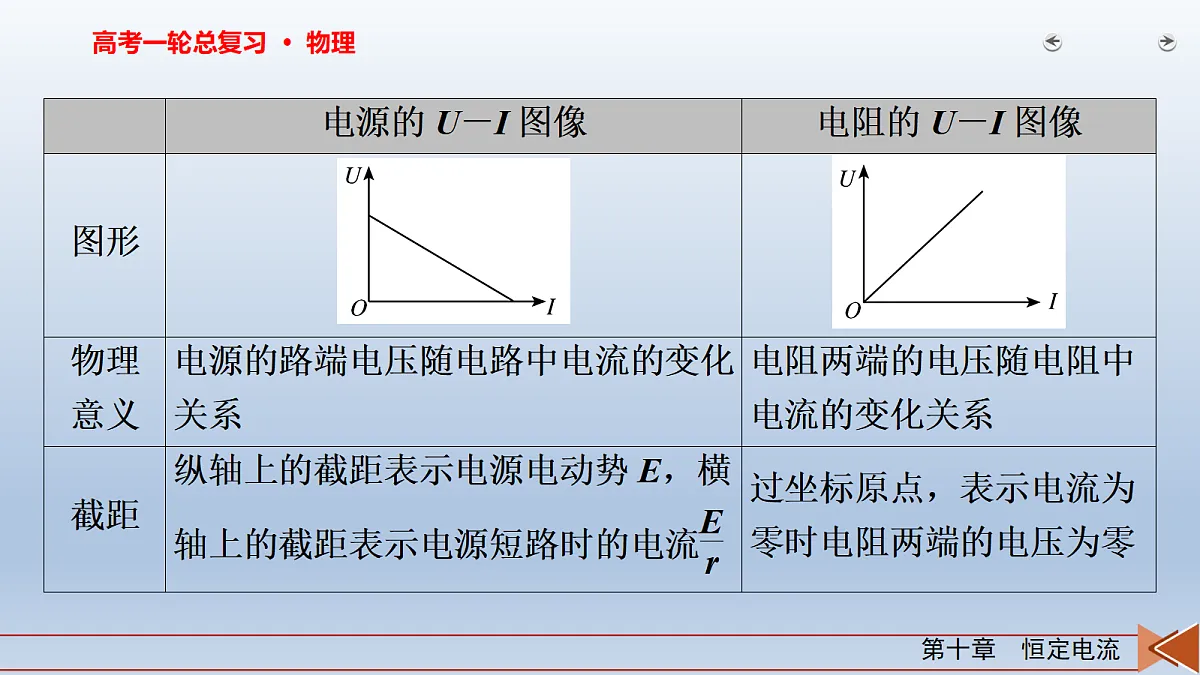

微点突破13　电源的U－I图像与电阻的U－I图像比较

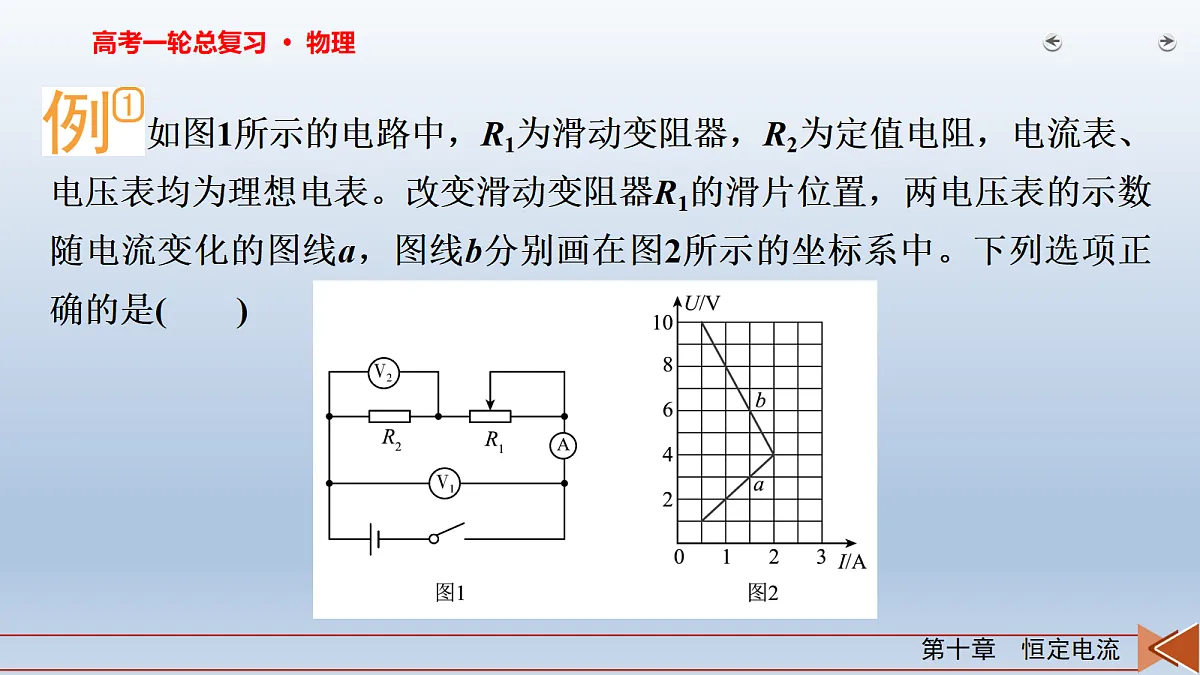

如图1所示的电路中，R1为滑动变阻器，R2为定值电阻，电流表、电压表均为理想电表。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线a，图线b分别画在图2所示的坐标系中。下列选项正确的是(　　)

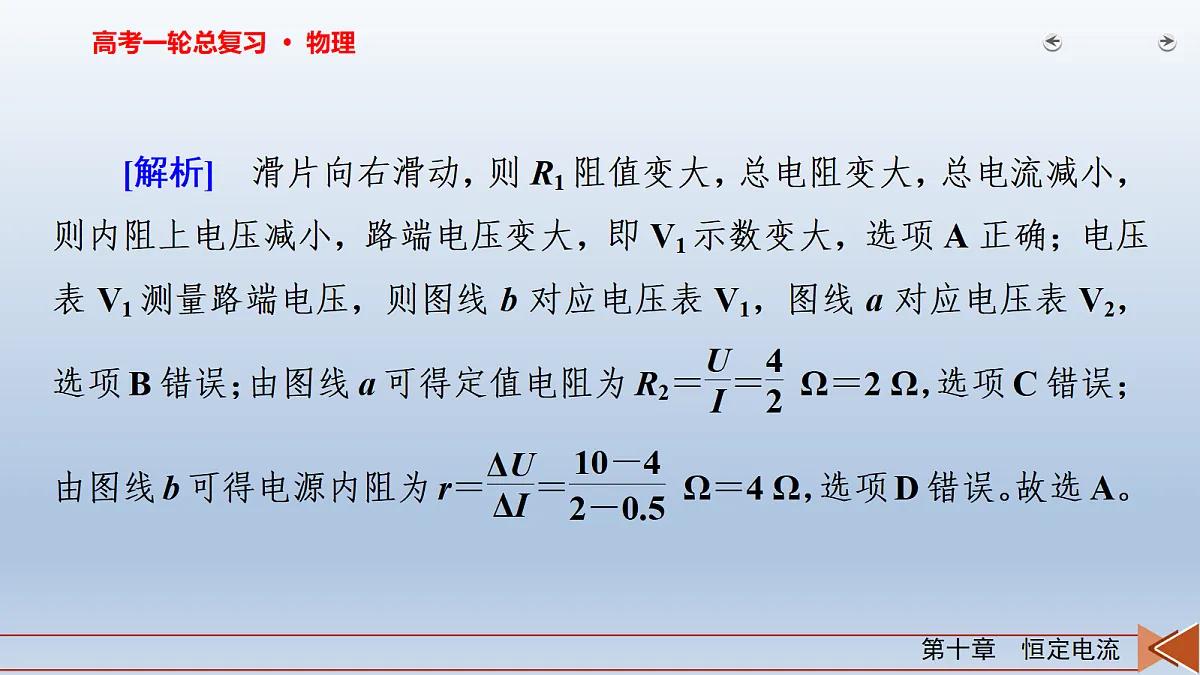

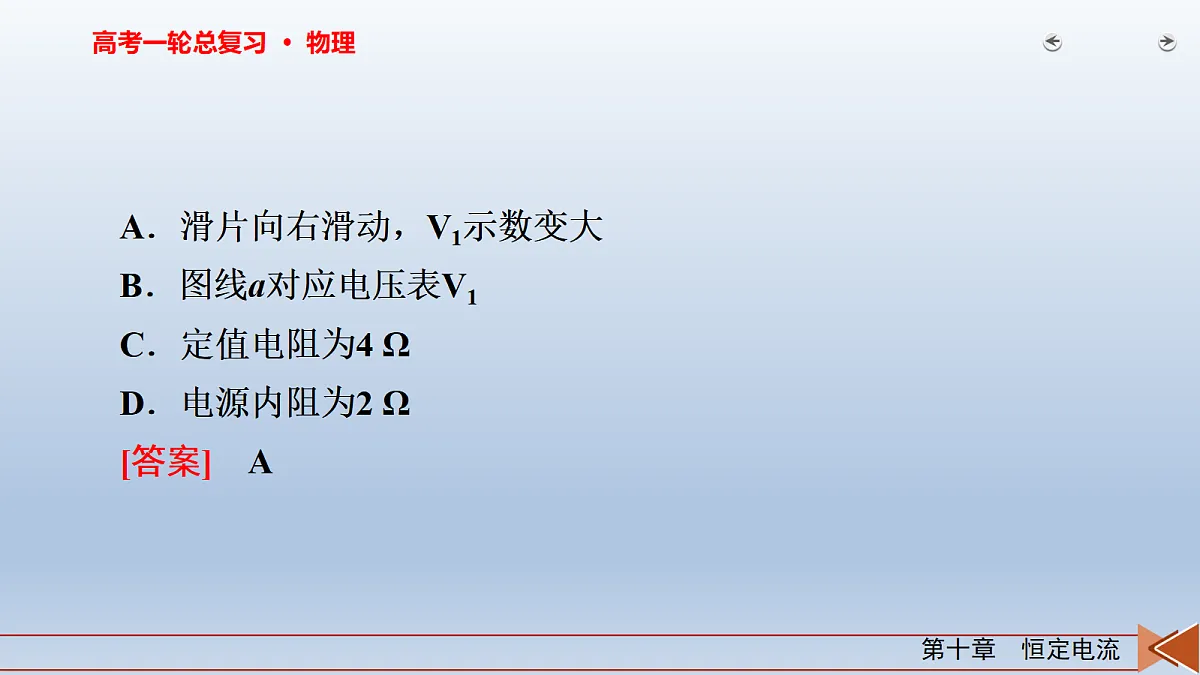

A．滑片向右滑动，V1示数变大B．图线a对应电压表V1C．定值电阻为4 ΩD．电源内阻为2 Ω[答案]　A
跟 踪 训 练1．(多选)某电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系如图。用此电源和电阻R1、R2组成电路，R1、R2可以同时接入电路，也可以单独接入电路。下列说法正确的是(　　)
A．此电源内阻为2 ΩB．此电源电动势为3 VC．将R1、R2串联后接到电源两端，电源的效率为80%D．将R1单独接到此电源两端时，此电源的输出功率最大
2．如图甲所示的电路中，定值电阻R＝60 Ω，电源电动势E＝ 100 V、内阻r＝10 Ω。如图乙所示，曲线为灯泡L的伏安特性曲线，直线为电源的路端电压与电流的关系图线。下列说法正确的是(　　)
A．开关S断开时，电源的效率为60%B．开关S闭合后，电源的总功率会变大C．开关S闭合后，灯泡变亮D．开关S断开时，灯泡消耗的功率为200 W[答案]　B
