2026年九年级物理中考二轮复习 专题08 欧姆定律、电功率、焦耳定律的理解及简单计算(复习课件)

这是一份2026年九年级物理中考二轮复习 专题08 欧姆定律、电功率、焦耳定律的理解及简单计算(复习课件)，共64页。
（含交互动画·预测闯关小游戏）

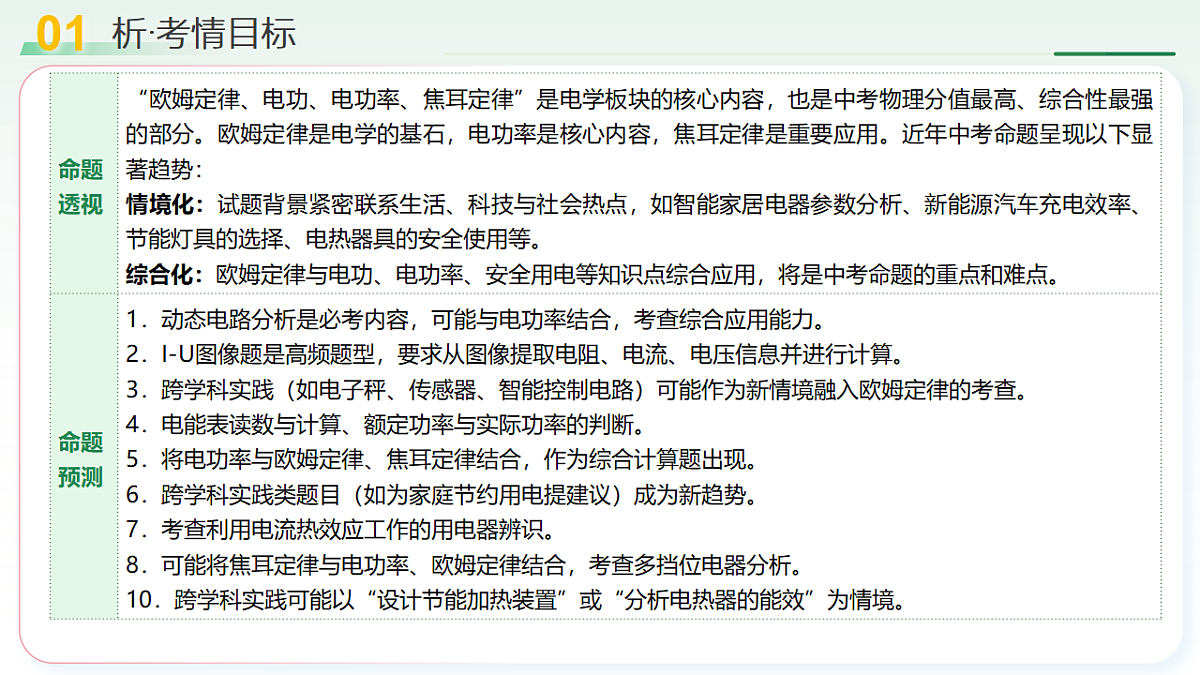

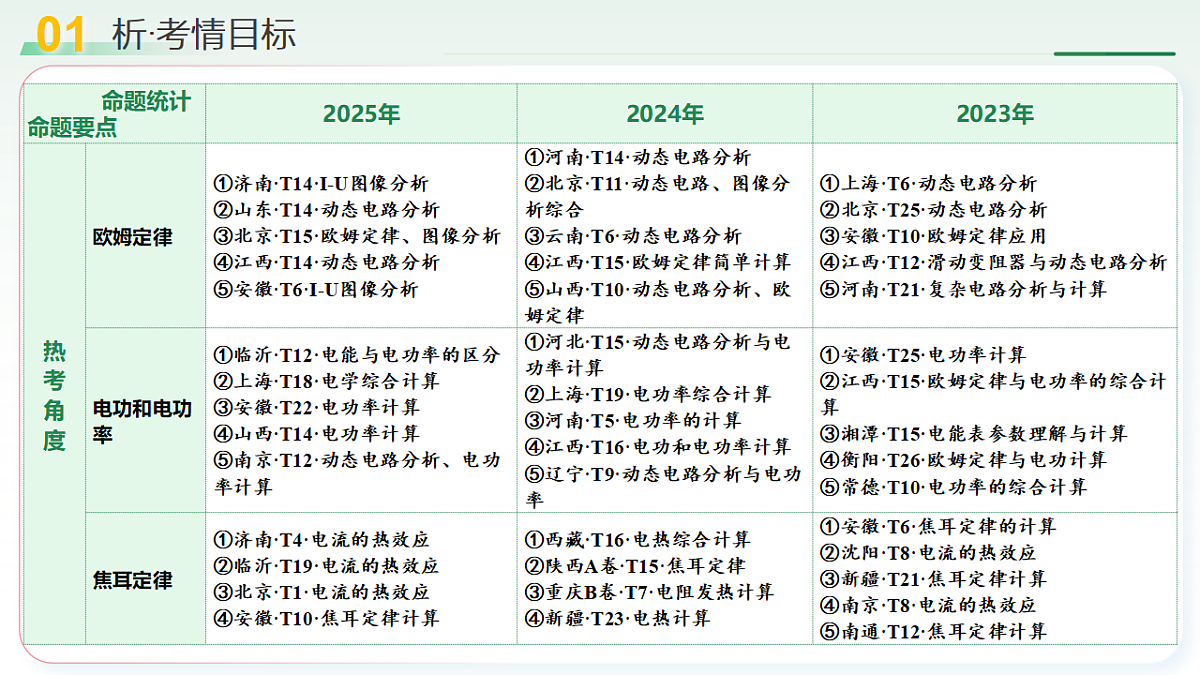

解读中考考情，研究命题规律，预测考试方向

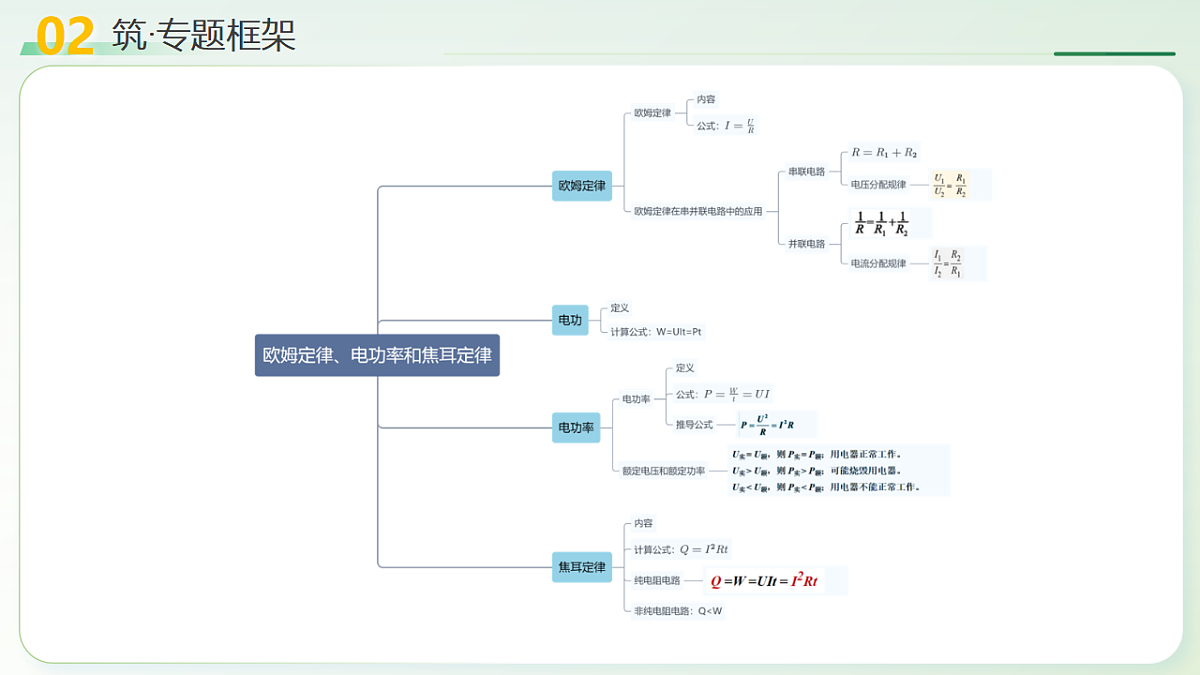

构建专题框架，强化整体感知，建立系统思维
真题动向 洞察中考命题情境，探究命题内在规律核心提炼 提炼必备知识技能，筑牢应试能力根基拓展提升 拓展解题方法技能，提升解题技巧能力
1．（2025·四川卷）【考查欧姆定律的计算】如图所示，电阻R1=30Ω，闭合S1、断开S2时，电流表的示数为0.4A；闭合S1和S2时，电流表的示数为0.5A。则电源两端的电压为___________V，电阻R2的阻值为___________Ω。
闭合S1、断开S2时，电路为R1的简单电路；闭合S1和S2时，两电阻并联，电流表测干路中的电流，流过R1的电流不变
2．（2025·吉林卷）【考查欧姆定律的计算】如图所示的电路中，电源电压恒定，R2的阻值为15Ω。闭合开关S，电流表A的示数为1.2A，电流表A1的示数为0.4A。求：(1)电阻R2的电流(2)电源电压。
（1）由电路图可知R1与R2并联，电流表A测干路电流，电流表A1测R1的电流，根据并联电路电流规律可得，电阻R2的电流为I2=I-I1=1.2A-0.4A=0.8A（2）根据并联电路电压规律和欧姆定律可得，电源电压U=U2=I2R2=0.8A×15Ω=12V
3．（2025·四川攀枝花卷）【新情境・通过设计智能家居照明灯考查欧姆定律的计算】小明用光敏电阻设计了一种“智能家居照明灯”，其电路如图甲所示。其中R1为光敏电阻，R2为滑动变阻器，电源电压U0恒定，电磁继电器线圈的电阻不计。该照明灯能实现在天暗时自动点亮，天亮时自动熄灭。要实现小明的设计目的，光敏电阻的阻值应随光照强度的增大而______。闭合开关S后，保持滑片P的位置不变，光照强度变化时，电流表示数I与电压表示数U的关系如图乙所示，则电源电压为______V，滑动变阻器接入电路的阻值为______Ω。
4．（2025·黑龙江绥化卷）【考查欧姆定律的计算】如图所示，在“探究电流与电阻的关系”的实验中，电源电压恒为4.5V，在电路中分别接入5Ω、10Ω、15Ω、20Ω的电阻进行实验。先将10Ω的电阻接入电路，闭合开关S，调节滑动变阻器的滑片，使电压表的示数为2V；再将电阻由10Ω更换为5Ω，调节滑动变阻器的滑片向______（选填“左”或“右”）端移动，直到电压表的示数为2V为止：要完成该实验，滑动变阻器的最大阻值至少为______Ω。
5．（2025·四川自贡卷）【新情境・通过初中体育均衡检测中握力计考查欧姆定律的计算】如图为初中体育均衡检测中握力计的工作原理简图，电源电压恒为3V，R的阻值大小与其连入电路的长度成正比，R0为保护电阻，弹簧电阻不计。握力F为零时，P在A端；握力F最大时，P在B端。P从A端滑至B端过程中，弹簧的弹性势能将______（选填“减小”“增大”或“不变”）。电路中电流表的变化范围是0.1-0.6A，R连入电路的阻值变化范围是________Ω。
6．（2025·四川绵阳卷）【考查欧姆定律动态电路分析】如图所示，电源电压恒定，R1、R2是定值电阻。闭合开关S，若从左向右移动滑动变阻器R的滑片，所有电表的示数均不超量程，则此过程中（   ）A．V1、V2和A表的示数均增大B．V1表的示数增大，V2表和A表的示数减小C．V2表的示数与V1表的示数的差值减小D．V1表的示数变化量小于V2表的示数变化量
R1与变阻器串联后再与R2串联，V1测变阻器的电压，V2测R1与变阻器的电压，电流表测电路的电流，若从左向右移动滑动变阻器R的滑片，变阻器连入电路的电阻变大，电路的电阻变大；V2表的示数与V1表的示数的差值即R1的电压，根据U=IR可知，V2表的示数与V1表的示数的差值减小
7．（2025·山东东营卷）【新情境・通过体重秤的简易电路考查动态电路分析、欧姆定律的计算】如图甲所示是某款体重秤的简易电路，电路中电源电压恒为6V，定值电阻R0的阻值为10Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，R为压力传感器，它的阻值与压力F的关系如图乙所示（g取10N/kg）。闭合开关S后，下列说法正确的是（　　）A．当压力F增大时，电压表的示数减小B．当压力F减小时，电压表与电流表示数之比变小C．该装置所能测量的最大质量为150kgD．若将R0换成20Ω的电阻，则该装置所能测量的最大质量将变小
如图甲所示，R和R0串联，电压表测量R0两端电压；由图乙可知，压力F增大时，R的阻值减小，电路中的总电阻变小
1．如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，在保证电路元件安全的前提下，将滑动变阻器滑片向右移动的过程中（　　）A．电压表V1的示数变大，电流表A的示数变大B．电压表V2的示数不变，电流表A的示数变小C．电压表V1和电压表V2的示数之和不变D．电压表V1和电流表A示数的比值变大
如图所示，定值电阻R1与滑动变阻器R2串联，电压表V1测量定值电阻R1两端的电压，电压表V2测量滑动变阻器两端的电压，将滑动变阻器滑片向右移动的过程中，滑动变阻器接入的阻值变大
1.明确电路结构先判断电路是串联、并联还是混联，可通过观察元件连接方式或使用“电流路径法”确定。简化电路：去掉电压表（视为断路）、电流表（视为导线），聚焦电阻和电源的连接关系。2.确定电表测量对象电压表测量的是其两端所接元件的电压，电流表测量的是通过其所在支路的电流。注意电表在电路中的位置，避免混淆测量对象。3.分析电阻变化滑动变阻器：滑片移动时，判断接入电路的电阻变化。通常滑片远离下接线柱，电阻增大；靠近下接线柱，电阻减小。敏感电阻：如光敏、压敏、气敏电阻等，根据外界条件（光照、压力、气体浓度等）判断阻值变化。
4.应用欧姆定律和串并联规律串联电路：总电阻 R总=R1+R2+⋯，电流 I=U/R总，电压按电阻比例分配（U1:U2=R1:R2）。并联电路：总电阻 1/R总=1/R1+1/R2+⋯，电压 U各支路相等，电流按电阻反比例分配（I1:I2=R2:R1）。5.判断电表示数变化串联电路：电阻增大，总电流减小，定值电阻两端电压减小，滑动变阻器两端电压增大；电阻减小，则相反。并联电路：电阻增大，所在支路电流减小，干路电流减小，其他支路电流不变，电压表示数不变。6.利用比值和乘积关系电压表与电流表示数的比值等于所测电阻的阻值，若电阻变化，比值相应变化。电压表与电流表示数的乘积等于所测元件的功率，可根据功率变化辅助判断。
考点二  电功和电功率
1．（2025·山东卷）【新情境・通过移动电源的铭牌信息考查电能和电功率的区别】某商家销售的移动电源相当于大型“充电宝”，其铭牌如图所示。顾客咨询：“该移动电源可以供2.5kW的用电器正常工作吗？”客服回复：“没问题，这是3kW·h的，3kW的用电器都可以正常使用。”该客服（　　）A．说法正确 B．混淆了电功率和电能C．混淆了电功率和电流D．混淆了电功率和电压
客服回复中提到的“3kW·h”是电能（即电量）的单位，而“3kW的用电器”中的“kW”是电功率的单位。客服错误地将电能与电功率混淆，认为3kW·h的移动电源可以直接支持3kW的用电器，忽略了电功率的实际限制
2．（2025·山东淄博卷）【新情境・通过噪声强弱检测装置考查电功率动态电路分析】为保持教室安静的学习环境，小明设计了噪声强弱检测装置，如图所示，电源电压不变，声敏电阻R的阻值随声音的增强而减小。闭合开关，当声音变强时（灯丝电阻不变）（　　）A．电流表示数变小 B．电压表示数变小C．电压表与电流表示数的比值变小D．电压表与电流表示数的乘积变大
声敏电阻R与灯L串联，电流表测电路中电流，电压表测灯L两端的电压。闭合开关，当声音变强时，声敏电阻R的阻值减小，电路中的电流变大；灯丝电阻不变，可知灯L两端电压变大，电压表和电流表的乘积变大，电压表与电流表的比值是灯丝的阻值大小，灯丝的电阻不变，所以该比值不变
3．（2025·四川巴中卷）【考查电功率的计算】如图所示的电路中，电源电压不变，闭合开关后，当滑片P在某一端点时，电流表示数为0.4A，小灯泡消耗的功率为0.4W；当滑片P移至中点时，电压表示数变化了1.5V，此时小灯泡正常发光，且消耗的功率为1.5W。下列说法中正确的是（    ）A．电源电压4VB．小灯泡正常发光时的电阻2.5ΩC．滑动变阻器最大阻值15ΩD．滑动变阻器的滑片P在中点时，滑动变阻器所消耗的电功率4.2W
小灯泡与滑动变阻器串联，电压表测小灯泡两端的电压，电流表测电路中的电流。电压表示数变化了1.5V，即灯泡两端电压变大1.5V
4．（2025·山东滨州卷）【考查电功的计算】如图所示，电源电压为6V且恒定不变，R1是定值电阻，其阻值为20Ω。闭合开关S后，电流表A2的示数为0.2A，则电流表A1的示数为__________A，电阻R2的阻值为__________Ω，整个电路1min消耗的电能为__________J。
5．（2025·黑龙江卷）【考查电功率的计算】如图，电源电压保持不变，电阻R1＝10Ω，只闭合开关S1时，电流表的示数为0.3A，则电源电压为______V；若再闭合开关S2时，发现电流表的示数变化了0.2A，则电路的总功率为______W。
[1]只闭合开关S1时，电路为R1的简单电路，电流表测电路电流。由欧姆定律可得，电源电压U＝I1R1＝0.3A×10Ω＝3V[2]当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，因为并联电路各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.3A，电流表的示数变化了0.2A，则通过R2的电流为0.2A；根据并联电流规律，干路电流为I＝I 1+I 2＝0.3A+0.2A＝0.5A，则电路消耗的总功率P＝UI＝3V×0.5A＝1.5W
6．（2025·江苏南京卷）【考查电功率的计算】如图所示，电源电压U=6V，R1=5Ω，R2=10Ω；仅闭合S2，电路的总电阻为_______Ω；仅闭合S3，电压表示数为4.5V，R3=_______Ω；当S1、S2、S3均闭合时，电流表的示数为_____A。R2消耗的功率为________W。
7．（2025·江苏镇江卷）【考查电功率的计算】某种灯泡的电阻R与电流I关系图像如图1所示，当两个该种灯泡串联接在电压恒为U0的电源上时，通过灯泡的电流为1A，此时灯泡的电阻为________Ω，U0为________V。若将该种灯泡L按图2的方式接在电压为3V的电源上，其中定值电阻R0的阻值为3.5Ω，闭合开关后，电阻R0两端的电压为_____V，灯泡L的电功率为________W。
8．（2025·江苏镇江卷）【新情境・通过电阻与温度的关系图像考查电能表、电功率的计算】某电蚊香器中所用加热片的电阻与温度的关系图像如图所示，将此加热片接在电压恒定的电源两端，初温为25℃，刚开始时，随着温度的升高，加热片中的电流不断_________，温度达到_________℃时功率达到最大值。若该电蚊香器的实际功率为10W，则工作12h，可使标有“3000imp/(kW·h)”字样的电能表指示灯闪烁_________次。
9．（2025·四川攀枝花卷）【考查电功率的计算】实验室有一只标有“2.5V；0.5W”的小灯泡L，将其接入如图甲所示的电路中，闭合开关后，小灯泡刚好正常发光，电压表的示数为0.5V；将其接入如图乙所示的电路中，闭合开关后，电流表的示数为1.4A。甲、乙电路中，R0为同一定值电阻，电源相同且电压恒定，求：(1)定值电阻R0的阻值；(2)图乙所示情况下，小灯泡的功率。
10．（2025·山东青岛卷）【考查电功率的计算】如图所示电路，电源电压为18V，小灯泡L标有“6V3W”（忽略灯丝电阻的变化），定值电阻R1的阻值为20Ω，R2是滑动变阻器。电压表的量程为0~15V，电流表的量程为0~0.6A。(1)求小灯泡的电阻；(2)若只闭合开关S和S2，当R2接入电路的阻值为其最大阻值的1/5时，小灯泡L正常发光，求滑动变阻器的最大阻值；(3)若只闭合开关S和S1，调节滑动变阻器R2的滑片P，在保证电路安全的情况下，求电路消耗的最小功率。
3.串、并联电路中电功的分配关系无论是串联电路还是并联电路，电路中电流做的总功等于各个用电器做功的总和，即W总=W1+W2。
3.串、并联电路中电功率的分配关系无论是串联电路还是并联电路，电路中电流做的总功等于各个用电器做功的总和，即P=P1+P2。
4.额定功率与实际功率的区别
1．如图所示，电源电压为4.5V保持不变，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器R的规格是“25Ω  1A”，灯泡L上标有“2.5V  1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法中正确的是（　　）A．小灯泡的电阻为2ΩB．电流表的示数变化范围是0.15~0.5AC．滑动变阻器允许调节的阻值范围是5~25ΩD．电路消耗的最大总功率为2.7W
拓展：电路极值范围计算
1.明确电路连接方式先判断电路是串联、并联还是混联，明确各元件的连接关系，这是计算极值的基础。2.确定限制条件电表量程：电流表、电压表有最大测量值，计算结果不能超过其量程。用电器额定值：如灯泡的额定电压、额定电流，确保用电器在安全范围内工作，避免损坏。滑动变阻器规格：包括最大阻值和允许通过的最大电流。3.求电流极值最大电流：若电路中有滑动变阻器，将其阻值调至最小（通常为0Ω），计算此时电路中的电流。比较电流表量程、用电器额定电流、滑动变阻器允许电流，取最小值作为电路的最大电流。最小电流：将滑动变阻器阻值调至最大，计算电路中的电流。若电路中有电压表，需确保电压表测量值不超过量程，据此反推最小电流。
4.求电压极值：最大电压：若电压表测量的是定值电阻两端电压，当电路电流最大时，定值电阻两端电压最大，计算公式为U=IR。若电压表测量的是滑动变阻器两端电压，需结合滑动变阻器阻值和电路电流计算，确保不超过电压表量程。最小电压：当电路电流最小时，定值电阻或滑动变阻器两端电压最小，计算方式同上。5.求滑动变阻器取值范围最小阻值：根据电路最大电流和电源电压，计算电路总电阻，再减去定值电阻阻值，得到滑动变阻器的最小阻值。最大阻值：若电压表测量滑动变阻器两端电压，当电压表示数达到量程最大值时，计算滑动变阻器的最大阻值；若没有电压表限制，则取滑动变阻器铭牌上的最大阻值。6.分情况讨论若电路中有开关或滑动变阻器滑片位置变化，需分别分析不同状态下的极值，确保所有情况都满足安全约束。
1．（2025·山东济南卷）【新情境・通过家用电器考查电流的热效应】现代社会人们的生活越来越离不开电，下列电器工作时主要利用了电流热效应的是（　　）A．电风扇B．电铃C．电烤箱D．电冰箱
电风扇工作时，主要是将电能转化为机械能，使风扇转动，不是利用电流的热效应；电铃工作时，主要是利用电流的磁效应产生磁性，吸引衔铁带动铃锤发声，不是利用电流的热效应；电烤箱工作时，主要是将电能转化为内能，通过发热元件发热来烘烤食物，是利用电流的热效应；电冰箱工作时，主要是通过压缩机将电能转化为机械能，使制冷剂循环实现制冷，不是利用电流的热效应
2．（2025·四川泸州卷）【新情境・通过自制电热切割器考查焦耳定律的理解】“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图所示。下列分析正确的是（　　）A．通过EF、FG和GH三段铝片的电流相等B．加在EF、FG和GH三段铝片两端的电压相等C．EF、FG和GH三段铝片的电阻相等D．用GH段去切割塑料泡沫，效果最好
由图可知，EF、FG和GH三段铝片是串联在电路中的，所以通过EF、FG和GH三段铝片的电流相等
3．（2025·江苏盐城卷）【考查焦耳定律的理解】电炉中的电阻丝通电一段时间后变得很烫，但连接电炉的导线却不怎么热。电路中，通过导线与电阻丝的电流____，而导线电阻远______电阻丝电阻，使导线在相同时间内产生的热量很______。
[1]因为电炉中的电阻丝和导线是串联的，根据串联电路的电流特点，通过导线与电阻丝的电流相等。[2][3]根据焦耳定律，电阻丝很烫而连接电炉的导线却不怎么热，是因为在电流和时间相同的情况下，电阻越大，产生的热量Q就越多，就会越热，因为导线电阻远小于电阻丝电阻，所以在相同时间内，导线产生的热量很少。
4．（2025·宁夏卷）【新情境・通过汽车后挡风玻璃的除雾除霜装置考查电热的计算】如图是某款汽车后挡风玻璃的除雾除霜装置示意图。图中较宽的线条是导电条（电阻不计），较窄的线条是电阻丝。导电条A、B两端与汽车供电电路相连，供电电压为12V，电阻丝的总电阻是1Ω。正常工作时，通过导电条A处的电流为________A，电阻丝工作5min产生的热量为________________J。图中P处电阻丝断裂，其他电阻丝还能工作，则这些电阻丝是________（选填“串联”或“并联”）的。
5．（2025·江苏无锡卷）【新情境・通过简易的泡沫塑料切割装置电路考查电热的计算】一种简易的泡沫塑料切割装置电路如图所示，电源电压为6V，用以切割的金属电热丝R的阻值为1Ω，闭合开关S后，电路中电流为_______A，10s内电热丝R产生的热量为___________J。若要减小电热丝R的发热功率，请写出一种合理做法：___________。
6．（2025·四川绵阳卷）【考查电热的计算】如图所示电路中，电源电压恒定，R1、R2和R3是定值电阻。当X和Y均为电流表时，闭合开关，其示数之比为9∶5，此时R1、R2、R3的连接方式是________（选填“串联”或“并联”），若通电时间t，电路产生的总焦耳热为Q1；当X和Y均为电压表时，闭合开关，其示数之比为5∶3，若通电相同时间t，电路产生的总焦耳热为Q2。则Q1_______Q2。
[1]若当X和Y均为电流表时，分析电路知，电流表X测R2、R3的总电流，电流表Y测R1、R2的总电流，闭合开关，此时R1、R2、R3并联，由并联电路电阻规律可知，总电阻越并越小，并联电路的总电阻会小于任何一个分电阻。[2] 当X和Y均为电压表时，闭合开关，则电路是一个串联电路，由串联电路电阻规律可知，总电阻越串越大，串联电路的总电阻会大于任何一个分电阻。综上可得R并
