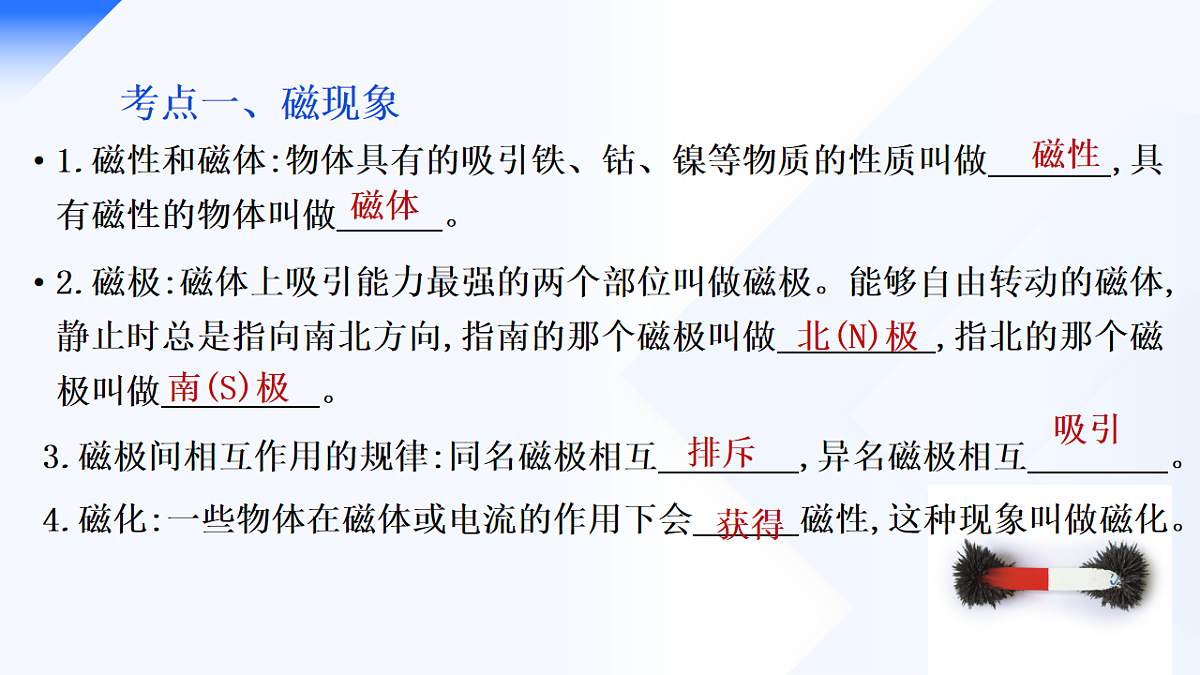

1.磁性和磁体:物体具有的吸引铁、钴、镍等物质的性质叫做　　 　,具有磁性的物体叫做　　　。 2.磁极:磁体上吸引能力最强的两个部位叫做磁极。能够自由转动的磁体,静止时总是指向南北方向,指南的那个磁极叫做　　　 　,指北的那个磁极叫做　　　 　。
3.磁极间相互作用的规律:同名磁极相互　　　　,异名磁极相互　　　　。 4.磁化:一些物体在磁体或电流的作用下会 磁性,这种现象叫做磁化。

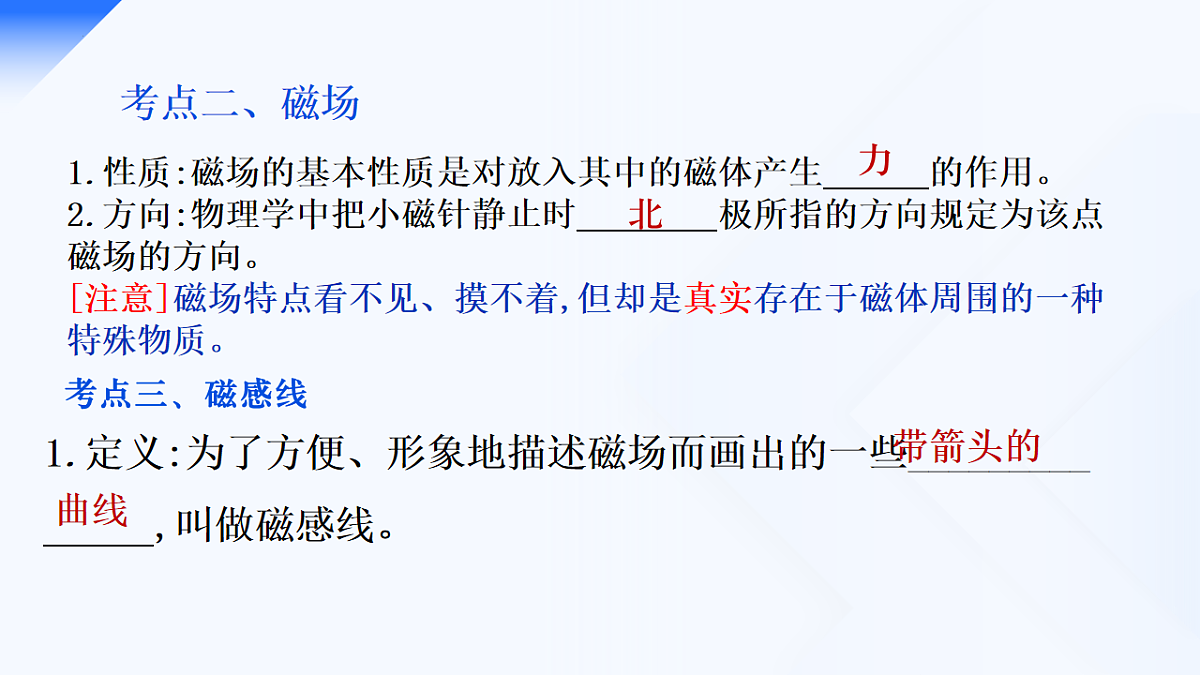

1.性质:磁场的基本性质是对放入其中的磁体产生　　　的作用。 2.方向:物理学中把小磁针静止时　　　　极所指的方向规定为该点磁场的方向。 [注意]磁场特点看不见、摸不着,但却是真实存在于磁体周围的一种特殊物质。
1.定义:为了方便、形象地描述磁场而画出的一些_________　　　　 ,叫做磁感线。

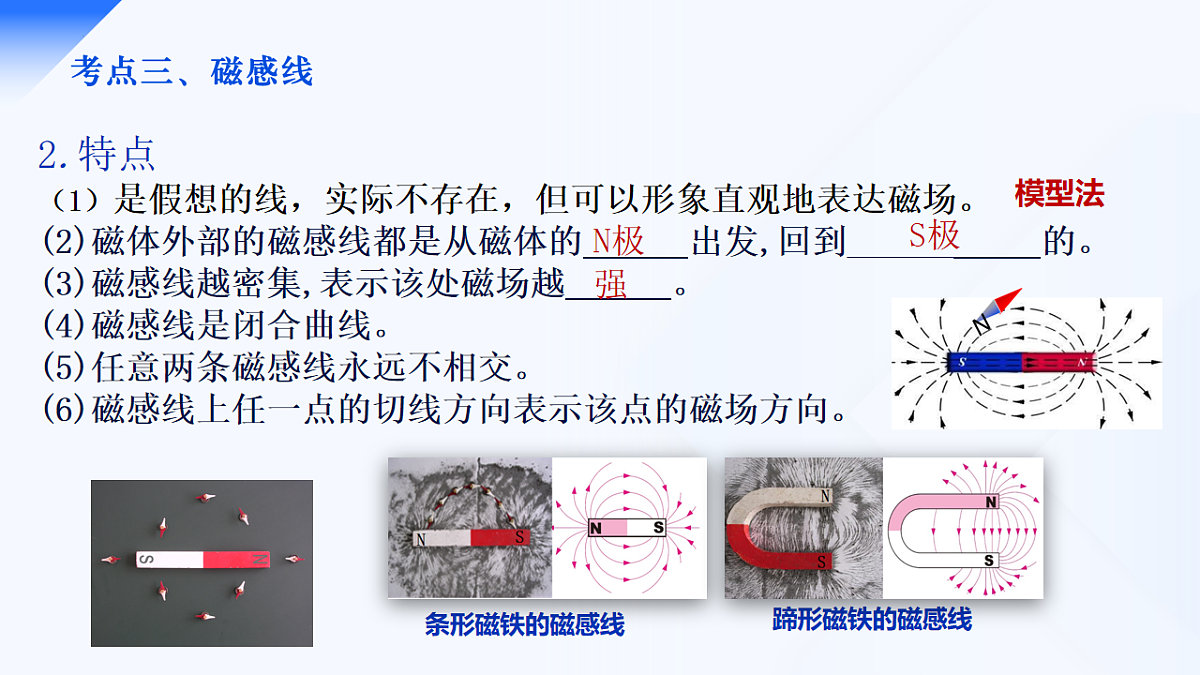

2.特点（1）是假想的线，实际不存在，但可以形象直观地表达磁场。(2)磁体外部的磁感线都是从磁体的　　　出发,回到______　　 的。 (3)磁感线越密集,表示该处磁场越　 　。 (4)磁感线是闭合曲线。(5)任意两条磁感线永远不相交。(6)磁感线上任一点的切线方向表示该点的磁场方向。

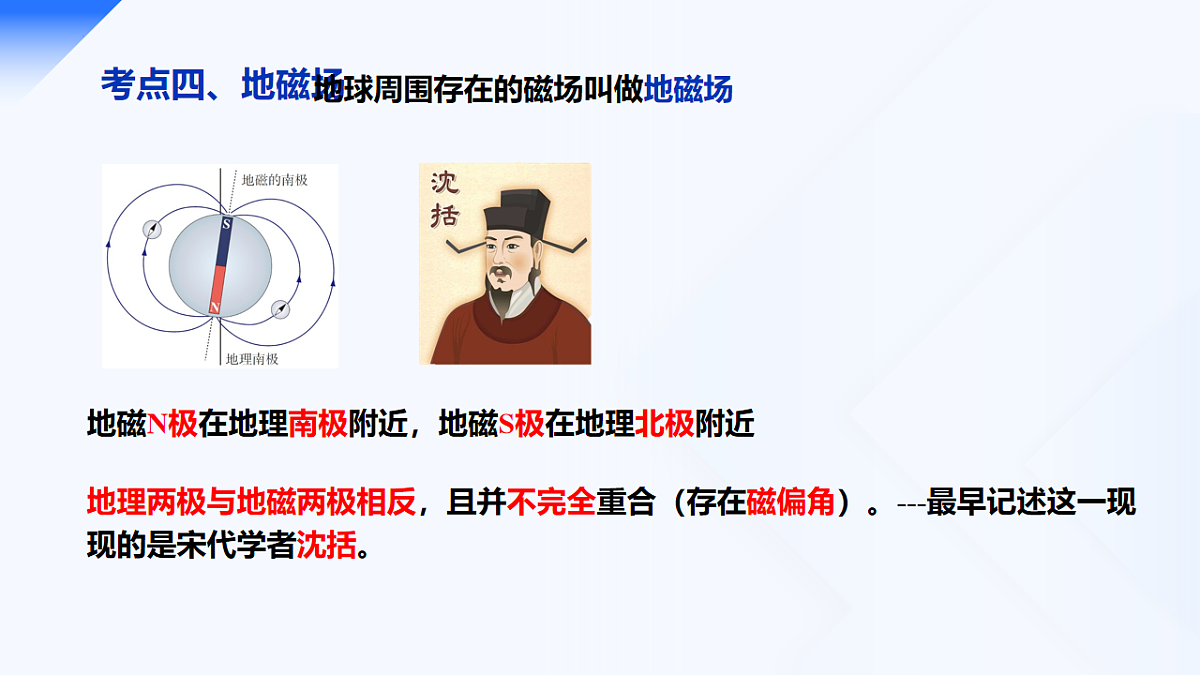

地球周围存在的磁场叫做地磁场
地磁N极在地理南极附近，地磁S极在地理北极附近
地理两极与地磁两极相反，且并不完全重合（存在磁偏角）。---最早记述这一现现的是宋代学者沈括。

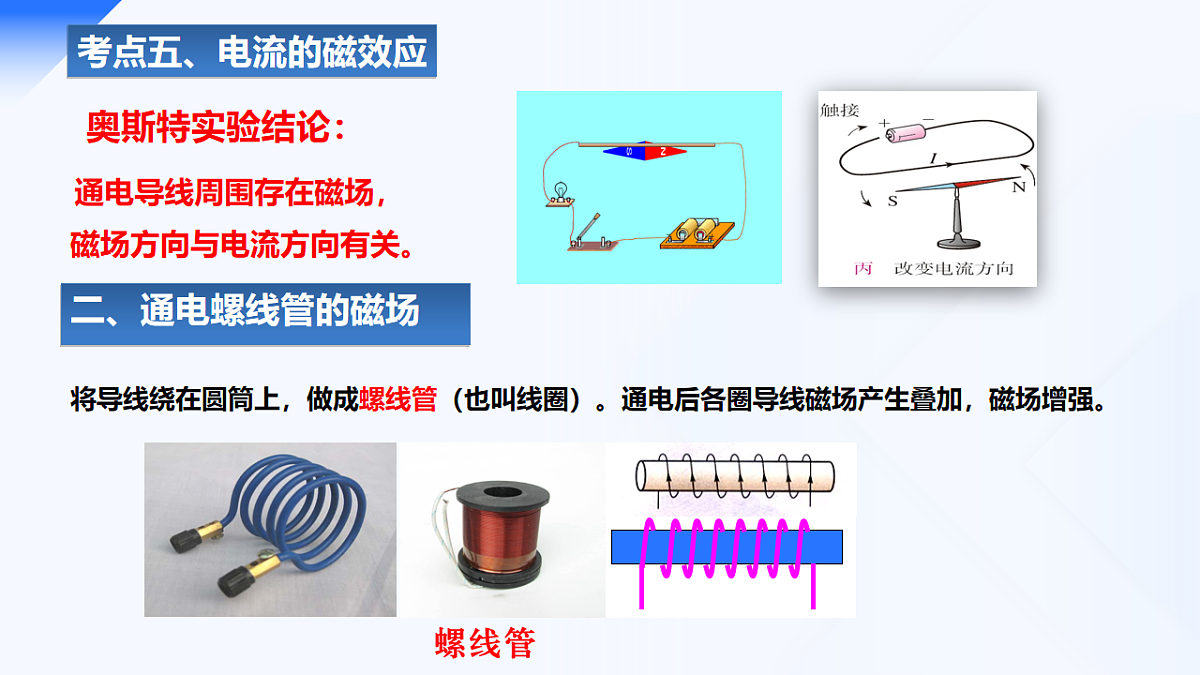

通电导线周围存在磁场，
磁场方向与电流方向有关。　　
将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。
探究通电螺线管外部的磁场分布
通过实验，判断螺线管的N、S极，并标在图中。
实验结论：通电螺线管外部的磁场和条形磁体的磁场一样。 通电螺线管两端的极性与其中的电流方向有关。
通电螺线管外部的磁场与条形磁体的磁场相似，它的两端相当于条形磁体的两极。
用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。
（1）查清螺线管的绕线方向；（2）标出电流在螺线管中的方向；（3）用安培定则确定螺线管的磁极方向。
2.使用安培定则的方法和顺序：
1．判断下面螺线管中的N极和S极：
2．判断螺线管中的电流方向：
3．根据小磁针静止时指针的指向，判断出电源的正负极。
1．电磁铁：插入铁芯的通电螺线管称为电磁铁。
2.特点：有电流通过时有磁性，没有电流时失去磁性。
4.电磁铁应用广泛：从小电动汽车、家里的冰箱，到三峡水库的发电站，各种大小的电磁铁应有尽有。
结论：匝数一定时，通过的电流越大，电磁铁的磁性越强。
现象：电流越大，能吸引的铁片数越多
探究电流大小对电磁铁磁性强弱的影响
现象：匝数多的电磁铁B，能吸引的铁片数越多
结论：电流一定时，螺线管匝数越多，电磁铁的磁性越强。
探究有无铁芯对电磁铁磁性强弱的影响
结论：匝数相同、电流相同，有铁芯时，磁性明显增强。
现象：没有铁芯，螺线管能吸引的铁片数减少。
考点八．电磁继电器1.电磁继电器就是利用电磁铁来控制工作电路的一种开关。
电 磁 铁：产生磁性，吸下衔铁
当低压控制电路的开关闭合时，电磁铁通电，把_______吸下来，使 和下面静触点接触，______电路闭合，电动机便转动起来。当开关断开时，电磁铁断电失去磁性，弹簧把______拉起来，切断工作电路，电动机便停止转动，指示灯亮。
利用低电压、弱电流的通断，来间接控制高电压、强电流电路通断的开关；
(1)实现远距离控制。
1．图中是一种水位自动报警器原理图。试说明它的工作原理。
2．图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。
3．图中是直流电铃的原理图。B是衔铁，A是弹性片。试说明它的工作原理。
考点　探究磁场对电流的作用
扬声器是把________(强弱变化的电流)转换成________(机械振动)的一种装置。
考点十一　探究什么情况下磁可以生电
2021天津7.利用图所示实验揭示的原理，可制成(    )
A.  发电机B.  电动机C.  电磁铁D.  电磁继电器
11．下列说法正确的是（ ） A．电动机是根据通电线圈在磁场中受力而转动的原理制成的 B．电动机可将机械能转化为电能 C．常用发电机是根据电磁感应原理制成的 D．常用发电机可将电能转化为其他形式的能
2022天津15.如图所示，通电螺线管的a端相当于条形磁体的______极；若螺线管中的电流增大，它的磁性会______。
（2023天津）8. 党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时(一般的水都能导电)，则(    )
A. 两灯都亮 B. 两灯都不亮 C. 只有绿灯亮 D. 只有红灯亮

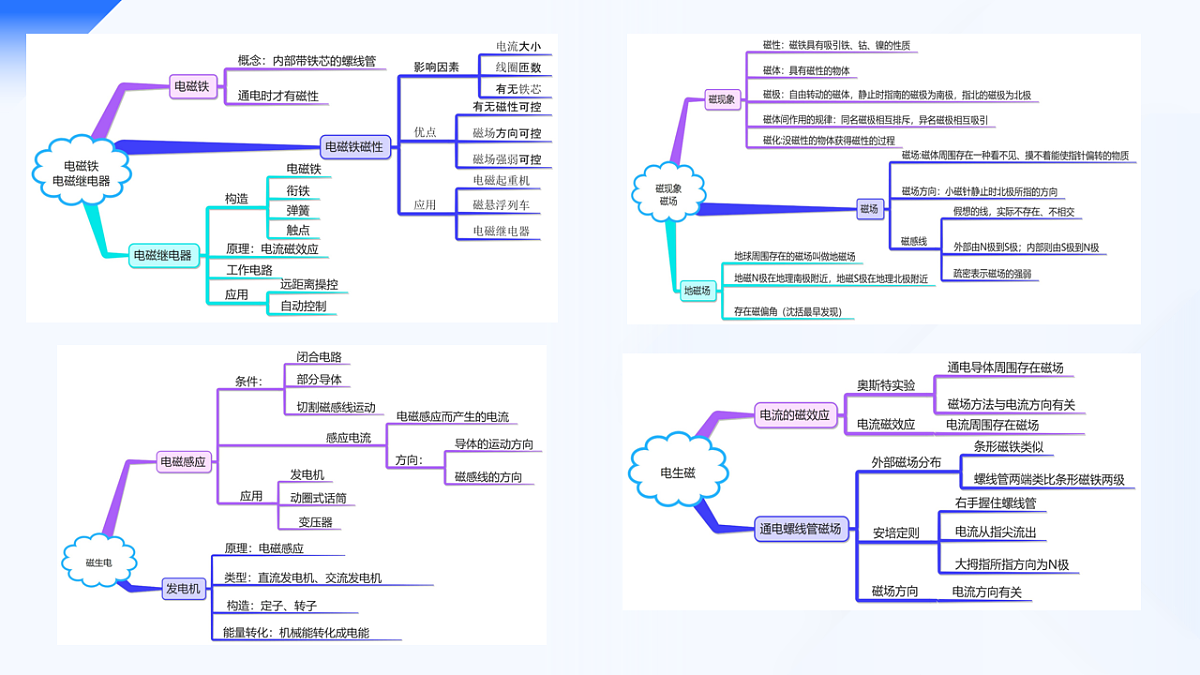

2024天津18. 小明学习了“电与磁”后，绘制了部分知识思维导图，如图所示。请写出其中的空缺内容：①________；②________。
 ①. 磁    ②. 发电机
2025天津16. 工业生产中常用“吸”方式来搬运物体。吸盘安装在吊车上，抽出空气后的吸盘“吸”起大块玻璃板，这是利用______的作用；电磁铁安装在吊车上，通电后“吸”起大量钢铁，这是利用电流的______效应。
 ①. 大气压     ②. 磁
