课时作业71 利用传感器制作简单的自动控制装置

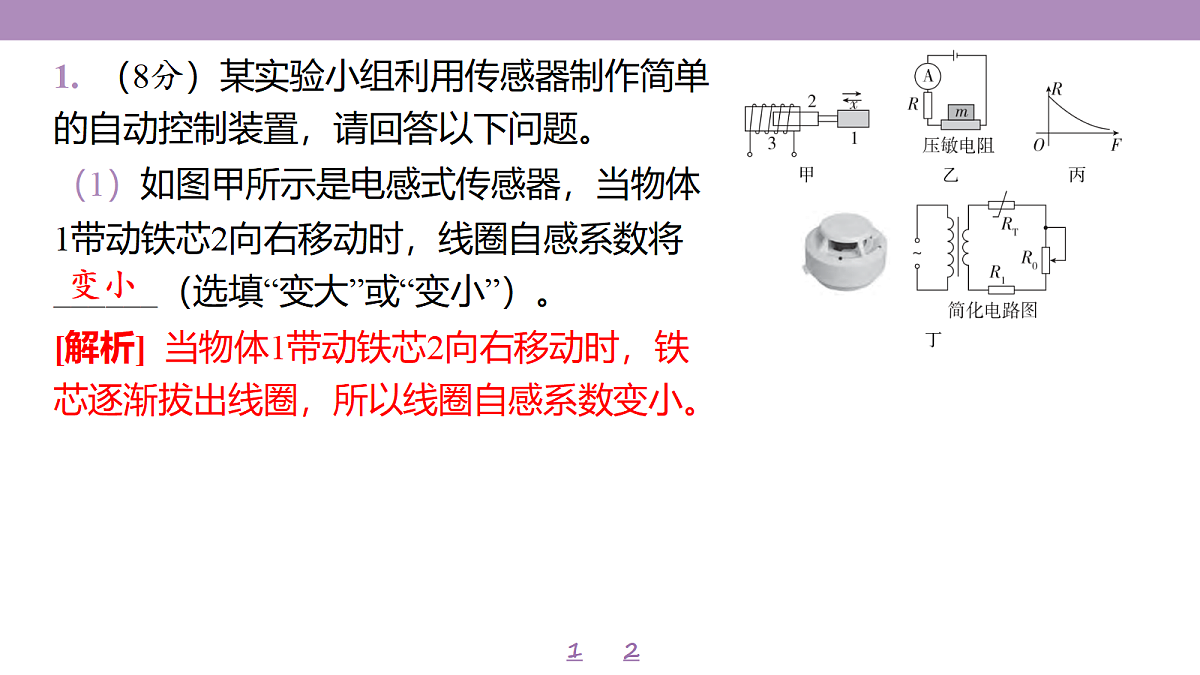

1. （8分）某实验小组利用传感器制作简单的自动控制装置，请回答以下问题。
（1）如图甲所示是电感式传感器，当物体1带动铁芯2向右移动时，线圈自感系数将______（选填“变大”或“变小”）。
[解析] 当物体1带动铁芯2向右移动时，铁芯逐渐拔出线圈，所以线圈自感系数变小。
（4）对照以上几种自动控制装置可知，传感器是一种能够将诸如力、温度等非电学量转换成________的仪器。
[解析] 对照以上几种自动控制装置可知，传感器是一种能够将诸如力、温度等非电学量转换成电学量的仪器。
（1）请在图甲中，把实物连线补充完整。
[解析] 为防止烧坏电表，闭合开关前，应将滑动变阻器滑片调至左端。
[解析] 由灵敏度的定义式结合题图乙可知，该型号薄膜压敏电阻的灵敏度随着所受压力的增大而减小。
