课时作业56 使用多用电表测量电学中的物理量
1. （10分）（2025·湖北武汉二模）多用电表是电学实验中的常用仪器，它不仅可以当作测量仪器测量电压、电流、电阻，还可以用来检测电路故障、探索黑箱。

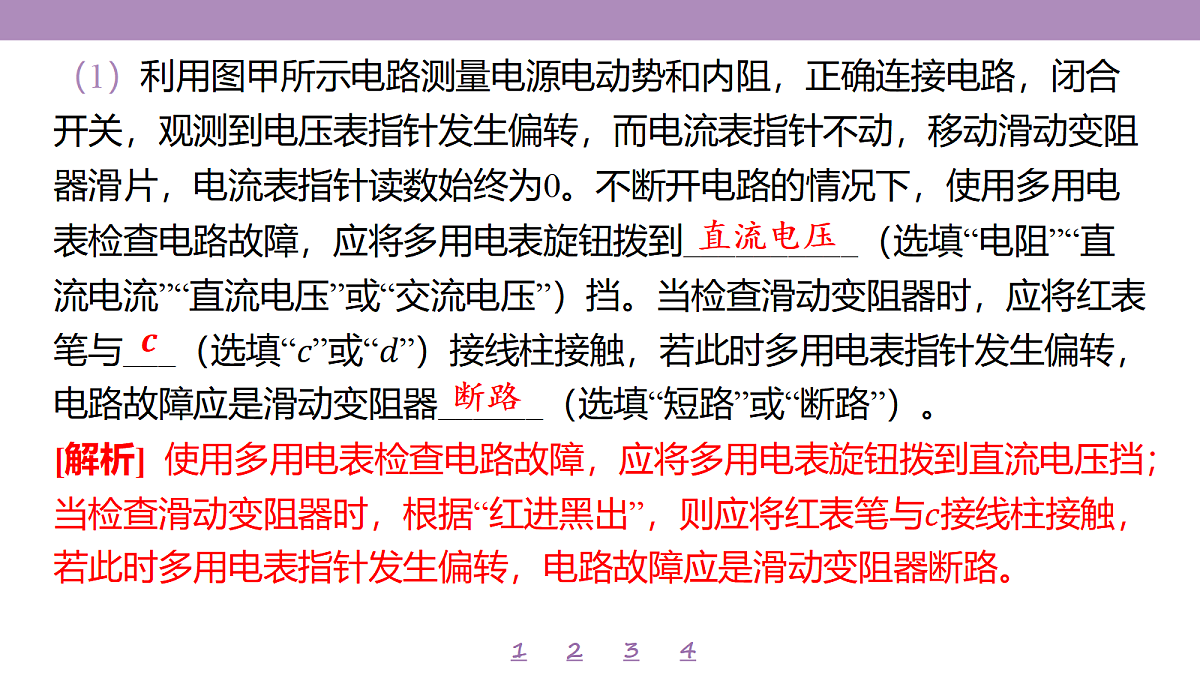

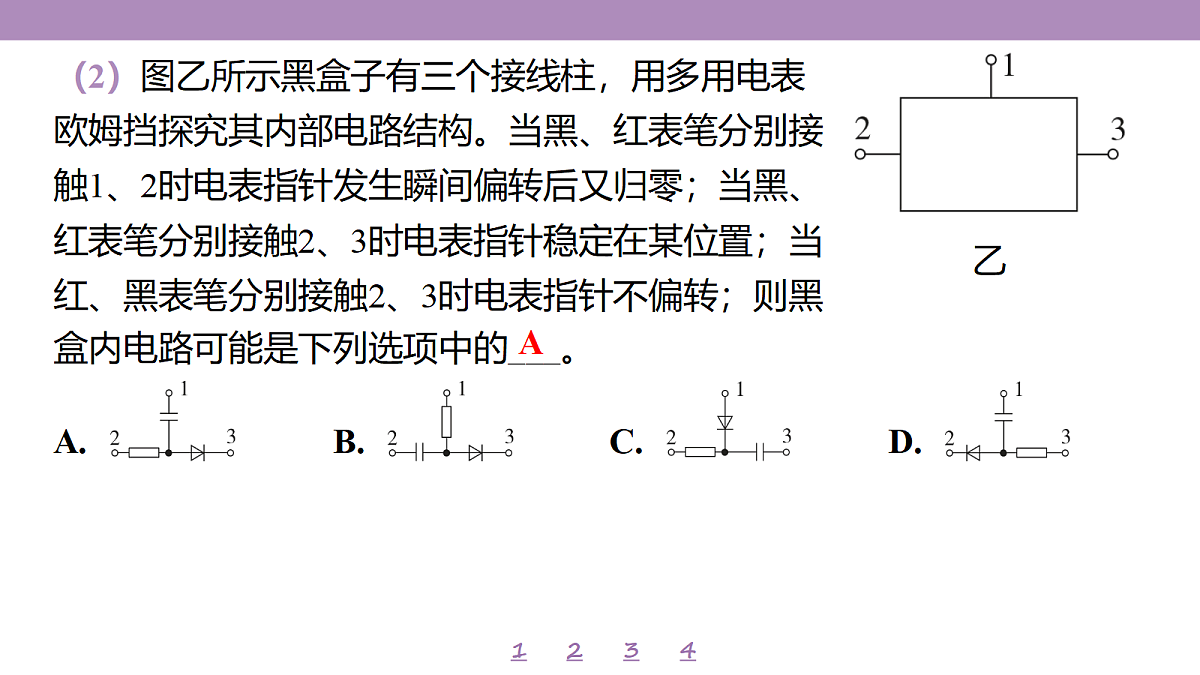

（2）图乙所示黑盒子有三个接线柱，用多用电表欧姆挡探究其内部电路结构。当黑、红表笔分别接触1、2时电表指针发生瞬间偏转后又归零；当黑、红表笔分别接触2、3时电表指针稳定在某位置；当红、黑表笔分别接触2、3时电表指针不偏转；则黑盒内电路可能是下列选项中的___。
A. B. C. D.
[解析] 当黑、红表笔分别接触1、2时，电表指针发生瞬间偏转后又归零，说明1、2间有电容器；当黑、红表笔分别接触2、3时电表指针稳定在某位置，说明2、3之间没有电容器；当红、黑表笔分别接触2、3时电表指针不偏转，说明2、3间有二极管且加上了反向电压。故电路为A。

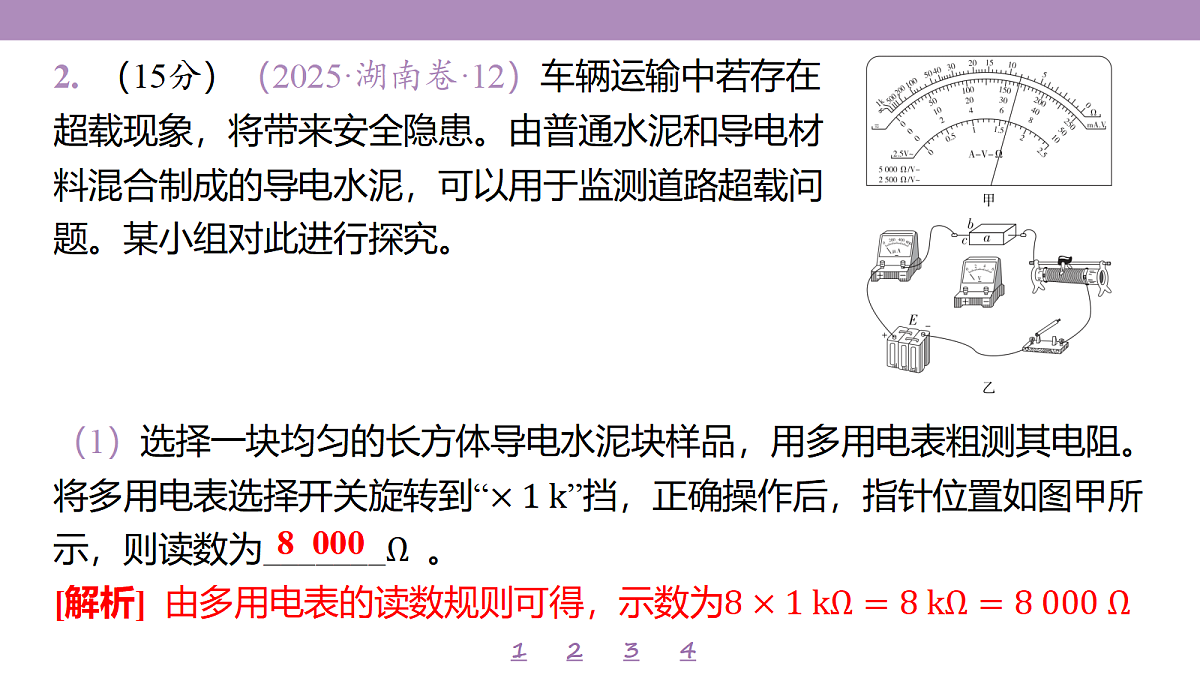

2. （15分）（2025·湖南卷·12）车辆运输中若存在超载现象，将带来安全隐患。由普通水泥和导电材料混合制成的导电水泥，可以用于监测道路超载问题。某小组对此进行探究。
[解析] 滑动变阻器采用分压接法，水泥块电阻与电压表内阻相近，故电流表采用内接法，即电压表正接线柱与电流表正接线柱相连，导线连接见答案。
某兴趣小组探究黑箱子的内部电路结构。①用多用电表的________测量所有接线柱组合均无电压显示，表明黑箱子内无电池。②改用多用电表的电阻挡分别测量各个端口组合，得到测量数据如表所示：#1.2.2
（1）将步骤①补充完整。（选填“电阻挡”“直流电压挡”或“电流挡”）
[解析] 要判断黑箱子内有无电池，用多用电表直流电压挡测量所有接线柱组合，无电压显示则无电池，因为电池提供直流电压。
（2）甲、乙两图中画出了黑箱子中的部分电路，可能正确的是____（选填“甲”或“乙”）。
[解析] 二极管具有单向导电性，用电阻挡测量时，红表笔接二极管负极、黑表笔接正极时电阻小，反之电阻大。由
（3）根据实验推断黑箱子中的电路有可能是___。（选填选项标号）
A. B. C. D.
[解析] 由（2）分析可知A、C不符合题意，由步骤④分析可知，B不符合题意，D符合题意。
