课时作业52 电学实验基础

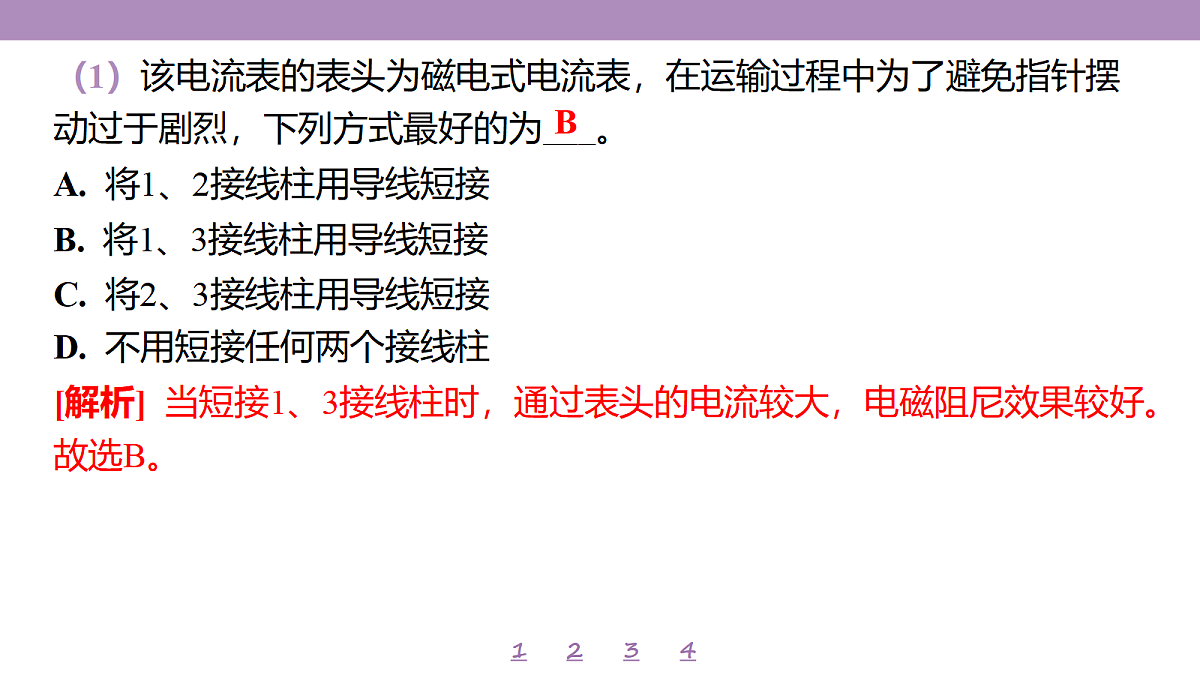

（1）该电流表的表头为磁电式电流表，在运输过程中为了避免指针摆动过于剧烈，下列方式最好的为___。
A. 将1、2接线柱用导线短接B. 将1、3接线柱用导线短接C. 将2、3接线柱用导线短接D. 不用短接任何两个接线柱
[解析] 当短接1、3接线柱时，通过表头的电流较大，电磁阻尼效果较好。故选B。
（1）首先设计如图1所示的电路。
（2）为了消除上述实验中电表引入的误差，该小组又设计了如图2所示的电路。
①请在图2中补充连线将电压表接入电路；
（1）为准确描绘小灯泡的伏安特性曲线，请在图甲中补全电路图。
