初中物理沪科版（2024）九年级全册（2024）本章总结复习ppt课件

这是一份初中物理沪科版（2024）九年级全册（2024）本章总结复习ppt课件，共26页。PPT课件主要包含了电磁感应现象，发电机，电能的储存与输送，化学能，高压输电，高压触电形式等内容，欢迎下载使用。

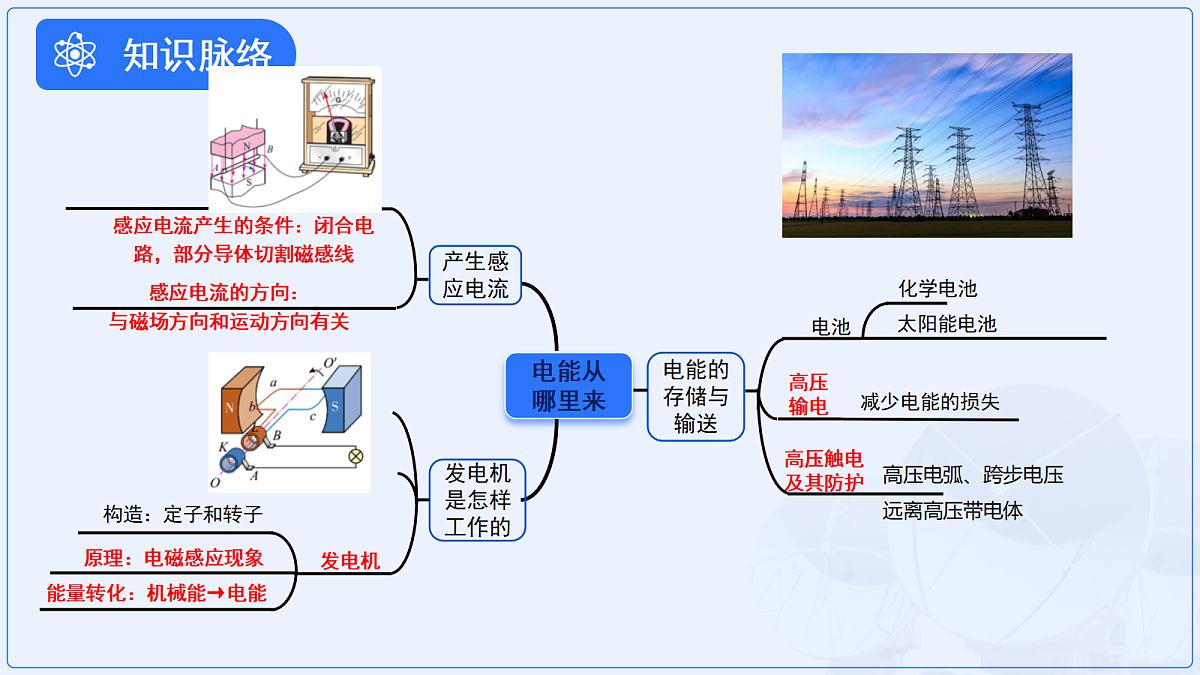

感应电流产生的条件：闭合电路，部分导体切割磁感线
感应电流的方向：与磁场方向和运动方向有关
能量转化：机械能→电能
高压电弧、跨步电压远离高压带电体

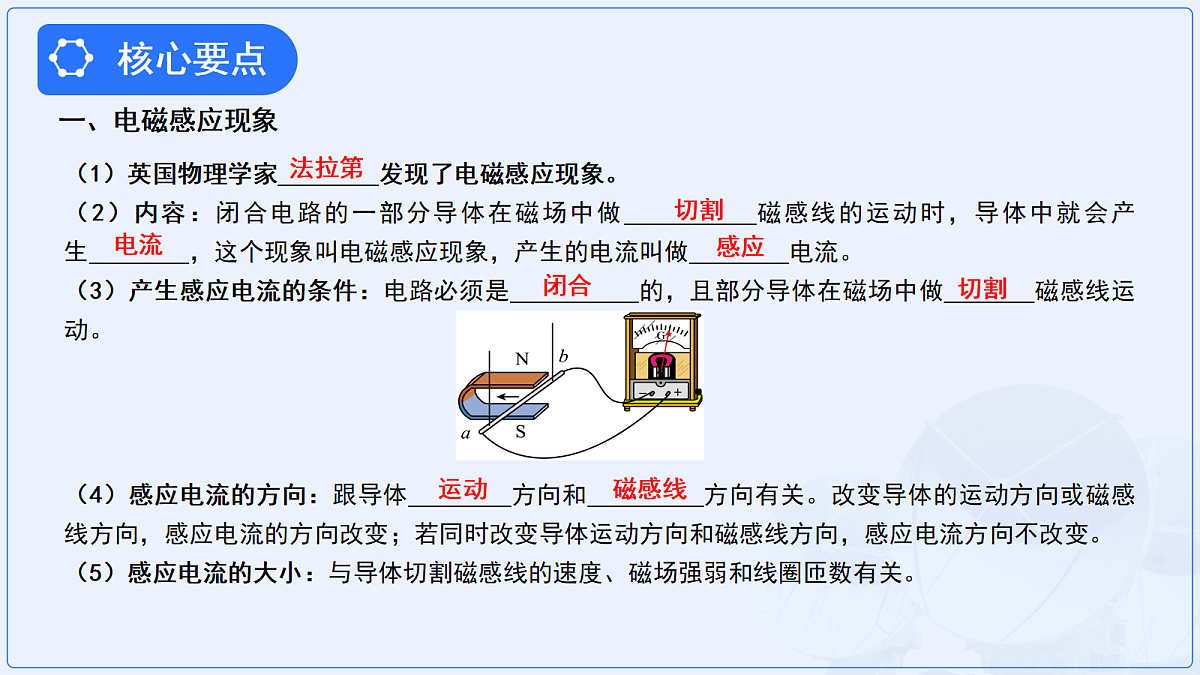

（1）英国物理学家 发现了电磁感应现象。（2）内容：闭合电路的一部分导体在磁场中做 磁感线的运动时，导体中就会产生 ，这个现象叫电磁感应现象，产生的电流叫做 电流。（3）产生感应电流的条件：电路必须是 的，且部分导体在磁场中做 磁感线运动。（4）感应电流的方向：跟导体 方向和 方向有关。改变导体的运动方向或磁感线方向，感应电流的方向改变；若同时改变导体运动方向和磁感线方向，感应电流方向不改变。（5）感应电流的大小：与导体切割磁感线的速度、磁场强弱和线圈匝数有关。

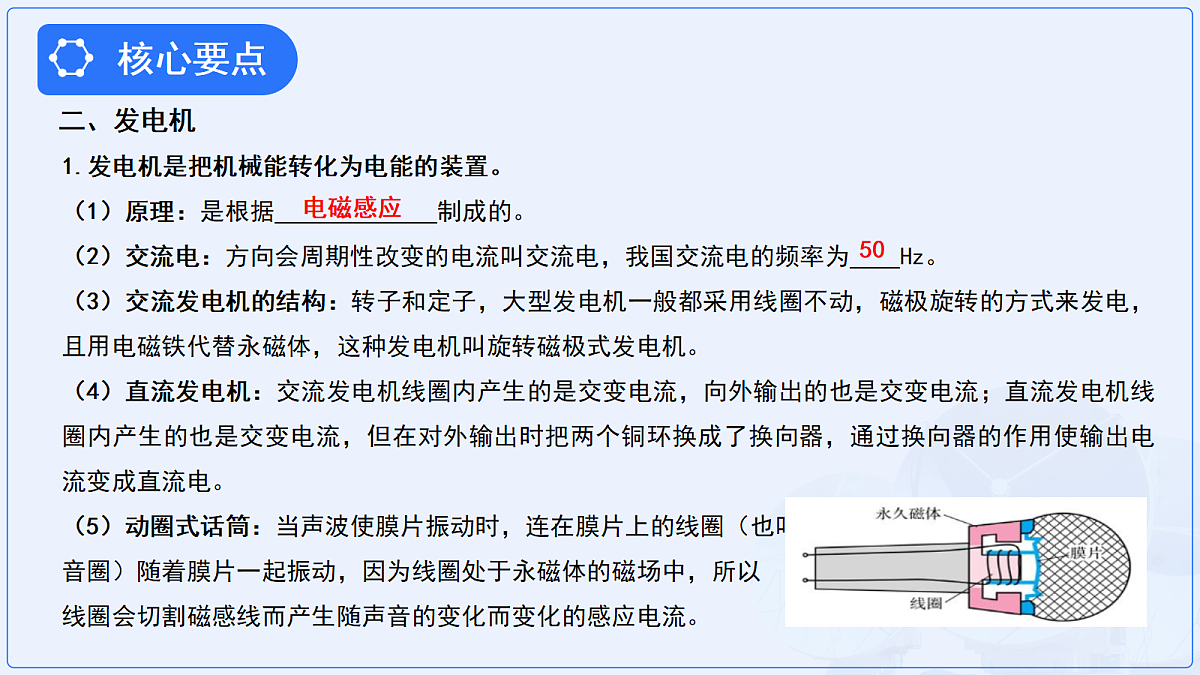

1.发电机是把机械能转化为电能的装置。（1）原理：是根据 制成的。（2）交流电：方向会周期性改变的电流叫交流电，我国交流电的频率为 Hz。（3）交流发电机的结构：转子和定子，大型发电机一般都采用线圈不动，磁极旋转的方式来发电，且用电磁铁代替永磁体，这种发电机叫旋转磁极式发电机。（4）直流发电机：交流发电机线圈内产生的是交变电流，向外输出的也是交变电流；直流发电机线圈内产生的也是交变电流，但在对外输出时把两个铜环换成了换向器，通过换向器的作用使输出电流变成直流电。（5）动圈式话筒：当声波使膜片振动时，连在膜片上的线圈（也叫音圈）随着膜片一起振动，因为线圈处于永磁体的磁场中，所以线圈会切割磁感线而产生随声音的变化而变化的感应电流。

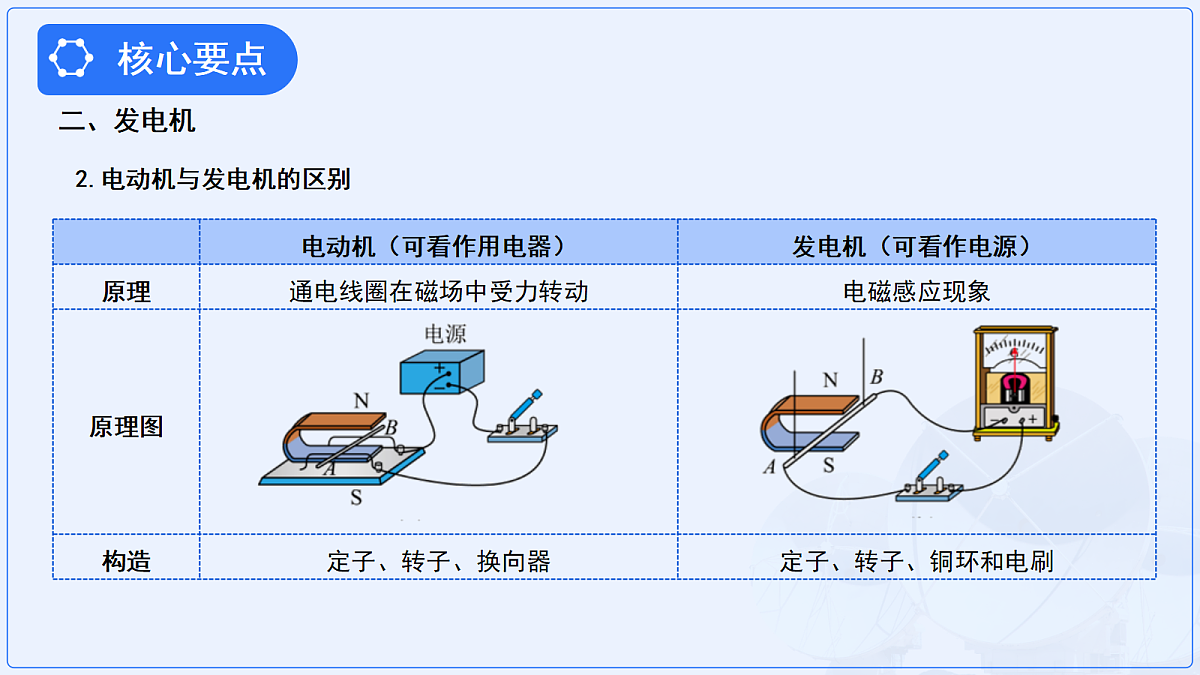

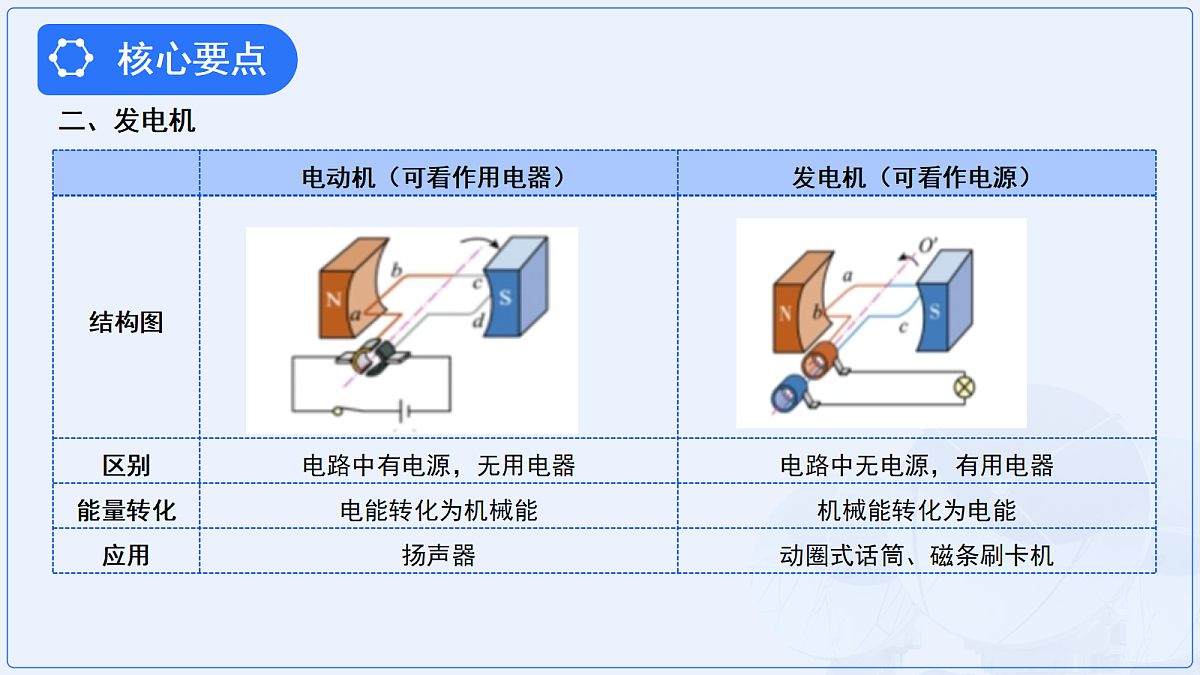

2.电动机与发电机的区别
某个LED灯发光的颜色与通过其电流方向的关系如图甲所示；将该LED灯与线圈abcd连接后，在两次实验中线圈abcd的转动情况分别如图乙、丙所示。下列说法正确的是（　　）A．图乙中ab与cd所受磁场力的方向相同B．乙、丙两图中ab边所受磁场力方向相同C．图丙中的LED灯发黄光D．乙、丙两图中流经线圈abcd的电流方向相同
A．由图乙可知，ab与cd的电流方向不同，而磁场方向相同，故所受磁场力的方向不同，故A错误；B．由图乙、丙可知，在两次实验中电源方向相反，电路其他元件相同，则ab边的电流方向不同，而磁场方向相同，故所受磁场力的方向不同，故B错误；CD．由图乙、丙可知，在两次实验中电源方向相反，电路其他元件相同，则两图中流经线圈abcd的电流方向不同，图乙中LED灯电流方向为B进A出，图丙中LED灯电流方向为A进B出，由图甲知图丙中的LED灯发黄光，故D错误，C正确。
如图所示是探究感应电流产生的条件的实验装置。闭合开关后，将金属杆拉至A点后释放，金属杆向左摆动至B点，此过程中灵敏电流计指针发生了偏转。关于该实验下列说法正确的是（　　）A．电流计指针偏转，说明电路中产生了电流B．金属杆向下摆动过程中，能够说明金属杆具有惯性C．该过程电能转化成机械能D．若改变AB的摆动方向，电流计指针偏转方向不变
A．金属杆在做切割磁感线运动时产生了感应电流，使灵敏电流计指针偏转，故A正确；B．金属杆向左摆动是因为受到了重力的作用，故B错误；C．金属杆在做切割磁感线运动时产生了感应电流，可知该过程中机械能转化为电能，故C错误；D．未改变磁场方向的情况下，金属杆从B点向右摆动，则金属杆切割磁感线的方向发生了改变，感应电流方向也会发生改变，则灵敏电流计指针偏转方向和前一次相反，故D错误。故选A。
（2025·黑龙江绥化·中考真题）电动自行车的主要动力装置是电动机。下列选项中与电动机工作原理相同的是（    ）
A．该图是电铃工作原理图，利用电流的磁效应工作，故A不符合题意；B．该图是发电机工作原理图的一部分，基于电磁感应原理（闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流），故B不符合题意；C．该图是奥斯特实验原理图，表明电流周围存在磁场，体现电流的磁效应，故C错误；D．该图有电源，闭合开关后，导体在磁场中会受力运动，与电动机工作原理（通电导体在磁场中受力运动 ）相同，故D符合题意。故选D。

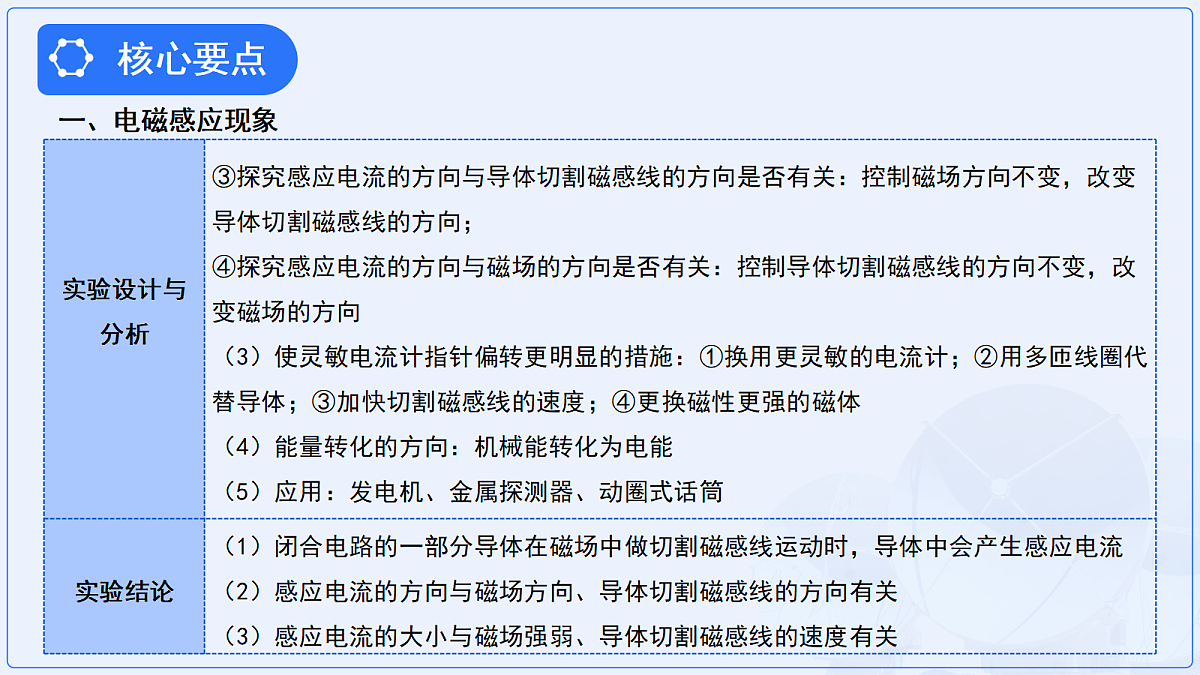

（1）产生感应电流的条件：产生感应电流的条件是部分导体切割磁感线，所谓“切割磁感线”，垂直切割或斜着切割都可以，这个过程可以是导体运动切割磁感线，也可以是磁场运动让导体切割磁感线。（2）感应电流的大小和方向：感应电流的方向与磁场方向、导体切割磁感线方向有关，当其中一个因素发生变化时，感应电流的方向就会发生变化。若两者同时反向，则感应电流的方向不变。
1.电池 电池是一种把其他形式的能转化成______的装置，提供直流电。（1）化学电池①概念：化学电池是把_________转化为电能的装置。②分类：化学电池分为锌锰干电池、铅酸蓄电池、镍镉电池、锂电池、银锌电池等。原电池和二次电池：大多数电池的使用是一次性的，称之为原电池；有的电池，如铅酸蓄电池、锂电池等则可反复充电使用，称之为蓄电池或二次电池。
③锌锰干电池锌锰干电池由碳棒（正极）、锌筒（负极）及二氧化锰和电解质等组成，它属于原电池。我国常用的1号、2号、5号、7号干电池都是原电池，它们的电压都是1.5V。④蓄电池能量转化：充电时，把电能转化成化学能并进行储存；使用时再把化学能转化为电能。特点：蓄电池能多次充电并可供给较大的电流，电压也比较稳定。常见的铅酸蓄电池的极板是铅制的，电解质溶液是硫酸。使用时常将若干个蓄电池串联使用。
⑤直流电和交流电直流电：大小和方向不随时间变化的电流，在示波器上显示的图像在横轴的同侧。电池提供的是直流电。交流电：大小和方向随时间做周期性变化的电流，在示波器上显示的图像跨过横轴。交流电周期性变化的次数与时间之比称为交流电的频率，单位是Hz。我国家庭电路中使用的电流是交流电，其频率为50Hz。
（2）太阳能电池①原理及能量转化：太阳能电池（又称光伏电池）是将太阳能转化成电能的装置。太阳能电池用半导体硅和金属导体制成，当太阳光照射到电池上时，在正、负两极之间形成电压。②特点：污染少，可以做得比较小巧；但使用时受天气的限制。
③应用：太阳能电池既可以用于计算器、玩具等，也可以联成阵列，建成太阳能发电站。巨大的太阳能帆板是人造卫星上的主要电源之一。
（3）几种常见电池的比较
（1）选择高压输电的原因导线本身有电阻，电流在通过导线时会产生热效应，从而带来电能的损耗，输电线上损耗的电功率为P损=I2R，因为导线电阻R不变，要减小输电线上损耗的电功率 P损，所以需要减小输电线中的电流I。设输送的电功率为P总，当P总一定时，根据P总=UI，电流I减小，只能提高电压U。由此可知高压输电的原因，即减少电能在输送线路上的损失。
发电厂发出的交流电，在发电厂内先用升压变压器把电压升高到数百千伏后再送到交流电网上，通过架空高压输电线送到用电地区的变电站，用降压变压器进行一至两次降压，送到工矿、科研和生活区等使用，如图表示了这种输送的过程。（3）变压器原理和作用变压器的工作原理是电磁感应，它能将输入变压器的交流电压升高（升压变压器）或降低（降压变压器）。变压器不能改变直流电的电压。
（2）电能远距离输送的过程
3. 高压触电形式（1）高压电弧触电：当高压带电体与人、动物和建筑物等物体距离较近时会发生放电现象，使人和动物触电，称为电弧触电。（2）跨步电压触电：若高压输电线不慎发生断裂，一端落到地上，在地面上以落地点为中心的区域内会形成很高的电压。人若走到此区域，其两脚之间 承受了较高电压，这个电压通常称为跨步电压，此时会发生触电事故。
（3）高压触电防护为了防止高压触电造成人身伤害，必须远离高压带电体。如发现有高压输电线断落地面时，不可走近，应立即设立警示标志，并通知有关电力部门进行抢修。（4）安全用电原则 不接触低压带电体；不靠近高压带电体。
如图所示，小江将一块铜片和一块锌片插入柠檬中，做成了一个“柠檬电池”，再将铜片和锌片与电压表相连，发现电压表有示数。下列说法正确的是（　　）A．“柠檬电池的电压为0.6VB．锌片是柠檬电池的正极C．“柠檬电池将电能转化为化学能D．电压表外壳属于导体材料
A．由图可知，电压表接“”和“”接线柱，电压表量程为，分度值为，“柠檬电池的电压为0.6V，故A正确；B．电源外部电流从电源正极流出回到负极，电流从电压表正接线柱流入，负接线柱流出，电压表指针顺时针偏转。由图，电压表指针顺时针偏转，电压表“”接线柱接锌片，因此锌片是柠檬电池的负极，故B错误；C．“柠檬电池提供电能，相当于电源，将化学能转化为电能，故C错误；D．电压表外壳是塑料，属于绝缘体材料，故D错误。故选A。
国家规划建设特高压（交流电压在1000千伏以上）输电网，将经济相对落后地区的丰富的能源通过远距离输电传输到经济发达地区。远距离输电采用特高压输电是为了（    ）A．减少输电线上的能量损失B．增大输电线上的电流C．满足用电器对电压的要求D．减少输电线的长度
由P=UI可知，在输出功率一定的情况下，提高输出电压，可以减少导线中的电流；由Q=I2Rt可知，在R、t相同时，电流越小，电流通过导线产生的热量越小。远距离输电过程中，电能损耗主要是由于电流的热效应而造成的，因此用高压输电可以减少线路中电能的损耗。故A符合题意，BCD不符合题意。故选A。
白鹤滩至江苏+800千伏特高压直流输电工程已竣工投产，这是我国“西电东送”工程的战略大动脉，每年可输送清洁电能超300亿千瓦•时。下列关于远距离高压输电的说法不正确的是（　　）A．采用高压输电可减少输电损耗B．减小输电导线的电阻，有利于减少输电过程中的电能损失C．可通过减小输电电流，减少输电线上的能量损失D．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
ABC．根据P=UI，在输电功率一定时，增大输电电压，可以减小输电线中的电流，根据焦耳定律Q=I2Rt可知，提高输电电压、减小输电导线电阻，可以减小输电过程中的电能损失，故A、B、C正确，不符合题意；D．根据P=UI，在输送电压一定时，输送的电功率越大，输电线中的电流越大，输电过程中的电能损失越大，D错误,符合题意。故选D。
如图所示的情境中，符合安全用电要求的是（　　）A．甲图，在高压线下钓鱼B．乙图，将电动车推进楼道停放或充电C．丙图，使用绝缘皮已破损的电线D．丁图，用电器着火时先断电再灭火
A．在高压线下钓鱼，鱼线容易接触到高压线，而高压线带有高压电，人体接触高压电会发生触电事故，不符合安全用电要求。故A不符合题意；B．将电动车推进楼道停放或充电，存在火灾隐患，一旦发生火灾，会阻碍人员疏散通道，不符合安全用电及消防安全要求，故B不符合题意；C．使用绝缘皮已破损的电线，电线的金属芯会暴露在外，当人接触或电线与其他导体接触时，容易发生漏电、短路，进而引发触电或火灾事故，不符合安全用电要求。故C不符合题意；D．用电器着火时先断电再灭火，可防止在灭火过程中发生触电事故，符合安全用电，故D符合题意。
