辽宁省鞍山市铁西区2026届九年级下学期3月阶段检测物理试卷（含答案）

这是一份辽宁省鞍山市铁西区2026届九年级下学期3月阶段检测物理试卷（含答案），共14页。试卷主要包含了填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

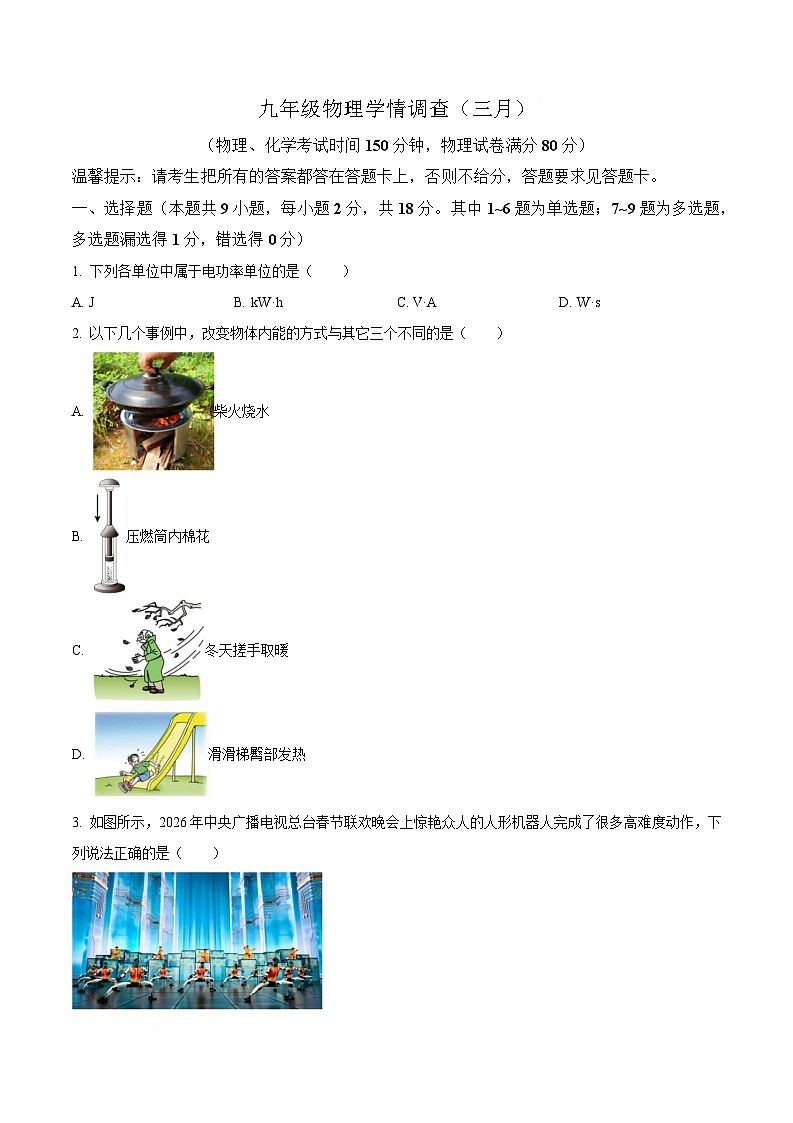

温馨提示：请考生把所有的答案都答在答题卡上，否则不给分，答题要求见答题卡。
一、选择题（本题共 9 小题，每小题 2 分，共 18 分。其中 1~6 题为单选题；7~9 题为多选题，
多选题漏选得 1 分，错选得 0 分）
1. 下列各单位中属于电功率单位的是（ ）
A. J B. kW·h C. V·A D. W·s
2. 以下几个事例中，改变物体内能的方式与其它三个不同的是（ ）
A. 柴火烧水
B. 压燃筒内棉花
C. 冬天搓手取暖
D. 滑滑梯臀部发热
3. 如图所示，2026 年中央广播电视总台春节联欢晚会上惊艳众人的人形机器人完成了很多高难度动作，下
列说法正确的是（ ）

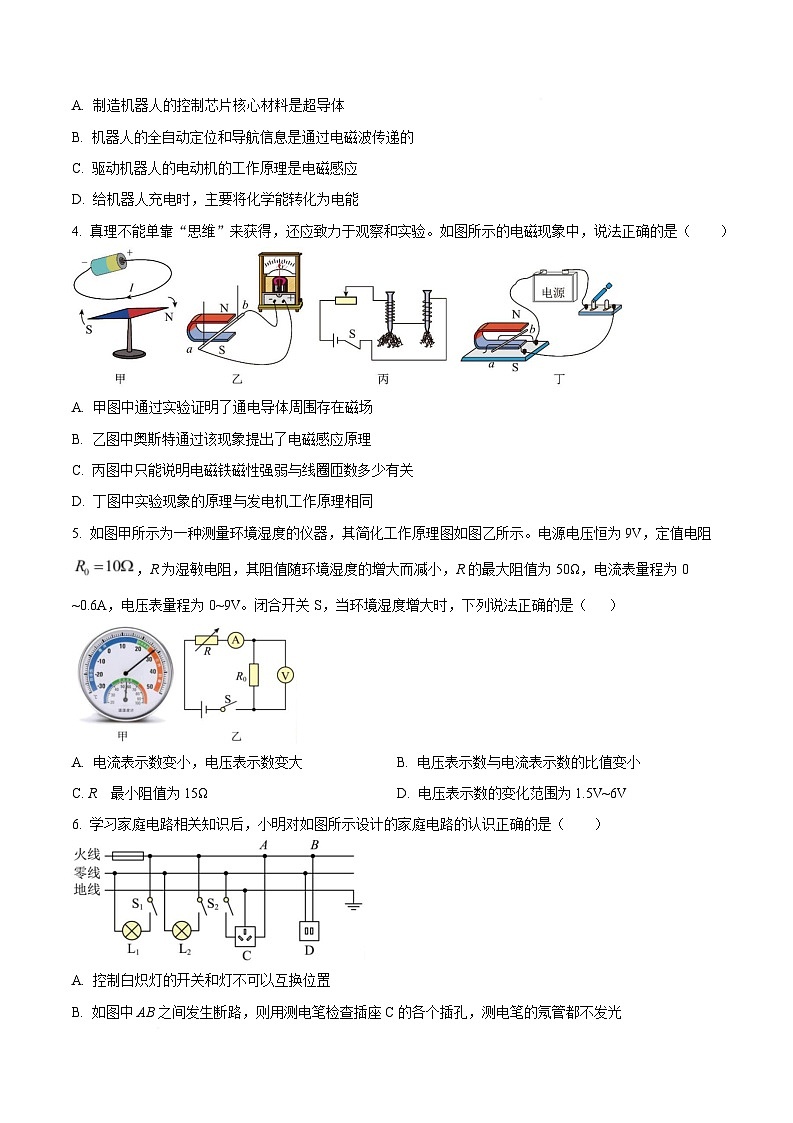

A. 制造机器人的控制芯片核心材料是超导体
B. 机器人的全自动定位和导航信息是通过电磁波传递的
C. 驱动机器人的电动机的工作原理是电磁感应
D. 给机器人充电时，主要将化学能转化为电能
4. 真理不能单靠“思维”来获得，还应致力于观察和实验。如图所示的电磁现象中，说法正确的是（ ）
A. 甲图中通过实验证明了通电导体周围存在磁场
B. 乙图中奥斯特通过该现象提出了电磁感应原理
C. 丙图中只能说明电磁铁磁性强弱与线圈匝数多少有关
D. 丁图中实验现象的原理与发电机工作原理相同
5. 如图甲所示为一种测量环境湿度的仪器，其简化工作原理图如图乙所示。电源电压恒为 9V，定值电阻
，R 为湿敏电阻，其阻值随环境湿度的增大而减小，R 的最大阻值为 50Ω，电流表量程为 0
~0.6A，电压表量程为 0~9V。闭合开关 S，当环境湿度增大时，下列说法正确的是（ ）
A. 电流表示数变小，电压表示数变大 B. 电压表示数与电流表示数的比值变小
C. R 最小阻值为 15Ω D. 电压表示数的变化范围为 1.5V~6V
6. 学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）
A. 控制白炽灯的开关和灯不可以互换位置
B. 如图中 AB 之间发生断路，则用测电笔检查插座 C 的各个插孔，测电笔的氖管都不发光

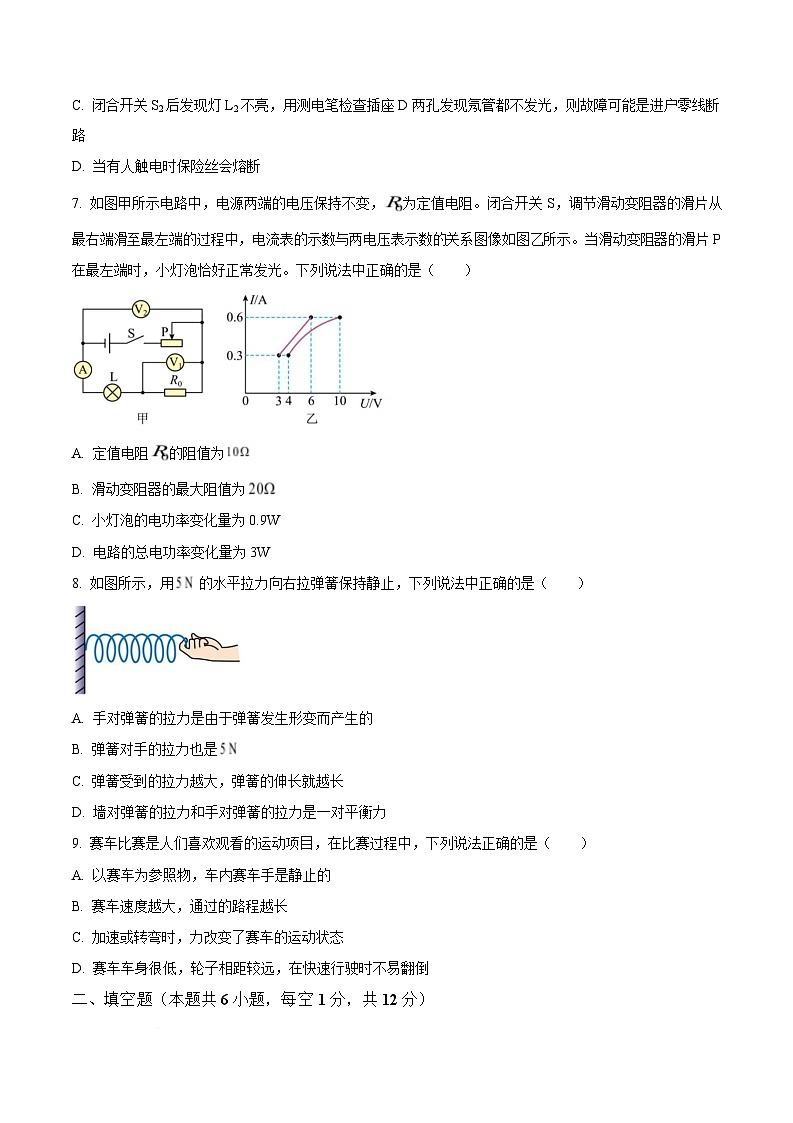

C. 闭合开关 S2 后发现灯 L2 不亮，用测电笔检查插座 D 两孔发现氖管都不发光，则故障可能是进户零线断
路
D. 当有人触电时保险丝会熔断
7. 如图甲所示电路中，电源两端的电压保持不变， 为定值电阻。闭合开关 S，调节滑动变阻器的滑片从
最右端滑至最左端的过程中，电流表的示数与两电压表示数的关系图像如图乙所示。当滑动变阻器的滑片 P
在最左端时，小灯泡恰好正常发光。下列说法中正确的是（ ）
A. 定值电阻 的阻值为
B. 滑动变阻器的最大阻值为
C. 小灯泡的电功率变化量为 0.9W
D. 电路的总电功率变化量为 3W
8. 如图所示，用 的水平拉力向右拉弹簧保持静止，下列说法中正确的是（ ）
A. 手对弹簧的拉力是由于弹簧发生形变而产生的
B. 弹簧对手的拉力也是
C. 弹簧受到的拉力越大，弹簧的伸长就越长
D. 墙对弹簧的拉力和手对弹簧的拉力是一对平衡力
9. 赛车比赛是人们喜欢观看的运动项目，在比赛过程中，下列说法正确的是（ ）
A. 以赛车为参照物，车内赛车手是静止的
B. 赛车速度越大，通过的路程越长
C. 加速或转弯时，力改变了赛车的运动状态
D. 赛车车身很低，轮子相距较远，在快速行驶时不易翻倒
二、填空题（本题共 6 小题，每空 1 分，共 12 分）
10. 网上称新能源车的电池组能量密度（能量与质量的比值）比无烟煤和汽油都低。由此可知，能量密度相
当于物理量______（填“比热容”或“热值”）。传统燃油汽车的发动机常用水作为冷却剂，是利用水的
______大的特性。
11. 小红同学准备设计一款声光控开关控制的走廊照明灯，光控开关在弱光条件下自动闭合，声控开关在有
声音时自动闭合，为实现在弱光条件下且有人经过时（有声音）才会开启照明灯，她应该选择下图甲、乙
设计方案中的_________方案。小红同学又设计了一款“家庭大事投票器”，电路中使用了三个开关和一只
灯泡，投“同意票”则闭合自己的开关，灯泡发光代表“通过”。为实现三人中至少两人“同意”并且“同
意”票中必须包括小红的“同意”票，灯泡才能发光，小红的开关应接在图丙中的_________（选填“A”
或“B”）位置。
12. 如图所示，当开关 S、S1 闭合时，滑动变阻器的滑片 P 向右移动，电压表 V 的示数______（选填“变
大”、“变小”或“不变”）；当开关 S 闭合、S1 断开时，滑动变阻器的滑片 P 向右移动，灯泡 L 的亮度______
（选填“变亮”、“变暗”或“不变”）。
13. 如图所示的装置，甲、乙两部分均放在水平桌面上，闭合开关，用外力使导体棒 ab 水平向右运动，导
体棒 cd 也随之运动。甲部分发生的是_________现象。若用外力使导体棒 ab 竖直向上运动，导体棒
cd_________（选填“会”或“不会”）随之运动。
14. 如图所示，两个轻质弹簧测力计 C 和 D 的一端分别与木块 A 和 B 相连，另一端固定在铁架台上。整个
装置静止在水平桌面上。若 C 的示数为 7N，D 的示数为 5N。则砝码受到的摩擦力为___________N；桌面
对 B 的摩擦力为 ___________N。
15. 电视机外壳上都有散热窗，这是为了防止因_________热效应而造成的危害，核能是_________次能源。
三、作图题（本题共 2 小题，每题 2 分，共 4 分）
16. 如图所示，站在水平地面上的人水平向右推静止于地面上的木箱，木箱没有动，请你画出箱子所受的重
力和人脚上 A 点所受摩擦力的示意图。
17. 如图所示，小磁针静止在通电螺线管的右侧，请画出磁感线方向及小磁针的 N 极。
四、实验探究题（本题共 4 小题，共 24 分）
18. 深圳罗湖水贝是我国最大的黄金珠宝交易市场，小福想了解玛瑙石的密度，于是去水贝买了两块大小不
同的玛瑙原石，来到实验室完成如下操作，准备实验器材：托盘天平、量筒、烧杯、水、细线。
（1）用托盘天平测小块玛瑙石的质量时，当在右盘放入最小的砝码后，指针指到分度盘中线右侧一点，则
他下一步的操作是_________，直到指针指在分度盘中央；
（2）用托盘天平测得小块玛瑙石的实验数据如图甲所示，则其质量为_________g；
（3）将小块玛瑙石放入装有 20mL 水 量筒中后液面位置，如图乙所示，根据实验原理计算出小玛瑙石的
密度是_________ ；
（4）小福想用同样的方法测出大块玛瑙石的密度，发现大玛瑙石不能直接放入量筒，于是聪明的小福进行
了如下的操作：
①用天平测量大玛瑙石的质量 ；
②将大玛瑙石放入盛水烧杯后测量烧杯质量 ，并标记水面位置；
③捞出大玛瑙石，再补水到标记处后测量烧杯的质量 ，根据以上值得出大块玛瑙石的密度表达式为：
_________（用符号 、 、 、 表示）
（5）小福在完成步骤（4）的测量过程当中，取出的大玛瑙石时沾了一些水，你认为此时大玛瑙石的密度
测量值与真实值相比_________（选填“偏大”“偏小”或“准确”）。
19. 小乐同学利用下列器材：6V 电压不变的蓄电池、电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、
滑动变阻器（100Ω，0.5A）、开关和导线若干，电路图如甲所示。
（1）请根据如图甲所示的电路图用笔画线代替导线将图乙所示的实物连成完整电路；_____
（2）开关闭合前，滑动变阻器的滑片调到 _____（选填“A”或“B”）端。小乐闭合开关移动滑片，测出
通过电阻 R 的电流和对应的电压值，如表所示，检查两电表均无故障，你认为可能的原因是 _________；
U/V 0.5 1.0 1.5 2.0
I/A 0.14 0.24 0.34 0.44
（3）问题解决后，小乐接着探究电流跟电阻的关系，他依次接入 5Ω、10Ω、20Ω三个定值电阻，观察 _______
表使其示数不变。实验过程中他绘制了“电流与定值电阻、电流与变阻器的接入电阻、电流与电路总电阻”
之间的图象，如图丙所示，其中反映电流和电路总电阻关系的是 _____（选填“a”、“b”或“c”）。要利
用给定的器材完成整个实验，小乐应控制定值电阻两端电压的范围是 ___________V。
20. 小方利用如图甲所示的电路“测量小灯泡电阻”，其电源电压为 4.5V，小灯泡 L 的额定电流为 0.25A，
滑动变阻器铭牌为“ ”。
（1）将实物连接成完整的电路。
（2）闭合开关后，小方发现小灯泡不发光，电流表示数几乎为零，电压表示数接近 4.5V，则电路故障可能
是_________；
（3）排除故障后，缓慢移动滑片 P，当电流表示数为 0.25A 时，小灯泡正常发光，电压表示数如图乙所示，
为_________V，此时小灯泡的电阻是_________ ；
（4）多次改变小灯泡两端的电压，测出其对应的电流后，小方描绘了如图丙所示的 I-U 图像，分析图像可
知小灯泡的电阻非定值，这是因为灯丝的电阻受_________的影响；
（5）完成上述实验后，小方找来一个最大阻值未知 滑动变阻器 a，设计了如图丁所示的电路，设想不用
电流表也能测出额定电压为 3V 小灯泡 L 正常发光时的电阻。已知电源电压为 4.5V，滑动变阻器 b 的最大
阻值为 ，请你将操作步骤补充完整并求出小灯泡正常发光时电阻：
①只闭合 S 和 ，调节滑动变阻器 b 的滑片，使小灯泡 L 正常发光；
②只闭合 S 和 ，保持滑动变阻器 b 的滑片位置不动，调节滑动变阻器 a 的滑片，使电压表的示数与第①
步时_________（选填“相同”或“不同”）
③只闭合 S 和 ，保持滑动变阻器 a 的滑片位置不动，将_________记录电压表的示数 2.5V；
④小灯泡正常发光时的电阻 __________Ω 。
21. 用以下装置进行实验：
（1）图甲中，若要探究“电阻丝产生的热量与电流大小的关系”，实验中通过观察（ ）来比较产生的
热量（选填“A”或“B”）；
A. 温度计示数的变化
B. 电流表示数的大小
（2）若要探究“电阻丝产生的热量与电阻大小的关系”，应选用图乙中的烧瓶______，并将其电阻与图甲
中 R 串联；
（3）若要探究“不同物质吸热升温的现象”，应选择图乙中的烧瓶______，并将其电阻与图甲中 R______
（选填“串联”、“并联”或“串联并联都可以”）；
（4）将图乙中三个烧瓶内的电阻并联起来，通电一段时间后，瓶中液体都没有沸腾，烧瓶______中的液体
吸热最多，烧瓶______中的液体升温最慢。
五、综合应用题（本题共 3 小题，共 22 分）
22. 图所示是我国自主研发的无侦-10 无人机，具备全球唯一的专业电子战能力，最大起飞质量 3.6t，最大
航程 4000km，水平飞行过程中所受的阻力与速度的关系如表所示。当它以最大起飞质量静止在地面上时，
轮胎与地面的总接触面积约为 。
速度/ 100 150 200 300
阻力/N 500 1125 2000 4500
（1）某次该无人机进行水平飞行测试时，所受的阻力恒为 4500N，其飞行 10min 通过的路程是多少；
（2）该无人机以 200m/s 的速度水平匀速飞行时，发动机的输出功率是多少；
（3）该无人机最大载油量为 1t，若在油箱中加满燃油（假设燃料完全燃烧），并以 200m/s 的速度水平飞行
达到它的最大航程，该机发动机的效率至少为多大（ ， 取 10N/kg）
23. 图甲是小明家电热水壶的铭牌，图乙为该电热水壶的工作电路图，R1、R2 均为电热丝。小明想在用电高
峰期测量家里的实际电压，他关闭家中其他用电器，只让电热水壶单独在加热状态下工作 6min，使 1kg 的
水温度从 30℃升高到 78℃，此过程电能表（如图丙所示）的转盘转了 240r。[c 水=4.2×103J/(kg·°C)]
型号 MLJY-01
额定电压 220V
额定加热功率 968W
额定保温功率 44W
甲
（1）R1 和 R2 的阻值；
（2）在此过程中电热壶加热时的实际电压；
（3）在此过程中电热水壶的加热效率。
24. 阅读短文，回答问题。
观光电梯
电梯是一种用于多层建筑乘人或载物的运输工具。电梯的结构示意图如图 1 所示。电梯轿厢和配重分别挂
在主电动机的两侧，在电梯空载时，轿厢总重和配重的重力基本相等。满载上升时，主电动机利用与钢丝
绳之间的摩擦提供动力，驱动轿厢。
额定电压/V 220
额定运行功率/kW 25
额定待机功率/kW 1
最大载重/N
轿厢质量/kg 500
某观光电梯其相关参数如上表。为了安全，电梯设置了超载自动报警系统，其工作原理如图 2 所示。控制
电路的电源电压 U 为 12V，压力传感器的电阻 R 与所受人或货物对它的压力 F 的关系图像如图 3 所示，电
磁继电器阻值可忽略。当电流大于 0.1A 时，会启动警报系统，同时无论如何按压运行控制器，电动机均不
转动。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与
运行时间之比来表示。
（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的透光性。该观光电梯配重的重力约
为_________N；（g 取 10N/kg）
（2）下列有关该电梯的说法中，正确的是_________；
A. 主电机与钢丝绳之间 摩擦为有害摩擦
B. 超载自动报警系统中电磁铁的右端为 S 极
C. 电梯满载上行时，电动机需顺时针转动
D. 报警电铃的工作原理是电磁感应
（3）根据题意，补全图 3 中超载自动报警系统中的受控电路（要求导线不相交）；
（4）当电梯的载重量为 2000N 时， 与 R 功率之比为 1:2，此时 R 的功率是_________W；若电梯上升时
载重临近最大载重，则电梯在_________（选填“启动”或“停止”）时容易引起误报；
（5）该商业大厦每天营业时间为 12h，设电梯均在额定功率下工作。经测算，该观光电梯平均每天耗电 72kW·
h，则该观光电梯的“运行频次比” _________。
九年级物理学情调查（三月）答案
（物理、化学考试时间 150 分钟，物理试卷满分 80 分）
温馨提示：请考生把所有的答案都答在答题卡上，否则不给分，答题要求见答题卡。
一、选择题（本题共 9 小题，每小题 2 分，共 18 分。其中 1~6 题为单选题；7~9 题为多选题，
多选题漏选得 1 分，错选得 0 分）
【1 题答案】
【答案】C
【2 题答案】
【答案】A
【3 题答案】
【答案】B
【4 题答案】
【答案】A
【5 题答案】
【答案】D
【6 题答案】
【答案】A
【7 题答案】
【答案】ABD
【8 题答案】
【答案】BD
【9 题答案】
【答案】ACD
二、填空题（本题共 6 小题，每空 1 分，共 12 分）
【10 题答案】
【答案】 ①. 热值 ②. 比热容
【11 题答案】
【答案】 ①. 甲 ②. A
【12 题答案】
【答案】 ① 不变 ②. 不变
【13 题答案】
【答案】 ①. 电磁感应 ②. 不会
【14 题答案】
【答案】 ①. 0 ②. 2
【15 题答案】
【答案】 ①.
电流的 ②.
一
三、作图题（本题共 2 小题，每题 2 分，共 4 分）
【16 题答案】
【答案】
【17 题答案】
【答案】
四、实验探究题（本题共 4 小题，共 24 分）
【18 题答案】
【答案】（1）取下最小砝码，向右移动游码
（2）29 （3）
（4）
（5）准确
【19 题答案】
【答案】（1） （2） ①. A ②. 电流表使用前没有调
零
（3） ①. 电压 ②. a ③. 1V～2.5
【20 题答案】
【答案】（1） （2）小灯泡断路
（3） ①. 2.5 ②. 10 （4）温度
（5） ①. 相同 ②. 将 b 滑片调到最大阻值 ③. 12.5
【21 题答案】
【答案】（1）A （2）C
（3） ①. A ②. 串联并联都可以
（4） ①. A ②. B
五、综合应用题（本题共 3 小题，共 22 分）
【22 题答案】
【答案】（1）
180km （2）
4.0×105W （3）
20%
【23 题答案】
【答案】（1）1050Ω，50Ω
（2）200V （3）70%
【24 题答案】
【答案】（1）5000 （2）C
（3） （4） ①. 0.4 ②. 启动 （5）3.8
