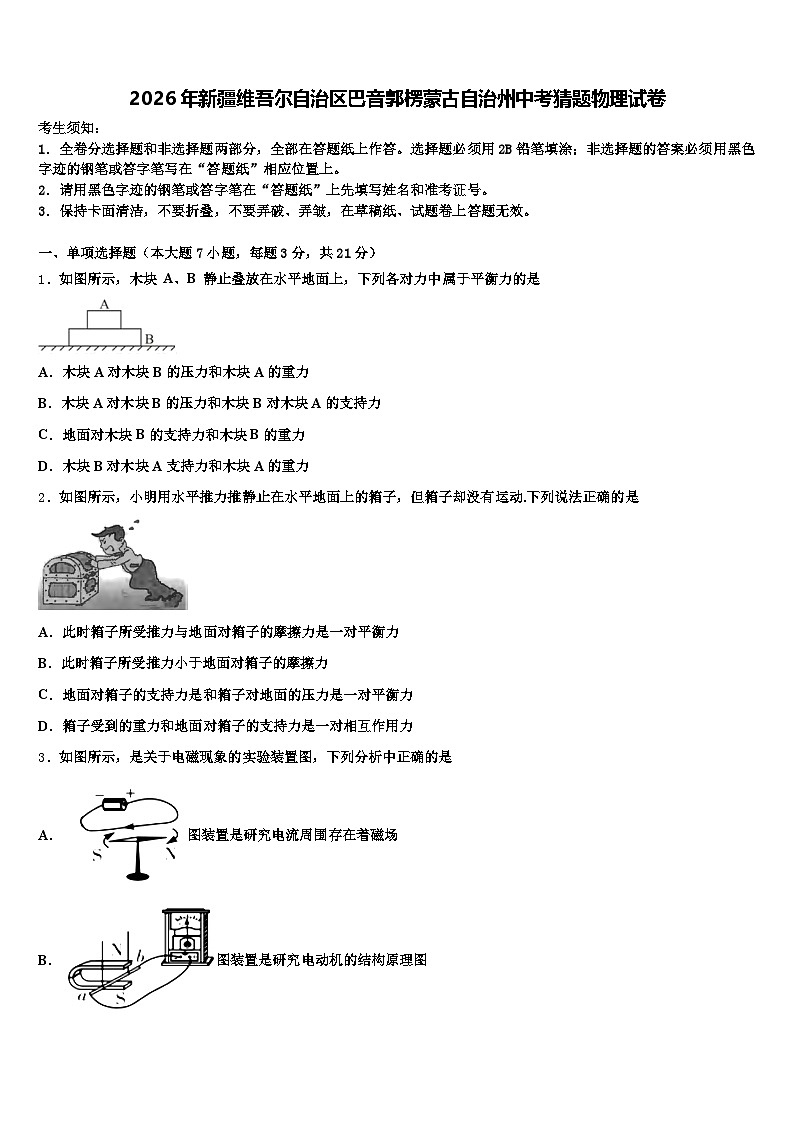

2026年新疆维吾尔自治区巴音郭楞蒙古自治州中考猜题物理试卷（含答案解析）

这是一份2026年新疆维吾尔自治区巴音郭楞蒙古自治州中考猜题物理试卷（含答案解析），共18页。试卷主要包含了下列做法符合安全用电要求的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，木块 A、B 静止叠放在水平地面上，下列各对力中属于平衡力的是
A．木块A对木块B的压力和木块A的重力
B．木块A对木块B的压力和木块B对木块A的支持力
C．地面对木块B的支持力和木块B的重力
D．木块B对木块A支持力和木块A的重力
2．如图所示，小明用水平推力推静止在水平地面上的箱子，但箱子却没有运动.下列说法正确的是
A．此时箱子所受推力与地面对箱子的摩擦力是一对平衡力
B．此时箱子所受推力小于地面对箱子的摩擦力
C．地面对箱子的支持力是和箱子对地面的压力是一对平衡力
D．箱子受到的重力和地面对箱子的支持力是一对相互作用力
3．如图所示，是关于电磁现象的实验装置图，下列分析中正确的是
A．图装置是研究电流周围存在着磁场
B．图装置是研究电动机的结构原理图

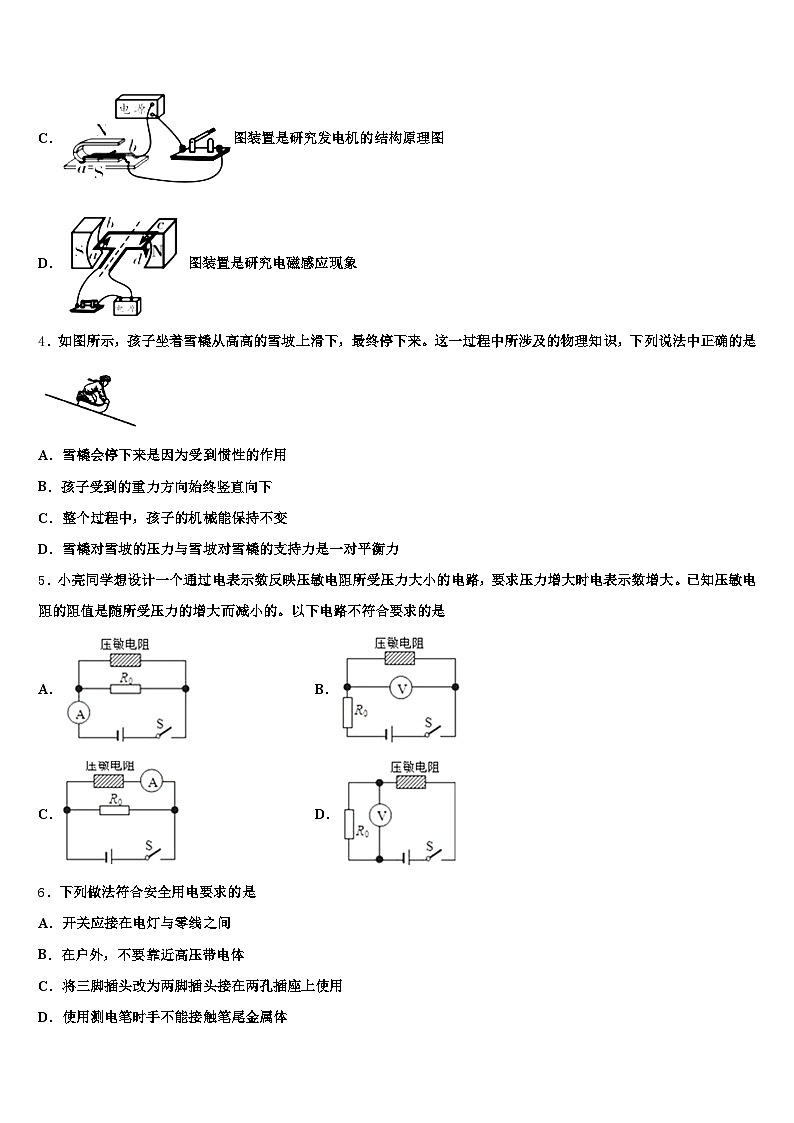

C．图装置是研究发电机的结构原理图
D．图装置是研究电磁感应现象
4．如图所示，孩子坐着雪橇从高高的雪坡上滑下，最终停下来。这一过程中所涉及的物理知识，下列说法中正确的是
A．雪橇会停下来是因为受到惯性的作用
B．孩子受到的重力方向始终竖直向下
C．整个过程中，孩子的机械能保持不变
D．雪橇对雪坡的压力与雪坡对雪橇的支持力是一对平衡力
5．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是
A．B．
C．D．
6．下列做法符合安全用电要求的是
A．开关应接在电灯与零线之间
B．在户外，不要靠近高压带电体
C．将三脚插头改为两脚插头接在两孔插座上使用
D．使用测电笔时手不能接触笔尾金属体

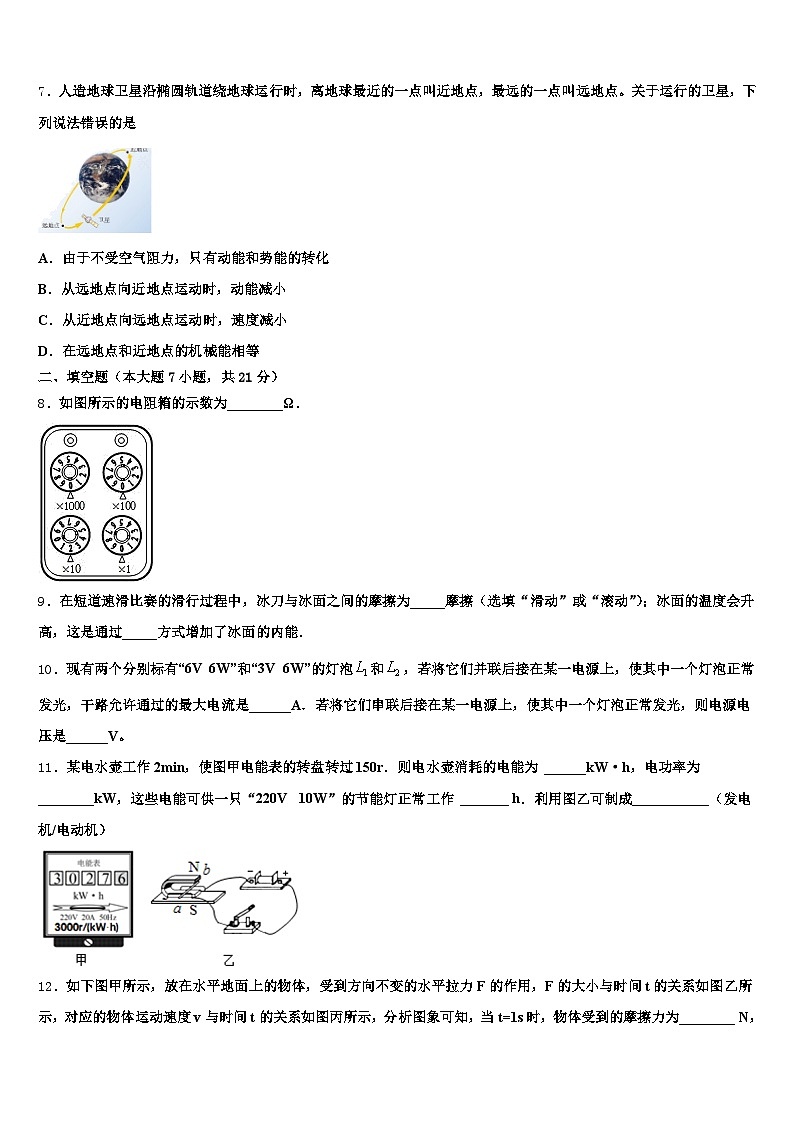

7．人造地球卫星沿椭圆轨道绕地球运行时，离地球最近的一点叫近地点，最远的一点叫远地点。关于运行的卫星，下列说法错误的是
A．由于不受空气阻力，只有动能和势能的转化
B．从远地点向近地点运动时，动能减小
C．从近地点向远地点运动时，速度减小
D．在远地点和近地点的机械能相等
二、填空题（本大题7小题，共21分）
8．如图所示的电阻箱的示数为________Ω．
9．在短道速滑比赛的滑行过程中，冰刀与冰面之间的摩擦为_____摩擦（选填“滑动”或“滚动”）；冰面的温度会升高，这是通过_____方式增加了冰面的内能．
10．现有两个分别标有“6V 6W”和“3V 6W”的灯泡和，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是______A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是______V。
11．某电水壶工作2min，使图甲电能表的转盘转过150r．则电水壶消耗的电能为 ______kW·h，电功率为________kW，这些电能可供一只“220V 10W”的节能灯正常工作 _______ h．利用图乙可制成___________（发电机/电动机）
12．如下图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，F的大小与时间t的关系如图乙所示，对应的物体运动速度v与时间t的关系如图丙所示，分析图象可知，当t=1s时，物体受到的摩擦力为________ N，从4s-6s内，拉力F做的功是______J
13．如图所示，在玻璃杯里装上大半杯米，把一根筷子插在中间，将米压紧并使筷子直立，再往杯内加少许水，过一会儿拿起筷子，可以看到筷子把装米的玻璃杯提起来．这是因为米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的 ，又增大了它们接触面的粗糙程度，从而增大了摩擦力．若米重2N，玻璃杯重1N，则当筷子提着米在空中静止时，米与筷子的摩擦力为 N．
14．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是___________联的，它上面闪烁的指示灯是具有___________性的发光二极管，侧面的条状小孔是为了防止___________对它造成的危害．
三、作图题（共7分）
15．为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．
16．请将带开关的螺丝口灯泡和三孔插座正确接入图所示的电路中．
17．如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
四、实验题（本大题共5小题，共20分）
18．小明在“测滑轮组机械效率实验中，组装好如图所示的实验装置，并且记下了钩码和弹簧测力计的位置．
（1）小明_____向上拉动弹簧测力计，使钩码升高，并由弹簧测力计读出拉力为0.5N，同时用刻度尺测出钩码提升的高度为0.1m，以上测量准确无误，其它被测物理量和计算的数据如下表：
（2）小明利用表格中的数据计算出机械效率是100%错误的原因是_____．
（3）该滑轮组的机械效率实际为_____．
（4）若本次实验中绳重和摩擦忽略不计，若钩码重增加到4N，该滑轮组的机械效率为_____（保留小数点后一位）．
19．在“探究压力的作用效果跟什么因素有关”的实验时，同学们利用小桌、海绵、砝码等器材做了如图所示的系列实验．
同学们是根据_______来比较压力的作用效果的．观察比较图甲、乙所示的情况可以得到的结论是：受力面积一定时，_________，压力的作用效果越明显．要探究压力的作用效果跟受力面积的关系，应比较_______两图的实验，得到的结论是：______．小明将图乙中的小桌和砝码又放到一块木板上，如图丁所示，图乙中海绵受到的压强p乙和图丁中木板受到的压强p丁的大小关系为：p乙_________p丁（选填“＞”“＜”或“=”）
20．学会测量是科学探究的基本技能，下列测量仪器你“会认”、“会读”吗？
图1中物体的长度是______cm．图2中仪表的示数为______，图3中秒表的读数为______s．
21．在测量平均速度的实验中，某同学用刻度尺测量小车通过的路程(如图甲所示)，用停表测量小车通过该段路程所用时间(如图乙所示)，则小车通过的路程为_____cm，该段路程中小车运动的平均速度为____m/s.
22．小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
（1）根据表中数据画出滑轮组的绕线方式（如图中）．
根据表中数据计算滑轮组的机械效率为_____．若绳子承受最大拉力为20N，此滑轮组的最大效率为_____．当动滑轮重为_____N时，使用该滑轮组提起10N重的钩码刚好省一半的力．在实验中重物移动的速度为0.1m/s．拉绳的功率为3W，则有用功率为_____．
五、计算题（本大题共2小题，共13分）
23．某饮水机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过开关S可以选择出温水或开水．开水加热电功率是2200W，R1的电阻是33Ω（电热丝R1、R0电阻不随温度变化）．求：
饮水机正常工作，出开水时电热丝中的电流；R0的电阻；饮水机正常工作，出温水时10s内电路产生的热量.
24．如图所示是我国自主研发的全球最大水陆两栖飞机AG1．其最大飞行速度为560km/h，最大航程为4500km，巡航速度（经济、节油的飞行速度）为500km/h．某次起飞前，飞机静止在水平跑道上，总质量为50t，轮胎与跑道的总接触面积为0.5m2．求：
（1）飞机静止在陆地跑道上时对跑道的压强是多少？
（2）起飞后，飞机在空中直线飞行1500km，所需要的最短时间是多少？
（3）若飞机到达目的地降落后，漂浮在水面上，它排开水的质量为46t，此时飞机受到的重力是多少？舱底某处距水面1.5m，水对该处产生的压强是多少？
六、综合能力题（本大题共3小题，共18分）
25．俗话说，瑞雪兆丰年，2019我省又迎来了一场大范围的降雪天气，大雪后，小明看到广场的雪地上有小朋友打雪仗，铲雪车在公路上进行铲雪作业，他用手机上网查阅到该型号铲雪车的额定功率是120kW，质量是5t，求：（g＝10N/kg）
（1）小明看到一小朋友将一个雪球斜向上抛出后，若不计空气阻力，则雪球在下落过程中的机械能_____（选填“变小”“不变”或“变大”）；铲雪车工作时，将_____能转化为_____能。
（2）假设铲雪车在一段长1.5km的平直路面上，以额定功率保持18km/h的速度匀速直线前进进行铲雪作业，求这一过程中铲雪车所做的功______和受到的阻力的大小______。
（3）该过程中共消耗柴油5L，该铲雪车的效率是多少______？（柴油的热值为4.0×107J/kg，柴油的密度ρ＝0.8×103kg/m3）
26．日本福岛核电站发生核泄漏，一些放射性物质随大气环流而扩散．我国一些城市的空气中和蔬菜叶面上曾检测出极微量放射性物质．能源的分类有多个角度．如：化石能源；一次能源，二次能源；生物质能；不可再生能源，可再生能源．核能归属于________ 核电站内的核反应原理与太阳内部的核反应原理的不同点在于________ 人们担心日本核泄漏的放射物质随海洋水流污染我国沿海的海盐品质，在政府部门未发布我国近海受污染的情况下，全国不少城市出现抢购食盐的风潮，假设你是超市经理，请你从科学引导的角度写一、二句话，规劝市民不必抢购，你的赠言是：________切尔诺贝利核泄漏和福岛核泄漏之后，人们置疑核能前景，个别国家甚至打算将来废弃本国所有核电站，发展其他能源．假设你是网友，正在参加国家能源部门的网上讨论“我国核电站的兴与废”，用一、二句话表达你的观点和理由：________
27．阅读短文，回答问题
嫦娥四号探测器
嫦娥四号探测器由着陆器与巡视器组成，巡视器被命名为“玉兔二号”。作为世界首个在月球背面软着陆和巡视探测的航天器，其主要任务是着陆月球表面，继续更深层次更加全面地科学探测月球地质、资源等方面的信息，完善月球的档案资料。
为什么我们总看不到月球背面呢？月球围绕地球公转的同时也在自转，地球和月球之间存在相互作用的引力，并且月球背向地球的半球离地球远，受到地球的引力小。如果月球自转周期与绕地球公转周期不相等，那么月球上同一部分与地球距离会发生变化，使其所受地球引力发生变化。这导致月球不同岩石之间产生摩擦，逐渐减慢自转的速度，最终使得月球自转与绕地球公转的周期相同，即月球被地球引力“潮汐锁定”。由于“潮汐锁定”，使得月球自转的周期等于它绕地球公转的周期，因此总是同一面朝向地球。
为了解决探测器到达月球背面后没有信号的问题，2018年5月21日，科学家把一颗叫“鹊桥”的中继卫星放在了地球和月球连线外侧的“拉格朗日点”（L2）上，在这个点上，中继卫星在地球和月球共同的引力作用下围绕地球运动，且始终悬停在月球背面的上空。这颗卫星负责地球与着陆器、月球车的通讯，为我们传回嫦娥四号的观测数据，有了这颗卫星做通讯保障，探测器才敢在月球背面着陆，这也是人类首次。
2018年12月8日，嫦娥四号探测器在西昌卫星发射中心由长征三号乙运载火箭成功发射入轨，之后经过地月转移、近月制动、环月飞行、降轨，最后着陆月球。
2019年1月3日，10时15分，嫦娥四号迎来制动时刻，7500牛发动机开机，动力下降开始；10时21分，降落相机开机，开始抓拍落月全过程；10时25分，嫦娥四号转入悬停模式，随着现场工作人员一声令下，嫦娥四号探测器从距离月面15公里处开始实施动力下降，探测器的速度逐步从相对月球1.7公里每秒降为零。经历了近700秒的落月过程，嫦娥四号探测器成功在月球背面南极﹣艾特肯盆地冯•卡门撞击坑的预选区着陆。
2019年1月11日，嫦娥四号着陆器与玉兔二号巡视器完成两器互拍，达到工程既定目标，标志着嫦娥四号任务圆满成功。
嫦娥四号采取新的能源供给方式﹣﹣同位素温差发电与热电综合利用技术结合，也就是两面太阳翼收集的太阳能和月球车上的同位素热源两种能源供给。据科学家介绍，“嫦娥四号”主要还是太阳能板供电，使用的核电源功率还比较小，仅2瓦，与电脑上的USB接口供电能力差不多，仅在月夜采集温度的时候采用。为了更直观地说明为什么我们总看不到月球的背面，可以构建月球绕地球运行过程的动态模型，构建这个模型应抓住的关键是_____。“鹊桥”卫星是靠_____传递信息的。绕月运动时的嫦娥四号探测器受到的是_____（选填平衡力作用，非平衡力作用），其运动状态_____（选填变化着，不变）。月球上没有空气，不能使用降落伞降落，只能使用反推力火箭产生的阻力实现探测器软着陆，这说明力能改变物体的_____，从悬停经700秒落月过程中，嫦娥四号探测器作_____（选填加速，减速，匀速）运动。嫦娥四号着陆器与玉兔二号巡视器上装有摄像机和照相机，摄像机和照相机的镜头相当于_____（选填凸透镜，凹透镜，平面镜），能成倒立、缩小的_____（选填实像，虚像）。嫦娥四号探测器到达月球表面后，展开太阳能电池帆板，对着太阳方向，太阳能帆板供电时，将_____能转换为_____能。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A. 木块A对木块B的压力和木块A的重力，没有作用在同一物体上，且方向相同，不是平衡力；B. 木块A对木块B的压力和木块B对木块A的支持力，是相互作用力，不是平衡力；C. 地面对木块B的支持力和木块B的重力，大小不相等，地面对木块B的支持力等于A和B的总重力，不是平衡力；D. 木块A静止，木块B对木块A支持力和木块A的重力平衡，是一对平衡力。故选D.
2、A
【解析】
AB. 箱子没有运动，说明箱子处于静止状态，受到平衡力的作用，即在水平方向上，推力与静摩擦力是一对平衡力，此时箱子所受推力等于地面对箱子的摩擦力，故A正确B错误。
C. 地面对箱子的支持力和箱子对地面的压力作用在两个物体上，是一对相互作用力，故C错误；
D. 箱子受到的重力和地面对箱子的支持力都作用在同一物体上，大小相等、方向相反，作用在同一条直线上，是一对平衡力，故D错误；
3、A
【解析】
A、装置是奥斯特实验，可以研究电流周围存在着磁场，故正确；
B、图B中没有电源，是研究电磁感应现象的实验装置，故错误；
C、装置中有电源，是研究通电导体在磁场中受力运动的实验，据此制成电动机，故错误；
D、装置中有电源，闭合开关后，通电绕圈在在磁场中受力转动，该过程是将电能转化为机械能，是电动机的原理，故错误。
故选A.
4、B
【解析】试题分析：力是改变物体运动状态的原因，由于阻力的作用，雪橇会停下来。惯性是一种性质，不是一种作用。故A错误；重力方向始终竖直向下，故B正确；整个过程中，有一部分机械能克服摩擦做功，机械能转化为内能，所以机械能会减小，故C错误；雪橇对雪坡的压力与雪坡对雪橇的支持力，两个力作用在不同的物体上，是相互作用力，一定不是平衡力，故D错误；故应选B。
考点：力与运动 机械能守恒定律 二力平衡
5、B
【解析】
A.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大，故A正确；
B.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小，故B错误；
C.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大，故C正确；
D.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大，故D正确。
6、B
【解析】
A、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故A错误；
B、在户外，不要靠近高压带电体，因为高压带电体在不接触时也可能会触电，故B正确；
C、带有金属外壳的用电器，其金属外壳一定要接地线，故不能把用电器的三脚插头改为两脚插头接在两孔插座上使用，以防用电器外壳带电，会危及人身安全，故C错误；
D、使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故D错误。
7、B
【解析】
AD、由于不受空气阻力，所以卫星在运行过程中只有动能和势能的转化，其机械能是守恒的，卫星在远地点和近地点的机械能相等，故AD正确；
B、卫星从远地点向近地点运动时，质量不变，高度减小，重力势能减小，同时速度增大，动能增大，故B错误；
C、卫星从近地点向远地点运动时，质量不变，高度增大，重力势能增大，同时速度减小，动能减小，故C正确，
二、填空题（本大题7小题，共21分）
8、20
【解析】
将各旋扭对应的示数得以倍数，得如图所示电阻箱的示数为；
．
电阻箱读数时可直接按几个数字排列起来即可，这个方法很快，但要明白正确的读数方法，即明确每一个旋扭对应的倍数值．
9、滑动 做功
【解析】
在短道速滑比赛的滑行过程中，冰刀与冰面之间的摩擦为滑动摩擦（；冰面的温度会升高，这是通过做功方式增加了冰面的内能．
10、2.5 7.5
【解析】
根据题意知，L1的额定电压，额定功率，所以L1的额定电流为：
，L1的电阻为：，
L2的额定电压为，额定功率为 .
所以L2的额定电流为： ，
L2的电阻为：，
若两灯泡并联，若使其中一个灯泡正常发光，电源电压应为3V.
所以干路电流为： ，
若两灯泡串联，使其中一个灯泡正常发光，则电路中的电流应为 .
所以电源电压为：.
故答案为：2.5；7.5.
11、0.05 1.5 5 电动机
【解析】
转盘转动150r消耗电能：
W==0.05kW•h；
用电器的功率：
P= ==1.5kW；
节能灯正常工作时间：
t===5h．
图乙是通电导体在磁场中受力运动，据此可制成电动机．
12、2 16
【解析】
由丙图可知，前2s物体速度为零，所以当t=1s时，物体速度为零，处于静止状态；故物体受平衡力，平衡力大小相同，根据乙图可知，物体所受拉力为2N，故摩擦力也为2N；
由丙图可知,4s∼6s内,物体做匀速直线运动,运动的速度为2m/s,则在第4s到6s内：物体移动的距离为s=vt=2m/s×(6s−4s)=4m；
从乙图中可知4s∼6s内物体受到的外力为4N，则拉力在这段时间内对物体所做的功为：W=Fs=4N×4m=16J；
13、压力；1．
【解析】
试题分析：摩擦力的大小与压力和接触面的粗糙程度有关，增大压力，增大接触面的粗糙程度可以增大摩擦，筷子提米，米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的压力，又增大了接触面的粗糙程度，从而增大了摩擦力；物体处于静止或匀速直线运动状态时，受到的力是平衡力，相互平衡的两个力大小相等、方向相反、作用在同一直线上，筷子提米实验中，筷子受到向下力是米和玻璃杯的重力，向上的力是摩擦力，由于米重1.5N，玻璃杯重1N，当筷子提米在空中静止时，筷子受到米的摩擦力是1.5N+1N=2.5N．
考点：影响摩擦力大小的因素，运动和力的关系
14、并 单向导电 电热
【解析】
路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，并且各电脑之间互不影响，因此各接口之间为并联连接；LED灯是由半导体材料制成的,它具有单向导电性；工作时间长了，外壳发烫，是电能转化成了内能，为了防止电热对它造成的危害，侧面设计了条状小孔．
三、作图题（共7分）
15、
【解析】
把三节干电池的正极相连作为电源的正极，负极相连作为电源的负极，电压表的正接线柱和电源的正极相连，负接线柱和电源的负极相连．
开关串联在电路中控制电路的通断．如图．
把三节干电池符号并联，再把电压表符号、开关符号串联在电路中．如图．
16、见解析所示
【解析】
对于电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头”．而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地．如图所示：
17、
【解析】
三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故．左孔接零线，右孔接火线；灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡．
四、实验题（本大题共5小题，共20分）
18、匀速竖直 弹簧测力计提升的高度错了，应为0.5m 80% 88.9%
【解析】
（1）测量滑轮组的实验中应该竖直匀速拉动弹簧测力计；
（2）动滑轮被5根绳子承担，拉力移动的距离就是物体和动滑轮移动距离的5倍，因此弹簧测力计提升的高度错了，应为0.5m；
（3）滑轮组的机械效率： ；
（4）若本次实验中绳重和摩擦忽略不计，绳子自由端的拉力： 则动滑轮的重为：G动＝nF﹣G＝5×0.5N﹣2N＝0.5N；若钩码重增加到4N，此时作用在绳子自由端的拉力：，此时该滑轮组的机械效率为：.
19、小桌陷入海绵的深度 压力越大 乙丙 压力一定时，受力面积越小，压力作用效果越明显 =
【解析】
在“探究压力的作用效果跟什么因素有关”的实验时，同学们是根据小桌陷入海绵的深度来比较压力的作用效果的，这种方法叫“转换法”．
观察比较图甲、乙所示的情况，受力面积相同，压力的大小不同，小桌陷入海绵的深度不同，可得到的结论是：受力面积一定时，压力越大，压力的作用效果越明显．
要探究压力的作用效果跟受力面积的关系，应控制压力大小一定，所以应比较乙丙两图的实验，得到的结论是：压力一定时，受力面积越小，压力作用效果越明显．
小明将图乙中的小桌和砝码又放到一块木板上，由于压力大小和受力面积不变，所以小桌对支撑面的压强不变，即p乙=p丁．
20、3.80 20km/h 99.8
【解析】
由图可知：
图1刻度尺上1cm之间有10个小格，即刻度尺的分度值为1mm．又因为物体左端与6.00cm对齐，右端与9.8cm对齐，估读为9.80cm，所以物体的长度是：L=9.80cm-6.00cm=3.80cm；
图2中，汽车速度表采用的计量单位是km/h，指针在“20”处，所以速度表的示数为20km/h；
图3小盘的分度值是0.5min，指针在1min和2min之间，略偏过中线，说明分针指示的时间为1.5min=90s；大盘的分度值是0.1s，而大盘指针在9.8s，因此秒表读数为90s+9.8s=99.8s．
21、64.00 0.02
【解析】
（1）根据图甲和图乙读出小车的运动时间和运动的路程；
（2）平均速度的计算公式为v=，据此计算出平均速度，注意路程和时间的对应．
【详解】
（1）观察图甲和图乙可知，小车运动到的时间为32s；小车通过全程的路程为60.00cm=0.6m；
（2）小车平均速度v===0.01875m/s．
本题考查了平均速度的计算，能从图中准确读出小车运动的路程是关键；在计算速度时要注意运动路程和运动时间的对应．
22、 89% 99% 5 2.95W
【解析】
（1）从表中的数据可知，细线自由端移动的距离为0.3m，钩码上升的高度为0.1m，则二者的关系是s＝3h，即由3段绳子承担物重，绕绳方法如图所示：
；
（2）滑轮组的机械效率为η1＝×100%＝×100%＝×100%＝×100%≈89%；
（3）∵F＝（G+G动），
∴最大物重为G2＝3F最大﹣G动＝3×20N﹣0.5N＝59.5N，
滑轮组的最大机械效率为η2＝×100%＝×100%＝×100%≈99%；
（4）∵F＝（G+G动），
∴动滑轮的重力为G′动＝3F3﹣G3＝3×5N﹣10N＝5N；
（5）绳子自由端移动的速度为v＝3v物＝3×0.1m/s＝0.3m/s，
∵P＝＝Fv，
∴施加的拉力为F＝＝＝10N，
物体的重力为G＝3F﹣G动＝3×10N﹣0.5N＝29.5N，
∴拉力的有用功率为P物＝Gv物＝29.5N×0.1m/s＝2.95W．
五、计算题（本大题共2小题，共13分）
23、（1）10A （2） （3）8800J
【解析】
（1）由P=UI可得，饮水机正常工作出开水时电热丝中的电流：
I=P开水/U=2200W/220V=10A；
（2）由电路图可知，开关S闭合时，电路为R0的简单电路，饮水机处于开水加热状态，由P=U2/R可得，R0的电阻：R0=U2/P开水=(220V)2/2200W=22Ω；
（3）开关S断开时，R1与R0 串联，饮水机处于温水工作状态，
则10s内电路产生的热量：Q=W=U2/R0+R1t=(220V)2/22Ω+33Ω×10s=8800J。
24、（1）106Pa；（2）2.68h；（3）4.6×105N；1.5×104Pa．
【解析】
（1）飞机静止在跑道上，对跑道的压力：F＝G＝mg＝5×103kg×10N/kg＝5×105N；则飞机对跑道的压强：p＝ ；
（2）最大飞行速度为560km/h，飞机在空中直线飞行1500km，由v＝，所需要的最短时间是：；
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，由漂浮条件可得F浮＝G飞机，由阿基米德原理可得，飞机受到的浮力为：F浮＝G排，所以，此时飞机的重力为：G飞机＝G排＝m排g＝46×103kg×10N/kg＝4.6×105N；舱底某处距水面1.5m，水对该处产生的压强：p′＝ρ水gh＝1.0×103kg/m3×10N/kg×1.5m＝1.5×104Pa．
答：（1）飞机静止在跑道上时对跑道的压强是8.5×105Pa；
（2）所需要的最短时间是2.68h；
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，此时飞机受到的重力是4.6×105N；舱底某处距水面1.5m，水对该处产生的压强是1.5×104Pa．
六、综合能力题（本大题共3小题，共18分）
25、不变 内 机械 3.6×107J 2.4×104N 22.5%
【解析】
（1）雪球在下落过程中，高度减小，重力势能减小；速度增大，动能增大，因此由重力势能转化动能。因不计空气阻力，雪球在下落的过程中，重力势能全部转化为动能，故机械能的总量守恒；铲雪车工作时，内能减小，机械能增大，故将内能转化为机械能。
（2）除雪车前进1.5km所用的时间：t====300s，
除雪车做的功：W＝Pt＝1.2×105W×300s＝3.6×107J，
除雪车的推力F===2.4×104N，
因为匀速直线运动，受到的阻力推力是平衡力，阻力f＝F＝2.4×104N；
（3）消耗汽油的体积V＝5L＝5×10﹣3m3，
消耗汽油的质量m＝ρV＝0.8×103kg/m3×5×10﹣3m3＝4kg，
汽油完全燃烧放出的热量Q放＝mq＝4kg×4.0×107J/kg＝1.6×108J，
该铲雪车的效率η===22.5%。
26、 (1)一次能源、不可再生能源 (2)核能属重核裂变(链式反应) 太阳内部发生轻核聚变(热核反应)(3)不信谣传谣，相信政府、相信科学，我国盐储存量丰富(只要科学、正面均得1分)(4)“发展核能、利大于弊”或“谨慎发展、核多必失”或“警钟声音、弃核无悔”
【解析】
（1）核能是可以从自然界直接获取的能源，也是短期内不能从自然界得到补充的能源，所以核能属于一次能源、不可再生能源．
（2）核能属重核裂变（链式反应），太阳内部发生轻核聚变（热核反应）．
（3）不信谣传谣，相信政府、相信科学，我国盐储存量丰富．
（4）发展核能、利大于弊、谨慎发展、核多必失．
27、月球自转的周期等于它绕地球公转的周期 电磁波 非平衡力作用 变化着 运动状态 减速 凸透镜 实像 太阳能 电
【解析】
（1）月球绕地球一周的过程中，其正面始终正对地球，据此可知，月球公转一周的时间内恰好自转一周，故构建这个模型应抓住的关键是月球自转的周期等于它绕地球公转的周期；卫星导航靠电磁波传递信息；
（2）嫦娥四号绕月转动不是直线运动，运动方向不断变化，也就是状态不断变化，所以受非平衡力的作用；
（3）使用反推力火箭产生的阻力实现探测器软着陆，火箭在反推力的作用下速度减小，说明力能改变物体的运动状态；探测器从悬停经700秒落月过程中，速度逐渐减小，最后安全着陆；
（4）照相机和摄像机的镜头相当于凸透镜，能成倒立、缩小、实像；
（5）太阳能电池板供电时，把太阳能转化为电能。
钩码重（N）
弹簧测力计提升的高度（m）
有用功（J）
总功（J）
机械效率
2
0.4
0.2
0.2
100%
滑轮组组成
钩码重/N
钩码升高的高度/m
动滑轮重/N
绳子自由端移动距离/m
两个定滑轮，一个动滑轮
4
0.1
0.5
0.3
