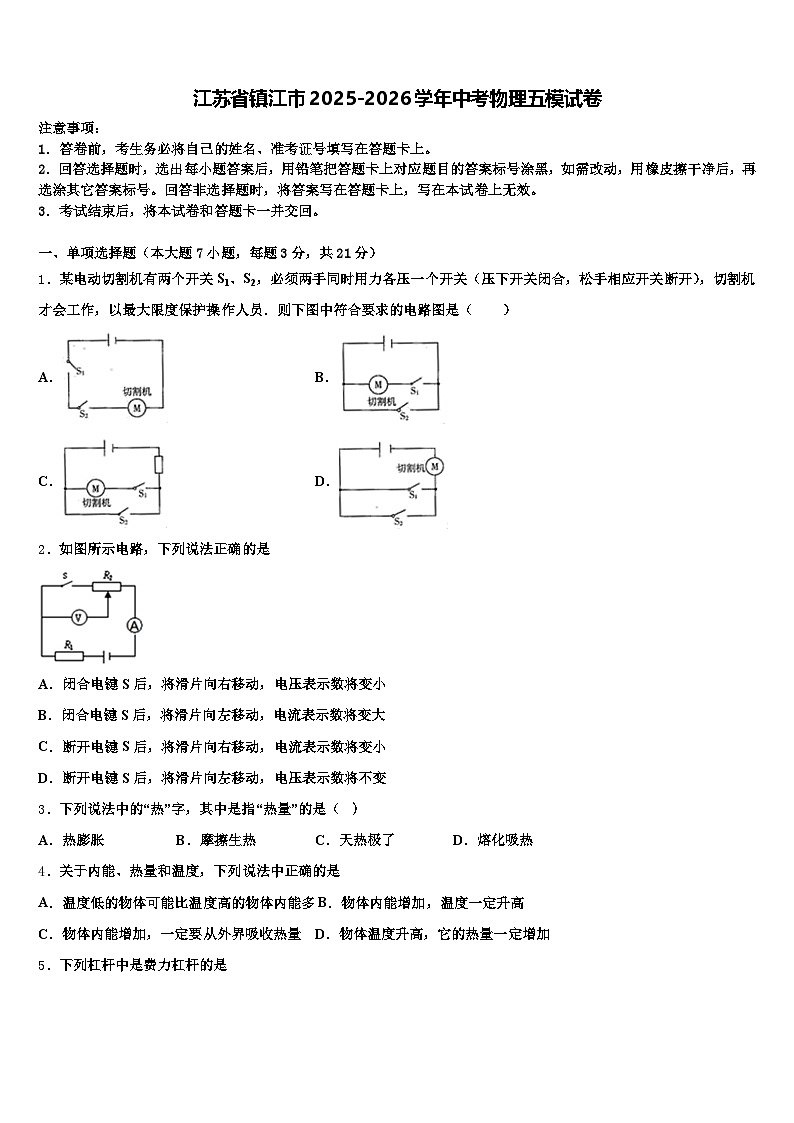

江苏省镇江市2025-2026学年中考物理五模试卷（含答案解析）

这是一份江苏省镇江市2025-2026学年中考物理五模试卷（含答案解析），共20页。试卷主要包含了下列杠杆中是费力杠杆的是，近年来，中国科技成就让世界瞩目，苏州是评弹的发源地等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．某电动切割机有两个开关S1、S2，必须两手同时用力各压一个开关（压下开关闭合，松手相应开关断开），切割机才会工作，以最大限度保护操作人员．则下图中符合要求的电路图是（ ）
A．B．
C．D．
2．如图所示电路，下列说法正确的是
A．闭合电键S后，将滑片向右移动，电压表示数将变小
B．闭合电键S后，将滑片向左移动，电流表示数将变大
C．断开电键S后，将滑片向右移动，电流表示数将变小
D．断开电键S后，将滑片向左移动，电压表示数将不变
3．下列说法中的“热”字，其中是指“热量”的是（ ）
A．热膨胀B．摩擦生热C．天热极了D．熔化吸热
4．关于内能、热量和温度，下列说法中正确的是
A．温度低的物体可能比温度高的物体内能多B．物体内能增加，温度一定升高
C．物体内能增加，一定要从外界吸收热量D．物体温度升高，它的热量一定增加

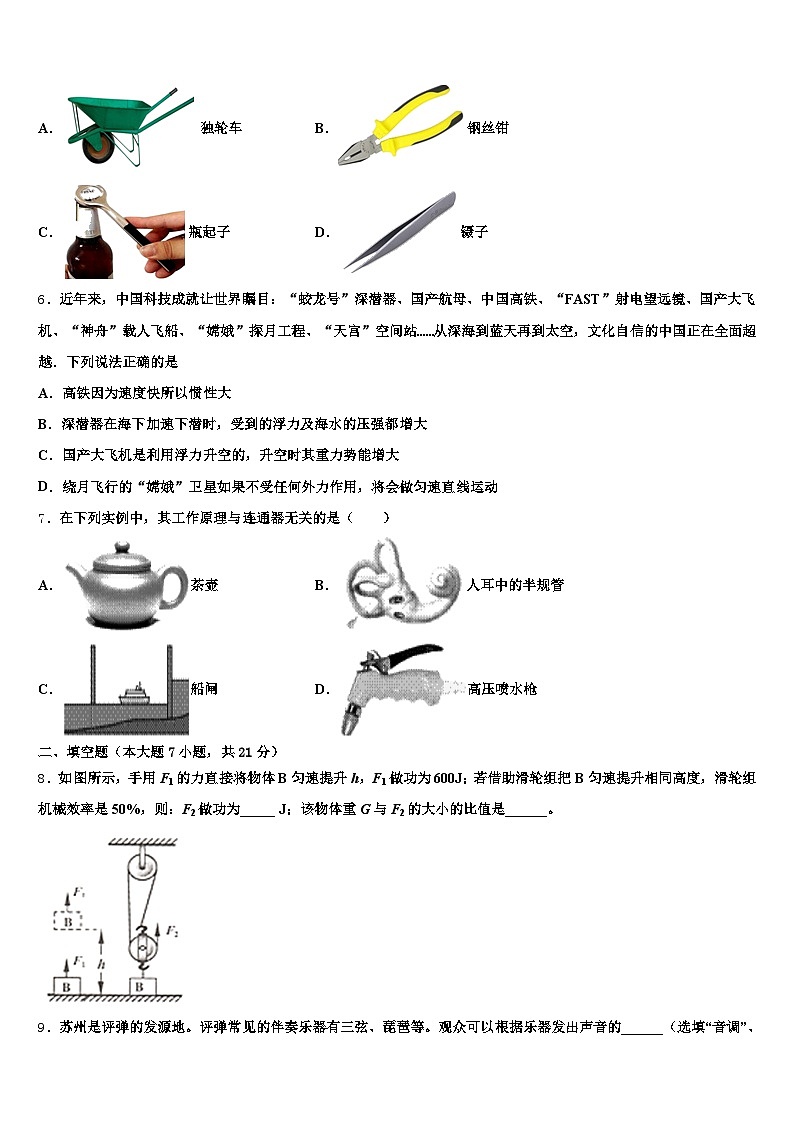

5．下列杠杆中是费力杠杆的是
A．独轮车B．钢丝钳
C．瓶起子D．镊子
6．近年来，中国科技成就让世界瞩目：“蛟龙号”深潜器、国产航母、中国高铁、“FAST”射电望远镜、国产大飞机、“神舟”载人飞船、“嫦娥”探月工程、“天宫”空间站……从深海到蓝天再到太空，文化自信的中国正在全面超越．下列说法正确的是
A．高铁因为速度快所以惯性大
B．深潜器在海下加速下潜时，受到的浮力及海水的压强都增大
C．国产大飞机是利用浮力升空的，升空时其重力势能增大
D．绕月飞行的“嫦娥”卫星如果不受任何外力作用，将会做匀速直线运动
7．在下列实例中，其工作原理与连通器无关的是（ ）
A．茶壶B．人耳中的半规管
C．船闸D．高压喷水枪
二、填空题（本大题7小题，共21分）
8．如图所示，手用F1的力直接将物体B匀速提升h，F1做功为600J；若借助滑轮组把B匀速提升相同高度，滑轮组机械效率是50%，则：F2做功为_____ J；该物体重G与F2的大小的比值是______。

9．苏州是评弹的发源地。评弹常见的伴奏乐器有三弦、琵琶等。观众可以根据乐器发出声音的______（选填“音调”、“响度”或“音色”）不同，分辨出是哪种乐器；琴师调节琴弦的松紧是为了改变声音的_____（选填“音调”、“响度”或“音色”）。

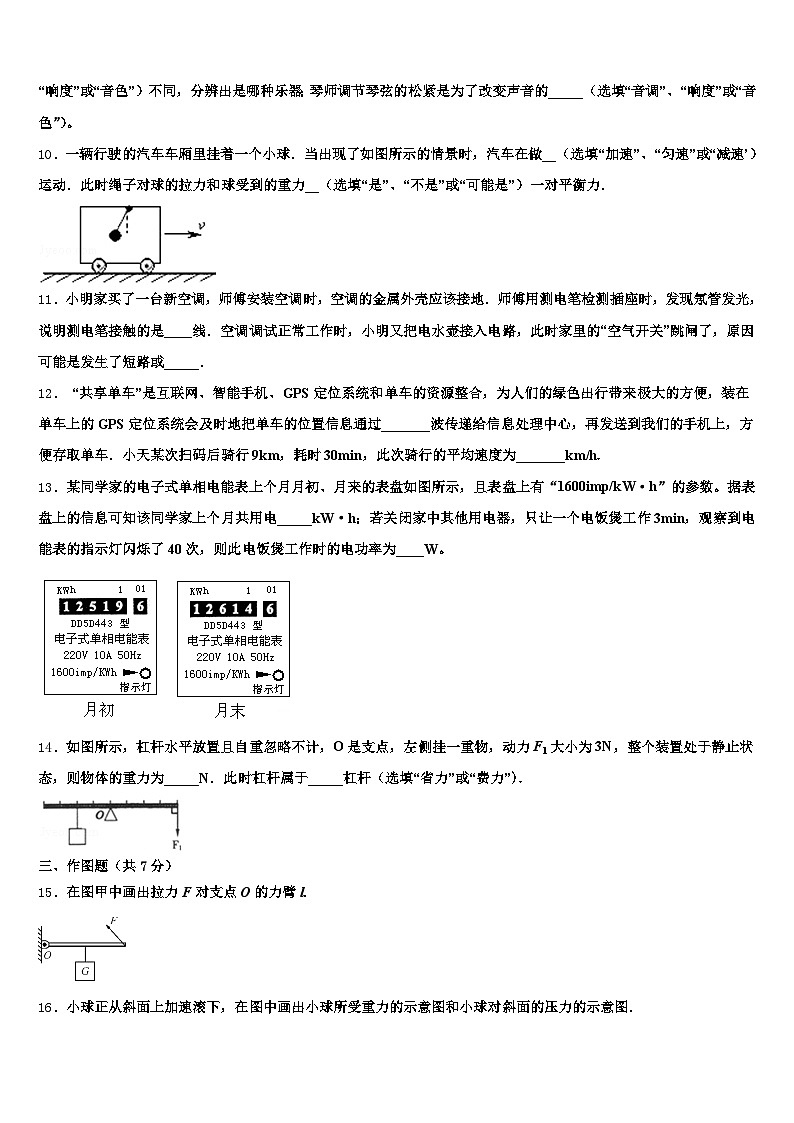

10．一辆行驶的汽车车厢里挂着一个小球．当出现了如图所示的情景时，汽车在做__（选填“加速”、“匀速”或“减速’）运动．此时绳子对球的拉力和球受到的重力__（选填“是”、“不是”或“可能是”）一对平衡力．
11．小明家买了一台新空调，师傅安装空调时，空调的金属外壳应该接地．师傅用测电笔检测插座时，发现氖管发光，说明测电笔接触的是____线．空调调试正常工作时，小明又把电水壶接入电路，此时家里的“空气开关”跳闸了，原因可能是发生了短路或_____．
12． “共享单车”是互联网、智能手机、GPS定位系统和单车的资源整合，为人们的绿色出行带来极大的方便，装在单车上的GPS定位系统会及时地把单车的位置信息通过_______波传递给信息处理中心，再发送到我们的手机上，方便存取单车．小天某次扫码后骑行9km，耗时30min，此次骑行的平均速度为_______km/h．
13．某同学家的电子式单相电能表上个月月初、月来的表盘如图所示，且表盘上有“1600imp/kW·h”的参数。据表盘上的信息可知该同学家上个月共用电_____kW·h；若关闭家中其他用电器，只让一个电饭煲工作3min，观察到电能表的指示灯闪烁了40次，则此电饭煲工作时的电功率为____W。
14．如图所示，杠杆水平放置且自重忽略不计，O是支点，左侧挂一重物，动力F1大小为3N，整个装置处于静止状态，则物体的重力为_____N．此时杠杆属于_____杠杆（选填“省力”或“费力”）．
三、作图题（共7分）
15．在图甲中画出拉力F对支点O的力臂l.
16．小球正从斜面上加速滚下，在图中画出小球所受重力的示意图和小球对斜面的压力的示意图．
17．如图所示，杯子静置在水平桌面上，请你画出杯子所受重力和支持力的示意图．（图中O点表示杯子的重心）
四、实验题（本大题共5小题，共20分）
18．实验小组用长方体木块（各表面粗糙程度相同）、弹簧测力计、长木板、斜面、两个质量不同的钢球，进行了如图所示的两组实验。
（1）如图甲所示，把木块平放在水平长木板上，用弹簧测力计水平拉木块做_____运动，读出弹簧测力计示数：再把木块立放在长木板上，重复上述实验，读出弹簧测力计的示数。
①比较两次读数，可得出结论：滑动摩擦力的大小与接触面积的大小_____（选填“有关”或“无关”）；
②实验中被控制的变量是接触面的粗糙程度和_____。
（2）如图乙所示，在探究动能大小与质量的关系时，用质量不同的钢球在同一斜面的同一高度由静止滚下、去撞击水平面上的木块，观察木块被撞击的距离。
①该实验研究的是_____（选填“钢球”或“木块”） 动能的大小与质量的关系；
②比较图乙两次实验可得出结论，速度一定时，质量越大，物体的动能越_____。 由此联想到高速公路限速牌上标明“120”和“100”字样，_____（选填“大客车”或“小轿车”） 的限速应该是100km/h。
19．下面是小强设计的“测食用油密度”的实验方案，并回答后面的问题：把天平放在水平桌面上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺母向____（填“左”或“右”）调节，直到横梁水平平衡；在烧杯内倒入适量的食用油，用调节平衡的天平测出烧杯和食用油的总质量，然后将烧杯内的适量食用油倒入量筒内，再测出烧杯和剩余食用油的总质量m2，如图乙所示，读出量筒内食用油的体积V。
请你在方框内设计一个记录本次实验数据的表格，并将测量数据和计算结果填入表中。
20．我们想要知道金属杆的伸长与什么因素有关，因此我们就采用了如图所示装置对同种金属制成的不同规格的样品进行了测试，获得了如下的实验数据：
（1）这种金属制成的金属杆在拉力作用下伸长的长度与拉力、长度、横截面积的数学关系表达式为：Δl＝k_____；其中 k＝_____，由数据形式变为公式形式运用了_____法。
（2）分析数据可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积的关系可以用图象中的图线_____来表示。
21．小明和小亮同学利用橡皮筋、硬纸板、带指针的挂钩、弹簧测力计等器材，制作一个简易测力计。标注刻度方案一：让橡皮筋在竖直方向自由下垂，当指针稳定时，在指针所指位置标注“0”刻度。再用弹簧测力计拉动挂钩，拉力分别显示为1N、2N、3N、4N时，在指针所指位置分别标注对应的刻度。实验相关数据记录如下表。
(1)请你根据表中的数据，在图中绘制出图象___________。
(2)完成上述实验后，小亮提出了标注刻度的方案二：标注“0”刻度的方法与方案一相同，然后再用弹簧测力计拉动挂钩，使拉力示数为4N，在指针所指位置标注4N的刻度，在0刻度线与4N刻度线之间分成4等份，标出各刻度线和对应的刻度。如果让你利用橡皮筋制作简易测力计，标注刻度时，你会选择方案一还是方案二，并说明理由。___________
22．现有一个阻值为20Ω的定值电阻R0，一个电压约为15V的电源，一个量程为0～1A的电流表，一个单刀双掷开关及导线若干．请你利用上述器材设计实验，测出约为10Ω的未知电阻Rx的阻值；
①小明设计如图所示的电路，但没有标明定值电阻和待测电阻，则干路上的电阻是_____（R0或R1）．
②先把开关与1相触，测出此时的电流是I1；
③再把开关与2相触，测出此时的电流是I2；
④则Rx的阻值是Rx＝_____．
五、计算题（本大题共2小题，共13分）
23．如图所示，圆柱体甲的体积为米2。高为0.2米，甲的密度为千克/米3。
①求甲的质量m甲。
②求甲竖直放置时对水平地面的压强p甲。
③现有一底面积为米3，高为0.25米的薄壁圆柱形容器乙放置在水平地面上。在容器乙中盛有质量为2千克的某种液体，将甲竖直放入其中至容器底，并分别测出甲放入前后液体对容器底部的压强p甲，如下表所示。求容器乙中液体密度的最小值。
24．小明在平直过道上水平推动一辆静止的购物小车，小车运动的路程S和时间t变化的关系如图所示．已知小车的重力为80N，运动时所受摩擦力为车重的0.1倍．0～4秒内，小明水平推动小车的力为10N．求：
（1）0～4秒内小车的平均速度．
（2）0～4秒内小明对小车做功的功率．
（3）4～6秒内小明对小车所做的功．
六、综合能力题（本大题共3小题，共18分）
25．我国自主研发的“蛟龙号”载人潜水器（如图甲）多次下潜到7000m海底，深海潜水器是用增加和抛弃压载铁的办法来改变所受重力来实现浮沉。（g＝10N/kg）
若“蛟龙号”到达7000m深的海底世界，海水对“蛟龙号”外壳的压强约为7×107Pa，则潜水器的一个面积为300cm2观测孔受到海水的压力约为多大______？正在水中匀速直线下潜的“蛟龙号”潜水器的总质量为22t，在水中抛弃8000N的重物后潜水器以同样的速度匀速直线上浮，潜水艇的外壳及体积不发生改变，所受海水的阻力不变，请你估算潜水器的体积约为多大________？（海水的密度近似取1.0×103kg/m3）。如图乙为某专业区内海水的密度σ（单位体积内含盐量）随海水垂直深度h变化的图线，海水密度的垂直分布主要是由盐度决定，其他因素的影响可忽略。装载着潜水器的轮船在作业区域，将潜水器用钢缆吊起浸没水中直至悬停在水中时，松开钢缆，潜水器刚好匀速下沉，则下沉过程中，潜水器速度最大位置为_____（选填“A”“B”“C”“D”），此位置潜水器受到的力是_____（选填“平衡力”“非平衡力”）。
26．阅读短文，回答问题
风光互补路灯系统同时安装了风力发电机和太阳能电池板，有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能储存至蓄电池中，供路灯照明使用蓄电池充满电后不再充电，使用时放电至余留20%停止电能输出，可使蓄电池使用寿命更为长久．
如表为某型号风光互补路灯系统的部分技术参数，其中光电转化效率是指太阳能电池扳将光能转化为电能的效率，蓄电池容量是指蓄电池放电电流与放电总时间的乘积，最大输出功率是指风速达到最大限制风速时风力发电机的输出功率．
能源的种类繁多，人们从不同角度对能源进行分类太阳能和风能都属于_____．
A．二次能源 B．可再生能源 C．常规能源 D．非清洁能源风力发电机是根据_____原理发电的利用风力发电时，是将_____能转化为_____能当太阳光照射到电池板表面处每平方米的功率为1000W时，太阳能电池板的输出功率为_____W已知风力发电机的输出功率P与风速v的三次方成正比，若风力发电机的输出功率为50W，此时风速为_____m/s．充满电的蓄电池以额定电压对外供电，输出功率为100W时．为使蓄电池的使用寿命更为长久，持续供电的时间不能超过_____h某城市一道路的路灯采用该型号风光互补路灯照明，已知路灯的规格为“12V70W”，路灯共1000盏，每天正常工作10h，则一天消耗的电能为_____kW•h如果用烧煤发出的电对该道路的路灯供电，已知煤电转换关系为β＝380g/kW•h），则一个月需要烧煤_____t（一个月以30天计）．
27．如图为某型号电子秤，其结构原理如图所示，R0是定值电阻；R是压敏电阻，其阻值R随所受压力F变化的关系如图所示，改写电流表（量程为0～0.6A）的表盘数值后可直接读出所称物体的质量．设踏板的质量为5kg，电源电压保持12V不变，g取10N/kg．
根据图象可知，当被称物体的质量增加时，压敏电阻R的阻值_____，电流表的示数_____．（以上两空均选填“变大”或“变小”）空载时，电流表的示数为0.048A，则R0的阻值为_____Ω．该电子秤的最大量程是_____kg．若身边没有电流表只有电压表，试问还能制作电子秤吗？若不能，请说明理由；若能，电压表应怎样连入电路？
答：_____，_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
根据题意知道，当开关S1、S2同时闭合，电动机才工作，所以S1、S2与电动机串联；
A．图中S1、S2与电动机串联，故A符合题意；
B．图中当开关S2闭合时，发生电源短路，这是不允许的，故B不符合题意；
C．图中S1与电动机串联，与S2并联，若S1、S2同时闭合，则电动机短路，故C不符合题意；
D．图中闭合任何一个开关，电动机都工作，故D不符合题意．
2、D
【解析】
AB、闭合电键S后，把电压表看作开路可知，R1始终与滑动变阻器的最大阻值R2串联；电压表测变阻器左边部分的电压，电流表测电路中的电流；闭合电键S后，将滑片向右移动，变阻器左边部分的电阻增大，根据串联分压原理可知，变阻器左边部分的电压将增大，即电压表示数将变大，故A错误；闭合电键S后，将滑片向左移动，由于滑动变阻器接入电路的电阻始终不变，根据欧姆定律可知电路中的电流不变，即电流表的示数不变，故B错误；
CD、断开电键S后，电压表串联在电路中，电压表相当于并联在电源两端，电压表测电源电压；断开电键S后，由于电压表的内阻很大，根据欧姆定律可知，电路中的电流非常小，电流表示数几乎为0；由于变阻器接入电路的阻值比电压表内阻小得多，向右移动滑片，对整个电路的电流没有任何影响，电流表示数示数仍然为0（即电流表示数不变），故C错误；断开电键S后，将滑片向左移动，电压表仍然测电源电压，电压表示数将不变，故D正确．
3、D
【解析】
A．热膨胀中的“热”是指温度，故A错误；
B．摩擦生热中的“热”指的是内能，故B错误；
C．天热极了中的“热”指的是温度高，故C错误；
D．熔化吸热中的“热”是指热量，故D正确；
故选D。
①温度表示物体的冷热程度；
②在热传递过程中，传递内能的多少叫热量；
③物体内部所有分子做无规则运动的动能和分子势能的总和叫内能；根据我们对于温度、热量和内能的理解来作答。
4、A
【解析】
物体的内能大小除了与温度有关，还与物体的质量，材料、状态有关，所以温度低的物体可能比温度高的物体内能多；物体内能增加，温度不一定升高，如晶体熔化时，吸收热量，内能变大，但温度不变；改变内能的两种方法：做功和热传递物体内能增加，不一定要从外界吸收热量，还有可能是别的物体对它做功；热量是一个过程量，不能说它的热量一定增加．
5、D
【解析】
独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；
钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆；
瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
镊子在使用过程中，动力臂小于阻力臂，是费力杠杆。
6、D
【解析】
A. 惯性只跟质量有关，跟速度无关，故A错误；
B. 深潜器在海下加速下潜时，排开海水的体积不变，故浮力不变，但深度增大，故海水的压强增大，故B错误；
C.大飞机机翼上凸下平，上方空气的流速大于下方空气的流速，故机翼下方压强大于上方压强，机翼的上下表面产生压力差，即飞机的升力，飞机升空时克服重力做功，其重力势能增大，故C错误；
D. 绕月飞行的“嫦娥”卫星如果不受任何外力作用，由于惯性，将会做匀速直线运动，故D正确．
7、D
【解析】
A．茶壶的壶嘴和壶身下部是相通的，构成了连通器；
B．三条半规管内部是连通的，它们的工作原理是连通器原理；
C．船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸．所以船通过船闸使用了两次连通器；
D．喷水枪是利用水的压强的原理制成的，无论结构还是原理都不符合连通器．
故选D．
二、填空题（本大题7小题，共21分）
8、1200 3:2
【解析】
滑轮组把B匀速提升相同高度，F2做的有用功为600J，由 可得，F2做的总功： ；
滑轮组有三股绳绕过动滑轮，则，则。
9、音色 音调
【解析】
三弦和琵琶发声的音色不同，可以通过音色区分不同的乐器；调节琴弦的松紧，振动的频率不同，这样做的目的是为了改变声音的音调。
10、加速 不是
【解析】
当汽车加速时，由于惯性，小球要保持原来的运动状态，所以小球就向后偏；根据球向后偏可知汽车做加速运动．
忽略空气阻力，小球受竖直向下的重力，沿绳子斜向上的拉力，这两个力不在同一条直线上，根据二力平衡条件可知，这两个力不是一对平衡力．
11、火 用电器总功率过大
【解析】
空调的金属外壳应该接地，这样可防止因外壳漏电而发生触电事故；使用测电笔时，笔尖接触被检测的导线，手接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线；空调正常工作时，小明把电水壶接入电路，家里的空气开关 “跳闸”了，原因可能是发生了短路或用电器总功率过大，导致电路中电流过大，从而使空气开关“跳闸”．
12、电磁 18
【解析】
装在单车上的GPS定位系统会及时地把单车的位置信息通过电磁波传递给信息处理中心，再发送到我们的手机上，方便存取单车；小天骑行距离s=9km，耗时t=30min=0.5h，此时骑行的平均速度为．
13、95 500
【解析】
由于电能表的读数方法是：①月末的减去月初的示数，②最后一位是小数，③单位kW•h；所以，本月消耗的电能：W=12614.6kW•h-12519.6kW•h=95kW•h=95度；
因为1600imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁1600次，所以，指示灯闪烁40次消耗的电能是：，所以，电饭煲的实际功率是：=0.5 kW=500W。
14、6 省力
【解析】
从图中可以看出F1的力臂是重物G力臂的二倍，故物重是F1的二倍即
G=2F1=2×3N=6N；
因动力臂大于阻力臂，所以该杠杆属于省力杠杆．
三、作图题（共7分）
15、
【解析】
沿力F做力的作用线，从支点O向力的作用线做垂线，垂线段的长度即为力臂．如图所示：
点睛：力臂是从支点到力的作用线的距离．先确定支点O，再做出力的作用线，从支点O向F的作用线引垂线，垂线段的长度即为力臂．
16、
【解析】
试题分析：重力的方向是竖直向下的．对斜面的压力是垂直斜面向下的．注意标箭头．
考点：画图
17、如下图所示
【解析】
试题分析：重力方向竖直向下，用G表示，杯子的支持力垂直斜面且指向杯子，故力的示意图如图所示：
考点：力的示意图
四、实验题（本大题共5小题，共20分）
18、 匀速直线 无关 压力大小 钢球 越大 大客车
【解析】解：（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，故用弹簧测力计水平拉木块做匀速直线运动，读出弹簧测力计示数：再把木块立放在长木板上，重复上述实验，读出弹簧测力计的示数；
①比较两次读数，可知测力计示数大小相同，即摩擦力大小相同，可得出结论：滑动摩擦力的大小与接触面积的大小无关；
②根据控制变量法，实验中被控制的变量是接触面的粗糙程度和压力大小；
（2）①由题意，用质量不同的钢球在同一斜面的同一高度由静止滚下、去撞击水平面上的木块，观察木块被撞击的距离，故该实验研究的是钢球动能的大小与质量的关系；
②比较图乙两次实验可得出结论，因从同一高度由静止滚下，下滑到水平面时速度一定，质量越大，推动木块运动的距离越长，物体的动能越大；
因速度相同时，质量越大，动能越大，克服摩擦力做功的越多，越不容易刹车，因大客车的质量更大，故限制的速度要越小，大客车的限速应该是100km/h。
19、右
【解析】
（1）把天平放在水平桌面上，游码归零后，发现指针位置指向分度盘中线左侧，此时应将平衡螺母向右调节，直到横梁水平平衡；
（2）由实验步骤可知，实验中需要测量的量有：烧杯和食用油的总质量m1=1.1g，烧杯和剩余油的总质量m2=2.3g，倒出油的质量m油=m1-m2=1.1g-2.3g=3.8g，量筒内食用油的体积V=20cm3，根据质量和体积可以求出油的密度。
故实验的表格为：
20、 8×10-12m2/N 控制变量 c
【解析】
（1）要探究“金属杆伸长的长度与拉力”间的关系，应控制长度和金属杆的横截面积不变，由表中第3组与第4组实验数据可知，金属杆伸长的长度与拉力成正比；
要探究“金属杆伸长的长度与金属杆的长度”间的关系，应控制拉力和金属杆的横截面积不变，由表中第1组与第3组实验数据可知，金属杆伸长的长度与金属杆的长度成正比；
探究“金属杆伸长的长度与金属杆的横截面积”间的关系时，要控制金属杆的受到拉力和长度不变，由表中第1组与第2组实验数据可知，金属杆伸长的长度与金属杆的横截面积成反比。
由此可得：则金属杆的伸长量Δl＝，
将第1组数据代入得：16×10-4m＝k×，
解得：k＝8×10-12m2/N；
由数据形式变为公式形式运用了控制变量法；
（2）由（1）分析可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积成反比，所以应该用图象中的c图线表示。
21、 方案一，理由为拉力越大，橡皮筋伸长越长，但伸长量跟所受拉力不成正比
【解析】
分析： （1）根据表格中数据进行描点，并用平滑的曲线连接起来；
（2）从图像入手，判断橡皮筋伸长量跟所受拉力的关系，进而再选择方案；
解答： （1）根据表格中数据进行描点，并用平滑的曲线连接起来，如图所示：
（2）根据图像可以看出，橡皮筋伸长量跟所受拉力不成正比，所以选择方案一更合理些。
故答案为： (1).
(2). 方案一，理由为拉力越大，橡皮筋伸长越长，但伸长量跟所受拉力不成正比；
【点睛】该题通过实验探究考查了测力计的制作原理，要求学生具有一定的根据实验数据获取信息的能力，具有一定的难度；给弹簧测力计标刻度是依据了在弹性限度内。
22、R0 R0
【解析】
①小明设计如图丁所示的电路，但没有标明定值电阻和待测电阻，则干路上的电阻是R0；
②先把开关与1相触，测出此时的电流是I1；
③再把开关与2相触，测出此时的电流是I2；
④在②中，由欧姆定律的变形公式，电源电压 ；
在③中，两电阻串联，电流表测电路中的电流，由欧姆定律的变形公式，电路的总电阻： ，根据电阻的串联，待测电阻的电阻： .
五、计算题（本大题共2小题，共13分）
23、①4kg；②3920Pa；③
【解析】
(1)甲的质量：m甲＝ρ甲V甲＝2×103kg/m3×2×10−3m3＝4kg；
(2) 因为甲为密度均匀形状规则的固体,所以对水平地面的压强
p甲＝＝2×103kg/m3×9.8N/kgm＝3920Pa；
（3）柱体甲的体积为米2。高为0.2米，甲的底面积S甲＝＝1S乙，由题意知放入物体后容器底部受到的压强变为原来的2倍，根据液体的压强公式可知，放入甲后液体深度变为原来的2倍，当物体刚好浸没时V排达到最大，并且满足深度达到原来的2倍关系，此时液体密度最小，又甲的高度为0.2m,所以原来水的深度为0.1m.
液体的体积V＝Sh＝,所以液体的密度＝1.0kg/.
24、（1）0.5m/s （2）5W （3）16J
【解析】
（1）如图0～4秒内，小车通过的路程是2m，小车的速度： ；
（2）0～4秒内小明对小车做功： ，小明对小车做功的功率：；
（3）如图4～6秒内，小车匀速运动，小明水平推动小车的力等于摩擦力，，4～6秒内，行驶的路程是4m-2m=2m，小明对小车所做的功:.
六、综合能力题（本大题共3小题，共18分）
25、2.1×106N 21.6 m3 C 平衡力
【解析】
（1）观察孔的面积S＝300cm2＝0.03m2，
由可得，海水对观测孔的压力约为：F＝pS＝7×107Pa×0.03m2＝2.1×106N。
（2）“蛟龙号”匀速下潜时，所受的阻力与浮力均不变，可得：
匀速下沉时：F浮+f＝G总；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
在水中抛弃8000N的重物后匀速上升时：F浮＝f+G总﹣G抛﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：；
则潜水器的体积：；
（3）由图乙可知：由于潜水器的重力不变，松开钢缆时，潜水器若在AB段，由于AB段随着深度的增加海水密度减小，则浮力减小，所以向下的合力变大，潜水器向下作加速度变大的加速运动；当在BC段，海水的密度增大，浮力增大，向下的合力减小，潜水器作加速度减小的加速运动，到C点时，由于C点和A点海水的密度相同，合力为0，潜水器的速度达到最大值。在CD段，浮力继续增大，合力的方向向上，潜水器作减速运动。
答：（1）观测孔受到海水的压力约为2.1×106N；（2）潜水器的体积约为21.6 m3；（3）C；平衡力。
26、B 电磁感应 风 电 80 6 14.4 700 7.98
【解析】
（1）能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源；
（2）发电机是根据电磁感应原理制成的，判断其能量转化；
（3）根据电池板吸收的太阳能的功率，计算电池板的输出功率；
（4）根据发电机的输出功率P与风速v的三次方成正比计算风速；
（5）根据输出功率和额定电压，计算正常输出的电流，根据使用时放电至余留20%停止电能输出，计算放电量，最后根据电流定义式计算放电时间；
（6）知道路灯的额定电压和额定功率，计算总功率，再利用W=Pt计算一天消耗的电能；由一个月按30天计算，计算一个月用电，再根据煤电转换关系求需要煤的质量即可．
【详解】
（1）能够源源不断的从自然界得到的能源叫可再生能源，故太阳能、风能属于可再生能源，故选B；
（2）风力发电机是利用风力发电，即将机械能（风能）转化为电能，所以，风力发电机的原理是电磁感应；
（3）根据题意知道，太阳光照射到电池板表面处每平方米的功率为1000W，所以，电池板吸收的太阳能的功率是：P=1000W/m2 ×0.5m2 =500W，
则太阳能电池板的输出功率是：P′=16%×500W=80W；
（4）根据题意知道，风力发电机的输出功率P与风速v的三次方成正比，即，
由此可知，风速是：
（5）由P=UI知道，输出功率为100W时，电路的电流是：，根据短文知道，使用时放电至余留20%停止电能输出，即放电量是，由知道，放电的时间，即持续供电的时间不能超过是：；
（6）根据题意知道，路灯总功率是：P=70W×1000=70kW，
所以，一天消耗的电能是：W=Pt=70kW×10h=700kW•h；
即一个月消耗的电能是：W总 =700kW•h×30=21000kW•h，
又因为煤电转换关系是：β＝380g/kW•h
所以需要的煤的质量是：
本题是一道电学、热学综合题，解题的关键是灵活运用所学知识，有一定难度．
27、变小 变大 10 120 能 并联在R0两端
【解析】
(1)当被称物体的质量增加时，压敏电阻受到的压力增大；由R−F图象可知，压力增大时，压敏电阻的阻值减小，总电阻减小，由欧姆定律可知，电路中的电流变大，即电流表的示数变大；(2)空载时,踏板对压敏电阻的压力：F＝G踏板＝m踏板g＝5kg×10N/kg＝50N，根据图3可知，压力F＝50N时，压敏电阻的阻值R＝240Ω；此时电路的总电阻：R总＝＝250Ω，由串联电路的电阻特点可得,R0的阻值：R0＝R总−R＝250Ω−240Ω＝10Ω；(3)由题意可知，电子秤是由电流表改装而成的，且当电子秤所测质量最大时，对应的电流表示数达到最大值；所以,此时电路中的电流：I最大＝0.6A，则定值电阻两端的电压为：U0＝I最大R0＝0.6A×10Ω＝6V，压敏电阻两端分得的电压：UR＝U−U0＝12V−6V＝6V，压敏电阻的阻值：R′＝＝10Ω，由图3可知，此时压敏电阻受到的压力为1200N，因为F＝G踏板+G物，则所测物体的最大重力为：G物最大＝F−G踏板＝1200N−50N＝1150N，由G＝mg可得，该电子秤的最大量程：m物最大＝＝＝115kg；(4)根据串联分压的规律可知,当压力增大时,压敏电阻的阻值减小,压敏电阻两端的电压也减小,则定值电阻R0两端的电压变大,故可以把电压表并联在R0两端，能反映物体质量的变化情况，所以能利用电压表制造电子秤．如下图所示：
点睛：（1）根据R与F的关系图象结合欧姆定律进行分析解答；（2）根据电路图可知，压敏电阻R和定值电阻R0串联，电流表测电路中的电流；空载时，踏板对压敏电阻的压力F等于踏板的重力，根据G＝mg即可求出压力F的大小；由图3读出压力F对应的压敏电阻的阻值，已知此时电路中的电流，然后利用欧姆定律求出总电阻，再根据根据串联电路的电阻特点即可求出R0的阻值．（3）当电子秤所测质量最大时，对应的电流表示数达到最大值，根据欧姆定律求出定值电阻两端的电压，利用串联电路的电压特点和欧姆定律求出压敏电阻的阻值，由图3读出压敏电阻受到的压力即为踏板和最大称量的重力之和，再根据G＝mg求出该电子秤的量程；（4）根据图3和串联分压的规律可知，当压力增大时，压敏电阻的阻值减小，压敏电阻两端的电压也减小，则定值电阻R0两端的电压变大，故可以利用电压表制造电子秤．
实验次数
拉力F/N
长度l/m
横截面积S/×10﹣6 m2
伸长Δl/×10﹣4m
1
1000
1.0
5
16
2
1000
1.0
10
8
3
1000
2.0
5
32
4
2000
2.0
5
64
放入物体前
放入物体后
p甲（帕）
p0
2p0
风力发电机
太阳能电池板
蓄电池
最小启动风速
1.0m/s
电池板的面积
0.5m2
蓄电池容量
150mA•h
最小充电风速
2.0m/s
光电转化效率
16%
额定电压
12V
最大限制风速
12.0m/s
最大输出功率
400W
烧杯和食用油的总质量
烧杯和剩余油的总质量
倒出油的质量
倒出油的体积
油的密度
1．1
2．3
3．8
20
烧杯和食用油的总质量
烧杯和剩余油的总质量
倒出油的质量
倒出油的体积
油的密度
1．1
2．3
3．8
20
