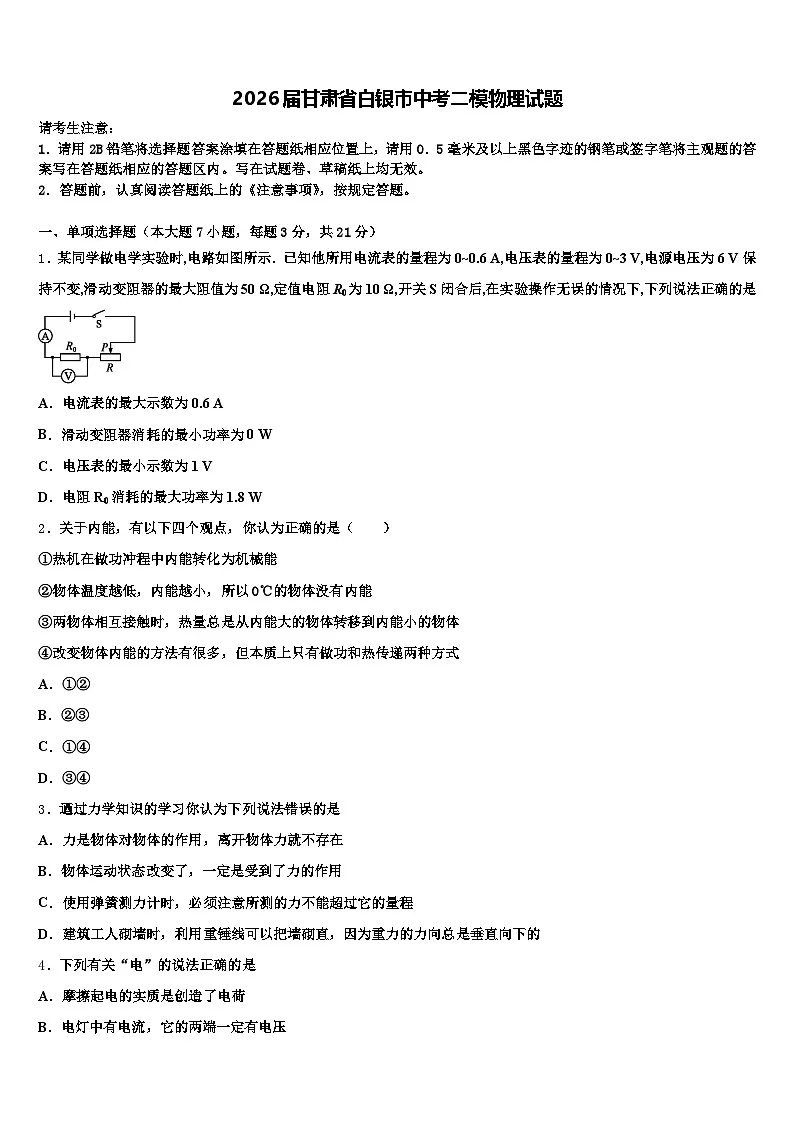

2026届甘肃省白银市中考二模物理试题（含答案解析）

这是一份2026届甘肃省白银市中考二模物理试题（含答案解析），共19页。试卷主要包含了下列有关“电”的说法正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．某同学做电学实验时,电路如图所示．已知他所用电流表的量程为0~0.6 A,电压表的量程为0~3 V,电源电压为6 V保持不变,滑动变阻器的最大阻值为50 Ω,定值电阻R0为10 Ω,开关S闭合后,在实验操作无误的情况下,下列说法正确的是
A．电流表的最大示数为0.6 A
B．滑动变阻器消耗的最小功率为0 W
C．电压表的最小示数为1 V
D．电阻R0消耗的最大功率为1.8 W
2．关于内能，有以下四个观点，你认为正确的是（ ）
①热机在做功冲程中内能转化为机械能
②物体温度越低，内能越小，所以0℃的物体没有内能
③两物体相互接触时，热量总是从内能大的物体转移到内能小的物体
④改变物体内能的方法有很多，但本质上只有做功和热传递两种方式
A．①②
B．②③
C．①④
D．③④
3．迺过力学知识的学习你认为下列说法错误的是
A．力是物体对物体的作用，离开物体力就不存在
B．物体运动状态改变了，一定是受到了力的作用
C．使用弹簧测力计时，必须注意所测的力不能超过它的量程
D．建筑工人砌墙时，利用重锤线可以把墙砌直，因为重力的力向总是垂直向下的

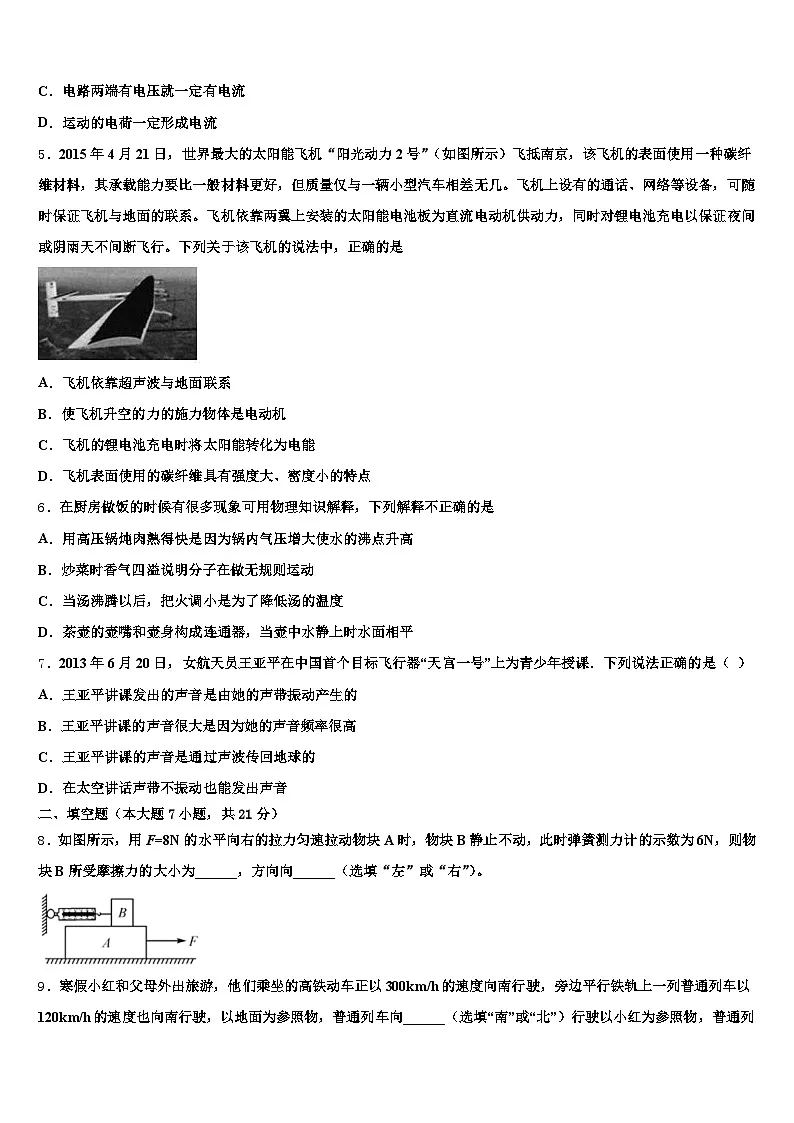

4．下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流
5．2015年4月21日，世界最大的太阳能飞机“阳光动力2号”（如图所示）飞抵南京，该飞机的表面使用一种碳纤维材料，其承载能力要比一般材料更好，但质量仅与一辆小型汽车相差无几。飞机上设有的通话、网络等设备，可随时保证飞机与地面的联系。飞机依靠两翼上安装的太阳能电池板为直流电动机供动力，同时对锂电池充电以保证夜间或阴雨天不间断飞行。下列关于该飞机的说法中，正确的是
A．飞机依靠超声波与地面联系
B．使飞机升空的力的施力物体是电动机
C．飞机的锂电池充电时将太阳能转化为电能
D．飞机表面使用的碳纤维具有强度大、密度小的特点
6．在厨房做饭的时候有很多现象可用物理知识解释，下列解释不正确的是
A．用高压锅炖肉熟得快是因为锅内气压增大使水的沸点升高
B．炒菜时香气四溢说明分子在做无规则运动
C．当汤沸腾以后，把火调小是为了降低汤的温度
D．茶壶的壶嘴和壶身构成连通器，当壶中水静上时水面相平
7．2013年6月20日，女航天员王亚平在中国首个目标飞行器“天宫一号”上为青少年授课．下列说法正确的是（ ）
A．王亚平讲课发出的声音是由她的声带振动产生的
B．王亚平讲课的声音很大是因为她的声音频率很高
C．王亚平讲课的声音是通过声波传回地球的
D．在太空讲话声带不振动也能发出声音
二、填空题（本大题7小题，共21分）
8．如图所示，用F=8N的水平向右的拉力匀速拉动物块A时，物块B静止不动，此时弹簧测力计的示数为6N，则物块B所受摩擦力的大小为______，方向向______（选填“左”或“右”）。
9．寒假小红和父母外出旅游，他们乘坐的高铁动车正以300km/h的速度向南行驶，旁边平行铁轨上一列普通列车以120km/h的速度也向南行驶，以地面为参照物，普通列车向______（选填“南”或“北”）行驶以小红为参照物，普通列车向______（选填“南”或“北”）行驶。

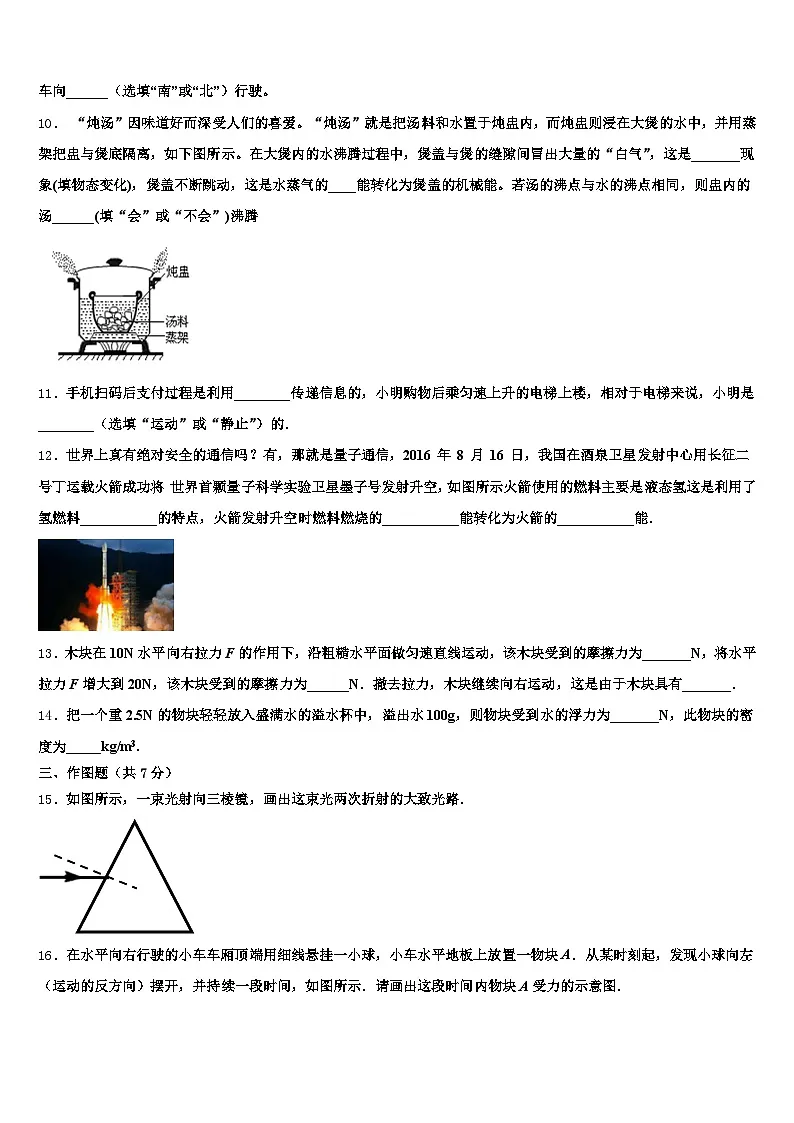

10． “炖汤”因味道好而深受人们的喜爱。“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离，如下图所示。在大煲内的水沸腾过程中，煲盖与煲的缝隙间冒出大量的“白气”，这是_______现象(填物态变化)，煲盖不断跳动，这是水蒸气的____能转化为煲盖的机械能。若汤的沸点与水的沸点相同，则盅内的汤______(填“会”或“不会”)沸腾
11．手机扫码后支付过程是利用________传递信息的，小明购物后乘匀速上升的电梯上楼，相对于电梯来说，小明是________（选填“运动”或“静止”）的．
12．世界上真有绝对安全的通信吗？有，那就是量子通信，2016 年 8 月 16 日，我国在酒泉卫星发射中心用长征二号丁运载火箭成功将 世界首颗量子科学实验卫星墨子号发射升空，如图所示火箭使用的燃料主要是液态氢这是利用了氢燃料___________的特点，火箭发射升空时燃料燃烧的___________能转化为火箭的___________能．
13．木块在10N水平向右拉力F的作用下，沿粗糙水平面做匀速直线运动，该木块受到的摩擦力为_______N，将水平拉力F增大到20N，该木块受到的摩擦力为______N．撤去拉力，木块继续向右运动，这是由于木块具有_______．
14．把一个重2.5N的物块轻轻放入盛满水的溢水杯中，溢出水100g，则物块受到水的浮力为_______N，此物块的密度为_____kg/m3.
三、作图题（共7分）
15．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．
16．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A．从某时刻起，发现小球向左（运动的反方向）摆开，并持续一段时间，如图所示．请画出这段时间内物块A受力的示意图．
17．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
四、实验题（本大题共5小题，共20分）
18．甲、乙两位同学做“用电流表、电压表测电阻”实验．两位同学所用器材完全相同，电源电压为6V，待测电阻的阻值约为10Ω，滑动变阻器标有“20Ω1.5A”．
甲同学设计的测量电路如图（a）．
①在开关闭合前，滑动变阻器的滑片应置于最_____端；
②导线A、B、C、D中有一根连接错误，这根导线是_____；
③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零．且保持不变，而电流表示数始终为零，已知导线及各接线柱连接完好，则电路中的故障是_____．
④改正故障后，甲同学闭合开关，将滑动变阻器的滑片P移到某一位置时，两电表示数如图（b），由此可求得此时测得电阻值Rx＝_____．乙同学将测得的三组数据记录在表格中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确_____（选填“是”或否“），并简述你的理由_____．
19．在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω1A”，电源电压4.5V并保持不变。
（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）。
（________）
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是_____。
（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现_____现象。
（4）排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向_____端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示。
20．现有两只小灯泡L1和L1，L1的额定电压为3.8V、电阻大约为10Ω，L1的额定电流为I额．
（1）在测量L1额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．
①图中用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡逐渐变亮，连线不得交叉）．
（________________）
②在连接电路时，有RA（5Ω，1A）、RB（10Ω，0.5A）和RC（10Ω，0.1A）三个滑动变阻器可供选择，则应该选择变阻器_______（填“RA”、“ RB”或“RC”）连入电路，才能保证实验顺利进行．
③在实验中，若电压表示数为1V，为了能测量L1的额定功率，必须将滑动变阻器的滑片P向________（填“A”或“B”）端移动，当电压表的示数为3.8V时，小灯泡L1正常发光，此时电流表示数如图乙所示，则小灯泡L1的额定功率为________W．
（1）小明设计了如图丙所示的电路，测出了小灯泡L1的额定功率．实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R1的最大阻值为R1）
①只闭合开关S和S1，移动R1滑片，使电流表的示数为I额．
②只闭合开关S和S1，保持R1滑片位置不动，移动R1滑片，使电流表的示数为I额．保持变阻器______的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I1．则小灯泡额定功率的表达式P额=______．（用I额、I1、I1、R1、R1中的字母表示）
21．在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路图连接完整。
（________）
（2）实验中滑片P移到某点时，电压表示数（如图乙）为_____V．如果要使小灯泡正常发光，滑动变阻器的滑片P应向_____端（填“A”或“B”）移动，直到电压表示数为2.5V。
（3）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙的I﹣U图象。根据图象信息，小灯泡的额定电流为_____A，小灯泡的额定功率为_____W。
22．下面是小明同学“测量不规则小石块密度”的实验报告，请你将空缺处补充完整。测量不规则小石块密度
实验目的：用天平和量筒测量小石块的密度
实验器材：天平（砝码）、量筒、水、细线和小石块
实验原理：_____
主要实验步骤：将天平放在水平桌面上，游码置于标尺的零刻度处，发现天平的指针如图甲所示，此时应将平衡螺母向_____（填“左”或“右”）调节，使天平横梁平衡。用天平测量石块质量时，示数如图乙所示；向量筒中倒入适量的水，水面所到达的刻度如图丙所示；将小石块完全浸没在量筒的水中，水面所到达的刻度如图丁所示。
实验数据记录及数据处理：在虚线框内设计一个记录上述实验数据的表格，并将数据及所得结果填入表中_____。
实验评估：另一同学的实验方法是先用水和量筒测出石块体积，再取出石块放在天平上测石块质量，这种实验方法测出的石块密度值比真实值_____（选填“偏大”或“偏小”）。
五、计算题（本大题共2小题，共13分）
23．如图是一种手扶式滚刷扫雪机。它能轻巧灵活地清扫道路上的积雪，其部分技术参数如下表。（g取10N/kg）
扫雪机静止在水平地面上，它与地面接触的总面积为400cm2，求其对地面的压强。扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，求其所受阻力。扫雪机以最大行驶速度扫雪900m，消耗燃油0.3kg，求扫雪机的效率。（燃油热值取q＝4.0×107J/kg）
24．如图所示，质量为7×103kg的直﹣18改进型直升机降落在我国首艘国产航母甲板上，它的轮胎与甲板的总接触面积为0.7m1．该航母满载时排水量为70000t，在海水中吃水深度为11m。（ρ海水=1×103kg/m3，g=10N/kg）。求：
直升机停放在甲板上时，对甲板的压强？该航母满载时，受到的浮力？该航母满载时，舰体最低处受到海水的压强？
六、综合能力题（本大题共3小题，共18分）
25．阅读《火箭起飞》回答下列小题．
火箭起飞
在中国科技馆四层B厅，有火箭发射的模型展示、载人飞船的模型展示……还有一个小实验：向一个气球中吹足气，然后松开气球口，气球迅速向上飞去……原来，吹入气球的气体受到气球的挤压，如图1当松开气球口时，气球内的气体被挤出，力的作用是相互的，当气球向外挤压气体时，气体也对气球施加了反方向的作用力，使气球向上运动．
水火箭又称气压式喷水火箭、水推进火箭．水火箭包括：动力舱、箭体、箭头、尾翼、降落伞．如图2动力舱由废弃塑料瓶制成，灌入三分之一的水，利用打气筒充入空气到达一定的压强后发射．压缩空气把水从火箭尾部的喷嘴向下高速喷出，在反作用力的作用下，水火箭快速上升，能在空中飞行一段距离，达到一定高度，在空中打开降落伞徐徐降落．用橡皮塞紧的瓶子，形成一个密闭的空间．发射前，把气体打入密闭的容器内，使得容器内空气的气压增大，当瓶内压强大到一定程度，瓶内水对橡皮塞向外推力大于橡皮塞和瓶口接合处的摩擦力时，橡皮塞与瓶口脱离，水箭（塑料瓶）中的水向后喷出，水火箭（塑料瓶）受到反作用力向前飞行．
目前真正的火箭也是利用这个原理制成的，不同之处是真正的火箭是利用自身携带的燃料（推进剂），在发动机中燃烧产生高温高压的燃气，燃气从火箭中喷出时产生强大的推动力使火箭升空．
请根据上述材料，回答下列问题：
（1）向一个气球中吹足气，然后松开气球口，气球向上飞去的原因是_____．
（2）水火箭上升的过程中，它的重力势能_____．（选填“变大”、“变小”或“不变”）
（3）火箭喷出高温高压燃气时，产生强大的推力使火箭升空，这个过程中是将_____能转化为机械能．
（4）水火箭飞行过程中，如果3s飞行路程大约是24m，则它飞行的平均速度是_____m/s．
26．如图是某型号电热水器的电路原理图．R1、R2为电热丝，电热水器共有断电、保温加热三种状态，如图所示为断电状态．已知该电热水器的保温功率为1.1kW，R2＝8.8Ω．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表：
求：电热水器处于加热状态时，应将开关S置于什么位置？求电热丝R1的阻值；从用电安全角度考虑，安装该电热水器时，至少应选择表中横截面积为多大的铜芯导线，请通过计算说明；在加热状态下，电热水器正常工作10min所产生的热量．
27．微波是一种很有“个性”的电磁波：微波一碰到金属就发生反射，金属根本无法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；微波碰到含有水分的食物，其能量大部分被食物吸收．过量的微波辐射对人体有害．微波炉的外壳用不锈钢等金属材料制成，装食物的容器则用绝缘材料制成．微波炉内的磁控管能产生振动频率为2.45×109Hz的微波，直达食物内部5cm深，使食物中的水分子也随之振动，剧烈振动产生大量的热能被食物吸收，于是食物“煮”熟了．用微波炉烹饪的速度比其它炉灶快4至10倍，热效率高达80%以上．
微波炉内产生的微波属于______.
A．声波 B．电磁波 C．超声波 D．红外线家庭使用微波炉工作时，实现的能量转化的过程是________． 微波炉在使用时，食物不能用金属容器装入后放进炉内加热，试根据短文内容简述其原因:________. 与其它灶具相比，微波炉烹饪速度快且热效率高的主要原因是:________.
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
因为要保证电路元件安全，所以电路中最大电流是当R=0时，I=0.6A电流表能正常工作，但是此时电压表测量的是电源电压为6V，超出量程，所以要保证电压表正常工作时R0的电压为3V 电流为0.3A，所以R最小电阻为10Ω，最小电压为3V，电阻最小时电流最大，总电阻最小为20Ω电流最大0.3A，所以A选项错误，滑动变阻器消耗的最小电压为为3V最小电阻为10Ω最小功率不是0W ，所以B选项错误，R全部接入电路电压表示数最小为1V，所以C项错误，R0最大电压3V 最大功率为0.9W，所以D项错误．
2、C
【解析】
涉及的知识点有：（1）内燃机的四个冲程中，压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能；做功冲程高温高压的燃气推动活塞向下运动，将内能转化为机械能；（2）内能是物体内部所有分子热运动的动能和分子势能的总和，一切物体都有内能；（3）热传递的条件是物体之间有温度差，高温物体将能量向低温物体传递，直至各物体温度相同；（4）做功与热传递在改变物体的内能的效果上是等效的．
【详解】
①热机在做功冲程中内能转化为机械能，该项说法正确；②只有温度高低不能判断物体内能的多少,因为内能跟质量,温度,状态同时有关，任何物体在任何温度时都有内能，故该项说法错误；③热量总是从高温物体转移到低温物体，内能小的物体温度不一定低，故该项说法错误；④改变物体内能的方法有很多，但本质上只有做功和热传递两种方式，该项说法正确．故正确的是①④，故选C．
3、D
【解析】
A、力是物体对物体的作用，发生力的作用时，至少要有两个物体；故A的说法正确；
B、力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。运动状态改变了，一定是受到非平衡力作用；故B的说法正确；
C、弹簧测力计时，必须注意所测的力不能超过它的量程，否则会损坏测力计；故C的说法正确；
D、建筑工人砌墙时，利用重锤线可以把墙砌直，是因为重力的力向总是竖直向下的；故D的说法错误。
4、B
【解析】
摩擦起电的实质是电子从一个物体转移到另一个物体上，失去电子的物体带正电，得到电子的物体带负电，所以此过程不是创造了电荷，故A错误；电路中有电流的条件是：电路两端有电压且电路闭合，故B正确；电路中有电压且电路闭合，电路中才会有电流，所以，电路中若有电压电路，但不是通路则会没有电流，故C错误；只有电荷发生定向移动才形成电流，运动的电荷不一定形成电流，故D错误，故选B．
5、D
【解析】
A、飞机是通过电磁波与地面进行联系的，故A错误；
B、飞机的机翼上表面空气流速大，下表面空气流速小。由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力，升力的施力物体是空气，故B错误；
C、飞机的锂电池充电时将电能转化为化学能，故C错误；
D、飞机表面使用的碳纤维强度大，承载能力大，由m＝ρV可知，密度小可减小飞机的质量，故D正确。
6、C
【解析】
A．高压锅是通过增大锅内气体压强的办法来提高水的沸点，从而缩短加热时间的，故A正确，不符合题意；
B．炒菜时的香气是分子的无规则运动产生扩散的结果，故B正确，不符合题意；
C．汤沸腾后，改小火汤继续吸收热量，继续沸腾温度保持不变，故C错误，符合题意；
D．茶壶是一个上端开口、底部连通的容器，静止时水面相平，故D正确．
7、A
【解析】
声音是由物体振动产生的，王亚平讲课发出的声音是由她的声带振动产生的，故A正确；王亚平讲课的声音很大是因为她的声音响度很大，故B错；
声波不能在真空中传播，她的声音是通过电磁波传过来的，故C错；
声带不振动是不能发声的，故D错；
应选A．
二、填空题（本大题7小题，共21分）
8、6N 右
【解析】
以B为研究对象，B在水平方向受弹簧测力计对其向左的拉力和物体A对其向右的摩擦力作用。因为B静止，所以这两个力平衡大小相等。所以所受摩擦力为6N，方向向右。
9、南 北
【解析】
以地面为参照物，普通列车与地面之间发生了位置变化，故普通列车向南行驶； 由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度， 所以，以乘坐高铁的小红为参照物，普通列车向北行驶；
10、液化 ；内 ； 不会
【解析】
煲盖与煲的缝隙间冒出大量的“白气”，是小液珠，是由水蒸气遇冷液化形成的，这是一种液化现象；水蒸气具有能量，推动煲盖做功，水蒸气的内能转化为煲盖的机械能；沸腾需要的条件是液体温度达到沸点，同时还要继续吸热，题目中将炖盅浸在大煲的水中，而且用蒸架把盅与煲底隔离，大煲内水由于火的持续加热，温度达到沸点而沸腾，经过一段时间的热传递，炖盅中的温度也会达到沸点温度，这样炖盅内外温度相等，没有温度差，不会发生热传递，也就不会继续给炖盅中水加热，里面的水只能是达到沸点温度而不能沸腾起来。
故答案为：液化，内，不会．
11、电磁波静止
【解析】
手机扫码支付是利用电磁波来传递信息；
小明乘匀速上升的电梯上楼，以电梯为参照物，小明与电梯的位置没有改变，因此相对于电梯小明是静止的．
12、热值大 化学 机械
【解析】
火箭使用的燃料主要是液态氢，这是利用了氢燃料热值大的特点。
火箭发射升空时燃料燃烧的内能转化为火箭的机械能。
13、10 10 具有惯性
【解析】
由题意可知，木块在水平方向是匀速直线运动，受力平衡，所以摩擦力等于拉力为10N；当拉力增大时，由于木块对平面的压力与接触面的粗糙程度都不变，所以摩擦力大小不变仍为10N；当撤去拉力后，木块由于惯性，还要继续向前运动一段距离．
14、1 2.5×101
【解析】
根据题意，由阿基米德原理知道，物体受到的浮力是：F浮=G =G溢=100g×10N/kg=1N；又因为溢出的水的质量是100g，所以，溢出水的体积是： =0.1×10-1m1，即物体的体积是：V物=V=0.1×10-1m1，故物体的密度是：=2.5×101 kg/m1．
三、作图题（共7分）
15、
【解析】
试题分析：第一次折射：光从空气斜射入玻璃，折射光线向法线偏折，先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角．第二次折射：光从玻璃斜射入空气，折射光线远离法线．先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角．
【考点定位】光的折射
16、
【解析】
分析可知，物块A在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；小球向左(运动的反方向)摆开，并连续一段时间，根据惯性知识可知，小车做加速运动，故物块A在水平方向上受到的摩擦力方向水平向右；如图所示：
点睛：根据物体的运动状态分析物体受力情况，题中物块处于非平衡状态，受力不平衡．
17、
【解析】
在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
做出阻力作用线，则支点O到阻力作用线的垂直距离为阻力臂L1．
四、实验题（本大题共5小题，共20分）
18、左 D Rx断路 9.17Ω 是 根据题目数据可计算出滑动变阻器R2为最大值50Ω，而题目中滑动变阻器的最大电阻为20Ω，所以序号1数据不可能存在
【解析】
（1）①为保护电路，在闭合开关前，滑动变阻器的滑片应滑至最大阻值处即最左端；
②由图可知，D导线使Rx短路，即Rx并未接入电路，因此D导线连接错误；
③连好电路，闭合开关，移动变阻器滑片P，发现电压表有示数且保持不变，电流表无示数，说明在电压表两接线柱之间的电路是断路，即Rx处断路；
④由图a知电压表的量程为0﹣3V，示数为2.2V，电流表的量程为0﹣0.6A，示数为0.24A，电阻为Rx＝＝≈9.17Ω；
（2）由题意，电源电压为6伏，当电阻两端的电压为1V时，滑动变阻器两端的电压为6V﹣1V＝5V时，电路的电流为0.1A，
滑动变阻器测最大电阻为：R滑大＝=＝50Ω，
题中滑动变阻器标有“20Ω 1.5A”，小于50Ω，故序号1数据不可能存在，故甲同学的判断正确．
19、 将电流表指针调零 断路 左
【解析】
（1）电压表与电阻并联，如下所示：
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是将电流表指针调零；
（3）经分析，正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现断路现象，导致用电压表小量程测电源电压（4.5V）；
（4）根据串联分压原理可知，将定值电阻由15Ω改接成10Ω的电阻，电阻变小，其分得的电压变小；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，才能使电压表的示数为3V，并记录下电流表示。
20、 RB B 1.51 R1
【解析】
（1）①灯泡额定电压是3.8V电压表应选0∼15V量程，滑动变阻器接左下接线柱，灯泡与滑动变阻器串联接入电路，电压表与灯泡并联，电路图如图所示。
②在连接电路时，开关必须断开，灯泡正常发光时电路电流I===，此时滑动变阻器两端电U滑=U−UL=6V−3.8V=1.1V，由I=得：滑动变阻器接入电路的阻值R滑==≈5.8Ω>5Ω，滑动变阻器应选B；
③电压表示数1V小于灯泡额定电压3.8V，由电路图可知，应向A移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变小，灯泡两端的电压变大，当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光，电流表选00.6A的量程，分度值为0.01A，即灯正常工作时的电流为0.4A，灯泡的额定功率P=UI=3.8V×0.4A=1.51W；
（1）保持变阻器R1的滑片位置不动，只闭合R1所在支路，通过调节滑动变阻器R1的滑片使使电流表的示数为I额，根据等效法，此时滑动变阻器R1连入电路中的电阻大小等于灯正常发光时的电阻大小，为求出此时滑动变阻器R1连入电路中的电阻，才进行了以下操作，所以应保持变阻器R1的滑片位置不动；由串联电路特点和欧姆定律可得：U==（），解得：=，则小灯泡额定功率的表达式P额===。
21、 1.9 B 0.2 0.5
【解析】
（1）因为小灯泡额定电压为2.5V，电阻约为10Ω，所以，由欧姆定律知道，灯泡的额定电流是：I＝＝0.25A＜0.6A，故电流表应选择0～0.6A，即把“0.6”接线柱和灯泡左端相连，如图：
（2）由乙图知道，电压表使用的量程是0～3V，分度值是0.1V，故电压表的示数是1.9V，为了使灯泡两端电压从1.9V增大到2.5V，则需要增大电流，即减小电路电阻，使滑动变阻器连入电路的长度变短，故滑片应向A端移动；
（3）由图象信息知道，灯泡2.5V下的电流为0.2A，所以，小灯泡的额定功率是：
P＝UI＝2.5V×0.2A＝0.5W。
22、 右
偏大
【解析】
根据题中““测量不规则小石块密度”的实验报告”可知，本题考查密度的测量实验。根据实验原理，测量固体的密度，需要测量固体的质量和体积，根据密度公式求出固体的密度；对实验评估分析产生误差的原因。
【详解】
要测量形状不规则的石块的密度，需要测量石块的质量和体积，利用公式得到密度
（1）由图可知，托盘天平的指针偏左，此时他应该将平衡螺母向右调节，使天平横梁平衡。
（2）用天平测量石块质量时，示数如图乙所示，则石块的质量m=22.4g；
（3）根据图丙、丁可知：在量筒中倒入适量水，读出水的体积V1；小石块放入量筒中，读出石块和水的总体积V2；则石块的体积等于V=V2-V1；
（4）实验表格设计如下：
（5）实验评估：根据以上步骤，先用水和量筒测出石块体积，再取出石块放在天平上测石块质量，石块从烧杯中取出会沾有水，造成石块的质量测量偏大，由得，密度偏大。
五、计算题（本大题共2小题，共13分）
23、（1）5×104Pa。（2）500N。（3）30%。
【解析】
（1）扫雪机静止在水平地面上时对地面的压力是：F＝G＝mg＝200kg×10N/kg＝2000N，则对地面的压强是： ＝5×104Pa；
（2）由 知道，扫雪机不扫雪时，在道路上以最大速度匀速直线行驶时的牵引力是： ＝500N，扫雪机在道路上匀速直线行驶，所以其所受阻力是：f＝F牵＝500N；
（3）扫雪机以最大行驶速度扫雪时的牵引力是： ＝4×103N，所以，扫雪机做的功是：W＝F牵′s＝4×103N×900m＝3.6×106J，完全燃烧0.3kg燃油放出的热量是：Q放＝m′q＝0.3kg×4.0×107J/kg＝1.2×107J，则扫雪机的效率是： ＝30%。
24、（1）1×105Pa；（1）7×108N；（3）1.1×105Pa。
【解析】
（1）直升机的重力：G=mg=7×103kg×10N/kg=7×104N；
因为在水平面上，所以压力等于重力，即F=G=7×104N，
直升机停放在甲板上时对甲板的压强：p==1×105Pa；
（1）该航母满载时排水量：m排=70000t=7×107kg，
航母满载时受到的浮力：F浮=G排=m排g=7×107kg×10N/kg=7×108N；
（3）满载时该航母最低处受到海水的压强：p=ρ海gh=1.0×103kg/m3×10N/kg×11m=1.1×105Pa。
答：（1）直升机停放在甲板上时，对甲板的压强为1×105Pa；
（1）该航母满载时，受到的浮力为7×108N；
（3）该航母满载时，舰体最低处受到海水的压强为1.1×105Pa。
六、综合能力题（本大题共3小题，共18分）
25、物体间力的作用是相互的 变大 内 8
【解析】
（1）如图1，松开气球的口子，气球向下喷出气体的同时，空气给气球一个反作用力，气球会飞上去，故气球向上飞去的原因是物体间力的作用是相互的．
（2）水火箭上升的过程中，它的质量不变，高度升高，故重力势能变大；
（3）火箭喷出高温高压燃气时，产生强大的推力使火箭升空，这个过程中内能变小，机械能变大，故是将内能转化为机械能；
（4）水火箭飞行的平均速度：v＝＝＝8m/s．
26、（1）c、d位置；（2）44Ω；（3）4mm2；（4）3.96×106J．
【解析】
（1）如图所示为断电状态；
当开关与c接触时，为R1的简单电路；
当开关与c、d接触时，两电阻并联，根据并联电阻小于其中任一电阻，由 可知，总功率最大，故当开关与c、d接触时，电热水器处于加热状态；
（2）由前面分析可知，当开关与c接触时，只有R1工作，此时处于保温状态，
该电热水器的保温功率为1.1kW，根据可得R1的阻值： ；
（3）电热水器加热时，R1与R2并联，因并联电路中各支路两端的电压相等，所以，通过两电热丝的电流分别为：
，
，
因并联电路中干路电流等于各支路电流之和，所以，干路中的电流：
I＝I1+I2＝5A+25A＝30A＜37A，
所以应选择表中横截面积为4mm2的铜芯导线；
（4）在加热状态下，电热水器正常工作10min所产生的热量：
Q＝W＝UIt＝220V×30A×10×60s＝3.96×106J，
27、B 电能转化为内能 金属材料只反射，不吸收和传导微波能量，食物无法获得能量． 微波可以穿过绝缘材料，不会消耗能量，直接把能量传给食物; 微波能直达食物内部5cm深，在食物内、外部同时加热，其能量大部分被食物吸收．
【解析】
（1）微波炉内产生的微波属于电磁波，故答案为B．
（2）家庭使用微波炉工作时，实现的能量转化的过程是电能转化为内能．
（3）微波炉在使用时，食物不能用金属容器装入后放进炉内加热，因为金属材料只反射，不吸收和传导微波能量，食物无法获得能量．
（4）与其它灶具相比，微波可以穿过绝缘材料，不会消耗能量，直接把能量传给食物； 微波能直达食物内部5cm深，在食物内、外部同时加热，其能量大部分被食物吸收，所以微波炉烹饪速度快且热效率高．
物理量
实验序号
电压（V）
电流（A）
电阻（Ω）
电阻平均值（Ω）
1
1
0.1
/
/
2
3.5
0.34
/
3
4
0.42
/
自身质量
200kg
不扫雪时行驶功率
500W
扫雪时总功率
4kW
最大行驶速度
1m/s
导线规格
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
28
37
47
68
实验次数
小石块质量/g
量筒中水的体积/cm3
水和石块的总体积/cm3
石块的体积/cm3
石块密度/g/cm3
1
22.4
30
40
10
2.24
石块质量
（g）
水的体积
（cm3）
石块和水
的总体积（cm3）
石块的
体积（cm3）
石块的密度
（g/cm3）
22.4
30
40
10
2.24
