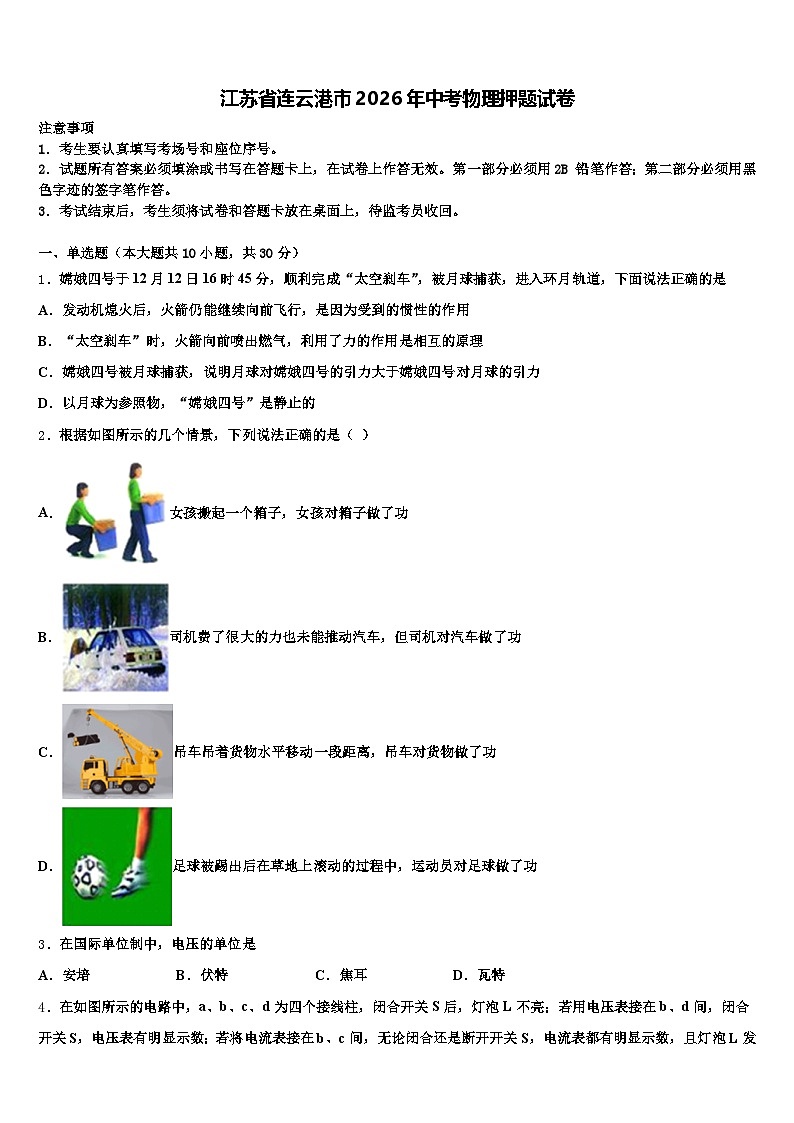

江苏省连云港市2026年中考物理押题试卷（含答案解析）

这是一份江苏省连云港市2026年中考物理押题试卷（含答案解析），共17页。试卷主要包含了考生要认真填写考场号和座位序号，对下列四幅图的说法正确的是，下列说法正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．嫦娥四号于12月12日16时45分，顺利完成“太空刹车”，被月球捕获，进入环月轨道，下面说法正确的是
A．发动机熄火后，火箭仍能继续向前飞行，是因为受到的惯性的作用
B．“太空刹车”时，火箭向前喷出燃气，利用了力的作用是相互的原理
C．嫦娥四号被月球捕获，说明月球对嫦娥四号的引力大于嫦娥四号对月球的引力
D．以月球为参照物，“嫦娥四号”是静止的
2．根据如图所示的几个情景，下列说法正确的是（ ）
A．女孩搬起一个箱子，女孩对箱子做了功
B．司机费了很大的力也未能推动汽车，但司机对汽车做了功
C．吊车吊着货物水平移动一段距离，吊车对货物做了功
D．足球被踢出后在草地上滚动的过程中，运动员对足球做了功
3．在国际单位制中，电压的单位是
A．安培B．伏特C．焦耳D．瓦特

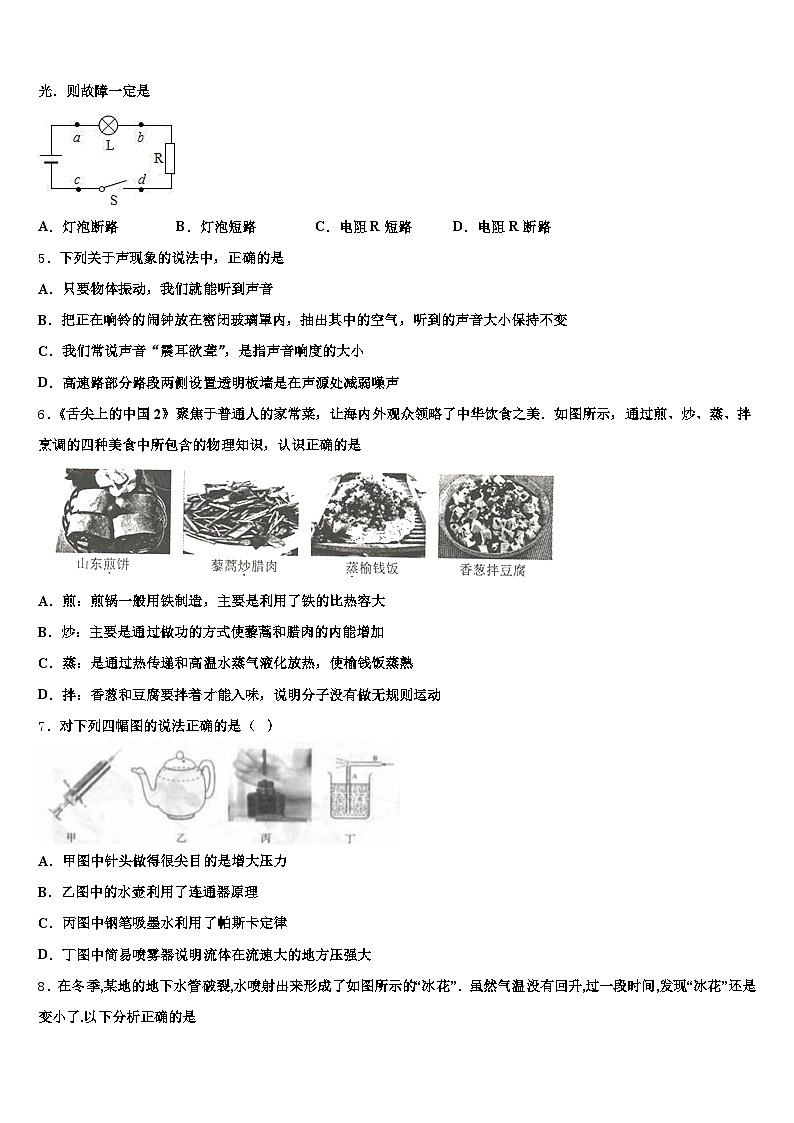

4．在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光．则故障一定是
A．灯泡断路B．灯泡短路C．电阻R短路D．电阻R断路
5．下列关于声现象的说法中，正确的是
A．只要物体振动，我们就能听到声音
B．把正在响铃的闹钟放在密闭玻璃罩内，抽出其中的空气，听到的声音大小保持不变
C．我们常说声音“震耳欲聋”，是指声音响度的大小
D．高速路部分路段两侧设置透明板墙是在声源处减弱噪声
6．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美．如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
7．对下列四幅图的说法正确的是（ ）
A．甲图中针头做得很尖目的是增大压力
B．乙图中的水壶利用了连通器原理
C．丙图中钢笔吸墨水利用了帕斯卡定律
D．丁图中简易喷雾器说明流体在流速大的地方压强大

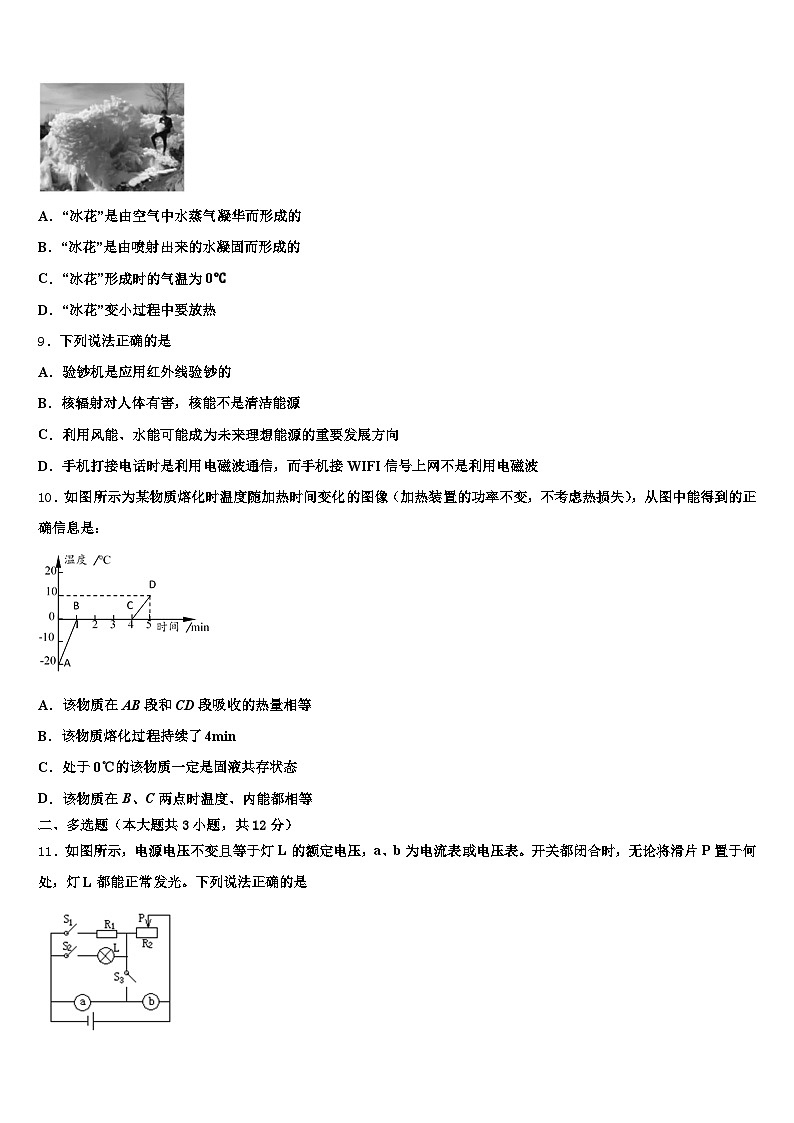

8．在冬季,某地的地下水管破裂,水喷射出来形成了如图所示的“冰花”．虽然气温没有回升,过一段时间,发现“冰花”还是变小了.以下分析正确的是
A．“冰花”是由空气中水蒸气凝华而形成的
B．“冰花”是由喷射出来的水凝固而形成的
C．“冰花”形成时的气温为0℃
D．“冰花”变小过程中要放热
9．下列说法正确的是
A．验钞机是应用红外线验钞的
B．核辐射对人体有害，核能不是清洁能源
C．利用风能、水能可能成为未来理想能源的重要发展方向
D．手机打接电话时是利用电磁波通信，而手机接WIFI信号上网不是利用电磁波
10．如图所示为某物质熔化时温度随加热时间变化的图像（加热装置的功率不变，不考虑热损失），从图中能得到的正确信息是：
A．该物质在AB段和CD段吸收的热量相等
B．该物质熔化过程持续了4min
C．处于0℃的该物质一定是固液共存状态
D．该物质在B、C两点时温度、内能都相等
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压不变且等于灯L的额定电压，a、b为电流表或电压表。开关都闭合时，无论将滑片P置于何处，灯L都能正常发光。下列说法正确的是
A．b表为电流表
B．只闭合S1，P向右移动时，R1的功率变化量等于其电压变化量与电流变化量的乘积
C．只闭合S2，P向右移动，灯L逐渐变暗，a表示数不变
D．先闭合S1、S3，再闭合S2，电路的总功率变大
12．关于声现象，下列说法错误的是
A．“公共场所不要大声喧哗”是要求人们说话音调放低些
B．人们分辨出二胡和小提琴发出的声音，主要是因为它们的响度不同
C．“禁止鸣笛”是在传播过程中减弱噪声
D．超声波能够粉碎体内“结石”是因为声波具有能量
13．下列问题中，属于可探究的科学问题的是
A．是什么影响气球贴到墙上？
B．改变导体两端的电压，导体的电阻会改变吗？
C．家庭电路中电流的频率跟哪些因素有关？
D．通电螺线管的磁性强弱跟线圈匝数多少有关吗？
三、填空题（本大题共5小题，共10分）
14．运动员投掷铁饼，铁饼离手后飞行一段时间，最终会落回地面是因为受_____的作用。落到地面时，会将地面砸出一个坑，这说明力能改变物体的_____。
15．电磁感应现象是英国物理学家_____首先发现的．探究这个现象应选用如图中______(填“甲”或“乙”)所示的装置进行实验．在这个现象中感应电流的方向与________的方向和磁感应线方向有关．利用电磁感应现象可以制成________，实现机械能转化为电能．
16．俗话说“瓜浮李沉”，意思是西瓜投入水中可以漂浮，李子投入水中会下沉．漂浮的西瓜受到的浮力_______李子受到的浮力，西瓜的密度_______李子的密度（选填“大于”、“小于”或“等于”）．
17．根据图中所示，回答下列问题：
甲图：将两支相同的密度计放入两种液体中（放入后两液体深度相同），则两液体对容器底部的压强相比较，pa_____pb（选填“大于”“小于”“等于”）。乙图：探究的是电磁铁磁性的强弱与_____有关；丙和丁两图探究的是同一深度液体的压强与_____有关。
18．小明学习了磁的相关知识，回到家里，他取下台灯灯罩，把一个U形磁铁放到正在发光的白炽灯泡外面（如图所示），他惊讶地发现了灯丝在晃动；移去磁铁后，灯丝不再晃动，由此小明猜想到：
（1）灯丝的晃动可能是因为_____。
（2）家庭电路电流的特点是_____。
四、计算题（本大题共3小题，共29分）
19．如图所示，工人用滑轮组吊起质量为50kg的箱子，工人施加的拉力为300N，箱子10s内被匀速竖直提升了2m，不计绳重和摩擦，g取10N/kg。
求动滑轮的重力。求滑轮组的机械效率。求工人所做总功的功率。
20．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
（1）求出R1，R2的阻值？
（2）水箱中装满初温为20℃的水，加热使温度升高到60℃，水需要吸收多少热量？
（3）在上述加热状态下，热水器正常工作50min需消耗多少电能？加热效率是多少？（小数点后保留一位有效数字）
21．底面积为2×10-2米2的薄壁轻质柱形容器，里面盛有0.3米深的水．现有长为0.2米的吸管（底部用蜡封住），将适量细沙装入吸管中，用电子天平测出其总质量为0.01千克．然后将该吸管放入水中，如图所示，用刻度尺测出其静止时浸入水中的深度h为0.1米．求：
①容器中水的质量m水．
②吸管底部所受水的压强p水．
③若在该吸管中继续装入细沙使其总质量变为0.012千克，并把该吸管如图所示放入某未知液体中，测得其静止时浸入液体中的深度为0.15米．求该未知液体的密度ρ．
五、作图题（本大题共2小题，共4分）
22．如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图。
23．如图所示，光线AO从空气中斜射向水面，请画出它的反射光线和折射光线的大致位置．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．如图所示是小南“探究滑动摩擦力与什么因素有关”的实验过程：
（1）该探究要用弹簧测力计拉着木块在水平方向作匀速直线运动，根据_____原理，可知此时摩擦力与拉力大小相等．
（2）小南分析甲、乙，发现F1＜F2，说明滑动摩擦力的大小与_____有关，分析甲、丙，发现F1＜F3，说明滑动摩擦力的大小与接触面_____有关．
（3）小南在本次探究中运用的研究方法是_____和转化法．
（4）小南在探究后反思：操作中不能保证匀速拉动物体，所以弹簧测力计的示数并不稳定．经老师引导后，将实验装置改成如图丁所示，当他拉出木板的过程中，发现弹簧测力计示数仍然不稳定，你认为仍然不稳定的原因可能是_____（填序号A．接触面的粗糙程度不均匀 B．未能保证匀速抽出木板）
25．小李在探究海波和松香熔化特点的实验中，他均采用图甲所示的装置。
（1）该装置存在的不足是：在实验中海波或松香_____。
（2）改正不足后，小李测出了多组数据，并绘制了海波和松香的温度一时间变化图象，如图乙、丙所示，从图象可知，属于晶体熔化图象的是_____图，你判断的依据是_____。
（3）在第6min时海波处于_____状态（选填“固体”“液体”“固液共存”）。
26．如图所示,在研究平面镜成像实验中
用透明玻璃板代替平面镜的目的是为了能确定像的位置，取两只相同蜡烛的目的是为了能比较像与物的____关系当蜡烛B与蜡烛A的像完全重合后,再移去蜡烛B,在蜡烛B的原来位置上放一光屏,光屏上_____承接到蜡烛A的像;将光屏向玻璃板方向移动,直到贴到玻璃板上,此时蜡烛A_______(均选填“能”或“不能”)在玻璃板上成像。移去光屏,将蜡烛A向远离玻璃板方向移动,则在玻璃板上所成像的大小将________ 。请在图乙中画出物体AB在平面镜中所成的像。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、发动机熄火后，火箭仍能继续向前飞行，是因为火箭具有惯性，惯性不是力，不能说受到惯性的作用。故A错误；
B、“太空刹车”时，火箭向前喷出燃气，火箭对燃气产生推力作用，由于力的作用是相互的，则燃气对火箭产生反作用力，致使火箭速度减小，直至停止运动。故B正确；
C、月球对嫦娥四号的引力与嫦娥四号对月球的引力是一对相互作用力，二者大小相等。故C错误；
D、在该过程中，以月球为参照物，“嫦娥四号”与月球之间发生了位置变化，所以“嫦娥四号”是运动的。故D错误。
2、A
【解析】
A．女孩搬起一个箱子，女孩给箱子一个向上的力，箱子在力的方向上移动了距离，女孩对箱子做了功，故A正确。
B．司机费了很大的力也未能推动汽车，人对汽车有推力作用，但是汽车没有在力的方向上移动距离，所以人对汽车没有做功，故B错误。
C．吊车对货物施加一个竖直向上的力，吊车吊着货物水平移动一段距离，没有在力的方向上移动距离，所以吊车没对货物做功，故C错误。
D．足球被踢出后在草地上滚动的过程中，运动员对足球没有力的作用，对足球不做功，故D错误。
有力作用在物体上，力对物体不一定做功；物体运动了一段距离，可能没有力对物体做功；做功的两个必要因素：作用在物体上的力，物体在力的方向上通过的距离，二者缺一不可。
3、B
【解析】
电流的单位以安培的名字命名以纪念他在电磁方面做出的突出贡献．能量单位以焦耳命名纪念他的电热方面的突出贡献．瓦特发明了蒸汽机，以他的名字命名功率的单位，只有伏特是电压的单位．
4、D
【解析】
解：A、灯泡断路，用电压表接在b、d间，闭合开关S，电压表不能接到电源上、无示数，不符合题意，故A错；
B、灯泡短路，将电流表接在b、c间，电流表直接接在电源上，灯泡不发光，不符合题意，故B错；
C、电阻R短路，若将电流表接在b、c间，闭合开关S，电流表被短路无示数，不符合题意，故C错；
D、电阻R断路，灯不亮，用电压表接在b、d间，闭合开关S，电压表的正负接线柱接到电源的两极上，有示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表与灯串联接在电源上，有示数，且灯泡L发光，符合题意，故D正确．
故选D．
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，平时做实验时试一试，多积累这方面的经验．
5、C
【解析】
A、人耳能听到的声音频率范围一般在20Hz～20000Hz范围内，在此范围以外的声波（超声波和次声波），人耳听不到，故A错误；
B、真空不能传声，故把正在响铃的闹钟放在密闭玻璃罩内，抽出其中的空气，听到的声音大小越来越小，故B错误；
C、响度是指声音的大小， “震耳欲聋”，是指声音响度的大小，故C正确；
D、控制噪声的途径有在声源处、在人耳处、在传播过程中、高速路两侧设置透明板墻属于在传播过程中减弱噪声，故D错误。
6、C
【解析】
A．煎：煎锅一般用铁制造，主要是利用了铁的熔点高，A不符合题意；
B．炒：主要是通过热传递的方式使藜蒿和腊肉的内能增加，B不符合题意；
C．蒸：是通过热传递和高温水蒸气液化放热，把内能转移给榆钱，使榆钱饭蒸熟，C符合题意；
D．因为一切物质都是由分子组成的，组成物质的分子在不停的做无规则运动．所以，香葱和豆腐的分子也在做无规则运动，D不符合题意．
7、B
【解析】分析：（1）根据压强的定义式知，当压力一定时，减小受力面积，从而增大压强；
（2）上端开口下部连通的容器称为连通器，若内部装有同种液体，在液体不流动时液面总是保持相平的；
（3）手挤压橡皮囊，排出里面的空气，松手后，橡皮囊恢复原状，体积增大，压强减小，小于外界大气压，在外界大气压的作用下，墨水被压入笔胆里面；
（4）根据流体压强与流速的关系可判断M管中水面上升的原因；
解答：A、由公式知，注射器的针头做得很尖，是在压力一定时，通过减小受力面积来增大压强的，故A错误；
B、茶壶的壶嘴与壶身连通，构成一个连通器。故B正确；
C、钢笔吸墨水利用了大气压的原理，故C错误；
D、管上方空气流速快、压强小，简易喷雾器说明流体在流速大的地方压强小，故D错误。
故选：B。
【点睛】本题是一道综合题，综合了力学、热学的一些知识，考查学生对这些知识点的了解和掌握，是一道基础题。
8、B
【解析】
根据题意知道“冰花”应是喷射出来的水遇冷凝固形成的，是凝固现象，故A错误，B正确；凝固的条件：到达凝固点继续放热，水的凝固点为0℃，气温低于或等于0℃，如果继续放热，就会凝固，所以“冰花”形成时的气温不一定为0℃，也可以低于0℃，故C错误；“冰花”变小是固态的冰升华形成水蒸气，升华吸热，故D错误，故选B．
点睛：本题考查的是物态变化，解题的关键是要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识．
9、C
【解析】
A、验钞机是应用紫外线验钞的，故A错误；
B、核能的不正确使用会造成环境的污染，核辐射对人体有害，核能是一种清洁能源，故B错误；
C、风能、水能是可再生能源，足够清洁、无污染环境，可以保证不会严重影响环境，是未来理想能源的一个重要发展方向，故C正确；
D、手机打接电话、手机接WIFI信号上网都是利用电磁波，故D错误．
10、A
【解析】
A、加热装置的功率不变，不考虑热损失，加热时间相同，物质吸收的热量相同，由图象可知该物质在AB段和CD段加热时间相同，所以吸收的热量相等，故A正确；
B、从图象可知，该物质第1min时开始熔化，到第4min时结束，则该物质熔化的时间为3min，故B错误；
C、由图象可知，该物质有一定的熔化温度，则该物质为晶体；且熔化对应的温度是0℃，即熔点为0℃，处于0℃的该物质可能是固态也可能是液态也可能是固液共存状态，故C错误；
D、整个过程中该物质吸热，内能不断增大，所以该物质在B点的内能要比C点的内能小，故D错误．
故选A．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
开关都闭合时，R1、L、a表并联，若a为电流表会造成灯泡短路，所以a为电压表，若b为电压表，R1与L、R2与变阻器并联，然后它们串联，由串联电路的分压特点可知，滑片移动时，灯泡两端的电压会发生变化，灯L不可能一直正常发光，所以b应为电流表，故A正确；
只闭合S1时，R1与滑动变阻器串联，将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路的电流减小，可得，R1两端的电压变化量ΔU1=U1′-U1=IR1-I′R1=（I-I′）R1，R1两端的电压变化量与电流变化量的乘积为（I-I′）2R1，R1的功率变化量：ΔP1=I2R1-I′2R1=（I2-I′2）R1=（I-I′）（I+I′）R1，由（I+I′）＞（I-I′）可知，（I-I′）（I+I′）R1＞（I-I′）2R1，所以，R1两端的电压变化量与电流变化量的乘积不等于其电功率的变化量，故B错误；
只闭合S2时，灯泡L与变阻器串联，两电表都断路，滑片移动，两电表示数都不变，将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由串联电路的分压特点可知，灯泡的电压变小，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故C正确；
只闭合S1和S3时，电路为R1的简单电路，滑动变阻器被短路；再闭合S2，电阻R1与灯泡并联，因为并联电路的总电阻比任何一个分电阻小，所以总电阻减小，根据P=可知电路耗的功率变大，故D正确。
12、ABC
【解析】
A.“公共场所不要大声喧哗”是要求人们减小说话的响度，故A错误，符合题意；
B. 二胡和小提琴的材料不同，发声时音色不同，人们分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同，不是响度不同，故B错误，符合题意；
C.车是声源，“禁止鸣笛”是在声源处减弱噪声，故C错误，符合题意；
D.声能传递信息，也能传递能量，超声波是频率大于2000HZ的声，利用超声波能够粉碎体内“结石”，这是因为声波具有能量，D正确，不符合题意。
13、BD
【解析】
进行科学问题探究时，首先要明确探究目的，并明确可能对探究目的造成影响的那些因素；
【详解】
选项是什么影响气球贴到墙上，探究目的“贴在墙上”不具体明确，且没有说出要探究那些影响因素，故A选项不符合题意；
改变导体两端的电压，导体的电阻会改变吗？探究目的是导体电阻是否改变，影响因素是导体的两端电压，是可探究的科学问题，故B选项符合题意；
我国的交流电频率是50赫兹，即每秒做50次周期性变化，这是规定的，无需探究，故C选项不符合题意；
通电螺线管的磁性强弱跟线圈匝数多少有关吗？探究目的是通电螺线管的磁性强弱，影响因素是线圈匝数的多少，是可探究的科学问题，故D选项符合题意；
把疑问陈述出来，就形成了问题，但不一定是科学问题，像个人爱好、道德判断、价值选择方面的问题都不属于科学问题；
三、填空题（本大题共5小题，共10分）
14、重力 形状
【解析】
在空中飞行的铁饼受到重力作用，重力的方向竖直向下，会不断改变运动方向做曲线运动，最终落到地面；因为力可以改变物体的形状，所以铁饼落到地面上留下一个坑。
15、法拉第 甲 导线切割磁感线 发电机
【解析】
电磁感应现象是英国物理学家法拉第发现的；电磁感应现象的特点是没有电源而有一个电流表，用来测量产生的电流；感应电流的方向和电流的方向与导体切运动的方向有关；根据电磁感应现象制成了发电机，发电机将线圈运动的机械能转化为电能．
16、大于 小于
【解析】
[1][2]由于西瓜排开水的质量远大于李子排开水的质量，所以漂浮的西瓜受到的浮力大于李子受到的浮力，西瓜漂浮是由于密度小于水的密度，而李子下沉是由于李子的密度大于水的密度，所以可知西瓜的密度小于李子的密度．
17、＞ 线圈匝数 液体密度
【解析】
（1）由图甲知道，密度计放入两种液体中都是漂浮状态，漂浮时浮力等于其重力，即两支相同的密度计所受浮力相等，又因为密度计排开液体的体积是V排a＜V排b，由F浮＝ρ液V排g知道，液体的密度ρa＞ρb，又因为p＝ρgh，两液体深度相同，所以两液体对容器底部的压强是：pa＞pb。
（2）由于乙图中两电磁铁串联，控制电流相同，改变电磁铁匝数的多少，根据吸引大头针数目的多少探究磁性的强弱，所以此实验装置探究的是电磁铁磁性强弱和线圈匝数的关系；
（3）观察丙、丁两图，液体密度不同，探头在液体中的深度相同，U型管中液面的高度差不同，由此可知液体压强与液体的密度有关；
18、 (1)磁场对电流有力的作用 (2)电流的方向发生周期性的改变
【解析】
发光的灯泡中有电流通过，电流处于磁场中，要受到力的作用，会引起灯丝运动；但是家庭中用电器通过的是交流电，也就是电流的方向发生周期性的改变，所以灯丝受到的力的方向不断改变，于是会引起灯丝晃动。
四、计算题（本大题共3小题，共29分）
19、（1）100N；（2）83.3%；（3）120W。
【解析】
（1）箱子的重力：G＝mg＝50kg×10N/kg＝500N，
由图可知，n＝2，则由F＝（G+G动）可得动滑轮的重力：
G动＝nF﹣G＝2×300N﹣500N＝100N；
（2）有用功：W有＝Gh＝500N×2m＝1000J，
总功：W总＝Fs＝Fnh＝300N×2×2m＝1200J，
滑轮组的机械效率：η＝；
（3）工人所做总功的功率：P＝＝120W。
答：（1）动滑轮的重力为100N；
（2）滑轮组的机械效率为83.3%；
（3）工人所做总功的功率为120W。
20、（1）22Ω；58Ω（2）5.04×106J（3）6.6×106J ；76.4%
【解析】
（1）当开关S接a时，电路为R1的简单电路，此时电路的电阻较小，电路的总功率最大，是加热状态，根据得，R1的阻值：
；
当开关S接b时，R1，R2串联在电路中，是保温状态，则两电阻的总电阻为：
，
故R2阻值为：R2=80Ω-22Ω=58Ω；
（2）根据得，水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×30kg×（60℃-20℃）=5.04×106J；
（3）加热50分钟消耗的电能：
W=P加热t=2200W×50×60s=6.6×106J；
则加热效率：
．
21、① 6千克；② 980帕；③800千克/米1
【解析】
（1）容器中水的体积：
V＝Sh水＝2×10﹣2m2×0.1m＝6×10﹣1m1，
由得容器中水的质量：
m水＝ρ水V水＝1×101kg/m1×6×10﹣1m1＝6kg；
（2）吸管底部所受水的压强：
p水＝ρ水gh＝1×101kg/m1×9.8N/kg×0.1m＝980Pa；
（1）设吸管的横截面积为S吸管，将该吸管放入水中，静止时浸入水中的深度h＝0.1m，排开水的体积：
V排水＝S吸管h，
吸管受到的浮力：
F浮1＝ρ水V排水g＝ρ水S吸管hg＝m1g，……………..①
在该吸管中继续装入细沙使其总质量变为0.012千克，将该吸管放入另一种液体中，静止时浸入液体中的深度h′＝0.15m，排开液体的体积：
V排液＝S吸管h′，
此时吸管受到的浮力：
F浮2＝ρ液V排液g＝ρ液S吸管h′g＝m2g，………………………..②
得：，
即，
解得液体的密度：ρ液＝0.8×101kg/m1．
答：①容器中水的质量为6kg；②吸管底部所受水的压强为980Pa；③该未知液体的密度为0.8×101kg/m1．
五、作图题（本大题共2小题，共4分）
22、
【解析】
O点是杠杆的支点，从支点向拉力F1作用线做垂线，即是力臂L1；重物的重心在物体的几何重心，重力的方向是竖直向下的，从作用点起沿竖直向下的方向，画一条带箭头的线段；如图所示。
23、
【解析】
反射与入射的关系：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角；
根据以上内容作出反射光线和折射光线．
【详解】
过入射点O垂直界面作出法线，根据反射光线与入射光线分居法线两侧，反射角等于入射角，在空气中法线的另一侧作出反射光线，
根据折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
本题主要考查反射定律和折射定律的应用情况，注意真实光线为实线，法线为虚线；是一道基础题．
六、实验探究题（本大题共3小题，共15分）
24、二力平衡压力大小粗糙程度控制变量法A
【解析】
（1）要使物体所受的摩擦力与拉力平衡，应用弹簧测力计拉着木块沿水平方向做匀速直线运动，此时滑动摩擦力等于测力计的拉力，因此这里是利用了二力平衡的知识；
（2）比较甲、乙两图，接触面的粗糙程度相同，压力大小不同，测力计的示数不同，F1＜F2，所以摩擦力的大小与压力大小有关；比较甲、丙两图，压力大小相同，接触面的粗糙程度不同，测力计的示数不同，F1＜F3，所以摩擦力的大小与接触面粗糙程度有关；
（3）实验时，用弹簧测力计拉木块使它在水平木板（或毛巾）上做匀速直线运动，根据二力平衡知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数，通过拉力的大小得知摩擦力的大小，用到了转换法，由于摩擦力大小与压力大小和接触面的粗糙程度有关，所以这个实验中还用到另一个方法是控制变量法；
（4）根据影响摩擦力的因素可知，在压力不变的情况下，弹簧测力计的示数不稳定，即摩擦力是变化的，说明木板表面的粗糙程度不同，故选A.
25、受热物质受热不均匀 乙 乙图有一定的熔化温度，丙图没有一定的熔化温度 固液共存
【解析】
（1）如图甲，物体放在试管内直接在酒精灯上加热，受热物质受热不均匀。
（2）如图乙，物质熔化时有一定的熔化温度，是晶体海波；图丙物质熔化时没有一定的熔化温度，是非晶体松香；
（3）海波大约在第4min开始熔化，在第9min熔化结束，所以海波在第6min时是固液共存状态。
26、大小 不能 能 不变
【解析】
（1）选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A的像，来比较物像的大小；
（2）光屏能接收到实像，但接收不到虚像，由于平面镜成的是虚像，所以移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏不能承接到蜡烛A的像；由于平面镜是由于光的反射成像的，与光屏有无无关，所以，将光屏向玻璃板方向移动，直至贴到玻璃板上时，蜡烛A 能在玻璃板上成像；
（3）移去光屏后，将蜡烛A向远离玻璃板的方向移动，根据物与像大小相等，跟距离无关知道，在玻璃板上所成的像的大小将不变；
（4）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如图所示：
额定电压
220V
容量
30kg
加热功率
2200W
保温功率
605W
