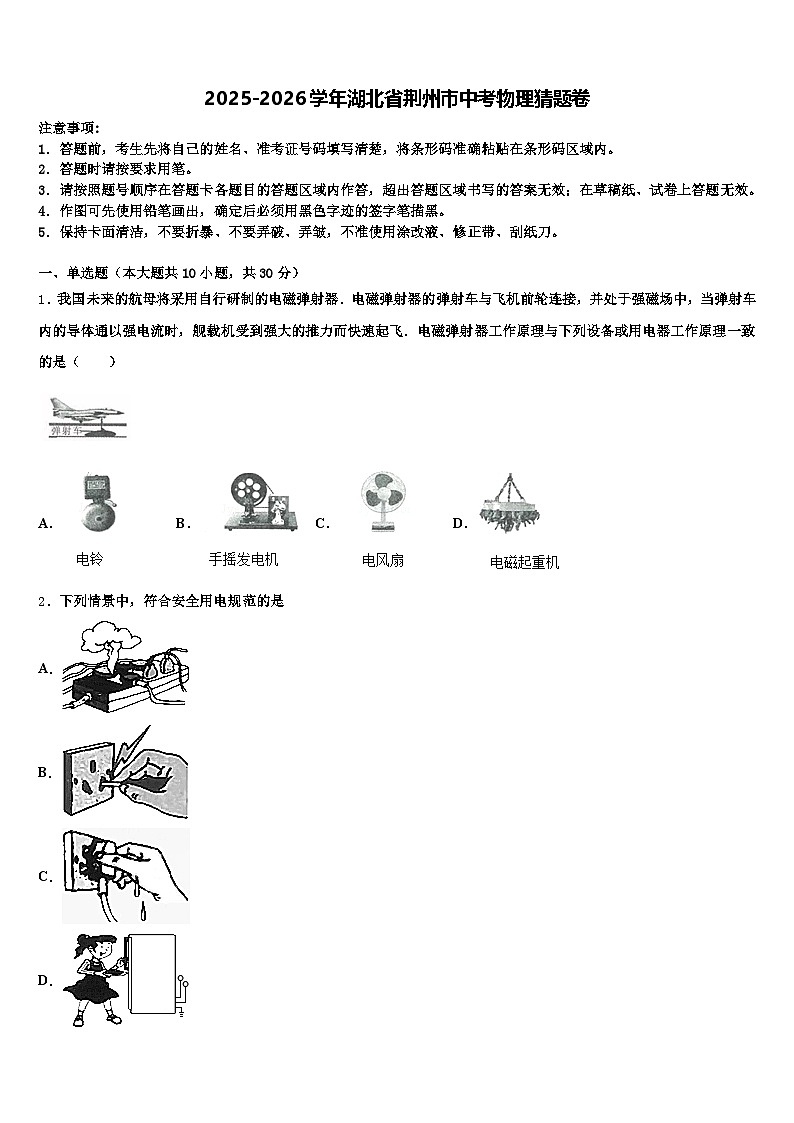

2025-2026学年湖北省荆州市中考物理猜题卷（含答案解析）

这是一份2025-2026学年湖北省荆州市中考物理猜题卷（含答案解析），共18页。试卷主要包含了答题时请按要求用笔，下列做法符合安全用电原则的是，日常生活中，安全用电非常重要等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（ ）
A．B．C．D．
2．下列情景中，符合安全用电规范的是
A．
B．
C．
D．

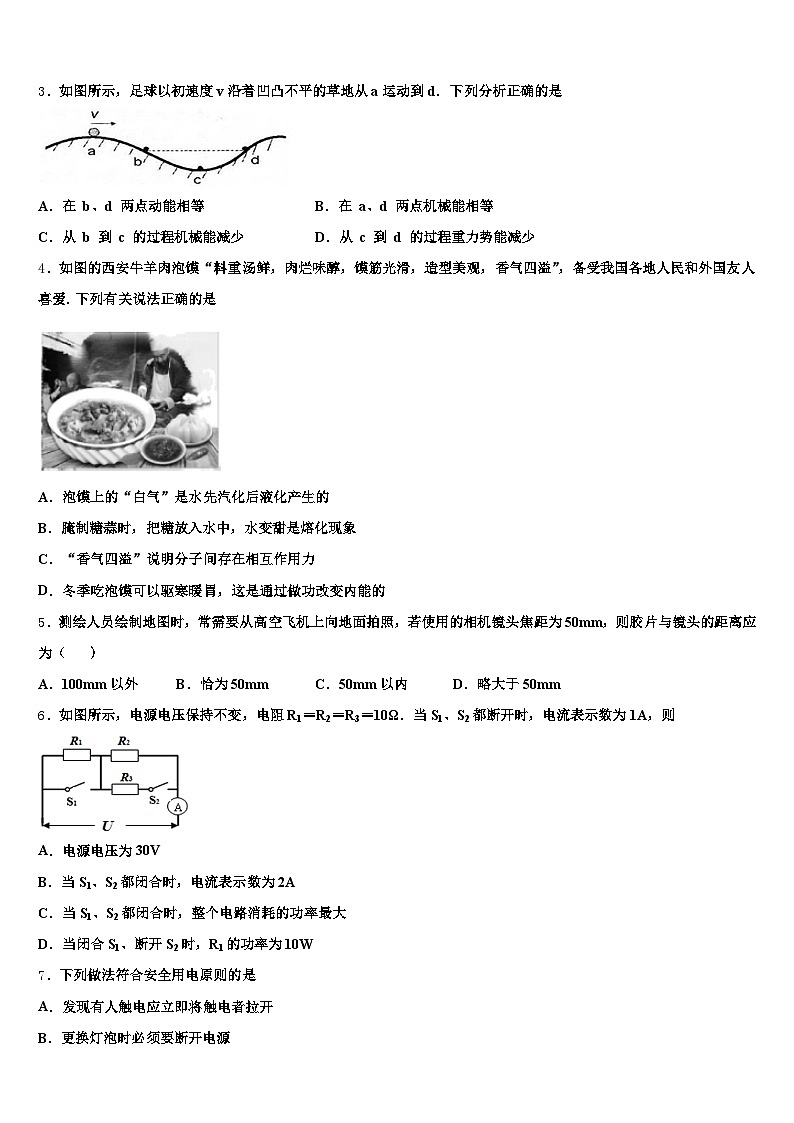

3．如图所示，足球以初速度v沿着凹凸不平的草地从a运动到d．下列分析正确的是
A．在 b、d 两点动能相等B．在 a、d 两点机械能相等
C．从 b 到 c 的过程机械能减少D．从 c 到 d 的过程重力势能减少
4．如图的西安牛羊肉泡馍“料重汤鲜，肉烂味醇，馍筋光滑，造型美观，香气四溢”，备受我国各地人民和外国友人喜爱. 下列有关说法正确的是
A．泡馍上的“白气”是水先汽化后液化产生的
B．腌制糖蒜时，把糖放入水中，水变甜是熔化现象
C．“香气四溢”说明分子间存在相互作用力
D．冬季吃泡馍可以驱寒暖胃，这是通过做功改变内能的
5．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A．100mm以外B．恰为50mmC．50mm以内D．略大于50mm
6．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则
A．电源电压为30V
B．当S1、S2都闭合时，电流表示数为2A
C．当S1、S2都闭合时，整个电路消耗的功率最大
D．当闭合S1、断开S2时，R1的功率为10W
7．下列做法符合安全用电原则的是
A．发现有人触电应立即将触电者拉开
B．更换灯泡时必须要断开电源
C．使用测电笔时，手不能接触测电笔尾部的金属电极
D．为了用电安全，尽可能将多个大功率用电器插入同一个插座同时工作

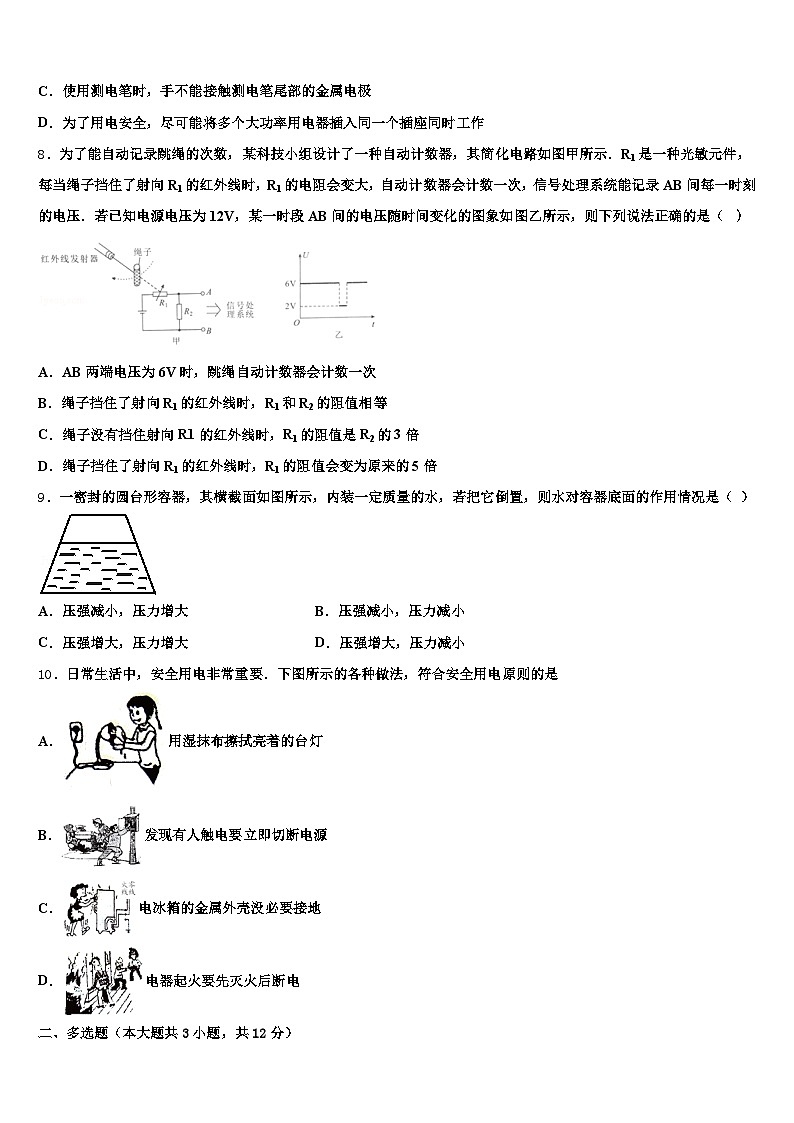

8．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
9．一密封的圆台形容器，其横截面如图所示，内装一定质量的水，若把它倒置，则水对容器底面的作用情况是（ ）
A．压强减小，压力增大B．压强减小，压力减小
C．压强增大，压力增大D．压强增大，压力减小
10．日常生活中，安全用电非常重要．下图所示的各种做法，符合安全用电原则的是
A．用湿抹布擦拭亮着的台灯
B．发现有人触电要立即切断电源
C．电冰箱的金属外壳没必要接地
D．电器起火要先灭火后断电
二、多选题（本大题共3小题，共12分）
11．下列做法中，符合安全用电要求的是
A．在家庭电路中安装保险丝或空气开关
B．用湿布擦正在发光的白炽灯或日光灯
C．更换灯泡时，先断开开关
D．外壳损坏的插座，应及时更换
12．小华利用如图所示的实验装置，探究电阻的大小与哪些因素有关．图中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同．下列说法中正确的是
A．若探究电阻大小与温度是否有关，应选择B和C这两根金属线分别连入
B．若探究电阻的大小与横截面积是否有关，应选择C和D这两根金属线分别连入
C．若探究电阻的大小与长度是否有关，应选择B和D这两根金属线分别连入
D．若探究电阻的大小与材料的是否有关，应选择A和B这两根金属线分别连入
13．在“探究浮力的大小跟哪些因素有关”的实验中，小明用弹簧测力计、圆柱体、四个装有适量水和盐水的同样的烧杯，对浸在液体中的圆柱体所受的浮力进行了探究，实验装置和每次实验中弹簧测力计的示数如图所示．下列说法中正确的是
A．圆柱体浸没在水中受到的浮力为0.6N
B．比较图甲、丙、戊说明圆柱体受到的浮力大小与浸没在液体中的深度有关
C．比较图甲、丁、戊说明圆柱体受到的浮力大小与液体的种类有关
D．根据图中数据可计算出圆柱体的密度是1.5×103kg/m3
三、填空题（本大题共5小题，共10分）
14．如图甲所示，铜块的长度为________ cm；用托盘天平测铜块的质量：应先将天平放在水平桌面上，游码移至标尺左端的________刻度线处，调节平衡螺母使天平平衡；然后将铜块放入左盘，当右盘所加砝码和游码位置如图乙所示时天平再次平衡，铜块的质量为________ g．
15．南海地区蕴藏着大量化石能源，如天然气和可燃冰．据报道：近期我国对可燃冰的试开采已经取得了初步成功，引起世界瞩目．可燃冰属于_____（选填“可再生”或“不可再生”）能源．北方山地区域，风力发电机随处可见，则电能属于_____（选填“一次”或“二次”）能源．
16．历史上大国的崛起都反复证明了一个定律：背海而弱，向海则兴。开发利用海洋，是新时代我国能源发展的总体目标。如图所示，是我国矗立在东海的风力发电厂，风力发电机靠叶片的风力的推动下转动，带动发电机发电，把风能转化为电能。这种发电机的工作原理是______；风能属于________(选填“可再生”或“不可再生”)能源。
17．电热膜是一种新型的电热器件，如图甲所示是一种常见的电热膜．电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示电热膜通电工作时没有发红、炽热现象产生，所以电热膜本身温度并不太高，不易氧化，使用寿命长，在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象．导电墨线电阻随温度变化的关系如图丙所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀．
如图乙所示电热膜电路，导电墨线的连接方式是并联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA_____IB（填“＜”、“＝”或“＞”）．某根导电墨线的局部导电材料脱落，如图丁C部分，这根导电墨线的电阻_____（选填“变大”、“变小”或“不变”）．电热膜不会因厚度不均而出现局部过热的现象，原因是电热丝电阻随温度的升高而_____，温度高时发热功率_____（选填“增大”“减小”或“不变”）．
18．一个箱子重为200N，放在水平地面上，用20N的水平推力推箱子，箱子未动，这时箱子受到的摩擦力_____（填“大于”、“等于“或“小于”）20N；当水平推力增大到50N时，箱子恰好做匀速直线运动；当水平推力增大到80N时，箱子受到的摩擦力为_____N。
四、计算题（本大题共3小题，共29分）
19．在水中放入质量为3kg的木块，木块静止时有3/5的体积浸入水中．g取10N/kg，求：木块受到的浮力．木块的体积．
20．如图所示为一款电暖桌，它具有桌面暖手、桌底暖脚功能，同时具有内置电陶炉．产品铭牌部分如下表所示，请解答以下问题：
（1）电暖桌取暖功能有高、低两挡，由旋钮开关换挡，等效电路图如图乙所示，则R1的电阻为多大？
（2）在某用电高峰期，若家庭电路中只有电陶炉在工作，发现标有“3000imp/（kW•h）”的电能表的指示灯闪烁81次共用时80s，并且使壶中0.5kg的水从25℃升高到65℃．求：此时电陶炉的实际功率是多少？电陶炉的效率多大？（c水＝4.2×103J/（kg•℃））
21．环保部门为了保持城市的清洁，定期使用洒水车对主干道洒水保洁．已知洒水车自身的质量为5t，满载时可以装水8t．某日清晨，洒水车满载时在马路上匀速行驶，8min 内行驶了4800 m，消耗燃油6kg（假设燃油完全燃烧），已知洒水车满载行驶时的牵引力大约是其总重的 0.1 倍，g =10N/kg，燃油的热值是3×107J/kg．求上述过程中：洒水车运动的速度；牵引力对洒水车做的功；牵引力对洒水车做功的功率；汽车发动机的效率．（精确到1%）
五、作图题（本大题共2小题，共4分）
22．如图所示，在水平桌面上有一个小球向右滚动，小球在平面镜中的像竖直向下运动，请在图中画出该平面镜的位置．
（_______）
23．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.
六、实验探究题（本大题共3小题，共15分）
24．小明用图甲所示的装置做“观察水的沸腾”实验．
（1）据记录的实验数据，画出的水的温度随时间变化的图像如图乙所示．可知水的沸点是____℃．
（2）水沸腾后水面上方冒出的“白气”是水蒸气______（填物态变化）形成的．
（3）对比本实验与“探究冰的熔化特点”，都需要的测量工具有温度计和______．
25．小明同学在探究“通过导体的电流与哪些因素有关”的实验时，提出了如下猜想：
猜想一：通过导体的电流大小与导体两端的电压有关
猜想二：通过导体的电流大小与导体的电阻有关
为了验证上述猜想，老师提供了如图所示的器材外，还提供了8Ω、10Ω、20Ω三个定值电阻。小明设计了如图所示的电路，请你帮他完成电路的连接。
完成电路连接后，调节滑动变阻器滑片在不同位置，分别读出电流表与电压表的示数，记录在下表中。
结合实验过程分析表中数据，得出的结论是：当电阻一定时，通过导体的电流与电压成_____（选填“正比”或“反比”）。该实验验证了猜想_____是正确的。为了验证另一个猜想，需在实验序号5的基础上进一步实验，请你写出要进行的实验步骤。_____
26．如图所示为“探究平面镜成像特点”的实验，两支相同的蜡烛A和B分别竖立于玻璃板两侧。
（1）实验选用玻璃板代替平面镜可方便_____。
（2）将蜡烛A逐渐远离玻璃板，其所成的像大小_____（选填“变大”“变小”或“不变”）
（3）保持蜡烛A的位置不变，移动蜡烛B，直到蜡烛B与A的像重合，此时移动蜡烛B，在其所在位置上放一光屏，则光屏上_____（选填“能”或“不能”）接收到蜡烛A的像，说明平面镜所成的像是_____（选填“实”或“虚”）像。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动．
A．电铃是利用电磁铁来工作的，故A不符合题意；
B．发电机的工作原理是电磁感应现象，故B不符合题意；
C．电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意；
D．电磁起重机是利用电磁铁工作的，故D不符合题意．
故选C．
2、D
【解析】
A．在电源电压一定，多个大功率用电器同时使用，总功率会过大，由P=UI可知，会引起电流过大，易引发火灾，故A错误；
B．使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，故B错误；
C．在电路中的插头属于带电体，用湿手拔插头时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故C错误；
D．为了防止用电器的外壳漏电，所以应将其外壳接地，故D正确。
3、C
【解析】
试题分析：观图可见b、d两点等高，足球的重力势能相等，足球以初速度v沿着凹凸不平的草地从a运动到d的过程中机械能越来越小，故球在d点的动能小于在b点的动能，A选项分析错误；足球从a到d的过程中机械能逐渐减小，B选项分析错误；球从b到c的过程中要克服草地的阻力做功，机械能减少，C选项分析正确，符合题意，选填C；球从c到d的过程中高度越来越高，重力势能越来越大，D选项分析错误．
考点：机械能守恒条件—只有动能和势能相互转化，动能，重力势能，克服阻力消耗机械能．
4、A
【解析】
A、泡馍上的“白气”是水汽化成水蒸气，水蒸气到空气中遇冷液化形成“白气”，故A正确；
B、把糖放入水中，水变甜是扩散现象，故B错误；
C、“香气四溢”说明分子不停地做无规则的运动，故C错误；
D、冬季吃泡馍可以驱寒暖胃，这是通过热传递改变内能的，故D错误。
5、D
【解析】
根据题意知道，是使用照相机向地面拍照，而照相机是利用凸透镜成倒立、缩小的实像工作的，照相时，物距要大于二倍焦距，像距会大于一倍焦距，小于二倍焦距；胶片和镜头之间的距离是像距，所以，应该大于一倍焦距，小于二倍焦距，故只有D符合题意，故选D．
本题考查的是凸透镜的成像规律及应用，需要熟记凸透镜成像的三种情况：u＞2f时，成倒立、缩小的实像，应用于照相机，2f＞v＞f；2f＞u＞f时，成倒立、放大的实像，应用于投影仪，v＞2f；u＜f时，成正立、放大的虚像，应用于放大镜．
6、C
【解析】
试题分析：由题意知：当S1、S2都断开时，电阻R1=R2=10Ω串联接入电路，电流表示数为I="1" A，则电源电压U=I（R1+R2）=1A×（10Ω+10Ω）=20V；当S1、S2都闭合时，电阻R2=R3=10Ω并联接入电路，电源电压U=20V，此时总电阻最小为R=1/2×10Ω=5Ω，通过电路中电流最大，为Im=U/R=20V/5Ω=4A，消耗的功率最大，故正确选项是C．
考点：电路状态分析与计算
7、B
【解析】
A、发现有人触电应该先切断电源，不能直接用手拉开，否则也会触电，该选项做法不符合安全用电原则；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，该选项做法符合安全用电原则；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，该选项做法不符合安全用电原则；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，出现危险，该选项做法不符合安全用电的原则。
8、D
【解析】
解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB两端电压为2V时，跳绳自动计数器会计数一次，故A错误；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2，故B错误；由乙图可以看出，当没有挡住射向R1的激光， U2'＝UAB'＝6V，由串联电路的分压原理可知此时两电阻相等，故C错误；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故D正确．故选D．
点睛：由电路图知，两电阻串联，AB间电压为R2两端电压．由题知，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题．
9、D
【解析】
先分析水对容器底的压强，由液体压强公式P=ρgh，只需分析当把容器倒置过来后，h有何变化，就可以得出压强如何变化．
分析水对容器底的压力，我们就需要用公式F=PS进行分析．而直接用这个公式还不能分析出水对容器底的压力变化情况，因为倒置过来后水对容器底的压强变大了（h变大了），而容器底面积却变小了，所以压强与容器底面积的乘积是变大了还是变小了，我们就无法判断出来．所以我们还需要寻找一个量，通过这个量把第一次和第二次水对容器底的压力联系起来，从而进行比较．
第一次，水对容器底的压力大于水的重力．理由：水对容器底的压力是以S大为底面积，h为高的这部分液柱所产生的压力，这部分液柱比容器中的水多，所以水对容器底的压力大于水的重力；
第二次，水对容器底的压力小于水的重力．理由：水对容器底的压力是以S小为底面积，h′为高的这部分液柱所产生的压力，这部分液柱比容器中的水少，所以水对容器底的压力小于水的重力．
由此就可得出第一次和第二次水对容器底的压力变化情况了．
【详解】
设如图放置时的底面积为S大，倒置过来后的底面积为S小，
因为水的体积一定，所以倒置过来后水的高度增大了，则根据液体压强公式P=ρgh可知，倒置过来后水对容器底的压强变大了．
第一次水对容器底的压力：F=PS=ρghS大，即水对容器底的压力是以S大为底面积，h为高的这部分液柱所产生的压力，由图可知这部分液柱比水多，所以水对容器底的压力大于水的重力．如图：
第二次水对容器底的压力：F′=P′S小=ρgh′S小，即水对容器底的压力是以S小为底面积，h′为高的这部分液柱所产生的压力，由图可知这部分液柱比水少，所以水对容器底的压力小于水的重力．如图：
10、B
【解析】
A. 湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电．不符合安全用电原则；
B. 当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电．符合安全用电原则；
C. 金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故．不符合安全用电的原则；
D. 电器起火时，必须先切断电源，再救火，不符合安全用电原则.
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
解答：A. 在家庭电路中安装保险丝或空气开关，当电路中有过大电流通过或漏电时，保险丝或空气开关自动切断电路，从而起到保护电路的作用．符合安全用电原则；B. 生活用水属于电的良导体，用湿抹布擦拭正在发光的白炽灯，容易引起触电事故．不符合安全用电原则；C. 更换灯泡时容易碰到金属部分，容易发生触电事故，所以更换灯泡时，应先断开开关，所以C符合安全用电原则；D. 一旦插座外壳损坏，要及时更换，否则会造成漏电事故或触电事故现象，所以D符合安全用电原则；
12、CD
【解析】
A. 若探究电阻大小与温度是否有关，应该控制材料，横截面积和长度相同， B C的横截面积不同，A错误.
B. 若探究电阻的大小与横截面积是否有关，应该控制材料，温度和长度相同，应选择B和C这两根金属线分别连入，B错误.
C. 若探究电阻的大小与长度是否有关，应该控制材料，横截面积和温度相同，应选择B和D这两根金属线分别连入，C正确.
D. 若探究电阻的大小与材料的是否有关，应该控制长度，横截面积和温度相同，所以应选择A和B这两根金属线分别连入，D正确.
故选CD.
13、CD
【解析】
（1）在图甲中，测力计分度值为0.2N，示数为3N，由甲丁图，根据称重法测浮力，圆柱体浸没在水中受到的浮力：F浮＝GF示＝3N1N＝2N-------①，A错误；（2）圆柱体受到的浮力大小与控制柱体排开液体的体积和密度有关：研究柱体受到的浮力大小与浸没在液体中的深度关系时，要控制柱体排开液体的体积和密度相同，而图丙、戊中排开液体的体积是不同的，B是错误的；研究圆柱体受到的浮力大小与液体的种类的关系时，要控制排开液体的体积相同，根据称重法，比较图甲、丁、戊，可测量出圆柱体浸没在水和盐水中（排开液体的体积等于物体本身的体积）的浮力大小，故C正确；（3）由①知，圆柱体浸没在水中受到的浮力：F浮＝2N，根据阿基米德原理，F浮＝ρ水gV排＝ρ水gV，圆柱体的体积：V＝------②，圆柱体的密度：ρ＝------③，由①②③得：圆柱体的密度：ρ＝＝1.5ρ水＝1.5×103kg/m3，故D正确．故选CD．
三、填空题（本大题共5小题，共10分）
14、2.25 0 31
【解析】
物体末端对应刻度值是2.25cm，起始位置对应刻度值是0.00cm，物体长度L=2.25cm-0.00cm=2.25cm．
用托盘天平测铜块的质量：若游码不在“0”刻度线处，则在未测铜块前就增加了右盘砝码的质量，所以测量不准确；应将游码移至标尺左端的“0”刻度线处，调节平衡螺母使天平平衡；读数时：铜块的质量为m=20g+10g+1g=31g．
15、不可再生 二次
【解析】
（1）能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源．
（2）能够直接从自然界获取并利用的叫一次能源；不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源．
【详解】
可燃冰在海底储量虽然丰富，但总量是一定的，短期内不能从自然界得到补充，所以属于不可再生能源；
电能一般都是通过火力发电或水力发电等由其它形式的能转化而来的，属于二次能源．
16、 电磁感应 可再生
【解析】分析：（1）发电机工作原理是电磁感应；
（2）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源。
解答：风力发电是将风能即机械能通过电磁感应现象转化为电能；风能可以在自然界里源源不断的得到补充，所以它属于可再生能源。
故答案为：电磁感应；可再生。
【点睛】本题考查了发电机的工作原理，要注意和电动机的工作原理相区分；可再生能源是将来我们主要的发展方向，也是考试中的热点，应注意多了解。
17、＜ 变大 增大 减小
【解析】
（1）因为墨线是并联的，若通过每条墨线的电流为I，则IA＝3I，IB＝9I，因此IA＜IB；
（2）A部分的凹形，会导致横截面积变小，电阻变大；
（3）从丙图可以看出随温度升高而增大，根据 ，发热功率减小．
18、等于 50
【解析】
箱子受20N的水平推力时，箱子未动，即箱子处于静止状态，则在水平方向上所受的推力与摩擦力相互平衡，摩擦力等于推力等于20N；
当水平推力增大到50N时，箱子恰好做匀速运动，所以此时滑动摩擦力与推力是一对平衡力，则摩擦力大小为f =F推′=50N；
当水平推力增大到80N时，箱子对地面的压力和接触面的粗糙程度不变，所以箱子受到的滑动摩擦力大小不变，仍为50N。
四、计算题（本大题共3小题，共29分）
19、（1）10N（2）
【解析】
试题分析：（1）木块受到的重力：G=mg=1kg×10N/kg=10N，
因为木块漂浮，
所以木块受到的浮力：F浮=G=10N；
（2）根据F浮=ρ水V排g可得，
V浸=V排===1×10﹣1m1，
由题知，V浸=V木，
则V木=V浸=×1×10﹣1m1=5×10﹣1m1．
20、（1）96.8Ω；（2）1215W，86.4%．
【解析】
（1）旋钮开关接1时，两电阻串联，根据电阻的串联，总电阻：R=R1+R2，旋钮开关接2时，为R1的简单电路，电源电压一定时，根据P=可知，总电阻越大，则总功率较小，所以开关接1时，为低温档，则P1==400W----①；
开关接2时，为高温档，则P2==2000W----②；
因U=220V-----③，
由①②③得：R2=96.8Ω；
（2）电能表上的3000imp/（kW•h），表示指示灯闪烁3000次消耗电能1kW•h，
故闪烁81次消耗的电能：W=kW•h=0.027kW•h，
电陶炉的实际功率：P= =1.215kW=1215W，
水从25℃升高到65℃吸热的热量：Q=cmΔt=4.2×103J/（kg•°C）×0.5kg×（65°C-25°C）=8.4×104J，
电陶炉的效率：η=≈86.4%．
答：（1）R2的电阻为96.8Ω；
（2）此时电陶炉的实际功率为1215W，效率为86.4%．
21、（1）10m/s；（2）6.24107J；（3）1.3×105W；（4）35% ．
【解析】
（1）洒水车运动的速度：；
（2）牵引力F=0.1(m车+m水)g=0.1(51000kg+81000kg) 10N/kg =13000N，牵引力对洒水车做的功：W=Fs=13000N4800m=6.24107J；
（3）牵引力对洒水车做功的功率：；
（4）燃油完全燃烧产生的热量：Q=mq=6kg3×107J/kg=1.8×108J，则汽车发动机的效率：．
答：（1）洒水车运动的速度：10m/s；
（2）牵引力对洒水车做的功：6.24107J；
（3）牵引力对洒水车做功的功率：1.3×105W；
（4）则汽车发动机的效率：35% ．
五、作图题（本大题共2小题，共4分）
22、
【解析】
把小球与小球的虚像连接，找出连线的中点；过此中点，作线段的垂直平分线，垂直平分线即是平面镜的位置，在镜面的背面画出短斜线，并标出垂直符号．注意：小球与小球的虚像连接要用虚线，平面镜要用实线，如图所示：
23、
【解析】
由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、99 液化 秒表
【解析】
（1）由图乙知，由表格中数据知，水从第4min开始沸腾，随着加热时间的增长，温度在99保持不变，所以水的沸点是99
（2）沸腾时水中冒出大量的水蒸气，水蒸气遇冷后会液化成小水滴，形成“白气”；
（3）在实验中，还需要用秒表记录时间，所以除了需要温度计外，还需秒表；
25、 正 一 答案见解析
【解析】
根据题中“探究“通过导体的电流与哪些因素有关”的实验时”可知，本题考查探究通过导体的电流与哪些因素有关的实验。考查电路的连接、数据分析、操作过程。根据实验原理和实验现象分析解答。
【详解】
（1）根据实验原理，电压表并联在电阻R两端，因为电源为两节干电池，电源电压为3V，故电压表选择0~3V量程；滑动变阻器串联在电路中，接线柱采用“一上一下”方式连入电路，连图如下：
（2）分析表中数据，电阻一定，当电阻R两端的电压变为原来的几倍，则通过R的电流也变为原来的几倍。故得出的结论是：当电阻一定时，通过导体的电流与电压成正比。
该实验验证了猜想一是正确的。
（3）为了验证猜想二，通过导体的电流大小与导体的电阻有关，应控制电阻两端的电压一定，改变连入电路的定值电阻，实验步骤如下：
将定值电阻依次换为阻值为、、的三个电阻，每换一次电阻，调节滑动变阻器，使电压表的示数保持为不变，记录相应的电流表示数。分析数据，总结结论。
26、确定像的位置 不变 不能 虚
【解析】
（1）实验中使用透明的玻璃板，可以确定像的位置，让蜡烛A的像和蜡烛B重合，这样既能观察到A蜡烛像的同时，也能观察到B蜡烛。
（2）平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小，所以，将蜡烛A逐渐远离玻璃板时，它的像的大小不变。
（3）由于光屏只能接收实像，不能接收虚像，所以，光屏不能接收到蜡烛A的烛焰的像，即说明平面镜成的像是虚像。
xx牌多功能电暖桌
取暖类型
电暖
尺寸
1200×700×580﹣750
取暖挡位
两挡
额定电压
220V
电暖气功率
低温挡
400W
最大采暖面积
20m2
高温挡
2000W
电陶炉功率
1500W
实验序号
1
2
3
4
5
电压
0.6
0.9
1.2
1.5
1.8
0.电流
0.15
0.22
0.30
0.36
0.45
