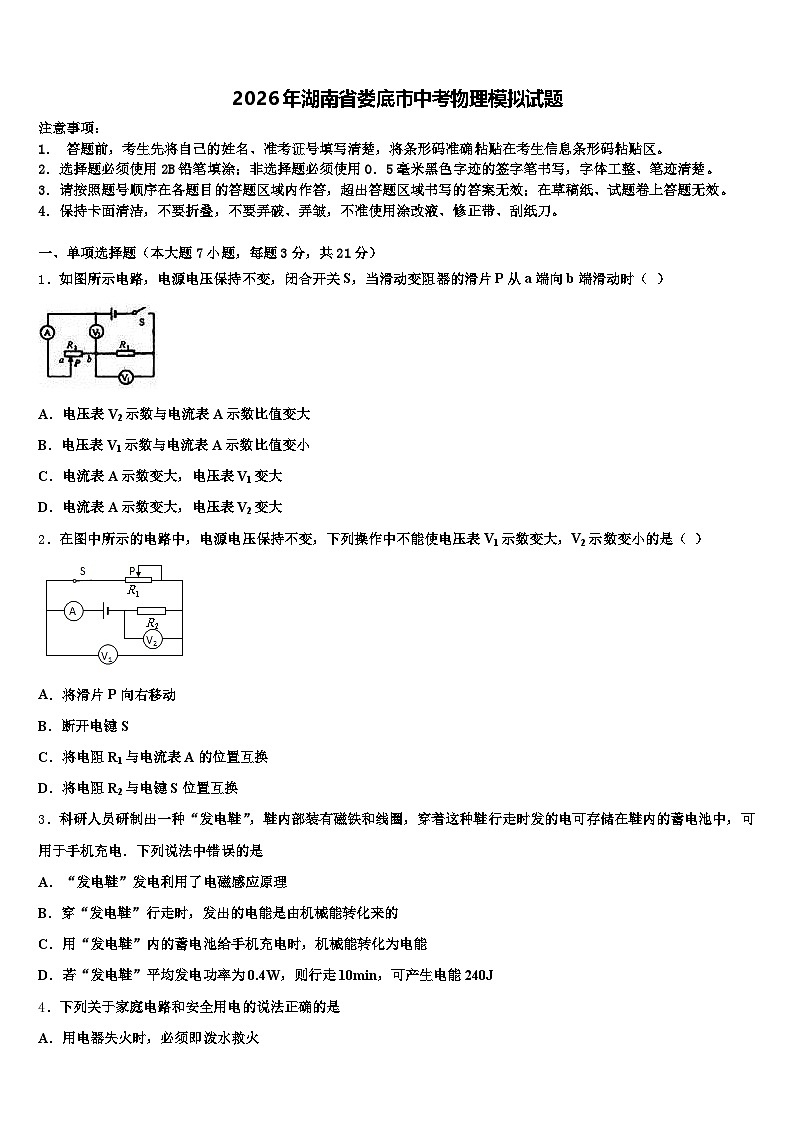

2026年湖南省娄底市中考物理模拟试题（含答案解析）

这是一份2026年湖南省娄底市中考物理模拟试题（含答案解析），共20页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）
A．电压表V2示数与电流表A示数比值变大
B．电压表V1示数与电流表A示数比值变小
C．电流表A示数变大，电压表V1变大
D．电流表A示数变大，电压表V2变大
2．在图中所示的电路中，电源电压保持不变，下列操作中不能使电压表V1示数变大，V2示数变小的是（ ）
A．将滑片P向右移动
B．断开电键S
C．将电阻R1与电流表A的位置互换
D．将电阻R2与电键S位置互换
3．科研人员研制出一种“发电鞋”，鞋内部装有磁铁和线圈，穿着这种鞋行走时发的电可存储在鞋内的蓄电池中，可用于手机充电．下列说法中错误的是
A．“发电鞋”发电利用了电磁感应原理
B．穿“发电鞋”行走时，发出的电能是由机械能转化来的
C．用“发电鞋”内的蓄电池给手机充电时，机械能转化为电能
D．若“发电鞋”平均发电功率为0.4W，则行走10min，可产生电能240J

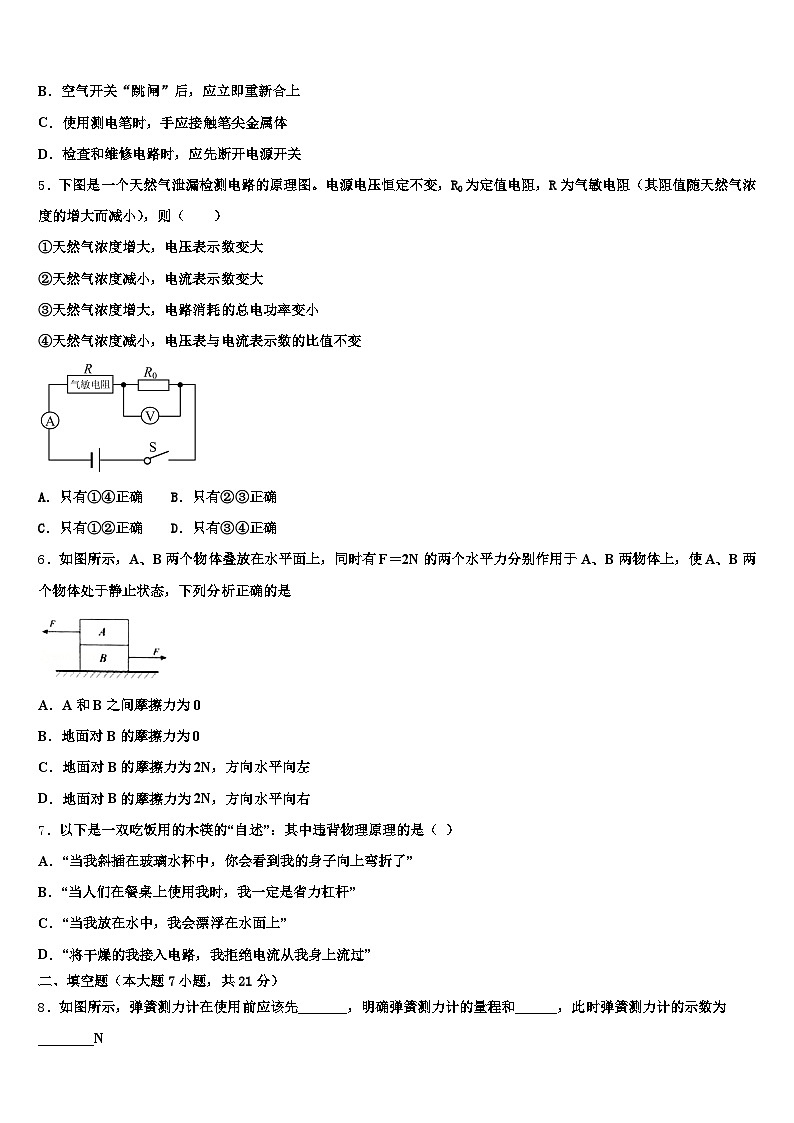

4．下列关于家庭电路和安全用电的说法正确的是
A．用电器失火时，必须即泼水救火
B．空气开关“跳闸”后，应立即重新合上
C．使用测电笔时，手应接触笔尖金属体
D．检查和维修电路时，应先断开电源开关
5．下图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）
①天然气浓度增大，电压表示数变大
②天然气浓度减小，电流表示数变大
③天然气浓度增大，电路消耗的总电功率变小
④天然气浓度减小，电压表与电流表示数的比值不变
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有③④正确
6．如图所示，A、B两个物体叠放在水平面上，同时有F＝2N的两个水平力分别作用于A、B两物体上，使A、B两个物体处于静止状态，下列分析正确的是
A．A和B之间摩擦力为0
B．地面对B的摩擦力为0
C．地面对B的摩擦力为2N，方向水平向左
D．地面对B的摩擦力为2N，方向水平向右
7．以下是一双吃饭用的木筷的“自述”：其中违背物理原理的是（ ）
A．“当我斜插在玻璃水杯中，你会看到我的身子向上弯折了”
B．“当人们在餐桌上使用我时，我一定是省力杠杆”
C．“当我放在水中，我会漂浮在水面上”
D．“将干燥的我接入电路，我拒绝电流从我身上流过”
二、填空题（本大题7小题，共21分）

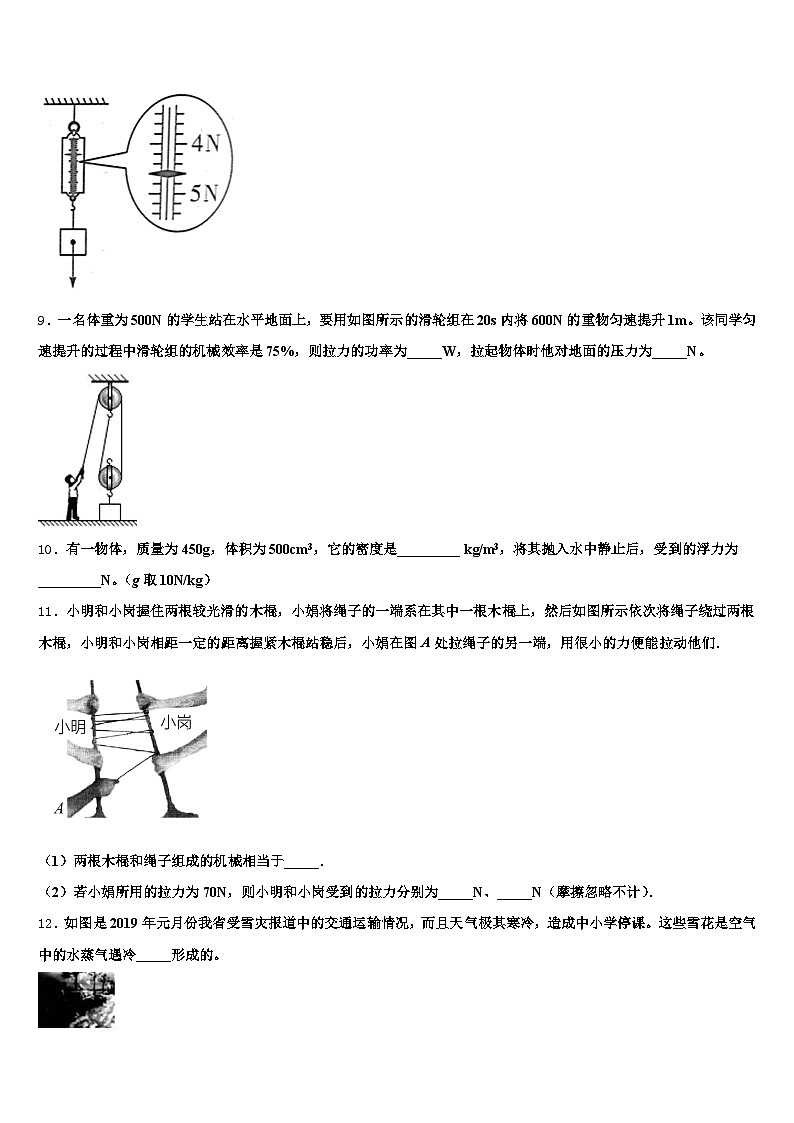

8．如图所示，弹簧测力计在使用前应该先_______，明确弹簧测力计的量程和______，此时弹簧测力计的示数为________N
9．一名体重为500N的学生站在水平地面上，要用如图所示的滑轮组在20s内将600N的重物匀速提升1m。该同学匀速提升的过程中滑轮组的机械效率是75%，则拉力的功率为_____W，拉起物体时他对地面的压力为_____N。
10．有一物体，质量为450g，体积为500cm3，它的密度是_________ kg/m3，将其抛入水中静止后，受到的浮力为_________N。（g取10N/kg）
11．小明和小岗握住两根较光滑的木棍，小娟将绳子的一端系在其中一根木棍上，然后如图所示依次将绳子绕过两根木棍，小明和小岗相距一定的距离握紧木棍站稳后，小娟在图A处拉绳子的另一端，用很小的力便能拉动他们．
（1）两根木棍和绳子组成的机械相当于_____．
（2）若小娟所用的拉力为70N，则小明和小岗受到的拉力分别为_____N、_____N（摩擦忽略不计）．
12．如图是2019年元月份我省受雪灾报道中的交通运输情况，而且天气极其寒冷，造成中小学停课。这些雪花是空气中的水蒸气遇冷_____形成的。
13．小明测量食用油密度步骤如下：①将天平放在水平桌面，游码归零，指针静止时指向分度盘中央刻度线左侧，此时应将平衡螺母向________(左/右)调节；②天平调好后，在质量为20g的空烧杯内倒入适量油，测得烧杯和油的总质量为19g；③将烧杯内的油倒入量筒，读出量筒内油的体积为20mL．则测得油密度为__________g/cm1．按此方法测得油密度___________(小于/等于/大于)油真实密度。
14．每一次物理学的重大发现都会影响人类社会的进步和发展，_____改进了蒸汽机引发了第一次工业革命,法拉第发现了______,促成了发电机的发明,使得大规模用电成为了可能.
三、作图题（共7分）
15．如图所示，分别画出与图中折射光线对应的入射光线．
16．如图所示，要使杠杆AOB在如图所示位置平衡，画出作用在B点的最小动力F1的示意图及其力臂l1．
（_______）
17．如图所示，O为杠杆OA的支点，请画出杠杆的动力臂及所受阻力．
四、实验题（本大题共5小题，共20分）
18．小明在郊游时发现了一块坚硬的矿石，他想用弹簧测力计（量程为5N）、 烧杯、细线等简单器材测量这块矿石的密度．实验过程如下：(ρ水=1.0×101 kg/m1，g取10N/kg）
（1）小明用弹簧测力计直接测量矿石的重力，发现测力计的示数仍不能将矿石提起，因此他改用图甲所示的装置进行了测量；当杠杆水平静止时，弹簧测力计的示数为______N，矿石的质量为______ g．
（2)将该矿石浸没在水中静止时，如图乙所示，仍使杠杆水平静止，记录测力计的示数，根据阿基米德原理可算出该矿石的体积V=_________m1；
（1）矿石的密度ρ矿=_________ kg/m1．
19．小明和小亮同学利用橡皮筋、硬纸板、带指针的挂钩、弹簧测力计等器材，制作一个简易测力计。标注刻度方案一：让橡皮筋在竖直方向自由下垂，当指针稳定时，在指针所指位置标注“0”刻度。再用弹簧测力计拉动挂钩，拉力分别显示为1N、2N、3N、4N时，在指针所指位置分别标注对应的刻度。实验相关数据记录如下表。
(1)请你根据表中的数据，在图中绘制出图象___________。
(2)完成上述实验后，小亮提出了标注刻度的方案二：标注“0”刻度的方法与方案一相同，然后再用弹簧测力计拉动挂钩，使拉力示数为4N，在指针所指位置标注4N的刻度，在0刻度线与4N刻度线之间分成4等份，标出各刻度线和对应的刻度。如果让你利用橡皮筋制作简易测力计，标注刻度时，你会选择方案一还是方案二，并说明理由。___________
20．小云用如图所示装置探究水的沸腾．
组装实验器材时，应按照_____的顺序（选填“自上而下”或“自下而上”）．实验室现有水银温度计（﹣20℃﹣120℃）、酒精温度计（﹣80℃﹣60℃）、体温计、寒暑表等不同种类的温度计，本实验应选用的温度计是_____；实验中，小云观察到水在沸腾前和沸腾时水中气泡的上升情况不同，如图甲、乙所示．表示沸腾前气泡上升情况的是图_____；水沸腾时，烧杯中不停地冒出“白气”，这些“白气”实际上是_____（选填“小冰晶”、“小水滴”或“水蒸气”）；实验完毕，小云撤去酒精灯后发现水继续沸腾了一段时间，原因是_____．
21．小明按照教材中“综合实践活动”的要求制作简易密度计．
（1）取一根粗细均匀的饮料吸管，在其下端塞入适量金属丝并用石蜡封口．塞入适量金属丝的目的是使吸管能竖直_____在液体中，此时密度计受到的浮力_____它的重力（选填“＞”、“＜”或“＝”）．
（2）将吸管放到水中的情景如图（a）所示，测得浸入的长度为H；放到另一液体中的情景如图（b）所示，浸入的长度为h．用、分别表示液体和水的密度，则与、h及H的关系式是＝_____．
（3）小明取来食用油，先用天平和量筒测量其密度，然后再用这个密度计测量．但操作时却出现了如图（c）所示的情形，这是因为密度计的重力大于它所受到的浮力．在不更换食用油和密度计的情况下，你认为可以进行怎样的尝试，才能使密度计能正常测量食用油的密度：_____（写一种就行，合理即可）．
22．小谢同学利用电源、电压表，电流表、导线、开关、标有“10Ω 1A”的滑动变阻器和三个定值电阻（5Ω、10Ω、20Ω）等器材“探究电流与电阻的关系”．
（1）如图甲是小谢连接的实验电路，检查发现电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确；
（____________）
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是_____．
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，其示数为_____A；
（4）把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持_____V不变，该实验得出的结论是：_____；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1
②_____
③未知电阻Rx＝_____（用已知量和测量量的符号表示）．
五、计算题（本大题共2小题，共13分）
23．如图所示，在水平桌面上放置一个平底轻质薄塑料杯，杯子底面积为2×10-3m2，高为0.1m，杯中装满水，水的质量为300g，将体积为100cm3、重为1.8N的小球缓慢的放入水中，当小球静止时（g=10N/kg）求：
水对容器底部的压强； 水对容器底部的压力；小球受到的浮力。
24．如图所示，电源两端电压U为6V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为0.9A．
求：（1）电流表A1的示数I1；
（2）电阻R2的阻值；
（3）电路消耗的电功率P．
六、综合能力题（本大题共3小题，共18分）
25．如图所示，盛有水的轻质薄壁圆柱形容器甲和实心均匀圆柱体乙均放置于水平地面上，它们的底面积分别为1×10﹣1米1和0.5×10﹣1米1．现将两完全相同物块分别放入容器甲中和叠在圆柱体乙的上方，放置前后容器甲、圆柱体乙对水平地面的压强大小p甲、p乙如下表所示。求：
（1）容器甲中原来水的深度。
（1）圆柱体乙的质量。
（3）请根据相关信息判断物块放入甲容器时，水是否溢出，并说明理由。
26．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
在家庭电路它与其他用电器之间是_____联，灯尾金属块必须与_____线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是_____，这些措施都是为了安全用电 白炽灯用久了会发暗，其原因之一是钨丝先升华后_____（填物态变化名称）在灯泡内壁上，影响了玻璃的透光性 原因之二是灯丝变细，电阻变大，在电压不变时，实际功率_____（选填“变大”“变小”或“不变”）．如图乙是光明牌白炽灯的铭牌，则25W表示_____．正常工作20h消耗的电能是_____kW•h．
27．阅读短文，回答文后的问题
按压式瓶盖
在日常生活中，装有洗手液或洗发液的瓶子，其瓶盖都是按压式的，如图所示。按压式瓶盖的工作原理是什么呢？液体是怎么“吸”上来的?
洗手液瓶中有个按压式吸液结构，它由导液管、进液阀门、弹簧、活塞、出液阀门、出液管、储液筒等组成，如图所示，其中进液阀门和出液阀门是塑料小球，进液阀门位于弹簧下端，出液阀门位于活塞上端。使用的时候，通过手向下按压，活塞向下移动，弹簧被压缩使得进液阀门关闭，出液阀门打开，储液筒里的液体从出液管流出瓶外；当手松开时，弹簧恢复原来的自然状态，使得活塞向上移动，出液阀门关闭，进液阀门打开，液体从导液管通过进液阀门进入到储液筒。这样活塞在圆筒中上下往复运动，不断地把液体“吸”出瓶外。
按压式瓶盖的工作原理和_______原理相同。
A．钢笔灌墨水 B．吸尘器 C．帕斯卡裂桶实验 D．汽油机洗手液能被“吸”上来是利用了_______。向下按压后松手时，液体从导液管通过进液阀门进入到储液筒，是因为瓶中气压_______储液筒中气压。（选填“大于”、“小于”或“等于”）如果宇航员在太空舱中按压这种瓶装洗手液瓶盖，_______挤出洗手液。（选填“能”或“不能”）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．由电路图可知，R1和R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；当开关S闭合，滑片由a端向b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表的示数变大；
因电压表V2示数与电流表A示数比值等于滑动变阻器接入电路的阻值，因此比值变小，故A错误；
B．因电压表V1示数与电流表A示数比值等于R1的阻值，所以，滑片移动时，电压表示数与电流表示数的比值不变，故B错误；
C．由U=IR可知，R1两端电压变大，故C正确；
D．因串联电路总电压等于各分电压之和，所以由U2=U﹣U1可知：即电压表V2读数会变小，故D错误。
2、C
【解析】
A．将滑片P向右移动，滑动变阻器接入电路的阻值变大，由串联电路分压的规律可知，滑动变阻器分得的电压变大，R2分得的电压减小，因此电压表V1示数变大，V2示数变小，故A不符合题意；
B．断开电键S后，电压表V1的正负接线柱与电源两极相连，因此电压表V1示数变大，电压表V2的正负接线柱不能与电源两极相连，即电压表V2示数为零，即示数变小，故B不符合题意；
C．将电阻R1与电流表A的位置互换后，电压表V1测量电流表两端电压，因此示数减小为零，电压表V2示数不变，故C符合题意；
D．将电阻R2与电键S位置互换后，电压表V1测量电源电压，因此示数变大；电压表V2测量电键两端电压，因此减小为零，故D不符合题意．
3、C
【解析】
AB、由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应现象制成的．电磁感应现象中，消耗机械能，得到电能，因此发电鞋工作时将机械能转化为电能．故AB正确；夜晚给手机充电过程中，将电能转化为化学能；故C错误；若“发电鞋”平均发电功率为0.4W，所以10min产生的电能为：，故D正确．
故选C
【点睛】本题主要考查了电磁感应原理的应用和电能的计算，明确“发电鞋”的工作原理是解答此题的关键．
4、D
【解析】
A、生活中的水是导体，发现漏电而引起火灾时，不要直接去救援，因为人在救援时可能直接或间接接触火线，故A错误；
B、空气开关“跳闸”，可能是出现了短路，也可能是电流过大，所以空气开关“跳闸”后，应先检修电路，确认无误后再闭合开关，故B错误；
C、使用测电笔时应用手接触笔尾的金属体，手接触笔尖金属体会造成触电事故，故C错误；
D、更换灯泡或维修电路时若不断开电源，容易引发触电事故，故D正确。
5、A
【解析】
试题分析：题目电路是串联电路，电流表测串联电路电流，电压表测定值电阻R0电压。气敏电阻阻值随天然气浓度的增大而减小，天然气浓度增大时，气敏电阻阻值变小，由串联电路电阻特点知电路中总电阻变小，根据欧姆定律，电路中的电流变大，R0电压变大，电压表示数变大；根据P=UI得电路消耗的总功率变大，所以①正确，③错误；天然气浓度减小，气敏电阻阻值变大，由串联电路电阻特点知电路中总电阻变大，根据欧姆定律，电路中的电流变小，R0电压变小，电压表示数变小；电压表与电流表示数的比值为R0阻值，R0为定值电阻不变，所以②错误④正确，故A正确。
【考点定位】动态电路分析、串联电路特点、欧姆定律、电功率
6、B
【解析】
先分析A受力情况，得出B对A的摩擦力大小，在对B进行受力分析，求出地面对B的摩擦力．
【详解】
A处于静止状态，受力平衡，A在水平方向上受水平向左的拉力F和B对A向右的静摩擦力，所以f1＝F＝2N，故A错误；因物体间力的作用是相互的，B对A产生向右的静摩擦力，同时B也受到A对它的摩擦力，大小为2N，方向向左，B同时受向右的拉力F＝2N, 二力平衡，B处于静止状态，故地面对B没有摩擦力，故B正确，CD错误．故选B．
7、B
【解析】
试题分析：A、根据光的折射现象：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．而我们看到的水中的物体的像应该在真实物体的上方；
B、杠杆是一根在力的作用下，能绕固定点转动的硬棒，而动力臂小于阻力臂的杠杆是费力杠杆；
C、根据木材的密度和水的密度大小判断木筷放到水里的漂浮情况；
D、导体能导电，绝缘体不容易导电．
A、由于光的折射，筷子斜插在玻璃杯中时，看到的水面以下的部分都向上偏折，所以看到筷子好像从水面处折断了，本选择项的描述是正确的；
B、筷子在餐桌上使用时，动力臂小于阻力臂，所以是费力杠杆，本选择项的描述是错误的；
C、木材的密度小于水的密度，所以木筷放到水里，会飘浮在水面上，本选择项的描述是正确的；
D、木筷是绝缘体，所以接入电路，电流不能从筷子上流过，本选择项的描述是正确的；
考点：光的折射现象及其应用；杠杆的应用；物体的浮沉条件及其应用；绝缘体
点评：本题考查光的折射、杠杆、密度、导电性等知识，考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力
二、填空题（本大题7小题，共21分）
8、观察指针是否指在零刻线处 分度值 4.6
【解析】
使用弹簧测力计前一定要进行零点校正，要观察指针是否指在零刻线处；要观察测力计的量程和分度值；如图所示的弹簧测力计的量程是0∼5N，一个大格表示的是1N，里面有5个小格，分度值为0.2N.弹簧测力计的示数为：4N+0.6N=4.6N.
9、40 100
【解析】
拉力做的有用功：W有＝Gh＝600N×1m＝600J，
由可得，拉力做的总功：，
拉力的功率：；
由图可知，n＝2，绳端移动的距离：s＝nh＝2×1m＝2m，
由W＝Fs可得，拉力：，
因为物体间力的作用是相互的，所以，物体对他的拉力为F′＝F＝400N，
则拉起物体时他对地面的压力为：F压＝G﹣F′＝500N﹣400N＝100N。
10、0.9×103 4.5
【解析】
物体的密度：
物===0.9g/cm3=0.9103kg/m3；
物水，因此将其抛入水中静止后，物体处于漂浮状态，浮力等于重力，即F浮=G=mg=45010-3kg10N/kg=4.5N；
11、滑轮组 420 490
【解析】
（1）从使用的情况来看，两根木棍和绳子组成的机械相当于滑轮组；
（2）小娟在A处所用的拉力为70N，由图可知小明那端木棍与6段绳子相连，摩擦忽略不计，因此小明受到的拉力：F1=70N×6=420N；小岗那端木棍与7段绳子相连，因此小岗受到的拉力：F2=70N×7=490N。
12、凝华
【解析】
雪是空气中的水蒸气遇冷凝华为固态的冰晶。
13、右； 0.95； 大于。
【解析】
[1]在调节天平平衡螺母时，指针偏向分度盘的哪一侧，就要把平衡螺母向着相反的方向来调，所以偏左应向右来调；
[2]油的质量为：
m=19g-20g=19g，
油的体积为：
V=20cm1，
所以测得油的密度为：
ρ==19g/20cm1=0.95g/cm1；
[1]由于在向量筒倒油时，油不可能全部倒出来，所以体积偏小，故测得的密度大于油真实的密度。
14、瓦特 电磁感应现象
【解析】
每一次物理学的重大发现都会影响人类社会的进步和发展，瓦特改进了蒸汽机，推动了蒸汽机的大量使用，引发了第一次工业革命；法拉第发现了电磁感应现象，促成了发电机的发明，使得大规模用电成为了可能．
三、作图题（共7分）
15、
【解析】
在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
【详解】
通过焦点的光线经凸透镜折射后将平行于主光轴；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如下图示：
16、
【解析】
阻力和阻力臂不变，根据杠杆的平衡条件可知动力臂越长，动力越小，已知O为支点，OB就是最长的动力臂l1，根据杠杆平衡的条件，要使杠杆平衡，动力方向垂直于动力臂向下，据此可画出最小的动力，如图所示：
17、
【解析】
由图知F为动力，过支点O做动力F的垂线段，即为动力臂L1.，重物对杠杆的竖直向下的拉力为阻力，作用点在杠杆上，方向竖直向下。如图所示：
四、实验题（本大题共5小题，共20分）
18、2.2 660 1×10-4 2.2×101
【解析】
(1)由图甲可以知道弹簧测力计的量程为0-5N，分度值为0.2N，因此示数为2.2N，
l1:l2=1:1,又知F1=2.2N, ,并且F1l1=Gl2,所以G===6.6N,
矿石的质量m===0.66kg=660g;
(2)由图丙可以知道,此时弹簧测力计的示数为1.2N，据杠杆平衡条件可得，
F2==1.6N,
因此矿石受到的浮力为：F浮=GF2=;
由F浮=水gV排得矿石的体积：V===110-4m1;
矿石的密度:===2.2×101kg/m1.
19、 方案一，理由为拉力越大，橡皮筋伸长越长，但伸长量跟所受拉力不成正比
【解析】
分析： （1）根据表格中数据进行描点，并用平滑的曲线连接起来；
（2）从图像入手，判断橡皮筋伸长量跟所受拉力的关系，进而再选择方案；
解答： （1）根据表格中数据进行描点，并用平滑的曲线连接起来，如图所示：
（2）根据图像可以看出，橡皮筋伸长量跟所受拉力不成正比，所以选择方案一更合理些。
故答案为： (1).
(2). 方案一，理由为拉力越大，橡皮筋伸长越长，但伸长量跟所受拉力不成正比；
【点睛】该题通过实验探究考查了测力计的制作原理，要求学生具有一定的根据实验数据获取信息的能力，具有一定的难度；给弹簧测力计标刻度是依据了在弹性限度内。
20、自下而上 水银温度计 甲 小水滴 石棉网的温度高于水的沸点，水可以继续吸热
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；体温计的量程在35℃～42℃，家用寒暑表的量程是-20℃～60℃，水银温度计的量程为-20℃～120℃，酒精温度计的量程为-80℃～60℃；而标准大气压下水的沸点是100℃，所以应选择水银温度计；
（2）甲图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；乙图气泡在上升过程中气泡体积增大，所以是沸腾时的情况；烧杯中冒出的“白气”是水蒸气液化形成的小水滴；
（3）刚撤掉酒精灯时，铁圈、石棉网的温度还高于水的温度，所以可以继续吸热，不马上停止沸腾．
21、漂浮 = = 再向容器中加食用油
【解析】
（1）为了让饮料吸管能竖直的漂浮在液体中，吸管下端塞入一些金属丝作为配重，密度计竖直漂浮在液体中，根据物体的浮沉条件，此时受力平衡，密度计受到的浮力就等于它的重力；
（2）由于吸管在（a）、（b）图中均漂浮，根据物体浮沉条件可知， F浮=G，则在水和另一种液体中受到的浮力相等，F浮水=F浮夜，设吸管的底面积为S，即ρ水gSH=ρ液gSh，=
（3）图（c）所示的情形，说明密度计的重力大于浮力，要想使密度计漂浮在液体中，不沉底，应增大排开液体的体积，故应再向容器中加食用油，以提高油的深度．
22、 R断路 0.4 2 电压不变时，电流与电阻成反比 只闭合S，读出电流表示数I2
【解析】
（1）原电路中，电压表电流表串联后再与R并联是错误的，电流表应与R串联，电压表与R并联，改正后如下所示：
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是R断路；
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.4A；
（4）在（3）中，由欧姆定律，电阻的电压为：
U＝IR＝0.4A×5Ω＝2V，研究电流与电阻关系时，要控制电阻的电压不变，故把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持2V不变，该实验得出的结论是：电压不变时，电流与电阻成反比；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1；
②只闭合S，读出电流表示数I2；
③在①中，电流表测两电阻并联的电流；在②中电流表测待测电阻的电流，根据并联电路各支路互不影响，故通过R0的电流为：
I0＝I1﹣I2；
由欧姆定律，定值电阻的电压，即电源电压：
U＝I0R0＝（I1﹣I2）R0；
未知电阻：
Rx＝＝．
五、计算题（本大题共2小题，共13分）
23、（1）1×103Pa；（2）2N ；（3）1N
【解析】
（1）水对容器底部的压强：p底=ρ水gh=1×103kg/m3×10N/kg×0.1m=1×103Pa；
（2）水对容器底部的压力：F底=p底S=1×103Pa×2×10-3m2=2N；
（3）小球的密度：ρ球= =1.8×103kg/m3；
因为ρ球＞ρ水，所以，小球沉底，则小球在水中静止时受到的浮力：F浮=ρ水gV排=ρ水gV=1×103kg/m3×10N/kg×100×10-6m3=1N。
答：（1）水对容器底部的压强是1×103Pa；
（2）水对容器底部的压力是2N；
（3）小球受到的浮力是1N。
24、（1）0.6A（2）20Ω（3）5.4W
【解析】
（1）由图可知，R1与R2并联，电流表A测干路电流，电流表A1测通过电阻R1的电流；
根据并联电路各支路两端的电压相等可知：U1＝U2＝U＝6V；
通过电阻R1的电流为：I1＝＝＝0.6A，即电流表A1的示数为0.6A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
根据I＝可得R2的阻值： R2＝＝＝20Ω；
（3）电路消耗的电功率：P＝UI＝6V×0.9A＝5.4W．
六、综合能力题（本大题共3小题，共18分）
25、（1）0.1m；（1）0.5kg；（3）物块放入甲容器时水没有溢出，理由：物体放入甲容器后对水平地面压强的增加量等于水未溢出时容器对水平地面压强的增加量
【解析】
（1）因轻质薄壁圆柱形容器甲中水对地面的压力和水的重力相等，所以，水对容器底部的压强等于容器对地面的压强，由表格数据可知，原来水对容器底部的压强p甲＝980Pa，由p＝ρgh可得，容器甲中原来水的深度：===0.1m；
（1）由表格数据可知，原来乙对水平地面的压强p乙＝980Pa，因水平面上物体的压力和自身的重力相等，所以，由p＝＝＝可得，圆柱体乙的质量：==0.5kg；
（3）由表格数据可知，物体叠在圆柱体乙的上方后，乙对水平面的压强p乙′＝1960Pa，则物体的重力：G＝△F乙＝△p乙S乙＝（p乙′﹣p乙）S乙＝（1960Pa﹣980Pa）×0.5×10﹣1m1＝4.9N，若物块放入甲容器后水不溢出，则轻质薄壁圆柱形容器甲对水平地面压强的增加量：
△p甲′＝490Pa因p甲′﹣p甲＝1470Pa﹣980Pa＝490Pa＝△p甲′，所以，假设是正确的，即物块放入甲容器时水没有溢出。
26、 (1)并，火，绝缘体 (2)凝华，变小 (3)额定功率是25 W，0.5
【解析】
（1）家庭电路中灯泡与其它用电器都可以单独工作，因此为并联连接；灯尾的金属块与火线相连，零线和螺旋相连．在更换灯泡时，不会接触火线，这样比较安全．灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是绝缘体，这些措施都是为了用电安全．
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，由P=U2/R可知灯泡的实际功率变小，故灯泡变暗．
（3）如图乙是光明牌白炽灯的铭牌，则220V表示额定电压是220V，25W表示额定功率是25W；灯泡正常工作20h消耗的电能：W=Pt=0.025kW×20h=0.5kW•h．
27、A 大气压 大于 能
【解析】
（1）按压瓶盖，瓶内气体被压缩，压强变大，大于外界大气压，洗手液在内外气压差的作用下被“吸”上来，利用的是大气压。
A、在钢笔吸墨水的过程中，挤出管内空气，松开手后，管内气压小于外界大气压，墨水在外界大气压的作用下压入管内，符合题意；
B、吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，不符合题意；
C、帕斯卡裂桶实验是利用了液体压强与深度的关系，与大气压无关，不符合题意；
D、汽油机是将空气与汽油的混合气，在吸气冲程中被吸入汽缸，混合气经压缩点火燃烧而产生内能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能，与大气压无关，不符合题意；
（2）由（1）可知，洗手液能被“吸”上来是利用了大气压；
（3）向下按压后松手时，液体从导液管通过进液阀门进入到储液筒，说明瓶中气压大于储液筒中气压；
（4）因为太空舱内也有空气，而这种瓶装洗手液瓶盖是利用大气压工作的，所以如果宇航员在太空舱中按压这种瓶装洗手液瓶盖能挤出洗手液。
对水平地面的压强
放置之前
放置之后
p甲（帕）
980
1470
p乙（帕）
980
1960
