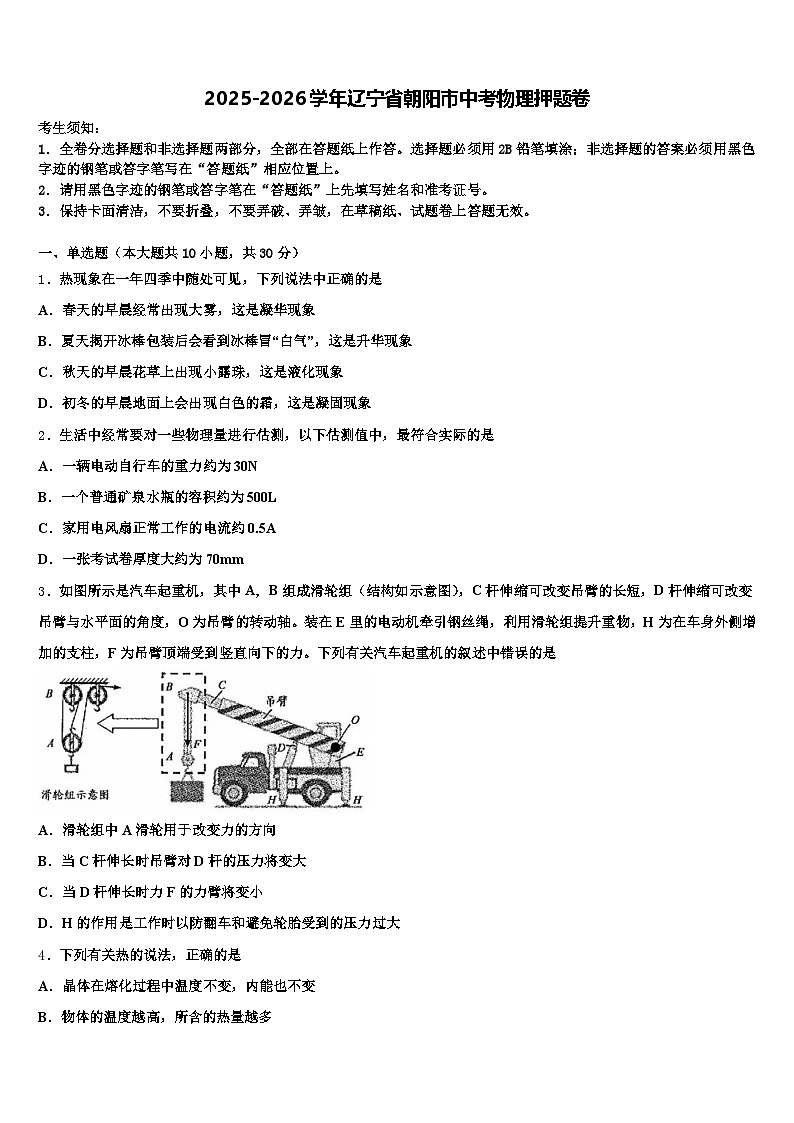

2025-2026学年辽宁省朝阳市中考物理押题卷（含答案解析）

这是一份2025-2026学年辽宁省朝阳市中考物理押题卷（含答案解析），共16页。试卷主要包含了下列有关热的说法，正确的是，物体在液体中受到的浮力大小等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．热现象在一年四季中随处可见，下列说法中正确的是
A．春天的早晨经常出现大雾，这是凝华现象
B．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象
C．秋天的早晨花草上出现小露珠，这是液化现象
D．初冬的早晨地面上会出现白色的霜，这是凝固现象
2．生活中经常要对一些物理量进行估测，以下估测值中，最符合实际的是
A．一辆电动自行车的重力约为30N
B．一个普通矿泉水瓶的容积约为500L
C．家用电风扇正常工作的电流约0.5A
D．一张考试卷厚度大约为70mm
3．如图所示是汽车起重机，其中A，B组成滑轮组（结构如示意图），C杆伸缩可改变吊臂的长短，D杆伸缩可改变吊臂与水平面的角度，O为吊臂的转动轴。装在E里的电动机牵引钢丝绳，利用滑轮组提升重物，H为在车身外侧增加的支柱，F为吊臂顶端受到竖直向下的力。下列有关汽车起重机的叙述中错误的是
A．滑轮组中A滑轮用于改变力的方向
B．当C杆伸长时吊臂对D杆的压力将变大
C．当D杆伸长时力F的力臂将变小
D．H的作用是工作时以防翻车和避免轮胎受到的压力过大

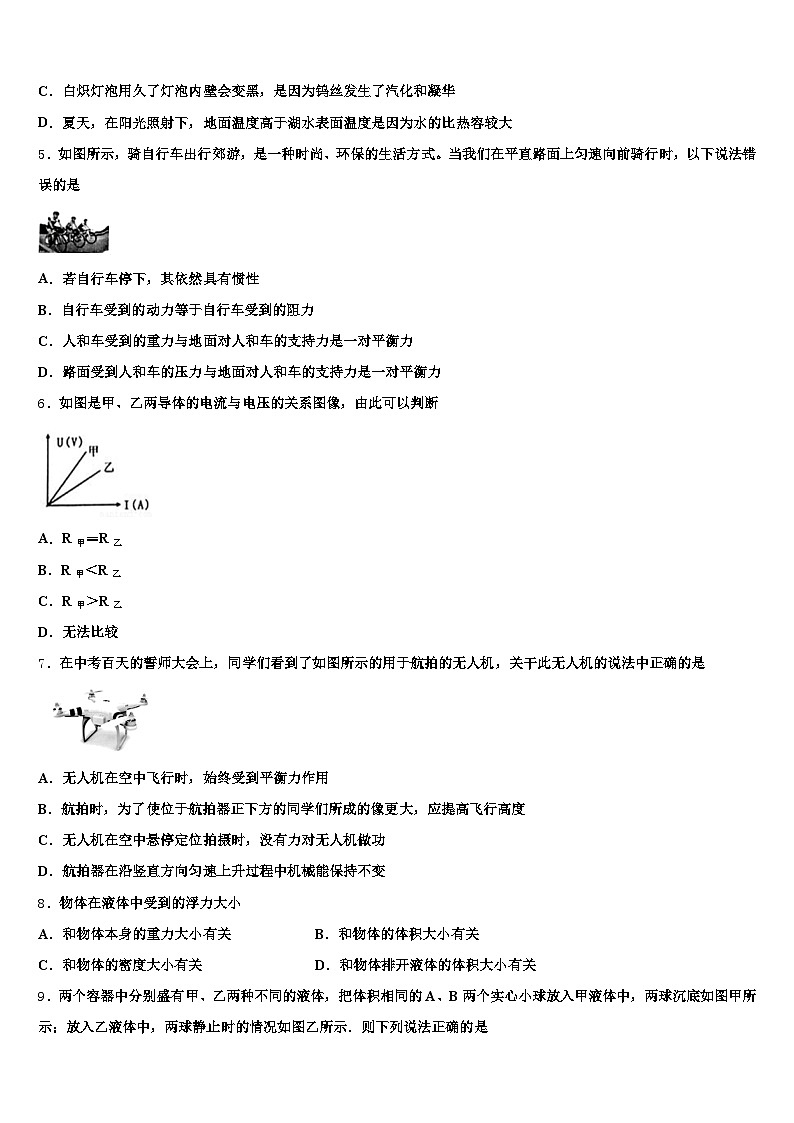

4．下列有关热的说法，正确的是
A．晶体在熔化过程中温度不变，内能也不变
B．物体的温度越高，所含的热量越多
C．白炽灯泡用久了灯泡内壁会变黑，是因为钨丝发生了汽化和凝华
D．夏天，在阳光照射下，地面温度高于湖水表面温度是因为水的比热容较大
5．如图所示，骑自行车出行郊游，是一种时尚、环保的生活方式。当我们在平直路面上匀速向前骑行时，以下说法错误的是
A．若自行车停下，其依然具有惯性
B．自行车受到的动力等于自行车受到的阻力
C．人和车受到的重力与地面对人和车的支持力是一对平衡力
D．路面受到人和车的压力与地面对人和车的支持力是一对平衡力
6．如图是甲、乙两导体的电流与电压的关系图像，由此可以判断
A．R甲＝R乙
B．R甲＜R乙
C．R甲＞R乙
D．无法比较
7．在中考百天的誓师大会上，同学们看到了如图所示的用于航拍的无人机，关干此无人机的说法中正确的是
A．无人机在空中飞行时，始终受到平衡力作用
B．航拍时，为了使位于航拍器正下方的同学们所成的像更大，应提高飞行高度
C．无人机在空中悬停定位拍摄时，没有力对无人机做功
D．航拍器在沿竖直方向匀速上升过程中机械能保持不变
8．物体在液体中受到的浮力大小
A．和物体本身的重力大小有关B．和物体的体积大小有关
C．和物体的密度大小有关D．和物体排开液体的体积大小有关

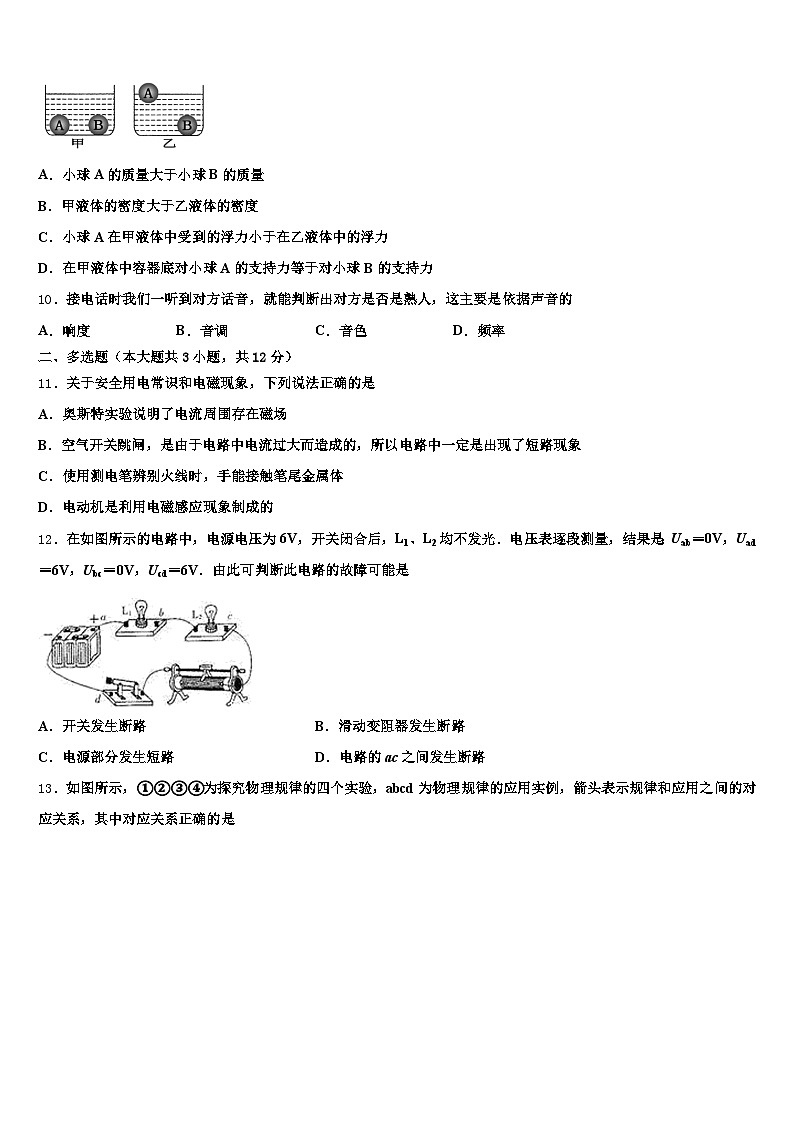

9．两个容器中分别盛有甲、乙两种不同的液体，把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲所示；放入乙液体中，两球静止时的情况如图乙所示．则下列说法正确的是
A．小球A的质量大于小球B的质量
B．甲液体的密度大于乙液体的密度
C．小球A在甲液体中受到的浮力小于在乙液体中的浮力
D．在甲液体中容器底对小球A的支持力等于对小球B的支持力
10．接电话时我们一听到对方话音，就能判断出对方是否是熟人，这主要是依据声音的
A．响度B．音调C．音色D．频率
二、多选题（本大题共3小题，共12分）
11．关于安全用电常识和电磁现象，下列说法正确的是
A．奥斯特实验说明了电流周围存在磁场
B．空气开关跳闸，是由于电路中电流过大而造成的，所以电路中一定是出现了短路现象
C．使用测电笔辨别火线时，手能接触笔尾金属体
D．电动机是利用电磁感应现象制成的
12．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．电压表逐段测量，结果是：Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V．由此可判断此电路的故障可能是
A．开关发生断路B．滑动变阻器发生断路
C．电源部分发生短路D．电路的ac之间发生断路
13．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用之间的对应关系，其中对应关系正确的是
A．B．
C．D．
三、填空题（本大题共5小题，共10分）
14．一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应串联一个_____Ω的电阻。
15．太阳能来自于太阳内部的_____（选填“核裂变”或“核聚变”）过程；太阳能属于_____（选填“可再生”或“不可再生”）能源。
16．如图为某举重运动员在0.5 s内由支撑到将杠铃举起所拍摄的两张照片，已知杠铃质量为100 kg，则杠铃重为__________N．已知照片中杠铃的实际直径是40 cm，根据照片可推算出该运动员在上述过程中对杠铃做功的平均功率约为__________W．（g取10N/kg）
17．小芳和妈妈到位于抚州城东抚河之畔的著名古楼——拟岘台游玩时，用单反相机拍了两张照片，如图所示，如果拍摄这两张照片时的照相机镜头的焦距相同，则在拍完甲照片后改拍乙照片时，应将照相机______（选填“靠近”或“远离”）拍摄对象，同时_____（选填“增大”或“减小”）照相机暗箱的长度。
18． “共享单车”已经走进扬州的大街小巷，为人们的生活带来了很多方便。使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用_______来传递信息的。用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了__________的原理。
四、计算题（本大题共3小题，共29分）
19．某电热水瓶容量为2L，有加热和保温两档，该电热水瓶装满初温为20℃的水接在家庭电路中，它正常工作时的功率和时间关系如图所示．（外界大气压强为1个标准大气压，计算结果保留一位小数）求：
保温时通过电热水瓶的电流是多少？若通电10min恰好将水烧开，则加热时电热水瓶的热效率是多少？
20．学校兴趣小组的同学自制了一台电烘箱，电烘箱的技术参数及设计的简化电路图如下，R1和R2均为电热丝且电阻值恒定．求：
（1）电烘箱在高温档正常工作时每分钟产生的热量．电热丝R1的阻值．电烘箱在低温档正常工作时，R2的功率．
21．某同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 3W”，滑动变阻器R的滑片P从B端移动到A端的过程中，经过灯的电流与其两端电压关系如图所示。闭合开关S，当滑动变阻器两端电压是2V时，求：
（1）调光灯的实际功率；
（2）滑动变阻器接入电路的阻值。
五、作图题（本大题共2小题，共4分）
22．请在图中画出小球所受弹力的示意图。
（_____）
23．如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．
六、实验探究题（本大题共3小题，共15分）
24．在“探究某物质熔化规律”的实验时，利用如图甲所示装置对该物质进行加热，每隔相同时间记录一次温度计的示数，并观察该物质的状态。如图乙是根据记录的数据绘制的温度随时间变化的图象。（试管内的物质在相同时间内吸收的热量相同，且加热过程中物质的质量不变。）
将该固体物质和温度计放入试管中，再将试管放在盛水的大烧杯中，这样加热固体的好处是_____。根据图象可知，这种物质是_____（选填“晶体”或“非晶体”），它的熔化过程用了_____min。该物质在固态时的比热容与液态时的比热容之比是_____。
25．用“排水集气法”测量空气密度．主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量m1；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量m2；
⑥调整瓶的高度，使瓶外水面相平，测量瓶内空气柱的高度h；
⑦利用密度公式算出集气瓶内空气密度．
（1）篮球在放气过程中，球内空气质量_____，空气密度_____．（填“减小”或“不变”）
（2）若瓶内水面明显高于水槽内水面，需要缓慢地_____（填“向上提或向下压”）集气瓶，直至瓶内外水面相平．
（3）当瓶内外水面相平时，瓶内外气压_____，此时瓶内外空气密度相等．
（4）空气密度ρ=_____．（用所测物理量表示）
（5）实验中要求篮球体积不发生明显变化，是为了减小_____（填“重力”或“浮力”）对质量测量的影响．
26．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3. 8 V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1 A”，图甲所示是该实验小组没有连接完整的电路。
（1）请你用笔线代替导线，在图甲中把电路连接完整。
（_____）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为________A，小灯泡的额定功率为_________W。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向____（选填“左”或“右”）端滑动。
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是_____。
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏_________（选填 “大”或“小”）。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
“春天的早晨经常出现大雾”、“夏天揭开冰棒包装后会看到冰棒冒“白气””和“秋天的早晨花草上出现小露珠”都是液化现象，“初冬的早晨地面上会出现白色的霜”是凝华现象．答案C．
2、C
【解析】
A．一辆电动自行车的重力约为300N，故A不符合实际；
B．一个普通矿泉水瓶的容积约为500mL，故B不符合实际；
C．家用电风扇电功率约为100W， 家庭电路的电压为220V，所以通过的电流I=≈0. 5A. 故C符合实际；
D．一张考试卷厚度大约为70μm，故D不符合实际；
3、A
【解析】A. 如图滑轮组中A滑轮由三段绳子拉着，所以是为了省力，B部分的右侧定滑轮用于改变力的方向，故A错误；
B. 如图，当C杆伸长时，吊臂受到竖直向下的力F不变，但力臂会变长，根据杠杆平衡条件知，吊臂对D杆的压力将变大，故B正确；
C. 当D杆伸长时，吊臂与水平面的夹角增大，力F的力臂将变小，故C正确；
D. H与地面的支援点比车辆宽，可以防止工作时翻车，且H与地面支援时，轮胎会离开地面，从而避免轮胎受到的压力过大，故D正确；
故A错误，符合题意。
点睛：关键是杠杆平衡条件的应用，要理解当D杆伸长时吊臂与水平面的夹角增大，力F的力臂为，所以夹角增大时，力臂变小。
4、D
【解析】
试题分析：晶体在熔化过程中吸收热量，温度保持不变，内能增加，A错误；热量是在热传递的过程中，吸收或放出热量的多少，是一个过程量，不能说含有，B错误；白炽灯泡用久了灯泡内壁会变黑，是因为钨丝发生了升华和凝华，C错误；夏天，在阳光照射下，地面温度高于湖水表面温度是因为水的比热容较大，D正确．
考点：熔化、升华与凝华、比热容
点评：解决本题的关键是熟知比热容是物质的一种特性，与质量、体积都无关，属于中等难度．
5、D
【解析】
A．一切物体都有惯性，当自行车停下时，同样具有惯性，故正确；
B．在平直路面上匀速向前骑行时，自行车受到的动力与自行车受到的阻力是一对平衡力，大小相等，故正确；
C．把人和车看做一个整体，人和车受到的重力与地面对人和车的支持力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，是一对平衡力，故正确；
D．路面受到人和车的压力作用在地面上，地面对人和车的支持力作用在车上，二力作用在两个物体上，不是一对平衡力，故错误。
6、C
【解析】
根据图像，可知甲乙两个电阻是定值电阻，并且甲电阻大于乙电阻．
7、C
【解析】
A、无人机只有在空中匀速直线飞行或悬停时，才受到平衡力作用，故A错误；
B、航拍时，为了使位于航拍器正下方的同学们所成的像更大，应减小物距，即降低飞行高度，故B错误；
C、无人机在空中悬停定位拍摄时，有力，但没有距离，故没有做功，故C正确；
D、航拍器在沿竖直方向匀速上升过程中，速度不变，动能不变，高度变大，重力势能变大，机械能变大，故D错误．
8、D
【解析】
根据阿基米德原理可知，物体在水中受到的浮力大小只与排开液体的体积V排有关，故ABC错误，D正确为答案．
点睛：浸在液体中的物体受到竖直向上的浮力，浮力的大小等于排开液体的重力．浮力的大小只与液体的密度、排开液体的体积有关，与其他因素无关．正确理解阿基米德原理是解答的关键；
9、C
【解析】
A、在乙液体中，A漂浮，则A的密度小于乙液体的密度；B下沉，B的密度大于乙液体的密度；比较可知，A的密度小于B的密度；两个小球的体积相同，根据m=ρV，A的质量小于B的质量，故A错误；
B、A、B实心小球在甲液体中均下沉，则甲液体的密度均小于两个小球的密度，由A选项可知，乙液体的密度大于A的密度，所以甲液体的密度小于乙液体的密度，故B错误；
C、由图可知，在甲液体中A球下沉，则GA＞F浮甲，在乙液体中A漂浮，GA=F浮乙，所以F浮甲＜F浮乙，故C正确；
D、由G=mg可知GA＜GB，由于A、B在甲液体中都沉底，两球的体积相同，排开液体的体积相同，由F浮=ρgV排可得，两球在甲液体中受到的浮力相同，则根据G=F浮+F支 可知支持力F支=G-F浮，所以，F支A＜F支B，故D错误．
10、C
【解析】
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调是声音的高低，由振动频率决定；响度是声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。我们通过听声音就能判断出是谁在说话，主要是依据声音的音色不同，故ABD错误，C正确。
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、奥斯特最早发现放在将通电导线放在小磁针上方时，小磁针发生了偏转，说明通电导线周围存在磁场，故A正确；
B、空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故B错误；
C、使用测电笔辨别火线时，手一定接触笔尾金属体，一定不要接触笔尖金属体，故C正确；
D、动机是利用通电导体在磁场中受力而运动的现象制成的，故D错误。
12、AB
【解析】
该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路；
用电压表逐段测量，结果是Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V；因为Ucd＝6V，且为电源电压，因此cd之间出现断路现象．故可能是开关发生断路或滑动变阻器发生断路，故AB正确．
13、ABC
【解析】
A、流速越大的地方压强越小，飞机的升力就是根据此原理，故A正确；
B、船闸是利用连通器的原理工作的，故B正确；
C、杆秤利用了杠杆的原理，故C正确；
D、潜水艇靠改变自身的重力来实现浮沉，故利用的原理是不相同的，故D错误。
三、填空题（本大题共5小题，共10分）
14、10
【解析】
一只小灯泡正常发光时电压为8V，现将该小灯泡接在12V的电源上，根据串联电路的电压规律，电阻分得的电压为：U串＝U-UL＝12V-8V＝4V，灯泡正常发光的电流为0.4A，由串联电路的电流规律和欧姆定律可得，串联电阻的阻值：R串＝＝10Ω。
15、核聚变 可再生
【解析】
由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；太阳能可以从自然界中源源不断的得到，因此它属于可再生能源。
16、1000 1200
【解析】
已知
杠铃上升的距离：
所以：
因此，本题正确答案是：1000 1200
【点睛】(1)已知了杠铃的质量,代入重力计算公式,即可求解第一问;
(2)可先对杠铃在竖直方向上移动的距离进行估测,由图可以知道,杠铃上升的距离为杠铃的直径加上半径的高度,然后代入功率的计算公式中进行求解即可.
17、靠近 增大
【解析】
照相机镜头利用凸透镜成倒立缩小实像的原理工作。
图中从甲到乙，人像变大，根据凸透镜的成像规律可得，像距应增大，物距应减小，所以改拍乙照片时，拍照者应靠近拍照对象，同时镜头前伸，增大照相机暗箱的长度即像距。
点睛：重点是凸透镜成像规律的应用，掌握物距和像距变化时像的变化情况，当物距减小时，像距增大，像也会变大，这里的像变大，是与之前比变大，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大，像距小于物距，像就缩小。
18、电磁波 电磁感应现象
【解析】
手机依靠电磁波来传递信息的；发电机是依据电磁感应原理工作的，在发电的过程中车轮转动，将车轮的机械能转化为电能。
四、计算题（本大题共3小题，共29分）
19、（1）1.8A；（3）93.3%
【解析】
试题分析：（1）由图示可知，保温瓶保温时消耗的电功率为400W，所以可知保温时通过电热水瓶的电流I=P/U=1.8A；（2）通电10min消耗的电能为W="Pt=0.2kWh=" 7.2×105J；烧开水时水所吸收的热量为Q吸=cm（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J，所以可知电热水瓶的热效率为热水瓶效率：η=Q吸/W≈93.3%．
考点：电功率；热效率
20、（1）66000J（2）44Ω（3）264W
【解析】
由电路图知道，当S1 和S2 均闭合时，R2短路，电路中只有R1，设电路的功率为P1；当只闭合S1 时，R1与R2串联，根据电阻的串联，电路的总电阻R=R1 +R2；由知道，P1＞P2 ，所以，P1为高温档电功率，P2 为低温档电功率；
（1）由表格中数据知道，高温档电路的电流I1 =5A，电压为U=220V，所以，电烘箱在高温档正常工作时，每分钟可产生的热量是：Q=W=UI1t=220V×5A×60s=6.6×104 J；
（2）由表格中数据知道，高温档电路的电流是I1 =5A，电压是U=220V，由欧姆定律知道，电热丝R1的阻值是：；
（3）由表格中数据知道，电烘箱在低温档时正常工作时的电流I2 =2A，由欧姆定律知道，电路的总电阻是： =110Ω，
由串联电阻的规律知道，R2 =R-R1 =110Ω-44Ω=66Ω，
所以，R2 的功率是：P2 =I2 2 ×R2 =（2A）2 ×66Ω=264W．
21、（1）1.6W；（2）5Ω
【解析】
（1）当S闭合，滑片滑至最左端后，滑动变阻器连入电路的电阻为零，只有灯泡工作，灯泡两端的电压就是电源电压，根据I=可知通过电路的电流最大，由图像可知电流最大时，灯泡两端的电压是6V，电源电压U=UL=6V，滑动变阻器两端电压是2V时，灯泡两端的电压U1=U-U滑=6V-2V=4V，由图像可知，当灯泡两端的电压U1=4V时，对于的电流I=0.4A，灯的实际功率P=U1I=4V×0.4A=1.6W；
（2）根据串联电路电流的规律可知通过变阻器的电流为0.4A，滑动变阻器接入电路的阻值R滑==5Ω。
答：（1）调光灯的实际功率是1.6W；
（2）滑动变阻器接入电路的阻值是5Ω。
五、作图题（本大题共2小题，共4分）
22、
【解析】
据图可知，此时小球所受的弹力有两个，即线对小球的拉力，第二个是墙对小球的支持力，如下图：
23、
【解析】
磁铁上端为N极，下端为S极，根据安培定则可知，电源的左端为负极，右端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示．
六、实验探究题（本大题共3小题，共15分）
24、受热均匀 晶体 6
【解析】
（1）将装有固体物质的试管放在盛有水的大烧杯中加热，是为了使固体受热均匀，此方法叫做水浴法加热；
（2）不管是晶体还是非晶体，在熔化过程中都要吸收热量，从图象上看，BC段时温度保持60℃不变，所以该物质的熔点是60℃，是晶体；该物质的熔化从第2min开始，一直到第8min结束，其熔化过程用了6min，BC段是熔化过程，处于固液共存状态；
（3）由Q＝cm△t，可得c＝，因为AB段和CD段物质的质量m相同，由图象知，升高的温度不同，AB段升高40℃，CD段升高20℃，比值为2：1，加热时间之比为1：2，所以吸收的热量之比为1：2，从而计算得比热容之比＝＝＝。
25、减小 减小 向下压 相等 浮力
【解析】
（1）篮球在放气过程中，球内空气质量减小，而篮球体积不变，根据ρ＝知，空气密度减小；（2）若瓶内水面明显高于水槽内水面，说明里面的气压高于外界大气压，因此应缓慢地向上提集气瓶，使气体体积变大，气压变小，直至瓶内外水面相平；（3）当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等．（4）原来球和气体的总质量为m1，排出空气后，剩余气体与篮球的总质量为m2，则排出空气的质量为m＝m1﹣m2；排出空气的体积V＝Sh；则空气的密度为：ρ＝；（5）根据F浮＝ρ气gV知，实验中要求篮球体积不发生明显变化，是为了减小浮力对质量测量的影响．
（1）篮球在放气过程中，球内空气质量减小，根据ρ＝ 判断密度的变化；（2）一定质量的气体，体积越小，气压越大；（3）当瓶内外水面相平时，瓶内外气压相等；（4）实验用排水法来测量排出的气体，根据篮球中的总质量与剩余质量的差可求出排出气体的质量，从而根据密度公式求出空气的密度．（5）根据F浮＝ρ气gV分析解答．
26、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：
(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
故选B；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动。
(5)灯在不同电压下的功率不同，故不需要多次测量求平均值；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的。
额定电压
220 V
正常工作电流
高温档
5A
低温档
2A
