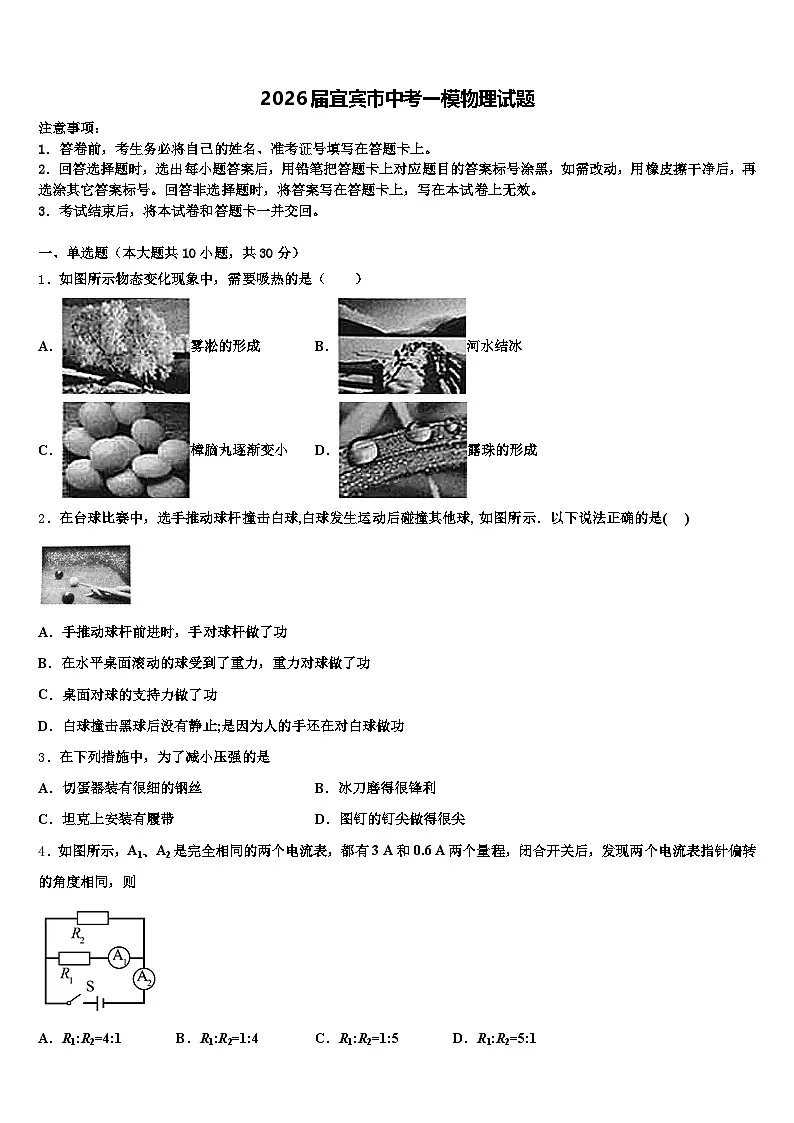

2026届宜宾市中考一模物理试题（含答案解析）

这是一份2026届宜宾市中考一模物理试题（含答案解析），共17页。试卷主要包含了下列有关电磁转换的说法正确的是，下列说法中，正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成B．河水结冰
C．樟脑丸逐渐变小D．露珠的形成
2．在台球比赛中，选手推动球杆撞击白球,白球发生运动后碰撞其他球, 如图所示．以下说法正确的是( )
A．手推动球杆前进时，手对球杆做了功
B．在水平桌面滚动的球受到了重力，重力对球做了功
C．桌面对球的支持力做了功
D．白球撞击黑球后没有静止;是因为人的手还在对白球做功
3．在下列措施中，为了减小压强的是
A．切蛋器装有很细的钢丝B．冰刀磨得很锋利
C．坦克上安装有履带D．图钉的钉尖做得很尖
4．如图所示，A1、A2是完全相同的两个电流表，都有3 A和0.6 A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则
A．R1:R2=4:1B．R1:R2=1:4C．R1:R2=1:5D．R1:R2=5:1

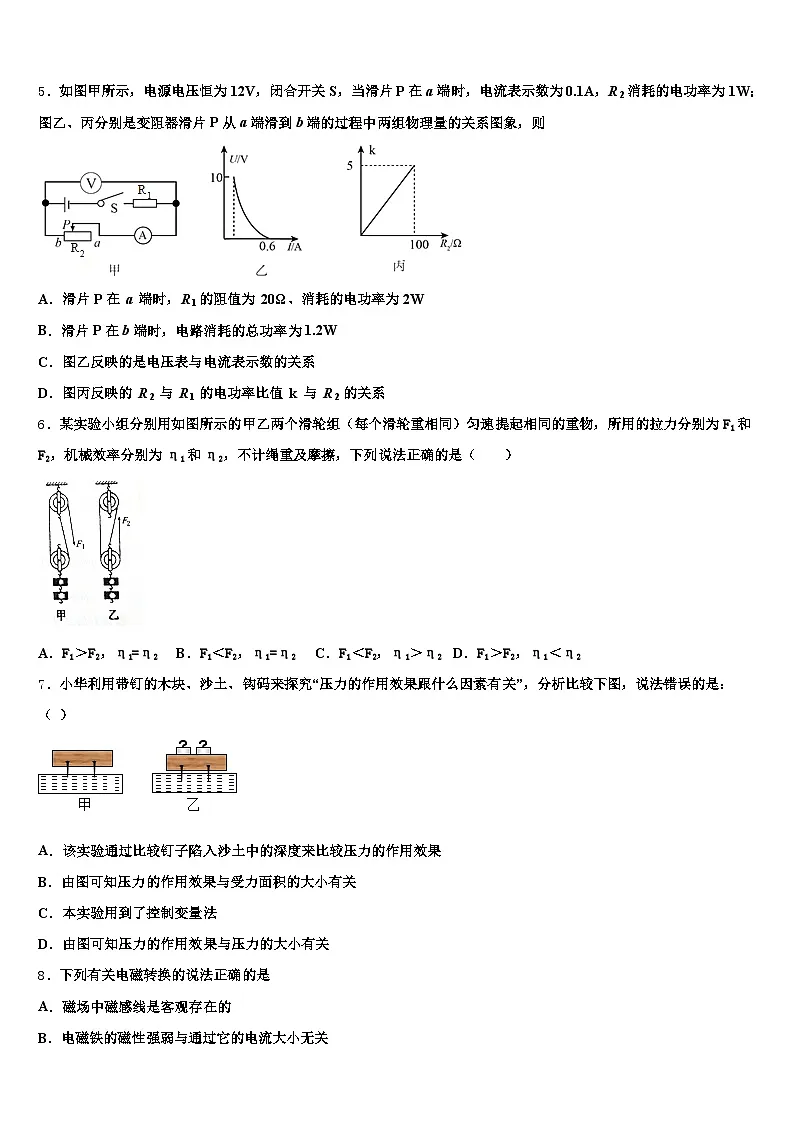

5．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R 2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则
A．滑片P在 a 端时，R 1的阻值为 20Ω、消耗的电功率为2W
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图乙反映的是电压表与电流表示数的关系
D．图丙反映的 R 2 与 R 1 的电功率比值 k 与 R 2 的关系
6．某实验小组分别用如图所示的甲乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物，所用的拉力分别为F1和F2，机械效率分别为η1和η2，不计绳重及摩擦，下列说法正确的是（ ）
A．F1＞F2，η1=η2B．F1＜F2，η1=η2C．F1＜F2，η1＞η2D．F1＞F2，η1＜η2
7．小华利用带钉的木块、沙土、钩码来探究“压力的作用效果跟什么因素有关”，分析比较下图，说法错误的是： （ ）
A．该实验通过比较钉子陷入沙土中的深度来比较压力的作用效果
B．由图可知压力的作用效果与受力面积的大小有关
C．本实验用到了控制变量法
D．由图可知压力的作用效果与压力的大小有关
8．下列有关电磁转换的说法正确的是
A．磁场中磁感线是客观存在的
B．电磁铁的磁性强弱与通过它的电流大小无关

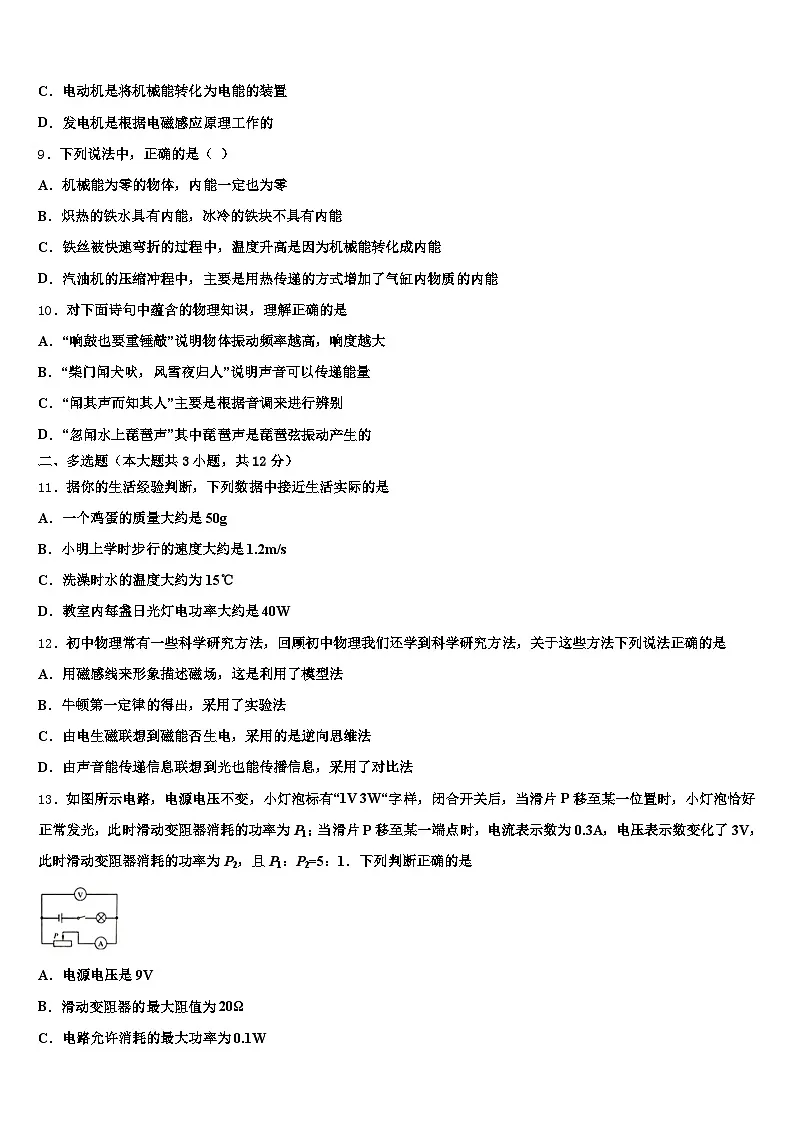

C．电动机是将机械能转化为电能的装置
D．发电机是根据电磁感应原理工作的
9．下列说法中，正确的是（ ）
A．机械能为零的物体，内能一定也为零
B．炽热的铁水具有内能，冰冷的铁块不具有内能
C．铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能
D．汽油机的压缩冲程中，主要是用热传递的方式增加了气缸内物质的内能
10．对下面诗句中蕴含的物理知识，理解正确的是
A．“响鼓也要重锤敲”说明物体振动频率越高，响度越大
B．“柴门闻犬吠，风雪夜归人”说明声音可以传递能量
C．“闻其声而知其人”主要是根据音调来进行辨别
D．“忽闻水上琵琶声”其中琵琶声是琵琶弦振动产生的
二、多选题（本大题共3小题，共12分）
11．据你的生活经验判断，下列数据中接近生活实际的是
A．一个鸡蛋的质量大约是50g
B．小明上学时步行的速度大约是1.2m/s
C．洗澡时水的温度大约为15℃
D．教室内每盏日光灯电功率大约是40W
12．初中物理常有一些科学研究方法，回顾初中物理我们还学到科学研究方法，关于这些方法下列说法正确的是
A．用磁感线来形象描述磁场，这是利用了模型法
B．牛顿第一定律的得出，采用了实验法
C．由电生磁联想到磁能否生电，采用的是逆向思维法
D．由声音能传递信息联想到光也能传播信息，采用了对比法
13．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是
A．电源电压是9V
B．滑动变阻器的最大阻值为20Ω
C．电路允许消耗的最大功率为0.1W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.92W
三、填空题（本大题共5小题，共10分）
14．如图所示的通电螺线管中，螺线管的右端为_________极．
15．（1）如图，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力将活塞迅速下压，筒内空气温度升高，硝化棉燃烧，筒内空气的内能改变是通过_______的方式实现的，该过程能量转化的特点与汽油机_______冲程的能量转化相同。
（2）一单缸四冲程汽油机，飞轮转速为3000r/min，则1s对外做功_______次，若其效率为30％，消耗100g汽油可对外做功_______J。
（3）汽油机工作时，通常都用水进行冷却，这是利用了_______的特点。若冷却用水共为5kg，则水由20℃升高到100℃时吸收______J热量（q汽油=4.6×107J/kg）。
16．有一物体，质量为450g，体积为500cm3，它的密度是_________ kg/m3，将其抛入水中静止后，受到的浮力为_________N。（g取10N/kg）
17．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的_______立的像。凸透镜焦距范围是______________。
18．如图所示，小华制作了一个简易的密度计：他选择一根长饮料吸管，将一些铜丝从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在_________方向，密度计在液体中漂浮时，受到的浮力_________重力(选填“大于”、“等于"或“小于”)．把密度计放入水中，露出水面的长度是8cm，再将密度计放入某液体中，露出液面的长度是7cm，则此液体的密度_________ρ水(选填“大于”、“等于"或“小于”)．
四、计算题（本大题共3小题，共29分）
19．用图所示的滑轮装置把重为10N的物体在5秒内匀速向上提高2米。不计绳子和滑轮之间的摩擦，求：
①绳子自由端的拉力F所做的功W。
②拉力F的功率。
20．如图甲电路，电源电压为9V且保持不变，小灯泡标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：
（1）小灯泡正常发光时电阻为多少欧？
（2）当电流表的示数为0.7A时，此时小灯泡的电功率为多少瓦？
（3）当电压表的示数为2V时，滑动变阻器连入的阻值是多少欧姆？
21．现有某型号的家用电热水器，具有高、低温两档的自动调温功能，其额定电应为220V，内部电路由电阻丝R1、R2和开关S1、S2组成.其中R1=55Ω，当S1闭合时处于低温档，功率为220W，再闭合S2处于髙温档，功率为1100W.求：
（1）请你结合自己所学的电学知识推测出电热水器内部电路情况，在虚线框内画出电路图.
（____）
（2）R2的电阻值是多少？_____
（3）用该电热水壶在高温挡时加热1kg水，水由20℃加热到100℃需要6min，求该电热水壶的加热效率._____[c=4.2×103J/（kg·℃）]
五、作图题（本大题共2小题，共4分）
22．如图所示，杠杆在水平位置平衡，货物A重200N，若拉力F1为动力，请在图中画出杠杆所受阻力F2的示意图及动力F1对支点O的力臂l1；
（__________）
23．如图所示，请用笔画线代替导线将电路连接起来，要求：L1与L2并联，电流表测L1的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗．
________
六、实验探究题（本大题共3小题，共15分）
24．我们知道滑轮组的机械效率与动滑轮的自重有关，那么用杠杆提升物体时，杠杆的机械效率是否与杠杆的自重有关呢？为了弄清这个问题，小明进行了下面的探究．
（1）小明将一个质量均匀的铁管一端固定，把重为4N的物体挂在铁管的中点，然后用弹簧测力计竖直提起铁管的另一端，使物体上升的距离为4cm，弹簧测力计的示数如图甲所示，此时拉力大小是__________N，弹簧测力计上升的距离是__________cm，此时杠杆的机械效率是__________．
（2）小明将铁管内装满沙子，铁管的两端都密封好，然后又重复了步骤（1）中的实验，拉力大小如图乙所示，此时图乙中杠杆的机械效率是__________．
（3）由以上实验我们可以得出：当杠杆悬挂位置不变，拉力方向不变时，杠杆的机械效率与杠杆的自重__________（选填“有关”或“无关”）．
（4）实际上影响杠杆机械效率大小的还有其他因素，请猜想：杠杆的机械效率还可能与__________（答案合理即可）有关．
25．小明看到医生在给病人输液时，手指轻弹输液管，有气泡向上运动，但他发现气泡在不同位置上升的决慢是不同的，气泡上升的速度与哪些因素有关呢？为了探究气泡运动速度与倾斜角的关系，小明使用如图甲所示的装置进行实验，测出玻璃管在不同倾斜角下气泡运动的速度，情况如下表：
液体：自来水液柱长度：30cm 气泡长度：4.1mm
根据上述数据．请回答下列问题：
（1）当θ角为0度时，气泡运动的平均速度是_____m/s．
（2）请根据记录的数据在如图乙中先描点，再用平滑的曲线画出速度随倾斜角θ的图象．________
（3）随θ角的减小气泡运动速度是_____．
26．小杰同学在探究“光的反射规律”时将一块平面镜放在水平桌面上，再把一张硬纸板竖直放在平面镜上，让一束光线贴着纸板沿EO方向入射，如图甲所示；
小杰想探究反射光线、入射光线和法线是否在同一平面内，应将纸板_____（选填“A”或“B”）绕ON向前或向后弯折；改变入射角大小做三次实验后得出数据如下表，结论为________________；当入射光垂直于镜面入射时，此时反射角为_______度．
（3）另一同学也把一束光贴着纸板A射到O点（如图乙所示），但纸板并未与平面镜垂直，此时反射光线、入射光线和法线______（选填“在”或“不在”）同一平面内，此时______（选填“能”或“不能”）在纸板B上观察到反射光线．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇，需要放出热量，不符合题意；
B．河水结冰，是液体凝固成固体的现象，需要放热，不符合题意；
C．樟脑丸变小是固体樟脑丸遇热升华为气态，而变小，需要吸热，符合题意．
D．露珠的形成是空气中的水蒸气液化成的小水珠，放热，不符合题意．
2、A
【解析】
做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上通过的距离，二者缺一不可．手推动球杆前进时，有力也有距离，所以手对球杆做了功，故A正确；由于重力的方向与小球运动的方向垂直，所以，重力对小球不做功，故B错误；桌面对球的支持力的方向与小球的运动方向垂直，所以，支持力对小球不做功，故C错误；白球撞击黑球后没有静止，而是继续运动，是因为白球具有惯性，不是手对白球有力的作用，更不是对白球做功，故D错误，故选A．
3、C
【解析】
A、切蛋器装有很细的钢丝，是在压力一定时，通过减小受力面积来增大压强；不合题意；
B、冰刀磨得很锋利，是在压力一定时，通过减小受力面积来增大压强；不合题意；
C、坦克上安装有履带，是在压力一定时，通过增大受力面积来减小压强；符合题意；
D、图钉的钉尖做得很尖，是在压力一定时，通过减小受力面积来增大压强；不合题意。
4、A
【解析】
A1测量R1的电流，A2测量干路电流，并联电路干路电流等于各支路电流之和，指针偏转角度相同，两个电流表使用的量程一定不同．A2是使用0﹣3A的量程，A1是使用的0﹣0.6A的量程．A2的示数是A1示数的5倍，所以I=5I1，
根据并联电路干路电流等于各支路电流之和得：I2=4I1，
根据R=得：
∴R1：R2=：=I2：I1=4I1：I1=4：1．
故选A．
5、D
【解析】
由电路图知道，两电阻串联，电压表测R2的电压，电流表测电路中的电流，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率是1W，由串联电路电流的规律及P＝I2R知道，故R滑大＝＝100Ω；
AC、P在a端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反映的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系，C选项中，由于关系搞反了，故C错误；
当 P在a端时，由图乙知道，电压表示数为10V，由串联电路电压的规律知道，R1的电压是：U1＝12V﹣10V＝2V，由分压原理知道，，所以，R1＝R滑大＝×100Ω＝20Ω；R1消耗的电功率是：P1＝＝0.2W，故A错误；
B、滑片P在b端时，电路中的电流为0.6A，电路消耗的总功率是：P＝UI＝12V×0.6A＝7.2W，故B错误；
D、由串联电路电流的规律及P＝I2R知道，R2 与 R1 的电功率比值是：k＝，将R1＝20Ω代入解得：k＝，即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，即图丙反映的是R2与R1的电功率比值k 与R2的关系，故D正确．
6、A
【解析】
不计绳重及摩擦，则拉力F=（G物+G动），由图可知n1=2，n2=3，则绳子受的拉力：F1=（G物+G动），F2=（G物+G动），故F1＞F2；动滑轮重相同，提升的物体重和高度相同，W额=G动h，W有用=G物h，所以，利用滑轮组做的有用功相同、额外功相同，总功相同，则由η=可知，滑轮组的机械效率相同，即η1=η2，故应选A．
7、B
【解析】
A．压力的作用效果就是压强，钉子陷入的越深，说明受到的压强越大，钉陷入的越浅，说明受到的压强越小，故A正确；
BD．图中的受力面积大小相等，只是压力大小不同，所以由图可知压力的作用效果与压力的大小有关，故B错误，D正确；
C．本题是保持受力面积不变，研究压力的作用效果与压力大小的关系，所以是控制变量法，故C正确．
8、D
【解析】
A中的磁场是客观存在的，而磁感线是不存在的；B中电磁铁的磁性强弱与线圈匝数、电流的大小均有关；C中电动机是将电能转化为机械能的装置；D的说法是正确的，发电机是根据电磁感应的原理工作的．
9、C
【解析】
AB．一切物体都具有内能，内能不可能为零，故AB错；
C．铁丝被快速弯折的过程中，通过做功的方式使物体内能增加的，机械能转化成内能，故C正确；
D．压缩冲程是通过做功的方式增加物质的内能的，故D错．
10、D
【解析】
A、响鼓也要重锤敲，说明物体振幅越大，响度越大，故错误；
B、听到狗的叫声，知道人回来了，这说明声音能传递信息，故错误；
C、不同的人说话声音的音色不同，所以闻其声而知其人主要是根据声音的音色来判断的，故错误；
D、声音是由物体的振动产生的，琵琶声是琵琶弦振动产生的，故正确．
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A、10个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在50g左右，故A符合实际；
B、中学生正常步行的速度在4km/h＝4×m/s≈1.1m/s左右，接近1.2m/s，故B符合实际；
C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能低到15℃，故C不符合实际；
D、家用电风扇的功率是40W，教室中日光灯的功率与此差不多，在40W左右，故D符合实际。
12、AC
【解析】
A、磁场客观存在，但看不到摸不着，用磁感线来形象地描述磁场，这是利用了模型法．故A正确；
B、牛顿第一定律是在实验的基础上通过推理得出的，不单是实验．故B错误；
C、根据电生磁，联想到磁能否生电，采用的是逆向思维法．故C正确；
D、由声音能传播信息联想到光也能传播信息，采用了类比法．故D错误．
13、AB
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
AB．设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=IL===0.5A，滑动变阻器消耗的功率为：P1=(U-UL)I=(U-1V)×0.5A-------①；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处，变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U-1V+3V=U-3V，此时滑动变阻器消耗的功率为：P2=U滑I′=(U-3V)×0.3A------②；已知P1:P2=5:1----③；联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A正确，B正确；
C．灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故C错误；
D．由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率PL=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U′L=1V-3V=3V，此时灯泡消耗的电功率：P′L=U′LI′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：，△P=PL-P′L=3W-0.9W=2.1W，故D错误．
三、填空题（本大题共5小题，共10分）
14、N
【解析】
使用安培定则，右手握住通电螺线管，四指指向电流方向，大拇指指向螺旋N极．
【详解】
根据图示中电流方向，用右手握住螺线管，四指指向电流方向朝下，大拇指指向右侧为螺线管N极；
题考查安培定则，其内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为螺线管N极方向．
15、做功 压缩 25 1.38×106 水的比热容大 1.68×106
【解析】
（1）在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力迅速向下压活塞，看到的现象是硝化棉燃烧起来；说明对筒内气体做功，使空气的内能增大，温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相似；
（2）已知飞轮转速为3000r/min=50r/s，一个工作循环活塞往复2次，曲轴转动2周，对外做功1次，故该汽油机1s内对外做功25次；汽油燃烧放出的热量：Q=mq=0.1kg×4.6×107J/kg=4.6×106J，汽油机对外做的功为：W=4.6×106J×30%=1.38×106J；
（3）由于水的比热容大，质量相同的水和其它物质相比，升高相同的温度，水吸热多，冷却效果好，所以，汽油机工作时，通常都用水进行冷却；水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×5kg×（100℃-20℃）=1.68×106J。
16、0.9×103 4.5
【解析】
物体的密度：
物===0.9g/cm3=0.9103kg/m3；
物水，因此将其抛入水中静止后，物体处于漂浮状态，浮力等于重力，即F浮=G=mg=45010-3kg10N/kg=4.5N；
17、倒 8cm-15cm
【解析】
由题意知，成像时物距大于像距，成倒立缩小的实像，此时物距大于二倍焦距即 ①，像距在一倍焦距到二倍焦距之间即 ②，由①②两式可得焦距的范围为8cm-15cm。
18、竖直 等于 <
【解析】
将一些铜丝从下端塞入作为配重，并用石蜡封口，目的是使重心降低，让密度计竖直漂浮在液体中；由物体浮沉条件知道，密度计在液体中漂浮时，受到的浮力等于重力；因为密度计不管是在水中还是在液体中，都是漂浮状态，所以，F浮水=F浮液=G，由F浮=ρgV排知道，ρ水 gS（h液-1cm）=ρ液 gSh液 ， 所以此液体的密度小于水的密度．
四、计算题（本大题共3小题，共29分）
19、①20J；②4W
【解析】
①使用定滑轮不能改变力的大小，不计摩擦，拉力等于物体重力，则物体拉力：F=G=10N；拉力做功：W=Fs=10N×2m=20J；
②拉力的功率：P===4W.
20、（1）小灯炮正常发光时电阻为6Ω．（2）当电流表的示数为1.7A时，小灯泡的电功率为2.1W（3）滑动变阻器接入电路的阻值约为14Ω．
【解析】
试题分析：（1）小灯泡L标有“6V 6W”，小灯炮正常发光时：RL=（UL）2′PL=（6V）2′6W =6Ω；（2）小灯泡L和R串联，电流表A的示数：I′=I′L=1．7A时，由图乙可知：U′L=3V，小灯泡的实际电功率：P′L=U′LI′L=3V×1．7A=2．1W；（3）小灯泡L和R串联，电压表V的示数：U′′L=2V时，由图乙可知：I′′=I′′L=1．5A，U="9V-2V=7V" ，R=14Ω．
考点：欧姆定律；电功率
21、 220Ω 84.8%
【解析】
（1）根据题意知道，电热水器具有高、低温两档，额定电应为220V，电路由电阻丝R1、R2和开关S1、S2组成.，所以 R1、R2应是并联，且S1在干路，S2控制高温档，当两电阻都通电时，为高温档，只有一个电阻通电为低温档；又因为其中R1=55Ω，若只有R1，则由 知道，功率是880W，故低温档时是R2通电，所以，电热水器内部电路如下：
（2）由于当S1闭合时处于低温档，功率为220W，由知道，
R2的电阻值是：
（3）用该电热水壶在高温挡时加热6min，消耗的电能是： =3.96×105J
1kg水吸收的热量是： =3.36×105J
所以，该电热水壶的加热效率是： =84.8%
五、作图题（本大题共2小题，共4分）
22、
【解析】
物体A所受重力的大小为200N，此时杠杆所受阻力等于A对杠杆压力；先将F1反向延长，再过O点向F1的作用线做垂线，垂线段的长就是该力的力臂。如图所示：
23、
【解析】
由题可知，L1和L2并联，开关S应控制干路，即开关位于干路中；变阻器与L2串联控制其亮度，滑动变阻器的滑片向右滑动时，L2变暗，因此滑动变阻器应将A接线柱接入电路中；电流表测通过L1的电流，因此电流表串联在支路L1上，一般小灯泡电流小于0.6A，故量程可选0～0.6A；电压表测灯泡L2两端的电压，因此电压表并联在L2两端，电源电压4.5V，所以电压表量程应选0﹣15V量程；从电源的正极开始，先将电源、灯泡L1与电流表、开关S依次连接，再将L2与变阻器串联后并联在L1和电流表支路的两端，最后将电压表并联在L2两端，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、2.5 8 80% 62.5% 有关 提升物体的重力
【解析】
（1）图中测力计分度值为0.1N，测力计的示数为2.5N，物体悬挂的位置在杠杆中点，弹簧测力计在另一端，以O为支点，根据几何关系可知，当物体上升4cm时，弹簧测力计上高度为物体上升高度的一倍，即为8cm；滑轮组的机械效率：
（2）图中测力计分度值为0.1N，测力计的示数为3.2N，所以其机械效率为：
（3）对比（1）（2）可知，当杠杆自重发生改变时，其它变量不变时，其滑轮组机械效率发生改变，所以杠杆的机械效率与杠杆的自重有关；
（4）杠杆的机械效率可能与所提升物体的重力有关或O点与杠杆之间的摩擦有关．
25、0.012 先变大再变小
【解析】
（1）当θ角为0度时，气泡运动的平均速度为；
（2）根据表格中的数据在坐标系中描出不同角度对应的速度的点，然后用平滑曲线连接；如图所示：
（3）根据表格中数据可以看出，当夹角为45度时，气泡运动的速度最大，所以结合图象可知：随θ角的减小气泡运动速度先变大后变小．
故答案为（1）0.012；（2）如图所示；（3）先变大后变小．
本题考查探究物体的运动速度与倾角的关系，会根据速度公式计算速度的大小，同时会根据题中所给信息分析问题解决问题．
26、B 反射角等于入射角 0 在 不能
【解析】
（1）若想探究反射光线、入射光线和法线是否在同一平面内，应将纸板B绕ON向前或向后弯折，若纸板上不能显示光线，则可以证明三线是共面的；
（2）改变入射角大小做三次实验后将测得的数据记录在右表中，根据数据可得出结论反射角等于入射角，当入射光垂直于镜面入射时，此时反射角为0度
（3）若纸板并未与平面镜垂直，把一束光贴着纸板A射到O点，法线将会不在硬纸板上，所以在硬纸板上不能看到反射光线，但此时反射光线、入射光线和法线仍在同一平面内．
夹角θ/度
85
75
65
55
45
35
25
15
5
0
运动时时间t/s
32.3
20.0
15.3
12.5
11.6
11.8
12.5
14.5
19.5
25
平均速度v（cm/s）
0.93
1.50
1.96
2.40
2.59
2.54
2.40
2.07
1.54
实验次数
入射角
反射角
1
15°
15°
2
30°
30°
3
70°
70°
