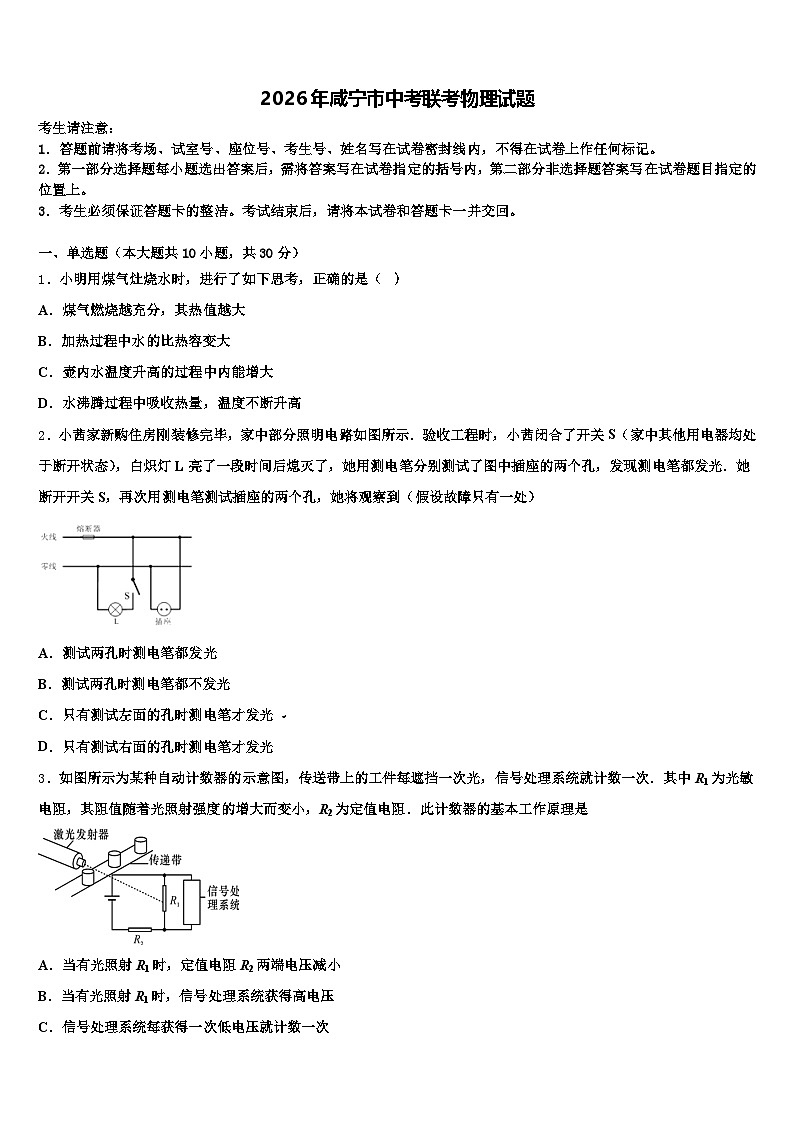

2026年咸宁市中考联考物理试题（含答案解析）

这是一份2026年咸宁市中考联考物理试题（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁， “白日不到处，青春恰自来，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．小明用煤气灶烧水时，进行了如下思考，正确的是（ ）
A．煤气燃烧越充分，其热值越大
B．加热过程中水的比热容变大
C．壶内水温度升高的过程中内能增大
D．水沸腾过程中吸收热量，温度不断升高
2．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光
D．只有测试右面的孔时测电笔才发光
3．如图所示为某种自动计数器的示意图，传送带上的工件每遮挡一次光，信号处理系统就计数一次．其中R1为光敏电阻，其阻值随着光照射强度的增大而变小，R2为定值电阻．此计数器的基本工作原理是
A．当有光照射R1时，定值电阻R2两端电压减小
B．当有光照射R1时，信号处理系统获得高电压
C．信号处理系统每获得一次低电压就计数一次
D．信号处理系统每获得一次高电压就计数一次

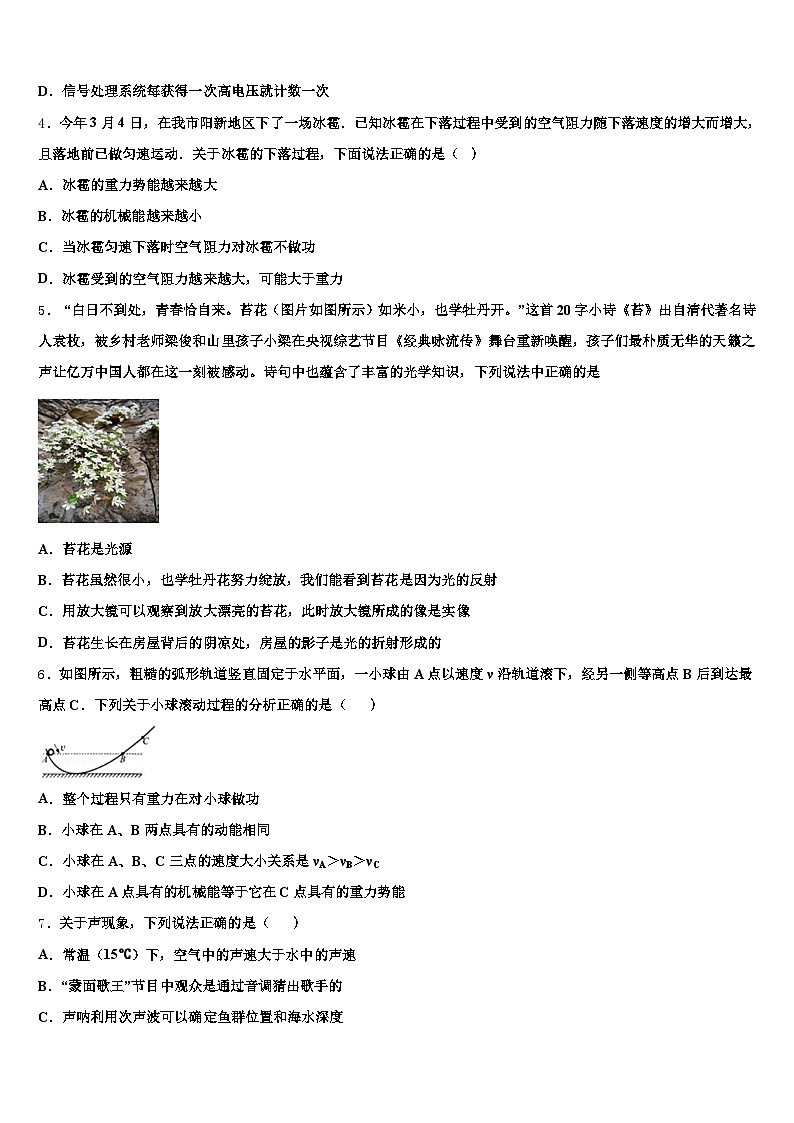

4．今年3月4日，在我市阳新地区下了一场冰雹．已知冰雹在下落过程中受到的空气阻力随下落速度的增大而增大，且落地前已做匀速运动．关于冰雹的下落过程，下面说法正确的是（ ）
A．冰雹的重力势能越来越大
B．冰雹的机械能越来越小
C．当冰雹匀速下落时空气阻力对冰雹不做功
D．冰雹受到的空气阻力越来越大，可能大于重力
5． “白日不到处，青春恰自来。苔花（图片如图所示）如米小，也学牡丹开。”这首20字小诗《苔》出自清代著名诗人袁枚，被乡村老师梁俊和山里孩子小梁在央视综艺节目《经典咏流传》舞台重新唤醒，孩子们最朴质无华的天籁之声让亿万中国人都在这一刻被感动。诗句中也蕴含了丰富的光学知识，下列说法中正确的是
A．苔花是光源
B．苔花虽然很小，也学牡丹花努力绽放，我们能看到苔花是因为光的反射
C．用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是实像
D．苔花生长在房屋背后的阴凉处，房屋的影子是光的折射形成的
6．如图所示，粗糙的弧形轨道竖直固定于水平面，一小球由A点以速度ν沿轨道滚下，经另一侧等高点B后到达最高点C．下列关于小球滚动过程的分析正确的是（ ）
A．整个过程只有重力在对小球做功
B．小球在A、B两点具有的动能相同
C．小球在A、B、C三点的速度大小关系是νA＞νB＞νC
D．小球在A点具有的机械能等于它在C点具有的重力势能
7．关于声现象，下列说法正确的是（ ）
A．常温（15℃）下，空气中的声速大于水中的声速
B．“蒙面歌王”节目中观众是通过音调猜出歌手的
C．声呐利用次声波可以确定鱼群位置和海水深度
D．汽车排气管上安装消声器是在声源处减弱噪声

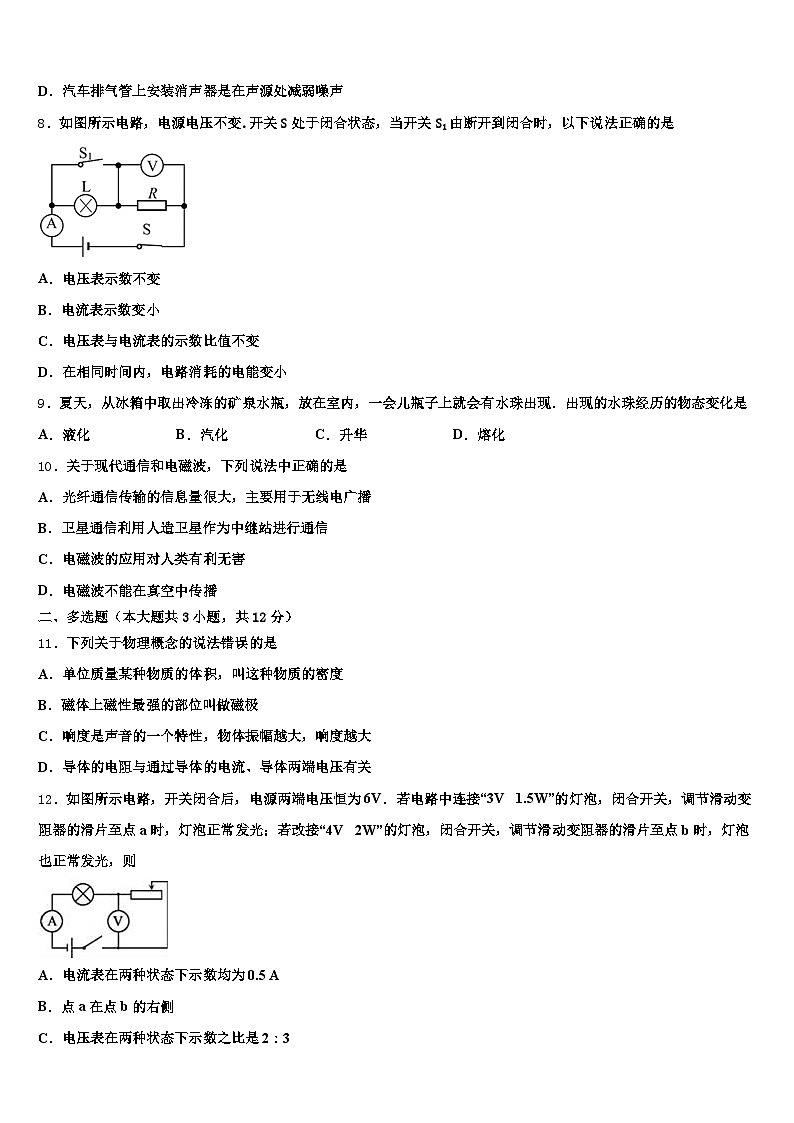

8．如图所示电路，电源电压不变.开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是
A．电压表示数不变
B．电流表示数变小
C．电压表与电流表的示数比值不变
D．在相同时间内，电路消耗的电能变小
9．夏天，从冰箱中取出冷冻的矿泉水瓶，放在室内，一会儿瓶子上就会有水珠出现．出现的水珠经历的物态变化是
A．液化B．汽化C．升华D．熔化
10．关于现代通信和电磁波，下列说法中正确的是
A．光纤通信传输的信息量很大，主要用于无线电广播
B．卫星通信利用人造卫星作为中继站进行通信
C．电磁波的应用对人类有利无害
D．电磁波不能在真空中传播
二、多选题（本大题共3小题，共12分）
11．下列关于物理概念的说法错误的是
A．单位质量某种物质的体积，叫这种物质的密度
B．磁体上磁性最强的部位叫做磁极
C．响度是声音的一个特性，物体振幅越大，响度越大
D．导体的电阻与通过导体的电流、导体两端电压有关
12．如图所示电路，开关闭合后，电源两端电压恒为6V．若电路中连接“3V 1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V 2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则
A．电流表在两种状态下示数均为0.5 A
B．点a在点b的右侧
C．电压表在两种状态下示数之比是2：3
D．两种状态下，电路中灯泡与滑动变阻器的总功率相同
13．下列关于能量和能源的叙述中，正确的是
A．生态系统达到平衡状态时，能量的输入与输出保持相对平衡
B．洋流蕴藏着巨大的能量，其主要来源于太阳能
C．水力发电是利用水的势能转化为动能
D．氢能源是一种很有发展前途的清洁能源
三、填空题（本大题共5小题，共10分）
14．在2015年9月3日的阅兵式上，步伐整齐的三军仪仗队中的任意两个战士都是相对________的；在训练中某战士用了2 min行进了约150 m，则该战士的行进速度约为________m/s．
15．如图是汽车拉力赛途经的一段“S”形水平弯道，为了更安全，现场观众不应站的位置是图中_____（选填“甲”、“乙”、“丙”或“丁”），你做出判断依据的定律是_____。
16．进入泸州市古蔺黄荆老林风景区时，我们闻到了花香，这是花香分子的_____现象；不能随意丢弃饮料瓶，因为透明饮料瓶内进入水后，相当于一个凸透镜，对太阳光有_____作用，容易引发火灾。
17．电热水器使用三线插头，分别与火线、零线和______线相连，小红家的电热水器内装有50kg的水，将其单独接入家庭电路中，热水器工作正常，要使热水器的水升高10℃，则这些水吸收的热量为_______J；在此过程中，热水器的热效率为70%，则如图所示的电能表的转盘会转过_________转．（不计热损失，c水=4.2×103J/(kg·℃）
18．路由器是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是_____（选填“串联”或“并联”）的，你的判断的依据是_____．
四、计算题（本大题共3小题，共29分）
19．特高压输电技术是指电压等级在750kV交流和±500kV直流之上的更高一级电压等级的输电技术，包括交流特高压输电技术和直流特高压输电技术两部分．特高压交流输电，是指1000kV以上电压等级的交流输电工程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点．目前，对特高压交流输电技术的研究集中在线路参数特性和传输能力、稳定性、经济性以及绝缘与过电压电晕及工频电磁场等方面．“西电东送”就是将我国西部发电厂发出的电传输到我国东部，由发电厂输出的电功率是一定的，它决定于发电机的发电能力．根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小；反之亦然．输电线路的电能损耗主要是输电线的电流热效应，输电线损失的热功P＝I2R，所以采用输电线的电阻要尽量小，如果线路中电流降低到原来，那么线路中损失的热功率就减少为原来，因此提高电压可以很有效地降低输电线路中的热功率损失．特高压交流输电，是指_____kV及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、_____和经济性等特点．设发电厂的输出功率P0＝1.1×108W，输电线路上的总电阻为5Ω，若采用110kV超高压输送电能，输电线路的电流为_____A，输电线路损失的热功率P1＝_____W，其与发电厂的输出电功率之P1：P0＝_____．若采用1100kV特高压输送电能，输电线路损失的热功率P2＝_____W，与特高压输送电能损失的热功率之P2：P0＝_____，所以采用特高压远距输电可以大大降低输电线路的_____损失．若想使输电线路中的热功率损耗为零，还可采用_____做为输电线材料．
20．小铭用轻质绳子将水中物体匀速提升到空中．他所用的拉力F和物体上升距离s的关系如图乙所示，不计水的阻力．求：
物体离开水面后在空中上升1m，小雨做的功是多少?小铭的质量是60kg，每只脚的着地面积为2dm2，物体离开水面后在空中上升时；小铭对地面的压强是多少?物体的密度是多少?
21．一个额定功率为1000W的电热水壶装有1.5kg初温为20℃的水。正常工作将水烧开（100℃）所用时间为10min，则水吸收的热量为多少J，该电热水壶的效率为多少（已知水的比热容为）
五、作图题（本大题共2小题，共4分）
22．在图所示的电路的内，填上适当的电表符号，使开关S闭合时两灯均能发亮．
23．如下图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图．
（_____）
六、实验探究题（本大题共3小题，共15分）
24．在探究“凸透镜成像规律”的实验中．
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm．
（2）如图乙，光屏上呈现清晰的像，此像的性质是_____的实像．若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像．
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_____处能观察到烛焰的像．
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．则该眼镜是_____眼镜（近视/远视）．
25．如图甲是小明同学探究“水的沸腾”实验装置．
小明加热水至沸腾，温度计示数如图乙，为_____℃．移去酒精灯，水停止沸腾后，用注射器将气体压入烧瓶再次加热，如图丙．发现水重新沸腾时，温度计的示数高于图乙的示数，说明_____．小明用相同的火力，利用图丙的装置分别在不同条件下做了几次实验，并绘制温度随时间变化的关系图线如图丁．造成a、b图线不同的原因是两次实验所用水的_____不同；导致b、c图线不同的操作是_____．
26．在“测量小灯泡电功率”的实验中（小灯泡标有“2.5 V”字样）：
（1）如图甲所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______________）
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是__．
（3）某次实验中，测得电路中电流、电压如图乙所示，此时电流表的示数为___A，电压表的示数为__V，小灯泡的实际功率为__W．
（4）某同学绘制的通过小灯泡的电流随电压变化关系图象如图丙，是否正确__，原因是__．
（5）若实验中电流表已损坏，现有一个已知阻值为R的定值电阻和若干个开关，请你按照如图丁所示的电路，在不改变电路连接的情况下，正确测出小灯泡的额定功率．正确连接电路后，接下来的实验步骤是：
①闭合开关__，断开__，移动滑片至某一位置，使电压表的示数为__V；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U1；
③得出小灯泡额定功率的表达式P=__．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
分析：要解答本题需掌握：
（1）热值是物质的某种特性，与物质的种类和状态有关，同种燃料的密度、比热容、热值一般不变；
（2）比热容是物质本身的一种属性，与温度无关．
（3）温度对内能的影响；描述热量的物理术语；影响内能大小的因素；
（4）根据水的沸腾特点分析．
解答：A、热值是燃料的特性，只与燃料的种类有关，故A错误；
B、比热容是物质本身的一种属性，与温度无关，故B错误；
C、物体温度升高，分子运动加剧，内能增大，故C正确；
D、水沸腾过程中吸收热量，温度保持不变，故D错误；
故选C．
【点睛】此题主要考查学生对物质概念的理解和掌握，明确各个物理量的真正含义后，可顺利解决此题．
2、D
【解析】
白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明现在两个孔都与火线连通了，分析电路可知，此时控制灯的开关闭合，如果灯没有断路，则通过开关，火线与零线连接在一起，而零线此时氖管也发光，说明是灯之后的零线断了；
此时若断开开关，火线与零线断开，测电笔查检插座左侧的孔不会发光，右侧孔直接与火线连通还会发光。
故D正确，ABC错误。
3、D
【解析】
由电路图可知，电阻与串联，信号处理系统与并联，因为光敏电阻阻值随着光照射强度的增大而变小，所以光照射时，阻值减小，由欧姆定律可知，电路中电流增大，定值电阻两端的电压增大，由于总电压不变，所以信号处理系统获得低电压，光被物体遮挡时，信号处理系统获得高电压，所以信号处理系统每获得一次高电压就计数一次，故D正确．
4、B
【解析】
A．冰雹下落过程中，高度减小，重力势能越来越小，故A错误；
B．由于冰雹要克服空气阻力做功，机械能会转化为内能，所以其机械能减小，故B正确；
C．当冰雹匀速下落时，冰雹在阻力的作用下才做了匀速运动，所以空气阻力对冰雹是做功的，故C错误；
D．冰雹在运动过程中，速度变大，阻力变大，当阻力等于重力时，冰雹会做匀速直线运动，速度保持不变，所以阻力不可能大于重力，故D错误．
故选B．
要能从能的转化理解冰雹的机械能变化，因为冰雹下落过程中克服阻力做功，最终转化为内能，所以机械能必定是减小的．
5、B
【解析】
A. 能发光的物体是光源，苔花不会发光，所以不是光源，故A错误；
B. 我们能看到苔花是因为光照在苔花发生了反射，反射光线进入我们的眼睛，故B正确；
C. 用放大镜可以观察到放大漂亮的苔花，此时放大镜所成的像是正立放大的虚像，故C错误；
D. 影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D错误。
6、C
【解析】
A、小球受到竖直向下的重力的作用，下落中，移动了距离，小球的重力是做功的，因为是粗糙的弧形轨道，所以受摩擦力，还要克服摩擦力做功，故A错误；
B、在粗糙的弧形轨道上受摩擦力，要克服摩擦力做功，所以小球下落过程中，机械能减小，在A、B两点高度相同，重力势能相同，故在A、B两点具有的动能不同，故B错误；
C、小球运动过程中，要克服摩擦力做功，机械能会减小，而小球质量不变，故小球在A、B两个相同高度时，B点动能小，C点高度更大，动能更小，所以三点的速度大小关系是，故C正确；
D、要克服摩擦力做功，机械能减小，故在A点具有的机械能大于它在C点具有的重力势能，故D错误．
故选C．
理解类似的问题时，若不考虑摩擦力，机械能处处相等，若考虑摩擦力，因为运动过程要克服摩擦力做功，所以机械能会逐渐减小，清楚此原理是解题的关键．
7、D
【解析】
声音在固体中的传播速度最快，液体中次之，在气体中的传播速度最慢，声音不能在真空中传播，所以常温（15℃）下，空气中的声速小于水中的声速，故A错误；音色是由发声体本身决定的，不同的发声体，音色一般不同，所以，“蒙面歌王”节目中观众是通过音色猜出歌手的，故B错误；超声波具有较强的穿透性，并且能够传递信息，所以声呐是利用超声波确定鱼群位置和海水深度的，故C错误；在汽车排气管上安装消声器，是在声源处减弱噪声，故D正确，故选D．
本题考查的知识点较多，涉及声速、音色的理解、超声波的应用、以及减弱噪声的途径，属于基础题，难度不大．
8、C
【解析】
试题分析：当开关S闭合、S1断开时，灯泡L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；当开关S、S1均闭合时，电路为R的简单电路，电压表仍侧R两端的电压，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，所以，当开关S1由断开到闭合时，电路的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表的示数变大，故B错误；由U=IR可知，R两端的电压变大，即电压表的示数变大，故A错误；由R=U/I可知，电压表与电流表的示数比值等于R的阻值，则电压表与电流表的示数比值不变，故C正确；由W=UIt可知，在相同时间内电路消耗的电能变大，故D错误.
考点：欧姆定律的应用；电功计算公式的应用
9、A
【解析】
从冰箱中取出的冷冻矿泉水瓶，温度较低，空气中的水蒸气遇到温度较低的矿泉水瓶变成小水滴，属于液化现象．
10、B
【解析】
A. 光纤通信是以光通信，需要用到光导纤维，不是无线传播，不符合题意；B. 由于微波的性质更接近于光波，大致沿直线传播，不能沿地球表面绕射，同时在传输过程中信号存在衰减等．因此人类用通信卫星作中继站，符合题意．C. 电磁波的种类很多，长期被一些射线或微波照射会对人体产生危害，不符合题意；D. 电磁波可以在真空中传播，不符合题意；故选B.
解决本题需掌握电磁波的特点及光纤通讯、卫星通讯方面的知识．
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A．单位体积的某种物质的质量，叫这种物质的密度；故A错误；
B．磁体的两端是磁性最强的部分，磁体上磁性最强的部分叫做磁体的磁极，故B正确；
C．声音的大小叫做响度，响度大小与振幅有关，振幅越大，响度越大，故C正确；
D．导体电阻与导体的材料、长度、横截面积以及温度有关，与电压、电流无关，故D错误．
12、ABD
【解析】由电路图知道，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流。因为串联电路电流处处相等，由P=UI知道，“3V 1.5W”的灯泡正常发光时电路中的电流是：I1 =P1/U1=1.5W/3V=0.5A，“4V 2W”的灯泡正常发光时电路中的电流是：I2 =P2/U2=2W/4V=0.5A，所以，电流表在两种状态下示数均为0.5A，故A正确；
由I=U/R知道，两灯泡的电阻分别是：R1 =U1/I1=3V/0.5A=6Ω，R2 =U2/I2=4V/0.5A=8Ω，两种状态下电路中的总电阻是：R=U/I=6V/0.5A=12Ω，因为串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻分别是：Ra =R-R1 =12Ω-6Ω=6Ω，Rb =R-R2 =12Ω-8Ω=4Ω，结合电路图知道，点a在点b的右侧，故B正确；
因为串联电路中总电压等于各分电压之和，所以，电压表在两种状态下示数之比是： ，故C错误；因为两种情况电源电压和电路中的电流均相等，所以由P=UI知道，两种情况下，电路中灯泡与滑动变阻器的总功率相同，故D正确，故选ABD。
13、ABCD
【解析】
A．根据能量守恒定律可知能量是守恒的，因此生态系统达到平衡状态时，能量输入与输出保持相对平衡,故符合题意；
B．太阳中蕴藏无比巨大的能量，地球上的能量很大一部分来自于太阳能，故符合题意；
C．水力发电时，利用水的重力势能转化成水的机械能，带动发电机工作，故符合题意；
D．氢气是一种很有发展前途的能源，氢气燃烧放出大量的热量，并且生成物是水，水对环境没有任何污染，故符合题意．
三、填空题（本大题共5小题，共10分）
14、静止 1.25
【解析】
（1）步伐整齐的三军仪仗队中的任意两个战士，以其中一个为参照物，另一个的位置没有发生变化，所以都是相对静止的。
（2）由可得，该战士的行进速度约为。
15、乙、丙惯性定律
【解析】
由图可知，当汽车在赛道上行驶时，如果汽车失去控制，由于惯性汽车将会沿原来运动的方向冲出，即会冲到图中的乙区或丙区，而人在甲区和丁区是相对安全的，所以现场观众不应站的位置是图中乙、丙。判断依据的定律是惯性定律。
16、扩散 会聚
【解析】
我们闻到了花香，这是一种扩散现象，是由于花香的分子在不停地做无规则的运动形成的；
因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光有会聚作用，容易造成火灾。
17、地 2.1×106 3000
【解析】
为了安全，三线插头分别接火线、零线和地线；水吸收的热量为：Q吸=c水m△t=4.2×103J/(kg•℃)×50kg×10℃=2.1×106J；需要消耗的电能为：W===3×106J=kW•h，电能表转过的圈数是：kW•h×3600r/(kW•h)=3000r．
18、并联 各个电脑能独立工作
【解析】
路由器由于各接口接上不同的网络设备时，都能各自独立的工作，所以说它们之间是并联的关系．
【考点定位】
电路的连接方式
四、计算题（本大题共3小题，共29分）
19、1000 低损耗 热功率 超导材料
【解析】
根据发电厂输出电功率和输送电压110kV， P=UI先计算输电线路的电流，利用计算输电线路损失的热功率，最后计算输电线路损失的热功率与发电厂输出电功率的比值；同理计算超高压远距离输电时，输电线路损失的热功率、输电线路损失的热功率与高压输送电的电功率的比值等，进一步得出采用的优点；
某些特殊的材料，当温度降低到一定时，电阻值突然为零的现象，叫超导现象
【详解】
（1）根据短文内容知道，特高压交流输电,是指1000及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点；
（2）当发电厂的输出电功率是输电线路上的总电阻为5Ω时，若采用110kV的高压输送电能，由P=UI知道，输电线路的电流是：
此时输电线路损失的热功率是：
其与发电厂的输出电功率之比：
（3）采用1100kV超高压输送电能时，则此时输电线路的电流是：
此时输电线路损失的热功率是：
则与高压输送电能损失的热功率之比：
输电线路损失的热功率之比是：
由此可知，采用超高压远距离输电可以大大降低输电线路的热功率损失．
（4）由知道，要使输电线路中的热功率损耗为零，则输电线的电阻应为零，即可以采用超导材料做为输电线材料．
20、（1） 200J（2） 2×104Pa（3） 2×103kg/m3.
【解析】
（1）由图乙可知，绳子自由端移动的距离为0−4m时，拉力为100N不变，此时物体没有露出水面；
4−6m时，物体开始逐渐露出水面，拉力不断增大；6−8m时拉力为200N不变，此时物体完全离开水面，
故物体在空中匀速上升过程中受到的拉力F=200N，
则小雨做的功：W=Fs=200N×1m=200J.
（2）由图乙可知，小雨对绳子的拉力F=200N，
根据作用力与反作用力大小相等可知,绳子对小雨的拉力F′=F=200N，
小雨的重力G=mg=60kg×10N/kg=600N，
则小雨地面的压力：F压=G+F′=600N+200N=800N，
受力面积：S=2S1=2×2dm2=4dm2=0.04m2，
则小雨地面的压强：
p===2×104Pa.
（3）物体在空中匀速上升时，根据二力平衡条件可知，
绳子对物体的拉力和物体的重力是一对平衡力，大小相等，
即：G物=F=200N，
由G=mg得，物体的质量：
m物== =20kg，
由图乙可知,物体浸没在水中时受到的拉力F1=100N，
所以物体完全浸没时受到的浮力F浮=G−F1=200N−100N=100N，
由F浮=ρ水gV排得，物体的体积：
V物=V排== =0.01m3
则物体的密度ρ===2×103kg/m3.
21、5.04×105 ；84%
【解析】
根据题中“水吸收的热量为多少J，该电热水壶的效率为多少”可知，本题考查热量的计算和热效率公式的应用，根据吸热公式和热效率公式进行解答。
【详解】
水吸收的热量
。
电热水壶所消耗的电能
则该电热水壶的效率为
答：水吸收的热量为；该电热水壶的效率为84%；
五、作图题（本大题共2小题，共4分）
22、
【解析】
如图进行分析，两灯要都能发光，两灯应串联，因为电流从正极出发后，经过左边的灯，没有分支，所以不可能并联，那么下面的圆圈中应填入电流表，中间的圆圈应填入电压表，如果中间圆圈填入电流表，会将右边部分电路短路，不符合题意，而下面圆圈中填入电压表，相当于断路，右边的灯也不会亮，正确电路如图：
点睛：重点是电路的连接及电压、电流表的使用，如果感觉不太熟练的话，可以将电流表当成导线，而电压表就当成没有，这样填入电表后再判断两灯是否都能发光．
23、
【解析】
试题分析：明确图中杠杆的支点、动力以及阻力是画图的关键．力臂是从支点到力的作用线的距离．示意图是表示出力的三要素．
解：在图中，动力指的是作用在杠杆上的力，而不是通过定滑轮的力为动力．过支点O作动力作用线的垂线段；过B点做竖直向下的阻力．如图所示
【点评】本题考查了力的示意图和力臂的画法．画力臂关键是要作出支点到力的作用线的垂线段．
六、实验探究题（本大题共3小题，共15分）
24、10.0倒立、放大40cmB远视
【解析】
（1）如图，平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则该光斑是凸透镜的焦点，焦点到光心的距离等于焦距，所以凸透镜的焦距f=20.00cm-10.00cm=10.00cm．
（2）如图乙，物距u=25.00cm-10.00cm=15.00cm，像距v=55.00cm-25.00cm=30.00cm，物距在一倍焦距和二倍焦距之间，所以成倒立、放大的实像．根据折射光路是可逆的，若保持蜡烛和光屏位置不变，当物距u=30cm时，即移动透镜至40cm刻度线处，光屏上能再次呈现清晰的像．
（3）保持蜡烛位置不变，移动透镜至16 cm刻度线处，则物距u=16cm-10cm=6cm＜f，此时成正立放大的虚像，所以光屏上承接不到．通过凸透镜看到正立放大的虚像，所以像与蜡烛在透镜的同侧，人眼在图中B处能观察到烛焰的像．
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．说明眼镜的作用是提前成像了，所以眼镜是会聚透镜，这种眼镜是远视眼镜．
25、97 液面上方气压越大，液体沸点越高 质量 利用注射器改变气压
【解析】
（1）此温度计分度值是1℃，液柱在零上，所以温度计示数为97℃；
（2）移去酒精灯，水停止沸腾后，用注射器将气体压入烧瓶再次加热，如图丙，发现水重新沸腾，这是向瓶内压气，气压升高，沸点升高，所以温度计的示数高于图乙的示数；
（3）根据图象分析，a、b图线中沸点相同，只是沸腾所用时间不同，原因是两次实验所用水的质量不同，质量越大沸腾所用时间越长；b、c图线水的沸点不同，利用注射器改变气压，气压会影响液体的沸点大小，气压越低沸点越低．
26、 调节滑动变阻器的滑片，观察灯泡是否发光 0.24 1.5 0.36 不正确 灯丝的电阻随着温度的升高而变大 S、S1 S2 2.5 2.5V×
【解析】
（1）测量小灯泡电功率的实验，电压表应并联在灯的两端，电流表与灯、滑动变阻器串联，所以应去掉连接变阻器右下接线柱和电压表右接线柱之间的导线，改接在灯泡右边的接线柱上，如下图所示：
（2）经上面分析，接下来应进行的操作是：移动滑动变阻器滑片，观察小灯泡是否发光；
（3）由图中可知，电流表使用的是0---0.6A的量程，所以电流表示数为0.24A，电压表使用的0---3V的量程，所以电压表示数为1.5V，根据P=UI得小灯泡实际功率P=1.5V×0.24A=0.36W；
（4）小灯泡的电阻随着温度的升高而增大，随着电压的升高，小灯泡的温度不断升高，阻值不断变大，即电压和电流的比值不是一定值，图象不可能是一根直线，所以图像不正确；
（5）连好电路后，①可先闭合开关S、S1，断开S2，此时电压表测量灯泡两端的电压，移动滑片至某一位置，使电压表的示数为2.5V；②保持滑片位置不动，断开开关S1,闭合开关S、S2，此时电压表测量灯泡和电阻两端的总电压，记下电压表的示数U1，③则定值电阻两端的电压U=U1−2.5V，所以I==；所以P=2.5V×I=2.5V×．
