2025-2026 学年 安徽省芜湖市镜湖区八年级下学期物理 3 月月考试题含答案

这是一份2025-2026 学年 安徽省芜湖市镜湖区八年级下学期物理 3 月月考试题含答案，共24页。试卷主要包含了单选题，填空题，实验题，计算题，作图题，综合题，科普阅读题等内容，欢迎下载使用。

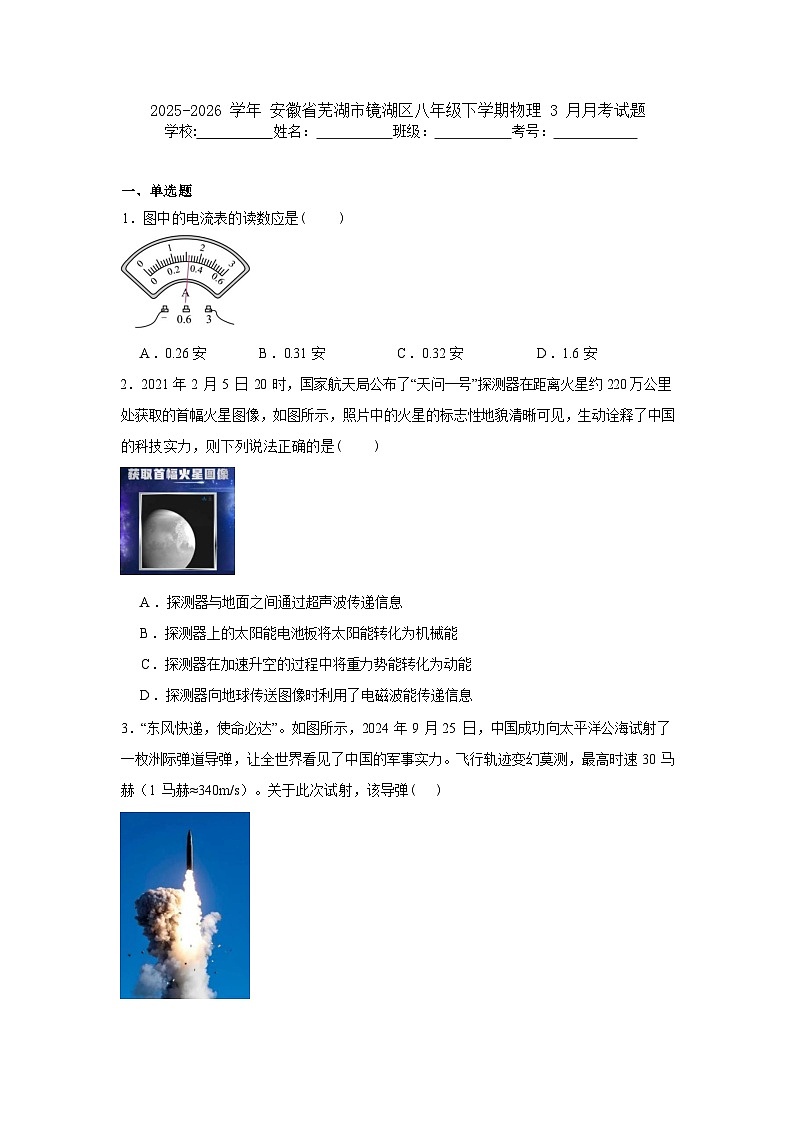

一、单选题
1．图中的电流表的读数应是( )
A ．0.26 安 B ．0.31 安 C ．0.32 安 D ．1.6 安
2．2021 年 2 月 5 日 20 时，国家航天局公布了“天问一号”探测器在距离火星约 220 万公里处获取的首幅火星图像，如图所示，照片中的火星的标志性地貌清晰可见，生动诠释了中国的科技实力，则下列说法正确的是( )
A ．探测器与地面之间通过超声波传递信息
B ．探测器上的太阳能电池板将太阳能转化为机械能
C ．探测器在加速升空的过程中将重力势能转化为动能
D ．探测器向地球传送图像时利用了电磁波能传递信息
3．“东风快递，使命必达”。如图所示，2024 年 9 月 25 日，中国成功向太平洋公海试射了一枚洲际弹道导弹，让全世界看见了中国的军事实力。飞行轨迹变幻莫测，最高时速 30 马赫（1 马赫≈340m/s）。关于此次试射，该导弹( )

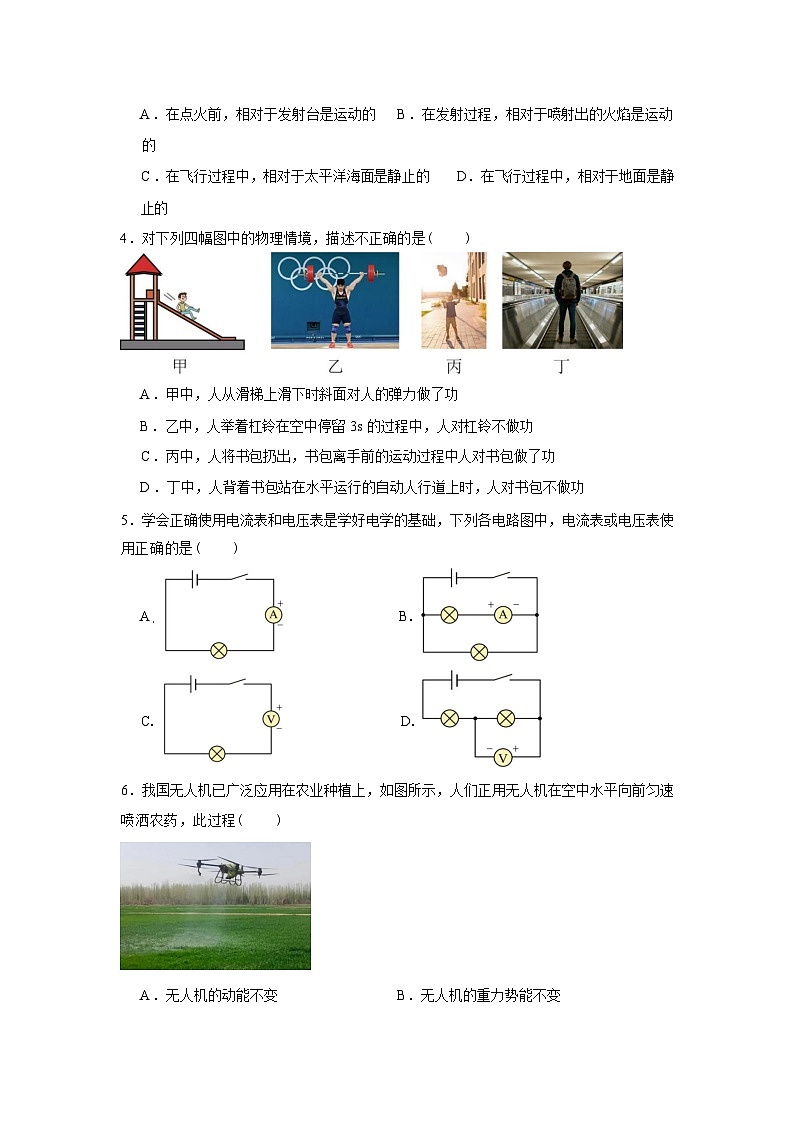

A ．在点火前，相对于发射台是运动的 B ．在发射过程，相对于喷射出的火焰是运动的
C ．在飞行过程中，相对于太平洋海面是静止的 D．在飞行过程中，相对于地面是静止的
4．对下列四幅图中的物理情境，描述不正确的是( )
A ．甲中，人从滑梯上滑下时斜面对人的弹力做了功
B ．乙中，人举着杠铃在空中停留 3s 的过程中，人对杠铃不做功
C ．丙中，人将书包扔出，书包离手前的运动过程中人对书包做了功
D ．丁中，人背着书包站在水平运行的自动人行道上时，人对书包不做功
5．学会正确使用电流表和电压表是学好电学的基础，下列各电路图中，电流表或电压表使用正确的是( )
.
A
B．
C．
D．
6．我国无人机已广泛应用在农业种植上，如图所示，人们正用无人机在空中水平向前匀速喷洒农药，此过程( )
A ．无人机的动能不变 B ．无人机的重力势能不变
C ．无人机的动能减小 D ．无人机的机械能不变

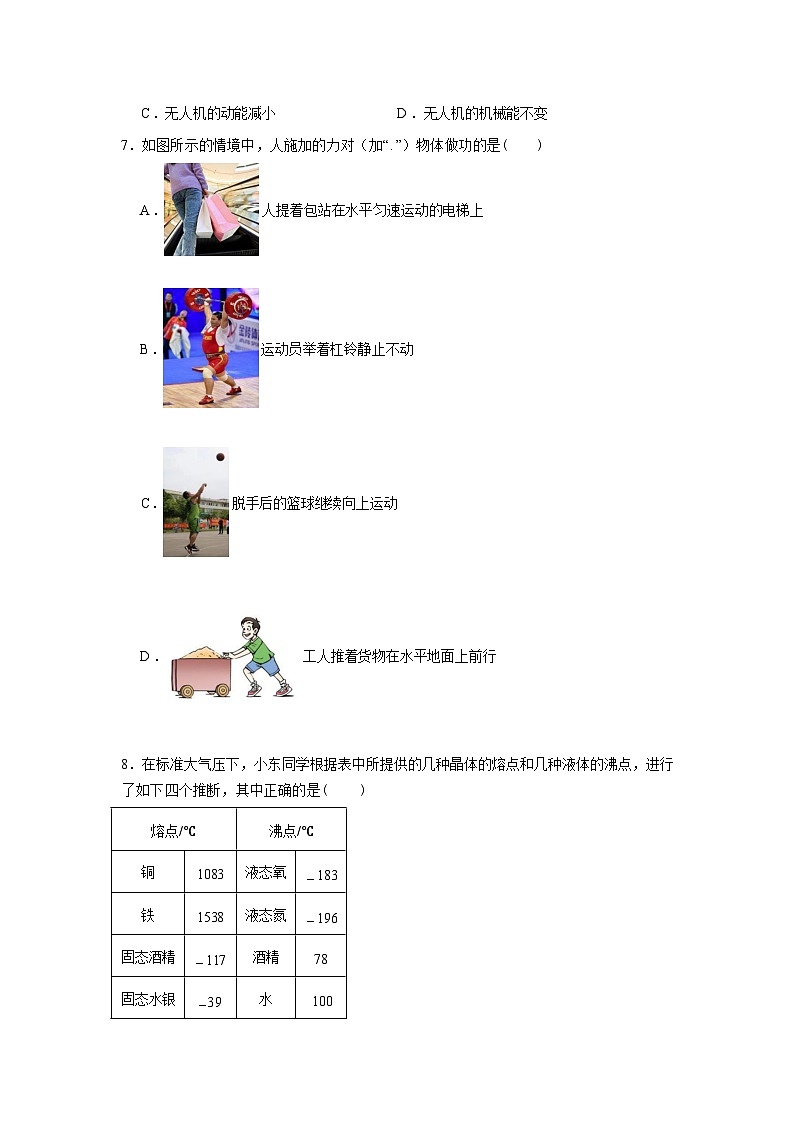

7．如图所示的情境中，人施加的力对（加“. ”）物体做功的是( )
A ． 人提着包站在水平匀速运动的电梯上
B ． 运动员举着杠铃静止不动
C ． 脱手后的篮球继续向上运动
D ． 工人推着货物在水平地面上前行
8．在标准大气压下，小东同学根据表中所提供的几种晶体的熔点和几种液体的沸点，进行了如下四个推断，其中正确的是( )
熔点/℃
沸点/℃
铜
1083
液态氧
_ 183
铁
1538
液态氮
_ 196
固态酒精
_ 117
酒精
78
固态水银
_39
水
100
A ．-110℃的酒精是固态
B ．可以将铁块放到铜制容器中熔化
C ．当把空气（主要是氮气和氧气）逐渐降温时，氧气会比氮气更早液化
D ．在-45℃的寒冷地区，可以用水银温度计测气温
9．在生活中，由于钢尺热胀冷缩的原因，我们在寒冷的冬天使用钢尺测量玻璃物体的长度（注：钢热胀冷缩的程度比玻璃大），则测量结果( )
A ．准确 B ．偏大 C ．偏小 D ．无法判断
10．工人用如图所示的滑轮组将重为600N 的物体在 10s 内匀速提升2m，绳端拉力F 为250N。则此过程中，下列说法正确的是( )
A ．动滑轮的重力为 150N
B ．滑轮组的机械效率为 83.3%
C ．滑轮组对物体做功的功率为 120W
D ．若增大该物体被提升的高度，滑轮组的机械效率增加
11．如图所示，关于物体浮沉条件的应用，下列说法正确的是( )
A ．图甲：盐水选种时，次种所受浮力一定比良种大
B ．图乙：孔明灯利用内部气体密度大于空气密度实现升空
C ．图丙：潜水艇通过改变自身重力来实现浮沉
D ．图丁：使用游泳圈浮在水面上的人，此时他和游泳圈整体所受浮力大于重力
12．空间有一电场，在 x 轴上其电场方向正好沿 x 轴，电场强度分布如图所示，则关于电势和电势能的说法正确的是( )
A．x2 点的电势最高
B．x1 、x3 点的电势相等
C ．点电荷在 x1 处的电势能等于其在 x3 处的电势能
D ．点电荷在 x1 处的电势能可能大于其在 x2 处的电势能
二、填空题
13．吃米饭时米粒粘在一起，说明分子间存在 ；长时间紧压在一起的铅片和金片互相渗入，这是 现象；温度越高分子运动得越 。
14．山东大烧饼外酥里嫩，香酥可口。刚出炉的热腾腾的烧饼香味扑鼻而来，这是由于分子的 造成的；刚出炉很烫手是通过 方式增加手的内能。
15．如图所示，物体AB 的长度为 cm。
16．有四个带电体，若 A 排斥 B，A 吸引 C，C 又排斥 D，如果 D 带负电，则 A 带 电，C 带 电。
17．小刚在一个玻璃瓶中装入适量的染色水，瓶口用中央打有小孔的橡胶塞塞紧，再将一根直径比小孔略大的塑料管插入小孔，并伸入水中。向瓶内吹入少许气体后， 在塑料管上画上
刻度，制成了一个简易“气压计”，如图所示。该“气压计”能大致反映大气压强随高度的变化。
(1)小刚携带着这个自制的“气压计”，从一层坐电梯到第二十层，观察气压计，看到的现象是：
。
(2)该现象反映出大气压强随高度升高而变 。
18．如图甲所示电路，闭合开关后，两个电压表的指针偏转情况均如图乙所示，则电源电压为 V，R1 两端的电压为 V；通过 R1 的电流 （选填“大于”“小于”或“等于”）通过 R2 的电流；开关断开时，电压表 V2 的示数为 V。
19．
(1)如图甲所示，弹簧测力计的示数为 N。
(2)如图乙所示，O 点为杠杆的支点，拉力F 作用在杠杆B 点。图中线段 （选填“OA”“OB”或“AB”）表示拉力 F 对支点 O 的力臂 L。
20．如图 1 所示实验，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间，过一会儿可看到塞子被冲了出去，水蒸气的内能将转化为塞子的 能；本实验的过程跟图2 内燃机的四个冲程的 图（填序号）一样。
三、实验题
21．如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。
(1)连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，表明在电流和通电时间相同的情况下， 越大，产生的热量越多；
(2)乙图中R3 与 R2 并联，目的是探究在电阻和通电时间相同的情况下，电流通过导体时产生的热量与 的关系。
22．如图所示，在探究“动能大小跟哪些因素有关” 的实验中，分别让质量不同的 A、B 两个小钢球从斜面上由静止自由滚下，撞击静止在同一水平面上的同一木块后，并与木块共同运动一段距离后静止。
(1)实验表明，小钢球的质量越大，将木块撞得越远，小钢球具有的动能越 ；
(2)实验过程中，小钢球具有的机械能是 （选填“守恒”或“不守恒”）的。
23．用电流表测量电流实验的电路图如图（a）。
(1)按电路图摆放好器材，从电源正极开始顺次连接元件，同时开关应处于 状态；
(2)请在图（b）中画线代替导线连接实物图，并用箭头在导线上标出电流方向 ；
(3)当发现电流表指针摆动出现了如图（c），说明在电流表连接上存在的问题是： ；
(4)当发现电流表指针摆动出现了如图（d），接下来应该如何正确操作？ 。
24．如图所示是甲、乙、丙三位同学探究二力平衡条件时的实验装置。
（1）实验中，甲同学发现当向左盘和右盘同时加入一个等重的砝码时，木块处于静止状态。把右盘中的砝码换成一个较重的砝码时，发现木块仍处于静止状态，出现这种现象的原因是木块与桌面间存在 。这时木块在水平方向受到 的力（选填“平衡”或“不平衡）；
（2）实验中乙同学保持 F1 与 F2 大小相等，用手将小车扭转一个角度，松手后小车将 （选填“ 能”或“不能”）保持静止不动。设计该实验步骤的目的是为了证明相互平衡的两个力，必须要作用在 ；
（3）丙同学选择小卡片的目的是 （选填“考虑”或者“不考虑”）小卡片的重力，丙同学用剪刀将小卡片中间剪断，并观察卡片的运动情况。该操作是为了证明相互平衡的两个力必须要作用在 。
25．小明家新购置了一台空调，他想测量这台空调工作时的电功率，但考虑到实验室用过的电压表、电流表都属于小量程直流电表，不能在家庭电路中使用，请你帮他设计一个测量这台空调单独工作时消耗电功率的方案。
（1）需要的测量工具： ；
（2）实验步骤： 。
26．为研究物体浸入液体的过程中，测力计示数减小量与哪些因素有关，小明设计了方案进行实验。小明用测力计将实心圆柱体 A 悬挂在空容器中，如图所示，此时测力计示数F0 为8.0 牛。然后逐次向容器中注入液体，并将圆柱体下表面至液面的距离h 、相应的测力计示数F 记录在表一中。为进一步探究，小明换用材料、体积与圆柱体 A 相同，但形状不同的实心圆柱体 B 重复实验，并将测得的数据记录在表二中。
表一：（圆柱体 A）
实验序号
h（厘米）
F（牛）
1
3.0
7.4
2
6.0
6.8
3
9.0
6.2
4
12.0
5.6
5
15.0
______
表二：（圆柱体 B）
实验序号
h（厘米）
F（牛）
6
2.0
7.2
7
4.0
6.4
8
6.0
5.6
9
8.0
5.2
10
10.0
______
(1)分析比较实验序号 1~4（或 6~8）数据中F 和h 的关系及相关条件，可得出的初步结论是：同一圆柱体在同种液体中， 。
(2)分析比较实验序号 1~4（或 6~8）数据中 F 与F0 的差值ΔF 和h 的关系及相关条件，可得出的初步结论是：同一圆柱体在同种液体中， 。
(3)继续分析表一和表二的数据，发现实验序号 9 的数据不适用于题②的结论，可能的原因是 。
(4)进一步分析表一和表二的数据，可得：实验序号5 中，F 为 牛。实验序号 10 中， F 为 牛。
27．生活中常见的锅有铁锅、铝锅和陶瓷锅等，小昕想比较陶瓷锅、铁锅的导热性能。现有形状、大小、厚度相同的陶瓷锅和铁锅，请你设计实验方案：
（1）实验器材：陶瓷锅、铁锅、足量初温相同的水、 ；（请补充器材）
（2）实验步骤： ； （3）结论分析： 。
电磁炉工作时，变换器将家庭电路交流电变换成直流电，再逆变成高频交流电流过线圈，线圈产生变化的磁场，该变化的磁场在锅体的锅底形成感应电流而发热。锅底产生的感应电流具有邻近效应。即锅底靠近线圈时，锅底的感应电流最大，且感应电流随锅体离线圈距离增大而显著减小。在电磁炉上使用的锅体担负着能量转化的任务，故对锅体的材料有一定的要求，一般采用磁性的金属材料制成。
（4）根据阅读材料，下列材料适宜制作电磁炉的烹饪锅的是 ； A ．铁锅 B ．铝锅 C ．陶瓷锅
请说明选择的理由： 。
四、计算题
28．如图是小强利用器械进行锻炼的示意图，其中横杆AB 可绕固定点 O 在竖直平面内转动， OA:OB=3:2，在杆 A 端用细绳悬挂重为 300N 的配重，他在 B 端施加竖直方向的力 F1，杆AB 在水平位置平衡。已知小强重为 650N，不计杆重与绳重。求：
(1)求出他在 B 端施加竖直方向的力 F1 的大小。
(2)为了锻炼不同位置的肌肉力量，他将固定点移动到 A 端，杆 AB 可绕端点A 在竖直平面内转动，配重悬挂在 O 点，在 B 端施加竖直方向的力使杆AB 在水平位置再次平衡，求出他在B 端施加力 F2 的大小及方向。
五、作图题
29．当条形磁铁靠近电磁铁左端时，它们之间的磁感线如图，请在图中标出电源的正、负极。
30．在图中画出反射光线的入射光线，并标出入射角和它的度数。
六、综合题
31．2017 年 9 月 21 日，“复兴号”动车组以 350km/h 的速度开跑，标志着我国成为世界高铁商业运营速度最高的国家。如图甲是乘客放在窗边的随身物品，即便在 350 公里的时速下，列车运行的相当平稳，这些物品“纹丝不动”。
（1）乘客认为这些随身物品“纹丝不动”是 以为参照物。他用于拍摄这幅照片的相机
相对于地面是 ；
（2）某段高铁全长 1296km，某列“复兴号”动车组，跑完全程用时约 4.5h（其中包含途中站点停车时间总计 30min），则该列动车组在这段高铁上运行的平均速度约是多少 ？
（3）若运行过程中复兴号动车组以图乙所示的速度（351km/h）匀速完全通过一座桥用时10s，已知该桥长 800m，则该动车组的全长是多少米 ？
（4）某高速列车以 300km/h 的速度在水平铁轨上匀速行驶中，突遇紧急情况立即刹车，刹车后列车以 120km/h 的平均速度运行 4km 后停止。列车停止 2min 后又以 120km/h 的平均速度行驶 4km 后恢复到原来的速度，则由于紧急情况的发生所耽误的时间是多少秒 ？
七、科普阅读题
32．阅读短文，回答问题。
材料一：天然气是指天然蕴藏于地层中的烃类和非烃类气体的混合物。在石油地质学中，通常指油田气和气田气。其组成以烃类为主， 并含有非烃气体。它是优质燃料和化工原料， 可制造炭黑、化学药品和液化石油气，由天然气生产的丙烷、丁烷是现代工业的重要原料．运输天然气的罐车常常连接一根铁链接地，这样可以将运输过程因摩擦起电而使罐体带上的正电中和掉，防止火灾发生。
材料二：“页岩气”是指附存于有机质泥页岩及其夹层中，以吸附和游离状态为主要存在方式的非常规天然气，其中甲烷的含量为80% ~ 99.9%，是一种清洁高效的能源资源和化工原料，主要用于居民燃气、城市供热、发电、汽车燃料和化工生产等，用途广泛。我国“页岩气”可采储量大，国家正在大力发展开采技术。“页岩气”生产过程中一般无需排水，生产周期长，一般为 30~50 年，勘探开发成功率高，具有较高的工业经济价值．
（1）“页岩气” 的主要成分是 ；
（2）运输天然气罐体容易 （填“得到”或“失去”）电子，运输过程中铁链要接地，因为大地是 （填“导体”或“绝缘体”）；
（3）在一标准大气压下，1m3 的“页岩气” 中甲烷完全燃烧至少放出的热量为 J。 （甲烷的热值取 4.2 ×107 J / m3）
《2025-2026 学年 安徽省芜湖市镜湖区八年级下学期物理 3 月月考试题》参考答案
1．D
如图所示，电流表连接的测量范围是 0~3A，分度值为 0. 1A，指针指在 1A 后第 6小格处，故其读数为I = 1A + 6×0.1A = 1.6A
故 D 符合题意，ABC 不符合题意。
故选 D。
2．D
AD ．电磁波可以在真空中传播并能够传递信息，故探测器向地球传递信息时利用了电磁波，故 D 正确，A 错误；
B ．太阳能电池板的作用是将太阳能转化为电能，故 B 错误；
C ．探测器在加速升空的过程中是将内能转化为机械能，故 C 错误。
故选 D。
3．B
A．在点火前，导弹的位置相对于发射台没有发生变化，所以导弹相对于发射台是静止的，故 A 不符合题意；
B ．在发射过程中，导弹向上运动，而喷射出的火焰是向下运动的，导弹与火焰之间的位置在不断发生变化，所以导弹相对于喷射出的火焰是运动的，故 B 符合题意；
C ．在飞行过程中，导弹在空中高速飞行，其位置相对于太平洋海面在不断变化，所以导弹相对于太平洋海面是运动的，故 C 不符合题意；
D．在飞行过程中，导弹在空中高速飞行，其位置相对于地面在不断变化，所以导弹相对于地面是运动的，故 D 不符合题意。
故选 B。
4．A
A．人从滑梯上滑下时，斜面对人的弹力与斜面垂直，人在弹力的方向上没有移动距离，弹力对人没有做功，故 A 不正确，符合题意；
B．人举着杠铃在空中停留 3s 的过程中，人对杠铃有力的作用，但杠铃没有在力的方向上移
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
B
A
B
C
D
C
B
C
题号
11
12
答案
C
D
动距离，人对杠铃不做功，故 B 正确，不符合题意；
C ．人将书包扔出，书包离手前的运动过程中，人对书包有力的作用，并且书包在力的方向上通过了一定的距离，人对书包做了功，故 C 正确，不符合题意；
D．人背着书包站在水平运行的自动人行道上时，人对书包的力是竖直向上，而书包的运动方向是水平的，力的方向与运动方向垂直，人对书包不做功，故 D 正确，不符合题意。
故选 A。
5．B
A ．图 A 中，电流表与灯泡串联，用来测量电路中的电流，连接方式正确；电流从电源正极流出，经过开关，从电流表的“-”接线柱流入，从“+”接线柱流出，接线柱接反了，无法正常读数。故 A 错误；
B ．图 B 中，电流表与上面的灯泡串联，测量通过该灯泡的电流，电流从电流表的“+”接线柱流入，从“- ”接线柱流出，电流方向正确。故 B 正确；
C ．图 C 中，电压表串联在电路中。电压表的内阻很大，相当于断路，会导致电路中几乎没有电流，灯泡不亮。电压表应并联在电路中，且图中的电压表正负极接反了。故 C 错误；
D ．图 D 中，电压表与右边的灯泡并联，测量该灯泡两端的电压，连接方式正确。但电流从电源正极流出，依次经过左边灯泡和右边灯泡，所以右边灯泡的左端电势高于右端电势。电压表的“+”接线柱应接在灯泡左端，“-”接线柱应接在灯泡右端，图中接线柱接反了。故 D 错误。
故选 B。
6．C
喷药无人机在空中水平向前匀速喷洒农药的过程中，无人机的速度不变，高度不变，质量变小，所以喷药无人机的动能减小、重力势能减小、机械能减小。故 ABD 不符合题意， C 符合题意。
故选 C。
7．D
A．人提着包站在水平匀速运动的电梯上，人对包有向上的作用力，包没有在力的方向上移动，因此人没有对包做功，故 A 不符合题意；
B ．举重运动员举着杠铃不动，人对杠铃有向上的作用力，杠铃没有在力的方向上移动，人没有对杠铃做功，故 B 不符合题意；
C．脱手后的篮球继续向上运动，此时人对篮球没有作用力，人没有对篮球做功，故 C 不符
合题意；
D．工人推着货物在水平地面上前进，人对小车有水平方向的推力，小车在水平方向上运动了一段距离，人对小车做了功，故 D 符合题意。
故选 D。
8．C
A．固态酒精的熔点是−117℃ , −110℃高于其熔点，因此酒精处于液态，而非固态，故 A 错误；
B．铁的熔点是 1538℃, 铜的熔点是 1083℃ 。若将铁块放入铜制容器中加热，铜会先于铁熔化，无法使铁块熔化，故 B 错误；
C．液态氧的沸点是−183℃, 液态氮的沸点是−196℃。沸点越高，越容易液化。当空气逐渐降温时，氧气的沸点更高，会比氮气更早液化，故 C 正确；
D ．固态水银的熔点（凝固点）是−39℃ , −45℃低于其凝固点，此时水银已凝固，无法用水银温度计测气温，故 D 错误。
故选 C。
9．B
由于钢的热胀冷缩程度比玻璃的大，冬天由于钢尺的收缩，尺子长度变小，所以测量值比实际值偏大。故 B 符合题意，ACD 不符合题意。
故选 B。
10．C
A．由图可知，若不计绳重和摩擦，动滑轮上绳子的段数 n=3，由F得，动滑轮的重力为G动 = nF _ G = 3x 250N _ 600N = 150N
因题中没有不计绳重和摩擦，因此动滑轮的重力应小于 150N。故 A 错误；
B ．由h 得，滑轮组的机械效率为
故 B 错误；
C ．滑轮组对物体做功的功率为PW故 C 正确；
D ．根据可知，增大该物体被提升的高度，滑轮组的机械效率不变，故 D 错误。
故选 C。
11．C
A ．次种漂浮，受到的浮力等于重力；良种沉底，受到的浮力小于重力，二者重力大小未知，所以无法比较浮力大小，故 A 错误；
B ．当孔明灯内部空气密度比外部空气的密度小到一定程度时，孔明灯受到的浮力大于自身的重力，孔明灯才上升，故 B 错误；
C ．潜水艇通过往水仓注水或者往外排水改变自身重力来实现浮沉，故 C 正确；
D ．使用游泳圈浮在水面上的人，此时处于漂浮状态，浮力等于重力，故 D 错误。
故选 C。
12．D
ABC ．电场方向正好沿 x 轴方向，可能沿 x 轴正方向，也可能沿 x 轴负方向，所以各点电势的高低无法判断，电势能的大小也无法判断，故 ABC 错误；
D ．因为电势的高低无法判断，所以点电荷在 x1 处的电势可能大于或小于其在 x2 处的电势能，故 D 正确。
故选 D。
13． 引力 扩散 剧烈
[ \l "bkmark1" 1] 由于分子存在引力，所以米粒能粘在一起。
[ \l "bkmark2" 2] [ \l "bkmark3" 3] 由于分子在不停地做无规则运动，长时间紧压在一起的铅片和金片互相渗入，这属于扩散现象；分子的热运动与温度有关，温度越高，分子运动越剧烈。
14． 无规则运动 热传递
[ \l "bkmark4" 1] 刚出炉的热腾腾的烧饼香味扑鼻而来，这是由于分子在不停地做无规则运动，属于扩散现象。
[ \l "bkmark5" 2] 刚出炉的烧饼很烫手，是因为手吸收了烧饼的热量，这是通过热传递的方式增加手的内能。
15．1.85
如图，刻度尺的分度值为 1mm,物体左端与 1.00cm 对齐，右端与 2.85cm 对齐，物体的长度为 l=2.85cm-1.00cm=1.85cm
16． 正 负
[ \l "bkmark6" 1] [ \l "bkmark7" 2] 因为 A 、B、C、D 都是带电体，D 带负电，C、D 互相排斥，由同种电荷互相排斥可知，C 带负电；A 吸引 C，由异种电荷互相吸引可知，A 带正电，A 排斥 B，根据同种电荷互相排斥可知，B 带正电。
17．(1)塑料管中的水面上升(2)小
（1）携带着这个自制的“气压计”，从一层坐电梯到第二十层，由于大气压随高度的增加而减小，瓶内外的气压差变大，瓶内气压压着水进入塑料管，观察气压计，看到的现象是塑料管中的水面上升。
（2）越往高处空气越稀薄，大气压强越小；该现象反映出大气压强随高度升高而变小。
18． 6 4.8 等于 6
[ \l "bkmark8" 1] [ \l "bkmark9" 2] 由图甲知，两个电阻串联接入电路，电压表 V1 测电源电压，V2 测 R2 两端的电压。根据串联电路的电压特点，V1 选择大量程，分度值为 0.5V，示数为 6V，即电源电压为 6V。V2 选择小量程，分度值为 0. 1V，示数为 1.2V。即 R2 两端的电压为 1.2V，R1 两端的电压 U1=U-U2=6V-1.2V=4.8V
[ \l "bkmark10" 3]两个电阻串联接入电路，根据串联电路的电流特点知，通过两个电阻的电流相等。
[ \l "bkmark11" 4] 断开开关，V2 与电源接通，测电源两端的电压，当量程适合时，其示数为 6V。
19．(1)2.4
(2)OA
（1）由图甲可知，弹簧测力计的分度值为 0.2N，则弹簧测力计的示数为 2.4N。
（2）力 F 的作用线是BA，支点是 O，O 到BA 的距离是力F 的力臂，所以线段 OA 表示力F 的力臂。
20． 机械 C
[ \l "bkmark12" 1] [ \l "bkmark13" 2] 当试管内水被加热后，会产生大量的水蒸气，水蒸气的内能逐渐增大，最后会把塞子冲出去，水蒸气的内能转化为了塞子的机械能；汽油机的做功冲程是汽油燃烧产生的内能转化为活塞的机械能，由图可知，图 C 进气门、排气门关闭，活塞由上向下运动，
是做功冲程；因此与图中塞子被冲出过程相同的冲程是 C 做功冲程；A 是压缩冲程，机械能转化为内能；B 是排气冲程；D 是吸气冲程。
21．(1)电阻
(2)电流
（1）甲图中两电阻串联，电流和通电时间相同，闭合开关通电一段时间，观察到右侧液面高于左侧液面，说明右侧电阻大产生的热量多，故可以得出在电流和通电时间相同的情况下，电阻越大，产生的热量越多。
（2）图乙装置中，R1=R2=R3，其中 R3 与R2 并联后与R1 串联，根据并联电路的电流关系可知，通过R1 和R2 两个电阻的电流是不同的，故目的是探究在电阻和通电时间相同的情况下，电流通过导体时产生的热量与电流的关系。
22．(1)大
(2)不守恒
（1）在探究“动能大小跟哪些因素有关” 的实验中，运用转换法，通过木块被撞击后移动的距离来反映小钢球动能大小，木块被撞后移动的距离越远，说明小钢球对木块做的功多，则小钢球具有的动能就越大。
如图甲、乙所示，两个小钢球从相同的高度由静止自由滚下，到达斜面底端是的速度相同， B 球的质量较大，木块被撞击后被推动的距离越远，即 B 球具有的动能较大，可得出结论：小钢球的速度相同时，质量越大，动能越大。
（2）实验中，钢球从斜面滑下的过程中，需要克服摩擦力做功，一部分机械能会转化为其它形式的能，机械能减小，钢球撞击木块的过程机械能也有损失，故钢球的机械能不守恒。
23．(1)断开
(2)
(3)电流表的正负接线柱接反了
(4)见解析
（1）为保护电路，连接电路时，开关应处于断开状态。
（2）电流方向为从电源正极流出，依次经过电流表、灯泡、开关，到电源负极，注意电流从电流表的正接线柱流入，负接线柱流出，且由后面的图可知，电流表选择 0~0.6A 的测量范围，如图所示：
（3）电流表指针反偏，说明在电流表连接上存在的问题是：电流表的正负接线柱接反了。
（4）电流表指针偏转角度太大，说明在电流表连接上存在的问题是：所选量程太小，所以接下来需要断开开关，换用 0~3A 的测量范围进行测量。
24． 摩擦力 平衡 不能 同一条直线上 不考虑 同一物体上
（1）[ \l "bkmark14" 1] [ \l "bkmark15" 2]把右盘中的砝码换成一个较重的砝码时，木块受到向右的拉力大于向左的拉力，木块有向右运动的趋势，由于桌面比较粗糙，所以木块和桌面之间产生了向左的摩擦力的作用，使小木块继续保持静止状态，因为小木块处于静止状态，所以受到平衡力的作用。
（2）[ \l "bkmark16" 3] [ \l "bkmark17" 4]小车受到的两个力大小相等，用力将小车扭一个角度，两个力不在同一条直线上，此时小车要发生转动，不能保持静止不动，而扭转角度之前小车受到的两个力大小相等且在同一直线上，小车保持静止状态，这说明相互平衡的两个力必须要作用在同一直线上。
（3）[ \l "bkmark18" 5]与小卡片受到的力相比，其自身的重力比较小，所以可以忽略小卡片的重力对实验造成的影响。
[ \l "bkmark19" 6]实验过程中丙同学用剪刀将小卡片从中间劈开，两个钩码产生的力分别作用在小卡片的左右两半上，此时左右两半都会运动，不再保持静止状态，这说明相互平衡的两个力必须要作用在同一物体上。
25． 电能表、停表 见解析
（1）[ \l "bkmark20" 1]实验室用过的电压表、电流表都属于小量程直流电表，不能在家庭电路中使用，故可以用电能表来测量空调的功率，根据电能表的规格来计算空调消耗的电能，根据
计算时还需要测量时间。
（2）[ \l "bkmark21" 2]在家里单独打开空调，根据 10 分钟电能表转了 n1 转，电能表的规格显示
n2r/kW . h
故 10 分钟内空调消耗的电能为
在根据
可得功率为
26．(1)h 越大，F 越小
(2) ΔF 与 h 成正比
(3)实验序号 9 中物体已经浸没在液体中了，排开液体的体积不变，浮力就不再增加了(4) 5.2 5.2
（1）分析比较实验序号 1-4（或 6-8）数据，h 越大，表明同一圆柱体在同种液体中，浸入液体的深度越大，排开液体的体积越大，受到的浮力越大，重力一定，拉力越来越小，故 h 越大，F 越小。
（2）假设柱体部分浸入液体时，液体密度为p液 ，柱体下表面至液面的距离为 h，柱体的底面积为 S，物体浸在液体中受到 3 个力的作用：竖直向上的拉力和浮力、竖直向下的重力，物体处于平衡状态，则物体所受浮力为 F 浮=G-F 拉，即测力计示数的减小量等于物体所受浮力，即ΔF = F浮 = p液gV排 = p液ghS ，当 p液 、S 相同时， ΔF 与 h 成正比。
（3）由表二的数据，当h = 2.0cm 时，物体受到的浮力为F浮 = G _ F拉 = 8N _ 7.2N = 0.8N
当 p液 、S 相同时， ΔF 与h 成正比，序号 9 的数据中h9 = 8.0 cm 时，物体足够高，受到的浮力应为F浮xF浮x 0.8N = 3.2N
而根据表格数据可得实际的浮力为F浮99 = G _ F拉9 = 8N _ 5.2N = 2.8N
实验序号 9 的数据不适用于题②的结论，在h 增加时，浮力没有继续增加，可能是因为实验序号 9 中物体已经浸没在液体中，排开液体的体积不变，浮力就不再增加了。
（4）[ \l "bkmark22" 1] [ \l "bkmark23" 2]根据阿基米德原理，物体的体积是一定的，浸没在同种液体中受的浮力也是一定的，故浸没时受到浮力均为 F浸没 = 2.8N ，当由表一的数据，当h1 = 3.0cm 时，物体受到的浮力为F浮1 = G _ F拉1 = 8N _ 7.4N = 0.6N
当 p液 、S 相同时， ΔF 与h 成正比，序号 5 的数据中h5 = 15.0cm 时，物体足够高度的浮力应为F浮F浮N = 3N
由于浸没时受到浮力为F浸没 = 2.8N ，所以序号 5 的数据中物体已经完全浸没，故此时拉力为F拉5 = G _ F浸没 = 8N _ 2.8N = 5.2N
实验序号 9 中物体已经浸没在液体中了，则实验序号 10 中更大，也是浸没状态，所以浮力不变，拉力也不变，故F拉5 = 5.2N 。
27． 温度计 见解析 见解析 A 见解析
（1）[ \l "bkmark24" 1]实验器材：陶瓷锅、铁锅、水、温度计。
（2）[ \l "bkmark25" 2]实验步骤：①由于两个锅子的体积相同，故都加满水控制质量相同。
②用相同的炉火加热相同时间，用温度计测量温度。
（3）[ \l "bkmark26" 3]结论分析：若铁锅中水的温度高，说明铁过导热性能较好，否则陶瓷锅的导热性好。
（4）[ \l "bkmark27" 4] [ \l "bkmark28" 5] 由材料中“对锅体的材料有一定的要求，一般采用磁性的金属材料制成”可知，适用于制作电磁炉的烹饪锅的材料是铁，故 BC 不符合题意，A 符合题意。
28．(1)450N
(2)180N，方向竖直向上
（1）已知杠杆绕固定点O 转动，固定点 O 为支点，OA: OB = 3: 2 ，阻力为A 端配重的重力G = 300N ，阻力臂为OA，动力为 B 端施加的力F1 ，动力臂为OB 。根据杠杆平衡条件可得F1 ×OB = G ×OA ，则在 B 端施加竖直方向的力 F1 的大小
（2）杠杆绕端点A 转动，点A 为支点，此时阻力为 O 点配重的重力G = 300N ，阻力臂为OA ，动力为B 端施加的力F2 ，动力臂为 AB ，且 AB = OA+ OB 。根据杠杆平衡条件可得
F2 × AB = G ×OA，则在 B 端施加竖直方向的力 F2 的大小
因为配重有使杠杆顺时针转动的趋势，所以为了使杠杆平衡，F2 的方向应竖直向上。
29．
磁体外部，磁感线从磁体 N 极出发，回到 S 极，因此图中电磁铁的左端为 S 极，右端为 N 极，根据安培定则可知，电流从电磁铁的左端流入，右端流出，因此电源的左端为正极，右端为负极。如图所示：
30．
经过入射点作出法线，反射角是反射光线与法线的夹角，因为反射光线与镜面的夹角是 30°,所以反射角为
90 _30 = 60
根据反射角与入射角相等可知，入射角也为 60° , 由此作出入射光线，并标出入射角的度数，如图所示：
31． 车厢 运动 288km/h 175m 264s
解：（1）[ \l "bkmark29" 1] 以车厢为参照物，这些随身物品与车厢之间没有位置变化，所以相对于车厢它们是静止的。
[ \l "bkmark30" 2]他用于拍摄这幅照片的相机相对于地面发生了位置变化，所以是运动的。
（2）[ \l "bkmark31" 3]动车组运行整段高铁的平均速度为
（3）[ \l "bkmark32" 4] 由图乙知，动车的速度
v = 351km/h = 97.5m/s
动车组过桥通过的总距离
s, = vt, = 97.5m/s×10s = 975m
所以动车组的长度
s动车 = s, _ s桥 = 975m _ 800m = 175m
（4）[ \l "bkmark33" 5]突遇紧急情况时，刹车后运动的时间
再次启动所用的时间
则突遇紧急情况时，所用的总时间为
t5 = t2 + t3 + t4 = 2min + 2 min+ 2min = 6min = 360s
列车刹车时通过的总路程为
s,, = 4km + 4km = 8km
则列车正常通过 8km 的时间为
则耽误的时间为
Δt = t5 _t6 = 360s _ 96s = 264s
答：（1）乘客认为这些随身物品“纹丝不动”是车厢以为参照物。他用于拍摄这幅照片的相机相对于地面是运动的；
（2）该列动车组在这段高铁上运行的平均速度约为 288km/h；
(3)该动车组的全长是 175m；
(4)由于紧急情况的发生所耽误的时间是 264s。
32． 甲烷 失去 导体 3.36 ×107
（1）[ \l "bkmark34" 1]“页岩气” 中甲烷的含量为 80%～99.9%，所以其主要成分是甲烷。
（2）[ \l "bkmark35" 2]摩擦起电的实质是电子的转移，得电子的物体带负电，失电子的物体带正电，故运输天然气罐体容易失去电子而带正电。
[ \l "bkmark36" 3] 由于大地是导体，大地上的电子通过铁链转移到带正电的罐体上，正负电荷中和，防止放电产生火灾。
（3）[ \l "bkmark37" 4]在一标准大气压下，1m3 的“页岩气” 中甲烷完全燃烧至少放出的热量为
Q=qV=4.2×107J/m3 ×1m3 ×80% ＝3.36×107J
