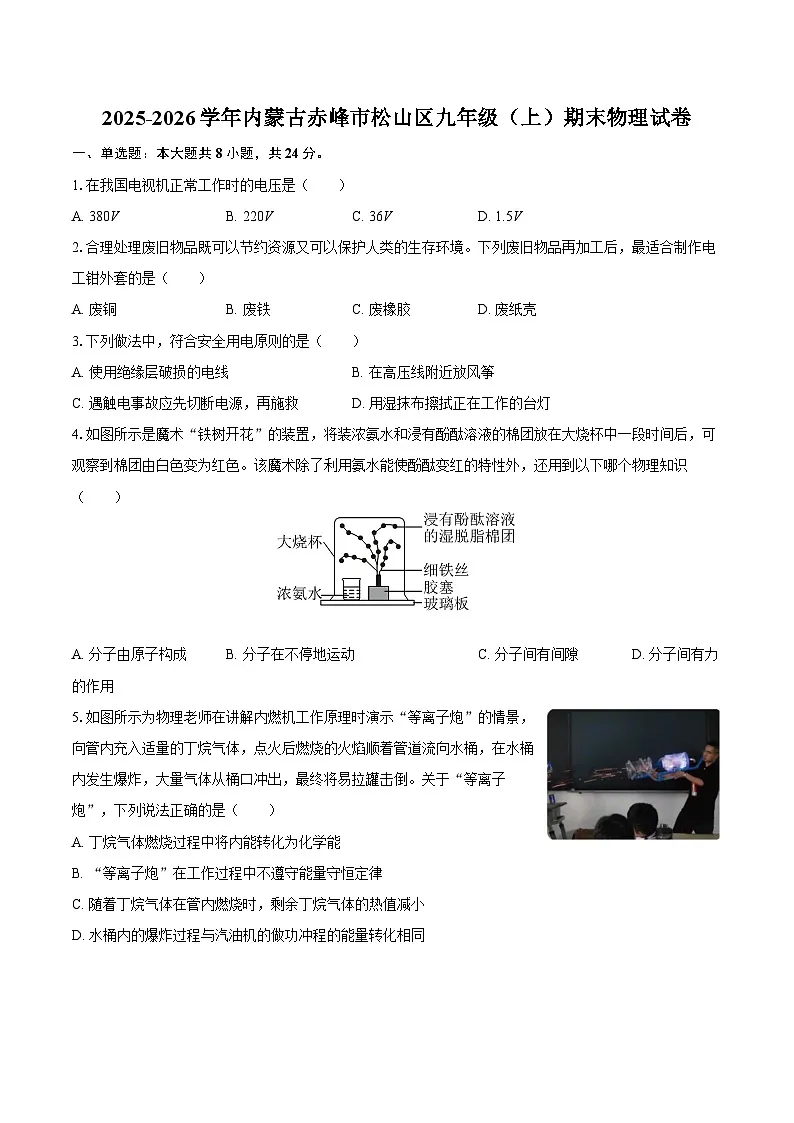

1.在我国电视机正常工作时的电压是（ ）
A. 380VB. 220VC. 36VD. 1.5V
2.合理处理废旧物品既可以节约资源又可以保护人类的生存环境。下列废旧物品再加工后，最适合制作电工钳外套的是（ ）
A. 废铜B. 废铁C. 废橡胶D. 废纸壳
3.下列做法中，符合安全用电原则的是（ ）
A. 使用绝缘层破损的电线B. 在高压线附近放风筝
C. 遇触电事故应先切断电源，再施救D. 用湿抹布擦拭正在工作的台灯
4.如图所示是魔术“铁树开花”的装置，将装浓氨水和浸有酚酞溶液的棉团放在大烧杯中一段时间后，可观察到棉团由白色变为红色。该魔术除了利用氨水能使酚酞变红的特性外，还用到以下哪个物理知识（ ）
A. 分子由原子构成B. 分子在不停地运动C. 分子间有间隙D. 分子间有力的作用
5.如图所示为物理老师在讲解内燃机工作原理时演示“等离子炮”的情景，向管内充入适量的丁烷气体，点火后燃烧的火焰顺着管道流向水桶，在水桶内发生爆炸，大量气体从桶口冲出，最终将易拉罐击倒。关于“等离子炮”，下列说法正确的是（ ）
A. 丁烷气体燃烧过程中将内能转化为化学能
B. “等离子炮”在工作过程中不遵守能量守恒定律
C. 随着丁烷气体在管内燃烧时，剩余丁烷气体的热值减小
D. 水桶内的爆炸过程与汽油机的做功冲程的能量转化相同

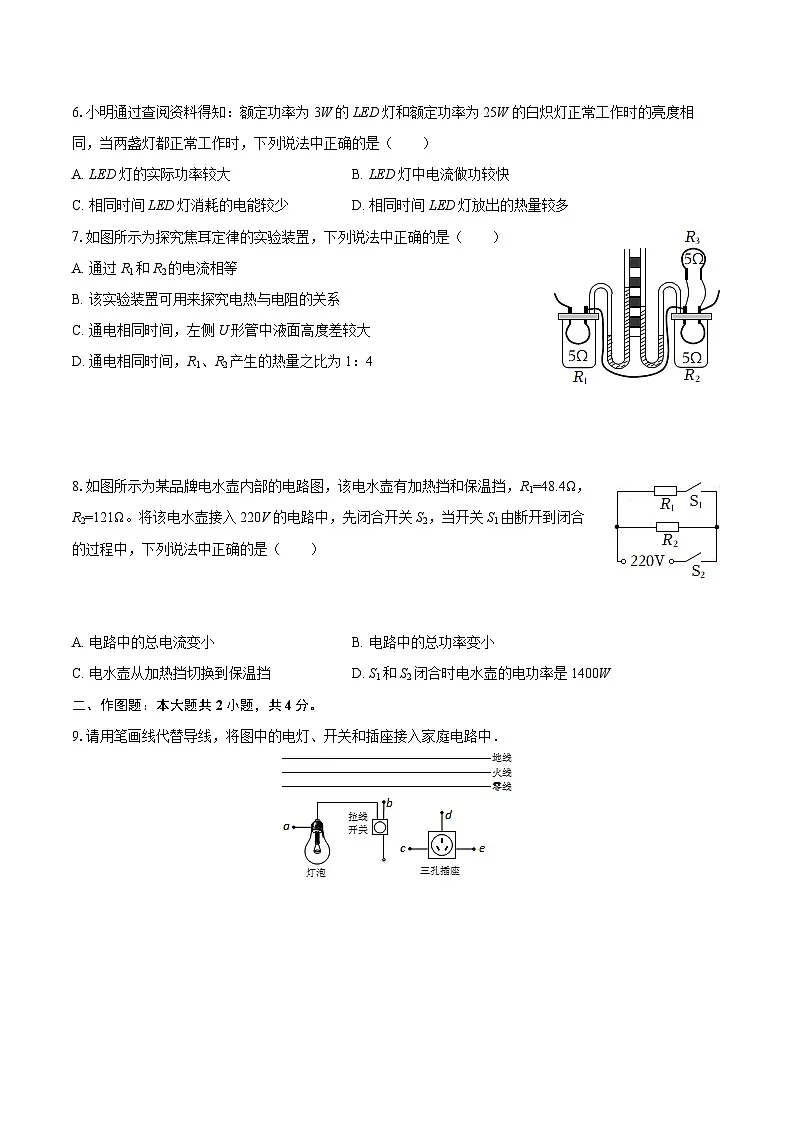

6.小明通过查阅资料得知：额定功率为3W的LED灯和额定功率为25W的白炽灯正常工作时的亮度相同，当两盏灯都正常工作时，下列说法中正确的是（ ）
A. LED灯的实际功率较大B. LED灯中电流做功较快
C. 相同时间LED灯消耗的电能较少D. 相同时间LED灯放出的热量较多
7.如图所示为探究焦耳定律的实验装置，下列说法中正确的是（ ）
A. 通过R1和R2的电流相等
B. 该实验装置可用来探究电热与电阻的关系
C. 通电相同时间，左侧U形管中液面高度差较大
D. 通电相同时间，R1、R2产生的热量之比为1：4
8.如图所示为某品牌电水壶内部的电路图，该电水壶有加热挡和保温挡，R1=48.4Ω，R2=121Ω。将该电水壶接入220V的电路中，先闭合开关S2，当开关S1由断开到闭合的过程中，下列说法中正确的是（ ）
A. 电路中的总电流变小B. 电路中的总功率变小
C. 电水壶从加热挡切换到保温挡D. S1和S2闭合时电水壶的电功率是1400W
二、作图题：本大题共2小题，共4分。
9.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．

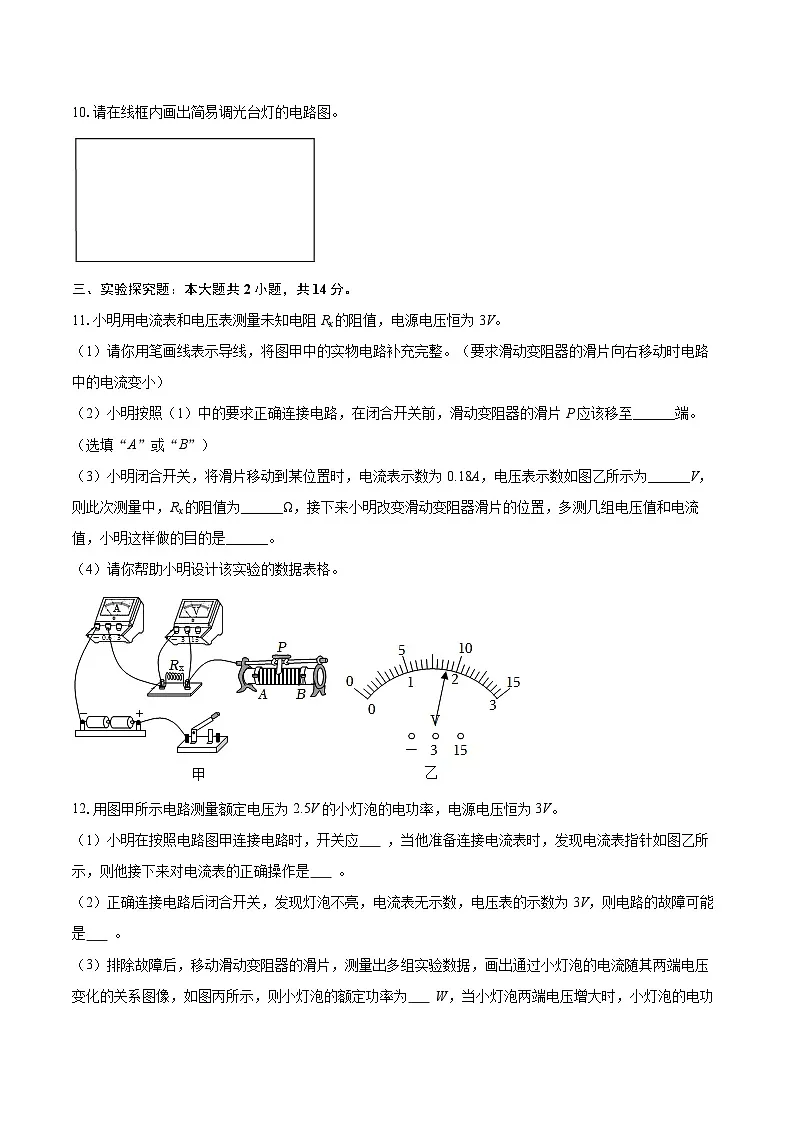

10.请在线框内画出简易调光台灯的电路图。
三、实验探究题：本大题共2小题，共14分。
11.小明用电流表和电压表测量未知电阻Rx的阻值，电源电压恒为3V。
（1）请你用笔画线表示导线，将图甲中的实物电路补充完整。（要求滑动变阻器的滑片向右移动时电路中的电流变小）
（2）小明按照（1）中的要求正确连接电路，在闭合开关前，滑动变阻器的滑片P应该移至______端。（选填“A”或“B”）
（3）小明闭合开关，将滑片移动到某位置时，电流表示数为0.18A，电压表示数如图乙所示为______V，则此次测量中，Rx的阻值为______Ω，接下来小明改变滑动变阻器滑片的位置，多测几组电压值和电流值，小明这样做的目的是______。
（4）请你帮助小明设计该实验的数据表格。
12.用图甲所示电路测量额定电压为2.5V的小灯泡的电功率，电源电压恒为3V。
（1）小明在按照电路图甲连接电路时，开关应 ，当他准备连接电流表时，发现电流表指针如图乙所示，则他接下来对电流表的正确操作是 。
（2）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表的示数为3V，则电路的故障可能是 。
（3）排除故障后，移动滑动变阻器的滑片，测量出多组实验数据，画出通过小灯泡的电流随其两端电压变化的关系图像，如图丙所示，则小灯泡的额定功率为 W，当小灯泡两端电压增大时，小灯泡的电功率将 。（选填“增大”、“减小”或“不变”）
（4）小明用不同的定值电阻替换小灯泡，探究了电流跟电阻的关系，利用实验数据绘制了如图丁所示的图像，根据图像可以得出的结论是 ，若某次实验中所选用的定值电阻的阻值为10Ω，则此时滑动变阻器接入电路的阻值为 Ω。
四、简答题：本大题共2小题，共6分。
13.请你为家庭或学校提出一条节约用电的合理化建议。
14.如图所示为一款暖手宝，它的主要结构是一段阻值较大的电阻丝，做好防水处理后放入水袋中，通电一段时间后，水袋中的水就会变热并能较长时间保持温暖。请回答：通电后，为什么暖手宝变热了而连接暖手宝的导线却不热？暖手宝水袋内装水利用了水的什么性质？
五、计算题：本大题共1小题，共8分。
15.某科技小组设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。电源电压恒为6V，R0为定值电阻，RP是压敏电阻，其阻值RP随水深h的变化关系如图乙所示。当报警器未浸入水中时，电流表的示数是0.1A；当报警器浸入水下深度h等于2m时，报警器开始报警。求：
（1）R0的阻值；
（2）报警器开始报警时的电流；
（3）若要保持报警电流不变，要使报警器浸入水下1m时就开始报警，需要将R0换成阻值为多少的定值电阻。
六、综合题：本大题共1小题，共4分。
16.小明和爸爸要乘飞机出行，出行前爸爸收到了航空公司发来的禁止携带无3C标识和超大容量充电宝的提醒信息。小明查阅资料获知中国民航局具体规定：
1.额定能量≤100W•h的充电宝可直接随身携带；
2.100W•h＜额定能量≤160W•h的充电宝需经航空公司批准才可以随身携带；
3.额定能量＞160W•h的充电宝严禁携带。
爸爸有两块充电宝，一块标有3C标识，额定能量为30000mA•h/3.7V；另一块没有3C标识，额定能量为20000mA•h/3.7V。爸爸手机电池的容量是4000mA•h/3.7V。求：
（1）请你通过计算判断爸爸的两块充电宝能否被允许带上飞机；
（2）允许带上飞机的充电宝给爸爸的手机可以完成几次从0%—100%的充电。
1.【答案】B
2.【答案】C
3.【答案】C
4.【答案】B
5.【答案】D
6.【答案】C
7.【答案】C
8.【答案】D
9.【答案】解：首先辨别上面三根线地线、火线、零线．
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
故答案为：

10.【答案】
11.【答案】 B 1.8;10;多次测量求平均值减小误差

12.【答案】断开
对电流表进行调零
小灯泡断路
0.625
增大
导体两端的电压一定时，通过导体的电流与导体的电阻成反比
2

13.【答案】电视机、计算机等家用电器不要长时间处于待机状态（空调制热时不设置温度太高，不用照明时及时关灯等）。
14.【答案】暖手宝的导线与电阻丝串联在电路中，电流与通电时间相同，电阻丝的电阻比导线大，根据焦耳定律Q=I2Rt 可知，电阻丝产生的热量比导线多，所以暖手宝变热了而连接暖手宝的导线却不热。
暖手宝袋内装水，利用了水的比热容较大的性质，质量相同的水和其它物质比较，降低相同的温度，水可以放出更多的热量。
15.【答案】R0的阻值是20Ω 报警器开始报警时的电流是0.15A 若要保持报警电流不变，要使报警器浸入水下1m时就开始报警，需要将R0换成阻值为10Ω的定值电阻
16.【答案】有3C标识的充电宝需经航空公司批准后能带上飞机，没有3C标识的充电宝不能带上飞机 允许带上飞机的充电宝给爸爸的手机可以完成7次从0%—100%的充电 电压 U/V
电流 I/A
电阻Rx/Ω
电阻的平均值/Ω
1
2
3
