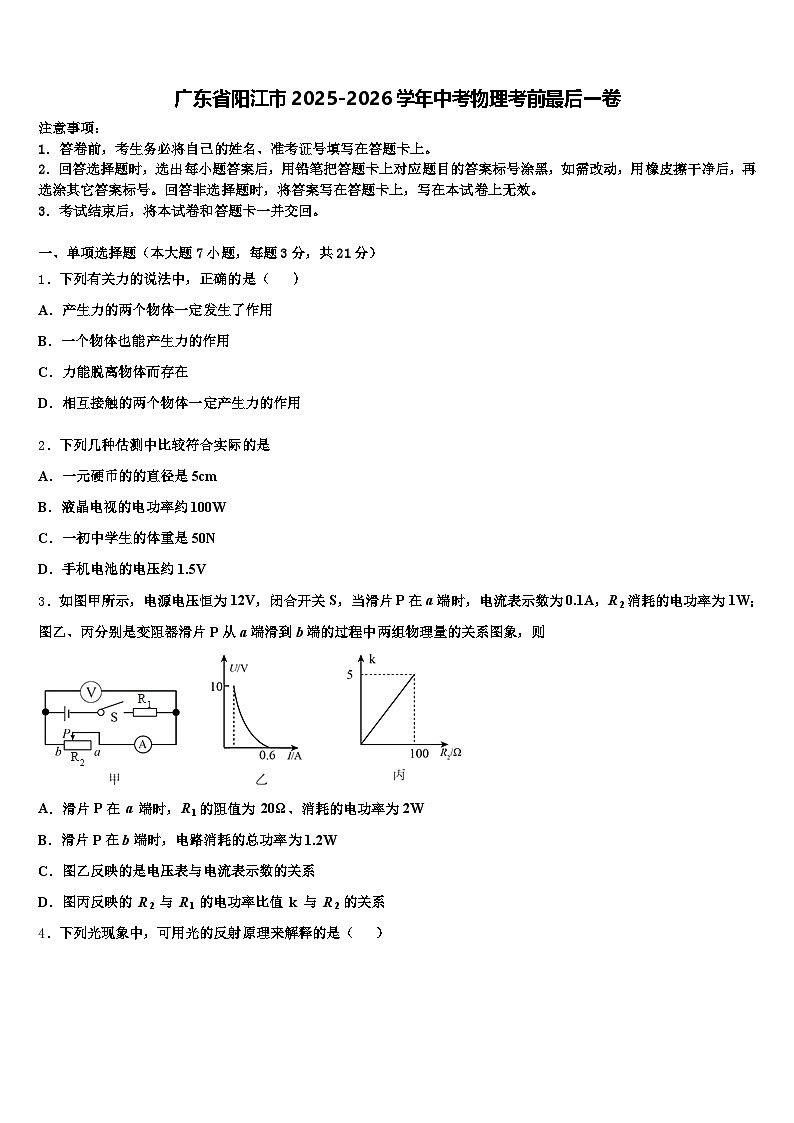

广东省阳江市2025-2026学年中考物理考前最后一卷（含答案解析）

这是一份广东省阳江市2025-2026学年中考物理考前最后一卷（含答案解析），共20页。试卷主要包含了如图所示的电路中，已知电阻R1等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列有关力的说法中，正确的是（ ）
A．产生力的两个物体一定发生了作用
B．一个物体也能产生力的作用
C．力能脱离物体而存在
D．相互接触的两个物体一定产生力的作用
2．下列几种估测中比较符合实际的是
A．一元硬币的的直径是5cm
B．液晶电视的电功率约100W
C．一初中学生的体重是50N
D．手机电池的电压约1.5V
3．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R 2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则
A．滑片P在 a 端时，R 1的阻值为 20Ω、消耗的电功率为2W
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图乙反映的是电压表与电流表示数的关系
D．图丙反映的 R 2 与 R 1 的电功率比值 k 与 R 2 的关系

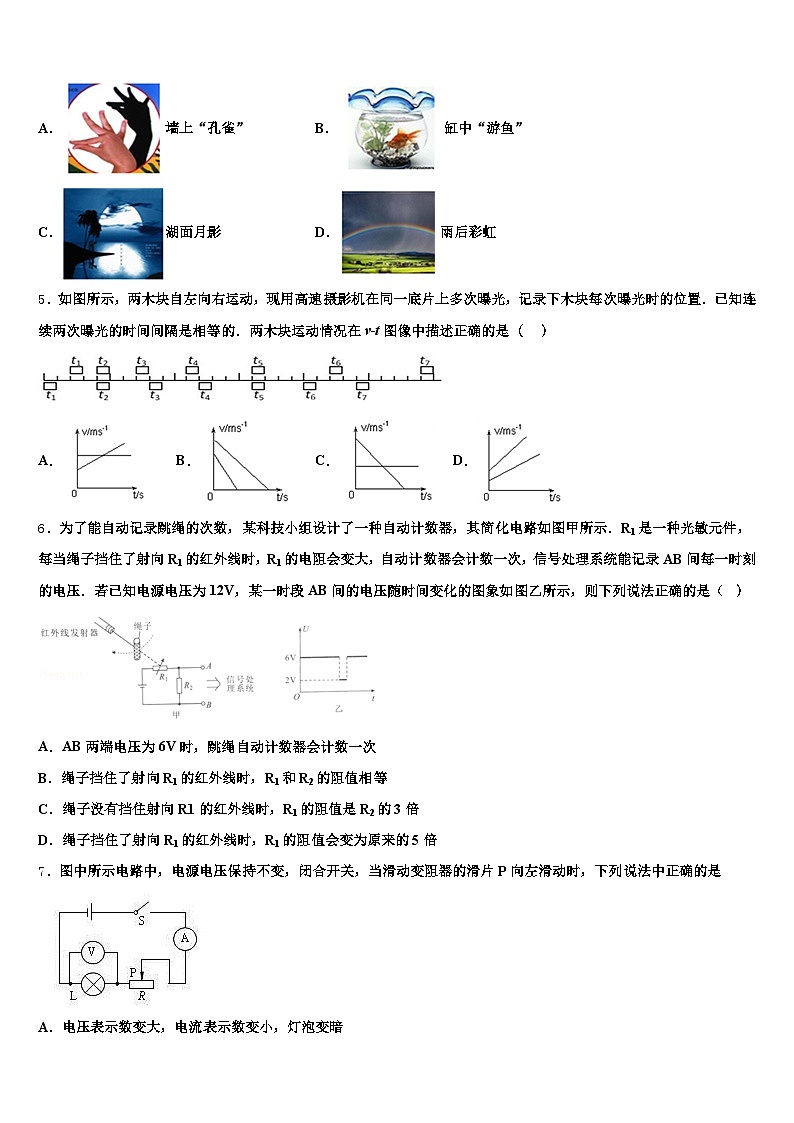

4．下列光现象中，可用光的反射原理来解释的是（ ）
A．墙上“孔雀”B．缸中“游鱼”
C．湖面月影D．雨后彩虹
5．如图所示，两木块自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时的位置．已知连续两次曝光的时间间隔是相等的．两木块运动情况在v-t图像中描述正确的是（ ）
A．B．C．D．
6．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
7．图中所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变大，电流表示数变大，灯泡变亮
D．电压表示数变小，电流表示数变小，灯泡变暗
二、填空题（本大题7小题，共21分）

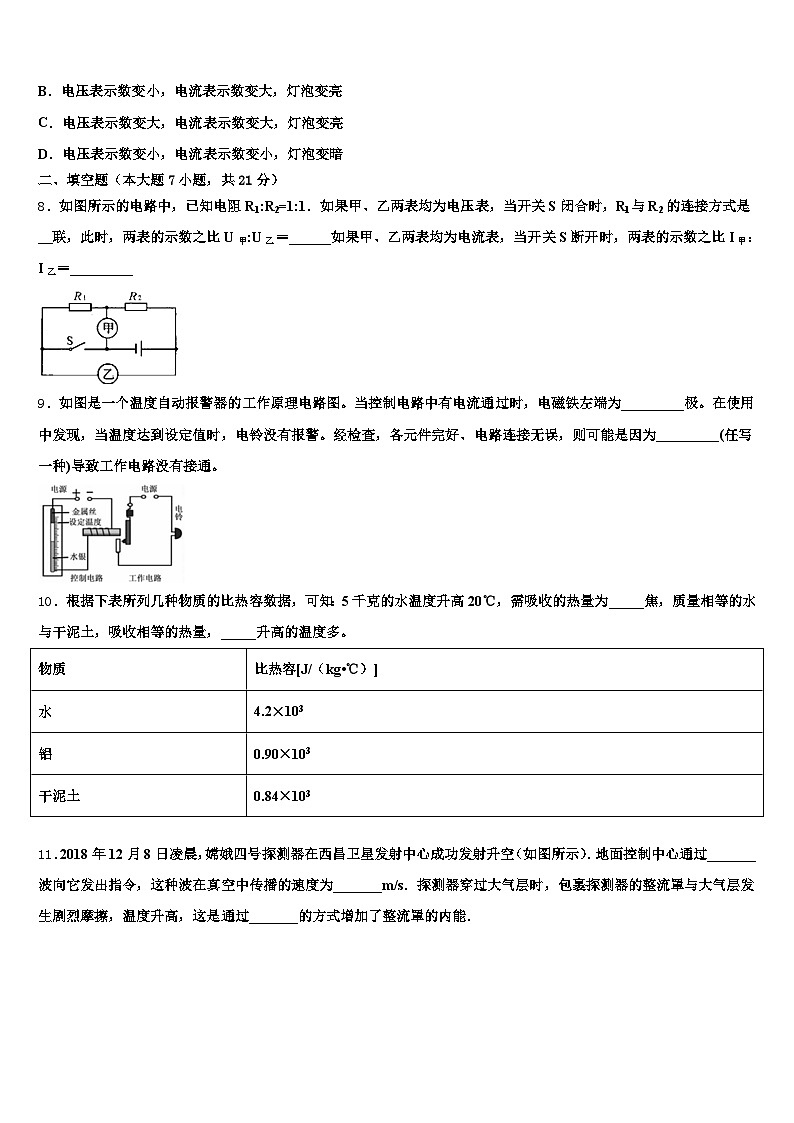

8．如图所示的电路中，已知电阻R1:R2=1:1．如果甲、乙两表均为电压表，当开关S闭合时，Rl与R2的连接方式是＿联，此时，两表的示数之比U甲:U乙＝______如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙＝_________
9．如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为_________极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为_________(任写一种)导致工作电路没有接通。
10．根据下表所列几种物质的比热容数据，可知：5千克的水温度升高20℃，需吸收的热量为_____焦，质量相等的水与干泥土，吸收相等的热量，_____升高的温度多。
11．2018年12月8日凌晨，嫦娥四号探测器在西昌卫星发射中心成功发射升空（如图所示）．地面控制中心通过_______波向它发出指令，这种波在真空中传播的速度为_______m/s．探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，温度升高，这是通过_______的方式增加了整流罩的内能．
12．图甲重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备。如图乙所示，已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是______J；传动装置带发电机发电，将机械能转化为电能。己知重力灯功率为0.5W，重力势能转化为电能的效率为40%，则按上述方法每举高一次该沙袋能使重力灯正常照明______s.
13．如图是四冲程汽油机的工作过程中_____冲程；如果该汽油机每分钟转3600转，则该汽油机每秒做功_____次；若该汽油机功率为10kW，机械效率为36%，使用的乙醇汽油热值为4×107J/kg，则汽油机工作1小时消耗_____kg乙醇汽油．
14．用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带_____电；带电的玻璃棒接触验电器，验电器金属箔张开，是因为_____种电荷相互排斥。
三、作图题（共7分）
15．在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向．
16．如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．
17．如图传动装置．甲是由电机带动的逆时针转动的主动轮，乙是从动轮重20N．皮带与轮子之间无打滑现象，轮子与皮带A处的摩擦力大小为8N，请在皮带A处作出这个力和乙轮受到的重力的示意图．
（________）
四、实验题（本大题共5小题，共20分）
18． (4分)某同学用下列器材研究影响滑动摩檫力大小的因素：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。
（1）甲、丙两图所示的实验说明：接触面的粗糙程度相同时，滑动摩擦力的大小与 有关。
（2）丙图中，弹簧测力计的示数为 N，铝块受到的摩擦力大小为 N。
（3）丁图中铝块受到的摩擦力大小 乙图中铝块受到的摩擦力大小（填“大于”、“等于”或“小于”）。
19．某小组同学们设计实验“探究影响导体和电阻大小的因素”，他们找到如图所示的实验器材和若干导线，AB、CD、GH上为三根相同长度、粗细的镍铬合金导线．
（1）乙方案实验是为了探究导体电阻与__________的关系．
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，还需要从下列器材选择_______（不定项）
A．与AB镍铬合金导线长度相同的锰铜导线
B．与AB镍铬合金导线长度和横截面相同的铁导线
C．与CD镍铬合金导线长度和横截面相同的锰铜导线
D．与GH镍铬合金导线横截面相同的铜导线
20．在“探究凸透镜成像规律”的实验中（凸透镜的焦距为15cm）：
（1）发光体“F”、凸透镜（焦距为f）和光屏在光具座上的位置如图所示，实验前应将光屏向_____调整，使发光体“F”和光屏的中心位于凸透镜的主光轴上。
（2）保持图中发光体“F”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、_____的实像，生活中的_____就是利用这一原理工作的。
（3）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有_____。
（4）实验时还发现，当发光体“F”在距透镜15﹣30cm之间时，像均成在透镜另一侧距透镜30cm以外处，但是，当他们把发光体F放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距_____；
（5）为了让发光体“F”在C位置的像成在光具座上的光屏上，他们采用了两种做法：
做法一：保持发光体“F”和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，这表明像距变_____了，由此推断更换的凸透镜会聚光的能力较强，此透镜焦距_____15cm（选填“大于”、“小于”或“等于”）。
做法二：保持发光体“F”和透镜的位置不变，在发光体“F”和透镜之间再放置一个凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，此实验联系实际即模拟了_____（选填“近视眼”或“远视眼”）的形成及矫正。
21．如图是小明利用刻度均匀的轻质杠杆进行探究“杠杆的平衡条件”实验．一家庭用的白炽灯标有“220V？W”字样，额定功率数值已模糊不清．小明想到利用如图所示的家庭电能表（表盘上标有“3200imp/kW•h”表示每消耗1kW•h的电能，指示灯闪烁3200次）也能测出其额定功率．
该电能表允许通过的最大电流是__A；为完成实验，还需补充的一个器材是：__；请设计出测量该灯泡电功率的实验方案，写出合理的实验步骤及最终表达式．
实验步骤：__
最终表达式（用所测出的物理量表达）：__．
22．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。
（1）在实验中，电流表应该选择的合适量程是______。
（2）在实物电路图中，用“”打在错误连线上，并用笔画线代替导线改正错误连线。
（__________）
（3）闭合开关前，滑动变阻器的滑片应移动到______（填“左”或“右”）端。
（4）线路正确后，闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是______。
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R=______。
（6）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流：在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压，在用电压表、电流表测量电阻有如下图所示的两种测量电阻的连接方式，
若电压表的电阻不是很大，电流表电阻不是很小，你认为图______中测量出的电阻值比真实值偏大，图中测量出______的电阻值比真实值偏小。
五、计算题（本大题共2小题，共13分）
23．如图是某品牌太阳能汽车，在景区接送游客．
车轮与地面的总接触面积为2.5×10－2m2,该汽车对水平地面的压强2×105Pa，求该车对地面的压力多大？某次运送游客时，该车以18km/h的速度在水平路面上匀速行驶3.6km,此时该车的输出功率为800W,求：此过程中该车受到的阻力多大？牵引力所做功多大？
24．如图所示，质量为500g，密度为4×103kg/m3的合金体．用弹簧测力计吊着合金体，浸在原来装有h=10cm深的水，底面积为250cm2的圆柱形容器中，静止时合金体有体积露出水面．g=10N/kg，求：
合金体所受的重力． 弹簧测力计的拉力是多少？ 将细线剪断，合金体浸没水中静止时，水对容器底部产生的压强是多少（容器中的水未溢出）？
六、综合能力题（本大题共3小题，共18分）
25．无内胆饮水机的原理如图所示，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水．已知该饮水机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W．（已知：电热丝R1、R0电阻不随温度变化，水的比热容c=4.2×103J/（kg•℃），取g=10N/kg）．问：
当饮水机出温水的时候“温、开水选择开关”的状态是什么样的？饮水机电热丝R0的电阻是多少？ 现在需要100℃的开水600g，已知水的初温是20℃，如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间？ 和传统的有内胆的饮水机相比，这种无内胆饮水机的优点是什么？（写出一条）
26．在一节物理校本研究课中，小明同学与小芳同学要比较甲、乙两种比热容的大小，他们准备了两只相同的烧杯，分别装了初温和质量相同的甲、乙液体．在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体都加热到相同的温度然后进行比较；小芳认为要加热到相同的时间然后进行比较，你认为方法可行的是__________（填字母）．
A．仅小明可行 B．仅小芳可行 C．两人都可行如图所示，是某同学在实验室验证奥斯特实验，要使实验效果更加明显应使通过电导线沿__________（选填“东西”或“南北”）方向放置．
如图所示，是某同学在常温下的教室内想完成“探究冰熔化特点”的实验，他应该选择图的__________装置．
如图所示，是探究水的沸腾实验时在水沸腾前后看到的现象，沸腾时看到的现象是__________（填甲、乙）
27．阅读短文，回答问题：
防冻冷却液
汽车行驶时，发动机的温度会升得很高，利用防冻冷却液在散热器管道内循环流动，将发动机多余内能带走，使发动机能以正常工作温度运转．防冻冷却液主要由水和不易汽化、密度比水小的某种防冻剂（简称原液）混合而成，原液含量（防冻剂占防冻冷却液体积的比例）越高，防冻冷却液的比热容越小，防冻冷却液的凝固点和沸点与原液含量的关系图象见如图和如图所示．选用时，防冻冷却液的凝固点应低于环境最低温度10℃以下，而沸点一般要高于发动机最高工作温度5℃以上．
请回答下列问题： 若用水代替防冻冷却液，在北方寒冷的冬天，停车时间比较长，会因水结冰容易导致散热器管道胀裂，为什么？因为当水结冰时，________，所以把散热器管道胀裂． 设某品牌汽车的发动机工作温度为90～101℃，所在地区最低温度为﹣17℃，应选用何种较合适比例的防冻冷却液________（选填“35%”、“45%”、“55%”或“65%”），简述选用理由：________． 现有原液含量为75% 的防冻冷却液长时间使用后，由于汽化会减少，与原来相比，防冻冷却液的哪些物理量发生了什么变化，如何变化？（示例：体积变小） ①________，②________，③________，④________，⑤________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．力是物体对物体的作用，故产生力的两个物体之间一定发生了作用，故A正确。
B．力是物体对物体的作用，力的产生，至少要有两个物体，故B错误。
C．力是物体对物体的作用，力不能脱离物体而单独存在，故C错误。
D．相互接触的物体不一定有力的作用，比如并排放置，不相互挤压的桌子之间没有力的作用，故D错误。
重点是力的概念及其理解，知道力是物体对物体的作用，力不能脱离物体而存在，且一个力产生，最少有两个物体。
2、B
【解析】
试题分析：A．一元硬币的的直径是5cm，错误，直径大约是1.2cm；
B．液晶电视的电功率约100W，正确，液晶电视的功率为90-125W；
C．一中学生的重是50N，错误，中学生的重力大约为500N；
D．手机电池的电压约1.5V，错误，手机电池的电压约为4.2-4.7V；应选B．
考点：常见数据的估测
3、D
【解析】
由电路图知道，两电阻串联，电压表测R2的电压，电流表测电路中的电流，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率是1W，由串联电路电流的规律及P＝I2R知道，故R滑大＝＝100Ω；
AC、P在a端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反映的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系，C选项中，由于关系搞反了，故C错误；
当 P在a端时，由图乙知道，电压表示数为10V，由串联电路电压的规律知道，R1的电压是：U1＝12V﹣10V＝2V，由分压原理知道，，所以，R1＝R滑大＝×100Ω＝20Ω；R1消耗的电功率是：P1＝＝0.2W，故A错误；
B、滑片P在b端时，电路中的电流为0.6A，电路消耗的总功率是：P＝UI＝12V×0.6A＝7.2W，故B错误；
D、由串联电路电流的规律及P＝I2R知道，R2 与 R1 的电功率比值是：k＝，将R1＝20Ω代入解得：k＝，即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，即图丙反映的是R2与R1的电功率比值k 与R2的关系，故D正确．
4、C
【解析】
A．墙上“孔雀”属于影子，由光的直线传播形成的，故A不符合题意；
B．缸中“游鱼”是光的折射现象，故B不符合题意；
C．平静湖面上月亮的倒影，属于平面镜成像，由于光的反射形成的，故C符合题意；
D．雨后彩虹，太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D不符合题意。
故选C。
5、A
【解析】
设刻度尺的每小格尺寸为s和曝光时间为t，下面的物体做匀速直线运动，运动的速度：v=；上面木块在相等时间内的路程差是恒量，由此可知上面木块做匀加速直线运动，匀变速运动某段时间的平均速度等于中间时刻的瞬时速度，由此可知t3时刻上面木块的速度：v3=；t4时刻上面木块的速度：v4=，则在时刻t3和时刻t4之间某瞬时两木块速度相同，故A正确，B、C、D错误．
6、D
【解析】
解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB两端电压为2V时，跳绳自动计数器会计数一次，故A错误；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2，故B错误；由乙图可以看出，当没有挡住射向R1的激光， U2'＝UAB'＝6V，由串联电路的分压原理可知此时两电阻相等，故C错误；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故D正确．故选D．
点睛：由电路图知，两电阻串联，AB间电压为R2两端电压．由题知，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题．
7、C
【解析】
首先判断滑片向左移动时，滑动变阻器阻值的变化，根据欧姆定律判断电路中电流的变化，灯泡亮暗的变化，根据U=IR判断灯泡两端电压的变化．由图知，灯泡与滑动变阻器串联，当滑片向左滑动时，滑动变阻器的阻值变小，所以电路中的电流变大，电流表的示数变大，灯泡变亮；根据U=IR，灯泡两端的电压变大，电压表的示数变大．
故选C．
二、填空题（本大题7小题，共21分）
8、串联1:4 4: 1
【解析】
①如果甲、乙两表均为电压表，电压表内阻很大，在电路中相当于断路， 因而，当开关S闭合，R1与R2的连接方式是串联，甲测的是R1两端的电压，乙测的是总电压，两表的示数之比U甲︰U乙 = R1:(R1+R2)=1:4
②如果甲、乙两表均为电流表，电流表内阻很小，在电路中相当于一根导线，因而，当开关S断开时，R1与R2的连接方式是并联，甲测的是干路总电流，乙表测的是R1支路的电流，通过R1、R2电流之比I1︰I2= R2:R1=1:1;两表的示数之比I甲︰I乙= (I1+ I2)：I1=4:1．
【考点】
电压表、电流表在电路中不同接法，对电路的影响；串并联电路特点．
9、S(或南) 控制电路电源电压太小
【解析】
如图根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指所指的右端即为螺线管的N极，故电磁铁左端为S极。
如图的自动报警器，要能正常工作，当温度达到设定值时，电磁铁中有电流通过，产生磁性，将衔铁吸到左侧将工作电路接通，电铃响；
若在使用中发现，电铃没有报警。可能的原因有：控制电路部分电流小，电磁铁产生的磁性小，即控制电路电源电压太低；也可能衔铁触点接触不良，造成断路，电铃不响等。
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上。
10、4.2×105 干泥土
【解析】
水吸收热量：Q吸＝cmΔt＝4.2×103J/（kg•℃）×5kg×20℃＝4.2×105J；
查表可知c泥土＜c水，因Q水＝Q泥土，且m水＝m泥土，由Δt＝可知：Δt泥土＞Δt水；即干泥土升高的温度多。
11、电磁波 3×108 做功
【解析】
地面中心是通过电磁波来传达指令的；这种波在真空中传播速度为 3×108m/s；
探测器穿过大气层时，克服摩擦做功，机械能转化为内能，使的整流罩的温度升高，内能变大．
12、400 320
【解析】
由题知，沙袋重力为200N，被提高2m，所以沙袋下降到地面重力所做的功：
W=Gh=200N×2m=400J；
由题知，重力势能转化为电能效率为40%，重物重力做的功转化的电能为：
W电=ηW=40%×400J=160J，
由可得每举高一次重物能使该灯正常照明的时间：。
13、排气 30 2.6
【解析】
由图可知，进气门关闭，排气门打开，活塞向上运动，所以是排气冲程．
汽油机每分钟转3600转，则每秒钟转3600÷60=60转，每两转完成一个工作循环，做一次功，所以该汽油机每秒做功30次．
汽油机1小时所做的功
所以燃烧乙醇汽油放出的热量
消耗汽油的质量
14、正同
【解析】
丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电。
带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带正电。
三、作图题（共7分）
15、
【解析】
试题分析：电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极．
磁感线的方向是：在磁体的周围N极流出，回到S极．由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的．
根据异名磁极相互吸引可以确定与螺线管左端S极靠近的是小磁针的N极，则小磁针的右端为S极．
16、
【解析】
（1）小车突然减速后，木块相对于平板向左滑动，在水平方向上受摩擦力的作用，方向向右，
（2）在竖直方向上，木块受重力G和支持力F的作用，并且这两个力是一对平衡力，如图所示．
17、
【解析】
A点位置在与主动轮接触的皮带上,轮子带着传送带运动,故传送带相对轮子有向左运动的趋势,可以知道此处静摩擦力方向向右，作用点在A点;重力的方向竖直向下，作用点在乙轮的重心，如图所示：
四、实验题（本大题共5小题，共20分）
18、（1）压力大小；（2） 3.2 、0 （3）等于
【解析】
试题分析：滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，实验所采用的方法是控制变量法，故（1）甲、丙两图所示的是控制接触面的粗糙程度相同，探究的是滑动摩擦力的大小与压力大小的关系。（2）由丙图知，弹簧测力计的示数为3.2N，铝块与木块相对静止，但在水平方向上没有相对运动趋势，故在水平方向上不受摩擦力的作用，故摩擦力为0N。（3）丁图中铝块与乙图中铝块对地面的压力相同，接触面粗糙程度相同，故受到的摩擦力大小相等。
考点：影响滑动摩擦力大小的实验探究过程
19、小 大 导体横截面积 B或C
【解析】
甲方案中，三根导线串联时，电阻长度最大，电阻最大，电流表示数在这三次示数中最小；乙方案中，三根导线并联时，电阻横截面积最大，电阻最小，电流表示数在这三次示数中最大；
（1）乙方案实验中，分别测量了一根、两根、三根导线并联后的电流，此时导线横截面积改变了，电流随之改变，是为了探究导体电阻与导体横截面积的关系；
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，应该选用与上面导体材料不同，长度和横截面积相同的导体，故B或C均符合题意．
20、下 缩小 照相机 像比原来暗 太大 小 小于 远视眼
【解析】
（1）由图可知，使发光体“F”、凸透镜、光屏三者的中心在同一高度，实验前应将光屏向下调整；
（2）如图所示，发光体“F”在二倍焦距之外，成的像是倒立、缩小的实像，照相机就是利用这一原理工作的；
（3）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗；
（4）无论怎样移动光屏都不能在光屏上得到像，可能是物距接近于焦距，像距太大，像不能成在光屏上；
（5）保持蜡烛和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，由此推断更换的凸透镜会聚光的能力较强，焦距变小，像距也变小，此透镜焦距小于15cm；
产生远视眼的原因是，晶状体太薄，折光能力太弱，焦距变大，近处的物体的像成在视网膜之后，因此远视眼看不清近处的物体，可以用凸透镜的会聚作用进行矫正。
21、40 秒表 ①将其他用电器开关断开，只让白炽灯发光；
②用秒表记录下电能表指示灯闪烁n次时所用时间t； P=kW
【解析】
(1)电能表中有参数10（40）A，说明该电能表允许通过的最大电流是40A；
(2)为了测量灯泡的额定功率，我们可以用电能表测量某段时间灯泡消耗的电能，根据P=W/t；只要知道做功的时间就可得到电功率，故需要补充的一个器材是秒表；
(3)具体用电能表结合秒表测量电功率步骤为：.①将其他用电器开关断开，只让白炽灯发光；②用秒表记录下电能表指示灯闪烁n次时所用时间t；
功率表达式P=kW．
22、0-0.6A 右 电阻断路 5 甲 乙
【解析】
（1）电源电压为3V，待测电阻的阻值约为6Ω，由欧姆定律，电路中的最大电流约为：=0.5A，在实验中，电流表应该选择的合适量程是0-0.6A；
（2）变阻器按一上一下接入电路中与电阻串联，电压表与电阻并联，电流表与电阻串联，如下图所示：
（3）闭合开关前，滑动变阻器的滑片应移动到阻值最大处的右端；
（4）线路正确后，闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，电路故障的原因可能是电阻断路；
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，电压表选用小量程，分度值为0.1V，电压为1.5V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律，此时测量的待测电阻R==5Ω；
（6）甲图中电流表测量是准确的，电压表测电阻与电流表的电压，根据并联电路电压的规律，电压表测量的电压偏大，由欧姆定律R=可知，测量的电阻偏大；
乙图中，电压表测量的电压是准确的，电阻与电压表并联，根据并联电路电流的规律，电流表示数大于R的实际电流，由欧姆定律R=可知，测量的电阻偏小。
五、计算题（本大题共2小题，共13分）
23、（1）5×103N （2）5.76×105J
【解析】
（1）由可得，该车对地面的压力：F=pS=2×105Pa×2.5×10-2m2=5000N；
（2）汽车行驶的速度：v=18km/h=5m/s，
由可得，牵引力的大小：，
因汽车匀速行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，此过程中该车受到的阻力：f=F牵=160N，
牵引力做的功：W=F牵s=160N×3600m=5.76×105J．
答：（1）该车对地面的压力为5000N；
（2）此过程中该车受到的阻力为160N，牵引力所做的功为5.76×105J．
24、（1）5N； （2）4N；（3）1050Pa
【解析】
(1)合金体的重力：G=mg=500g×10−3kg×10N/kg=5N；
(2)根据可得，合金体的体积：
，
合金体受到的浮力：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×(1−)×1.25×10−4m3=1N，
∵F浮=G−F′，
∴弹簧计的拉力：
F=G−F浮=5N−1N=4N；
(3)合金体浸没水中时，水位升高：
，
此时水的深度：
h总=h+h1=10cm+0.5cm=10.5cm=0.105m，
水对容器底产生的压强：
p=ρgh总=1.0×103kg/m3×10N/kg×0.105m=1050Pa.
答：(1)合金体所受的重力为5N；
(2)弹簧测力计的拉力是4N；
(3)将细线剪断，合金体浸没水中静止时，水对容器底部产生的压强是1050Pa.
六、综合能力题（本大题共3小题，共18分）
25、（1）当饮水机出温水的时候“温、开水选择开关”的状态是断开的；
饮水机电热丝R0的电阻是22Ω；
（2）烧开这些水需要115s时间；
（3）和传统的有内胆的饮水机相比，这种无内胆饮水机的优点是热量损失少，更加节能
【解析】
试题分析：（1）饮水机所处的状态根据开关S接通或断开时连入的电阻即可判断．当开关接通时，只有电阻R0接入电路，当开关S断开时，电阻R1和R0串联接入电路，由电功率的公式P=可判断饮水机处于什么状态；
知道饮水机的加热功率，可利用公式R=计算出电热丝R0的阻值．
（2）先根据密度的变形公式求出水的质量，然后根据Q吸=cm△t即可求出水吸收的热量；
根据η=求出消耗的电能，然后根据W=Pt求出烧开开水需要的时间．
（3）从热量的损失和节能的角度分析．
解：
（1）当“温、开水选择开关”闭合时，只有电阻R0接入电路；由P=可知，此时饮水机处于加热状态；
当“温、开水选择开关”断开时，电阻R1和R0串联接入电路，此时饮水机处于保温状态；
根据题意可知，P加=2200W，
饮水机处于加热状态时，只有电阻R0接入电路，由P=可知，R0===22Ω；
（2）水吸收的热量：
Q吸=cm△t=4.2×103J/（kg•℃）×0.6kg×（100℃﹣20℃）=2.016×105J；
由η=可得：
W===2.52×105J；
由W=Pt可知：
t==≈115s．
（3）和传统的有内胆的饮水机相比，这种无内胆饮水机的优点是热量损失少，更加节能；
答：（1）当饮水机出温水的时候“温、开水选择开关”的状态是断开的；
饮水机电热丝R0的电阻是22Ω；
（2）烧开这些水需要115s时间；
（3）和传统的有内胆的饮水机相比，这种无内胆饮水机的优点是热量损失少，更加节能．
26、 C 南北 乙 乙
【解析】（1）比较甲、乙两种比热容的大小的实验中，在初温和质量相同时，由吸热公式：
可知，既可以通过比较加热相同的时间，比较液体温度的变化，也可以通过比较加热到相同的温度，比较加热时间来判断比热容的大小，所以两人的方法都可行.
（2）由于小磁针静止时要指南北方向，在验证电流周围有磁场时，一般也把直导线南北放置，这样在直导线下方的磁场方向是东西方向的，实验效果更加明显.
（3）“探究冰熔化特点”的实验中，选用水浴法，可以使冰均匀的受热，效果更好，所以应选乙图的装置.
（4）水在沸腾时上下的温度相同，气泡上升时能够持续吸热，继续的汽化，体积会变大，所以沸腾时气泡是由小变大的.
27、体积变大 45% 原液含量45%的防冻液凝固点低于一27℃，沸点高于106℃ 密度变小 比热容变小 沸点升高 凝固点升高 质量变小
【解析】
(l)水的反常膨胀，水结冰后体积变大，故在北方寒冷的冬天，用水代替防冻冷却液，停车时间比较长，会因水结冰容易导致散热器管道胀裂．
(2)设某品牌汽车的发动机工作温度为90~101℃，所在地区最低温度为－17℃，由图可知：应选用何种较合适比例的防冻冷却液55%，简述选用理由：此含量符合题设条件要求：①凝固点低于环境温度10℃以下；②沸点高于发动机最高工作温度5℃以上；③防冻冷却液的比热容较大．
(3)由题意知：现有原液含量为75% 的防冻冷却液长时间使用后，由于汽化会减少，与原来相比，防冻冷却液的物理量发生变化的是：①密度变小 ②比热容变小 ③沸点升高 ④凝固点升高 ⑤质量变小．
物质
比热容[J/（kg•℃）]
水
4.2×103
铝
0.90×103
干泥土
0.84×103
甲方案
乙方案
分别测量了一根、两根、三根导线串联后的电流，并记录下来．
三根导线串联时，电流表示数在这三次示数中最____（填“大”或“小”）．
分别测量了一根、两根、三根导线并联后的电流，并记录下来．
三根导线并联时，电流表示数在这三次示数中最____（填“大”或“小”）．
