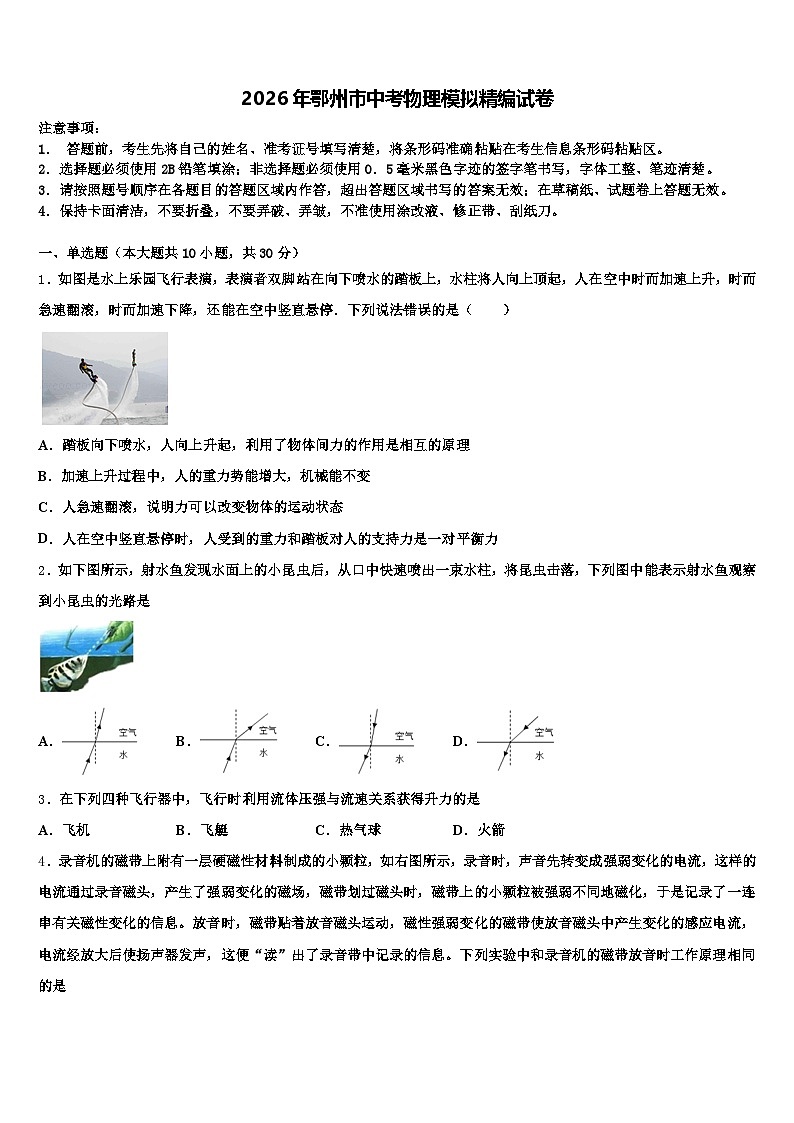

2026年鄂州市中考物理模拟精编试卷（含答案解析）

这是一份2026年鄂州市中考物理模拟精编试卷（含答案解析），共18页。试卷主要包含了下列描述中，与物理学史不符的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图是水上乐园飞行表演，表演者双脚站在向下喷水的踏板上，水柱将人向上顶起，人在空中时而加速上升，时而急速翻滚，时而加速下降，还能在空中竖直悬停．下列说法错误的是（ ）
A．踏板向下喷水，人向上升起，利用了物体间力的作用是相互的原理
B．加速上升过程中，人的重力势能增大，机械能不变
C．人急速翻滚，说明力可以改变物体的运动状态
D．人在空中竖直悬停时，人受到的重力和踏板对人的支持力是一对平衡力
2．如下图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是
A．B．C．D．
3．在下列四种飞行器中，飞行时利用流体压强与流速关系获得升力的是
A．飞机B．飞艇C．热气球D．火箭

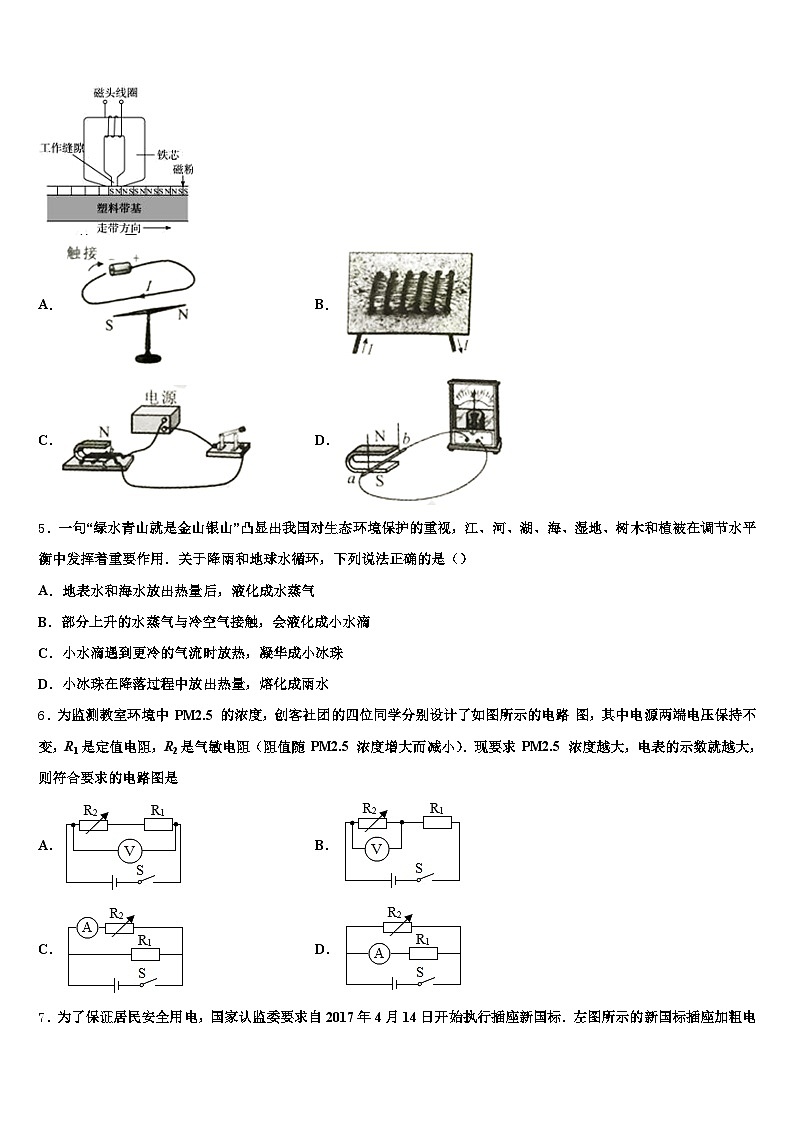

4．录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发声，这便“读”出了录音带中记录的信息。下列实验中和录音机的磁带放音时工作原理相同的是
A．B．
C．D．
5．一句“绿水青山就是金山银山”凸显出我国对生态环境保护的重视，江、河、湖、海、湿地、树木和植被在调节水平衡中发挥着重要作用．关于降雨和地球水循环，下列说法正确的是（）
A．地表水和海水放出热量后，液化成水蒸气
B．部分上升的水蒸气与冷空气接触，会液化成小水滴
C．小水滴遇到更冷的气流时放热，凝华成小冰珠
D．小冰珠在降落过程中放出热量，熔化成雨水
6．为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路 图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）．现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是
A．B．
C．D．

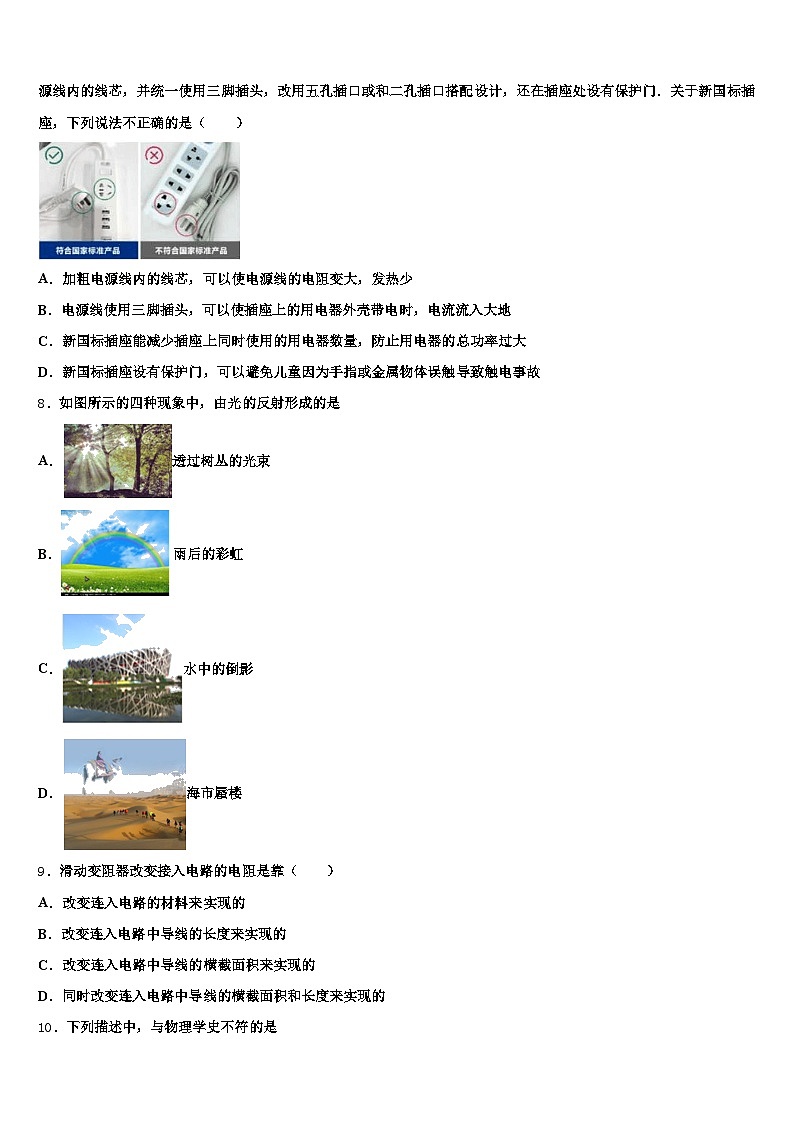

7．为了保证居民安全用电，国家认监委要求自2017年4月14日开始执行插座新国标．左图所示的新国标插座加粗电源线内的线芯，并统一使用三脚插头，改用五孔插口或和二孔插口搭配设计，还在插座处设有保护门．关于新国标插座，下列说法不正确的是（ ）
A．加粗电源线内的线芯，可以使电源线的电阻变大，发热少
B．电源线使用三脚插头，可以使插座上的用电器外壳带电时，电流流入大地
C．新国标插座能减少插座上同时使用的用电器数量，防止用电器的总功率过大
D．新国标插座设有保护门，可以避免儿童因为手指或金属物体误触导致触电事故
8．如图所示的四种现象中，由光的反射形成的是
A．透过树丛的光束
B．雨后的彩虹
C．水中的倒影
D．海市蜃楼
9．滑动变阻器改变接入电路的电阻是靠（ ）
A．改变连入电路的材料来实现的
B．改变连入电路中导线的长度来实现的
C．改变连入电路中导线的横截面积来实现的
D．同时改变连入电路中导线的横截面积和长度来实现的
10．下列描述中，与物理学史不符的是
A．伽利略通过对“斜面小车实验”的分析，认识到“阻力越小，小车速度减小得越慢”
B．格里克通过马德堡半球实验精确地测出了大气压强的值
C．焦耳最先精确地确定了电热与电流、电阻和通电时间的关系
D．奥斯特最早发现电流周围存在磁场，从而揭示了“电与磁的联系”
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．磁悬浮列车是利用磁极间的相互作用实现悬浮的
B．电磁起重机是利用电流的磁效应制成的
C．发电机是利用电磁感应现象制成的
D．动圈式扬声器是利用电流的热效应工作的
12．如图甲所示，是某电热饮水机的简化电路图，图乙是它的有关参数，当电源开关S闭合后，有加热和保温两种工作状态(由机内温控开关S0自动控制)。在用电高峰期，该饮水机的实际工作电压只有200V加热效率为80%，此时将2L水从20℃加热至100℃。[c水=4.2×10J/(kg·℃)，ρ水=l.0×103kg/m3，忽略温度对电阻的影响]。下列说法正确的是
A．温控开关S0断开时为保温状态
B．R1的阻值为40Ω，R2的阻值为1210Ω
C．水吸收的热量是6.72×105J
D．所需加热时间为840s
13．如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知（ ）
A．凸透镜的焦距是20cm
B．凸透镜的焦距是10cm
C．当物体靠近凸透镜时，像离凸透镜的距离变大
D．当物距为40cm时的成像特点可应用于照相机
三、填空题（本大题共5小题，共10分）
14．如图所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。该实验装置是为了探究电流产生的热量与_____的关系（选填“电流”、“电阻”或“通电时间”）。若通过左侧容器中的电阻丝的电流为0.5A，则右侧容器中的电阻丝在1min内产生的总热量为_____J。
15．在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A，0.3A，则该电路电源电压为_____V.1min内电路消耗的电能为_____J，1min内电流通过电动机产生的热量为_____J．
16．从MP3耳机中听到的乐曲声是由耳机膜片的_____产生的．音量太大会使耳膜受损，为此需要减小声音的_____（填“音调”“响度”或“音色”）．
17．现有“6V3W”的L1和“6V6W”的L2两只小灯泡串联后接在电路中使用时，为了使电路安全使用，电路两端允许加的最大电压为_____V，此时_____（选填“L1”或“L2”）正常发光；若再把两只小灯泡并联后接到电源电压为6V的电路中，灯泡_____（选填“L1”或“L2”）更亮（忽略温度对灯丝电阻的影响）．
18．周末小明骑自行车去游玩，自行车下坡过程中，为了减小车速，他捏紧车闸，刹车皮会发热，这是通过______的方式增加内能。当小明看到同一辆同向行驶的汽车超越自己时，若以汽车为参照物，小明是向_______（选填“前”、“后”）运动时。当他停止蹬脚踏板，自行车不会立即停下，是由于______.
四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压为6V，小灯泡标有“3V1.8W”．当闭合开关S，把滑动变阻器的滑片P移到R的中点时，小灯泡正常发光，试求：（不考虑温度对小灯泡电阻的影响）
小灯泡正常工作时的电流．滑动变阻器R的最大阻值．当变阻器的滑片P移到a端时闭合开关S，电流在1min内所做的总功是多少？
20．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。
（1）当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？
（2）太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？
（3）若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
21．质量为1千克的牛奶，加热后温度升高了40℃，求牛奶吸收的热量。（焦/千克·℃）
五、作图题（本大题共2小题，共4分）
22．画出光线ab和Oc通过透镜前后的完整光路．

23．在如图所示的电路图中填上合适的电表，使它成为正确的并联电路。
（_____）
六、实验探究题（本大题共3小题，共15分）
24．在探究凸透镜成像规律时，
（1）如图所示，凸透镜的焦距为_____cm
（2）组装器材时，应使烛焰、凸透镜和光屏三者的中心在凸透镜的_____上；
（3）如图所示，当他将蜡烛、光屏位置固定后，左右移动透镜，发现透镜在①、②两个位置时，屏上都能得到清晰的倒立的像，则与在位置②相比凸透镜在位置①时所成的像_____（选填“较大“或校小”）：照相机就是利用了凸透镜处于位置_____（选填“①“或“②”）时的成像规律
（4）当蜡烛、透镜和光屏位于如图中所示位置时，光屏上成清晰的像，现在凸透镜右侧靠近透镜处放置一个远视眼镜，为使光屏上仍能成一清晰的像，可将光屏向_____（选填“左”或“右”）移动
（5）如图是用LED小灯泡制成的发光体，小明用该发光体替换如图中的蜡烛进行实验时，用黑纸紧贴发光体将虚线以上部分遮挡住，则光屏上可看到的像是_____
25．(1)小青同学用已经调节好平衡的天平测量物体的质量,操作情况如图甲所示,它的错误有: _____。(写出一条即可)
有一个形状不规则的小木块，将其放在水中时，漂浮在水面上，用以下两种方案测量该木块的密度。
a.用天平测小木块的质量：把天平放在水平台上，调节平衡螺母，调节横梁平衡，测得小木块的质量为m；
b.在量筒中倒入适量的水，体积为V0；
c.用细针将小木块浸没水中，读出量筒中水面对应的刻度为V1，则木块的密度表达式ρ=_____。
a.在量筒中倒入适量的水，体积为V2，如图乙所示；
b.用一个体积为10cm3的铁块和小木块拴在一起浸没水中，读出量筒中水面对应的刻度为；
c.从量筒中取出铁块，小木块漂浮水面，读出量筒中水面对应的刻度为，则木块的密度________
对比以上两种方案，误差比较小的是方案________。
请画出（方案二）的实验记录数据表格，并填上已测量出的相关数据。
26．在“测量小灯泡的电阻”的实验中，实验器材有：3节干电池、标有2.5V的小灯泡（正常发光时，电阻约为10Ω）、电流表、电压表、滑动变阻器、开关等各一个和导线若干，电路图如图甲所示。
（1）在图乙的电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。
（_____）
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮，其原因可能是______。
A．小灯泡短路
B．小灯泡断路
C．滑动变阻器连入电路的阻值太大
D．滑动变阻器连入电路的阻值太小
（3）在提供的滑动变阻器中，分别有规格为A（5Ω 1A）、B（20Ω 1A），为了顺利完成实验，应选择_____（填“A” 或“B”）滑动变阻器最为合适。
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，则小灯泡此时的电阻为_____Ω（结果保留一位小数）。为使小灯泡正常发光，应将滑动变阻器的滑片向__端移动（填“左”或“右”）。当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，则小灯泡正常发光时的功率为____W。
（拓展）在上述电路中，不管怎样移动滑动变阻器的滑片，都无法使灯泡两端的电压足够小，请你在原电路图甲中增加一条线，仍保证电流表测通过小灯泡的电流，使得灯泡两端的电压可以在0～2.5V之间连续变化。
（______）
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
（1）物体间力的作用是相互的．
（2）重力势能大小的影响因素：物体的质量、物体的高度；动能大小的影响因素：物体的质量、物体的速度；机械能＝势能+动能；
（3）力的作用效果可以是使物体运动状态发生改变，也可以使物体的形状发生改变；
（4）悬停时，处于平衡状态，重力和支持力是
【详解】
踏板向下喷水，踏板对水有一个向下的力，同时水对踏板有一个向上的力，人向上升起，利用了物体间力的作用是相互的原理，故A正确；加速上升过程中，质量不变，速度增大，动能增大；高度增加，人的重力势能增大，机械能增大，故B错误；人急速翻滚时，人运动的速度和方向都发生变化，说明力可以改变物体的运动状态，故C正确；人在空中竖直悬停时，处于平衡状态，人受到的重力和踏板对人的支持力是一对平衡力，故D正确；故应选B．
本题考查了物体间力的作用是相互的、影响动能和重力势能的因素、力的作用效果、平衡力等知识，是一道综合题，难度不大
2、D
【解析】
射水鱼在水中看到水面上方的昆虫等猎物，是因为水面上方的昆虫等猎物“发出”的光射向水面，发生折射，再进入射水鱼的眼睛中，因此光的传播路线是由空气→水中，故AB错误；根据光的折射定律可知，光从空气中斜射入水中时，折射光线向法线偏折，折射角小于入射角，所以D正确，C错误．故选D.
光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，完成折射光路图．
3、A
【解析】
A．飞机飞行时，飞机的机翼上方突起，机翼上方空气流速大于下方空气流速，根据流体流速越大压强越小，机翼上方空气压强小于下方压强，飞机受到向上的升力作用．符合题意．
B．飞艇受到的浮力大于重力而上升的．不符合题意．
C．热气球上升时，热气球受到的浮力大于重力．不符合题意．
D．火箭喷出燃气，火箭给燃气一个向下的力，物体间力的作用是相互的，燃气给火箭一个向上的力，推动火箭上升．不符合题意．
4、D
【解析】
放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，属于电磁感应现象。
A、图是奥斯特实验，说明通电导体的周围存在磁场，与录音机的磁带放音时工作原理不相同。故A错误。
B、通电螺线管是利用电流的磁效应制成的，与录音机的磁带放音时工作原理不相同。故B错误。
C、题图是通电导线在磁场中受力而运动，与录音机的磁带放音时工作原理不相同。故C错误。
D、闭合电路的部分导体做切割磁感线运动，产生感应电流，是电磁感应现象，与录音机的磁带放音时工作原理相同。故D正确。
5、B
【解析】
A．地表水和海水吸热后才能汽化为水蒸气，不是放出热量液化成水蒸气，故A错误；
B．部分上升的水蒸气与冷空气接触，由气态的水蒸气变成液态的水，是液化现象，故B正确；
C．小水滴遇到更寒冷的气流，由液态的小水珠变成固态的小冰晶，是凝固现象，故C错误；
D．小冰珠在降落过程中会吸收热量，由固态变成液态，是熔化现象，故D错误．
6、C
【解析】
A．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故A不符合题意；
B．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测气敏电阻R2的电压，当PM2.5浓度越大时，气敏电阻R2的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，R1两端的电压增大，因串联电路中总电压等于各分电压之和，所以R2两端的电压减小，即电压表的示数减小，故B不符合题意；
C．由电路图知，两电阻并联，电流表测通过气敏电阻R2的电流；由并联电路的电压特点可知，两电阻两端的电压与电源电压相等且保持不变，当PM2.5浓度越大时，气敏电阻R2的阻值减小，由可知，通过R2的电流变大，即电流表示数变大，故C符合题意；
D．由电路图知，两电阻并联，电流表测通过R1的电流，并联电路中各支路间互不影响，所以R2的阻值变化不影响通过R1的电流，即电流表的示数不变，故D不符合题意．
故选C．
本题考查了串联和并联电路的特点以及欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．
7、A
【解析】
A.加粗电源线内的线芯，可以使电源线的电阻变小，发热少，故A错误，符合题意；
B.电源线使用三角插头，三角插头的最上面的长一点的脚是接地线，如果漏电，插座上的电器外壳的电会通过地线流入大地，保护人体安全，故B正确，不符合题意；
C.新国标插座只有一个五孔插头，能减少插座上同时使用的用电器数量，防止用电器的总功率过大，故C正确，不符合题意；
D.新国标插座设有保护门，可以避免儿童因为手指或金属物体误触导致触电事故，更加安全，故D正确，不符合题意．
故选A．
8、C
【解析】
A. 透过树丛的光速是由于光的直线传播形成的，故A不符合题意；
B. 雨后彩虹是光的折射形成的，故B不符合题意；
C. 水中倒影是平面镜成像，是光的反射形成的，故C符合题意；
D. 海市蜃楼，是空气由于受热等因素变得不再是均匀介质，光在不均匀介质中发生了折射形成的，故D不符合题意。
故选C。
9、B
【解析】
滑动变阻器是通过改变电阻线的长度来改变电阻大小，从而逐渐改变电路中的电流．
故B正确，ACD错误；
10、B
【解析】
A. 伽利略根据理想斜面实验，认识到“阻力越小，小车速度减小得越慢”，提出力不是维持物体运动的原因，故正确；
B. 托里拆利利用玻璃管和水银第一个测出大气压强的值，故错误，与物理学史不符；
C. 焦耳最先精确确定电热与电流、电阻、通电时间的关系，即焦耳定律，故正确；
D. 奥斯特最早发现电流的周围存在磁场，揭示了电流的磁效应，故正确。
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A. 磁悬浮列车是利用同名磁极相互排斥的原理实现悬浮，从而大大减小摩擦力，提高运行速度的。故A正确。
B. 电磁起重机的核心部件是电磁铁，是利用电流的磁效应工作的。故B正确。
C. 发电机是利用闭合电路中的一部分导体在磁场中做切割磁感线运动，从而产生感应电流的，是电磁感应现象。故C正确。
D. 动圈式扬声器是利用振动的闭合线圈在磁场中来回切割磁感线，产生感应电流，从而将机械振动信号转化为电信号的，是电磁感应现象。故D错误。
12、ACD
【解析】
A.根据公式 可知电压不变，总电阻越大功率越小，因此当开关S0断开时接入电阻最大，此时为保温状态，故A正确；
B.由图像可知当S0闭合时为加热状态，此时只有R1接入电路，， 当S0断开时为保温状态，此时， ，故B错误；
C. ，故C正确；
D.因为加热效率为80%，可得 ，由，可得，故D正确。
13、BCD
【解析】
由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等，所以2f=20cm，则f=10cm；因为凸透镜成实像时，物近像远像变大，则当物体靠近凸透镜时，像离凸透镜的距离变大，故C正确；当物距为40cm大于2倍焦距时，成倒立缩小实像照相机就是利用此原理制成的，故选BCD．
三、填空题（本大题共5小题，共10分）
14、 电阻 150
【解析】由图知道，两电阻丝串联在电路中，所以通过它们的电流相同，而两电阻的阻值不同，则接通电路时，在通电时间相同产生的电热会不同，又因为U形管中液面高度的变化反映密闭空气温度的变化，所以该实验装置是为了探究电流产生的热量与电阻关系的；由图知道，右侧容器中电阻丝的阻值为10Ω，当电流为0.5A时，通电1min产生热量是：Q=I2 Rt=（0.5A）2 ×10Ω×60s=150J。
15、6 288 30
【解析】
由电路图可知，定值电阻R0与电动机M并联，电流表A1测干路电流，电流表A2测R0支路的电流,因并联电路中各支路两端的电压相等，所以，由I=可知，电源的电压：
U=I0R0=0.3A×20Ω=6V；
1min内电路消耗的电能：
W=UIt=6V×0.8A×60s=288J；
因并联电路中干路电流等于各支路电流之和，所以，通过电动机的电流：
IM=I﹣I0=0.8A﹣0.3A=0.5A，
1min内电流通过电动机产生的热量：
Q=IM2Rt=（0.5A）2×2Ω×60s=30J．
16、振动 响度
【解析】
声音是由振动产生的，耳机中乐曲是由耳机膜片振动产生的．MP3耳机声音响度过大时会导致耳机音量过大，需要减小声音的响度．
17、9 L1 L2
【解析】
两灯正常工作电流分别为：，，
电阻分别为：，
可见L1的电流小，串联时电流处处相等，所以电流只能取L1的电流，所以L1正常发光，电路两端允许加的最大电压为：；
若再把两只小灯泡并联后接到电源电压为6V的电路中，两灯都正常工作，L2的实际功率大，所以L2更亮．
点睛：重点是欧姆定律的应用，关键是用好串联电路电流相等的特点，结合实际问题，如串联时，根据电流相等的特点，应把正常工作电流较小的灯的电流作为电路的最大电流．
18、做功后惯性
【解析】
用力捏闸时，刹车皮与轮胎之间摩擦增大，刹车皮发热，温度升高，内能增加，是通过做功的方式增加了内能；小明骑自行车与汽车同向行驶，以汽车为参照物，骑自行车的小明和汽车之间位置发生了改变，小明是运动的，并且人在汽车的西面离汽车越来越远，因此以汽车为参照物人向后运动；小明停止蹬脚踏板，自行车由于惯性，会保持原来的运动状态，不会立即停下，继续向前运动。
四、计算题（本大题共3小题，共29分）
19、（1）0.6A（2）10Ω（3）144J
【解析】
(1)小灯泡正常工作时的电流： ；
(2)由可得，小灯泡灯丝的电阻：,
因为滑动变阻器的滑片P移到中点时，小灯泡正常发光，所以此时滑动变阻器两端的电压等于小灯泡两端的电压，根据串联电路中电压与电阻成正比可知，此时滑动变阻器接入电路中的阻值为：R＝RL＝5Ω，则滑动变阻器R的最大阻值为：R大＝2R＝2×5Ω＝10Ω；
（3）当变阻器的滑片P移到a端时，电路中的总电阻是：R总＝R大+RL＝10Ω+5Ω＝15Ω；
电流在1min内所做的总功：．
答：（1）小灯泡正常工作时的电流为0.6A；
（2）滑动变阻器R的最大阻值为10Ω；
（3）电流在1min内所做的总功是144J．
20、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源
21、1×105J
【解析】
由Q吸 =cm△t知道，牛奶吸收的热量是：Q吸 =cm△t=2.5×103 J/（kg•℃）×1kg×40℃=1×105 J。
五、作图题（本大题共2小题，共4分）
22、
【解析】
由图可知，入射光线平行于主光轴，则其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示．
23、
【解析】
要使图中滑动变阻器和电阻并联，则滑动变阻器下方右侧电表必须在干路，所以为电流表；左侧必须接电压表，测并联电路的电压，而滑动变阻器上方接电流表，测滑动变阻器支路的电流，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、10.0 主光轴 较大 ② 左 C
【解析】
(1)图1中，平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是25.0cm−15.0cm=10.0cm；
(2)为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到同一高度，即三者的中心在凸透镜的主光轴上；
（3）光屏上能接到像，像是实像，实像都是倒立的；当凸透镜在①处时，物距小，像距大，成的是放大的像，成像原理和投影仪原理一样；当凸透镜在②处时，物距大，像距小，成的是缩小的像，故与在位置②相比凸透镜在位置①时所成的像较大照相机利用了凸透镜位于②时的成像规律；
(4 )若保持凸透镜、光屏的位置不变,再在右侧靠近透镜处放一个老花镜，即凸透镜，因凸透镜对光线有会聚作用，成像较原来提前了，这时需要将光屏向左移动才能在光屏上成清晰的像；
（5）光屏上能呈接到的像是实像，实像是倒立的像，上下颠倒，左右颠倒．因此把将虚线以下部分图形顺时针或逆时针转动180度即可得出像的形状如图C．
25、物体和砝码的位置放反了（在测量过程中不应该调平衡螺母） 0.6 方法一
【解析】
（1）由图甲可知，该同学的错误有：物体和砝码的位置放反了；在测量过程中不应该调平衡螺母；
（2）方案一：
c.木块的体积V=V1-V0，木块的密度；
方案二：
量筒的最小分度值为2mL，水的体积V2＝50mL＝50cm3；
木块的体积：V′＝V3﹣V2﹣V铁＝90cm3﹣50cm3﹣10cm3＝30cm3；
木块排开水的体积V排＝V4﹣V2，木块受到的浮力F浮＝ρ水gV排＝ρ水g（V4﹣V2）；
因为木块漂浮，所以木块重力G木＝F浮＝ρ水g（V4﹣V2）；
木块的质量：；
小木块的密度：；
由于铁块取出时带有水，使得量筒中的木块和水的体积偏小，即木块排开水的体积偏小，木块质量偏小，根据知，密度偏小，故方法一误差较小。
实验记录数据表格及测量的相关数据如下：
26、 C B 9.1 左 0.6
【解析】
（1）由图乙可知，电流表和灯泡的左接线柱相连，导致灯与电压表没有接入电路，修改后，实物电路如图所示：
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，即电路为通路且没有短路，而小灯泡不亮，说明电路中的电流过小，其原因可能是滑动变阻器连入电路的阻值太大；
（3）标有2.5V的小灯泡，正常发光时，电阻约为10Ω，由欧姆定律可得，灯的额定电流约为：I==0.25A，电源为3节干电池串联，则电源电压为4.5V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻为：R滑==8Ω，故选用B滑动变阻器最为合适；
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.22A，由欧姆定律可得，小灯泡此时的电阻为：RL=≈9.1Ω；灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由串联分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片应向左移动，直到电压表示数为额定电压；当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，即此时的电流为0.22A+0.02A=0.24A，则小灯泡正常发光时的功率为：P=ULIL=2.5V×0.24A=0.6W；
【拓展】
图甲中，当B滑动变阻器的最大电阻为20Ω时，由分压原理可知，灯分得的电压最小，此时灯的电阻约为变阻器最大电阻的0.5倍，由分压原理可知，灯的电压也为变阻器电压的0.5倍，根据串联电路电压的规律，电压表最小示数为：U小==1.5V，为使得灯泡两端的电压可以在0～2.5V之间连续变化，可将变阻器右下接线柱与灯的右接线柱连接起来，如图所示：
这样灯与变阻器滑片以右电阻丝并联后再与变阻器滑片以左电阻丝串联；当滑片移动到最右端时，灯泡被短路，灯的电压为0；由串联电路的电压特点可知，并联部分的电压与变阻器滑片以左电阻丝的电压之和等于电源电压，当滑片连续移动时，可使得灯泡两端的电压可以在0～2.5V之间连续变化。
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68
