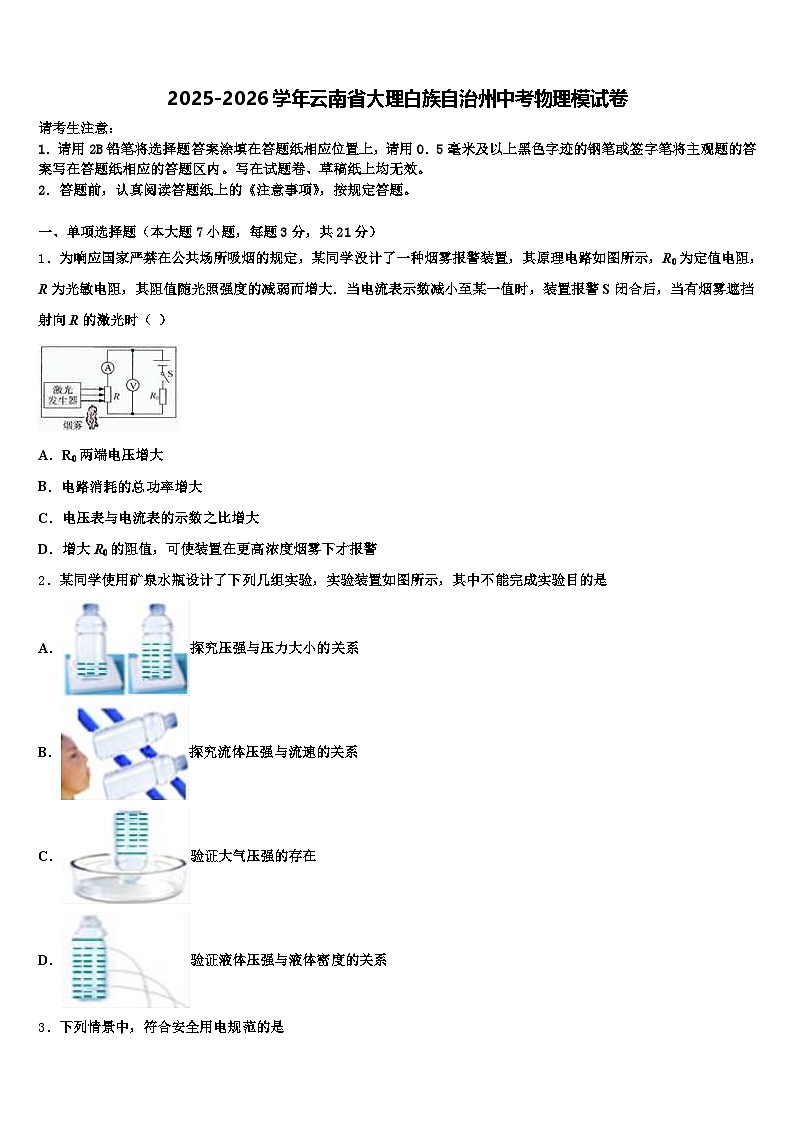

2025-2026学年云南省大理白族自治州中考物理模试卷（含答案解析）

这是一份2025-2026学年云南省大理白族自治州中考物理模试卷（含答案解析），共19页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R0的阻值，可使装置在更高浓度烟雾下才报警
2．某同学使用矿泉水瓶设计了下列几组实验，实验装置如图所示，其中不能完成实验目的是
A．探究压强与压力大小的关系
B．探究流体压强与流速的关系
C．验证大气压强的存在
D．验证液体压强与液体密度的关系

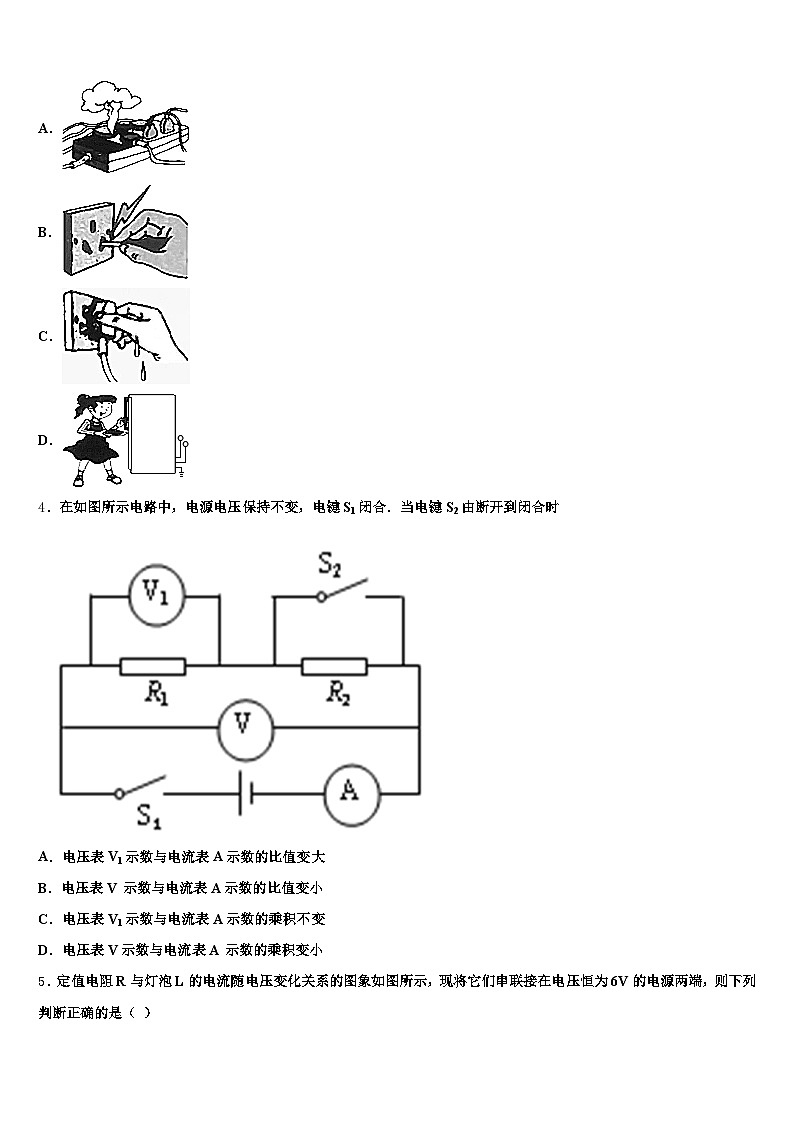

3．下列情景中，符合安全用电规范的是
A．
B．
C．
D．
4．在如图所示电路中，电源电压保持不变，电键S1闭合．当电键S2由断开到闭合时
A．电压表V1示数与电流表A示数的比值变大
B．电压表V 示数与电流表A示数的比值变小
C．电压表V1示数与电流表A示数的乘积不变
D．电压表V示数与电流表A 示数的乘积变小

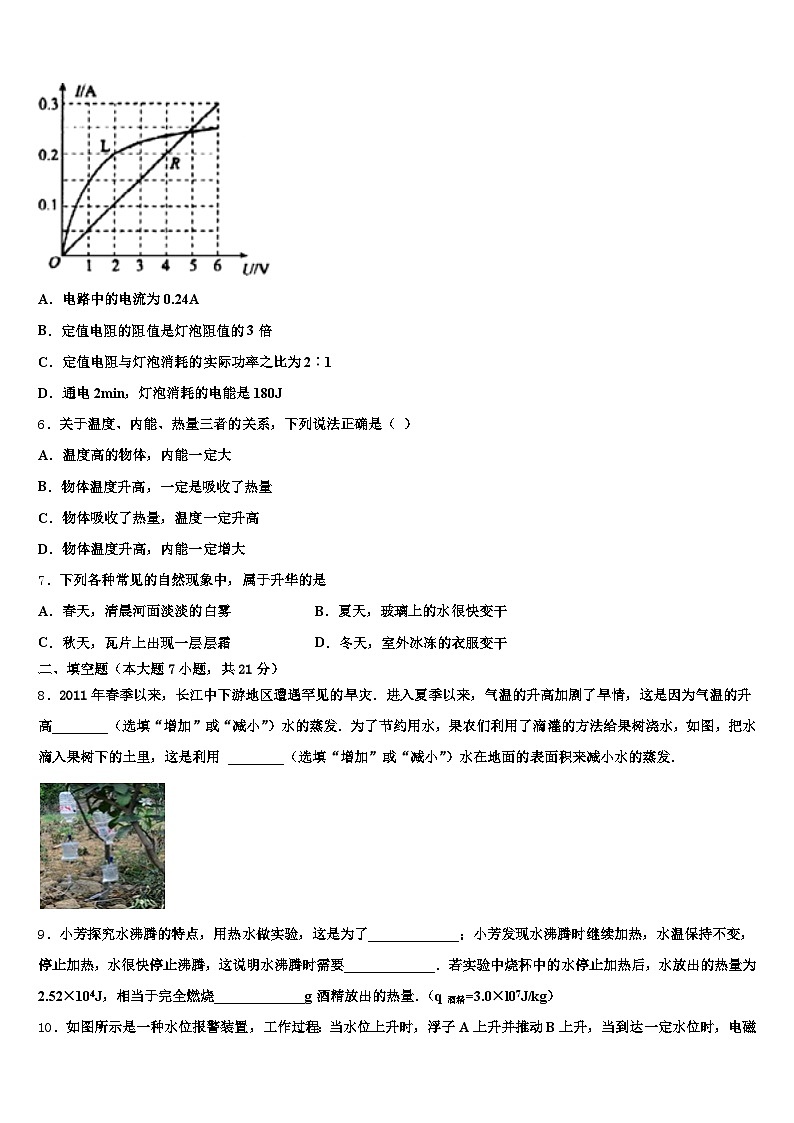

5．定值电阻R与灯泡L的电流随电压变化关系的图象如图所示，现将它们串联接在电压恒为6V的电源两端，则下列判断正确的是（ ）
A．电路中的电流为0.24A
B．定值电阻的阻值是灯泡阻值的3倍
C．定值电阻与灯泡消耗的实际功率之比为2︰1
D．通电2min，灯泡消耗的电能是180J
6．关于温度、内能、热量三者的关系，下列说法正确是（ ）
A．温度高的物体，内能一定大
B．物体温度升高，一定是吸收了热量
C．物体吸收了热量，温度一定升高
D．物体温度升高，内能一定增大
7．下列各种常见的自然现象中，属于升华的是
A．春天，清晨河面淡淡的白雾B．夏天，玻璃上的水很快变干
C．秋天，瓦片上出现一层层霜D．冬天，室外冰冻的衣服变干
二、填空题（本大题7小题，共21分）
8．2011年春季以来，长江中下游地区遭遇罕见的旱灾．进入夏季以来，气温的升高加剧了旱情，这是因为气温的升高________（选填“增加”或“减小”）水的蒸发．为了节约用水，果农们利用了滴灌的方法给果树浇水，如图，把水滴入果树下的土里，这是利用 ________（选填“增加”或“减小”）水在地面的表面积来减小水的蒸发．
9．小芳探究水沸腾的特点，用热水做实验，这是为了_____________；小芳发现水沸腾时继续加热，水温保持不变，停止加热，水很快停止沸腾，这说明水沸腾时需要_____________．若实验中烧杯中的水停止加热后，水放出的热量为2.52×104J，相当于完全燃烧_____________g酒精放出的热量．（q酒精=3.0×l07J/kg）
10．如图所示是一种水位报警装置，工作过程：当水位上升时，浮子A上升并推动B上升，当到达一定水位时，电磁铁电路________（填“接通”或“断开”）．电磁铁_____磁性（填“有”或“无”），衔铁被吸下，使电灯电路接通，电灯亮警告水位过高．
11．小明在跑百米时前50 m用时6 s，后50 m用时7 s，小明百米全程的平均速度是_________；看电视转播的百米赛跑时，我们常常感觉运动员跑得很快，但实际上他们始终处于屏幕上。人们认为他们是运动的是因为__________。
12．医学上针对外伤的疼痛常用“冷疗法”治疗，其原理是医生用一种叫做氯乙烷的气态有机物，对准人的伤口处喷射，它在加压下________（填物态变化名称），又在皮肤上迅速________ （填物态变化名称），同时________大量的热，使人体受伤部位的内能________，温度降低，皮肤血管收缩，神经纤维传导速度变慢，类似局部麻醉，人的伤痛很快消失，同时防止伤口处形成淤血．
13．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和当开关、均闭合，饮水机处于______ （选填“保温”或“加热”）状态，的阻值为______ ；用饮水机给2kg的水加热，当水温升高，水吸收的热量为______ J.．
14．（1）请写出“阿基米德原理”______________________
（2）请写出“牛顿第一定律”________________________
三、作图题（共7分）
15．请作出图中，滑轮组最省力的绕线方法．
（_____）
16．如图所示，三个完全相同的两端开口的玻璃管,下端用相同的橡皮膜扎紧封住,分别放入水槽中的相同深度.管内装的液体种类和装入液体的深度如图,请画出三个玻璃管下端橡皮膜凹凸大致情况（水>煤油）
17．利用如图中的定滑轮和动滑轮绕制滑轮组，要求能够改变用力的方向．
四、实验题（本大题共5小题，共20分）
18．（2016·泸州卷）某课外科技小组设计了如圈所示的电路来测量电源电压U，和待测电阻RX的值，已知滑动变阻器的最大阻值为20Ω其实验步骤如下：
(1)这个小组的同学接电路图连接好电路后，将滑动变阻器的滑片P滑到最右端b点，闭合开关S1，断开开关S2，无论怎样移动滑片P发现电压表有示数但始终保持不变，电路故障的原因可能是______________
______________ (写出一种原因即可)；
(2)排除放障后，将滑动变阻器的滑片P滑到最右端的b点，闭合开关S1和S2，电压表的示数为3V；再断开开关S2，此时电压表的示数为2.4V，则电源电压U=________V，待测电阻RX=_________Ω；
(3)保持S1闭合，S2断开。当滑片P恰好滑到滑动变阻器的中点时，电压表的示数应为_________V，待测电阻RX的电功率为__________W。
19．在“探究光的反射规律”的实验中，小叶将平面镜水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻折，如图。
（1）小叶将一束入射光贴着纸板E沿AO射到镜面上O点，纸板E上会显示入射光束。要证明反射光线与入射光线和法线在同一平面内，写出此后应进行的操作和应收集的证据_________________
（2）实验时要让光贴着纸板E入射，是利用光_____________（选填：“漫反射”或“镜面反射”）以便显示光路。
（3）当入射光线沿NO射入时，反射角是__________________________
20．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。
（1）在实物电路图中，用“×”打在错误连线上，并用笔画线代替导线改正错误连线。
（________）
（2）闭合开关前，滑动变阻器的滑片应移动到______（填“左”或“右”）端。实验中滑动变阻器除了保护电路外，主要作用是__________。
（3）某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R=____Ω。
（4）实验中其中一组同学发现，在调节滑动变阻器的过程中，电流表示数增大，而电压表示数减小，你认为出现的问题是__________。
（5）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流；在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压。在用电压表、电流表测量电阻有如下图所示的两种测量电阻的连接方式，若电压表的电阻不是很大，电流表电阻不是很小，你认为图____中测量出的电阻值比真实值偏大。
（6）若想利用该装置继续探究电流跟电阻的关系，还需要添加的器材是________。
21．在“测量小灯泡的电功率”实验时，小红和小华所用小灯泡的额定电压为2.5 V．
(1)连接电路时，开关应______，滑动变阻器的滑片应滑到最____（选填“左”或“右”）边．
(2)开关闭合前，发现电压表的指针在零刻度线左端，如图a所示．小红同学认为电压表的正负接线柱接 反了，小华同学认为电压表没调零，你认为________(选填“小红”或“小华”）同学说法正确．
(3)小华连接的电路如图b所示，其中有一根导线连接不规范，导致开关没有闭合时______表就有读数． 请在这根导线上打“×”，并用笔画线代替导线，将其改正．
（_______）
(4)故障排除后，在实验中当变阻器滑片滑到图示（图b)位置时，电压表的示数为2.0 V．接着小华应将 滑片向_____（选填“左”或“右”）滑动，直至____两端电压为额定电压，此时电流表的示数如 图c所示．则灯泡的额定功率为_______W．
22．小李在探究海波和松香熔化特点的实验中，他均采用图甲所示的装置。
（1）该装置存在的不足是：在实验中海波或松香_____。
（2）改正不足后，小李测出了多组数据，并绘制了海波和松香的温度一时间变化图象，如图乙、丙所示，从图象可知，属于晶体熔化图象的是_____图，你判断的依据是_____。
（3）在第6min时海波处于_____状态（选填“固体”“液体”“固液共存”）。
五、计算题（本大题共2小题，共13分）
23．1017年5月5日C919在浦东机场成功起飞，这是我国最新自主研发的中型民航客机，打破了欧美国家民航技术的长期垄断，成为我国“大国制造”的标志之一．该机在某次试飞时飞机以300km/h的速度水平匀速飞行了1h；估计该机质量为40t，着陆后静止在水平地面时轮子与地面的总接触面积为4m1．求：
（1）飞机在这1h内水平飞行的路程；
（1）飞机水平匀速飞行时受到的升力；
（3）飞机静止在水平地面时对地面的压强．
24．某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容．用微波炉给水加热2min．求：
（1）水吸收的热量；
（2）微波炉的实际功率；
（3）微波炉的加热效率．（结果用百分数表示，保留一位小数）
六、综合能力题（本大题共3小题，共18分）
25．家庭常用的高压锅与普通锅主要不同之处在于它的密封性好。图乙是高压锅的示意图，带有活塞的气孔1使锅内与外界连通，此时锅内气压与外界大气压相等（外界大气压）。当锅内温度升高至100℃时，锅内气体把气孔1的活塞顶起，这时锅被密封。锅盖中央有一出气孔2，孔上盖有限压阀，当锅内气压达到限定值时，限压阀被锅内气体顶起放出部分气体，实现了对锅内气体压强的控制。图17丙是水的沸点随锅内气压变化的图像。（）
写出水的沸点与气压的关系；若高压锅出气孔2的截面积为，锅内水的沸点最高达到115℃，为保证使用安全，限压阀的质量不得超过多少g？
26．几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管． 水果电池将化学能转化为________ 发光二极管是由________ 材料制成的； 如果少串联一个水果电池，二极管将________
27．阅读短文，回答问题．
Quaranta是当前问世的外表最圆润同时也最富动感的太阳能汽车之一（如图甲所示）．其前风窗玻璃和顶盖玻璃皆采用防太阳辐射的层压玻璃制作而成，车身轻便灵活．电池完全由太阳能供能﹣﹣通过安装在车顶和前端的电池板收集太阳能．某辆太阳能汽车接收太阳光能的面板面积S＝8m2，正对太阳时产生U＝120V的电压，并对整车提供最大为10A的电流，机车最大可获得800W的机械功率．太阳光照射到地面上1m2面积上的辐射功率P0＝1.0×103W．该车加速性能优越，从静止开始加速100m的路程最短仅需5s．
（1）车载导航系统是利用_____来传递信息的；车窗玻璃能有效防止来自太阳的辐射，主要是能阻挡太阳光中的_____．
（2）Quaranta在设计时充分利用了流体力学的知识．如图乙所示，当汽车行驶时，流过它上方的空气速度比下方空气速度大，此时，上方空气压强比下方空气压强_____（选填“大”或“小”）．
（3）Quaranta从静止加速100m路程的过程中可以达到的最大平均速度为_____m/s．
（4）太阳能属于_____（选填“常规”或“新”）能源；太阳能电池将太阳能转化为电能的效率为_____．
（5）若该汽车在水平路面上以最大机械功率P运动，一段时间后再将功率减小到P1，并保持此功率运动，其运动的速度时间图线如图丙所示，设运动过程中小车所受阻力恒定不变．则该车运动时所受阻力为_____N．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流．
因光敏电阻R的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向R的激光时，R的阻值变大，电路中的总电阻变大，由I=可知，电路中的电流减小，
A．由U=IR可知，R0两端电压减小，故A错误；
B．由P=UI可知，电路消耗的总功率减小，故B错误；
C．由R=可知，电压表与电流表的示数之比等于R的阻值，则电压表与电流表的示数之比增大，故C正确；
D．增大R0的阻值时电路中的总电阻增大，由I=可知，电路中的电流减小，则可使装置在更低浓度烟雾下报警，故D错误．
故选C．
2、D
【解析】
A．根据图示可知，两个瓶子完全相同放在同样的泡沫上，即接触面积相同，由于装有水的多少不同，则对泡沫的压力不同，故泡沫的变形程度也不相同，故可以探究压强与压力大小的关系；
B．根据图示可知，当向中间吹气时，两个矿泉水瓶会向一起靠拢，说明流体压强与流速有关；
C．将装满水的矿泉水瓶倒立在水槽中，瓶中始终为充满水的状态，说明大气压是存在的；
D．根据图示可知，瓶内液体的密度相同，水的深度不同，射程不同，说明液体压强与水的深度有关，故该实验不能验证液体压强与液体密度的关系．
3、D
【解析】
A．在电源电压一定，多个大功率用电器同时使用，总功率会过大，由P=UI可知，会引起电流过大，易引发火灾，故A错误；
B．使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，故B错误；
C．在电路中的插头属于带电体，用湿手拔插头时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故C错误；
D．为了防止用电器的外壳漏电，所以应将其外壳接地，故D正确。
4、B
【解析】
由电路图知道，当电键S1 闭合、S2 断开时，R1 与R2 串联，电压表V测电源两端的电压，电压表V1 测R1 的电压，电流表A测电路中的电流．当电键S2 由断开到闭合时，R2被短路，电路为R1 的简单电路，电压表V和V1均测电源两端的电压，电流表测量电路中的电流；此时整个电路的电阻减小，由欧姆定律知道，电路中的电流变大，即电流表A的示数变大；电键S2 断开时，电压表V1 测R1 的电压，而电键S2 闭合时，电压表V1测量的是电源电压，故电压表V1 示数变大；电压表V测电源两端的电压，其示数保持不变；
A．电压表V1示数变大，电流表A示数变大，其比值为定值电阻R1的阻值，保持不变，故A错误；
B．电压表V示数不变，电流表A示数变大，其比值变小，故B正确；
C．电压表V1 示数变大，电流表A示数变大，其乘积变大，故C错误；
D．电压表V示数不变，电流表A示数变大，其乘积变大，故D错误．
5、C
【解析】
A．当灯泡和电阻串联在电路中时，通过它们的电流是相等的，总电压等于它们两个所分的电压之和，则图示可以看出，当电路中的电流等于0.2A时，灯泡与电阻的电压之和为6V，故A错；
B．此时电阻两端的电压为灯泡两端电压的2倍，所以可知定值电阻的阻值是灯泡阻值的2倍，故B错；
C．由于串联电路中电流处处相等，所以实际功率之比等于电阻之比，所以定值电阻与灯泡消耗的实际功率之比为2︰1，故C正确；
D．通电2min，灯泡消耗的电能是W=UIt=2V×0.2A×120s=48J，故D错；
6、D
【解析】
A．温度是影响内能大小的一个因素，但不是唯一因素，所以温度高的物体内能不一定大．故A不正确；
B．改变物体内能的方法有两种：做功和热传递，且二者是等效的，所以物体温度升高不一定是吸收了热量．故B不正确；
C．物体吸收热量内能增加，但温度不一定升高，比如：晶体在熔化过程中虽然吸热，但温度保持不变．故C不正确；
D．物体温度升高，分子运动加剧，分子动能增加，分子动能和分子势能总和为物体内能．故D正确．
7、D
【解析】
A. 春天，清晨河面淡淡的白雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象．不符合题意；
B. 夏天，玻璃上的水很快变干，由液态变成了气态，属于汽化现象．不符合题意；
C. 秋天，瓦片上出现一层层霜，由气态直接变成了固态，属于凝华现象．不符合题意；
D. 冬天，室外冰冻的衣服变干，由固态直接变成了气态，属于升华现象．符合题意．
二、填空题（本大题7小题，共21分）
8、增加 减小
【解析】
对于表面积、表面上方空气的流动一定的水，温度越高，水的蒸发越快，所以气温的升高加快了水分的蒸发从而加剧旱情；果农们利用了滴灌的方法给果树浇水，减小水分的暴露表面积，使水在地面的表面积减小，从而减少土壤水分的蒸发，利于节约用水。
9、缩短加热时间 吸收热量 0.84
【解析】
探究水沸腾的特点实验时，用热水做实验可以缩短水加热到沸腾的时间；水沸腾过程中，继续加热，水才继续沸腾，停止加热，水很快停止沸腾，说明水沸腾时需要吸收热量；水停止加热后，放出的热量Q=，这些热量若是酒精燃烧放出，则须完全燃烧的酒精的质量为m===0.84×10-3kg=0.84g．
10、接通 有
【解析】
读图可知，当水位上升时，S连通，电磁铁电路接通，控制电路工作，电磁铁有磁性，吸引衔铁，使工作电路接通，发生警报．
11、7.69 m/s 相对于观众（或跑道等）有位置变化
【解析】
根据题中“小明百米全程的平均速度是”可知，本空考查平均速度的计算，根据速度公式解答；根据“看电视转播的百米赛跑时，我们常常感觉运动员跑得很快，但实际上他们始终处于屏幕上”可知，本空考查运动的相对性，选取不同的参照物，物体的运动状态可能不同。
【详解】
由速度公式可得，小明百米全程的平均速度是
。
看电视转播的百米赛跑时，运动员始终处于屏幕上，但人们认为他们是运动的，是因为相对于观众（或跑道等）有位置变化。
12、液化 汽化 吸收 减小
【解析】
试题分析：气态的氯乙烷在加压的条件下液化液态储存在容器内；当液态的氯乙烷喷出遇到温度较高的皮肤时，会迅速汽化为气态；液态的氯乙烷汽化时吸收大量的热量；液态的氯乙烷汽化吸收热量后，会使人体受伤部位的内能减小，温度降低．
考点：汽化及汽化吸热的特点
13、加热 121
【解析】
当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由可知，电路的总功率最大，饮水机处于加热档；
则R1的阻值：；
吸收的热量：。
答案：加热；121Ω；。
14、浸入液体中的物体所受的浮力等于它所排开的液体的重力 物体在不受力的情况下，将保持静止状态或者匀速直线运动状态
【解析】
阿基米德原理的内容：浸在液体中的物体受到的浮力大小等于物体排开的液体所受的重力；
牛顿第一定律的内容：任何物体都要保持匀速直线运动或静止状态，直到外力迫使它改变这种状态为止。
三、作图题（共7分）
15、
【解析】
只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，
绕过上面的定滑轮，再绕过动滑轮，如图所示．
16、
【解析】
（1）左管内装有与水面相平水，管内水与槽内水对橡皮膜的压强相同，分析橡皮膜的状态；（2）中间管内装有与水面相平的煤油，橡皮膜上面受到煤油的压强，下面受到水的压强，根据液体压强公式判断橡皮膜上下表面受到的压强大小关系，进而判断出橡皮膜的形状；
（3）右管内装有与高于水面的水，橡皮膜上面受到水的压强，下面受到水的压强，根据液体压强公式判断橡皮膜上下表面受到的压强大小关系，进而判断出橡皮膜的形状．
【详解】
左管内装有与水面相平水，管内外深度相同，根据p水=ρ水gh水可知管内水与槽内水对橡皮膜的压强相同，橡皮膜处于水平状态；
中间管内，煤油对橡皮膜的压强：p煤油=ρ煤油gh煤油，水对橡皮膜的压强：p水=ρ水gh水，由题知，h煤油=h水，ρ煤油＜ρ水，所以p酒精＜p水，所以中间管中的橡皮膜向上凹；
右管内水对橡皮膜的压强：p水1=ρ水gh水1，管外水对橡皮膜的压强：p水=ρ水gh水2，由题知，h水1＞h水2，所以p水1＞p水2，所以右管中的橡皮膜向下凸，如图所示：
17、
【解析】
解：要改变用力的方向，则向下用力，应从定滑轮开始绕．
故答案：
考点：滑轮组的设计与组装．
专题：作图题．
分析：滑轮组设计原则可归纳为：奇动偶定；一动配一定，偶数减一定，变向加一定．
点评：省力多少和绳子的绕法，决定滑轮组的使用效果，要改变力的方向则应从定滑轮开始绕线．
四、实验题（本大题共5小题，共20分）
18、滑动变阻器 可能断路 3 5 1 0.1
【解析】
试题分析：（1）将滑动变阻器的滑片P滑到最右端b点，闭合开关S1，断开开关S1，滑动变阻器与电阻RX是串联，电压表测量滑动变阻器两端的电压，无论怎样移动滑片P发现电压表有示数但始终保持不变，说明与电压表并联的滑动变阻器可能断路了，电压表接近于电源电压；
（1）排除放障后，将滑动变阻器的滑片P滑到最右端的b点，闭合开关S1和S1，电压表的示数为3V，此时电路中仅有滑动变阻器，说明电源电压为3V；
再断开开关S1，滑动变阻器与电阻RX是串联，电压表测量滑动变阻器两端的电压，此时电压表的示数为1．4V，说明滑动变阻器两端的电压为1．4V，电路中的电流为：；待测电阻；
（3）保持S1闭合，S1断开。当滑片P恰好滑到滑动变阻器的中点时，电路中的总电阻为：R总=10Ω+5Ω=15Ω，电路中的电流为：；电压表的示数应为；待测电阻RX的电功率为：。
考点：电路故障 欧姆定律 电功率
19、将纸板F沿着ON向后折；反射光线从纸板上消失 漫反射 0°
【解析】
（1）在实验过程中，若将纸板F沿着ON向后翻折，让光线仍贴着纸板沿AO方向射向镜面，此时在纸板F上不能看到反射光线，由此可以说明反射光线、入射光线和法线在同一平面内；
（2）在不同方向都能看到光的传播路径，是由于光在纸板上发生了漫反射而进入我们的眼里；
（3）当入射光线沿NO射入时，入射角是0°，根据光的反射定律，反射角等于入射角，则反射角等于0°。
20、 右 改变被测电阻中的电流和两端电压，以取得多组数据 5 电压表并联在滑动变阻器两端 甲 不同阻值的定值电阻
【解析】
（1）由原电路知道，电流表与电阻并联，电压表串联在电路中是错误的，电压表应与电阻并联，电流表与电阻串联，故修改电路如下所示：
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应移动到阻值最大处，即右端；实验中为减小误差，需要多次测量取平均值，所以滑动变阻器的另一作用是：改变被测电阻中的电流和两端电压，以取得多组数据；
（3）由电压表和电流表的示数知道，电压表选用小量程，分度值为0.1V，电压为1.5V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律知道，此时测量的待测电阻是： =5Ω；
（4）实验中若在调节滑动变阻器的过程中，若电流表示数增大，则由欧姆定律U=IR知道，电阻的电压变大，由串联电路电压的规律知道，此时变阻器的电压变小，又因为电压表示数减小，所以出现的问题是：电压表并联在滑动变阻器两端；
（5）图甲中电压表测电流与电阻的总电压，根据串联电路电压的规律，电压表示数大于电阻的实际电压，而电流表测量的电流是准确的，由欧姆定律，测量出的电阻值比真实值偏大；图乙中，电压表与电阻并联，电压表测量的电压是准确的，由并联电路电流的规律，电流表示数大于R的实际电流，由欧姆定律，测量出的电阻值比真实值偏小，测量出的电阻值比真实值偏大的是图甲的连接方式；
（6）若探究电流跟电阻的关系，为得出普遍性的规律，要多次测量，还需要添加的器材是：不同阻值的定值电阻。
21、断开 左 小华 电压表 右 灯泡 0.65W
【解析】
(1)为保护电路，连接电路时，开关应断开，滑动变阻器的滑片应滑到最大阻值处即左边．
(2)开关闭合前，说明没有测量电压，发现电压表的指针在零刻度线左端，可知电压表指针没有调零，小华说法正确；
(3)原电路中，电压表直接通过电流表、变阻器与电源连通，所以，开关没有闭合时电表就有读数，改正后如下图所示：
(4)电压表示数为2.0V小于灯的额定电压，所以应增大灯的电压减小变阻器分得的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向右滑动，直至灯泡两端电压为额定电压；在图c中，电流表小量程分度值为0.02A，则灯的额定功率P=UI=2.5V×0.26A=0.65W.
22、受热物质受热不均匀 乙 乙图有一定的熔化温度，丙图没有一定的熔化温度 固液共存
【解析】
（1）如图甲，物体放在试管内直接在酒精灯上加热，受热物质受热不均匀。
（2）如图乙，物质熔化时有一定的熔化温度，是晶体海波；图丙物质熔化时没有一定的熔化温度，是非晶体松香；
（3）海波大约在第4min开始熔化，在第9min熔化结束，所以海波在第6min时是固液共存状态。
五、计算题（本大题共2小题，共13分）
23、 (1)600 km；(1) 4×105 N；(3)1×105 Pa．
【解析】
（1）根据得飞机在这1 h内水平飞行的路程为：
；
（1）飞机水平匀速飞行时，在竖直方向受力平衡，即升力与重力为一对平衡力，二力相等，所以升力为：
；
（3）飞机静止在水平地面时对地面的压力等于重力，所以压力为：
，
根据得飞机静止在水平地面时对地面的压强为：
．
点睛：重点考查了速度公式、压强公式的应用，除了公式的灵活运用，要理解飞机水平匀速飞行时，处于平衡状态，所以升力等于重力，静止在水平面上时，受力也平衡，对地面的压力等于重力．
24、（1）8.4×104J；（2）1200W；（3）58.3%
【解析】
（1）体积为0.5L的水的质量为m=ρ水V=1×103kg/m3×0.5×10-3m3=0.5kg，水的比热容为c水=4.2×103J/（kg•℃），则水吸收的热量为Q吸=c水m△t=4.2×103J/（kg•℃）×0.5kg×（60℃-20℃）=8.4×104J．
（2）电能表的转盘在1min内转了12转，微波炉消耗的电能为W==0.02kW·h，则微波炉的实际功率为P===1.2kW=1200W．
（3）因微波炉工作1min消耗的电能为W=0.02kW·h，所以微波炉给水加热2min消耗的总电能为W总=2W=2×0.02kW·h，则微波炉的加热效率为η===58.3%．
六、综合能力题（本大题共3小题，共18分）
25、（1）水的沸点随气压的增大而升高。
（2）
【解析】
本题内容取材于学生所熟悉的生活实际，考查用物理知识解决实际问题的能力，根据高压锅限压阀气孔2的面积，以限压阀为研究对象，则有p'锅内S-p0S，然后可求出限压阀的重力，从而得出限压阀的质量。
【详解】
（1）由图丙可知，水的沸点随气压的增大而升高。
（2）由图像可知，锅内水的沸点最高达到115℃，锅内外压强差
，
出气孔2受到气体的压力
，,
因为，
限压阀的质量。
答：（1）水的沸点随气压的增大而升高。（2）为保证使用安全，限压阀的质量不得超过90g。
26、电能 半导体 变暗
【解析】
（1）水果电池是将化学能转化为电能；（2）发光二极管是由半导体材料制成的；
（3）如果少串联一个水果电池，二极管两端的电压变小，二极管将变暗．
27、电磁波 紫外线 小 20 新 15% 80
【解析】
（1）导航系统利用电磁波传递信息，玻璃可以阻挡阳光中的紫外线．
（2）要求材料强度大而密度要小，根据表中数据选择所需材料．
（3）由平均速度公式可以求出平均速度．
（4）从自然界直接获得不需要加工处理的能源是一次能源；求出获得的太阳能与获得的电能，然后求出效率．
（5）由图象求出车的速度，由公式P===Fv及其变形公式求车受到的阻力．
【详解】
(1)车载导航系统是利用电磁波来传递信息的；车窗玻璃能有效防止来自太阳的辐射，主要是能阻挡太阳光中的紫外线．
(2)由表中数据可知，碳纤维的密度小而强度大，是理想的材料．
(3)车的最大平均速度v===20m/s；
(4)太阳能属于一次能源;太阳能电池的效率η====15%
(5)由图乙所示可知，车以最大机械功率P运动时的速度为10m/s，
∵P=Fv,∴则车的牵引力F===80N，
车做匀速运动，所受阻力f=F=80N
主要器材
微波炉
电能表
相关资料
额定电压220V
频率50Hz
220V 10（20）A
50Hz 600revs/kW·h
活动记录
①取体积为0.5L的水，测得水的初温为20℃
②关闭家中其它用电器，只将该微波炉接入电路中，让其单独工作
③用微波炉给水加热2min后，水的温度达到60℃
④测得电能表的转盘在1min内转了12转
