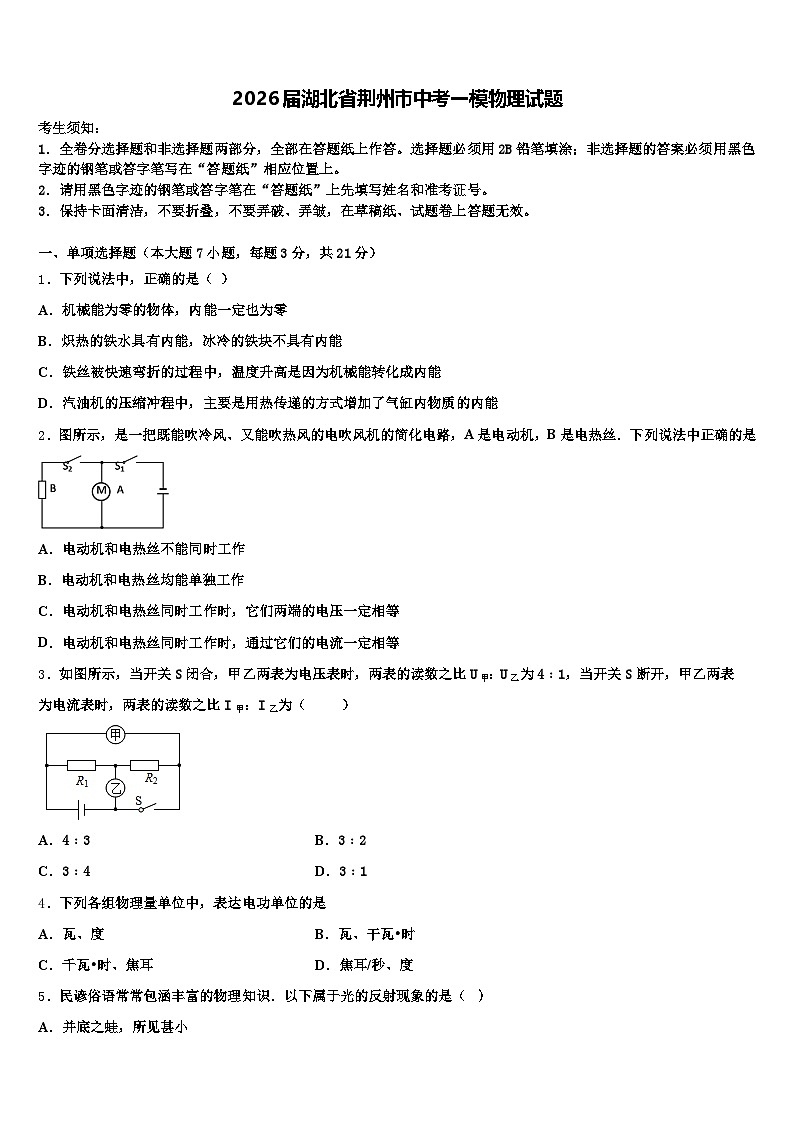

2026届湖北省荆州市中考一模物理试题（含答案解析）

这是一份2026届湖北省荆州市中考一模物理试题（含答案解析），共19页。试卷主要包含了民谚俗语常常包涵丰富的物理知识，下列说法中正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列说法中，正确的是（ ）
A．机械能为零的物体，内能一定也为零
B．炽热的铁水具有内能，冰冷的铁块不具有内能
C．铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能
D．汽油机的压缩冲程中，主要是用热传递的方式增加了气缸内物质的内能
2．图所示，是一把既能吹冷风、又能吹热风的电吹风机的简化电路，A是电动机，B是电热丝．下列说法中正确的是
A．电动机和电热丝不能同时工作
B．电动机和电热丝均能单独工作
C．电动机和电热丝同时工作时，它们两端的电压一定相等
D．电动机和电热丝同时工作时，通过它们的电流一定相等
3．如图所示，当开关S闭合，甲乙两表为电压表时，两表的读数之比U甲：U乙为4﹕1，当开关S断开，甲乙两表为电流表时，两表的读数之比I甲：I乙为（ ）
A．4﹕3B．3﹕2
C．3﹕4 D．3﹕1
4．下列各组物理量单位中，表达电功单位的是
A．瓦、度B．瓦、干瓦•时
C．千瓦•时、焦耳D．焦耳/秒、度
5．民谚俗语常常包涵丰富的物理知识．以下属于光的反射现象的是（ ）
A．并底之蛙，所见甚小
B．以冰取火，前所未有
C．海市蜃楼，虚无缥渺
D．摘不到的是镜中花，捞不到的是水中月

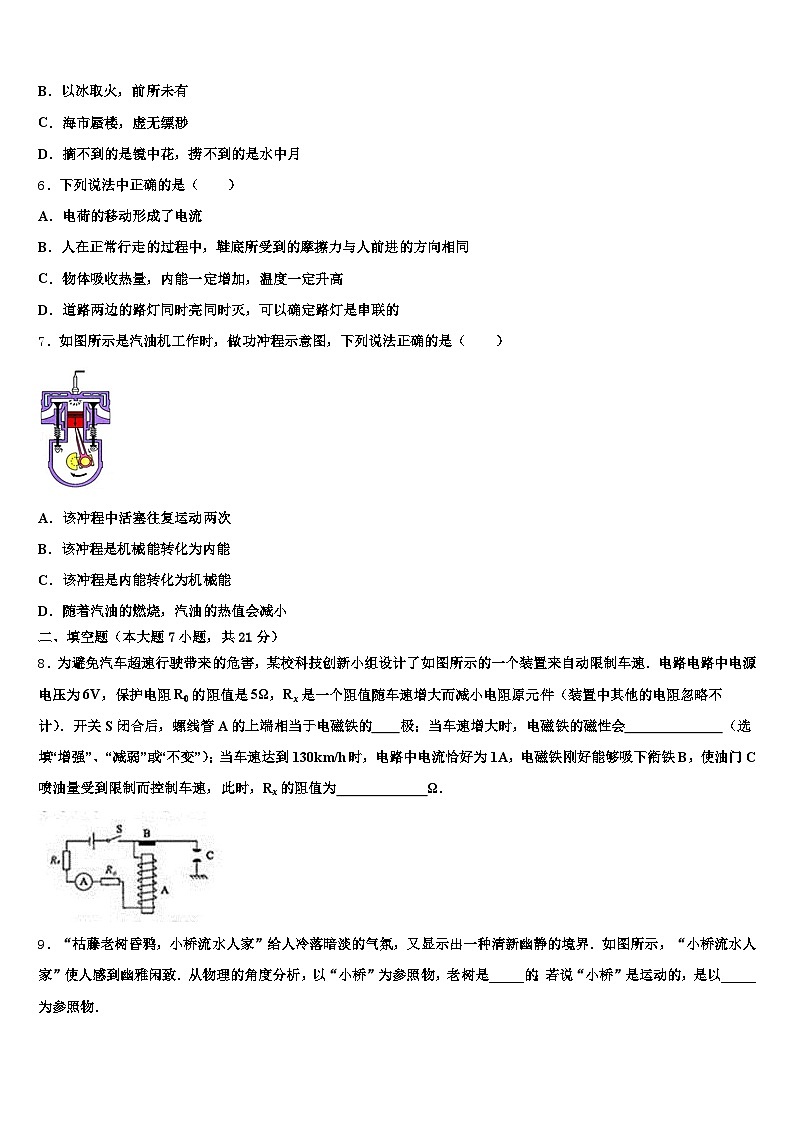

6．下列说法中正确的是（ ）
A．电荷的移动形成了电流
B．人在正常行走的过程中，鞋底所受到的摩擦力与人前进的方向相同
C．物体吸收热量，内能一定增加，温度一定升高
D．道路两边的路灯同时亮同时灭，可以确定路灯是串联的
7．如图所示是汽油机工作时，做功冲程示意图，下列说法正确的是（ ）
A．该冲程中活塞往复运动两次
B．该冲程是机械能转化为内能
C．该冲程是内能转化为机械能
D．随着汽油的燃烧，汽油的热值会减小
二、填空题（本大题7小题，共21分）
8．为避免汽车超速行驶带来的危害，某校科技创新小组设计了如图所示的一个装置来自动限制车速．电路电路中电源电压为6V，保护电阻R0的阻值是5Ω，Rx是一个阻值随车速增大而减小电阻原元件（装置中其他的电阻忽略不计）．开关S闭合后，螺线管A的上端相当于电磁铁的 极；当车速增大时，电磁铁的磁性会 （选填“增强”、“减弱”或“不变”）；当车速达到130km/h时，电路中电流恰好为1A，电磁铁刚好能够吸下衔铁B，使油门C喷油量受到限制而控制车速，此时，Rx的阻值为 Ω．

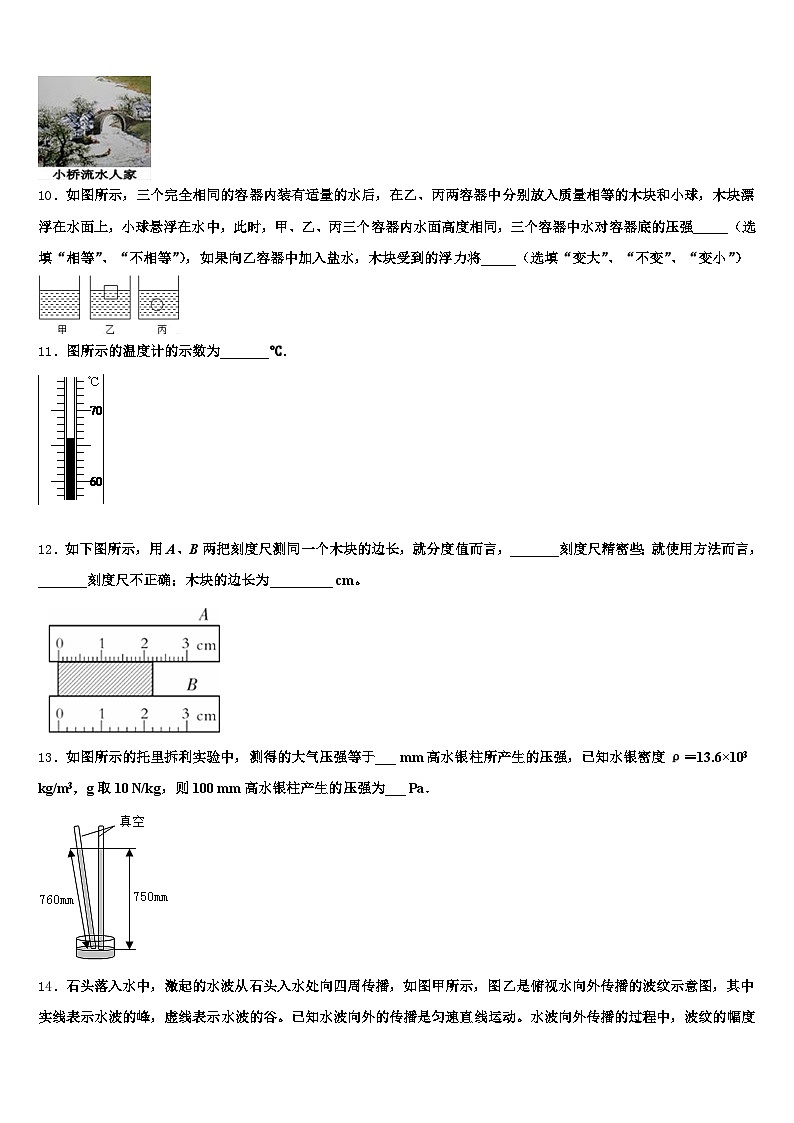

9．“枯藤老树昏鸦，小桥流水人家”给人冷落暗淡的气氛，又显示出一种清新幽静的境界．如图所示，“小桥流水人家”使人感到幽雅闲致．从物理的角度分析，以“小桥”为参照物，老树是_____的；若说“小桥”是运动的，是以_____为参照物．
10．如图所示，三个完全相同的容器内装有适量的水后，在乙、丙两容器中分别放入质量相等的木块和小球，木块漂浮在水面上，小球悬浮在水中，此时，甲、乙、丙三个容器内水面高度相同，三个容器中水对容器底的压强_____（选填“相等”、“不相等”），如果向乙容器中加入盐水，木块受到的浮力将_____（选填“变大”、“不变”、“变小”）
11．图所示的温度计的示数为_______℃．
12．如下图所示，用A、B两把刻度尺测同一个木块的边长，就分度值而言，_______刻度尺精密些；就使用方法而言，_______刻度尺不正确；木块的边长为_________ cm。
13．如图所示的托里拆利实验中，测得的大气压强等于___ mm高水银柱所产生的压强，已知水银密度ρ＝13.6×103 kg/m3，g取10 N/kg，则100 mm高水银柱产生的压强为___ Pa．
14．石头落入水中，激起的水波从石头入水处向四周传播，如图甲所示，图乙是俯视水向外传播的波纹示意图，其中实线表示水波的峰，虚线表示水波的谷。已知水波向外的传播是匀速直线运动。水波向外传播的过程中，波纹的幅度逐渐减小，说明水波向外传播过程中，______减小。水波从振源O处径向向外传播的过程中，相邻两个波峰距离ab_____（选填“大于”、“小于”或“等于”）相邻两个波谷距离cd。若水面上有个小浮标（图甲中小黑点），当水波向外传播过程中，小浮标的运动情况是______（填“沿波动方向运动”或“上下来回运动”）
三、作图题（共7分）
15．在图中用箭头标出磁感线的方向和电源的正、负极．
16．如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）. 请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.
（_____）
17．画出图示斜面上小球所受重力的示意图
（____）
四、实验题（本大题共5小题，共20分）
18．小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：
（1） 将天平放在水平桌面上，把游码拨至标尺零刻度处，横梁稳定时指针位置如图甲所示，要使横梁在水平位置平衡，应将平衡螺母往__________（左/右）调．
（2） 用调好的天平分别测出鹅卵石的质量m1=11.2g和空烧杯的质量m0=80 g．
（1） 如图乙所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用笔在烧杯壁上标出水面位置为M，然后放在天平左盘，当天平平衡时，如图丙所示，则杯、水和鹅卵石的总质量为m1=__________g．
（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M位置，用天平测出杯和水的总质量为m4=142.2 g，则往烧杯中添加水的质量△m=__________g．
（5）根据所测数据计算出鹅卵石的密度为ρ石=_____g/cm1．
（6）若因为在将鹅卵石从烧杯中取出时带出了一些水，这将导致所测密度偏______（大/小）．
19．在探究“凸透镜成像规律”的实验中．
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，则该凸透镜的焦距近似为_____cm．
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的_____上．
（3）如图甲所示，光屏上呈现清晰的像，此像的性质是倒立_____的实像，这是_____（选填“照相机”、“投影仪”或“放大镜”）的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼应按图中_____（选填“A”、“B”或“C”）观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（选填“近视”或“远视”）．
20．研究机械能守恒与平抛运动：
（1）物体动能与物体的质量和物体运动速度有关，从物理资料中找到如下数据：
由数据可以推断：动能Ek与质量m、运动速度v关系的数学表达式为Ek=k________.其中k=．
如图甲，质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，此过程机械能守恒，关系式mgh=Ek成立．如图乙，将物体以一定的初速度v0沿水平方向抛出（不计阻力），物体做平抛运动，在水平方向运动的距离x=v0t，在竖直方向下落的高度y=gt2，则y与t2的关系可用丙图中的图线____表示．
（2）如图丁所示，小球从高度为h1的光滑斜面AB由静止自由滑下，经过高度为h2的光滑桌面BC后做平抛运动，落地点与桌边的距离为s．请推理证明：s=2 ________
21．小冬同学利用如图甲所示的装置做“观察水的沸腾“实验。
（1）查得1标准大气压下酒精的沸点是78℃，煤的沸点是180﹣310℃，完成本实验所用的温度计玻璃泡中的液体可能是_____（“酒精”成“煤油”）。
（2）小冬根据实验数据绘制了水沸腾时温度与时间关系的图象，如图乙所示，由图象可得水的沸点为_____℃：此时，实验环境的大气压_____（填“大于”、“小于”或“等于”）1个标准大气压。
（3）若原温度时间图象如图丙a所示，若其它条件不变，实验开始时，仅将水的质量增加，则水的温度与时间的关系图象应是图中的_____。
A．a B．b C．c D．d
22．如图甲所示，小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的水．
圆柱体的重力为_____N；圆柱体浸没在水中时所受浮力为_____N；比较_____两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关；比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随_____而改变；小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为_____N，这表明浸在液体中的物体所受浮力的大小还跟_____有关；该液体的密度是_____kg/m1．
五、计算题（本大题共2小题，共13分）
23．一辆轿车在水平路面上匀速直线行驶，轿车上的速度表如图所示．
在5min内轿车行驶的路程是多少？轿车以该速度匀速行驶140km需要多少时间？
24．如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：
电源电压．滑片P滑到ab中点时电压表的示数．
六、综合能力题（本大题共3小题，共18分）
25．科学研究表明：金属杆受到拉力会伸长，在一定范围内，金属杆的伸长与它所受到的拉力F成正比。现有一金属杆，长为8m，横截面积为0.4cm2，实际使用时要求金属杆受到拉力后的伸长不超过0.4cm。由于直接对这一金属杆测试有困难，故选用同种材料制成的样品进行测试，测试时样品所受的拉力始终为2000N，通过测试取得数据如下。
请分析表中数据回答下列问题：在对样品进行测试时，采用如图所示的装置，这样设计有何优点？答：______。分析样品测试数据可知，金属杆伸长的长度（伸长量）跟它的长度和______有关。根据（2）及金属杆的伸长量还与它所受到的拉力F成正比，可以得到金属杆伸长量的表达式ΔL =______。比例系数用k表示，拉力，长度和横截面积分别用F、L和S表示该金属杆P能够承受的最大拉力为______N。
26．小明设计了一种“自动限重器”，如图（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R 1 和滑动变阻器R 2 等。压敏电阻R 1 的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1 的阻值将________。 用笔画线代替导线将图（甲）的电路连接完整。 随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2 的最大阻值至少为多少Ω__________？
27．未成年人的道路交通安全已成为全社会高度关注的问题，今年3月28日国务院公布施行了我国《校车安全条例》。条例中的部分规定如下：
（1）外部容易接触到的部位不得有锐边、尖角、毛刺；
（2）指导学生安全落座、系好安全带；制止学生在校车行驶过程中离开座位等危险行为；
（3）校车载人不得超过核定的人数，不得以任何理由超员；
（4）校车驾驶人不得在校车载有学生时给车辆加油
请你任选其中两条，根据所学物理知识阐述制定此规定的理由。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
AB．一切物体都具有内能，内能不可能为零，故AB错；
C．铁丝被快速弯折的过程中，通过做功的方式使物体内能增加的，机械能转化成内能，故C正确；
D．压缩冲程是通过做功的方式增加物质的内能的，故D错．
2、C
【解析】
由图可知，开关S1在干路上，开关S2在电热丝所在支路．
A．当开关S1、S2都闭合时，吹风机和电热丝是并联连接，并且同时工作，故A错误；
B．只闭合开关S2，电路为断路，电动机和电热丝都不工作，只闭合开关S1，电动机工作，电热丝不能单独工作，故B错误；
CD．因为并联电路两端电压相等，并联电路中干路电流等于各支路电流之和，所以电动机和电热丝同时工作时，它们两端的电压一定相等，但通过它们的电流不一定相等，故C正确，D错误．
3、C
【解析】
若甲、乙均为电压表时，闭合开关S，R1和R2串联，甲表测量路端总电压U，乙表测量电阻R2两端电压U2，即
U=U甲，
U2=U乙，
根据题中U甲:U乙=4:1得：
U:U2=4:1……①，
根据串联电路电压规律可知：
U=U1+U2……②，
联立①②得：
U1:U2=3:1，
根据串联电路电流规律及欧姆定律可知：
U1:R1=U2:R2，
则
R1:R2=U1:U2=3:1；
若甲、乙均为电流表时，断开开关S，R1和R2并联，甲表测量R2所在之路路电流I2，乙表测量干路总电流I，即
I2=I甲，
I=I乙，
根据并联电路电压规律及欧姆定律可知：
I1 R1 = I2R2
则
I1:I2=R2:R1=1:3……③，
根据并联电路电流规律可知：
I=I1+I2……④，
联立③④得：
I:I2=4:3，
则
I甲:I乙=3:4，
故选C。
4、C
【解析】
在物理学中，
电能的基本单位是焦耳，符号是J；常用单位是千瓦时，也叫度，符号是kW•h；
故选C．
5、D
【解析】
试题分析：光线是在同种均匀介质中传播的，并底之蛙，所见甚小，所以是光沿直线传播现象，故A不符合题意；要使冰块能会聚太阳光取火，必须让其冰块能使光线会聚，而凸透镜对光线有会聚作用，属于光的折射，故B不符合题意；海市蜃楼是一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的；故C不符合题意；因为平静的水面可以当做平面镜，而水中月就是月亮在平面镜中的像，镜中花也是花在平面镜中的像，所以“水中月”和“镜中花”都属于光的反射．故D符合题意；故应选D．
【考点定位】光现象
6、B
【解析】
A．电荷只有定向移动才能形成电流，故A错误；
B．人之所以走路时向前，是因为地面给人鞋底的摩擦力向前，故B正确；
C．物体吸收热量，它的内能一定增加，温度不一定升高，如晶体熔化，吸收热量，内能增加，温度不变，故C错误；
D．道路两边的路灯总是同时亮，同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可见路灯可以独立工作，互不影响，因此路灯之间是并联的，故D错误．
7、C
【解析】
（1）四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次；
（2）汽油机的四个冲程，可根据气阀和活塞的状态判断是哪个冲程；将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；
（3）热值是物质的一种属性，只与物质的种类有关．
【详解】
A、在四冲程汽油机的一个工作循环中，活塞往复运动两次，由四个冲程组成，因此做功冲程中活塞从汽缸顶端运动到下端，故A错误；
BC、汽油机在做功冲程中，内能推动活塞向下运动，内能转化为机械能，故B错误、C正确；
D、热值是物质的一种属性，只与物质的种类有关，因此当汽油不断减少时，汽油的热值不变，故D错误．
故选C．
四冲程内燃机的四个冲程：吸气、压缩、做功、排气，其中做功和压缩冲程有能量的转化．
二、填空题（本大题7小题，共21分）
8、S 增强 1
【解析】
试题分析：根据安培定则，电磁铁的下端是N极，上端是S极．当车速增大时，Rx的阻值减小，电路中的电流增大，电磁铁的磁性增强．电路中的电流为1A时，R0两端的电压，Rx两端的电压，Rx的阻值．
考点：电磁现象 欧姆定律
9、静止流水
【解析】
“枯藤老树昏鸦”中，老树和参照物小桥之间没有位置的改变，所以以小桥为参照物老树是静止的；诗句“小桥流水人家”中，小桥和流水之间发生了位置的改变，所以以小桥为参照物流水是运动的．
10、相等不变
【解析】
由题知，此时甲、乙、丙三个容器内水面高度相同，根据p＝ρgh可知，三个容器中水对容器底的压强相等；
木块漂浮在乙容器的水中，向乙容器中加入盐水，液体密度增大，木块仍然漂浮在液面上，那么木块受到的浮力仍然等于木块的重力，木块的重力不变，则木块受到的浮力不变．
11、66
【解析】
图中每大格相差10℃，每大格间有10个小格，即一小格是1℃，分度值为1℃；液柱上表面在60℃上面6个小格，读数为60℃+1℃×6=66℃
12、A B 2.21cm
【解析】
(1)刻度尺A的分度值是0.1cm；刻度尺B的分度值是0.2cm。刻度尺A的精确程度高；刻度尺B的刻度面没有和被测长度紧贴，所以是错误的。如图A所示，刻度尺的分度值是0.1cm，它的起始刻度从零刻度线开始，正确读数是2.21cm.
13、750 1.36×104
【解析】
读图可知，玻璃管内水银面到水银槽中水银面的垂直高度为750mm，因此，当时的大气压强等于750mm高水银柱产生的压强；100mm产生的压强为：
p＝ρgh＝13.6×103kg／m3×10N／kg×0.1m＝1.36×104Pa．
14、能量 等于 上下来回运动
【解析】
水波向外传播的过程中，波纹的幅度逐渐减小，说明水波的能量在逐渐减小；
波长是相邻两个波峰或波谷之间的距离，所以相邻的两个波峰的距离ab与相邻两个波谷的距离cd都等于一个波长，两个距离是相等的。石头竖直落入水中，当水波向外传播过程中，水平方向没有力的作用，故小浮标的运动情况是上下来回运动。
三、作图题（共7分）
15、
【解析】
如图，小磁针静止时的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为S极，左端为N极．
根据安培定则，伸出右手使大拇指指示螺线管的左端，即N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，故电源的右端为正极，左端为负极．
如图：
16、
【解析】
解答：已知小磁针右端为N极，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由电流表的接线柱可知，电流从螺线管的右端流入，即电源右端为正极，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，则线圈的绕法如图所示
17、如下图所示：
【解析】
试题分析：由于地球的吸引而产生的力叫做重力．重力方向竖直向下，作用点在物体重心．均匀物体的重心在物体的几何中心．如下图所示．
考点：力的示意图；重力．
四、实验题（本大题共5小题，共20分）
18、右 161.4 12 2.6 小
【解析】
(1)把天平放在水平台上，先要把游码拨到标尺左端的零刻度线处，通过调节平衡螺母使天平平衡；图甲中指针偏向分度盘的左侧，要使横粱在水平位置平衡，应将平衡螺母往右调。
(1)由图知，杯、水和鹅卵石的总质量：m1=100g+50g+10g+1.4g=161.4g；此时烧杯中水质量m水′=161.4g−11.2g-80g=50.2g；
(4)将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，用天平测出杯和水的总质量为m4=142.2g，此时烧杯中水的质量m水= 142.2g−80g =62.2g，所以添加水的质量△m=m水- m水′=12g；
(5)由题意知，鹅卵石的体积等于加入水的体积，则；
鹅卵石的密度：。
(6)若小明在取出鹅卵石时从烧杯中带出一些水，则测量水的质量偏大，对应鹅卵石的体积偏大，根据知密度测量的偏小。
19、10.0 主光轴 放大 投影仪 B 远视
【解析】
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，根据凸透镜成像的规律知，此时物距大于二倍焦距，像距为一倍到二倍焦距之间，当物距远大于二倍焦距时，像距会非常接近焦距，即该凸透镜的焦距近似为10cm．
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的主光轴上．
（3）如图甲所示，光屏上呈现清晰的像，此时物距小于像距，则像放大，故此像的性质是倒立放大的实像，这是投影仪的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，此时物距小于焦距，成正立放大的虚像，像与物体位于凸透镜的同侧，物体、像、凸透镜在一条直线上，所以人眼应按图中B观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，说明像距变小了，则眼镜对光线起到了会聚的作用，应为凸透镜，所以该眼镜是远视眼镜．
点睛：凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
20、mv2 a 推理证明见解析
【解析】
（1）分析表中数据，由数据可以推断：动能Ek与质量m、运动速度v关系的数学表达式为Ek=kmv2，其中k=．将物体以一定的初速度v0沿水平方向抛出(不计阻力)，物体做平抛运动，在水平方向运动的距离x=v0t，运动时间为t，在竖直方向下落得高度y=gt2，
因此，下落高度y与运动时间t的2次方成正比，即图像为过原点的直线，故图像为a．
（2）如图丁所示，小球从高度为h1的光滑斜面AB由静止自由滑下，经过高度为h2的光滑桌面BC后做平抛运动，则过程中机械能守恒，∵mgh=mv2，∴mgh1=mv2B=mv2C，∴v2C=2gh1
又∵小球从C点开始做平抛运动，∴s=vCt，h2=gt2，∴h2=g()2=，∴s2=4h1h2，∴s=2．
21、煤油 98 小于 C
【解析】
（1）标准大气压下水的沸点是100℃，而酒精的沸点低于水的沸点，当水沸腾时，酒精早已沸腾，所以不能用酒精温度计；而煤油的沸点高于水的沸点，所以可以用煤油温度计测沸水的温度；
（2）由图象可知，水在沸腾过程温度保持98℃不变，则其沸点为98℃；水在1标准气压下的沸点为100℃，气压越低，沸点越低。所以此地大气压小于一个标准大气压；
（3）若其它条件不变，实验开始时，仅将水的质量增加，则只是水的加热时间变长，水的沸点不变，所以应是c图线，故选 C。
22、6 4 b、c或b、d 深度 1 液体的密度 0.75×101
【解析】
（1）由图a知，圆柱体的重力G＝6N；
（2）由图a、c或a、d知，圆柱体浸没在水中后所受浮力F浮＝G﹣F＝6N﹣2N＝4N；
（1）要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开液体的体积不同，图b、c或b、d符合要求；
（4）由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不变；可知：当物体浸没在同种液体中，所受浮力不随深度而改变；
（5）由图乙知，物体完全浸没时测力计的示数为1N，
则圆柱体浸没在液体中后所受浮力F浮液＝G﹣F′＝6N﹣1N＝1N；
由实验知，浸在液体里的物体受到的浮力大小还跟液体的密度有关．
圆柱体浸没在水中时，排开水的体积：V排＝＝＝4×10﹣4m1，
物体浸没在另一液体中时，排开液体的体积不变，V排仍然为4×10﹣4m1，
液体的密度：
ρ液＝＝＝0.75×101kg/m1．
五、计算题（本大题共2小题，共13分）
23、（1）5.83km （2）2h
【解析】
（1）根据对交通标志牌的了解确定轿车行驶的速度，然后利用s=vt计算路程；
（2）已知速度与路程，由t=可求出轿车的行驶时间；
【详解】
（1）从速度表中可知，轿车行驶速度为v=70km/h，
t=5min=h，
根据v=可得，在5min内轿车行驶的路程：
s=vt=70km/h×h≈5.83km；
（2）轿车以该速度匀速行驶140km需要的时间：
t′===2h．
答：（1）在5min内轿车行驶的路程是5.83km；
（2）轿车以该速度匀速行驶140km需要2h；
【点评】
本题考查了对交通标志牌含义的了解及速度变形公式的应用，是一道基础题，生活中要注意对各类标志牌含义的了解．
24、（1）6V （2）3V
【解析】
(1)由图示电路图可知，当滑片在b端时只有R1接入电路，此时电路电流最大，
由U－I图像可知，电路中最大电流为0.6 A，
由公式I＝变形得电源电压：U＝U1＝IR1＝0.6 A×10 Ω＝6 V；
(2)由图示电路图可知，滑片在a端时，滑动变阻器阻值全部接入电路，
由U－I图像可知，此时电路电流Iˊ＝0.2 A，
滑动变阻器两端电压U滑＝4 V，
由公式I＝变形可得滑动变阻器最大阻值：R2＝＝20Ω，
滑片在ab中点时电路电流：I″＝＝0.3 A，
此时电压表得示数为：U＝UV＝U2′＝I″×R2＝0.3 A××20 Ω＝3 V.
六、综合能力题（本大题共3小题，共18分）
25、将微小的形变放大 横截面积 5000
【解析】
（1）可以将金属杆伸长的长度放大（将微小形变放大），使实验现象更加明显；
（2）由表中数据，比较第一、三栏或第四、五栏可得出：在金属杆的长度相同时，金属杆伸长的长度与金属杆的横截面积成反比；比较第一、二栏或第三、四栏可知，在金属杆的横截面积相同时，金属杆伸长的长度与金属杆的长度成正比；从而得出，金属杆伸长的长度还跟金属杆的长度和横截面积有关；
（3）（4）由金属杆的伸长量与金属杆的长度和横截面积及它所受到的拉力F的关系，可以得到金属杆伸长量的表达式：ΔL=k，0.4cm=k-----①；0.16cm=k----②，①÷②得：F=5000N。
26、 (1)变小 (2) 略 (3)增大
压力为800N时，压敏电阻R1=80Ω
30mA=0.03A
R2=R-R1=200Ω-80Ω=120Ω (3分)
【解析】
图象可知，随着压力F的增大，压敏电阻R1的阻值将变小。随着控制电路电流的增大，电磁铁的磁性将增大，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，压力为800N时，压敏电阻R1=80Ω；30mA=0.03A所选滑动变阻器R2的最大阻值 R2=R-R1=200Ω-80Ω=120Ω
27、（1）——尖角、毛刺等尖锐品由于尖端面积很小，在相同压力下，压强很大，极易对人体造成伤害。
（2）——防止汽车出现意外时，由于惯性而对乘员造成伤害。
【解析】
试题分析：（1）当压力相同时，如果外部容易接触到的部位有锐边、尖角、毛刺，人受到的压强会较大，很容易对人体造成伤害；（2）如果学生在校车行驶过程中离开座位，汽车行突然刹车，学生由于惯性将会被抛出，从而造成危险，故应该指导学生安全落座、系好安全带；（3）校车超过核定人数，车的质量增大，惯性增大，当以相同速度行驶时，刹车距离更长，从能量上看，超员后，车的能量增大，如果发生意外，破坏了更强，故校车载人不得超过核定的人数，不得以任何理由超员；（4）加油站属于高危险区域，机动车在加油的过程中，可能会因机械故障或者突发因素发生车辆燃烧甚至爆炸事故。由于学生自我保护能力差，紧急逃生、避险能力弱于成年人，因此，校车在运载学生时加油安全风险较大。所以校车驾驶人不得在校车载有学生时给车辆加油。
考点： 压强大小的影响因素，惯性现象的解释
实验次数
1
2
3
4
5
6
质量m/kg
0.1
0.1
0.1
0.2
0.3
0.4
速度v/(m/s)
1
2
3
1
1
1
动能Ek/J
0.05
0.2
0.45
0.1
0.15
0.2
长度l（m）
横截面积cm2
伸长cm
1
2
1
4
4
