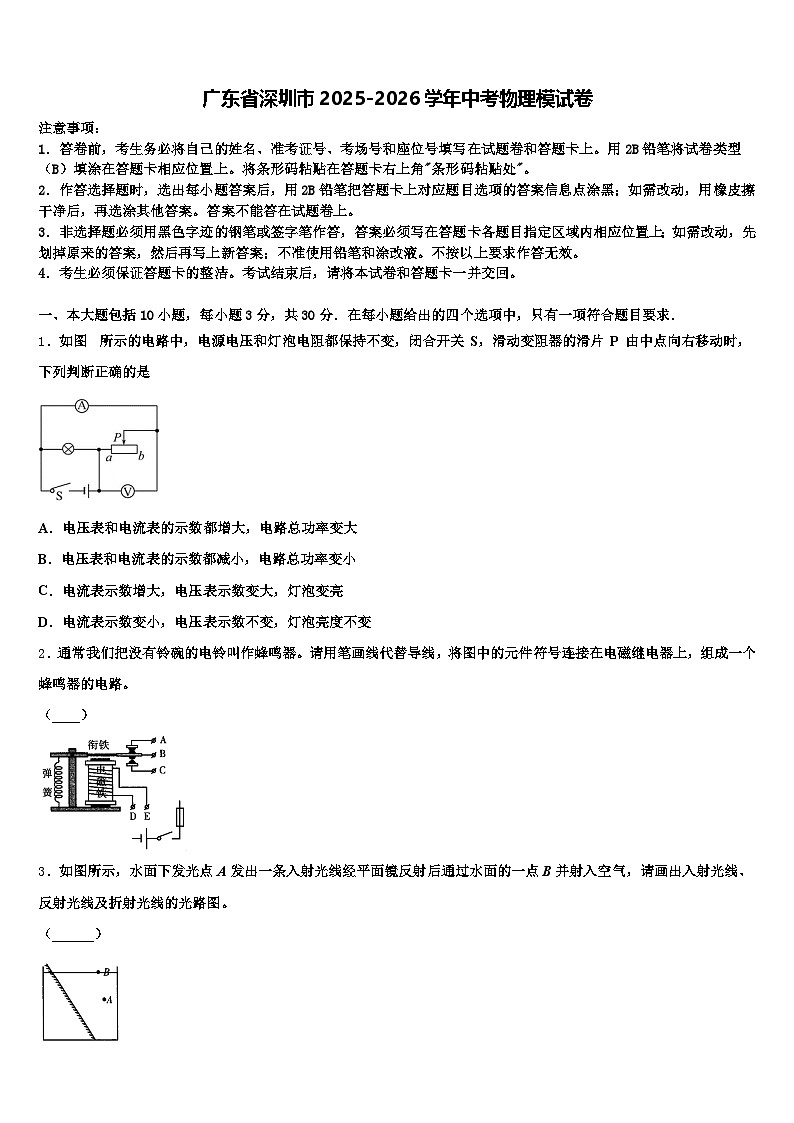

广东省深圳市2025-2026学年中考物理模试卷（含答案解析）

这是一份广东省深圳市2025-2026学年中考物理模试卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图 所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
2．通常我们把没有铃碗的电铃叫作蜂鸣器。请用笔画线代替导线，将图中的元件符号连接在电磁继电器上，组成一个蜂鸣器的电路。
（____）
3．如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面的一点B并射入空气，请画出入射光线、反射光线及折射光线的光路图。
（______）

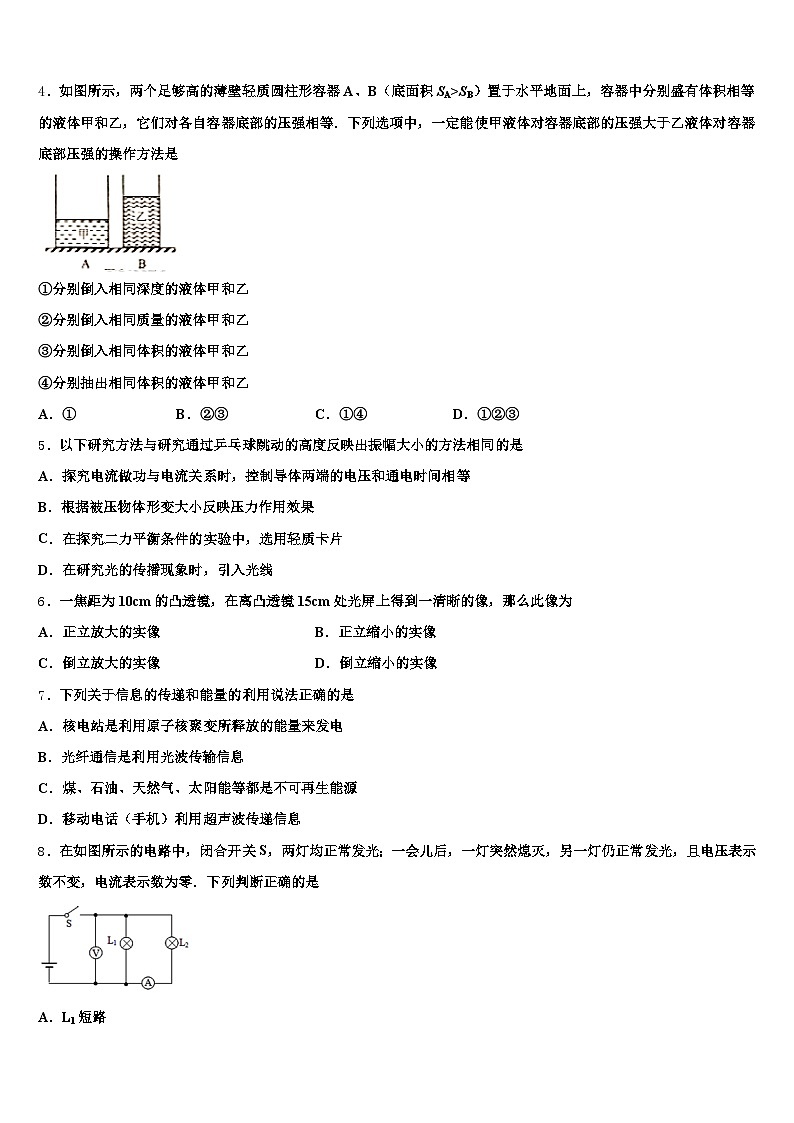

4．如图所示，两个足够高的薄壁轻质圆柱形容器A、B（底面积SA>SB）置于水平地面上，容器中分别盛有体积相等的液体甲和乙，它们对各自容器底部的压强相等．下列选项中，一定能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是
①分别倒入相同深度的液体甲和乙
②分别倒入相同质量的液体甲和乙
③分别倒入相同体积的液体甲和乙
④分别抽出相同体积的液体甲和乙
A．①B．②③C．①④D．①②③
5．以下研究方法与研究通过乒乓球跳动的高度反映出振幅大小的方法相同的是
A．探究电流做功与电流关系时，控制导体两端的电压和通电时间相等
B．根据被压物体形变大小反映压力作用效果
C．在探究二力平衡条件的实验中，选用轻质卡片
D．在研究光的传播现象时，引入光线
6．一焦距为10cm的凸透镜，在离凸透镜15cm处光屏上得到一清晰的像，那么此像为
A．正立放大的实像B．正立缩小的实像
C．倒立放大的实像D．倒立缩小的实像
7．下列关于信息的传递和能量的利用说法正确的是
A．核电站是利用原子核聚变所释放的能量来发电
B．光纤通信是利用光波传输信息
C．煤、石油、天然气、太阳能等都是不可再生能源
D．移动电话（手机）利用超声波传递信息
8．在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表示数不变，电流表示数为零．下列判断正确的是
A．L1短路
B．L1开路
C．L2短路
D．L2开路

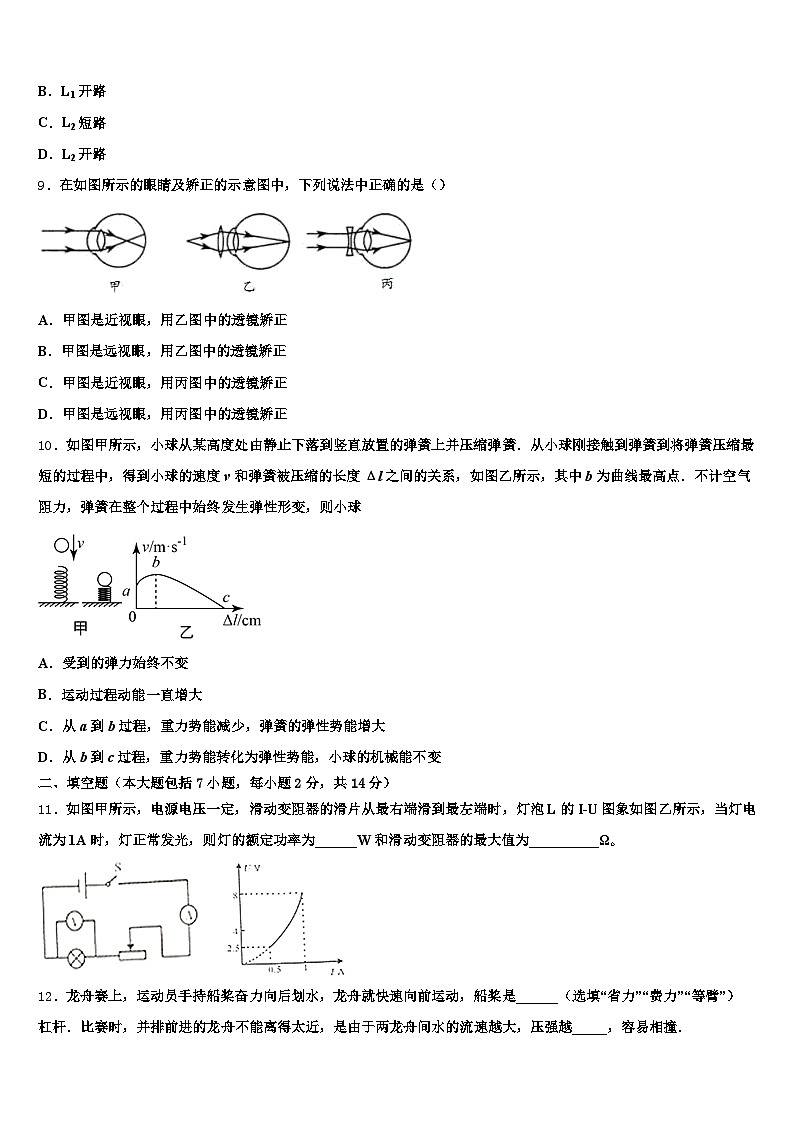

9．在如图所示的眼睛及矫正的示意图中，下列说法中正确的是（）
A．甲图是近视眼，用乙图中的透镜矫正
B．甲图是远视眼，用乙图中的透镜矫正
C．甲图是近视眼，用丙图中的透镜矫正
D．甲图是远视眼，用丙图中的透镜矫正
10．如图甲所示，小球从某高度处由静止下落到竖直放置的弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度Δl之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球
A．受到的弹力始终不变
B．运动过程动能一直增大
C．从a到b过程，重力势能减少，弹簧的弹性势能增大
D．从b到c过程，重力势能转化为弹性势能，小球的机械能不变
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图甲所示，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I-U图象如图乙所示，当灯电流为1A时，灯正常发光，则灯的额定功率为______W和滑动变阻器的最大值为__________Ω。
12．龙舟赛上，运动员手持船桨奋力向后划水，龙舟就快速向前运动，船桨是______（选填“省力”“费力”“等臂”） 杠杆．比赛时，并排前进的龙舟不能离得太近，是由于两龙舟间水的流速越大，压强越_____，容易相撞．
13．如图所示，对于大写字母F，选择正确的编号填空．
在照相机的取景框上看到该物体的像的形状为_____；在照相机底片上成的像为_____；用放大镜看物体，看到的该物体的像的形状为_____．
14．小明家有一只电暖器，上面标有“220V110W”字样。当电暖器正常工作时，通过电热丝的电流是_____A
15．在“中国好声音”的比赛现场，吉他手弹奏电吉他时不断用手指去控制琴弦的长度，他这样做的目的是为了改变声音的____；观众在听音乐时都要把手机关机或把铃声调成震动，其目的是为了在______减弱噪声．
16．如图所示，是小华家的一部分电路，他家电路的火线与零线之间的电压是_______V；一天晚上她发现一盏电灯突然熄灭了，他用试电笔分别测试电路中的a、b、c、d四点，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是______．
17．如图所示，在研究平面镜成像实验中。
用透明玻璃板代替平面镜的目的是为了能确定像的位置，取两只相同蜡烛的目的是为了能比较像与物的_____关系。如果当蜡烛B与蜡烛A的像完全重合后，再移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上_____（选填“能”或“不能”）承接到蜡烛A的像；将光屏向玻璃板方向移动，直至贴到玻璃板上，此时蜡烛A_____（选填“能”、“不能”）在玻璃板上成像。移去光屏后，将蜡烛A向远离玻璃板的方向移动2cm，则在玻璃板上所成的像的大小将_____（选填“变大”、“不变”、“变小”）。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．请在下图（甲）、（乙）的虚线框内分别画一个适当的光学 器件，使它满足图中改变光路的要求．
19．如图所示，曲杆ABC自重不计，O为支点，要使曲杆在图示位置平衡，请作出物体所受重力的示意图和施加在C点最小力F的示意图．
20．在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω1A”，电源电压4.5V并保持不变。
（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）。
（________）
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是_____。
（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现_____现象。
（4）排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向_____端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示。
21．小红利用如图甲所示电路测量标有“6.3V，0.3A”的小灯泡在正常工作时的电阻．实验室提供了如下器材：
A．电池组（电压10V）、开关、导线；
B．电流表（0﹣3A）；
C．电流表（0～0.6A）；
D．电压表（0～3V）；
E．电压表（0～15V）；
F．滑动变阻器（0～10Ω，允许通过的最大电流2A）；
G．滑动变阻器（0～50Ω，允许通过的最大电流1.5A）
（1）为了使测量过程安全且结果准确，在选择了A组器材后，电流表应选用_____，电压表应选用_____，滑动变阻器应选用_____．（填写所选器材的字母代号）
（2）画出本次实验数据记录表格．
（_______）
（3）实验后，小红对电阻的知识产生了浓厚的兴趣．她上网学习发现在如今的生产生活中，应用比较多的除了金属电阻外还有半导体电阻，如光敏电阻、压敏电阻、热敏电阻等．如图乙为某种热敏电阻和金属电阻的阻值R随温度t变化的图象．由图可知这种热敏电阻在温度上升时导电能力_____（选填“增强”或“减弱”）；相对金属电阻而言，热敏电阻对温度变化的响应更_____（选填“敏感”或“不敏感”）．如果某火灾报警装置主要部分为电阻与电铃串联，为了达到火情越大铃声越响的目的，电阻应选择_____．（选填“金属电阻”或“热敏电阻”）
22．小红所在小组做探究杠杆平衡条件实验
①实验前出现图甲所示情况，应将杠杆左端的螺母向_____调（填“左”或“右”），直到杠杆在水平位置平衡。实验时加减钩码也应使杠杆在水平位置平衡，这样做的好处是：_____。
②实验过程中出现图乙所示情况，要使杠杆在水平位置平衡，则应在右边的A点挂_____个相同的钩码。图乙中杠杆水平平衡后，若在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将_____（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．上体育课时，小强在练习投掷铅球，他将铅球掷出手后，铅球在空中的运动轨迹如图所示。若铅球的质量是4kg，从最高点到接触水平地面的过程中，铅球下降的高度为3m。（不计空气阻力，g取10N/kg）
（1）铅球受到的重力是多少？
（2）铅球下降过程中，重力对铅球做的功是多少？
（3）若铅球离开手时具有的机械能为288J，已知物体动能的计算公式为Ek＝mv2，请计算铅球落地时的速度。
24．小芳想了解当滑动变阻器R2与电阻R1并联时，调节滑片，电流表A2与电压表示数的关系变化（如表），电流表A1与电压表示数的关系变化（如图），求：
（1）电阻R1的阻值；
（2）干路的电流为0.40A时，滑动变阻器接入电路的阻值；
（3）电压表示数为0.60V时，通电2min，电路消耗的总电能．
（4）此电路不允许滑动变阻器接入电路的阻值为零，请分析原因.
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
由电路图知道，滑动变阻器与灯并联，电流表测通过滑动变阻器的电流，电压表测滑动变阻两端的电压，并联电路各支路两端电压与电源电压都相等，所以移动滑片变阻器两端电压不变，即电压表示数不变；当滑片P由中点向右移动时，滑动变阻器连入电路的电阻R滑增大，由根据欧姆定律知道，通过它的电流减小，即电流表示数变小；两支路间互不影响，所以灯泡亮度不变；电路的总功率P总=P滑+P灯=U2/R滑+U2/R灯，因为R滑 增大，R灯不变，且灯和滑动变阻两端的电压都等于电源电压，所以电路的总功率P总变小，综上所述，只有D正确，故选D。
2、
【解析】
当闭合开关时，电磁铁有电流，电磁铁有磁性，衔铁被吸下，带动衔铁与触点A分离，电路断开，不再发出蜂鸣声；电磁铁失去磁性，衔铁在弹簧的作用下恢复原位，电路重新连通，发出蜂鸣声，如此不断重复，蜂鸣器实现连续工作。故电路图如下：
3、
【解析】
作出发光点A关于平面镜的对称点，即为像点A′，连接A′B点交平面镜于点O，沿OB画出反射光线，连接AO画出入射光线；OB又斜射到空气和水的界面时，根据光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧，光从水斜射入空气中，折射角大于入射角，据此作图如下：
4、A
【解析】
由于液体对容器底部的压强相等，且A容器内液体甲的高度大于B容器内液体乙的高度，由p=ρgh知道，ρ甲＞ρ乙；又因为容器中原来分别盛有液体甲和乙的体积相等，即V甲 =V乙，所以，由V=Sh和p液 =ρ液 gh液 知道，，由于它们对各自容器底部的压强相等，所以，；
①分别倒入相同深度的液体甲和乙，则甲液体对容器底部的压强p甲′=p甲 +ρ甲g△h；乙液体对容器底部压强p乙′=p乙 +ρ乙 g△h，由于p甲 =p乙，ρ甲 ＞ρ乙，则p甲′＞p乙′，故符合题意；
②分别倒入相同质量的液体甲和乙，由于柱状容器中液体对底部的压力等于液体的重力，则甲液体对容器底部的压强p甲′=p甲+；乙液体对容器底部压强p乙′=p乙 +，由于p甲=p乙，SA ＞SB ，则p甲′＜p乙′，故不符合题意；
③分别倒入相同体积的液体甲和乙时，则甲液体对容器底部的压强p甲′=p甲 +；乙液体对容器底部压强p乙′=p乙 +，由于p甲 =p乙 ，；则p甲′=p乙′，故不符合题意．
④分别抽出相同体积的液体甲和乙，则甲液体对容器底部的压强p甲 ′= p甲 +；乙液体对容器底部压强p乙′= p乙 +，由p甲 =p乙 ，；则p甲′=p乙′；
综上所述，能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是①．
5、B
【解析】
研究通过乒乓球跳动的高度反映出振幅的大小，采用的是转换法。
A．探究电流做功与电流关系时，控制导体两端的电压和通电时间相等，采用的是控制变量法，故A不符合题意；
B．根据被压物体形变大小反映压力作用效果，采用的是转换法，故B符合题意；
C．在探究二力平衡条件的实验中，选用轻质卡片，采用的是等效替代法，故C不符合题意；
D．研究光的直线传播引入光线，采用的是模型法，故D不符合题意。
6、D
【解析】
由于凸透镜的焦距是10cm，所以，在离凸透镜15cm处光屏上得到一清晰的像时，即像距是： 2f＞v＞f，即物距是：u＞2f，由凸透镜的成像规律知道，成倒立缩小的实像，即D正确。
7、B
【解析】
试题分析：核电站是利用原子核裂变所释放的能量来发电，故A错误；光纤通信主要是利用激光在光导纤维中传输信息的通信方式，激光是一种光波，故B正确；煤、石油、天然气使用之后在短时间内无法在自然界中再次产生所以是不可再生能源，太阳能属于可再生资源，故C错误；移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故D错误．
考点：核裂变；移动通信；光纤通信；能源的分类
8、D
【解析】
A．L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；
B．L1开路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压，故B不符合题意；
C．L2短路，则电直接接在了电源两极，被烧坏，无示数，故C不合题意；
D．L2开路，则电压表直接测电源电压，示数不变，电流表示数为零，故D符合题意．
9、C
【解析】
近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼；所以甲图是近视眼；
因凹透镜对光线有发散作用，能使光线延迟会聚，使像成在视网膜上，所以近视眼应该配戴凹透镜进行矫正，由图知，应该用丙图中的透镜矫正。
10、C
【解析】
A. 小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故A错误；B. 由图象可知，小球速度先变大，后变小．小球质量不变，所以小球动能先变大，后变小，故B错误；C. 小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．此过程中小球高度越来越低所以小球的重力势能减少，弹簧形变程度逐渐变大所以弹性势能增大，故C正确；D. 从b到c过程是小球被弹簧弹起上升的过程，为弹性势转化为能重力势能故D错误．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、 8 11
【解析】根据题意知道，当灯的电流为1A时，灯正常发光，由图象知道，此时灯泡两端的电压为8V，故灯泡的额定功率是：P额 =UL IL =8V×1A=8W；由电路图知道，滑片在左端时，变阻器连入阻值为0，电路中电阻最小，电流为最大1A，此时灯泡两端的电压是8V，即电源电压是：U=UL =8V；当滑片位于右端时，灯泡和变阻器的最大阻值串联，电路中电阻最大，电流最小，由图象知道，此时UL′=2.5V，I′=0.5A，由于串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压是：UR =U-UL ′=8V-2.5V=5.5V，由I=U/R可得，滑动变阻器的最大阻值是：R滑大 =UR/I′=5.5V/0.5A=11Ω。
点睛：本题考查的是串联电路的特点和欧姆定律、电功率公式，解题的关键是从图象中获取有用信息。
12、费力 小
【解析】
运动员划船用的浆，支点在船沿上．支点到动力作用线的距离更近．即动力臂小于阻力臂，动力大于阻力，船桨属于费力杠杆，
并排快速前进的两艘龙舟之间距离不能太近，否则容易发生碰撞，其原因是龙舟之间水的流速变大，压强变小，在外部大的压强作用下，导致龙舟相撞．
13、A C D
【解析】
（1）根据生活常识可以确定取景框中看到的物体的像的形状．
（2）照相机是利用物距大于凸透镜二倍焦距时的成像原理制成的，根据凸透镜成像的规律可以确定像的性质．
（3）根据放大镜的成像情况可以确定看到的像的形状．
【详解】
（1）人们是根据取景框看到的情况来确定如何调节照相机的，此时取景框里看到的就是实际照片的影相，但为缩小的像；故选A．在构造上，取景框跟镜头是独立的一套系统．
（2）照相机底片上成倒立缩小的像，故选C；
（3）放大镜成正立放大的虚像，故选D．
14、0.5
【解析】
由P＝UI可得，电暖器正常工作时通过它的电流：I＝＝＝0.5A。
15、音调 声源处
【解析】
吉他手弹奏电吉他时不断用手指去控制琴弦的长度，他这样做的目的是为了改变振动频率，即改变声音的音调；
观众在听音乐时都要把手机关机或把铃声调成振动是在声源处减弱噪声．
16、220 开关S处断路（或开关S接触不良）
【解析】
我国家庭电路电压为220V，家庭电路的火线与零线之间的电压为220V；用试电笔测试火线上的a点时氖管发光，说明a点与火线相连，正常；测试零线上的d点时氖管不发光，说明零线正常；用试电笔测试b、c两点时，氖管不发光，说明b、c没有与火线相连，即开关S处断路．
17、大小 不能 能 不变
【解析】
为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板。
选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小。
光屏能接收到实像，但接收不到虚像，因为平面镜成的是虚像，所以移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上不能承接到蜡烛A的像。
将光屏向玻璃板方向移动，直至贴到玻璃板上，此时蜡烛A 能在玻璃板上成像。移去光屏后，将蜡烛A向远离玻璃板的方向移动2cm，根据物与像大小相等，跟距离无关，则在玻璃板上所成的像的大小将不变。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
分析：根据图中折射光线和入射光线的特点，结合凹透镜和凸透镜的特点选择合适的透镜．
解答：解：从图甲中可以看出，入射光线平行于主光轴，折射光线相对于入射光线远离主光轴，因此对光线起发散作用，故为凹透镜；
从图乙中可以看出，入射光线平行于主光轴，折射光线相交于一点，因此对光线起会聚作用，故为凸透镜；
如图所示．
19、
【解析】
因为重力的方向是竖直向下，所以过物体的重心画一条竖直向下的有向线段，并带有箭头，用G表示，即为物体所受重力的示意图；
由杠杆平衡条件知道，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；由图知道连接OC，为最大力臂，此时施加在C点的力F最小，所以，过C点做OC的垂线斜，且向左下方的力，即为F的示意图，如下图
本题考查的是重力的示意图的画法及杠杆中最小力的问题，是基础题目，难度不大．
20、 将电流表指针调零 断路 左
【解析】
（1）电压表与电阻并联，如下所示：
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是将电流表指针调零；
（3）经分析，正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现断路现象，导致用电压表小量程测电源电压（4.5V）；
（4）根据串联分压原理可知，将定值电阻由15Ω改接成10Ω的电阻，电阻变小，其分得的电压变小；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，才能使电压表的示数为3V，并记录下电流表示。
21、C E G
增强 敏感 热敏电阻
【解析】
（1）标有“6.3V，0.3A”的小灯泡表示灯的额定电压为6.3V，额定功率为0.3A，为了使测量过程安全且结果准确，在选择了A组器材后，电流表应选用小量程，选用C；
电压表应选用量程，选择E；根据串联电路的规律及欧姆定律，灯正常发光时变阻器连入电路中的电阻：
R滑＝=≈12.3Ω＞10Ω，滑动变阻器应选用G；
（2）实验数据记录表格：为减小误差，取3次测量的平均值作为测量结果，如下表所示：
（3）由上图可知这种热敏电阻在温度上升时电阻减小，故导电能力增强；升高相同的温度，相对金属电阻而言，热敏电阻阻值减小得多，对温度变化的响应更敏感；
通过电铃的电流越大，铃声越响，根据欧姆定律，电路中的电阻在火灾时，电阻要减小得多，故为了达到火情越大铃声越响的目的，即电阻应选择热敏电阻．
22、右 便于测量力臂 3 逆时针转动
【解析】
①如图甲，杠杆右端上翘，平衡螺母向右端移动，直到杠杆在水平位置平衡。
实验时加减钩码也应使杠杆在水平位置平衡，此时力和力臂垂直，力臂在杠杆上，便于测量力臂。
②使杠杆在水平位置平衡，设每个钩码重G，每个小格为L，
由杠杆平衡条件可得：2G×3L═nG×2L，可得n＝3，即应在右边的A点挂3个相同的钩码。
图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，即左端为3G×3L＝9GL；而右端为4G×2L＝8GL，可知左端钩码的重力和力臂的乘积会较大，这时杠杆将逆时针转动。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）40N；（2）120J；（3）12m/s。
【解析】
（1）铅球的质量是4kg，则铅球的重力：
G＝mg＝4kg×10N/kg＝40N；
（2）从最高点到接触水平地面的过程中，铅球下降的高度为3m，则铅球重力对铅球做的功：
W＝Gh＝40N×3m＝120J；
（3）由于不计空气阻力，所以铅球的机械能是守恒的，
若铅球离开手时具有的机械能为288J，则铅球刚接触地面时的机械能也是288J，且此时只有动能，
根据Ek＝mv2可得：288J＝×4kg×v2，
解得v＝12m/s，即铅球刚接触地面时的速度为12m/s。
24、（1）15Ω；（2）10Ω；（3）108J；（4）详见解析
【解析】
（1）电流表A1与电压表示数的关系变化图像可知，当I1=0.16A时，U1=2.4V，电阻R1的阻值R1==15Ω；
（2）电流表A2测量干路中的电流，干路的电流为0.40A时，由表中数据可知电压表的示数为2.4V，通过R1的电流是0.16A，由并联电路电流的规律得到通过变阻器的电流IR=I-I1=0.40A-0.16A=0.24A，滑动变阻器接入电路的阻值R==10Ω；
（3）由表中数据可知电压表示数为0.60V时，电流表A2示数是1.5A，即干路中的电流为1.5A，通电2min，电路消耗的总电能W=UIt=0.6V×1.5A×2×60s=108J；
（4）若滑动变阻器接入电路的阻值为零，相当于电流表A2直接接触到电源的两极，会损坏电源和电流表．
数据序号
1
2
3
4
电压表示数U/V
2.40
1.80
1.20
0.60
电流表A2示数I2/A
0.40
0.75
1.14
1.50
1
2
3
灯正常发光电阻的平均值R平均/Ω
U/A
6.3
6.3
6.3
I/A
R/Ω
1
2
3
灯正常发光电阻的平均值R平均/Ω
U/A
6.3
6.3
6.3
I/A
R/Ω
