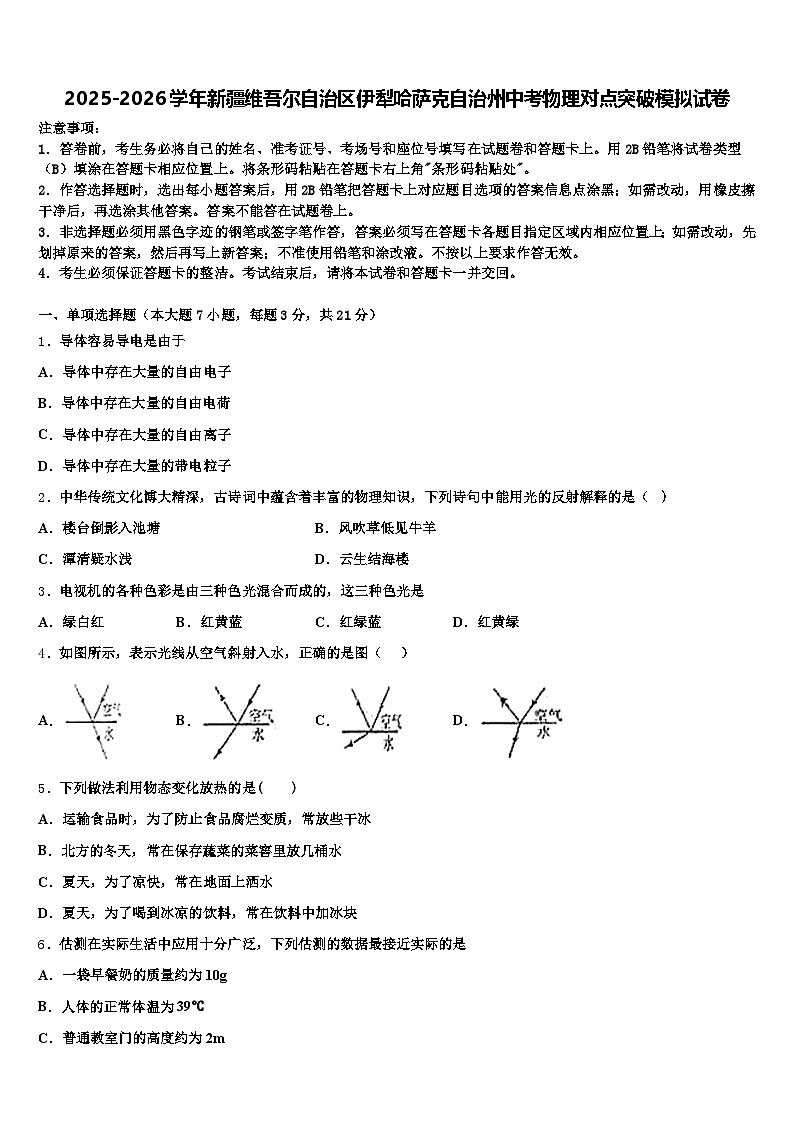

2025-2026学年新疆维吾尔自治区伊犁哈萨克自治州中考物理对点突破模拟试卷（含答案解析）

这是一份2025-2026学年新疆维吾尔自治区伊犁哈萨克自治州中考物理对点突破模拟试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列做法利用物态变化放热的是，下列几种说法中，正确的是，微波炉利用_____，温度升高等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．导体容易导电是由于
A．导体中存在大量的自由电子
B．导体中存在大量的自由电荷
C．导体中存在大量的自由离子
D．导体中存在大量的带电粒子
2．中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是（ ）
A．楼台倒影入池塘B．风吹草低见牛羊
C．潭清疑水浅D．云生结海楼
3．电视机的各种色彩是由三种色光混合而成的，这三种色光是
A．绿白红B．红黄蓝C．红绿蓝D．红黄绿
4．如图所示，表示光线从空气斜射入水，正确的是图（ ）
A．B．C．D．
5．下列做法利用物态变化放热的是( )
A．运输食品时，为了防止食品腐烂变质，常放些干冰
B．北方的冬天，常在保存蔬菜的菜窖里放几桶水
C．夏天，为了凉快，常在地面上洒水
D．夏天，为了喝到冰凉的饮料，常在饮料中加冰块
6．估测在实际生活中应用十分广泛，下列估测的数据最接近实际的是
A．一袋早餐奶的质量约为10g
B．人体的正常体温为39℃
C．普通教室门的高度约为2m

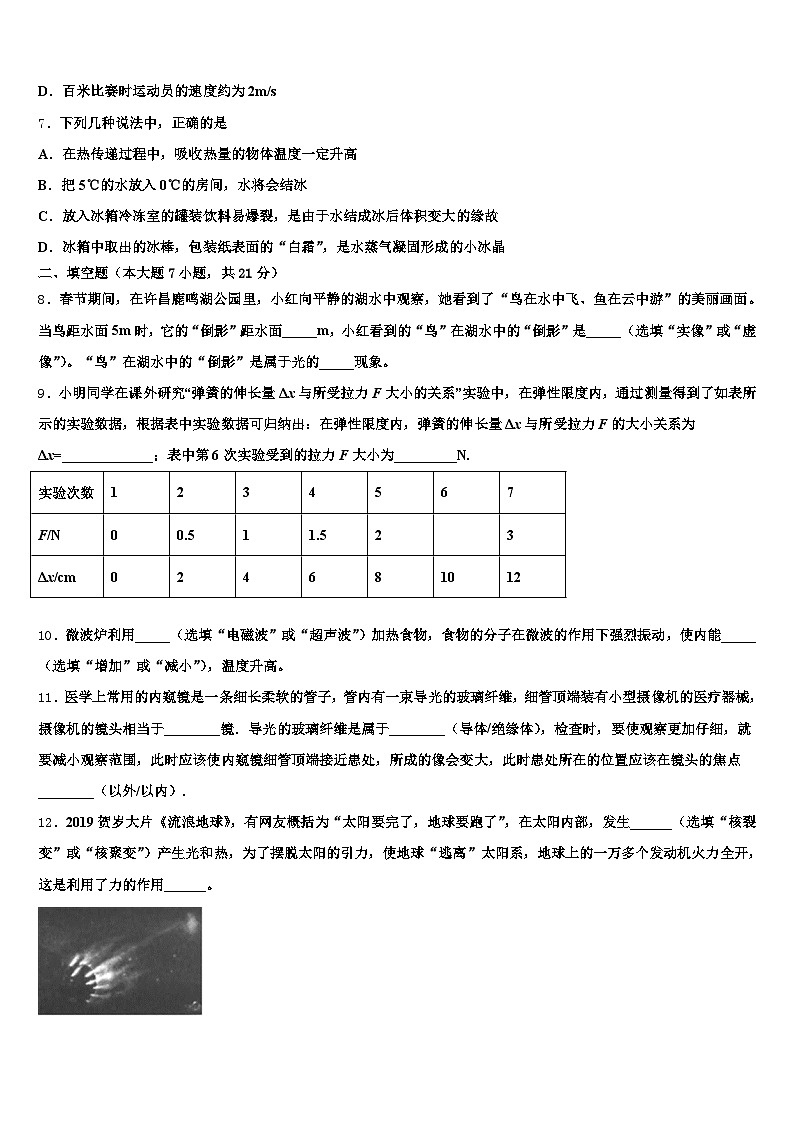

D．百米比赛时运动员的速度约为2m/s
7．下列几种说法中，正确的是
A．在热传递过程中，吸收热量的物体温度一定升高
B．把5℃的水放入0℃的房间，水将会结冰
C．放入冰箱冷冻室的罐装饮料易爆裂，是由于水结成冰后体积变大的缘故
D．冰箱中取出的冰棒，包装纸表面的“白霜”，是水蒸气凝固形成的小冰晶
二、填空题（本大题7小题，共21分）
8．春节期间，在许昌鹿鸣湖公园里，小红向平静的湖水中观察，她看到了“鸟在水中飞、鱼在云中游”的美丽画面。当鸟距水面5m时，它的“倒影”距水面_____m，小红看到的“鸟”在湖水中的“倒影”是_____（选填“实像”或“虚像”）。“鸟”在湖水中的“倒影”是属于光的_____现象。
9．小明同学在课外研究“弹簧的伸长量Δx与所受拉力F大小的关系”实验中，在弹性限度内，通过测量得到了如表所示的实验数据，根据表中实验数据可归纳出：在弹性限度内，弹簧的伸长量Δx与所受拉力F的大小关系为Δx=_____________；表中第6次实验受到的拉力F大小为_________N.
10．微波炉利用_____（选填“电磁波”或“超声波”）加热食物，食物的分子在微波的作用下强烈振动，使内能_____（选填“增加”或“减小”），温度升高。
11．医学上常用的内窥镜是一条细长柔软的管子，管内有一束导光的玻璃纤维，细管顶端装有小型摄像机的医疗器械，摄像机的镜头相当于________镜．导光的玻璃纤维是属于________（导体/绝缘体），检查时，要使观察更加仔细，就要减小观察范围，此时应该使内窥镜细管顶端接近患处，所成的像会变大，此时患处所在的位置应该在镜头的焦点________（以外/以内）.
12．2019贺岁大片《流浪地球》，有网友概括为“太阳要完了，地球要跑了”，在太阳内部，发生______（选填“核裂变”或“核聚变”）产生光和热，为了摆脱太阳的引力，使地球“逃离”太阳系，地球上的一万多个发动机火力全开，这是利用了力的作用______。

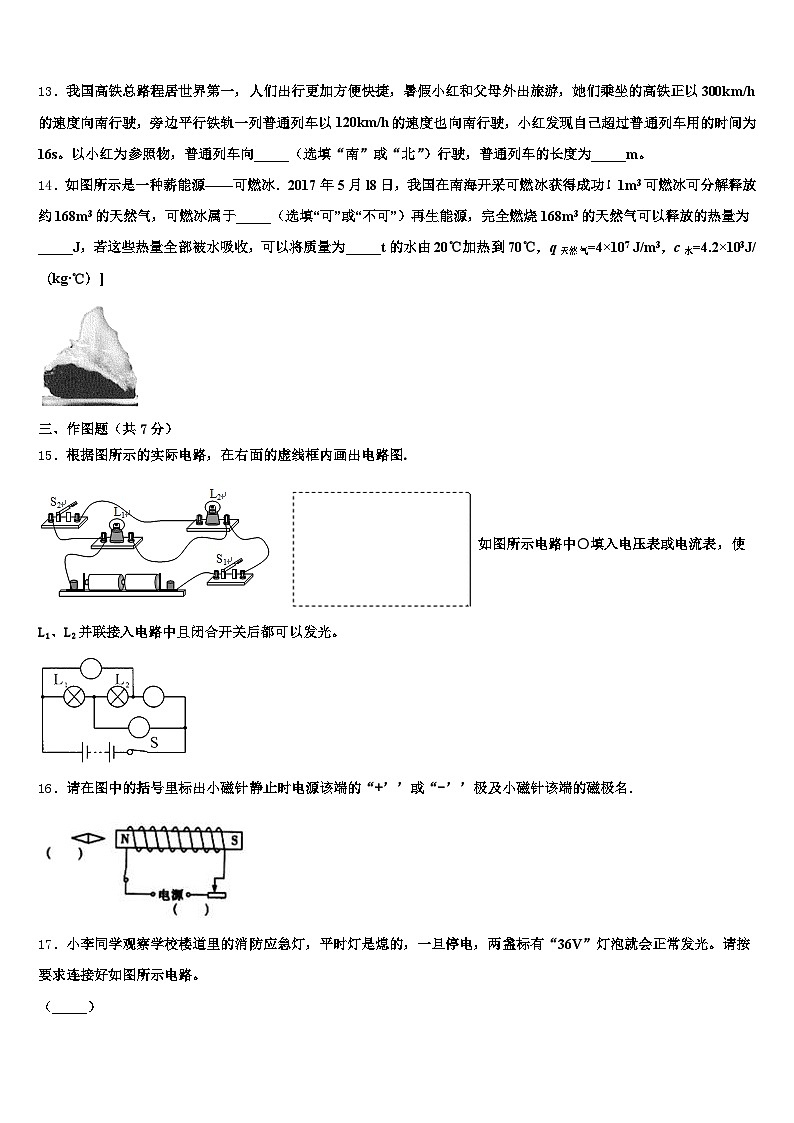

13．我国高铁总路程居世界第一，人们出行更加方便快捷，暑假小红和父母外出旅游，她们乘坐的高铁正以300km/h的速度向南行驶，旁边平行铁轨一列普通列车以120km/h的速度也向南行驶，小红发现自己超过普通列车用的时间为16s。以小红为参照物，普通列车向_____（选填“南”或“北”）行驶，普通列车的长度为_____m。
14．如图所示是一种薪能源——可燃冰．2017年5月l8日，我国在南海开采可燃冰获得成功！1m3可燃冰可分解释放约168m3的天然气，可燃冰属于_____（选填“可”或“不可”）再生能源，完全燃烧168m3的天然气可以释放的热量为_____J，若这些热量全部被水吸收，可以将质量为_____t的水由20℃加热到70℃，q天然气=4×107 J/m3，c水=4.2×103J/（kg·℃）]
三、作图题（共7分）
15．根据图所示的实际电路，在右面的虚线框内画出电路图.
如图所示电路中○填入电压表或电流表，使L1、L2并联接入电路中且闭合开关后都可以发光。
16．请在图中的括号里标出小磁针静止时电源该端的“+’’或“-’’极及小磁针该端的磁极名．
17．小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。请按要求连接好如图所示电路。
（_____）
四、实验题（本大题共5小题，共20分）
18．小明在探究“光的反射定律”实验时，进行如图所示的实验操作.
（1）让光线贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，如图甲所示，入射角等于______度.
（2）在实验过程中，若将纸板沿ON向后折，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板上____________（选填“能”或“不能”）看到反射光线，此时反射光线与法线、入射光线___（选填“在”或“不在”）同一平面内.
19．在“探究影响导体电阻大小的因素”实验中．小明实验小组设计了如图所示的
探究电路图，A、B间可接入所研究的导体，此电路的设计是通过观察对比灯泡的亮度现象来比较电阻大小的．
（1）下表中给出了四种导体，如果想探究电阻与材料的关系，应选择编号_____的两种导体接入电路的AB间．
（2）如果在A、B问先后接入编号为2和3的导体，这是在探究导体电阻与_____关系．发现接入导体3时小灯泡更亮些，则由此可初步得出的结论为_____．
（3）实验小组还想检测HB、2B铅笔芯的导电性，他们取两段HB和2B铅笔芯，分别接入电路A、B间观察比较灯泡的亮度就可以验证它们的导电性了．请指出他们设计中的错误：_____．
（4）请你评价此电路设计上的不足_____．你对此设计的改进意见是；_____．
20．某实验小组的同学用图中所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔画线代替导线，在图甲中把电路连接完整．
（_______）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表有示数，电压表示数为零，仔细检查，连接无误，那么出现该状况的原因应该是________（选填，“A”、“B”、“C”或“D”）
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排查故障后，通过正确的操作，当灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为_____W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率不需要多次测量求平均值，原因是___________．
21．（2016·阜新卷）小明同学在“研究杠杆平衡条件”实验中：
（1）实验时应先调节杠杆在______位置平衡．若出现图甲所示情况，应将杠杆的螺母向______调（填“左”或“右”）．
（2）杠杆平衡后，小明在图乙所示的A位置挂上3个钩码，为了使杠杆在水平位置平衡，这时应在B位置挂上______个钩码．
（3）下表是该组某同学在实验中记录杠杆平衡的部分数据：
上表中空格处所缺的数据是：△＝______，☆＝______；
（4）分析上表中的实验数据可以得出的结论是______．
22．小明用如图所示的实验装置研究“杠杆的机械效率”．实验时，将总重为G的钩码挂在杠杆A处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，其移动的距离为S，则杠杆的机械效率η=_______（用题中字母表示）．若将钩码移动到B点，仍将它匀速提升h的高度，则弹簧测力计的示数F′_______F（选填“＞”、“=”或“＜”），杠杆的机械效率η′_______η（选填“＞”、“=”或“＜”）．
五、计算题（本大题共2小题，共13分）
23．如图所示，用滑轮组匀速提起放在地面上边长为20cm，质量为100kg的重物，拉力做功的功率为1200W，重物上升的速度为1m/s。（不计绳重和摩擦力）求：
（1）当物体静止在地面上时对地面的压强；
（2）作用在绳子自由端的拉力为多大；
（3）滑轮组的机械效率为多大；
（4）若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为多少。
24．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌，求：
养生壶正常工作时的电阻；若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间：（c水=4.2×103J/（kg•℃））用电高峰期，家中只有养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用时363s，此时养生壶两端的实际电压。（设养生壶的电阻和加热效率不变）。
六、综合能力题（本大题共3小题，共18分）
25．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一个压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻随风力的变化而变化，已知电源电压恒定，定值电阻，无风时电压表示的数为1V，电压表量程为0~3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
电压表示数随风力的增大而________（选填“增大”“减小”或“不变”）。求无风时电路的总电功率______。求该装置所能测量的最大风力______。
26．晚上小刚在家学习时，突然他所在房间的电灯不亮了，而其他房间的电灯正常亮．他发现灯丝断了，就决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根接线使氖管发光．
1．请你帮他分析该电灯的工作电路有什么问题？会带来什么危害？
2．你知道这盏电灯与其他房间的电灯是怎样连接的吗？这样连接有什么好处？
27．如图所示，平面镜前立有一旗杆．请画出旗杆顶A点在平面镜中的像；
将平面镜远离旗杆，旗杆的像大小_____（选填“变大”、“变小”或“不变”）；举行升旗仪式时，旗子沿旗杆匀速上升，此时旗子的像相对旗子_____（选填“静止”或“运动”）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
导体内部有大量的自由电荷，导体之所以容易导电，靠的就是这些自由电荷，选项B解释正确；
2、A
【解析】
试题分析： “楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故A正确；“风吹草低现牛羊”是由于光沿直线传播而形成的，故B错误；“潭清疑水浅”是由于池底的光从水中斜射入空气中时发生折射，折射角大于入射角而形成的，故C错误；“云生结海楼”是海市蜃楼现象，是由光的折射形成的，故D错误；故应选A．
【考点定位】光的反射
3、C
【解析】
“颜料三原色”与“色光三原色”是不同的，红、绿、蓝被称为光的三基色，红、黄、蓝被称为颜料的三原色；不同颜色的光都可以通过光的三基色来混合而成，电视荧光屏上丰富的色彩由红绿蓝三原色光混合而成的。故ABD错误，C正确。
4、D
【解析】
A. 因为光从空气斜射入水中时，入射光线和折射光线分居法线的两侧，而图中入射光线和折射光线分居法线的同侧，故本选项错误；B. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；C. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；D. 光从空气斜射入水中，入射角大于折射角，入射光线和折射光线分居法线的两侧，符合光的折射定律，故本选项正确．故选D.
当光线射向两种介质的界面上时，会同时发生反射和折射．反射角等于入射角，当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角．
5、B
【解析】
A．运输食品时，为了防止食品腐烂变质，人们常在运输箱放些干冰，利用了干冰升华吸热的特点，故A不符合题意；
B．北方的冬天，储存蔬菜的菜窖里常放几桶水，可防止菜被冻坏，利用了水结冰放热的特点，故B符合题意；
C．夏天，在地板上洒些水，感到凉爽．利用了水蒸发吸热的特点，故C不符合题意；
D．夏天，喝冰凉的饮料加上几个冰块，是因为冰块熔化吸热，故D不符合题意；
故选B。
6、C
【解析】
A．一袋早餐奶的体积是220mL，质量约为230g左右，故A错误；
B．人体的正常体温是36.8℃，体温39℃已经是发高烧的温度，故B错误；
C．正常人的身高在1.70m左右，教室门的高度要高于正常人的身高，教室门的高度约2m，故C正确；
D．运动员跑一百米大约用时为10s左右，速度v===10m/s，故D错误．
7、C
【解析】
A．冰熔化时要继续吸热，但温度不变．故错误．
B．把5℃的水放人0℃的房间，水的温度会下降，当温度降到0℃后，与室温相同，不能继续放热，因此不能结冰．故错误．
C．水结冰后，质量不变，密度变小，根据公式m=ρV可知，体积变大，所以罐装饮料易爆裂．故正确．
D．霜是空气中的水蒸气遇冷直接形成的小冰晶，是凝华现象．故错误．
二、填空题（本大题7小题，共21分）
8、5 虚像 反射
【解析】
平静的湖水相当于平面镜，当鸟距水面5m时，由平面镜成像的特点知道，物距等于像距，所以它的“倒影”距水面 也是5m，小红看到的“鸟”在湖水中的“倒影”是平面镜成的虚像，水中的“鸟”是由光的反射形成的与物体等大的虚像。
9、4cm/N×F 2.5
【解析】
由表格中数据可以看出，弹簧的伸长与拉力比值为，，，，在弹性限度范围内，弹簧伸长的长度与弹簧所受拉力大小成正比，Δx=4cm/N×F，第6次实验中弹簧的伸长量为10cm，F==2.5N．
10、电磁波增加
【解析】
微波炉是利用微波加热食品的。
【详解】
微波炉是利用电磁波加热食品的，原理是食物分子在微波的作用下剧烈振动，使得食物内能增加，温度升高，达到成熟状态。
11、凸透 绝缘体 以外
【解析】
根据课本知识可知照相机、摄像机的镜头都是由凸透镜制成的；玻璃属于绝缘体，所以玻璃纤维也属于绝缘体；根据凸透镜成像规律可知，物距小于一倍焦距是不成像的，所以患处所在的位置一定在镜头的焦点以外．
12、核聚变 相互的
【解析】
由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；由于物体间力的作用是相互的，地球上的一万多个发动机火力全开，发动机喷出气体的同时，受到反作用力，从而脱离太阳的引力。
13、北 800
【解析】
由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，小红为参照物。普通列车向北行驶；
高铁和普通列车的相对速度：，
根据可得，普通列车的长度为：
。
14、 不可 6.72×109 32
【解析】由题知，可燃冰在短时间之内不可再生，所以可燃冰是不可再生能源；1m3可燃冰在常温常压下可释放出168m3的天然气，则完全燃烧168m3的天然气可放出的热量：Q放＝qV＝4×107J/m3×168m3＝6.72×109J，天然气完全燃烧放出热量全部被水吸收,则Q吸＝Q放＝6.72×109J，由Q吸＝cm△t可得，这些热量可加热水的质量：m＝ ＝＝32000kg＝32t.
三、作图题（共7分）
15、
【解析】
（1）分析实物图可知，灯泡L1与L2并联，且S2控制L2的通断，S1控制整个电路的通断，根据以上分析作图如下：
(2) 为了能够使L1、L2并联接入电路中且闭合开关后都可以发光，分析可知，只有如下这种情况符合题目的要求（L2右侧的电表为电压表，其余两电表为电流表）：
16、
【解析】
螺旋管的左端为N极，右端为S极，利用安培定则，右手大母指向左握住螺旋管，则电流由右端注入，左端流出，所以电源的右端为正极；
根据磁极间的相互作用可知，小磁针的右端为S极，左端为N极；如图：
17、
【解析】
根据题意可知，当照明电路正常工作时，电磁铁具有磁性，吸引衔铁，使消防应急灯所在电路断开；
而当停电后，电磁铁失去磁性，衔铁在弹簧的作用下向上弹起，与触点接触，两灯泡连接，且为并联，如下图：
四、实验题（本大题共5小题，共20分）
18、55 不能 在
【解析】
（1）入射角是入射光线和法线的夹角，由图甲可知，入射角为90°-35°=55°；
（2）当将右侧纸板沿ON向后折，此时反射光线与入射光线仍在同一平面内，但不能在纸板上看到反射光线。
19、1、2 导体的横截面积 在导体的材料和长度都相同时，导体的横截面积越大，导体电阻越小 没有控制两个铅笔芯的长度和横截面积相同 当两个导体电阻相差较小，不易通过灯泡的亮度来比较其电阻大小 在电路中串入电流表
【解析】
（1）探究电阻与材料的关系，保持长度和横截面积相同，改变导体的材料，只有1和2的长度和横截面积相同，材料不同，因此选择编号为1和2的导线；
（2）编号为2和3导体的材料和长度相同，导体的横截面积不同，因此探究电阻与导体的横截面积关系；
根据表中数据可知，导体2和3的长度、材料相同，横截面积不同，导体3的横截面积大；当在AB间接入导体3时，小灯泡更亮，说明此时电路中电流较大，电阻较小，故可得出的结论是：在导体的材料和长度都相同时，导体的横截面积越大，导体电阻越小；
（3）实验中，探究HB、2B铅笔芯的导电性，应该控制两个铅笔芯的长度和横截面积相同，没有控制两个铅笔芯的长度和横截面积相同；
（4）实验中可通过观察灯泡亮度来判断电阻的大小，当两个导体电阻相差较小，不易通过灯泡的亮度来比较其电阻大小，这是该实验在电路设计上的不足；因此可以在电路中串联接入电流表加以改进，这样通过电流表示数的改变观察电阻的大小更准确．
20、 C 0.76 右 灯在不同电压下的功率不同
【解析】
（1）灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下图所示：
（2）A、若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B、若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，不符合题意；
C、若灯座内部出现了短路，则电压表没有示数，电流表有示数，符合题意；
D、若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
（3）当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W；
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动；
（5）灯在不同电压下的功率不同，故不需要多次测量求平均值．
21、水平 左 4 1 20 F1 l1＝F2 l2 (动力×动力臂＝阻力×阻力臂)
【解析】
试题分析：（1）为了便于直接从杠杆上读出力臂的大小，所以应调节杠杆水平平衡；调节杠杆平衡时，应把平衡螺母向着较高的一侧来拧，故应向左拧；（2）由杠杆的平衡条件可知，A位置3个钩码，力臂为4，故B位置力臂为3，应挂4个钩码；（3）根据杠杆的平衡条件：F1l1=F2l2可得：△＝1，☆＝20；（4）实验结论为：F1l1＝F2l2 （动力×动力臂＝阻力×阻力臂）．
【考点定位】杠杆的平衡条件
22、 ＞ ＞
【解析】
[1]杠杆的机械效率：
η==；
[2]根据图示可知，将钩码移动到B点时，阻力和动力臂都不变，阻力臂增大，由F1L1=F2L2可知，动力将增大，即
F′＞F；
[3]将钩码移至B点，提升相同高度，有用功相同，弹簧测力计竖直移动的距离不同，B点时杠杆上上升的高度小些，做的额外功小些，总功变小，所以机械效率变大，即
η′＞η．
五、计算题（本大题共2小题，共13分）
23、（1）2.5×104Pa；（2）400N；（3）83.3%；（4）800N。
【解析】
（1）物体静止在地面上时对地面的压力：F压＝G＝mg＝100kg×10N/kg＝1000N，
受力面积：S＝（0.2m）2＝0.04m2，
则物体对地面的压强：p＝；
（2）由图知，n＝3，则绳端移动的速度：v＝3v物＝3×1m/s＝3m/s，
由P＝可得绳子自由端的拉力： ；
（3）滑轮组的机械效率：。
（4）不计绳重和摩擦力，绳子自由端的拉力：F＝（G+G动），
则动滑轮重力：G动＝3F﹣G＝3×400N﹣1000N＝200N，
匀速提起2200N的重物时，作用在绳子自由端的拉力：
F′＝（G′+G动）＝（2200N+200N）＝800N。
答：（1）当物体静止在地面上时对地面的压强为2.5×104Pa；
（2）作用在绳子自由端的拉力为400N；
（3）滑轮组的机械效率为83.3%；
（4）若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为800N。
24、（1）48.4Ω（2）300s（3）200V
【解析】
（1）由P=可得，养生壶正常工作时的电阻是：R==═48.4Ω。
（2）水吸收的热量是：
Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（85℃-20℃）=2.73×105J，
由η=知道，养生壶消耗的电能是：W===3×105J，
由P=知道，养生壶工作时间是：t===300s；
（3）在用电高峰时，养生壶仍然将1kg水从20℃加热到85℃，水吸收的热量不变，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
则养生壶的实际功率是：P实===W，
养生壶的电阻不变，由P=可得实际电压是：U实===200V。
六、综合能力题（本大题共3小题，共18分）
25、增大 4.5W 720N
【解析】
(1)由甲电路图可知,R与Rx串联，电压表测R两端的电压，由图乙可知,风力增大时,Rx的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由U=IR可知，R两端的电压增大，即电压表的示数增大；
(2)由图象可知当无风时，定值电阻，电压表示的数为1V，此时干路中的电流为：，观察图乙中图像可知无风时电阻Rx=16Ω，则电阻Rx两端电压为Ux=IRx=0.5A×16Ω=8V，所以电源电压：U=UR+Ux=9V；
所以电路消耗的总功率为： P总=UI=9V×0.5A=4.5W。
(3)当所测风力最大时，Rx的阻值最小,电路中电流最大,则电压表的示数UR=3V最大，因串联电路中总电压等于各分电压之和，所以Rx两端的电压：Ux=U−UR=9V−3V=6V，因串联电路中各处的电流相等，所以电路中的电流：，
则压敏电阻的阻值：
由图象可知，该装置所能测量的最大风力为720N。
26、（1）开关接在零线上；开关断开后仍会触电（2）并联；互不影响
【解析】
（1）由题可知，小刚先将控制该灯的开关断开，又找来了测电笔检测灯头上的两根接线，发现其中一根接线仍使氖管发光，说明这根接线带电，是和相线相连，因此电灯开关接在了零线上。这种接法开关断开后仍会触电。
（2）家庭电路中，各用电器是并联的，这样连接各用电器可以独立工作、互不影响。
27、 不变 静止
【解析】
平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出旗杆顶A点在平面镜中的像．根据平面镜成像特点，物像等大分析解答；在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．
【详解】
作旗杆顶A点关于平面镜对称点A′，A′即为A在平面镜中的像，如图所示：
；
因为平面镜成像特点之一是物像等大，与物体到平面镜的距离无关，所以将平面镜远离旗杆，旗杆的像大小不变；举行升旗仪式时，旗子沿旗杆匀速上升，根据平面镜成像特点可知，此时旗子的像也以相同速度沿旗杆匀速上升，旗子的像相对旗子没有位置变化，因此此时旗子的像相对旗子是静止的．
此题考查平面镜作图、平面镜成像特点、运动和静止的相对性，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．
实验次数
1
2
3
4
5
6
7
F/N
0
0.5
1
1.5
2
3
Δx/cm
0
2
4
6
8
10
12
编号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
实验次数
F1（N）
l1 (cm)
F2 ( N)
l2( cm)
1
2
5
△
10
2
3
10
2
15
3
2
30
3
☆
型号
CH--M16
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.2L
