试题+答案：2026年河北省廊坊市香河县中考第一次模拟预测物理试题

这是一份试题+答案：2026年河北省廊坊市香河县中考第一次模拟预测物理试题，文件包含精品解析2026年河北省廊坊市香河县中考第一次模拟预测物理试题原卷版docx、精品解析2026年河北省廊坊市香河县中考第一次模拟预测物理试题解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

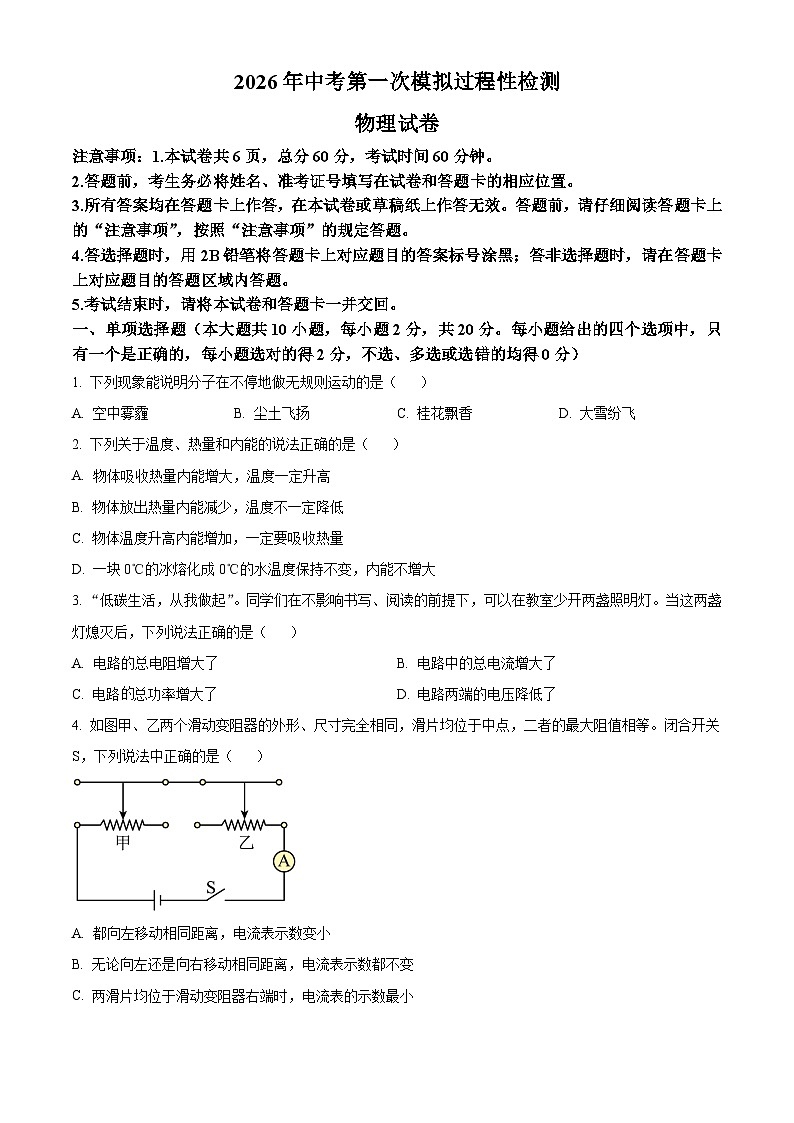

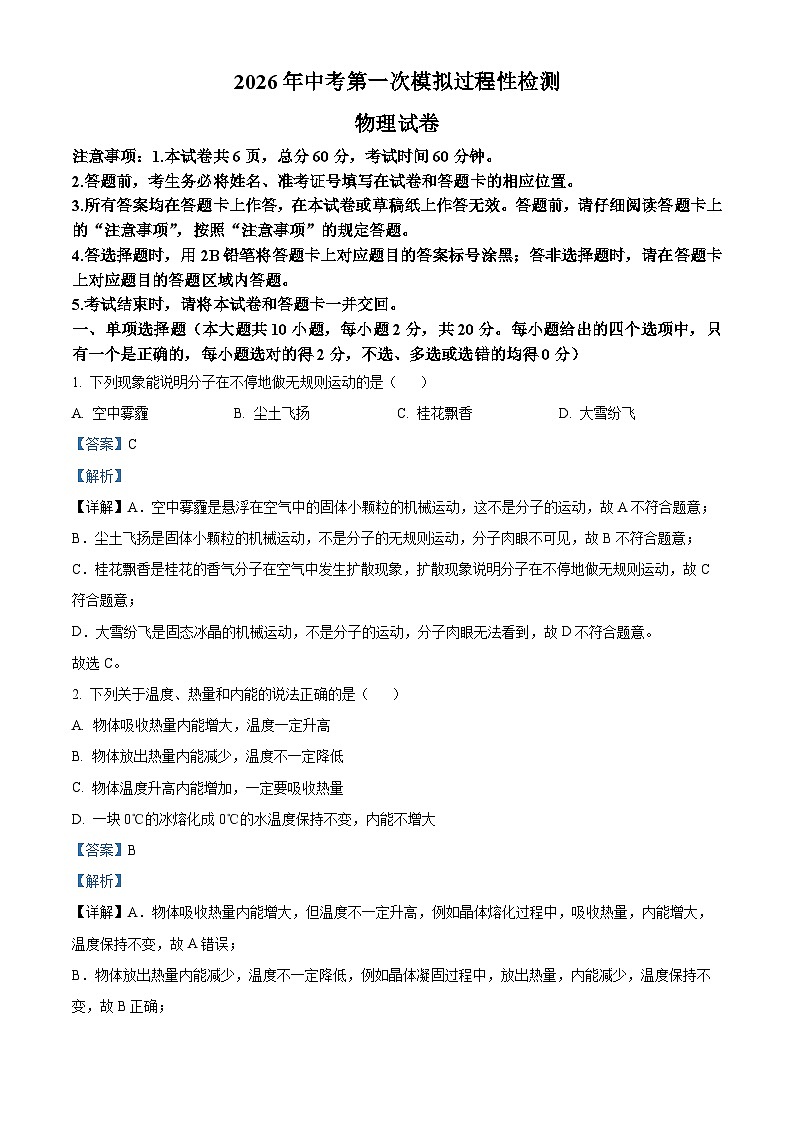

注意事项：1.本试卷共6页，总分60分，考试时间60分钟。
2.答题前，考生务必将姓名、准考证号填写在试卷和答题卡的相应位置。
3.所有答案均在答题卡上作答，在本试卷或草稿纸上作答无效。答题前，请仔细阅读答题卡上的“注意事项”，按照“注意事项”的规定答题。
4.答选择题时，用2B铅笔将答题卡上对应题目的答案标号涂黑；答非选择题时，请在答题卡上对应题目的答题区域内答题。
5.考试结束时，请将本试卷和答题卡一并交回。
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个是正确的，每小题选对的得2分，不选、多选或选错的均得0分）
1. 下列现象能说明分子在不停地做无规则运动的是（ ）
A. 空中雾霾B. 尘土飞扬C. 桂花飘香D. 大雪纷飞
【答案】C
【解析】
【详解】A．空中雾霾是悬浮在空气中的固体小颗粒的机械运动，这不是分子的运动，故A不符合题意；
B．尘土飞扬是固体小颗粒的机械运动，不是分子的无规则运动，分子肉眼不可见，故B不符合题意；
C．桂花飘香是桂花的香气分子在空气中发生扩散现象，扩散现象说明分子在不停地做无规则运动，故C符合题意；
D．大雪纷飞是固态冰晶的机械运动，不是分子的运动，分子肉眼无法看到，故D不符合题意。
故选C。
2. 下列关于温度、热量和内能的说法正确的是（ ）
A. 物体吸收热量内能增大，温度一定升高
B. 物体放出热量内能减少，温度不一定降低
C. 物体温度升高内能增加，一定要吸收热量
D. 一块0℃的冰熔化成0℃的水温度保持不变，内能不增大
【答案】B
【解析】
【详解】A．物体吸收热量内能增大，但温度不一定升高，例如晶体熔化过程中，吸收热量，内能增大，温度保持不变，故A错误；
B．物体放出热量内能减少，温度不一定降低，例如晶体凝固过程中，放出热量，内能减少，温度保持不变，故B正确；

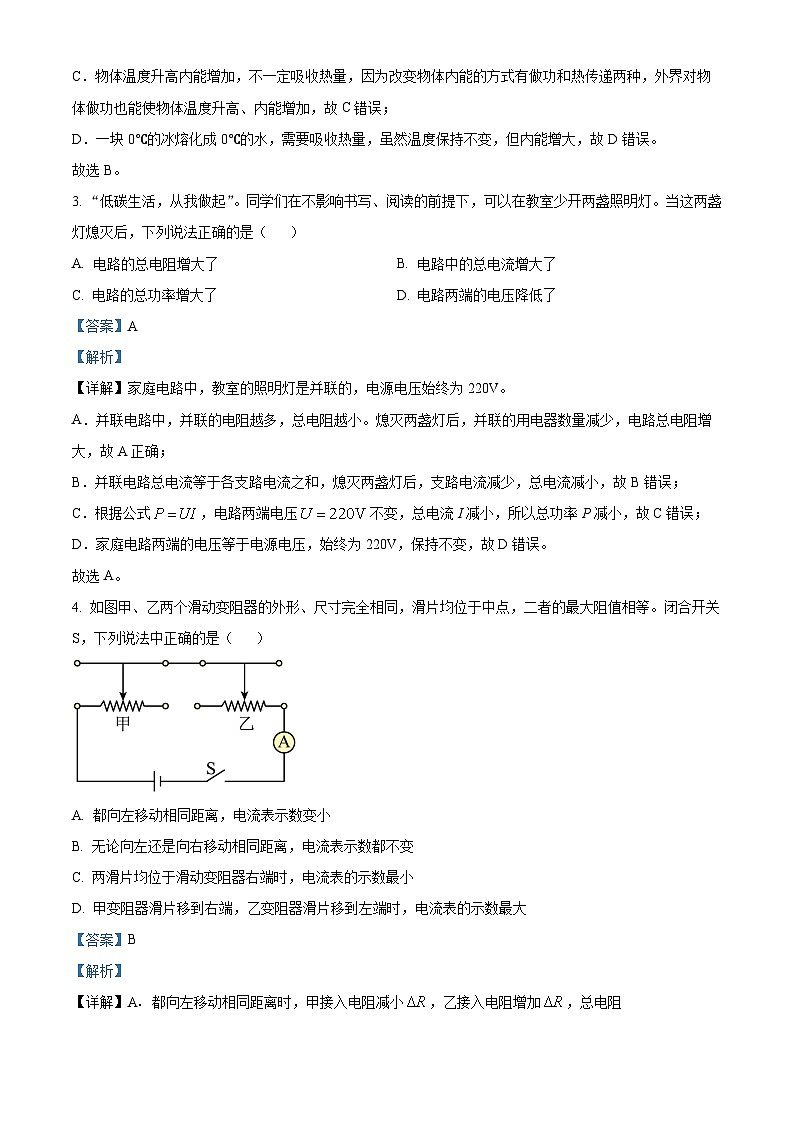

C．物体温度升高内能增加，不一定吸收热量，因为改变物体内能的方式有做功和热传递两种，外界对物体做功也能使物体温度升高、内能增加，故C错误；
D．一块0℃的冰熔化成0℃的水，需要吸收热量，虽然温度保持不变，但内能增大，故D错误。
故选B。
3. “低碳生活，从我做起”。同学们在不影响书写、阅读的前提下，可以在教室少开两盏照明灯。当这两盏灯熄灭后，下列说法正确的是（ ）
A. 电路的总电阻增大了B. 电路中的总电流增大了
C. 电路的总功率增大了D. 电路两端的电压降低了
【答案】A
【解析】
【详解】家庭电路中，教室的照明灯是并联的，电源电压始终为220V。
A．并联电路中，并联的电阻越多，总电阻越小。熄灭两盏灯后，并联的用电器数量减少，电路总电阻增大，故A正确；
B．并联电路总电流等于各支路电流之和，熄灭两盏灯后，支路电流减少，总电流减小，故B错误；
C．根据公式，电路两端电压不变，总电流I减小，所以总功率P减小，故C错误；
D．家庭电路两端的电压等于电源电压，始终为220V，保持不变，故D错误。
故选A。
4. 如图甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，二者的最大阻值相等。闭合开关S，下列说法中正确的是（ ）
A. 都向左移动相同距离，电流表示数变小
B. 无论向左还是向右移动相同距离，电流表示数都不变
C. 两滑片均位于滑动变阻器右端时，电流表的示数最小
D. 甲变阻器滑片移到右端，乙变阻器滑片移到左端时，电流表的示数最大
【答案】B
【解析】

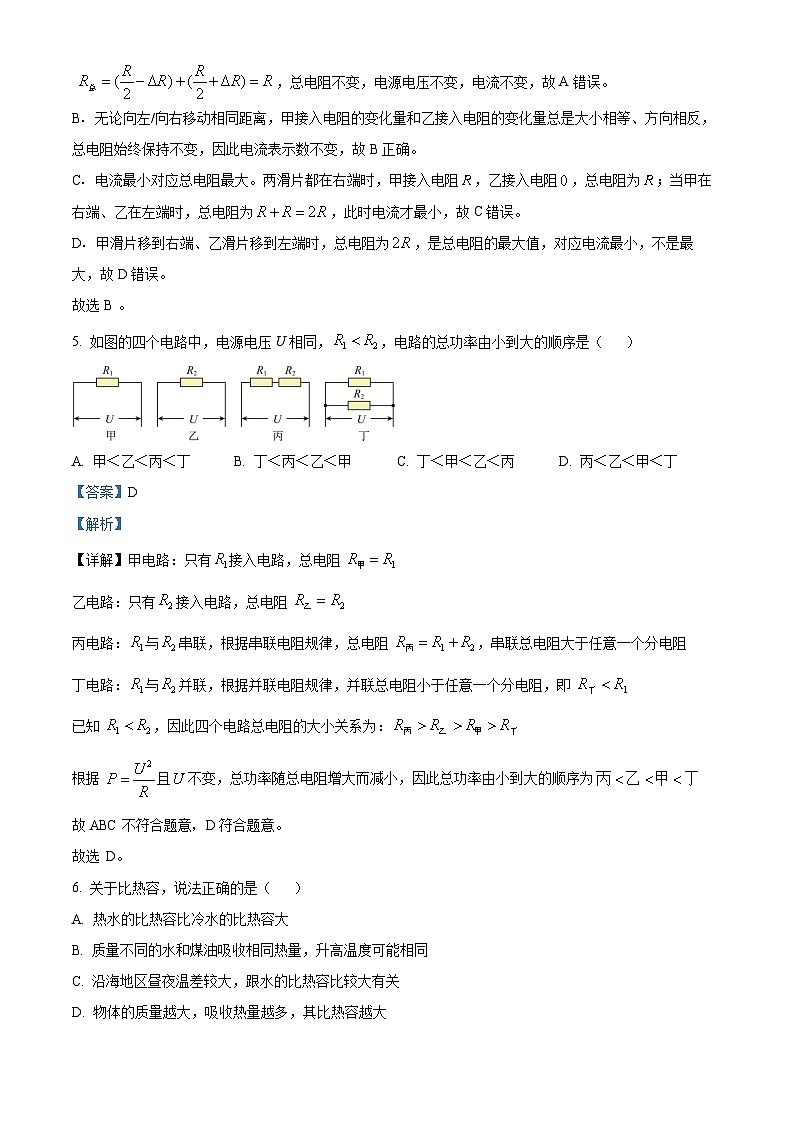

【详解】A．都向左移动相同距离时，甲接入电阻减小，乙接入电阻增加，总电阻 ，总电阻不变，电源电压不变，电流不变，故A错误。
B．无论向左/向右移动相同距离，甲接入电阻的变化量和乙接入电阻的变化量总是大小相等、方向相反，总电阻始终保持不变，因此电流表示数不变，故B正确。
C．电流最小对应总电阻最大。两滑片都在右端时，甲接入电阻，乙接入电阻，总电阻为；当甲在右端、乙在左端时，总电阻为，此时电流才最小，故C错误。
D．甲滑片移到右端、乙滑片移到左端时，总电阻为，是总电阻的最大值，对应电流最小，不是最大，故D错误。
故选B 。

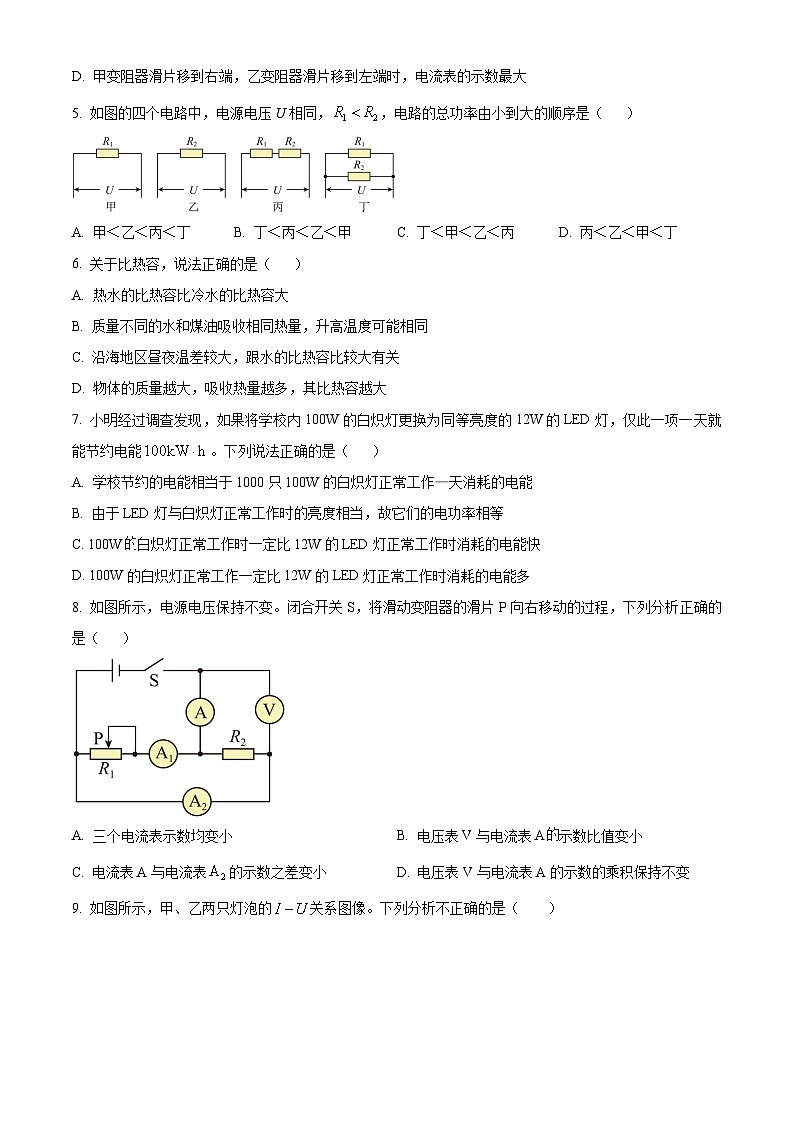

5. 如图的四个电路中，电源电压U相同，，电路的总功率由小到大的顺序是（ ）
A. 甲＜乙＜丙＜丁B. 丁＜丙＜乙＜甲C. 丁＜甲＜乙＜丙D. 丙＜乙＜甲＜丁
【答案】D
【解析】
【详解】甲电路：只有接入电路，总电阻
乙电路：只有接入电路，总电阻
丙电路：与串联，根据串联电阻规律，总电阻 ，串联总电阻大于任意一个分电阻
丁电路：与并联，根据并联电阻规律，并联总电阻小于任意一个分电阻，即
已知 ，因此四个电路总电阻的大小关系为：
根据 且不变，总功率随总电阻增大而减小，因此总功率由小到大的顺序为
故ABC不符合题意，D符合题意。
故选 D。
6. 关于比热容，说法正确的是（ ）
A. 热水的比热容比冷水的比热容大
B. 质量不同的水和煤油吸收相同热量，升高温度可能相同
C. 沿海地区昼夜温差较大，跟水的比热容比较大有关
D. 物体的质量越大，吸收热量越多，其比热容越大
【答案】B
【解析】
【详解】A．比热容是物质的一种特性，与物质的温度无关，热水和冷水都是水，比热容相同，故A错误；
B．根据吸热公式，变形可得。已知水的比热容c水大于煤油的比热容c煤油，当吸收的热量Q吸相同时，若水的质量m水与煤油的质量，则两者升高的温度Δt相同，因此质量不同的水和煤油吸收相同热量，升高温度可能相同，故B正确；
C．水的比热容大，相同质量的水和其他物质相比，吸收或放出相同热量时，水的温度变化更小。沿海地区水多，所以昼夜温差较小，故C错误；
D．比热容是物质的固有特性，与物体的质量、吸收热量的多少均无关，故D错误。
故选B。
7. 小明经过调查发现，如果将学校内100W的白炽灯更换为同等亮度的12W的LED灯，仅此一项一天就能节约电能。下列说法正确的是（ ）
A. 学校节约的电能相当于1000只100W的白炽灯正常工作—天消耗的电能
B. 由于LED灯与白炽灯正常工作时的亮度相当，故它们的电功率相等
C. 100W的白炽灯正常工作时一定比12W的LED灯正常工作时消耗的电能快
D. 100W的白炽灯正常工作一定比12W的LED灯正常工作时消耗的电能多
【答案】C
【解析】
【详解】A．1000只100W的白炽灯总功率，正常工作一天（24h）消耗的电能，远大于学校节约的100kW·h，故A错误；
B．由题可知，LED灯额定功率为12W，白炽灯额定功率为100W，二者电功率不相等，亮度相当是因为LED灯的发光效率更高，故B错误；
C．电功率是表示用电器消耗电能快慢的物理量，，所以100W的白炽灯正常工作时消耗电能比12W的LED灯快，故C正确；
D．根据公式，消耗电能的多少与电功率和工作时间都有关，不知道工作时间，无法确定两者消耗电能的多少，故D错误。
故选C。
8. 如图所示，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动的过程，下列分析正确的是（ ）
A. 三个电流表示数均变小B. 电压表V与电流表A的示数比值变小
C. 电流表A与电流表的示数之差变小D. 电压表V与电流表A的示数的乘积保持不变
【答案】C
【解析】
【分析】与并联，电压表测电源电压，因此电压表示数始终等于电源电压，保持不变；电流表测支路电流，电流表测支路电流，电流表测干路总电流，根据并联电路电流规律得。 滑片向右移动时，滑动变阻器接入电路的电阻变大，电源电压保持不变。
【详解】A．对定值电阻，根据欧姆定律，和都不变，因此（示数）不变；对，，不变变大，因此（示数）变小，干路电流也变小。并非三个电流表示数均变小，故A错误；
B．电压表示数不变，电流表示数变小，因此（电压表与电流表示数的比值）比值变大，故B错误；
C．电流表与的示数之差为，变大，由选项A可知变小，因此差值变小，故C正确；
D．电压表示数不变，电流表示数变小，因此乘积变小，故D错误。
故选C。

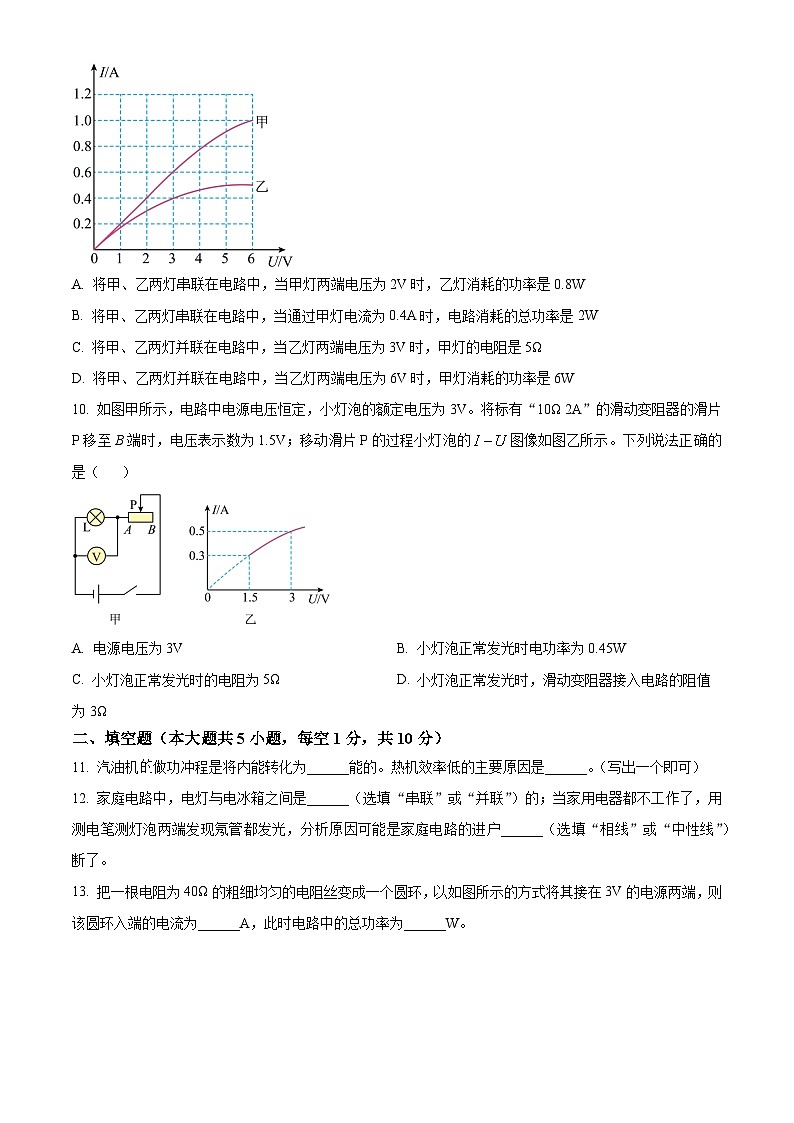

9. 如图所示，甲、乙两只灯泡的关系图像。下列分析不正确的是（ ）
A. 将甲、乙两灯串联在电路中，当甲灯两端电压为2V时，乙灯消耗的功率是0.8W
B. 将甲、乙两灯串联在电路中，当通过甲灯电流为0.4A时，电路消耗的总功率是2W
C. 将甲、乙两灯并联在电路中，当乙灯两端电压为3V时，甲灯电阻是5Ω
D. 将甲、乙两灯并联在电路中，当乙灯两端电压为6V时，甲灯消耗的功率是6W
【答案】A
【解析】
【详解】AB．将甲、乙两灯串联在电路中，当甲灯两端电压为2V时，由图知通过甲灯的电流为0.4A，则通过乙灯的电流也为0.4A，此时乙灯两端的电压为3V，乙灯消耗的功率是
甲灯消耗的功率是
电路消耗的总功率是
故A错误，符合题意。B正确，不符合题意；
C．将甲、乙两灯并联在电路中，当乙灯两端电压为3V时，甲灯两端的电压也为3V，由图可知此时通过甲灯的电流为0.6A，则甲灯的电阻为
故C正确，不符合题意；
D．将甲、乙两灯并联在电路中，当乙灯两端电压为6V时，甲灯两端的电压也为6V，由图知此时通过甲灯的电流为1.0A，甲灯消耗的功率是
故D正确，不符合题意。
故选A
10. 如图甲所示，电路中电源电压恒定，小灯泡的额定电压为3V。将标有“10Ω 2A”的滑动变阻器的滑片P移至B端时，电压表示数为1.5V；移动滑片P的过程小灯泡的图像如图乙所示。下列说法正确的是（ ）
A. 电源电压为3VB. 小灯泡正常发光时电功率为0.45W
C. 小灯泡正常发光时的电阻为5ΩD. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
【答案】D
【解析】
【详解】A．由题意可知，闭合开关，灯泡和滑动变阻器串联，电压表测量灯泡两端电压，串联电路中电流处处相等，当滑动变阻器的滑片P移至B端，接入阻值最大，小灯泡两端电压为1.5V，由图乙，电路中电流为0.3A，则滑动变阻器两端电压为
串联电路中电源电压等于各用电器两端电压之和，则电源电压为
故A错误；
BC．由图乙可知，小灯泡正常发光时，其两端电压为3V，电路中的电流为0.5A，小灯泡正常发光时电功率为
小灯泡正常发光时的电阻为
故BC错误；
D．小灯泡正常发光时，电路中的电流为0.5A，则滑动变阻器两端电压为
滑动变阻器的电阻为
故D正确；
故选D。
二、填空题（本大题共5小题，每空1分，共10分）
11. 汽油机的做功冲程是将内能转化为______能的。热机效率低的主要原因是______。（写出一个即可）
【答案】 ①. 机械 ②. 废气带走能量（或任选其他合理原因）。
【解析】
【详解】[1]做功冲程的能量转化：汽油机做功冲程中，高温高压燃气推动活塞运动，将燃料燃烧产生的内能转化为活塞的机械能，驱动曲轴转动。因此，第一空答案为“机械”。
[2]热机效率低的原因：热机效率指有用功与燃料完全燃烧释放总能量的比值。效率低的主要原因是能量损耗，包括：废气带走大量热能（占比最高）；机械部件摩擦散热；燃料未完全燃烧；冷却系统散热等。题目要求写出一个原因，故第二空可填 废气带走能量（或任选其他合理原因）。
12. 家庭电路中，电灯与电冰箱之间是______（选填“串联”或“并联”）的；当家用电器都不工作了，用测电笔测灯泡两端发现氖管都发光，分析原因可能是家庭电路的进户______（选填“相线”或“中性线”）断了。
【答案】 ①. 并联 ②. 中性线
【解析】
【详解】[1]家庭电路中，各用电器需要独立工作、互不影响，因此电灯与电冰箱是并联连接。
[2]当所有电器不工作，但测电笔在灯泡两端均发光时，表明电路存在断路；正常情况下，测电笔只在与相线（火线）接触时发光，与中性线（零线）接触时不发光；若中性线断开，灯泡两端均与相线连通，导致氖管发光，而电器因回路断开无法工作。
13. 把一根电阻为40Ω的粗细均匀的电阻丝变成一个圆环，以如图所示的方式将其接在3V的电源两端，则该圆环入端的电流为______A，此时电路中的总功率为______W。
【答案】 ①. 0.4 ②. 1.2
【解析】
【分析】根据长度与电阻成正比的关系确定两段电阻丝的电阻；两段电阻的连接方式为并联，结合欧姆定律计算电流；运用电功率的公式，计算电功率。
【详解】[1][2]由于 电阻丝粗细均匀，电阻与长度成正比，而两个接入点将圆环分为周长和周长两段，因此周长的电阻
周长的电阻
由图可知，两段电阻并联，根据并联电路的电阻规律，可得
解得。
根据欧姆定律，总电流
电路总功率
14. 小明在探究“电流通过导体产生的热量和电流大小的关系”的实验。如图所示现象可看出，通电相同时间，______越大，产生的热量越多。若通过的电流为0.2A，则通电10s后产生的热量为______J。
【答案】 ①. 电流 ②. 8
【解析】
【详解】[1][2]实验探究的是电流通过导体产生的热量与电流大小的关系，从图中可以看到，在干路，与并联后再与串联，所以通过的电流大于通过的电流，且对应的U形管液面高度差更大，说明电流越大，产生的热量越多。
通过的电流为0.2A，，所以通过的电流也为0.2A，则通过的电流
通电10s后产生的热量为
15. 如图甲所示的电路中，电源电压保持不变，为定值电阻，电流表和电压表均选用小量程。当滑动变阻器的滑片P从右端移到中点时，滑动变阻器的图线如图乙所示。则电源电压为______V；移动变阻器滑片的过程中，电路总功率的变化范围是______W。
【答案】 ①. 18 ②. 5.4-7.2
【解析】
【详解】[1][2]由图甲可知，R1​与R2​串联，电压表测R2​两端电压，电流表测电路电流。图乙中： a点：，（滑片在右端），b点：，（滑片在中点），设电源电压为U，则根据串联电路电压特点可列出等式。……①
……②
联立两式解得，
电路中的总功率最大
电路中的总功率最小
即功率变化范围为5.4W-7.2W。
三、实验与探究题（本大题共3小题，16题5分，17题6分，18题7分，共18分）
16. 小明在探究“不同物质在升高相同温度时，吸热多少是否相同”的实验。他取相同质量的水和煤油放入两个相同的烧杯中，用相同火力的酒精灯分别对它们加热，比较它们升高相同温度时吸收热量的多少。实验装置如图所示。
（1）实验中利用了转换法，通过酒精灯加热的时间表明水或煤油______的多少。
（2）实验装置中，在烧杯底加石棉网，是为了______。
（3）如图所示是水和煤油的初始温度是______℃。实验数据记录如下表：
分析以上实验数据，相同质量的不同种物质，升高相同温度时加热的时间不同，可看出：______（选填“水”或“煤油”）的吸热本领更强。
（4）根据以上表格的数据计算，当加热时间为12min时，这些水吸收的热量是______J。[水的比热容为J/（kg·℃）]。
【答案】（1）吸收热量 （2）使烧杯受热均匀
（3） ①. 23 ②. 水
（4）
【解析】
【小问1详解】
实验中使用相同火力的酒精灯加热，相同时间内水和煤油吸收的热量相同，所以通过加热时间来反映水或煤油吸收热量的多少。
【小问2详解】
在烧杯底加石棉网，是为了使烧杯受热均匀，避免烧杯底部因局部过热而炸裂。
【小问3详解】
[1]观察温度计，其分度值为1℃，液柱在20℃以上第3格，所以初始温度是23℃。
[2]实验中，水和煤油的质量相同、升高到相同的温度，水的加热时间更长，说明水吸收的热量更多，根据，可知水的吸热本领更强。
【小问4详解】
水的质量，加热12min，升高的温度为
所以水吸收的热量为
17. 小明在探究“串联电阻的总电阻的阻值与各串联电阻的阻值之间的关系”实验。他利用了两个定值电阻（，）及电源等器材，设计了如图甲所示的电路图。
（1）根据电路图，用笔画线代替导线，将图乙中的电路连接完整；
（2）为了电路安全，闭合开关前滑动变阻器滑片应滑到______（选填“A”或“B”）端；
（3）闭合开关后发现电流表和电压表均无示数（电表均完好），则出现该现象的原因可能是：____________；（填写一个原因即可）
（4）小明排除故障后，不断移动变阻器滑片，读出电流表和电压表多组数据，并记录在下表。其中第二次电压表示数如图丙所示，请正确读数并填入表格中。
通过分析实验数据，得到两电阻串联的总电阻等于______之和；将两电阻串联等效为一个电阻，还可得出：电阻一定时，______。
【答案】（1） （2）A
（3）滑动变阻器断路##电流表断路##开关接触不良##电源断路
（4） ①. 2.4 ②. 各串联电阻的阻值之和 ③. 通过导体的电流与导体两端的电压成正比
【解析】
【小问1详解】
根据图甲电路图，需要将电压表并联在R1​和R2​两端，电流表串联在电路中，滑动变阻器按 “一上一下” 接入电路。如图乙需将R2​的右端接线柱与电流表的“−”接线柱相连，构成一个完整电路。据此作图
【小问2详解】
为了电路安全，闭合开关前应将滑动变阻器应调到最大阻值处。 图乙中滑动变阻器接的是左上和右下接线柱，则滑片滑到A端时接入电阻最大。
【小问3详解】
闭合开关，电流表和电压表均无示数，说明电路存在断路（电表完好）。可能原因： 滑动变阻器断路、电流表断路、开关接触不良等可能。
【小问4详解】
[1]图丙中电压表量程为0∼3V，分度值为0.1V，指针指向2.4V，故表格中第二次电压为2.4V。
[2]用实验数据计算总电阻，第1次：
第2次：
第3次：
多次测量结果均为15Ω，与相等，因此得到结论两电阻串联的总电阻等于各串联电阻的阻值之和。
[3]实验数据表明，当总电阻R保持不变时，电压与电流的比值恒定，因此得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
18. 小明在探究“电流与电压的关系”实验时，利用电源电压4.5V不变，定值电阻，滑动变阻器标有“20Ω 1A’，电流表、电压表、开关各一个，导线若干，实验电路如图所示。
（1）请在图甲所示的电路中，用笔画线代替导线将电路连接完整（要求滑片向左滑动时电流表示数变大）。
（2）连接好电路后移动滑动变阻器的滑片，电流表指针偏转有示数，电压表无示数，原因可能是____________。（写出一个原因即可）
（3）改正电路后，闭合开关，调节变阻器滑片，读出电压表和电流表示数如图乙所示，则电阻阻值大小为______Ω。
（4）接下来的操作是：______，读出的几组数据，记录在下表，从而得出结论：______。
（5）【拓展】接着，小明用自己的电流表和同学交换来一个标有“2.5V”的小灯泡和两个开关，他设计了如图所示的电路测出了小灯泡正常发光时的电阻。他连接好电路后，先闭合S、，移动滑动变阻器的滑片P，使电压表的示数为2.5V；接着保持滑片位置不变，开关通断情况是______，记录电压表示数为。经过推导他得出了灯泡正常发光时的电阻为：______。（写出表达式）
【答案】（1） （2）电阻短路
（3）5 （4） ①. 调节滑动变阻器滑片，改变两端的电压 ②. 电阻一定时，导体中的电流与导体两端的电压成正比
（5） ①. 断开，闭合 ②.
【解析】
【小问1详解】
滑动变阻器按“一上一下”接线，要求滑片左滑电流变大（接入电阻变小），因此需将滑动变阻器左下接线柱与电源正极相连，如下图所示：
【小问2详解】
电流表有示数说明电路是通路，电压表无示数，可能是电压表并联部分短路，短路时电压表被短路，无示数。
【小问3详解】
图乙中，电压表测量两端的电压，电压表选0~3V量程，分度值0.1V，读数为1.5V，则两端的电压为1.5V；电流表测电路的电流，电流表选0~0.6A量程，分度值0.02A，读数为0.3A，则通过的电流为0.3A；由欧姆定律可得，电阻的阻值为
【小问4详解】
[1]探究“电流与电压的关系”时，要控制电阻不变，通过移动滑片改变定值电阻两端电压，得到多组数据。
[2]分析表格中的数据可得结论：电阻不变时，电流与电压成正比。
【小问5详解】
[1][2]闭合时，电压表测灯泡两端的电压，移动滑片使灯泡正常发光（电压表示数为2.5V）；保持滑片不动，断开闭合，电压表测灯泡和的总电压，根据串联电路的电压规律可知，两端电压为
由于串联电路电流处处相等，则电路电流
因此灯泡正常发光电阻
四、计算应用题（本大题共2小题，19小题6分，20小题6分，共12分）
19. 如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻的电流与电压关系的图像。当只闭合、时，电压表示数为2V，当只闭合、时，电压表示数为4V。求：
（1）电阻的阻值；
（2）电源电压U；
（3）电阻的阻值及其两端的电压。
【答案】（1）10Ω （2）8V （3）5Ω，4V
【解析】
【小问1详解】
电阻的阻值
【小问2详解】
只闭合、时，灯L与R1串联，电压表测灯L两端的电压为2V。根据图像得此时电路中电流。则电源电压
【小问3详解】
当只闭合S2 、S3时，灯L与R2串联，电压表测灯L两端的电压为4V，根据图像得此时电路中电流。R2两端的电压
电阻的阻值
20. 如图甲所示的电路中电源电压恒定，电流表量程为“0~3A”，电压表的量程为“0~15V”，滑动变阻器的规格为“20Ω 2A”，小灯泡的额定电压为3V，变阻器滑片移到距左端的位置时小灯泡正常发光，它的图像如图乙所示。求：
（1）电源电压和小灯泡的额定功率；
（2）电流表示数为0.8A时，滑动变阻器的电功率；
（3）用一定值电阻替换小灯泡接入电路中，电压表和电流表均改为小量程，在移动滑动变阻器滑片的过程中确保电路中所有元件安全。求的阻值范围。（保留一位小数）
【答案】（1）8V，3W
（2）4.8W （3）大于等于33.3Ω
【解析】
【分析】（1）根据灯泡的图像确定电流与电压，运用欧姆定律计算电源电压和灯的额定功率；
（2）由图像找到电流和电压，算出滑动变阻器的电压，运用公式计算功率；
（3）分析电路，结合电流表、电压表的量程，运用欧姆定律求的阻值范围。
【小问1详解】
[1][2]由图乙可知，灯泡两端的额定电压为3V时，通过它的电流为1A，由甲图可知，灯泡与滑动变阻器串联，根据串联电路的电流规律，则
滑动变阻器两端的电压为
由串联电路的电压规律可得，电源电压为
灯泡的额定功率为
【小问2详解】
由图乙可知，灯泡的电流为0.8A时，灯泡两端的电压为2V，滑动变阻器两端的电压为
滑动变阻器的电功率
【小问3详解】
①由图可知，定值电阻与滑动变阻器串联，当滑动变阻器接入电路的阻值为0时，电压表示数为0，电流表示数最大，由题意可知，电路中的最大电流为0.6A，此时只有工作，则的最小值为
②根据串联分压可知，串联电路的电阻越大，分的电压越大，滑动变阻器两端的最大电压为3V，则定值电阻两端的最小电压为
滑动变阻器的最大值为20Ω时，通过滑动变阻器的电流为
由于串联电路中电流处处相等，则
的最小值约为
综上可知，的阻值范围为大于等于。
液体名称
液体质量m/g
液体末温/°C
加热时间t/min
水
200
33
12
煤油
200
33
6
次数
1
2
3
电压U/V
1.5
______
3
电流I/A
0.1
0.16
0.2
电压表示数/V
0.5
1
1.5
2
电流表示数/A
0.1
0.2
0.3
0.4
