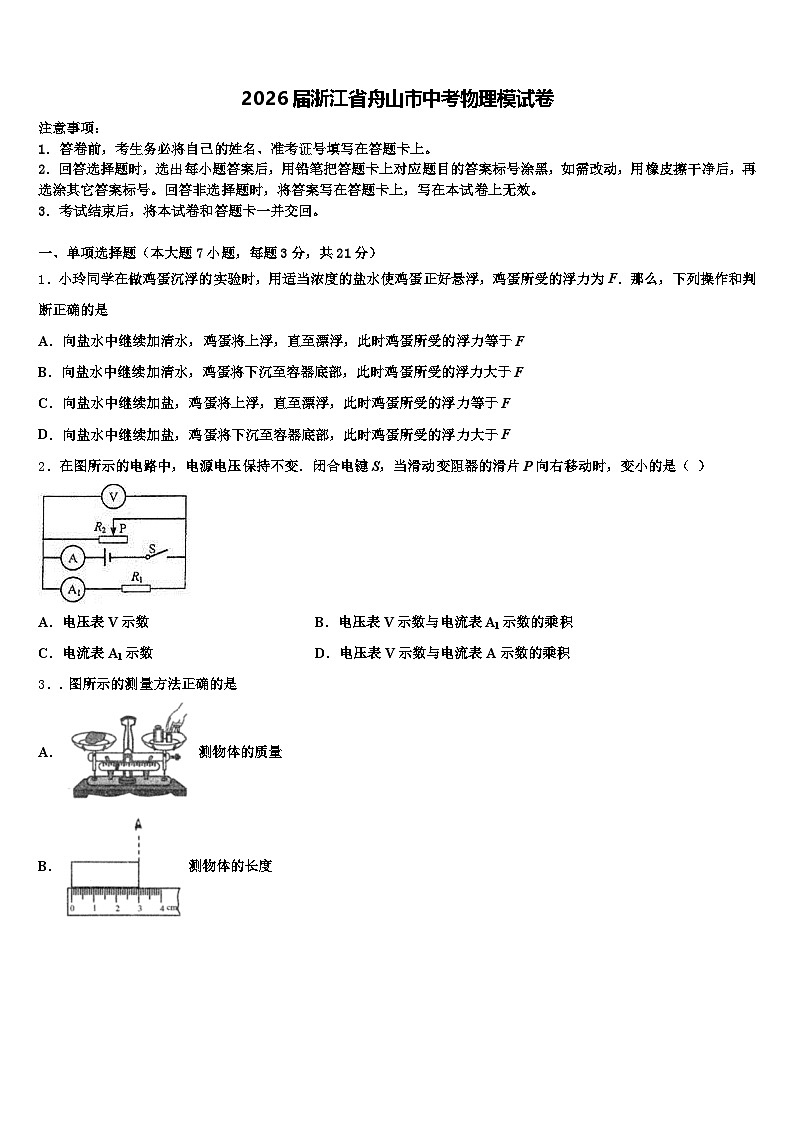

2026届浙江省舟山市中考物理模试卷（含答案解析）

这是一份2026届浙江省舟山市中考物理模试卷（含答案解析），共18页。试卷主要包含了冬天用手去摸铁棍和木棍，下列知识结构中，正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．小玲同学在做鸡蛋沉浮的实验时，用适当浓度的盐水使鸡蛋正好悬浮，鸡蛋所受的浮力为F．那么，下列操作和判断正确的是
A．向盐水中继续加清水，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
B．向盐水中继续加清水，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
C．向盐水中继续加盐，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
D．向盐水中继续加盐，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
2．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（ ）
A．电压表V示数B．电压表V示数与电流表A1示数的乘积
C．电流表A1示数D．电压表V示数与电流表A示数的乘积

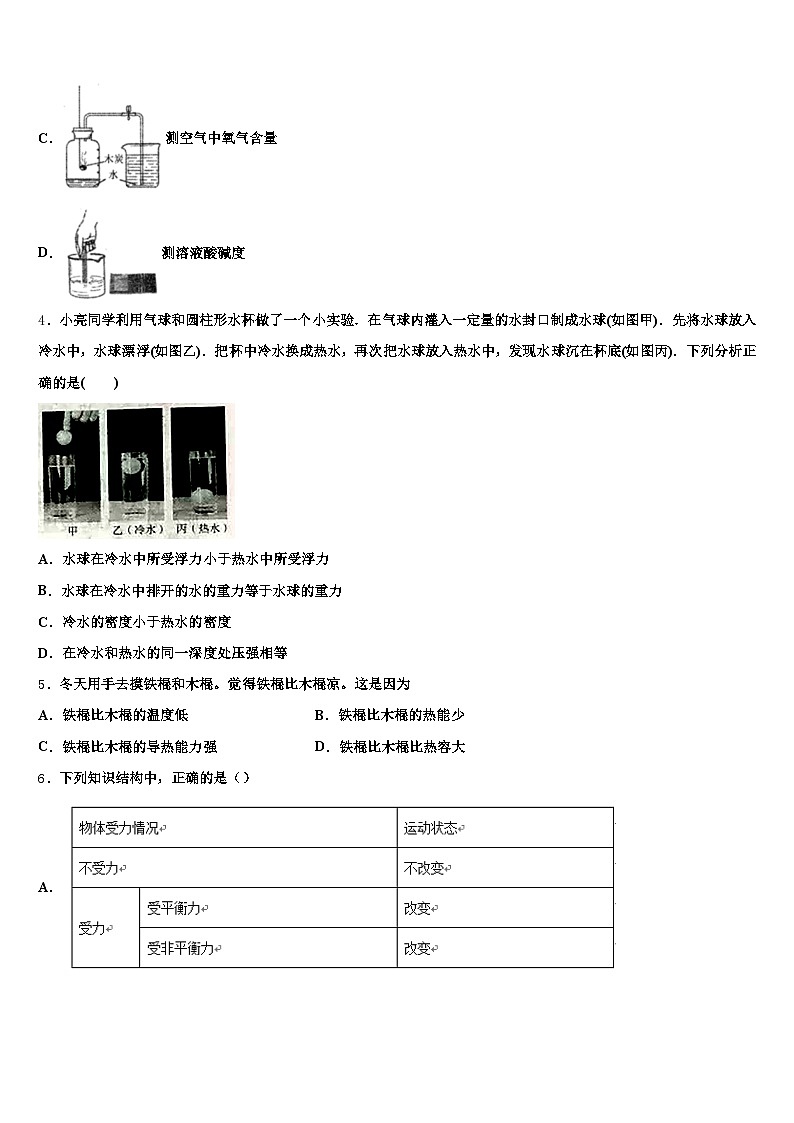

3．. 图所示的测量方法正确的是
A．测物体的质量
B．测物体的长度
C．测空气中氧气含量
D．测溶液酸碱度
4．小亮同学利用气球和圆柱形水杯做了一个小实验．在气球内灌入一定量的水封口制成水球(如图甲)．先将水球放入冷水中，水球漂浮(如图乙)．把杯中冷水换成热水，再次把水球放入热水中，发现水球沉在杯底(如图丙)．下列分析正确的是( )
A．水球在冷水中所受浮力小于热水中所受浮力
B．水球在冷水中排开的水的重力等于水球的重力
C．冷水的密度小于热水的密度
D．在冷水和热水的同一深度处压强相等
5．冬天用手去摸铁棍和木棍。觉得铁棍比木棍凉。这是因为
A．铁棍比木棍的温度低B．铁棍比木棍的热能少
C．铁棍比木棍的导热能力强D．铁棍比木棍比热容大

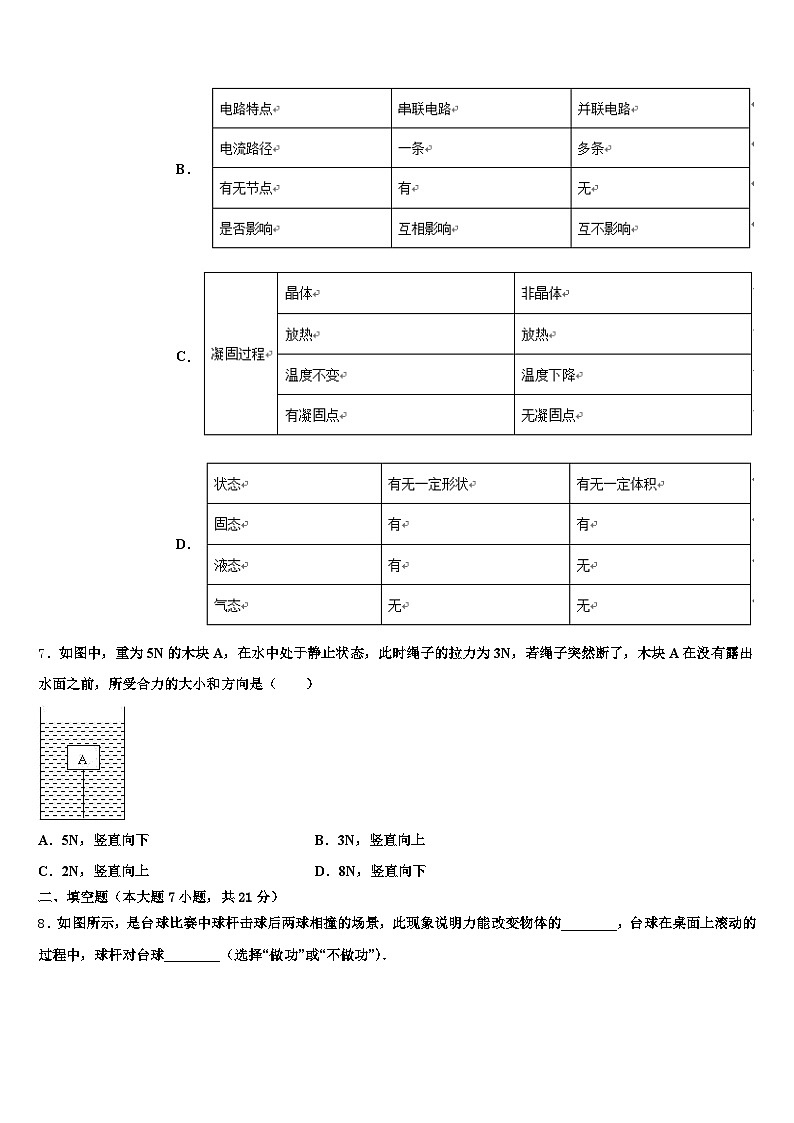

6．下列知识结构中，正确的是（）
A．B．C．D．
7．如图中，重为5N的木块A，在水中处于静止状态，此时绳子的拉力为3N，若绳子突然断了，木块A在没有露出水面之前，所受合力的大小和方向是（ ）
A．5N，竖直向下B．3N，竖直向上
C．2N，竖直向上D．8N，竖直向下
二、填空题（本大题7小题，共21分）
8．如图所示，是台球比赛中球杆击球后两球相撞的场景，此现象说明力能改变物体的________，台球在桌面上滚动的过程中，球杆对台球________（选择“做功”或“不做功”）．
9．随着生活水平的提高，扫地机器人逐步进入普通家庭（如图），机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强_____（选填“变大”或“变小”），从而使杂物进入吸尘器。
10．上海地区家用电视机正常工作时两端的电圧为_____伏，电视机工作时将_______转化为其他形式的能。远距离输电是通过___________输电线路输送的（选填“高压”或“低压”）。
11．4月23日水兵节当天下水，中国第一艘国产航母001a型马上要下水了!如图所示是航母舰载机起飞训练的情境，则下列说法正确的是（_____）
A．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是一对平衡力
B．飞机飞行时能获得向上的压强差，是因为机翼上方空气流速小于机翼下方空气流速
C．飞机飞离航母后，航母所受浮力变小
D．飞机在起飞过程中，惯性将消失
理由：_______________________________
12．如图所示，当电源开关接通后，会发现小磁针的北极向_______（填“左或“右”）偏转，这说明通电螺线管周围存在_______；同时发现可移动的A、B两螺线管相互_______（填“靠近”或“远离”）
13． “共享单车”已经走进扬州的大街小巷，为人们的生活带来了很多方便。使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用_______来传递信息的。用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了__________的原理。
14．好的音响设备不但要求“扩音”效果好，还要求有较高的“保真度”，“扩音”是使声音的_____变大，“保真”是要求较好地保持原声的_____。
三、作图题（共7分）
15．如图所示，曲杆AOBC自重不计，O为支点．要使曲杆在图示位置平衡，请作出施加在C点、且与OB平行的力F的力臂示意图．
（_______________）
16．如图所示为电磁铁强弱演示仪，其原理是当电磁铁的磁性增强时，小磁片因受到磁铁的作用而发生转动，使得磁针指示的数值增大，请在图中标出电流正负极．
（_____）
17．如题图所示，在斜面上静止一个烧杯，一小球悬浮在杯内的水中，请在图中画出小球所受浮力及容器对斜面压力的示意图．
四、实验题（本大题共5小题，共20分）
18．兴趣小组在“测量鸡蛋的密度”实验中，进行了以下操作：
（1）小丽同学将天平放在水平桌面上，在天平托盘中分别放入不吸水的纸，把游码移到零刻度线处，指针静止后的情形如图（甲）所示．要使横梁平衡，应将横梁上的平横螺母向______（选填“左”或“右”）调，直至天平平衡．接着将鸡蛋放在天平的左盘，在右盘加减砝码、移动游码直到天平重新平衡，所加砝码的质量和游码的位置如图（乙）所示，则被测鸡蛋的质量为______g．随后，小丽同学用量筒测出鸡蛋体积、算出其密度。
（2）小刘同学发现家里厨房有“电子秤”很适合做“测量鸡蛋的密度”实验，她找来一枚鸡蛋、操作步骤如下：
a、把电子秤放在水平桌面上；打开开关并归零；
b、将装有适量水的烧杯放在电子秤上，打开开关并归零；
c、用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为m1；如图（丙）
d、松开细绳，使鸡蛋沉入烧杯底部，待电子秤示数稳定后，读出其示数为m2；如图（丁）
e、则鸡蛋的密度为______。
19．用“排水集气法”测量空气密度．主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量m1；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量m2；
⑥调整瓶的高度，使瓶外水面相平，测量瓶内空气柱的高度h；
⑦利用密度公式算出集气瓶内空气密度．
（1）篮球在放气过程中，球内空气质量_____，空气密度_____．（填“减小”或“不变”）
（2）若瓶内水面明显高于水槽内水面，需要缓慢地_____（填“向上提或向下压”）集气瓶，直至瓶内外水面相平．
（3）当瓶内外水面相平时，瓶内外气压_____，此时瓶内外空气密度相等．
（4）空气密度ρ=_____．（用所测物理量表示）
（5）实验中要求篮球体积不发生明显变化，是为了减小_____（填“重力”或“浮力”）对质量测量的影响．
20．如图（1）所示，是比较液体甲和液体乙吸热能力的实验．在实验室，使用了相同的酒精灯、相同的设备，首先分别对质量相同的液体甲和液体乙加热相同的时间（不考虑热量的损失），然后分析二者温度的升高情况得出结论．
（1）若被加热的液体甲和液体乙的初温、质量、加热时间均相同，图（2）是液体甲中温度计的最终温度示数，其示数为_____℃．
（2）已知液体甲的比热容为c甲，液体乙的比热容为c乙，二者的关系为c甲＞c乙，则液体乙的最终温度_____（选填“大于”、“等于”或“小于”）液体甲的最终温度．
21．在做“研究平面镜成像特点”的实验时
（1）李明在玻璃板的前面放一支的蜡烛A,还要在玻璃板的后面放一支没有点燃的相同的蜡烛B,这是为了______________________。
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（填“A”或“B”）这一侧观察。李明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，请你推测可能的原因_______________。
（3）在白天照镜子的时候，为了更清楚的看清楚自己的脸，应该镜子面对窗户还是脸面对窗户？______。
22．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则利用这一原理可以制成______；若将蜡烛远离凸透镜，则应将光屏______(选填“靠近”或“远离”)凸透镜才能得到淸晰的像：若在图中的凸透镜和蜡烛之间放一眼镜，光屏需向左移动像才能清晰，此眼镜是_______(选填“近视镜”或“远视镜”)
五、计算题（本大题共2小题，共13分）
23．鹰击长空，鱼翔浅底．如图所示，鹰抓起水中一条2kg的大鱼，与水平方向成30角匀速直线飞行了10s，直到50m高的悬崖巢穴落下喂食雏鹰．求：
（1）老鹰飞行的速度；
（2）老鹰克服鱼的重力做的功及其功率（g取10N/kg）
24．图甲是某电吹风机的工作原理图，开关可置于1、2、3三个档位．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个热敏电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示．
当开关S置于图甲中的2档位，电吹风可以吹出凉风，此时功率为500W，求电路中的电流．假设电热丝在最大发热功率下工作1min，产生的热量是多少？此时电吹风的功率多大？
六、综合能力题（本大题共3小题，共18分）
25．如图所示是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个量程为“0～0.6A”的电流表，电源电压恒为12V，R0＝10Ω．当油箱中有55升汽油时，油量表的指针满偏；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数为0.1A，此时报警电路（图中未画出）开始自动报警，提醒司机尽快加油．问：
（1）油箱装满汽油时R0消耗的电功率是多少？
（2）变阻器R的总电阻是多少？
（3）油箱中汽油的体积V和变阻器接入电路的电阻R的关系为V＝60﹣0.5R（式中V的单位为升，R的单位为欧姆）．当油量表示数为0.4A时，油箱里还有多少升汽油？
（4）若要报警时的油量比5升多一些，请说出两种改进方法．
26．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）．
（3）LED灯泡发光时，将电能主要转化为_____能．
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性．
（5）用布擦干后的感应发光冰块内部的电路处于_____状态．
27．为了能在黑夜中看见开关位置，小明设计了如图所示的电路．当开关S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置．他利用一个“10V0.1W”的小灯泡和一段电阻丝组装成指示灯，求：
这个“10V 0.1W”的小灯泡和这段电阻丝应该_____联（选填“串”或“并”）为使指示灯正常发光，电阻丝的电阻应为多少______？照明灯使用6小时所消耗的电能是多少________？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
鸡蛋悬浮在盐水中时，鸡蛋受到的浮力与重力相等；
AB、盐水中加水，水的密度慢慢变小，鸡蛋浸没水中，排开水的体积不变，但液体密度变小，鸡蛋所受浮力变小，小于F，所以鸡蛋下沉至容器底；故A错误，B正确；
CD、向盐水中继续加盐，盐水的密度增大，因此鸡蛋受到的浮力增大，鸡蛋将上浮，直至漂浮，此时浮力仍等于重力，所以浮力不变；浮力仍等于F，故C正确，D错误．
2、D
【解析】
由电路图可知，电阻R1与R2并联，当滑片P向右移动时，变阻器R2的电阻变大，则通过电阻R2的电流变小，干路电流减小，即电流表A的示数变小；电流表A1测量的是电阻R1中通过的电流，它是不变的，而电压表的示数测量的是电源电压，它也是不变的，故电压表V示数与电流表A示数的乘积变小，D是正确的．
3、A
【解析】
1
4、B
【解析】
分析：从图入手，利用阿基米德原理和物体的浮沉条件可以判断出水球在冷水和热水中的浮力以及物重与排开的水的重力的关系；再根据浮沉条件判断出冷水的密度和热水的密度的关系，进而判断出在冷水和热水的同一深度处的压强大小；
解答：从图可以看出，水球放入冷水中，水球漂浮，所以，在热水中，水球沉在杯底，说明，由此推出水球在冷水中所受浮力大于热水中所受浮力，故A错误；由于水球放入冷水中，水球漂浮，，再根据阿基米德原理可知，水球在冷水中排开的水的重力等于水球的重力，故B正确；水球放入冷水中，水球漂浮，说明， 在热水中，水球沉在杯底，说明，由此可以推出冷水的密度大于热水的密度，故C错误；因为冷水的密度大于热水的密度，所以在冷水和热水的同一深度处压强不相等，故D错误；
故选B
【点睛】本题考查了浮沉条件的应用以及阿基米德原理来解答问题，从图入手是关键，难点是浮沉条件的灵活运用，是一道难题．
5、C
【解析】
寒冷冬天的夜晚，气温很低，铁棍和木棍的温度是一样的，但觉得铁棍比木棍凉，是因为铁棍的导热性比木棍好，把手上的热量迅速导走了，就觉得铁棍凉了，故C正确。
6、C
【解析】
力是物体运动状态变化的原因，物体不受力，运动状态不变，物体受平衡力，合力为零，运动状态不变，物体受非平衡力，运动状态改变，故A错误；
串联电路只有一条路径，无节点，各用电器互相影响；并联电路有多条路径，有节点，各用电器互不影响，故B错误；
晶体与非晶体的区别为晶体凝固放出热量温度不变，有凝固点，非晶体凝固过程放热温度降低，没有凝固点，故C正确；
由分子动理论观点知道，固体分子排列紧密，液体其次，气体最疏松，故固体有一定形状和体积，液体有一定体积但无固定形状，气体无固定体积也无固定形状，故D错误．
7、B
【解析】
绳子没断之前，受重力、浮力、绳子的拉力且三力平衡，故重力等于浮力、绳子拉力之和，则可求得浮力为5N-3N=2N；木块A在没有露出水面之前只受浮力和重力，因排开水的体积不变，所受浮力不变，而木块的质量不变，其重力不变，因浮力大于重力，则木块所受合力等于浮力减重力，即5N-2N=3N，合力方向与较大的浮力方向一致，竖直向上．故选B．
二、填空题（本大题7小题，共21分）
8、运动状态 不做功
【解析】
力的作用效果是：一是可以改变物体的运动状态，二是可以使物体发生形变．由图中的场景说明力能改变物体的运动状态．做功的两个必要因素是有力作用在物体上，且物体在力的方向上移动一段距离．台球在桌面上滚动的过程中，球杆对台球没有力的作用，故不做功．
9、变小
【解析】
根据流体压强和流速的关系可知，机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强变小，小于外部大气压，在压强差的作用下使杂物进入吸尘器。
10、220 电能 高压
【解析】
我国家庭电路中各用电器的额定电压是220V，所以家用电视机正常工作的电压是220V，电视机工作时，消耗电能，产生其他形式的能，将电能转化为其他形式的能；在输送功率一定时，由P=UI可知电压越高，电流越小；由Q=I2Rt可知输送过程中损失的能量越小，所以远距离输电采用高压输电。
11、C因为航母漂浮的海面上，F浮=G物，又因为飞机飞离航母，所以G物变小，所以F浮也变小；故选C．
【解析】
平衡力的条件是大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是作用在两个物体上的两个力，故不是一对平衡力，故A错误；因为流体流速越快的位置压强越小，所以，当飞机飞行时能获得向上的压强差时，是因为上方压强小于下方压强，即机翼上方空气流速大于机翼下方空气流速造成，故B错误；因为漂浮物体的浮和始终等于自身重力．当航载飞机飞离航母后，航母的总重力减小，航母依然漂浮，故浮力仍等于重力，所以浮力会减小，故C正确；惯性是一切物体所具有的一种特性，在任何时候物体都有惯性，飞机在起飞过程中，惯性不可能消失，故D错误，故选C．
12、左 磁场 靠近
【解析】
根据右手定则判断两个通电螺线管的极性；根据磁极间的相互作用判断小磁针的指向及两螺线管的运动情况。
【详解】
对于B螺线管，根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向为磁场的N极，所以它的右端为N极左端为S。
同样，对于A螺线管，根据右手定则可判断出螺线管的右端为N极，左端为S。
所以两个螺线管相靠近的一端为异名磁极，相互吸引，故可移动的A、B两螺线管相互靠近。
由于通电螺线管相当于条形磁铁，周围存在着磁场，又A螺线管的左端为S，根据磁极间的相互作用，小磁针的N极会向左偏转。
要确定小磁针的转动方向，首先要判断螺线管的N、S极。本题也可根据螺线管周围磁场的方向判断小磁针N极的指向。
13、电磁波 电磁感应现象
【解析】
手机依靠电磁波来传递信息的；发电机是依据电磁感应原理工作的，在发电的过程中车轮转动，将车轮的机械能转化为电能。
14、响度 音色
【解析】
“扩音”可使声音的振幅增大，这样发出声音的响度就越大；“保真度”是保持了原声的音色，这样发出声音的音色不变。
三、作图题（共7分）
15、
【解析】
反向延长力F的作用线，过支点O点作力F作用线的垂线L即为F的力臂，如下图所示：
16、见解析所示
【解析】
据图能看出，当指针指示的数值增大时，此时的指针应向左偏，故该通电螺线管应排斥小磁片，据同名磁极相互排斥可知，该螺线管的左端应该是N极，右端是S极；
根据安培定则可知，电流应从电磁铁的右端流入，左端流出，所以电源的右端为正极，左端为负极；如图所示：
17、如图所示
【解析】
试题分析：小球所受浮力，方向竖直向上 ，容器对斜面的压力垂直于斜面而指向斜面，所以受力示意图如图所示：
考点：力的示意图
四、实验题（本大题共5小题，共20分）
18、右 22.0
【解析】
（1）将天平放在水平台面上，把游码移到标尺的零刻线处，调节天平横梁平衡时，指针指在分度盘中央刻度线的左侧，说明左盘较重，应将横梁上的平衡螺母向右调节，直至平衡；
图乙中天平标尺的分度值为0.2g，鸡蛋的质量为10g+10g+2.0g=22.0g；
（2）由题“将装有适量水的烧杯放在电子秤上，打开开关并归零；松开细绳，使鸡蛋沉入烧杯底部，待电子秤示数稳定后，读出其示数为m2”知；m2即为鸡蛋的质量，再由“用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为m1”知；m1=鸡蛋排开水的质量，即m1=水V排， 则鸡蛋的体积V=V排=;
由密度公式得鸡蛋的密度为：===水
19、减小 减小 向下压 相等 浮力
【解析】
（1）篮球在放气过程中，球内空气质量减小，而篮球体积不变，根据ρ＝知，空气密度减小；（2）若瓶内水面明显高于水槽内水面，说明里面的气压高于外界大气压，因此应缓慢地向上提集气瓶，使气体体积变大，气压变小，直至瓶内外水面相平；（3）当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等．（4）原来球和气体的总质量为m1，排出空气后，剩余气体与篮球的总质量为m2，则排出空气的质量为m＝m1﹣m2；排出空气的体积V＝Sh；则空气的密度为：ρ＝；（5）根据F浮＝ρ气gV知，实验中要求篮球体积不发生明显变化，是为了减小浮力对质量测量的影响．
（1）篮球在放气过程中，球内空气质量减小，根据ρ＝ 判断密度的变化；（2）一定质量的气体，体积越小，气压越大；（3）当瓶内外水面相平时，瓶内外气压相等；（4）实验用排水法来测量排出的气体，根据篮球中的总质量与剩余质量的差可求出排出气体的质量，从而根据密度公式求出空气的密度．（5）根据F浮＝ρ气gV分析解答．
20、30 大于
【解析】
（1）由图（2）知道，温度计的分度值为1℃，所以，温度计的示数是30℃．
（2）甲和液体乙的初温、质量相同，加热时间均相同，由转换法知道，吸收的热量相同，又因为液体甲的比热容为c甲，液体乙的比热容为c乙，且二者的关系是：c甲＞c乙，所以，由Q=cm（t﹣t0）知道，t＝t0+，即液体乙的最终温度大于液体甲的最终温度．
21、比较像与物的大小关系A透明玻璃板和水平面不垂直脸面对窗户
【解析】
（1）实验时，采用两个完全相同的蜡烛，是为了比较物像大小的关系。
（2）实验时要同时观察蜡烛A的像和代替蜡烛A的蜡烛B，只能在蜡烛A的一侧观察。实验时，蜡烛B和蜡烛A的像不能完全重合时，可能是透明玻璃板和水平面不垂直。
（3）人面部反射的光线越多，在镜子中成的像越清楚，所以应该是脸面对窗户。
22、幻灯机 靠近 远视镜
【解析】
由图像可知此时物距小于像距，成倒立放大的实像，幻灯机就是利用这一原理制成的；根据物近像远像变大的原则，蜡烛远离凸透镜光屏应靠近凸透镜才能得到淸晰的像；光屏需向左移动像才能清晰，说明该眼镜对光线具有会聚作用，让像提前会聚，因此为远视镜．
五、计算题（本大题共2小题，共13分）
23、（1）10m/s；（2）1000J； 100W．
【解析】
（1）鹰与水平方向成30角匀速直线飞行直到50m高的悬崖巢穴落下，则由几何知识可知，老鹰飞行的路程：s＝2h＝2×50m＝100m；老鹰飞行的速度： v===10m/s
（2）鱼的重力：G＝mg＝2kg×10N/kg＝20N，克服鱼的重力做的功：W＝Gh＝20N×50m＝1000J，老鹰克服鱼的重力做功的功率：P==100W．
24、（1）2.27A；（2）24000J；940W
【解析】
（1）由电路图可知，当开关S置于图甲中的2档位时，电路中只有电动机工作，电吹风可以吹出凉风，电路中的电流I=≈2.27A；
（2）由图乙可知，热敏电阻的最小阻值R0=10Ω，此时电热丝R所在支路的总电阻最小，该支路的电流最大，电热丝的发热功率最大，因串联电路中总电阻等于各分电阻之和，所以，电热丝R所在支路的最大电流：I大==2A，则电热丝在最大发热功率下工作1min产生的热量：Q=I大2Rt=（2A）2×100Ω×60s=24000J；此时电吹风的发热功率P大=UI大=220V×2A=440W．电吹风的总功率P总=P电动机+P大=500W+440W=940W．
六、综合能力题（本大题共3小题，共18分）
25、（1）3.6W；（2）220Ω；（3）50L；（4）方法一：换R0，增大R0的阻值；方法二：换电源，减小电源电压．
【解析】
（1）由题意可知，油箱装满汽油时，油量表的指针满偏，其示数为I0＝0.6A，
此时R0消耗的电功率： P0＝I02R0＝（0.6A）2×10Ω＝3.6W；
（2）当滑片P刚好在R的中点时，油量表的示数为0.1A，由I＝可得，电路的总电阻：R总＝＝＝120Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路的阻值：R＝R总﹣R0＝120Ω﹣10Ω＝110Ω，则变阻器R的总电阻：R＝220Ω；
（3）当油量表示数为0.4A时，电路的总电阻： R总′＝＝＝30Ω，此时变阻器接入电路的电阻：
R′＝R总′﹣R0＝30Ω﹣10Ω＝20Ω，将R′＝20Ω代入V＝60﹣0.5R得：V＝50L；
（4）当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数为0.1A，此时报警电路开始自动报警，若要报警时的油量比5升多一些，由V＝60﹣0.5R可知，此时滑动变阻器接入电路中的电阻较小，小于R，电路中电流较大，即大于0.1A；要使电路中的电流减小到0.1A（即达到该电流值时报警），由I＝可知，应增大R0的阻值或减小电源的电压，即方法一：换R0，增大R0的阻值；方法二：换电源，减小电源电压．
26、开关 热传递 减小 光 单向导电性 开路
【解析】
（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；
（3）LED灯泡发光时，将电能主要转化为光能；
（4）LED灯也叫发光二极管，它具有单向导电性；
（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
27、串联 2100Ω
【解析】
(1)小灯泡电压较小，所以需要将电阻丝与小灯泡串联分压；
(2)指示灯正常发光，则电流是：，电阻丝需要分担210V的电压，电阻丝的电阻应为：；
(3) 照明灯使用6小时所消耗的电能是：．
