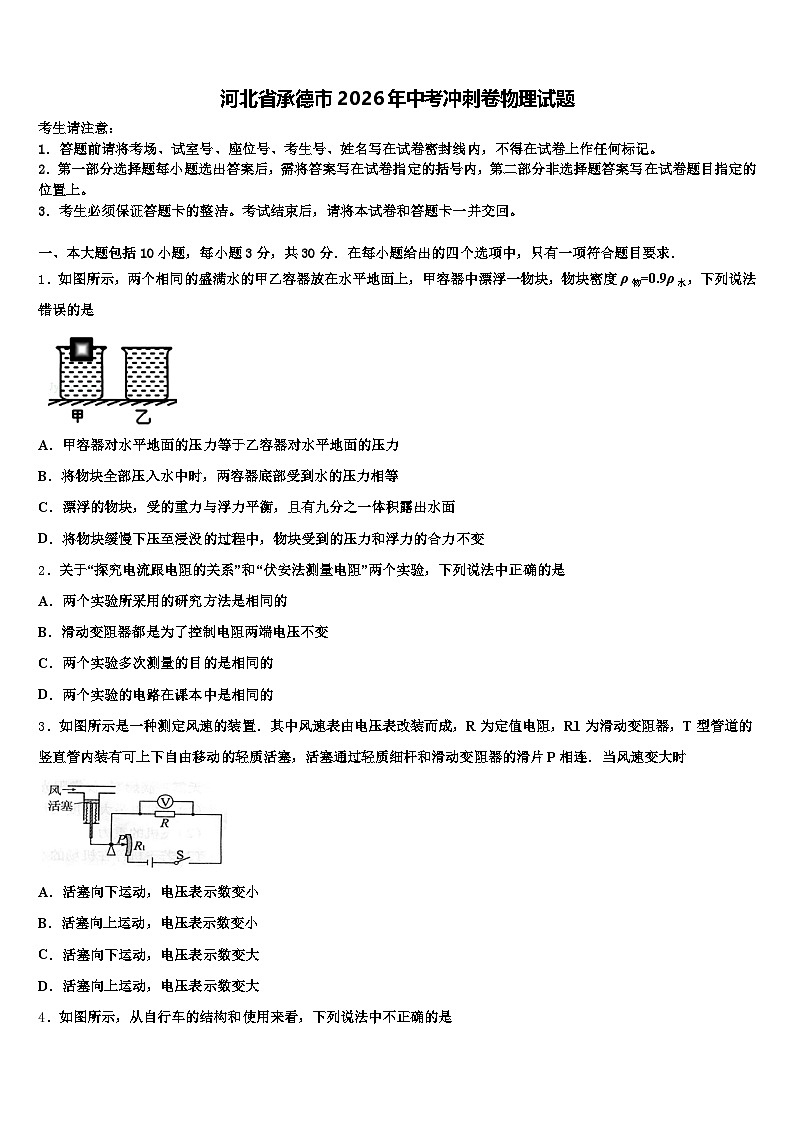

河北省承德市2026年中考冲刺卷物理试题（含答案解析）

这是一份河北省承德市2026年中考冲刺卷物理试题（含答案解析），共15页。试卷主要包含了考生必须保证答题卡的整洁，关于密度，正确的理解是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，两个相同的盛满水的甲乙容器放在水平地面上，甲容器中漂浮一物块，物块密度ρ物=0.9ρ水，下列说法错误的是
A．甲容器对水平地面的压力等于乙容器对水平地面的压力
B．将物块全部压入水中时，两容器底部受到水的压力相等
C．漂浮的物块，受的重力与浮力平衡，且有九分之一体积露出水面
D．将物块缓慢下压至浸没的过程中，物块受到的压力和浮力的合力不变
2．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是
A．两个实验所采用的研究方法是相同的
B．滑动变阻器都是为了控制电阻两端电压不变
C．两个实验多次测量的目的是相同的
D．两个实验的电路在课本中是相同的
3．如图所示是一种测定风速的装置．其中风速表由电压表改装而成，R为定值电阻，R1为滑动变阻器，T型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连．当风速变大时
A．活塞向下运动，电压表示数变小
B．活塞向上运动，电压表示数变小
C．活塞向下运动，电压表示数变大
D．活塞向上运动，电压表示数变大

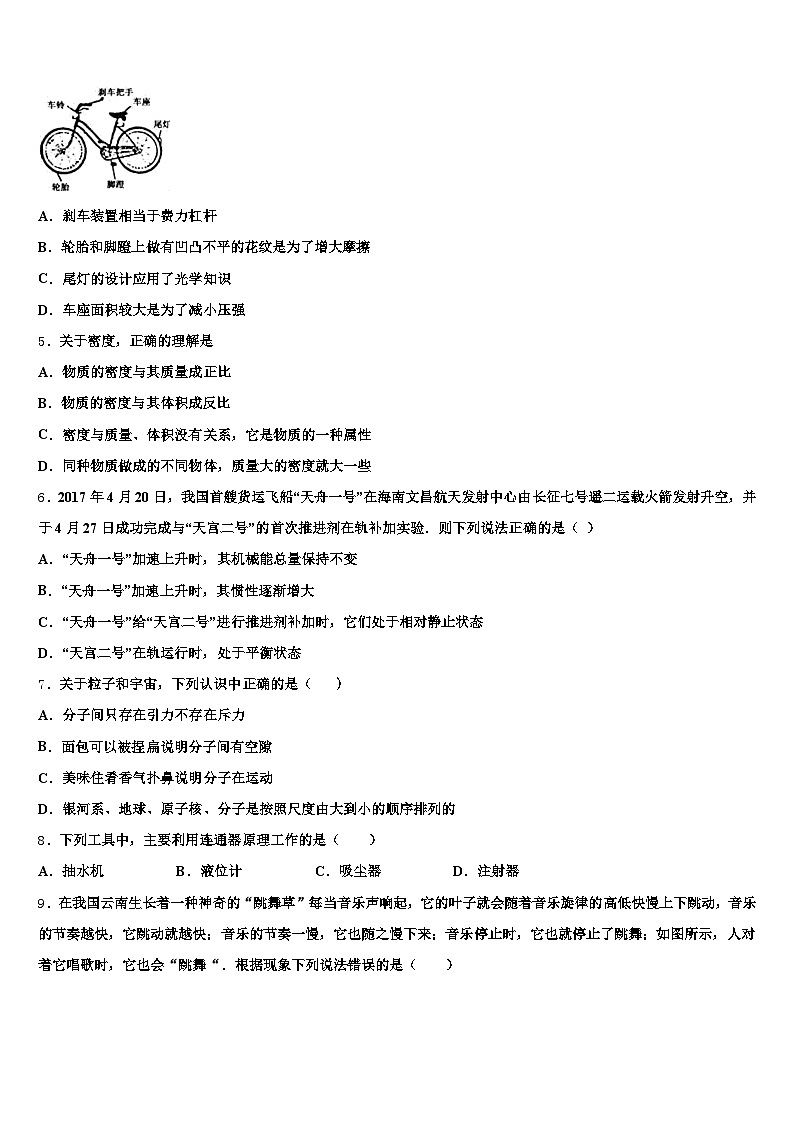

4．如图所示，从自行车的结构和使用来看，下列说法中不正确的是
A．刹车装置相当于费力杠杆
B．轮胎和脚蹬上做有凹凸不平的花纹是为了增大摩擦
C．尾灯的设计应用了光学知识
D．车座面积较大是为了减小压强
5．关于密度，正确的理解是
A．物质的密度与其质量成正比
B．物质的密度与其体积成反比
C．密度与质量、体积没有关系，它是物质的一种属性
D．同种物质做成的不同物体，质量大的密度就大一些
6．2017年4月20日，我国首艘货运飞船“天舟一号”在海南文昌航天发射中心由长征七号遥二运载火箭发射升空，并于4月27日成功完成与“天宫二号”的首次推进剂在轨补加实验．则下列说法正确的是（ ）
A．“天舟一号”加速上升时，其机械能总量保持不变
B．“天舟一号”加速上升时，其惯性逐渐增大
C．“天舟一号”给“天宫二号”进行推进剂补加时，它们处于相对静止状态
D．“天宫二号”在轨运行时，处于平衡状态
7．关于粒子和宇宙，下列认识中正确的是（ ）
A．分子间只存在引力不存在斥力
B．面包可以被捏扁说明分子间有空隙
C．美味住肴香气扑鼻说明分子在运动
D．银河系、地球、原子核、分子是按照尺度由大到小的顺序排列的
8．下列工具中，主要利用连通器原理工作的是（ ）
A．抽水机B．液位计C．吸尘器D．注射器

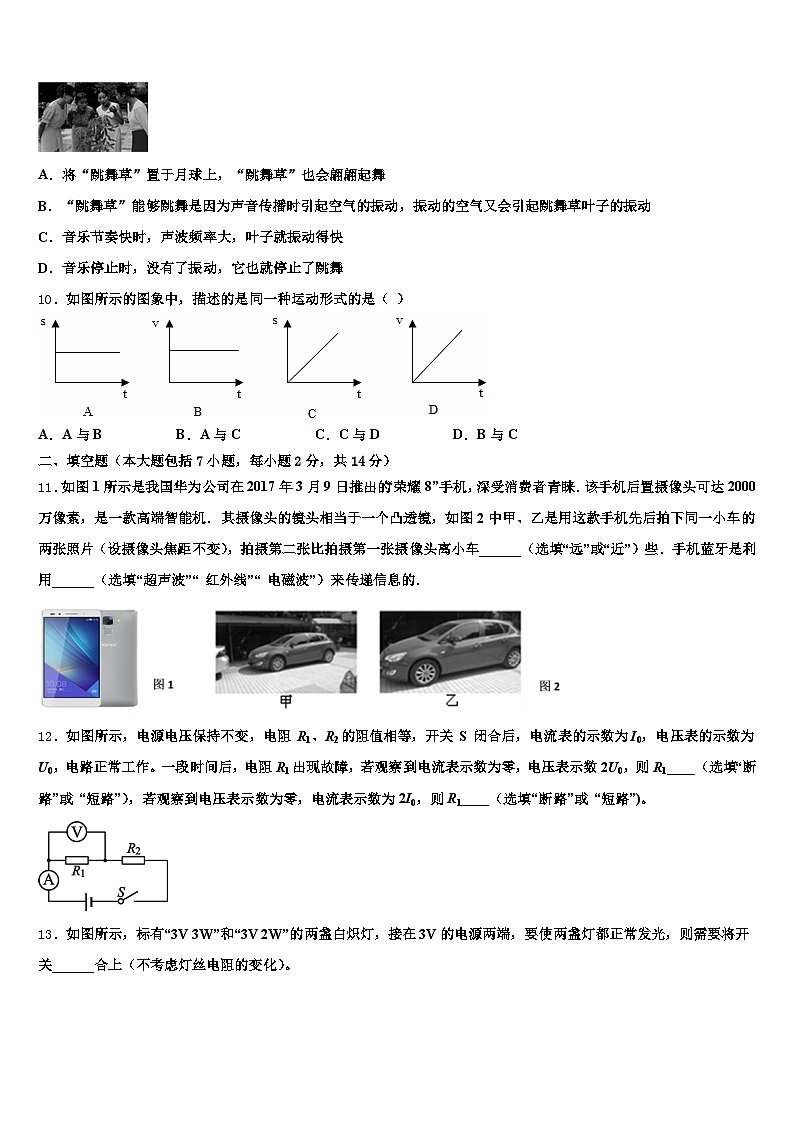

9．在我国云南生长着一种神奇的“跳舞草”每当音乐声响起，它的叶子就会随着音乐旋律的高低快慢上下跳动，音乐的节奏越快，它跳动就越快；音乐的节奏一慢，它也随之慢下来；音乐停止时，它也就停止了跳舞；如图所示，人对着它唱歌时，它也会“跳舞“．根据现象下列说法错误的是（ ）
A．将“跳舞草”置于月球上，“跳舞草”也会翩翩起舞
B．“跳舞草”能够跳舞是因为声音传播时引起空气的振动，振动的空气又会引起跳舞草叶子的振动
C．音乐节奏快时，声波频率大，叶子就振动得快
D．音乐停止时，没有了振动，它也就停止了跳舞
10．如图所示的图象中，描述的是同一种运动形式的是（ ）
A．A与BB．A与CC．C与DD．B与C
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图1所示是我国华为公司在2017年3月9日推出的“荣耀8”手机，深受消费者青睐．该手机后置摄像头可达2000万像素，是一款高端智能机．其摄像头的镜头相当于一个凸透镜，如图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车______（选填“远”或“近”）些．手机蓝牙是利用______（选填“超声波”“ 红外线”“ 电磁波”）来传递信息的．
12．如图所示，电源电压保持不变，电阻 R1、R2的阻值相等，开关 S 闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作。一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数2U0，则R1____（选填“断路”或 “短路”），若观察到电压表示数为零，电流表示数为2I0，则R1____（选填“断路”或 “短路”)。
13．如图所示，标有“3V 3W”和“3V 2W”的两盏白炽灯，接在3V的电源两端，要使两盏灯都正常发光，则需要将开关______合上（不考虑灯丝电阻的变化）。
14．如图是小刚从家中出发到达学校的s-t图象．其中一半路程步行，一半路程骑自行车（较快）．则小刚骑车是图中______（选填“OA”或“AB”）段，小刚从家中到学校的平均速度为__________ m/s．
15．水流过发动机外表时使发动机温度降低，这是通过______（选填“热传递”或“做功”）的方法减小了发动机的内能．200g的汽油完全燃烧可放出热量为______J，“若这些热量有20%被质量为100kg的铁制发动机吸收，则发动机的温度将升高_____，[已知汽油的热值，]
16．如图，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力将活塞迅速下压，筒内空气温度升高，硝化棉燃烧，筒内空气的内能改变是通过_______的方式实现的，该过程能量转化的特点与汽油机_______冲程的能量转化相同。
一单缸四冲程汽油机，飞轮转速为3000r/min，则1s对外做功_______次，若其效率为30％，消耗100g汽油可对外做功_______J。汽油机工作时，通常都用水进行冷却，这是利用了_______的特点。若冷却用水共为5kg，则水由20℃升高到100℃时吸收______J热量（q汽油=4.6×107J/kg）。
17．现用如图甲所示的装置来探究滑轮组的机械效率η与所挂物重G物的关系，改变G物，竖直向上匀速拉动弹簧测力计，计算并绘出η与G物关系如图乙所示，若不计绳重和摩擦，则：
（1）动滑轮自重是______N；
（2）当G物=4N时，重物以v=2m/s速度匀速上升，拉力F做功的功率是_______W；
（3）图乙中的曲线表明，同一滑轮组的机械效率η随所挂物重G物的增大而增大，最终______（会/不会）达到100%；仅改变图甲中的绕绳方式、重复上述实验，所得到的η-G物图线与图乙所示曲线_____（相同/不同）.
三、作图、实验与探究题（本大题包括5小题，共34分）
18．在如图中，物体A重10牛，请用力的图示法画出物体A静止时对水平面的压力F。
（_____）
19．请在图中画出AO的反射光线，并标明反射角的大小．
20．如图是探究凸透镜成像的实验。将蜡烛、透镜、光屏放在如图所示的位置时，光屏上出现了清晰的像，利用这一原理的光学仪器是______（“照相机”“投影仪”“放大镜”）；如要使光屏上的像变的更小些，可将凸透镜向______（“左”“右”）移动一段距离。
21．小华用图示器材，测量额定电压为2.5V小灯泡L的额定功率．
（1）请你用笔画线代替导线，将图中的实物图连接完整．
（_____）
（2）连好电路后闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是_______．
（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时电压表的示数为2V，为能测出小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动，直至电压表示数为_______V，此时电流表示数为0.3A，则小灯泡的额定功率是_______W．
（4）实验时小华发现电流表损坏，他在原有实验器材的基础上增加了电阻箱R（）和一个单刀双掷开关，设计了多种在不改变电路连接前提下，通过简单操作（开关S只接“a”“b”各一次）就能测出小灯泡额定功率的电路图，以下设计方案符合要求的有________．（答案不唯一）
22．如图所示是“探究不同物质吸热升温的现象”实验装置，取质量和初温都相同的 甲乙两种液体，分别倒入相同的易拉罐中，并用相同的装置加热．
（1） 组装器材时，先固定铁圈_____（选填“A”或“B”）的高度．
（2） 实验中可以通过______选填“升高的温度”或“加热时间”）来比较两种液体吸 收热量的多少．
（3） 小明设计了一个记录实验过程的表格，（a）处应填的内容是____________．
（4） 升高相同的温度，甲液体的加热时间更长，若在这两种液体中选择一种作为汽车发 动机的冷却剂，则_____液体冷却效果更好．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图是小明家的电热水壶及其铭牌，小明将该电热水壶接入家庭电路，用它来加热1.5kg水．
该电热水壶正常工作时的电流为多少？水从20℃加热到100℃吸收的热量为多少？小明烧开这壶水实际用时10min，则该电热水壶的效率为多少？
24．如图所示，定值电阻R0＝30Ω，滑动变阻器R的最大阻值为50Ω，灯泡L上标有“12V6W”的字样，忽略灯丝电阻的变化。闭合开关S、S1、S2，将滑片P移到最左端，灯泡L正常发光。求：
电源电压；灯泡L的电阻；此电路消耗的最大电功率；此电路消耗的最小电功率。：
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
A. 物块漂浮，则其重力G等于浮力．又根据阿基米德原理，其浮力等于其排开水的重力．所以物块的重力等于排开的水的重力．即若甲杯中原来装满水，将物块放入后，杯、水、物块三者的总重力与未放入物块时杯和水的总重力相等．所以甲容器对水平地面的压力与乙容器对水平地面的压力相等．故A正确，不符合题意．
B. 将物块全部压入水中时，杯中水会溢出，水面仍然是满的，即两杯中水的深度相同．所以两容器底部受到水的压强相等，则压力相等．故B正确，不符合题意．
C. 漂浮的物块，受的重力与浮力平衡，即G物=F浮．因G物=m物g=ρ物V物g，F浮=ρ水gV排，所以ρ物V物g=ρ水gV排，则V排===0.9V物，则V露=V物-V排=V物-0.9V物=0.1V物．即有总体积的十分之一露出水面．故C错误，符合题意．
D. 将物块缓慢下压至浸没的过程中，忽略水的阻力作用，则物块受力平衡，所以每一时刻物块受到向下的压力和重力之和都等于浮力，即F压+G物=F浮，压力和浮力的合力F合= F浮-F压=G物 ．G物不变，所以物块受到的压力和浮力的合力不变．故D正确，不符合题意．
2、D
【解析】
A. “探究电流跟电阻的关系”用到了控制变量法，而“伏安法测量电阻”没有用到控制变量法，故A错误；
B. “探究电流跟电阻的关系”时，使用滑动变阻器的目的都是为了控制电阻两端电压不变；而在“伏安法测量电阻”实验时，使用滑动变阻器是为了多次测量取平均值减小误差，故B错误；
C. 这是两个完全不同的实验，因此两个实验的目的完全不同，故C错误；
D. 根据课本可知，这两个实验采用了相同的电路图，故D正确．
3、D
【解析】
试题分析：由图可知，定值电阻R与滑动变阻器R1串联，电压表测量的是R两端电压，当风速变大时，活塞上方气压变小，活塞向上移动，滑动变阻器接入电路的电阻变小，电路中的总电阻变小，通过电路中电流变大，定值电阻两端电压变大，电压表（风速表）示数变大，ABC错误，D正确．故选D．
考点：电路的动态分析
4、A
【解析】
刹车装置在使用过程中，动力臂大于力臂，是省力杠杆，故A错误；
轮胎和脚蹬上做有凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦的，故B正确；
尾灯的设计是利用互成直角的平面镜，当光无论从哪个方向射过来经两次反射后总会按原方向返回，应用了光学知识，故C正确；
车座面积较大是通过增大受力面积来减小压强的，故D正确。
5、C
【解析】
AB、密度是物质的一种特性,是某种物质的质量与体积的比值,密度只与物质的种类有关,也与物质的状态有关(如水与冰的密度不同)，而与质量、体积无关；可见密度与质量和体积不成比例，是一个确定的值，故AB错误；
C. 密度与质量、体积没有关系，它是物质的一种属性，故C正确；
D. 同种物质做成的不同物体，虽然形状和体积不同，其材料相同，其密度相同，故D错误。
6、C
【解析】
A． “天舟一号”加速上升时，动能增大，同时重力势能也增大，其机械能总量增大，选项A是错误的；
B．惯性大小仅与质量有关，“天舟一号”加速上升时，质量不变，其惯性不变，选项B是错误的；
C．“天舟一号”给“天宫二号”进行推进剂补加时，它们处于相对静止状态，选项C是正确的；
D．“天宫二号”在轨运行时，运动方向发生改变，受非平衡力的作用，处于非平衡状态，选项D是错误的．
7、C
【解析】A、分子间的引力和斥力同时存在，故A错误；B、用手捏面包，面包的体积缩小了，说明力可以改变物体的形状，故B错误；C、美味佳肴，香气扑鼻，说明分子不停地做无规则运动，故C正确；D、质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核，故D错误。故选：C。
点睛：（1）物质是由分子组成的；分子在永不停息地做无规则运动；分子间存在相互作用的引力和斥力；（2）力可以使物体发生形变；（3）银河系很大，太阳系只是其中之一，地球是太阳系中一员；物体是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分。
8、B
【解析】
上端开口，下部连通的容器叫做连通器；连通器的特点是容器中的水不流动时，各个容器中液面总是相平的．
【详解】
A. 抽水机是利用大气压来工作的，不是利用连通器原理工作的．故A错误．
B. 液位计的左右两个容器上端开口，底部相连，构成了一个连通器．故B正确．
C. 水压机的基本工作原理是帕斯卡定律，不符合题意；故C错误．
D. 注射器在吸药水时，是利用外界大气压大于其内部的压强，故注射器是利用大气压强的原理工作的；故D错误．
故选B.
9、A
【解析】
A． “跳舞草”之所以能跳舞，是这种草对声波的刺激很灵敏，声音传播时引起空气的振动，月球上没有空气，故“跳舞草”不会跳舞，故A错误；
BCD．“跳舞草”之所以能跳舞，可能是这种草对声波的刺激很灵敏，声音传播时引起空气的振动，空气的振动又会引起草叶的振动，音乐节奏快时，声波频率高，叶子振动的就快；反之，则慢，音乐一旦停止，没有了振动，“跳舞草”也就停止了振动，故BCD正确；
故选A。
10、D
【解析】
本题考查通过图象表示匀速直线运动的特点．
【详解】
如果是s﹣t图象，则横轴表示时间，纵轴表示距离，因速度不变，s与t成正比，所以图象是过点O的射线，如图C；
如果是v﹣t图象，则横轴表示时间，纵轴表示速度，因速度不变，所以图象是平行于横轴的射线，如图B．
故选D．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、近 电磁波
【解析】
摄像头的镜头相当于凸透镜，时，凸透镜成倒立、缩小的实像．分析比较甲、乙两图，汽车的像越来越大，即物距越来越小，所以拍摄第二张比拍摄第一张摄像头离小车近．
手机蓝牙是一种短距离的无线通信技术，所以是利用电磁波来传递信息的．
12、断路 短路
【解析】
电流表示数为零，说明电路故障为断路，电压表示数变大，说明电压表的正负接线柱与电源两极相连，因此电路故障为R1断路；电流表示数变大，由欧姆定律可知，在电源电压一定的情况下，电路总电阻减小，因此电路故障为短路，电压表示数为0，因此电压表测量的用电器发生短路，即R1短路。
13、S1和S2
【解析】
由两灯泡的铭牌可知，它们的额定电压相等，由P=UI可得，两灯泡的额定电流不相等，因并联电路中各支路的电压相等，所以，要使两灯都能在闭合开关后正常发光，则两灯泡应采用并联，由电路图可知，应闭合S1和S2。
14、OA 2.4
【解析】
OA段的速度为：
；
AB段的速度为：
；
，∴小刚骑车是图中的OA段；全程的平均速度为：
15、热传递 40
【解析】
水流过发动机外表时，热量从高温的发动机传递给低温的水，这是通过热传递的方式改变发动机的内能；200g的汽油完全燃烧放出的热量：；根据可知
16、做功 压缩 25 1.38×106 水的比热容大 1.68×106
【解析】
（1）在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力迅速向下压活塞，看到的现象是硝化棉燃烧起来；说明对筒内气体做功，使空气的内能增大，温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相似；
（2）已知飞轮转速为3000r/min=50r/s，一个工作循环活塞往复2次，曲轴转动2周，对外做功1次，故该汽油机1s内对外做功25次；汽油燃烧放出的热量：Q=mq=0.1kg×4.6×107J/kg=4.6×106J，汽油机对外做的功为：W=4.6×106J×30%=1.38×106J；
（3）由于水的比热容大，质量相同的水和其它物质相比，升高相同的温度，水吸热多，冷却效果好，所以，汽油机工作时，通常都用水进行冷却；水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×5kg×（100℃-20℃）=1.68×106J。
17、2N12W不会相同
【解析】
(1)滑轮组的效率：
η===
由图像可知当G物=8N时，η=80，则
G动=2N，
（2）拉力
F=（G物动）=（4N2N）=N,
绳端速度
v=3v物=32m/s=6m/s
拉力F做功的功率：
P=Fv=2N6m/s=12W,
(3)同一滑轮组的机械效率η随所挂物重G物的增大而增大，但由于额外功不可能为0，最终机械效率小于100，仅改变图甲中的绕绳方式、重复上述实验，不计绳重和摩擦，动滑轮重力不变，机械效率随所挂物重G物的变化相同，故所得到的η-G物图线与图乙所示曲线相同．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
物体A静止在水平面上时，压力的大小等于重力，方向垂直于接触面向下，作用点在接触面上。选取标度为5N，过压力的作用点沿垂直于接触面向下的方向画一条有向线段，使线段长度为标度的2倍，如图：
19、
【解析】
试题分析：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．从图中可知入射角是60°，因为入射角等于反射角，所以反射角也为60°．过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，并标出反射角等于60°．
考点：本题考查作光的反射光路图
点评：解决本题的关键是熟知光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念．
20、照相机 右
【解析】
烛焰到凸透镜的距离是物距，光屏到凸透镜的距离是像距。由图知道，物距大于像距，由凸透镜成像规律知道，此时成倒立、缩小的实像，应用于照相机； 要使光屏上的像变的更小，应增大物距，减小像距，凸透镜要向右移动。
21、 灯泡断路 B 2.5 0.75 A、D
【解析】
(1)测小灯泡的电功率实验中电流表、滑动变阻器、灯泡应串联，且滑动变阻器一上一下接，2.5V小灯泡正常工作电流应小于0.6A，所以电流表使用0−0.6A量程，如图所示：
(2)灯泡不亮，电流表无示数，说明某处发生了断路，电压表示数接近电源电压，说明与电压表并联的灯泡出现了断路，（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时电压表的示数为2V，为能测出小灯泡的额定功率，应将滑片P向B端移动，直至电压表示数为2.5V，此时电流表示数为0.3A， 所以灯泡的额定功率P＝UI＝2.5V×0.3A＝0.75W. （4）实验时小华发现电流表损坏，他在原有实验器材的基础上增加了电阻箱R和一个单刀双掷开关，设计了多种在不改变电路连接前提下，通过简单操作（开关S只接“a”“b”各一次）就能测出小灯泡额定功率的电路图，分析A图可知，开关S先接a，调节滑动变阻器使电压表示数为2.5V，再将开关S先接b，调节电阻箱使电压表示数仍为2.5V，此时变阻箱等效替代小灯泡，由此求出电阻箱的电流即为灯泡的电流，故A设计方案符合要求；B. 开关S先接a，电压表测电阻箱的电压，再将开关S先接b，电压表测电阻箱和灯泡的总电压，不能测使小灯泡正常发光的电压，故B设计方案不符合要求；C. 开关S先接b，再将开关S先接a，电压表反偏，故C设计方案不符合要求；D. 开关S先接a，调节滑动变阻器使电压表示数为2.5V，再将开关S先接b，测出电阻箱和灯泡的总电压，从而求出电阻箱的电压，根据欧姆定律即可求出电路中的电流，故 D设计方案符合要求．故选AD.
点睛：（1）本实验中电流表、滑动变阻器、灯泡应串联，滑动变阻器一上一下接；（2）电压表有示数，说明与电压表两接线柱连接的电路是通路，电流表无示数，说明电路断路，据此分析故障的可能原因；（3）根据P＝UI计算小灯泡的额定功率．（4）逐个分析电路，找出符合要求的设计方案．
22、B 加热时间 液体温度 T/℃ 甲
【解析】
（1）“探究不同物质吸热升温的现象”实验装置，根据先下后上的原则，所以先固定下边的B铁圈；
（2）用相同的装置加热，加热相同的时间，放出的热量就是相等的，甲和乙吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的；
（3）“探究不同物质吸热升温的现象”实验中，质量初温都相同的甲乙两种液体，随加热时间的变化，不同物质吸热温度变化情况，所以应填液体温度T/．
（4） 升高相同的温度，甲液体的加热时间更长，说明甲的温度变化较慢，比热容大，所以甲乙升高相同的温度，甲吸收的热量更多．所以用甲做冷却剂效果更好．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）5A；（2）5.04×105J；（3）76.4%
【解析】
（1）电热水壶正常工作时的电流：I==5A；
（2）水从20℃加热到100℃吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×1.5kg×（100℃-20℃）=5.04×105J；
（3）电热壶正常工作时的功率为1100W，正常工作10min将水烧开，则电热水壶消耗的电能：W=Pt=1100W×10×60s=6.6×105J，电热水壶的效率：η=≈76.4%．
答：（1）该电热水壶正常工作时的电流为5A；
（2）水从20℃加热到100℃吸收的热量为5.04×105J；
（3）该电热水壶的效率为76.4%．
24、（1）12V（2）24Ω（3）10.8W（4）1.8W
【解析】
（1）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，因并联电路中各支路两端的电压相等，且此时灯泡L正常发光，所以电源的电压U＝UL＝12V；
（2）由 可得，灯泡L的电阻： ；
（3）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，此时电路的总电阻最小，电路的总功率最大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以电路的总电阻： ，此电路消耗的最大电功率 ；
（4）当闭合S、S1，断开S2，将滑片P移动最右端时，R0与R的最大阻值串联，此时电路的总电阻最大，电路消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以此电路消耗的最小电功率：.
加热时间/s
0
1
2
3
4
（a）
甲
乙
