洛阳市2025-2026学年中考物理押题卷（含答案解析）

这是一份洛阳市2025-2026学年中考物理押题卷（含答案解析），共19页。试卷主要包含了下列现象属于光的反射现象的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）

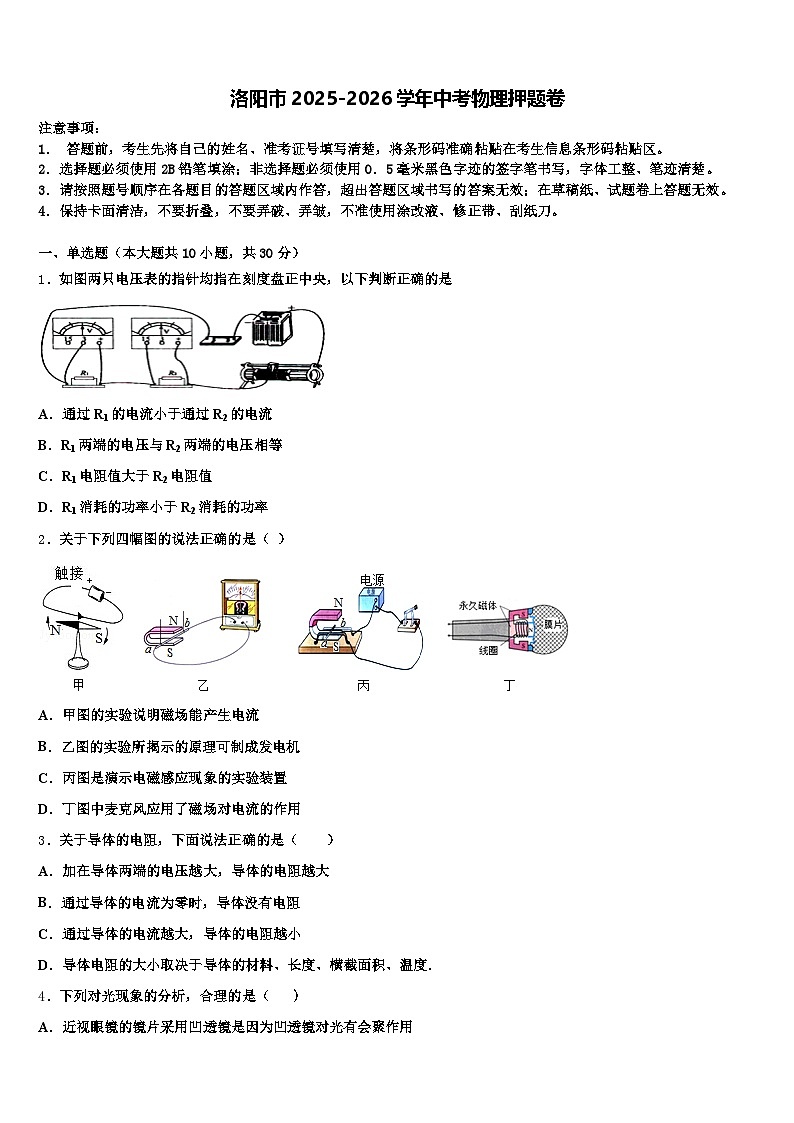

1．如图两只电压表的指针均指在刻度盘正中央，以下判断正确的是
A．通过R1的电流小于通过R2的电流
B．R1两端的电压与R2两端的电压相等
C．R1电阻值大于R2电阻值
D．R1消耗的功率小于R2消耗的功率
2．关于下列四幅图的说法正确的是（ ）
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
3．关于导体的电阻，下面说法正确的是（ ）
A．加在导体两端的电压越大，导体的电阻越大
B．通过导体的电流为零时，导体没有电阻
C．通过导体的电流越大，导体的电阻越小
D．导体电阻的大小取决于导体的材料、长度、横截面积、温度．
4．下列对光现象的分析，合理的是（ ）
A．近视眼镜的镜片采用凹透镜是因为凹透镜对光有会聚作用
B．眼睛能看见物体是因为眼睛发出的光到达了该物体
C．兴隆湖中出现科学城建筑的倒影是因为光从空气进入了水
D．雨后天空出现彩虹是因为水珠对不同颜色的光折射程度不同

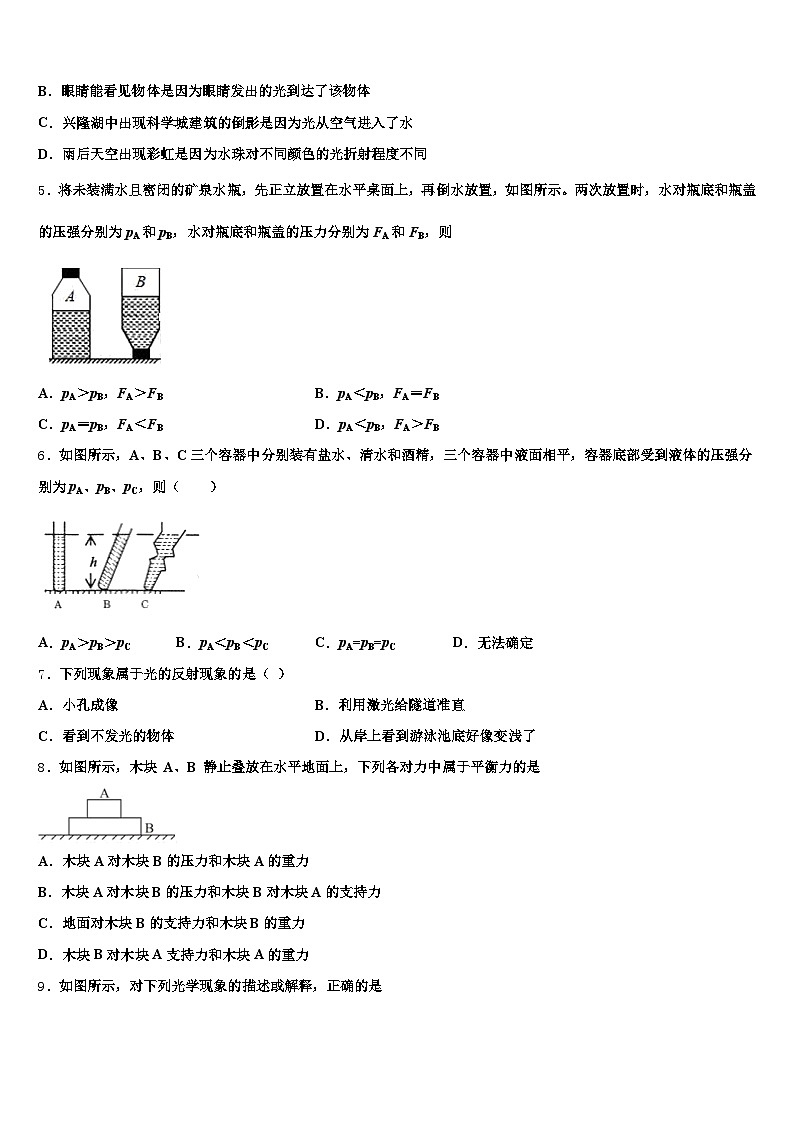

5．将未装满水且密闭的矿泉水瓶，先正立放置在水平桌面上，再倒水放置，如图所示。两次放置时，水对瓶底和瓶盖的压强分别为pA和pB，水对瓶底和瓶盖的压力分别为FA和FB，则
A．pA＞pB，FA＞FBB．pA＜pB，FA＝FB
C．pA＝pB，FA＜FBD．pA＜pB，FA＞FB
6．如图所示，A、B、C三个容器中分别装有盐水、清水和酒精，三个容器中液面相平，容器底部受到液体的压强分别为pA、pB、pC，则（ ）
A．pA＞pB＞pC B．pA＜pB＜pC C．pA=pB=pC D．无法确定
7．下列现象属于光的反射现象的是（ ）
A．小孔成像B．利用激光给隧道准直
C．看到不发光的物体D．从岸上看到游泳池底好像变浅了
8．如图所示，木块 A、B 静止叠放在水平地面上，下列各对力中属于平衡力的是
A．木块A对木块B的压力和木块A的重力
B．木块A对木块B的压力和木块B对木块A的支持力
C．地面对木块B的支持力和木块B的重力
D．木块B对木块A支持力和木块A的重力

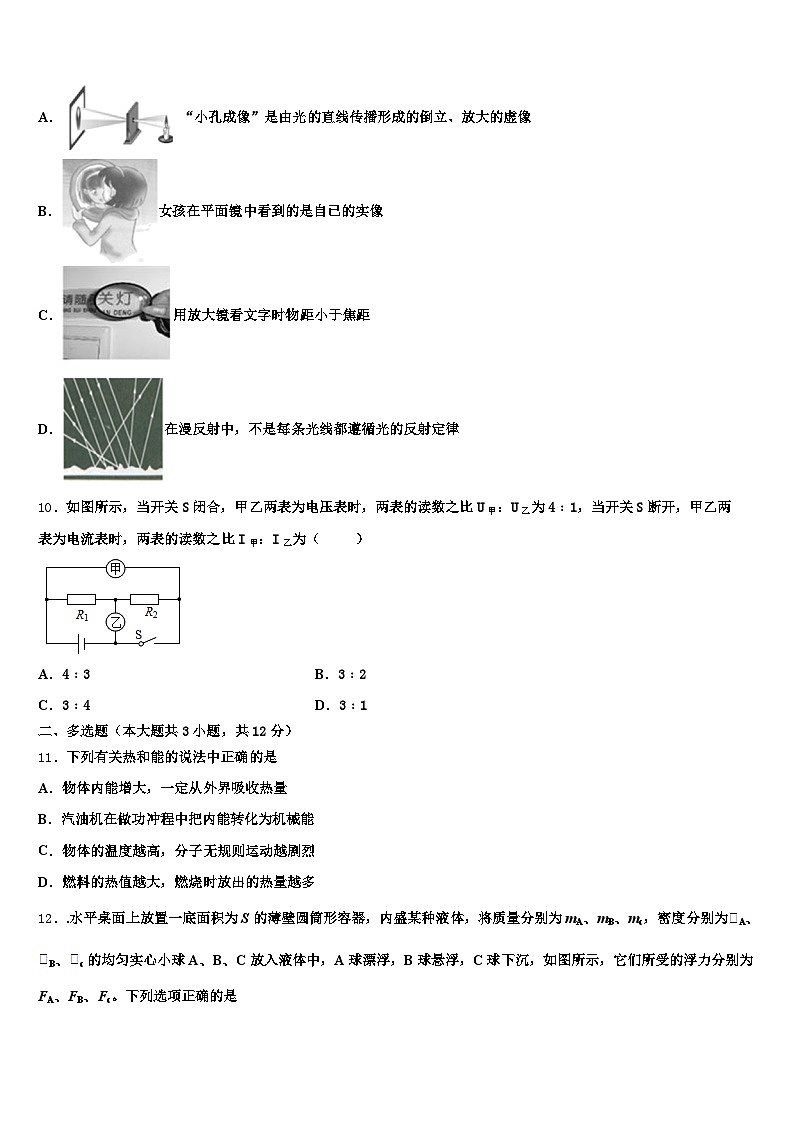

9．如图所示，对下列光学现象的描述或解释，正确的是
A． “小孔成像”是由光的直线传播形成的倒立、放大的虚像
B．女孩在平面镜中看到的是自已的实像
C．用放大镜看文字时物距小于焦距
D．在漫反射中，不是每条光线都遵循光的反射定律
10．如图所示，当开关S闭合，甲乙两表为电压表时，两表的读数之比U甲：U乙为4﹕1，当开关S断开，甲乙两表为电流表时，两表的读数之比I甲：I乙为（ ）
A．4﹕3B．3﹕2
C．3﹕4 D．3﹕1
二、多选题（本大题共3小题，共12分）
11．下列有关热和能的说法中正确的是
A．物体内能增大，一定从外界吸收热量
B．汽油机在做功冲程中把内能转化为机械能
C．物体的温度越高，分子无规则运动越剧烈
D．燃料的热值越大，燃烧时放出的热量越多
12．.水平桌面上放置一底面积为S的薄壁圆筒形容器，内盛某种液体，将质量分别为mA、mB、mc，密度分别为A、B、c的均匀实心小球A、B、C放入液体中，A球漂浮，B球悬浮，C球下沉，如图所示，它们所受的浮力分别为FA、FB、Fc。下列选项正确的是
A．若mA = mB = mc，则FA = FB > Fc
B．将C球截去部分后，剩余部分可能上浮
C．只取出A球，容器中液面的高度降低了
D．三球放入液体前后，液体对容器底部的压强变化了
13．如图，在一辆匀速向右直线运动的车上，乘客将一只小球竖直向上抛出，A点为上升过程中的一点，B点为最高点，忽略空气阻力，则下列说法正确的是
A．以人为参照物，如果小球向上运动到A点，一切外力突然消失，则小球将继续向上运动
B．上升过程中，小球的动能减小，重力势能增加
C．上升过程中，小球的机械能守恒，小球在B点受到平衡力的作用
D．最终小球落回人手中的速度大小与抛出时的速度大小相等
三、填空题（本大题共5小题，共10分）
14．小石块A挂在弹簧测力计下稳定时读数为F1，将小石块A缓慢浸没在装有密度为ρ的液体的圆柱形容器中（A与容器底未接触），稳定时读数为F2，则小石块受到液体的浮力大小为_____；排开液体的重力为_____，排开液体的体积为_____。若把该小石块浸没在装有水的容器中，发现弹簧测力计读数F3小于F2，则水的密度ρ0_____ρ（选填“＞”、“＝”或“＜”）。
15．一款智能感应小夜灯（如图甲所示）在感应模式工作时，通过内置的光和_______（选填“红外线”或“紫外线”）人体传感器的双重感应，自动实现点亮或熄灭．底座与灯球之间（如图乙所示）通过_______（选填“同名”或“异名”）磁极间的磁力吸附，可实现分离式设计．该灯正常发光时的功率为2W，充满一次电储存0.04kW·h的电能可供它正常发光_______h．
16．2019年4月24日是第四个中国航天日，中国载人航天庆祝2019年“中国航天日”主题活动23日在京举行。截止到现在，中国的神州飞船已发射到了十一号，载人飞船完成各项任务后，返回舱进入大气层将通过一段黑障区，这一段时间飞船将“烧成”一个大火球，而飞船内的宇航员和设备则安然无恙。在返回的过程中，飞船相对于地面是______的，飞船“燃烧”是通过______的方式改变其内能的，飞船外壳上的烧蚀层先熔化后汽化，_____了大量的热从而保护了飞船。
17．阳春三月，高邮油菜花盛开，吸引了无数游客．
（1）游客漫步在花海中，穿行于河道间，田埂上“香气袭人知昼暖”，这是因为分子运动的剧烈程度与____________有关．
（2）高楼下“满城尽带黄金甲”，这是因为太阳光照射在油菜花上发生了____________（选填“镜面反射”或“漫反射”）．
18．如图所示，某人用12 N的力沿水平方向向右拉一根轻质弹簧，弹簧对手的拉力______(填“大于”“小于”或“等于”)12 N，手受到的拉力的施力物体是________.
四、计算题（本大题共3小题，共29分）
19．如图，某品牌太阳能汽车在景区接送游客。
车轮与地面的总接触面积为200cm2，该汽车对水平地面的压强2.5×105 Pa，求该车对地面的压力多大？某次运送游客时，该车以18 km/h的速度在水平路面上匀速行驶3.6 km，此时该车的输出功率为800 W。则此过程中该车受到的阻力多大？牵引力所做的功多大？
20．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：
（1）1h轿车发动机所做的功。
（2）该轿车静止时对水平路面的压强。
（3）若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
21．如图甲所示，灯L的额定电压为12V，其I-U图像如图乙所示，定值电阻R0的阻值为20Ω，滑动变阻器上标有“100Ω 1A”．
（1）开关都闭合，灯L正常发光，电流表、电压表的量程分别为0～0.6A，0～15V．求灯正常发光的电阻及滑动变阻器连入电路的阻值范围．
（2）闭合S，断开S1、S2，将电源换成一个可调电压的电源，电流表、电压表量程分别为0～0.6A，0～3V，其他部分电路连接不变．调节R使电流表和电压表先后均能达到满偏，且电路正常工作．求可调电源电压的取值范围．
五、作图题（本大题共2小题，共4分）
22．在图中画出人对竖直墙壁压力的示意图。
（______）
23．如图所示，水面上方有一发光点A1，水中另有一发光点A1．人在空气中看到A1在水中的位置就是A1在水中的像A的位置，请画出：
A1发出的光经水面反射进入人眼的光路图；A1发出的光进入人眼的光路图．
六、实验探究题（本大题共3小题，共15分）
24．在“测量物质的密度”实验中：
（1）用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为________g．
（2）用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为________cm3 ．
（3）计算出金属块密度ρ=________g/cm3 ．
25．在小明“测量小灯泡的电功率”的实验中，有如下器材：电源为两节新的干电池，小灯泡额定电压为2.5Ⅴ，阻值约为10Ω，滑动变阻器上标有“20Ω1A”字样．
（1）请你在图甲中用笔画线代替导线帮助小明完成电路连接（要求导线不得交叉）；
（______）
（2）连接电路时，小明应让开关处于_____状态，滑动变阻器的滑片置于_____端（填“A”或“B”）；
（3）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡处_____（选填“短路”或“断路”）；
（4）排除故障后，闭合开关，调节滑动变阻器，使小灯泡正常发光，电流表示数如图乙所示，此时通过小灯泡的电流是_____A，则小灯泡的额定功率是_____W；
（5）请你判断：小明能否求小灯泡在2V、2.5V和3V时对应的电功率的平均值，_____（选填“能”或“不能”），原因是_____．
26．小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
请你用笔画线代替导线，根据图所示的电路图，将图所示实物图连接完整。_______若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的 _____．(选填“A、B”或“C、D”)接线柱接入了电路。小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P向______(选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处。小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越_____。用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似。小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了________对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。"你认为这种说法______(选填“正确”或“错误”)。
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
试题分析：由电路图可知，R1与R2串联，滑动变阻器串联，两电压表分别测R1、R2两端的电压；
（1）根据串联电路的电流关系可知通过两电阻的电流关系；
（2）根据图象可知两电压表的量程不同，但指针的位置相同，据此可知它们的电压关系；
（3）根据欧姆定律可知两电阻的阻值关系；
（4）根据P=UI可知它们消耗的功率关系．
解：A、因R1与R2串联，所以通过R1的电流等于通过R2的电流，故A选项不正确；
B、因两电压表的指针位置相同，但R2两端电压表的量程比R1两端的量程大，所以R1两端的电压小于R2两端的电压，故B选项不正确；
C、根据R=可知，R1电阻值小于R2电阻值，故C选项不正确；
D、根据P=UI可知，R1消耗的功率小于R2消耗的功率，故D选项正确．
故选D．
【点评】本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是根据图象得出两电压表示数之间的关系．
2、B
【解析】
试题分析：A、认识奥斯特实验，知道奥斯特实验证实了通电直导线周围存在磁场．即电流的磁效应．
B、掌握电磁感应现象及实验，知道在此实验中让闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．
C、掌握磁场对电流的作用实验，知道在此实验中，通电导体在磁场中受到力的作用．
D、要解决此题，需要知道动感线圈式话筒是根据电磁感应现象工作的．
解：A、图甲是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误，不符合题意．
B、图乙是电磁感应实验，根据此原理可以制成发电机；所以B说法正确，符合题意．
C、图丙是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以C说法错误，不符合题意．
D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音．动圈式话筒是根据电磁感应原理工作的；所以D说法错误，不符合题意．
故选B．
点评：此题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及结论，并且要找出其不同进行区分．
3、D
【解析】
D．导体的电阻是导体本身的属性，由导体的材料、长度、横截面积、温度决定，故D正确；
ABC．导体的电阻与导体两端的电压、通过的电流无关，故ABC错误；
故选D。
4、D
【解析】
近视眼镜的镜片是凹透镜，因为凹透镜对光有发散作用，故A错误；眼睛能够看到周围的物体，是因为物体发出的光或物体反射的光线射入了人的眼睛，眼睛不是光源，是不会发光，故B错误；兴隆湖中出现科学城建筑的倒影是平面镜成像，是由光的反射形成的，故C错误；雨过天晴在天空出现彩虹，是太阳光通过悬浮在空气中细小的水珠折射而成的，因为水珠对不同颜色的光折射程度不同，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D正确，故选D。
本题考查的是生活中常见的光学现象，要求学生能利用物理知识解释现象，体现了生活处处是物理的理念。
5、D
【解析】
不论正放还是倒放，瓶子中装的都是水，由图可知，倒放时瓶中水的深度较大，根据p＝ρgh可知，水对瓶盖的压强较大，即pB＞pA；
正放时，瓶子中的水柱是粗细相同的，瓶子底部受到的压力等于瓶中水的重力；倒放时，瓶子中的水柱上面粗，下面细，一部分水压的是瓶子的侧壁，瓶盖受到的压力小于瓶中水的重力；瓶中水的重力是一定的，所以正放时水对瓶底的压力大于倒放时水对瓶盖的压力，即FA＞FB。
6、A
【解析】
由图知，三容器内液体深度：hA =hB=hC，根据p=ρgh，ρ盐水＞ρ清水＞ρ酒精，所以pA＞pB＞pC，故选A．
7、C
【解析】
根据题中“下列现象属于光的反射现象的是”可知，本题考查对光的反射现象的认识。光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，像平面镜成像、看到不发光的物体等都属于光的反射现象。根据光的反射的概念，结合生活中的光现象进行分析判断。
【详解】
A、小孔成像是光在同一均匀介质中沿直线传播形成的。故A不符合题意。
B、利用激光给隧道准直是光的直线传播的应用，故B不符合题意。
C、能看到不发光的物体，是不发光的物体反射的光进入了人的眼睛，属于光的反射。故C符合题意。
D、池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，属于光的折射现象，故D不符合题意。
8、D
【解析】
A. 木块A对木块B的压力和木块A的重力，没有作用在同一物体上，且方向相同，不是平衡力；B. 木块A对木块B的压力和木块B对木块A的支持力，是相互作用力，不是平衡力；C. 地面对木块B的支持力和木块B的重力，大小不相等，地面对木块B的支持力等于A和B的总重力，不是平衡力；D. 木块A静止，木块B对木块A支持力和木块A的重力平衡，是一对平衡力。故选D.
9、C
【解析】
A．小孔成像实验，在光屏上能接收到倒立，放大、等大或缩小的实像，故A错误；
B．在平面镜中看到的是自己的虚像，故B错误；
C．当物距小于焦距时，凸透镜成正立、放大的虚像，放大镜就是利用该原理工作的，故C正确；
D．在漫反射中，每条光线都遵循光的反射定律，故D错误．
10、C
【解析】
若甲、乙均为电压表时，闭合开关S，R1和R2串联，甲表测量路端总电压U，乙表测量电阻R2两端电压U2，即
U=U甲，
U2=U乙，
根据题中U甲:U乙=4:1得：
U:U2=4:1……①，
根据串联电路电压规律可知：
U=U1+U2……②，
联立①②得：
U1:U2=3:1，
根据串联电路电流规律及欧姆定律可知：
U1:R1=U2:R2，
则
R1:R2=U1:U2=3:1；
若甲、乙均为电流表时，断开开关S，R1和R2并联，甲表测量R2所在之路路电流I2，乙表测量干路总电流I，即
I2=I甲，
I=I乙，
根据并联电路电压规律及欧姆定律可知：
I1 R1 = I2R2
则
I1:I2=R2:R1=1:3……③，
根据并联电路电流规律可知：
I=I1+I2……④，
联立③④得：
I:I2=4:3，
则
I甲:I乙=3:4，
故选C。
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A、物体内能增大，可能是从外界吸收热量，也可能是外界物体对它做了功，故A错误；
B、汽油机在做功冲程中消耗内能，产生机械能，故是将内能转化为机械能的过程，故B正确；
C、物体的温度越高，分子无规则运动越剧烈，故C正确；
D、燃料燃烧释放的热量的多少与燃料的质量、热值两个因素有关，故D错误；
12、ACD
【解析】分析：A、知道A球漂浮、B球悬浮（三球的质量相等、重力相等），根据物体的浮沉条件来判断；
B、C球下沉，可知C球密度大于液体密度，从而进行判断；
C、取出A球，排开水的体积减小；
D、三球放入液体前后，液体的深度变化了，所以压强变化。
解答：A、由题知，三球的质量相等、重力相等，A球漂浮，B球悬浮，受到的浮力相等，C球下沉，浮力小于重力，所以，故A正确；
B、C球下沉，可知C球密度大于液体密度，将C球截去部分后，剩余部分密度不变，还是大于液体密度，所以下沉，故B错误；
C、取出A球，排开水的体积减小了，所以容器中液面的高度降低了，故C正确；
D、三球放入液体前后，液体的深度变化了，所以压强变化了，正确。
故选：ACD。
【点睛】本题综合考查了学生对阿基米德原理、物体的浮沉条件的掌握和运用，灵活运用物体漂浮（F浮=G）、悬浮（F浮=G、ρ液=ρ）、沉底（F浮＜G、ρ液＜ρ）的特点是本题的关键。
13、ABD
【解析】
A. 小球向上运动到达A点时，一切外力突然消失，根据牛顿第一定律，则此后小球将向上做匀速直线运动，故A正确；
B. 上升过程中，小球质量不变速度减小，因此小球的动能减小，同时高度增加，所以重力势能增加，故B正确；
C. 上升过程中动能转化为重力势能机械能守恒，但小球在B点只受到重力的作用不是平衡力，故C错误；
D. 根据机械能守恒原理，小球回到手中时动能等于抛出时的动能，质量不变，因此最终小球落回人手中的速度大小与抛出时的速度大小相等，故D正确。
三、填空题（本大题共5小题，共10分）
14、F1﹣F2 F1﹣F2 ＞
【解析】
由图可知，石块在液体中所受到的浮力：
F浮＝G﹣F示＝F1﹣F2，
排开液体重：
G排＝F浮＝F1﹣F2，
∵F浮＝ρV排g，
排开液体的体积：
V排＝=，
若把该小石块浸没在装有水的容器中，发现弹簧测力计读数F3小于F2，
∵F浮＝G﹣F示，
∴在水中受到的浮力：
F浮′＞F浮，
∵F浮＝ρ液V排g，排开液体的体积相同，
∴ρ0＞ρ。
15、红外线 异名 20
【解析】
感应小夜灯在感应模式工作时，通过内置的光和红外线人体传感器的双重感应，自动实现点亮或熄灭，红外线属于电磁波的一种，电磁波的传播速度是3×108m/s，它在生活中应用很广，同名磁极排斥，异名磁极吸引，根据磁极间相互作用底座与灯球之间通过异名磁极间的磁力吸附，可实现分离式设计；由 可得正常发光时间：.
16、运动 做功 吸收
【解析】
返回舱在返回的过程中，相对于地面的距离越来越近，因此飞船相对于地面是运动的，进入大气层，克服摩擦做功，使返回舱的内能增加、温度升高，为了保护返回舱，在外壳上有一层烧蚀层，先熔化后汽化，从飞船上吸收了大量的热，从而保护了飞船。
17、温度 漫反射
【解析】
（1）游客漫步在花海中，穿行于河道间，田埂上“香气袭人知昼暖”，是菜花的香味分子不停地做无规则的运动，运动到空气中被人们闻到了香味，这种现象叫扩散现象．温度越高，分子运动越剧烈，所以天气晴暖，香气更浓
（2）我们能从各个不同的角度欣赏油菜花，说明反射光线向各个方向的都有，是发生了漫反射现象；
18、等于 弹簧
【解析】
[1][2]题中手对弹簧的拉力与弹簧对手的拉力是一对相互作用力，大小相等，故弹簧对手的拉力等于12N，手受到的拉力是弹簧发生弹性形变产生的，其施力物体是弹簧．
四、计算题（本大题共3小题，共29分）
19、（1）5×103N（2）160N；5.76×105J
【解析】
（1）根据得车对地面的压力：
F=pS=2.5×105Pa×2×10-2m2=5×103N；
（2）汽车速度v=18km/h=5m/s，
根据P=Fv得牵引力为：
；
车匀速运动时受到的阻力与牵引力是一对平衡力，故阻力为：
f=F=160N；
牵引力做功：W=Fs=160N×3600m=5.76×105J。
20、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。
21、（1）40Ω；40Ω-100Ω；（2）12V-15V
【解析】
（1）开关都闭合时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源的电压U=UL=12V，由图乙可知，通过灯L的电流IL=0.3A，灯正常发光的电阻：RL==40Ω，因并联电路中干路电流等于各支路电流之和，所以，当电流表的示数I=0.6A时，通过变阻器R的最大电流：IR=I-IL=0.6A-0.3A=0.3A，此时滑动变阻器接入电路中的电阻最小，则R小= =40Ω，又因滑动变阻器接入电路中的电阻越大时，通过R的电流越小，电路的总电流越小，所以，滑动变阻器接入电路中的最大阻值为100Ω，则滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）闭合S，断开S1、S2时，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，调节R使电流表、电压表先后达到满偏，且电路正常工作：当变阻器接入电路中电阻为0，且电流表满偏时，电源电压最小，由欧姆定律得到U小=I满R0=0.6A×20Ω=12V；电压表最大示数为3V，当变阻器最大电阻连入电路时，电路的电流为：I小=，当电压表达到满偏时，根据串联电路电压的规律和欧姆定律有：U电=U满+U0=3V+×20Ω=3.6V，此时电流表不能达到满偏，3.6V舍去；当电压表达到满偏且电流表也能达到满偏时，电源电压最大，根据串联电路电压的规律和欧姆定律有，U大=U满+U0=U满+I满R0=3V+0.6A×20Ω=15V，因题中要求两个电表先后均能达到满偏，故最大电压应小于15V，故可调电源电压的取值范围为：12V≤U＜15V．
答：（1）灯正常发光的电阻及滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）调节R使电流表和电压表先后均能达到满偏，且电路正常工作．可调电源电压的取值范围为12V≤U＜15V．
五、作图题（本大题共2小题，共4分）
22、
【解析】
人对墙壁的压力为F，水平向右，作用点在墙上，示意图如图所示：
23、如下图所示
【解析】
（1）水面相当于平面镜，根据平面镜成像的特点，作出A1关于水面的像点A1’，连接A1’与人眼，交于水面于O点，过O点作垂直水面的法线，则A1O为入射光线，O点到人眼为反射光线．
（1）人在空气中看到A1在水中的位置就是A1在水中的像的位置A1’，A1到O点为入射光线，O点到人眼为折射光线，
光路图如下：
六、实验探究题（本大题共3小题，共15分）
24、27 10 2.7
【解析】
（1）甲图中天平游码标尺的分度值为0.2g，则金属块质量为砝码的20g加5g再加游码的2g，即m=27g．
（2）乙图中量筒分度值为2mL，则凹液面读数为10mL，所以金属块体积V=10mL-20mL=10mL=10cm1．
（1）计算出金属块密度ρ===2.7g/cm1．
25、断开B小灯泡处断路不能小灯泡的功率与其两端的电压有关，不同电压下，小灯泡的实际功率不同
【解析】
(1)电路图如图示．
（2）为保护电路，连接电路时，小明应让开关处于断开状态，滑动变阻器的滑片置于最大值即B端； (3)电流表无示数，说明电路断路；小灯泡不亮，电压表有示数，说明电路故障可能是小灯泡处断路．(4)电流表量程是0.6A，最小分度值是0.02A，由图可知电流表示数是0.28A.灯泡的额定电压U＝2.5V，则灯泡的额定功率P＝UI＝2.5V×0.28A＝0.7W.(5)小灯泡的功率与其两端的电压有关，不同电压下，小灯泡的实际功率不同，因此不能求平均值．
（1）连接电路时要注意滑动变阻器的连接，接线柱要用一上一下．（2）为保护电路，连接电路时，小明应让开关处于断开状态，滑动变阻器的滑片置于最大值处；（3）电流表无示数，说明电路断路；小灯泡不亮，电压表有示数，说明断路位置在小灯泡处．（4）对电流表读数，先确定电流表的量程，最小分度值，然后再根据图示读数．已知额定电压U，根据公式P＝UI求出灯泡的额定功率．（5）测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性．
26、 A、B A 电流/A 大 电压 温度 正确
【解析】
（1）电流表选择0～0.6A，电流表串联在电路中．滑动变阻器已经选择下面接线柱，上面任意选择一个接线柱，滑动变阻器串联在电路中。所以，电流表的“0.6”接线柱与滑动变阻器C（或D）相连，电压表的“-”接线柱与灯泡左端相连．如图：
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的下面两个接线柱接入了电路，此时电阻最大，所以灯L1几乎不发光；
（3）①闭合开关，要使灯L1发光，滑动变阻器阻值应变小，滑片P向A端移动；
②根据表中信息得：遗漏的物理量和单位是：电流/A；
（4）从实验1→实验2→实验3，灯泡越来越亮，灯泡实际功率越大．
（5）L1的额定功率为2.5V，电压表选择0～3V量程．L2的额定功率为 3.8V，电压表选择0～15V量程．所以L2替换L1，需要更换电压表量程．
（6）①灯丝电阻受温度影响较大，灯泡在不同电压下，温度不同，灯丝中电阻不同，计算平均值代表灯丝电阻无意义，小刘忽略温度对电阻的影响．
②把灯L1换成定值电阻后，因定值电阻阻值是不变的，所以可以探究电流跟电压的关系，故说法正确．
次数
电压／V
_________
实际功率／W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
