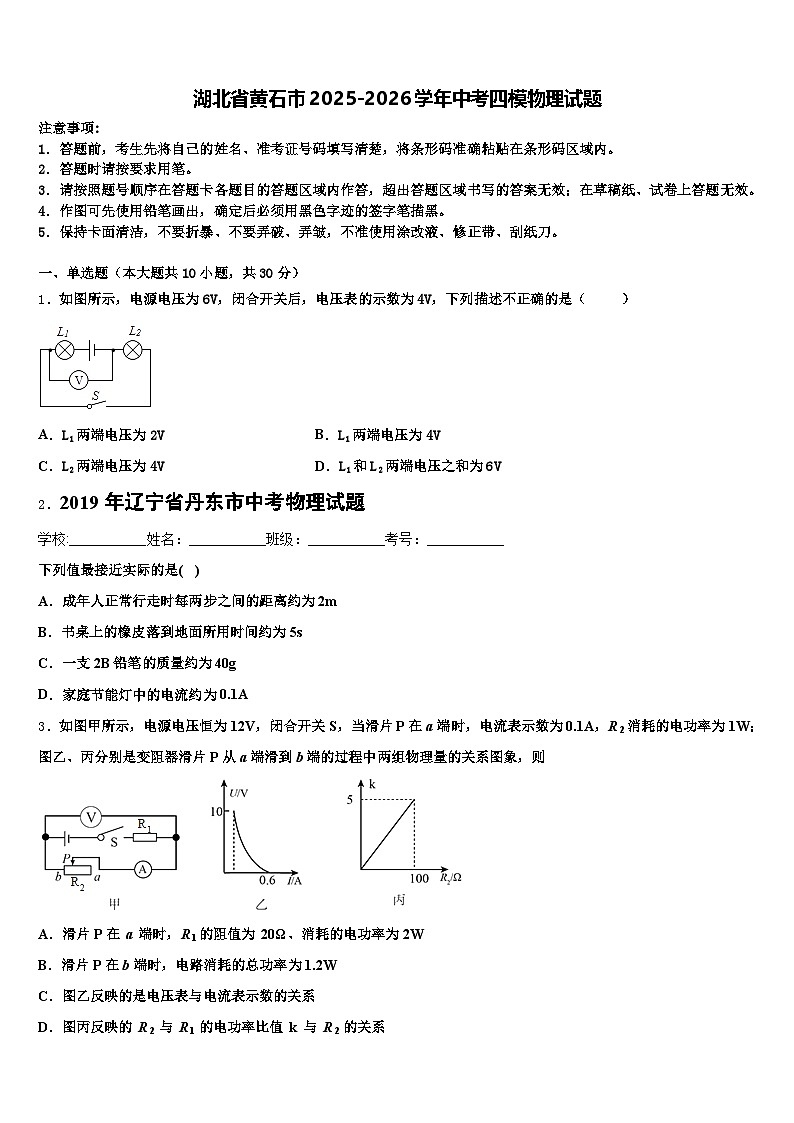

湖北省黄石市2025-2026学年中考四模物理试题（含答案解析）

这是一份湖北省黄石市2025-2026学年中考四模物理试题（含答案解析），共19页。试卷主要包含了答题时请按要求用笔，《墨经》最早记述了杠杆原理等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2VB．L1两端电压为4V
C．L2两端电压为4VD．L1和L2两端电压之和为6V
2．2019年辽宁省丹东市中考物理试题
学校:___________姓名：___________班级：___________考号：___________
下列值最接近实际的是( )
A．成年人正常行走时每两步之间的距离约为2m
B．书桌上的橡皮落到地面所用时间约为5s
C．一支2B铅笔的质量约为40g
D．家庭节能灯中的电流约为0.1A
3．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R 2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则
A．滑片P在 a 端时，R 1的阻值为 20Ω、消耗的电功率为2W
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图乙反映的是电压表与电流表示数的关系
D．图丙反映的 R 2 与 R 1 的电功率比值 k 与 R 2 的关系

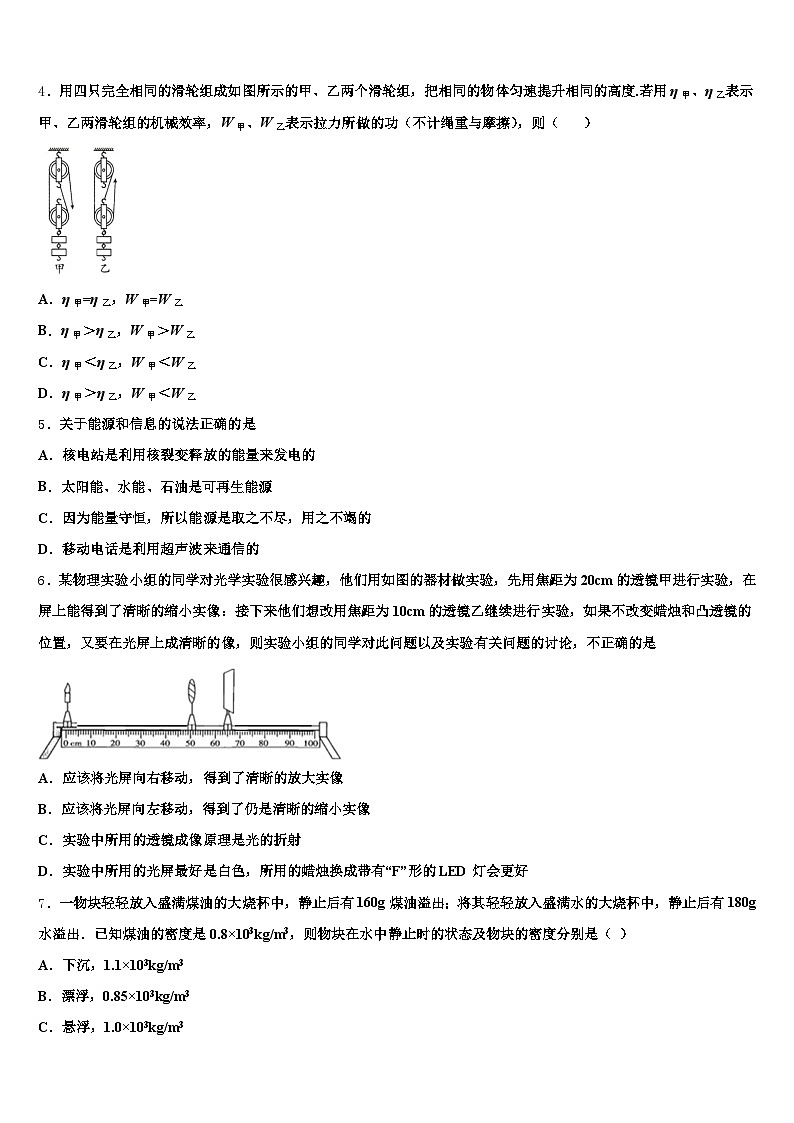

4．用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相同的高度.若用η甲、η乙表示甲、乙两滑轮组的机械效率，W甲、W乙表示拉力所做的功（不计绳重与摩擦），则（ ）
A．η甲=η乙，W甲=W乙
B．η甲＞η乙，W甲＞W乙
C．η甲＜η乙，W甲＜W乙
D．η甲＞η乙，W甲＜W乙
5．关于能源和信息的说法正确的是
A．核电站是利用核裂变释放的能量来发电的
B．太阳能、水能、石油是可再生能源
C．因为能量守恒，所以能源是取之不尽，用之不竭的
D．移动电话是利用超声波来通信的
6．某物理实验小组的同学对光学实验很感兴趣，他们用如图的器材做实验，先用焦距为20cm的透镜甲进行实验，在屏上能得到了清晰的缩小实像：接下来他们想改用焦距为10cm的透镜乙继续进行实验，如果不改变蜡烛和凸透镜的位置，又要在光屏上成清晰的像，则实验小组的同学对此问题以及实验有关问题的讨论，不正确的是
A．应该将光屏向右移动，得到了清晰的放大实像
B．应该将光屏向左移动，得到了仍是清晰的缩小实像
C．实验中所用的透镜成像原理是光的折射
D．实验中所用的光屏最好是白色，所用的蜡烛换成带有“F”形的LED灯会更好
7．一物块轻轻放入盛满煤油的大烧杯中，静止后有160g煤油溢出；将其轻轻放入盛满水的大烧杯中，静止后有180g水溢出．已知煤油的密度是0.8×103kg/m3，则物块在水中静止时的状态及物块的密度分别是（ ）
A．下沉，1.1×103kg/m3
B．漂浮，0.85×103kg/m3
C．悬浮，1.0×103kg/m3
D．漂浮，0.90×103kg/m3
8．《墨经》最早记述了杠杆原理．如图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆原理的是
A．“权”小于“重”时，A端一定上扬
B．“权”小于“重”时，“标”一定小于“本”
C．增大“重”时，应把“权”向A端移
D．增大“重”时，换用更小的“权”
9．如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开．下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是
A．B．
C．D．
10．如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底．若苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m1、V1和F1，现有以下判断，正确的是若m1＞m1，则F1一定小于F1若m1＝m1，则F1一定大于F1若V1＝V1，则F1一定小于F1若V1＞V1，则F1一定大于F1．
A．（1）（3）B．（1）（4）C．（1）（3）D．（1）（4）
二、多选题（本大题共3小题，共12分）
11．图是中国科技馆“双圆锥体上滚”的实验．实验时，将双圆锥体轻轻放在倾斜轨道低端A，放手后看到双圆锥体自动向轨道高端B滚去．分析实验现象时同学们认为：双圆锥体上滚是错觉，不可能自动从A端向B端运动．又经测量证明：双圆锥体从A端向B端运动的过程中，双圆锥体的重心在下降．根据以上信息，下列说法中正确的是
A．双圆锥体从A端向B端运动的过程中，双圆锥体具有动能
B．双圆锥体从A端向B端运动的过程中，双圆锥体所受重力做功
C．双圆锥体从A端向B端运动的过程中，双圆锥体的重力势能增加
D．双圆锥体从A端向B端运动的过程中，双圆锥体所受合力一定为零
12．如图所示的电路中，电源电压不变，下列说法正确的是
A．只闭合S1，滑片向右移动，A1示数变小，V1、V2示数变大
B．保持滑片P在某一位置不变，开关由只闭合S1到全部闭合，A1示数变大，V1示数变大
C．闭合S1、S2和S3，滑片向右移动，电路消耗的总功率变大
D．只闭合S1，滑片向右移动时，V2与A1示数的比值变大，V2示数的变化量与A1示数的变化量的比值不变。
13．下列说法中正确的是
A．磁悬浮列车是利用磁极间的相互作用实现悬浮的
B．电磁起重机是利用电流的磁效应制成的
C．发电机是利用电磁感应现象制成的
D．动圈式扬声器是利用电流的热效应工作的
三、填空题（本大题共5小题，共10分）
14．电阻R1与R2的I﹣U图象如图所示．当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是_____A．
15．小斌同学用如图所示的皮卷尺测量教室黑板的长度，他先观察了皮卷尺的______为20m、分度值为1cm，接着将皮卷尺的A点与黑板的一端对齐，沿着黑板测量其长度，他测量前缺少的步骤是：__________．
16．妈妈在厨房煮香肠时，我们在客厅就能闻到阵阵的香气，这是________现象，随着温度的升高食物的内能_____（选填：“增大”、“减小”或“不变”）
17．如图所示，温度计的示数为_______℃。
18．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。线段_____表示力F的力臂。（选填“OA”或“AB”）
四、计算题（本大题共3小题，共29分）
19．如图所示的电路图中，电阻 R1 的阻值为 10Ω，闭合开关 S，A1 的示数为 0.4A，A 的示数为 0.6A，求：
R1 两端的电压；R2 的阻值；在 1min 内 R1 产生的热量。
20．一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8 min，其正常工作过程中电热管和电动机的工作时间与工作状态如表所示。
（1）豆浆机正常工作时，电热丝电阻是多少？豆浆机正常工作做一次豆浆，电流做功多少焦？为测定家里电路的实际电压，小明将家里的其他用电器都断开，只让这款豆浆机工作，他观察到在豆浆机的电热丝工作的3 min内，家里标有“2 000 r/kW·h”字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
21．如图甲所示是液压汽车起重机从水中打捞重物的示意图。A是动滑轮，B是定滑轮，C是卷扬机，D是油缸，E是柱塞，OB=5OF。通过卷扬机转动使钢丝绳带动A上升，被打捞重物的体积是V＝0.6m3，密度为4.0×103kg/m3，重物出水前滑轮组的效率为60％，重物出水前卷扬机牵引力做的功随时间变化图象如图乙所示，求：
被打捞物体的重力？ 重物出水前匀速上升的速度？假设起重时E始终是沿竖直方向向上的力，忽略吊臂、滑轮及钢丝绳的重力和各种摩擦，物体离开水面后E对OB至少要施加多大的力才能吊起被打捞重物？
五、作图题（本大题共2小题，共4分）
22．传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用．
如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用． 以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
23．在图中画出人对竖直墙壁压力的示意图。
（______）
六、实验探究题（本大题共3小题，共15分）
24．在认识到杠杆转动跟力、力臂有关后，某实验小组通过实验进一步探究杠杆的平衡条件。以下是他们的部分实验过程：
（1）首先，将杠杆放在水平桌面上，在不挂钩码的情况下，调节杠杆两端的平衡螺母，使杠杆_________。
（2）接下来挂上钩码并调节它们的位置，也要使杠杆在如图位置静止，这样做的目的是________。
（3）一实验小组得到的两组数据如下表所示：
这两组数据中，实验序号为_______的一组肯定有错误。经检查，发现是测量动力臂时读错了，动力臂的实际值比记录值_______（选填“大”或“小”）。
（4）另一实验小组的同学获得的数据如下表所示：
他们分析数据得出的结论是：“动力＋动力臂＝阻力＋阻力臂”，他们总结的杠杆平衡条件是_____（选填“正确的”或“错误的”），你判断的理由是_______，造成这种结论的原因是_________。
25．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______________cm，凸透镜A的焦距________________凸透镜B的焦距（选填“大于”、“小于”或“等于”）.
（2）在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变”）.
（3）图丙所示的实验现象可以说明____的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
26．用焦距为10cm的凸透镜探究“凸透镜成像规律”．
小豪同学将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是_____．重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立_____（选填“放大”或“缩小”）的实像．我们可以从不同角度看到光屏上的像，是因为发生了_____（选填“镜面反射”或“漫反射”）．接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立
_____（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是_____（选填“照相机”、“投影仪”或“放大镜”）．当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____．
A．蜡烛像的下半部分 B．蜡烛像的上半部分
C．蜡烛完整的像，像的亮度变暗 D．蜡烛完整的像，像的亮度不变在图甲中，小豪把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上的像变得模糊不清，应该向_____（填“靠近”或“远离”）透镜方向移动光屏，可再次得到清晰的像．某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屏贴上方格纸，如图乙所示，请写出改进后其中一个优点：_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
由图可知，L1、L2串联，电源电压为6 V，故开关闭合后，两个灯泡的总电压是6 V，
电压表测L2两端的电压，则L2两端的电压：.
因为两灯串联，根据串联电路电压关系，
则L1两端的电压：．所以B错误，ACD正确．
故选ACD
2、D
【解析】
A．一块地板砖的边长约80cm，成年人正常行走时每两步之间的距离略小于此数值，约为75cm＝0.75m，故A不符合题意；
B．书桌的高度不到1m，书桌上的橡皮落到地面所用时间不到1s，故B不符合题意；
C．一枚一元硬币的质量为6g，一支2B铅笔的质量略小于此数值，在4g左右，故C不符合题意；
D．家庭节能灯的功率在20W左右，工作电流在
故D符合题意。
3、D
【解析】
由电路图知道，两电阻串联，电压表测R2的电压，电流表测电路中的电流，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率是1W，由串联电路电流的规律及P＝I2R知道，故R滑大＝＝100Ω；
AC、P在a端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反映的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系，C选项中，由于关系搞反了，故C错误；
当 P在a端时，由图乙知道，电压表示数为10V，由串联电路电压的规律知道，R1的电压是：U1＝12V﹣10V＝2V，由分压原理知道，，所以，R1＝R滑大＝×100Ω＝20Ω；R1消耗的电功率是：P1＝＝0.2W，故A错误；
B、滑片P在b端时，电路中的电流为0.6A，电路消耗的总功率是：P＝UI＝12V×0.6A＝7.2W，故B错误；
D、由串联电路电流的规律及P＝I2R知道，R2 与 R1 的电功率比值是：k＝，将R1＝20Ω代入解得：k＝，即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，即图丙反映的是R2与R1的电功率比值k 与R2的关系，故D正确．
4、A
【解析】
钩码的重力相同，钩码上升的高度相同，根据W有=Gh可知，所做的有用功相同；不计绳重与摩擦，此时对动滑轮做的功是额外功，滑轮相同，即额外功相同，即W额是相同的，根据W总=W有+W额可知，W总是相同的，故拉力做的功相同，即W甲=W乙，由机械效率公式η=得到机械效率相同，即η甲=η乙，故A符合题意，BCD不符合题意。
5、A
【解析】分析：（1）核电站是利用铀原子核裂变时放出的核能来发电的；
（2）手机能发出电磁波也能接收电磁波，故手机通信是利用电磁波来传递信息；
（3）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源。
（4）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源。
解答：A、核电站是利用原子核裂变所释放的能量来发电，核能是不可再生，故A正确；
B. 太阳能、水能是可再生能源，石油是不可再生能源；故B错误；
C、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源。故C错误；
D. 移动电话是利用电磁波来通信的，故D错误；
故选：A。
【点睛】本题主要考查液态氢燃料的特点、核能的利用、电磁波的利用以及对能量守恒定律的理解，属于综合性题目。
6、A
【解析】
A. 由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f；当改用焦距为10cm的透镜乙继续实验，不改变蜡烛和凸透镜的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜（向左）移动．故A错，误符合题意．
B. 使用焦距为20cm的透镜甲进行实验时， u＞2f，改用焦距为10cm的透镜乙实验时，不改变蜡烛和凸透镜的位置，则物距仍然大于二倍焦距，所以仍然成倒立缩小的实像．故B正确，不符合题意．
C. 透镜因为是透明的，光在通过透镜的两个面时会发生偏折，所以透镜成像原理是光的折射．故C正确，不符合题意．
D. 因为白色的物体能反射所有的色光，所以实验中的光屏应用白色的；将蜡烛换成LED灯可以使实验现象更明显、更便于观察、减少了空气污染等．故D正确，不符合题意．
7、D
【解析】
一物块轻轻放入盛满煤油的大烧杯中，静止后有160g煤油溢出；溢出煤油的体积：
V油=；将其轻轻放入盛满水的大烧杯中，静止后有180g水溢出，溢出水的体积：V水=；因为V水小于V油，所以物块在水中静止时是漂浮，物块的重力等于浮力，由阿基米德原理，物体在水中的浮力等于排开水的重力．即G物=F浮=G排=m排g=0.18kg×10N/kg=1.8N；物体的质量：m物=；又因为溢出煤油的质量小于溢出水的质量，所以物块在煤油中静止时是沉底的，物体的体积等于排开煤油的体积，即V物=V油=2×10-4m1．物体的密度：．故本题选D．
8、C
【解析】
解：
A．根据杠杆平衡条件，“权”小于“重”时，因为不知道“标”和“本”的大小关系，无法确定“权”和“标”的乘积与“重”和“本”乘积的大小的关系，故A错误．
B．根据杠杆平衡条件，“权”小于“重”时，“标”一定大于“本”，故B错误．
C．根据杠杆平衡条件，“本”不变，增大“重”时，因为“权”不变，“标”会变大，即应把“权”向A端移，故C正确．
D．使用杆秤时，同一杆秤“权”不变，“重”可变，不同的“重”对应不同的“标”．若更换更小的“权”，“标”也会变得更大，不符合秤的原理，故D错误．
答案为C．
9、A
【解析】
由题意可知，压强过大时开关S1自动断开，温度过高时开关S2自动断开，两者都会造成发热器停止工作，说明两开关串联共同控制发热器．
A、两个开关断开任何一个时，发热器都会停止工作，故A符合题意；
B、两个开关断开任何一个时，发热器还会正常工作，故B不符合题意；
CD、两开关都闭合时，发热体会短路，不工作，故CD不符合题意；
故选A．
10、C
【解析】
①苹果漂浮，浮力等于自身的重，即F1=G1；
而梨子沉底，说明浮力小于自身的重，即F1m1，即G1>G1，则苹果的浮力一定大于梨子的浮力，即F1一定大于F1，故①错误；
②根据①的分析可知，若m1=m1，即G1=G1，则F1一定大于F1，故②正确；
③若V1=V1，因为苹果有部分跳出水面，所以水面下的部分小，根据知苹果受到的浮力小，即F1一定小于F1，故③正确；
④若V1>V1，又因为苹果有部分跳出水面，所以不能比较两者排开水的体积大小，则不能比较浮力的大小，故④错误；
故C正确．
点睛：本题体现了求浮力的两个最常用的方法，即一是根据浮沉条件判断浮力，二是根据阿基米德原理判断浮力，注意练习，熟练掌握．
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
A．双圆锥体是运动的，所以双圆锥体具有动能，故A正确；
B．双圆锥体从A端向B端运动，B端比A端高，所以双圆锥体所受重力做功，故B正确；
C．双圆锥体从A端向B端运动的过程中，重心越来越低，双圆锥体的质量没变，所以双圆锥体的重力势能增加，故C错误；
D．双圆锥体从A端向B端运动的过程中，没有说明它的运动状态如何，所以双圆锥体所受合力不一定为零，故D错误．
12、BD
【解析】
A. 只闭合S1，电路中只有电阻R1和滑动变阻器串联，滑片向右移动，电阻变大，串联电路中电流变小，A1示数变小，电阻R1是定值电阻，两端电压变小，V1示数变小，滑动变阻器两端电压是电源电压和定值电阻两端电压之差，因此V2示数变大，故错误；
B. 保持滑片P在某一位置不变，开关由只闭合S1到全部闭合，电路中由电阻R1和滑动变阻器串联，到电阻R2和滑动变阻器并联，电路中电阻变小，电流变大，A1示数变大，V1表改测电源电压，因此V1示数变大，故正确；
C. 闭合S1、S2和S3时，电路中只有电阻R2和滑动变阻器并联，滑片向右移动，电路中电阻变大，由 可知，电源电压不变，电路中电阻变大，电路消耗的总功率变小，故错误；
D. 只闭合S1，电路中只有电阻R1和滑动变阻器串联，滑片向右移动，电阻变大，因此V2与A1示数的比值变大，V2示数的变化量与A1示数的变化量的比值等于电阻R1，R1是定值电阻，因此V2示数的变化量与A1示数的变化量的比值不变，故正确。
13、ABC
【解析】
A. 磁悬浮列车是利用同名磁极相互排斥的原理实现悬浮，从而大大减小摩擦力，提高运行速度的。故A正确。
B. 电磁起重机的核心部件是电磁铁，是利用电流的磁效应工作的。故B正确。
C. 发电机是利用闭合电路中的一部分导体在磁场中做切割磁感线运动，从而产生感应电流的，是电磁感应现象。故C正确。
D. 动圈式扬声器是利用振动的闭合线圈在磁场中来回切割磁感线，产生感应电流，从而将机械振动信号转化为电信号的，是电磁感应现象。故D错误。
三、填空题（本大题共5小题，共10分）
14、10 0.7
【解析】
由图像知道，当R2上的电压是：U2 =1.5V时，通过它的电流是：I2 =0.15A，由欧姆定律知道：此时R2的阻值是：R2 =U2/I2=1.5V/0.15A=10Ω；由图像知道，电阻R1 的I﹣U图象是一条过原点的直线，即通过的电流跟它两端所加电压成正比，即R1 阻值是不变的，所以，当U1 =1V时，通过它的电流是I1 =0.2A，由欧姆定律知道，R1的阻值是：R1 =U1/I1=1V/0.2A=5Ω；将它们并联连接到两端电压为2.5V的电路中时，由图象知道，通过R2的电流为0.2A，通过R1的电流是：I1′=U1′/R1=2.5V/5Ω=0.5A，所以通过干路的电流大约是：I总=0.2A+0.5A=0.7A．
点睛：本题考查的是图象分析能力，解题时注意根据图象的曲线表示的特点，从中读取数据，然后计算．
15、量程 确定零刻度线是否在A点
【解析】
测量前要了解刻度尺的量程、分度值；20m反映的是该皮卷尺的测量范围，即量程；测量时，测量的始端与0刻度线对齐，如果0刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值，小斌将皮卷尺的A点与黑板的一端对齐前，应确定A点是否在零刻度线上．
16、扩散 增大
【解析】
由于分子在永不停息的做无规则运动，所以在厨房煮香肠时，香肠的香味的分子就会无规则运动到客厅而被闻到，这属于扩散现象；食物吸收热量、温度升高，当物体的状态和质量均不变时，温度升高，内能增加，所以随着温度的升高食物的内能会增大。
17、36
【解析】
图中所示的温度计的刻度是越往上示数越大，因此对应的温度是零摄氏度以上的温度值，分度值为1℃，因此图中的温度计示数为36℃。
18、OA
【解析】
由图可知，AB是力F的作用线，OA⊥AB，OA为支点到力F的作用线的距离，所以线段OA表示立F的力臂。
四、计算题（本大题共3小题，共29分）
19、（1）4V； （2）20Ω；（3）96J。
【解析】
由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）根据欧姆定律可得，R1两端的电压：；
（2）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流；又因为并联电路中各支路的电压相等，所以电阻R2两端的电压为4V，R2 的阻值为；
（3）在60s内R1产生的热量：。
答：（1）R1两端的电压为4V； （2）R2 的阻值为20Ω；（3）在60s内R1产生的热量为96J。
20、（1）80Ω；（2）2.298×105J。（3）200V
【解析】
（1）由图乙知道，加热功率为605W，额定电压为220V，所以由P=U2/R知道电热丝电阻是：R=U2/P=(220V)2/605W=80Ω；
（2）由表中数据知道，豆浆机正常工作做一次，打浆（电动机工作）时间是：
t1 =1min+5min-4min=2min；
加热时间是：t2 =t总-t1 =8min-2min=6min，
豆浆机正常工作做一次豆浆，电流做功是：
W=W1 +W2 =P1 t1 +P2 t2 =100W×2×60s+605W×6×60s=2.298×105 J；
（3）由“2000r/kW•h”字样的电能表知道，转盘每转2000圈，用电器消耗一度电，当转盘转了50转时，电流做的功是：W=1/2000kW•h×50=0.025kW•h=9×104J
豆浆机加热时的实际功率：P实 =W/t=9×104J/3×60s=500W；
由P=U2/R可得，他家里电路的实际电压是：U′=。
21、（1）2.4×104N（2）0.4m/s（3）1.2×105N
【解析】
（1）由计算物体质量；再利用G=mg计算其重力；
（2）利用阿基米德原理计算物体出水前受到的浮力，滑轮组对物体的拉力等于重力减去浮力；由图知道，n=3，拉力端移动距离s=3h，利用计算牵引力；由图乙知道40s牵引力做的功，由此计算牵引力做功功率，利用，计算拉力端移动速度，重物出水前匀速上升的速度等于拉力端移动速度三分之一；利用W=Fs计算拉力端移动距离，而s=3h，据此求物体升高的高度，利用速度公式求重物出水前匀速上升的速度；
（3）吊臂支点为O，画出动力臂、阻力臂，利用相似三角形的边的关系求力臂大小关系，知道物体出水后滑轮组对吊臂B端的作用力，利用杠杆平衡条件求E对OB施加的力。
【详解】
（1）根据题意知道，被打捞重物的体积是：V＝0.6m3，密度是ρ=4.0×103kg/m3，
由知道，物体的质量是：
故被打捞的重力是：
（2）由阿基米德原理知道，物体出水前受到的浮力是：
滑轮组对物体的拉力是：
由图甲知道，n=3，拉力端移动距离是：s=3h，滑轮组对物体的拉力做功为有用功，
又因为，所以，牵引力的大小是：
由图乙知道，40s牵引力做功是：W=4.8×105 J，故牵引力做功的功率是：
由知道，拉力端移动的速度是：
又因为v=3v物 ，所以，重物出水前匀速上升的速度是：
（3）由图知道，吊臂支点为O，柱塞E竖直向上的力为动力，则动力臂为OP；出水后滑轮组对B端的拉力为阻力，且阻力臂为OQ（如图），
由于吊臂、滑轮及钢丝绳的重力和各种摩擦不计，
所以，物体出水后，滑轮组对吊臂B端的作用力是：；
又因为△OPF∽△OQB，所以，，
由杠杆平衡条件知道：，
所以E对OB至少施加的力是：
本题考查的知识点较多，涉及重力公式、速度公式、密度公式、阿基米德原理、功的公式、效率公式、杠杆的平衡条件的应用，难度较大，综合性较强，一般的处理方法是，根据题中条件找关系列方程，然后整理求解。
五、作图题（本大题共2小题，共4分）
22、A
【解析】
（1）三孔插座在连接时，是左零右火中接地，所以A是火线、B是零线、C是地线，而保险丝应该装在火线上才起到保险的作用，所以保险丝应该装在A线上；
（2）火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全，如图所示：
故答案为（1）A；（2）如图所示．
23、
【解析】
人对墙壁的压力为F，水平向右，作用点在墙上，示意图如图所示：
六、实验探究题（本大题共3小题，共15分）
24、在水平位置平衡 便于力臂的测量 1 小 错误的 不同的物理量不能相加 实验次数太少
【解析】
（1）首先，将杠杆放在水平桌面上，在不挂钩码的情况下，调节杠杆两端的平衡螺母，使杠杆在水平位置平衡；
（2）接下来挂上钩码并调节它们的位置，也要使杠杆在如图位置静止，当在水平位置平衡时，力臂在杠杆上，所以，这样做的目的是便于力臂的测量；
（3）根据杠杆平衡的条件F1 ×L1 =F2 ×L2 知道，2×20＞1×10，所以1组数据错误，此时动力臂的实际值应比比记录值小；
（4）他们分析数据得出的结论是：“动力+动力臂=阻力+阻力臂”，是错误的；因为力和力臂是两个不同的物理量，单位不同，不能相加。造成这种结论的原因是该组的同学只用一组数据得到结论，偶然性太大，所以应获取多组实验数据归纳出物理规律。
25、 10 小于 右 变大 幻灯机 靠近
【解析】（1）根据图乙可知，当u＝v＝20cm时，蜡烛成等大的实像，这时u＝v＝2f，所以f＝10cm，即凸透镜A的焦距是10cm。设凸透镜B的 焦距为fB，由图丙知fB＜30cm＜2fB,所以15cm＜fB＜30cm，所以凸透镜A的焦距小于凸透镜B的焦距。（2）原来蜡烛距离凸透镜30cm，蜡烛右移5cm后，物距变为25cm，根据凸透镜成像特点，物距变小，像距变大，所以光屏应向右移动，像距比原来更大，所以像将变大；（3）图丙所示实验中，蜡烛通过凸透镜成放大倒立的实像，与幻灯机的工作原理一致；把远视眼镜放在蜡烛与凸透镜之间，远视眼镜相当于一个放大镜，所以通过透镜B成像的是蜡烛的放大的虚像，像的位置在蜡烛的左侧，要想还在原来的装置上成像，需要蜡烛靠近透镜，使其通过远视眼镜所成的放大虚像在原来蜡烛的位置上。
点睛：本题考查凸透镜成像规律的实验探究。（1）①要解决此题，根据凸透镜成像的规律之一．物距等于二倍焦距成倒立等大实像．然后通过图象分析出该凸透镜的焦距．②根据物距和凸透镜的焦距关系，求出两个凸透镜的焦距，比较焦距大小．（2）根据物近像远像变大规律解答.（3）根据凸透镜成像的三种情况和应用及光路可逆来解答此题。
26、烛焰中心、凸透镜光心、光屏中心不在同一高度 缩小 漫反射 放大 投影仪 C 远离 实验现象更明显、便于观察、减少了污染
【解析】
（1）在做凸透镜成像规律的实验时，首先要调整三者的中心在同一高度上，这样做的目的就是为了保证使烛焰的像能够成在光屏上，所以当调整光屏的位置始终光屏上没有像时，首先要想到这种可能．
（2）此时物距为50cm-20cm=30cm，而焦距为10cm，物距大于2倍焦距，所以成的像是倒立、缩小的实像；我们可以从不同角度看到光屏上的像，是因为发生了漫反射；
（3）保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，物距小于像距，成倒立、放大的实像．投影仪利用此原理．
（4）如果用遮光板挡住透镜的上半部分，下半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗．故选C；
（5）近视眼镜是凹透镜，它对光线有发散作用，所以在蜡烛和凸透镜之间放上凹透镜后，蜡烛在凸透镜后面成的像将远离凸透镜，为了使像再成在光屏上，所以要将光屏向右移动，远离凸透镜．
（6）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染等．
此题是探究凸透镜成像的实验，考查了学生对实验操作的要求．一定要注意实验前的调整工作．为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度处．凸透镜的主光轴永远随着凸透镜的上下移动而移动，对于烛焰在凸透镜主光轴的哪个位置，画图说明很容易理解．
工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆
加热
粉碎打浆
加热
实验序号
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
2
20
1
10
2
1
8
2
4
动力F1/N
动力臂l1/cm
阻力F1/N
阻力臂l1/cm
4
5
5
4
