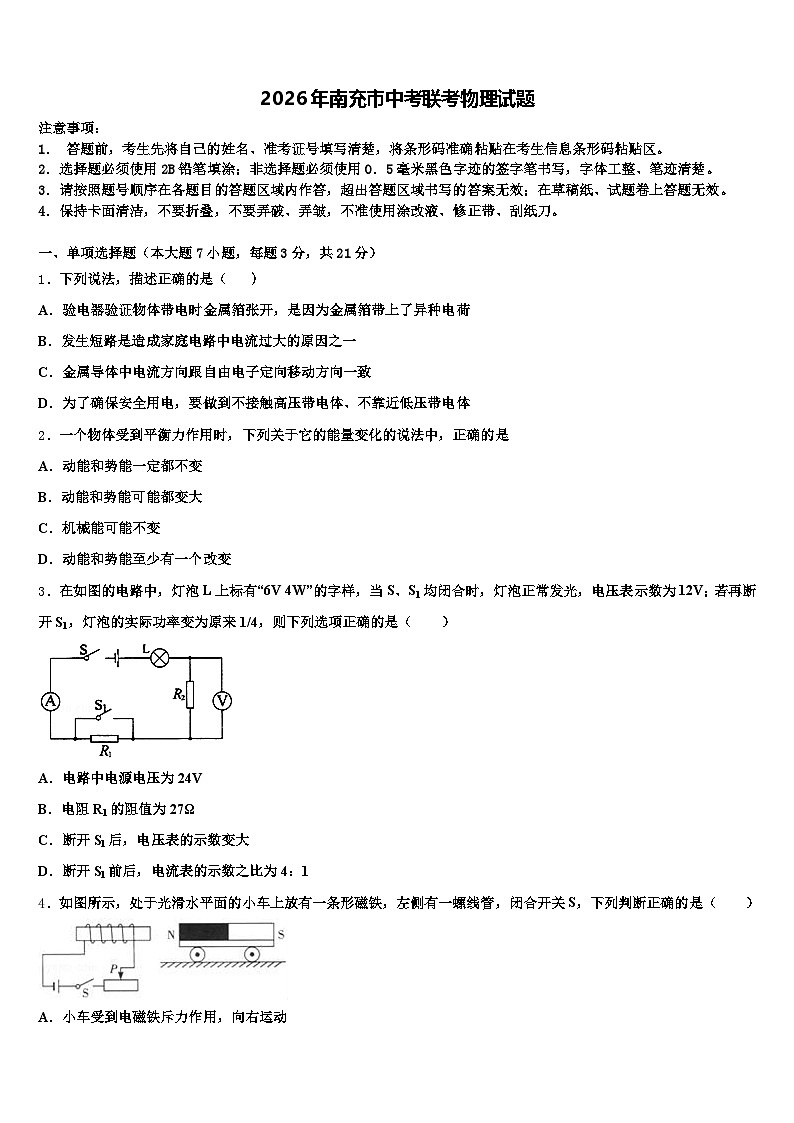

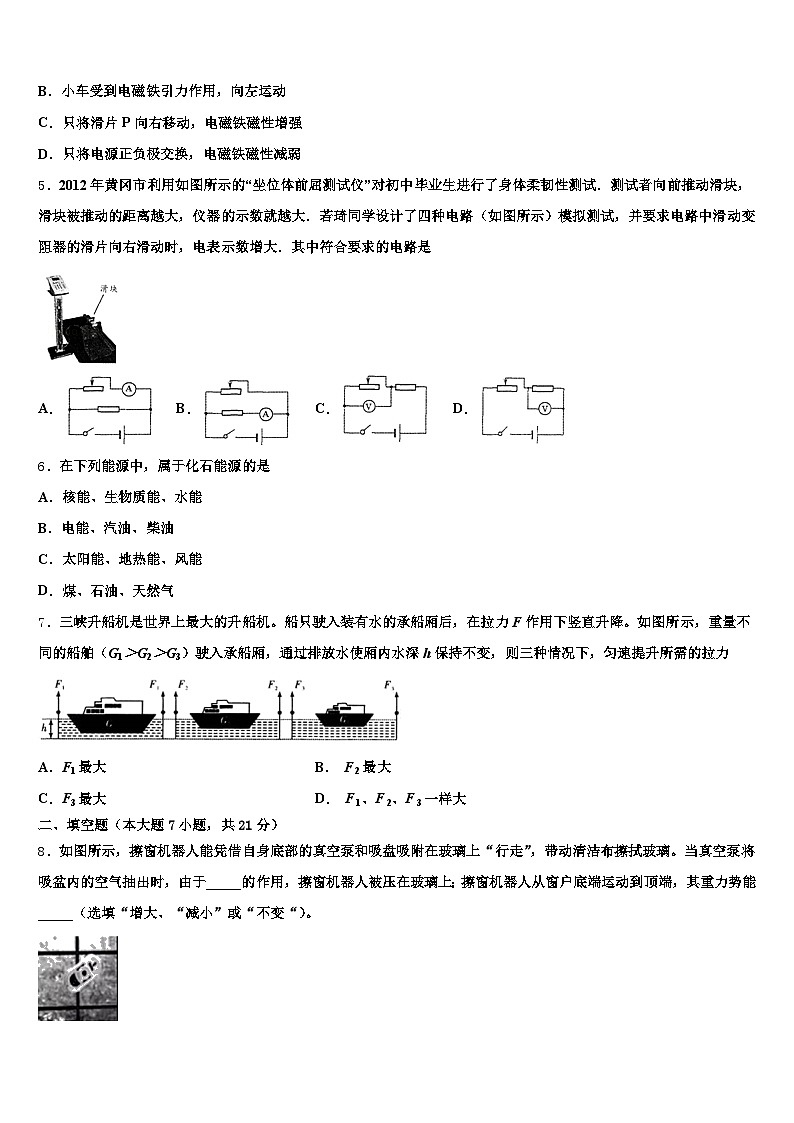

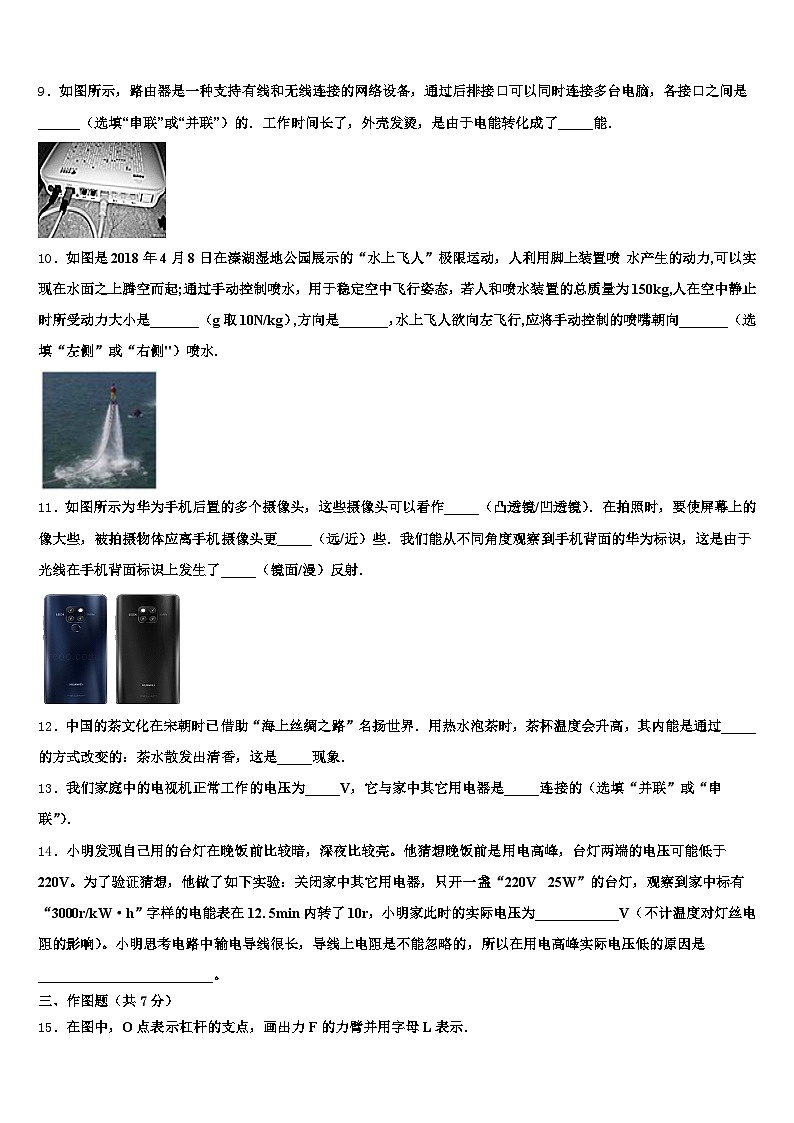

2026年南充市中考联考物理试题（含答案解析）

这是一份2026年南充市中考联考物理试题（含答案解析），共21页。试卷主要包含了在下列能源中，属于化石能源的是，三峡升船机是世界上最大的升船机等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列说法，描述正确的是（ ）
A．验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷
B．发生短路是造成家庭电路中电流过大的原因之一
C．金属导体中电流方向跟自由电子定向移动方向一致
D．为了确保安全用电，要做到不接触高压带电体、不靠近低压带电体
2．一个物体受到平衡力作用时，下列关于它的能量变化的说法中，正确的是
A．动能和势能一定都不变
B．动能和势能可能都变大
C．机械能可能不变
D．动能和势能至少有一个改变
3．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来1/4，则下列选项正确的是（ ）
A．电路中电源电压为24V
B．电阻R1的阻值为27Ω
C．断开S1后，电压表的示数变大
D．断开S1前后，电流表的示数之比为4：1
4．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（ ）
A．小车受到电磁铁斥力作用，向右运动
B．小车受到电磁铁引力作用，向左运动
C．只将滑片P向右移动，电磁铁磁性增强
D．只将电源正负极交换，电磁铁磁性减弱
5．2012年黄冈市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．若琦同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是
A．B．C．D．
6．在下列能源中，属于化石能源的是
A．核能、生物质能、水能
B．电能、汽油、柴油
C．太阳能、地热能、风能
D．煤、石油、天然气
7．三峡升船机是世界上最大的升船机。船只驶入装有水的承船厢后，在拉力F作用下竖直升降。如图所示，重量不同的船舶（G1＞G2＞G3）驶入承船厢，通过排放水使厢内水深h保持不变，则三种情况下，匀速提升所需的拉力
A．F1最大B． F 2最大
C．F3最大D． F 1、F 2、F 3一样大
二、填空题（本大题7小题，共21分）
8．如图所示，擦窗机器人能凭借自身底部的真空泵和吸盘吸附在玻璃上“行走”，带动清洁布擦拭玻璃。当真空泵将吸盆内的空气抽出时，由于_____的作用，擦窗机器人被压在玻璃上；擦窗机器人从窗户底端运动到顶端，其重力势能_____（选填“增大、“减小”或“不变“）。
9．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
10．如图是2018年4月8日在溱湖湿地公园展示的“水上飞人”极限运动，人利用脚上装置喷 水产生的动力,可以实现在水面之上腾空而起;通过手动控制喷水，用于稳定空中飞行姿态，若人和喷水装置的总质量为150kg,人在空中静止时所受动力大小是_______（g取10N/kg）,方向是_______，水上飞人欲向左飞行,应将手动控制的喷嘴朝向_______（选填“左侧”或“右侧"）喷水.
11．如图所示为华为手机后置的多个摄像头，这些摄像头可以看作_____（凸透镜/凹透镜）．在拍照时，要使屏幕上的像大些，被拍摄物体应离手机摄像头更_____（远/近）些．我们能从不同角度观察到手机背面的华为标识，这是由于光线在手机背面标识上发生了_____（镜面/漫）反射．
12．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过_____的方式改变的：茶水散发出清香，这是_____现象．
13．我们家庭中的电视机正常工作的电压为_____V，它与家中其它用电器是_____连接的（选填“并联”或“串联”）．
14．小明发现自己用的台灯在晚饭前比较暗，深夜比较亮。他猜想晚饭前是用电高峰，台灯两端的电压可能低于220V。为了验证猜想，他做了如下实验：关闭家中其它用电器，只开一盏“220V 25W”的台灯，观察到家中标有“3000r/kW·h”字样的电能表在12. 5min内转了10r，小明家此时的实际电压为____________V（不计温度对灯丝电阻的影响）。小明思考电路中输电导线很长，导线上电阻是不能忽略的，所以在用电高峰实际电压低的原因是_________________________。
三、作图题（共7分）
15．在图中，O点表示杠杆的支点，画出力F的力臂并用字母L表示．
16．如图所示，O为杠杆OA的支点，请画出杠杆的动力臂及所受阻力．
17．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像S'的光路图。
（______）
四、实验题（本大题共5小题，共20分）
18．某同学在探究物态变化的实验中，在试管中放入少量碘．塞紧盖子放入热水中，观察到试管中固态碘逐渐消失，变为紫色的碘蒸气并充满试管．此过程固态碘发生的物态变化是______（填物态变化的名称）．在上述实验中，小明同学猜想：固态碘是先变成液体，再变成气体，因为速度太快，液态碘出现的时间太短，因而没有观察到．为验证猜想，他查询了一些小资料：碘的熔点是113.5℃；碘的沸点是184.4℃；水的沸点是100℃．
请你根据上述资料分析说明小明的猜想为什么是错误的：______．为了进一步探究此类现象，小明在试管中放入适量温水，然后放入一小块干冰（固态二氧化碳），此时观察到水中有大量气泡产生，同时水面上有大量白雾．水中大量的气泡是由______形成的．水面上大量的白雾是由______形成的．
19．在“探究小灯泡的亮度与电功率的关系”的实验中，实验小组选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如图甲所示．
（1）如图甲所示是小明同学连接的部分电路，请你用笔画线代替导线，将图中的实物电路连接完整，要求滑动变阻器的滑片向右移动时，小灯泡变暗．
（______）
（2）电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是______．
（3）排出故障后，继续实验，调节滑片并把多次测量的电流和电压绘制成I-U图像，如图乙所示，根据图像可知，小灯泡正常发光时的电流为_______A，额定功率为_____W．
（4）请你为实验需要测量和计算的物理量及记录的现象，在方框内画出一个记录实验数据的表格．
（______）
20．小明爱钻研物理，爸爸特意网购了天平（250g，0.2g）和量筒（100mL，2mL）．周末他想鉴别铜钥匙是不是纯铜的，于是他做了如下实验：（计算结果保留一位小数）
（1）将天平放在水平台面上，把游码移至零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向_______（选填“左”或“右”）调．
（2）如图用天平测出铜钥匙的质量，在量筒中倒入适量水，再放入钥匙，测得钥匙体积为2cm1，则可算出该铜钥匙的密度为________g/cm1．小明觉得用这种量筒测出的结果很不精确，原因是___________．
（1）小明想起可以只用天平和水测量固体密度的特殊方法，于是找来一个玻璃杯装满水，想测出其总质量，结果超出天平量程．于是在厨房找到妈妈做烘焙用的电子秤，面板如右图．测得铜钥匙质量不变；在玻璃杯装满水直到溢出，小心擦干外壁，测出其质量为161.4g；在杯中放入钥匙并擦干溢出的水，测出其质量为175.5g．据此算出该铜钥匙的密度为________g/cm1．为了进一步减小误差，你建议小明可以换用一个杯口更_______（选填“大”或“小”）容器进行实验．
（4）聪明的小明仍用原来的玻璃杯改进实验，想到了最巧妙简单的方案．如图所示，他将玻璃杯装适量水放上秤台，按下电子秤的“归零”按钮，再把钥匙用细线悬挂并浸没于水中，此时示数显示为1.6g, 则能算出该铜钥匙的密度为_______g/cm1．对比用量筒测量钥匙体积后，这个方案中体积的精确程度大约提高到了原来的______（选填“2”、“20”、“50”或“100”）倍．
21．小康组用一只标有3.8V字样的小灯泡练习测定小灯泡的电功率．小灯泡的额定功率估计在1W左右．
（1）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）．
（______）
（2） 电路连接完毕后，闭合开关前滑动变阻的滑片P应置于______（选填“左”或“右”）端．
（3）闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变．经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是_________．
（4）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片，使得电压表示数为________V．此时电流表示数如图所示，此灯泡的额定功率是________．（保留两位小数）
（5）她们还利用上述实验装置测量了小灯泡的电阻，并且为了减小误差，测量三次，取平均值．你认为她们这样做，有何不妥_____________________．
22．在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V．
如图甲是小明测量小灯泡额定功率的实物电路图（不完整）．请用笔画线代替导线将实物电路图连接完整．闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端．连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路．根椐故障现象，猜想_____（填序号，下同）是错误的．如果观察到电流表有示数，则猜想_____是正确的．排除故障，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，此时应将滑片P向_____（选填“A”或“B”）端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率．小平打算增加一个阻值为10Ω的定值电阻R0，只利用一只电表，通过图中操作（开关S接“a”、”b”各一次）来测量小灯泡的额定功率．图丙、丁是她设计的两种不同方案的电路图，则以下判断正确的是_____（填字母）．
A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能．
五、计算题（本大题共2小题，共13分）
23．如图所示电路中，灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响），当开关S闭合，S1断开，滑动变阻器的滑片P在最左端时，灯泡L正常发光.求：
电源电压；当开关S闭合，S1断开，滑动变阻器的滑片P滑至中点时，电流表的示数是0.2A，滑动变阻器R的最大阻值及小灯泡的实际功率；当开关S、S1闭合，滑片P滑至最右端时，通电1min电路消耗的电能。
24．如图，电源电压保持不变，R1＝20Ω，小灯泡的规格为“3V0.3A”（不考虑灯丝电阻变化）。求：
S1、S2都断开时，小灯泡正常发光，求电源电压；S1、S2都闭合时，电流表示数为0.6A，求电阻R2电功率。
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示为某初中小组设计了一种测定风力的装置，迎风板与压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力变化而变化，其阻值Rx与风对迎风板的作用力F关系如图乙所示．已知电源电压恒定，定值电阻R=5Ω，灯泡L标有“6V 6W”的字样（不考虑灯丝电阻的变化），电压表的量程为0～3V．闭合开关S，无风时电压表的示数为2.5 V．
灯泡L的电阻为多少？．求无风时，压敏电阻Rx消耗的电功率？求该装置所能测量的风对迎风板的最大作用力？若提高该装置所能测量的风对迎风板的最大作用力，请说出两种改进方法．
26．在如图所示的电路中，电源电压保持不变,滑动变阻器R1上标有“100Ω 1A”字样．闭合开关S后,电流表A的示数为0.5A，电压表V1的示数为10V，电压表V1的示数为6V．求：
（1）定值电阻R1的阻值和此时滑动变阻器R1消耗的电功率P1．______
（1）请用定值电阻来替换电阻R1，并选择合适的电表量程．要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作．
第一，符合上述条件的所有可能的定值电阻阻值：__________________．
第二，满足上述要求时,电流表示数的最小值．_____（写明必要理由）
27．小强运用所学电学知识，设计了一个电子身高测量仪，用来测量同学们的身高，如图所示，其中定值电阻R1＝5Ω，电源电压恒为4V，R2的长度为100cm、规格为“15Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.5A。
当被测同学的身高越高时，电压表的示数_____，电流表的示数_____。（选填“越大”、“越小”或“不变”）若被测量同学的身高为2m时，滑动变阻器的滑片刚好位于最上端，则此时电压表时示数为_____V；当电压表的示数为1.5V时，被测同学的身高应_____1m（选填“大于”、“小于”或“等于”）。若被测量同学的身高越高时，测量仪消耗电能越_____（选填“快”或“慢”）。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
验电器的工作原理是：同种电荷相互排斥；家庭电路电流过大的原因有二：发生短路，用电器总功率过大；物理学规定正电荷定向移动的方向为电流的方向；在金属导体中能发生定向移动的是自由电子；安全用电原则是：不接触高压带电体、不靠近低压带电体；
【详解】
A、同种电荷相互排斥，验电器验证物体带电时金属箔张开，是因为金属箔带上了同种电荷，故A错误；
B、家庭电路发生短路时，电流不经用电器，所以干路电流非常大，引起空气开关“跳闸”；造成家庭电路中电流过大的另一原因是用电器总功率过大，故B正确；
C、物理学规定正电荷定向移动的方向为电流方向，而金属中的电流是自由电子定向移动形成的，自由电子带负电，所以金属导体中电流方向跟自由电子定向移动方向相反，故C错误；
D、安全用电的原则是不接触低压带电体，不靠近高压带电体，故D错误．
故选B．
此题是一道电学综合题，考查的知识点较多，包括验电器的原理、家庭电路电流过大的原因、电流方向的规定及安全用电原则，特别要注意负电荷定向移动的方向与电流方向是相反的．
2、C
【解析】
物体在平衡力作用下，保持静止或匀速直线运动，当物体静止时，动能、重力势能和机械能都不变；故C正确；
当物体做匀速直线运动时，动能不变，但物体可能水平运动，也可能不是水平运动；
物体水平方向做匀速直线运动时，动能不变，重力势能不变，机械能不变；
物体不是水平方向，而做匀速上升、或匀速下降时，动能不变，重力势能要改变，机械能改变；
所以一个物体受到平衡力的作用，动能一定不变，势能可能改变，机械能可能改变．
故ABD错误．
3、B
【解析】
当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点，电源的电压为6V+12V=18V，故A是不对的；
此时电路中的电流为=A，则电阻R2的阻值为=18Ω，灯泡的电阻为=9Ω，故此时电路的总电阻为27Ω；
若再断开S1时，由于灯泡的实际功率变为原来的1/4，则电流就变为原来的1/2，D不对；此时电路中的总电阻变为原来的2倍，即54Ω，故电阻R1的大小为27Ω，B是正确的；断开S1后，电路中的电流变小，故电压表的示数变小，C不对．
4、B
【解析】
电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A错误，B正确；滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故C错误；把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误；故应选B．
5、C
【解析】
A.电路为并联电路，电流表测量变阻器的电流，当滑片向右滑动时，滑动变阻器接入电路的阻值增大，根据欧姆定律电流表的示数减小，故选项错误；
B.电路为并联电路，并联电路两支路互不影响，电流表测量定值电阻的电流，当滑片向右滑动时，滑动变阻器接入电路的电阻变大，根据欧姆定律变阻器所在的支路的电流变小，但电流表的示数不变，故错误；
C.电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，根据串联电路的分压特点，所以变阻器分得的电压变大，电压表的示数变大，故选项正确；
D.电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，电路中电流变小，定值电阻的阻值不变，根据欧姆定律电压表的示数变小，故选项错误．
故选C．
6、D
【解析】
试题分析：要解答本题需掌握：化石能源即不可再生能源，生活中常见的化石能源有哪些．本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
A、核能、生物质能、水能，在这三类能源中，核能是不可再生能源，但生物质能、水能是可再生能源．故A不正确．
B、电能、汽油、柴油，在这三类能源中，汽油和柴油是化石能源，但电能不是．故B不正确．
C、太阳能、地热能、风能都属于可再生能源．故C不正确．
D、煤、石油、天然气都是化石能源．故D正确．
故选D
考点：能源的分类．
点评：本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
7、D
【解析】
根据阿基米德原理可知，物体受到的浮力大小等于它排开液体的重力，厢内水深h保持不变，重量不同的船舶（G1＞G2＞G3）驶入承船厢，重的船舶排出的水也多，且排出水的重力与船舶的重力相等，所以三种情况下，厢，水、船的总重相同，匀速提升，拉力等于总重力大小，则三种情况下，匀速提升所需的拉力F1、F2、F3一样大。
二、填空题（本大题7小题，共21分）
8、大气压 增大
【解析】
当真空泵将吸盘内的空气抽出时，内部气体压强减小，在外界大气压的作用下，擦窗机器人被压在玻璃上；擦窗机器人从窗户底端运动到顶端时，质量不变，高度增加，其重力势能增大。
9、并联内
【解析】
路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各电脑之间互不影响，所以各接口之间是并联的；工作时间长了，外壳发烫，是由于电能转化成了热能．
10、1500 竖直向上 右侧
【解析】
解：（1）人在空中静止时受重力和喷水装置产生的动力作用，二力是一对平衡力，则大小F＝G＝mg＝150kg×10N/kg＝1500N；方向是竖直向上；（2）水上飞人”欲向左侧飞行，则喷水装置应产生向左的动力，根据力的作用是相互的，所以应将手动控制的喷嘴朝向右侧喷水。
点睛：（1）二力平衡力的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上。知道人和喷水装置的总质量用公式G＝mg求出的重力。（2）根据力的作用是相互的解答即可。
11、凸透镜 近 漫
【解析】
（1）根据凸透镜成像的三种情况和应用进行判断：
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；
u＜f，成正立、放大的虚像，应用于放大镜和老花镜；
（2）凸透镜成实像时，物距减小，像距增大，像增大；
（3）光滑物体表面发生镜面反射，粗糙物体表面发生漫反射．
【详解】
手机摄像头相当于凸透镜，手机拍摄时，凸透镜成倒立、缩小的实像．凸透镜成实像时，物距减小，像距增大，像变大，要使屏幕上的像大些，被拍摄物体应离手机摄像头更近一些；能从不同角度观察到手机背面的华为标识，是因为光在手机背面标识表面发生了漫反射的缘故．
12、热传递 扩散
【解析】
用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．
13、220 并联
【解析】
家庭用电器正常工作的电压是220V；家庭电路中，各用电器之间是并联的．
14、176 用电高峰，电路中并联的用电器增多，则并联电路的电阻变小，输电线上电流增大，根据欧姆定律U=IR，输电线上分担的电压变大，因总电压不变所以加在用电器两端的电压变小。
【解析】
根据题意知道，小明使用的是“220V 25W”的台灯，由 知道，台灯的电阻是：=1936Ω；
小明家的电能表中标有“3000r/kW·h”字样，说明表示电能表每转1r，电路中消耗 kW·h的电能；所以，当转了10r时，消耗的电能是：W=10× kW·h= kW·h=1.2×104 J；
又因为t=12. 5min=750s，所以台灯的实际功率是： =16W，由 知道，小明家此时的实际电压是： ==176V。
用电高峰实际电压低的原因是：用电高峰时，电路中并联的用电器增多，使并联电路的总电阻变小，输电线上电流增大，由欧姆定律U=IR知道，输电线上分担的电压变大，由于总电压不变，所以加在用电器两端的电压变小。
三、作图题（共7分）
15、
【解析】
试题分析：力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线，垂线段的长度即为力臂．
反向延长F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂．如图所示：
考点：此题考查的是力臂的画法．
点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线．从而正确地画出力臂．
16、
【解析】
由图知F为动力，过支点O做动力F的垂线段，即为动力臂L1.，重物对杠杆的竖直向下的拉力为阻力，作用点在杠杆上，方向竖直向下。如图所示：
17、
【解析】
先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，可作出反射光线，与镜面的交点为入射点O，再连接SO画上箭头，即为入射光线。如下图：
。
四、实验题（本大题共5小题，共20分）
18、升华 热水温度低于碘的熔点，碘不可能熔化 干冰吸热升华 水蒸气遇冷液化
【解析】
（1）碘由固态直接变成气态碘蒸气，所发生的物态变化是升华。
（2）小明的实验是用热水给碘加热，因为沸水的温度为100℃，低于碘的熔点，碘不可能熔化。
（3）干冰升华，由固态直接变成气态，使水中有大量气泡产生。升华吸热，同时水面有大量白雾，水面上大量的白雾是由水蒸气遇冷液化形成的。
19、 小灯泡断路 0.5 1.25 见解析所示
【解析】
(1)根据要求滑动变阻器的滑片向右移动时，小灯泡变暗，即电流变小，电阻变大，故滑片以左电阻丝连入电路中，灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
(2)电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是小灯泡断路．(3)根据图乙电流和电压绘制成的I−U图象，小灯泡正常发光时的电流为0.5A，灯的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；(4)表格内容包含灯泡的电压、通过的电流、电功率及灯的亮度(要分别记录灯在高于、等于、低于额定电压下发光情况)，实验数据的表格如下所示：
（1）根据要求滑动变阻器的滑片向右移动时，小灯泡变暗确定变阻器的连接，根据灯的额定电压确定电压表选用的量程与灯并联；（2）若电流表示数几乎为0，灯不发光，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）根据图乙找出灯的额定电压下的电流，根据P＝UI求灯的功率；（4）根据实验目的和记录的物理量设计表格．
20、左 6.8 量筒分度值较大，所测体积误差较大 9.1 小 8.5 20
【解析】
(1)将天平放在水平台上，把游码放在零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调节；
(2)由图可以知道,横梁标尺的分度值是0.2g，游码示数是1.6g，则铜钥匙的质量：m=1.6g+10g=11.6g，该铜钥匙的密度为： ，量筒分度值是2 cm1，测得钥匙体积为2cm1，量筒分度值较大，所测体积误差较大；
(1) 铜钥匙质量不变，是11.6g，在玻璃杯装满水直到溢出，小心擦干外壁，测出其质量为161.4g，在杯中放入钥匙并擦干溢出的水，测出其质量为175.5g，同体积的铜钥匙比水质量多：175.5g-161.4g=12.1g，同体积的水质量是：11.6g-12.1g=1.5g，水的体积是： ，因此钥匙的密度是：；为了进一步减小误差，可以换用一个杯口更小的容器进行实验；
(4) 由已知条件分析知，铜钥匙排开水的质量是1.6g，排开水的体积是：，因此钥匙的密度是：；用量筒测量钥匙体积，精确度是2 cm1，这个方案中体积的精确程度是0.1 cm1，因此精确程度大约提高到了原来的20倍。
21、 右 灯泡断路 3.8 1.22W 因为灯丝的电阻受温度的影响，灯丝在不同温度下的电阻的真实值不同，实验误差不是主要原因，因此不能取平均值作为小灯泡的电阻
【解析】
(1)由P=UI可知灯泡正常发光时的电流约为I===0.26A，因此电流表应选0∼0.6A量程．灯泡额定电压是3.8V，电压表选0∼15V量程，把灯泡、电流表串联接入电路，电压表并联在灯泡两端，电路图如图所示：
；
(2)由电路图可知，闭合开关前，滑片应移到B端，此时滑动变阻器接入电路的阻值最大；
(3)连好电路，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，说明在电压表两接线柱之间的电路是断路，所以出现故障的原因可能是灯泡断路；
(4)灯泡正常发光时的功率为额定功率，调节滑动变阻器的滑片，使得电压表示数为3.8V时灯泡正常发光．电流表量程为0−0.6A，分度值为0.02A，电流表示数为0.32A；
该小灯泡的额定功率为为：P=UI=3.8V×0.32A≈1.22W；
(5)因为灯丝的电阻受温度的影响，灯丝在不同温度下的电阻的真实值不同，实验误差不是主要原因，因此不能取平均值作为小灯泡的电阻．
22、 B ② ① A B
【解析】
（1）电流表应串联在电路中，电压表应并联在小灯泡两端，如图所示；
（2）闭合开关前，为了用电安全，变阻器应处于阻值最大状态，所以滑片应在B端；
（3）由于电压表示数为零，所以不可能是小灯泡断路，故②错；如果电流表有示数，则不可能是滑动变阻器断路，故①的猜想是正确的；
（4）由图乙可知，电压表的示数为1.4V，小于小灯泡的额定电压2.5V，所以应增大电流，减小电阻，使滑片向A端移动，当电压表示数等于2.5V时，读出电流表的示数；
（5）对于丙图来说，不论接a还是b，都无法确定电灯泡两端的电压等于额定电压；对丁图来说，不论接a还是b，都无法确定电灯泡两端的电压等于额定电压；故两个图示的电路都不行，应选B．
五、计算题（本大题共2小题，共13分）
23、（1）6V； （2）0.48W； （3）60J
【解析】
（1）当开关S闭合，S1断开时，滑动变阻器的滑片滑至最左端时，只有L接入电路，且正常发光，电源电压U=U额=6V；
（2）当开关S闭合，S1断开时，滑动变阻器的滑片滑至中点，灯泡L与滑动变阻器R串联，总电阻R总==30Ω，灯泡的电阻RL=，R中=R总-RL=30Ω-12Ω=18Ω，R=2R中=2×18Ω=36Ω，P实=I实2RL=(0.2A)2×12Ω=0.48W；
（3）当开关S、S1都闭合，滑动变阻器的滑片滑至最右端时，电路中只有R工作，通电1min电路消耗的电能：W==60J。
答：（1）电源电压是6V；
（2）滑动变阻器R的最大阻值是36Ω，小灯泡的实际功率是0.48W；
（3）当开关S、S1闭合，滑片P滑至最右端时，通电1min电路消耗的电能是60J。
24、（1）9V；（2）1.35W。
【解析】
（1）S1、S2都断开时，电阻R1与灯泡串联，
由小灯泡正常发光可知，灯泡两端的电压UL＝3V，通过灯泡的电流IL＝0.3A，
因串联电路中各处的电流相等，
所以，由I＝可得，R1两端电压：
U1＝I1R1＝ILR1＝0.3A×20Ω＝6V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝UL+U1＝3V+6V＝9V；
（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1的电流：
I1′＝＝＝0.45A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I′﹣I1′＝0.6A﹣0.45A＝0.15A，
则电阻R2电功率：
P2＝UI2＝9V×0.15A＝1.35W。
六、综合能力题（本大题共3小题，共18分）
25、（1）6 （2）1.75W （3）300N （4） ①串联一个定值电阻 ②减小电源电压
【解析】
（1）灯泡L的电阻为：===6Ω；
（2）由图甲可知是一个串联电路，电压表测定值电阻R两端的电压，无风时电压表的示数为2.5 V，定值电阻R=5Ω，根据串联电路电流特点得，电路中的电流为：I===0.5A，由图象乙可知，当无风时，电阻Rx=7Ω，则此时压敏电阻Rx消耗的电功率：==7Ω=1.75W；电源电压为U=2.5V+0.5A（6Ω+7Ω）=9V；
（3）由甲电路图可知，R与Rx串联，电压表测R两端的电压，由图乙可知，风力最大时，Rx的阻值最小，电路中的总电阻最小，由U=IR可知，R两端的电压最大，即电压表的示数最大，电压表的量程为0～3V，所以R两端的电压最大为3V，由I=可知，电路中的电流增大，此时电路中的电流为==0.6A，===1A0.6A，灯安全，因串联电路中总电压等于各分电压之和，所以，Rx两端的电压：Ux=U-UR-=9V-3V-0.6A6=2.4V，因串联电路中各处的电流相等，所以压敏电阻的阻值：R′x==4Ω，由图象可知，该装置所能测量的最大风力为300N；
（4）当最大风力增加到600N时，Rx″=1Ω，总电阻减小，电流会增大，为保持电压表量程不变，则电路中的电流0.6A不变，若提高该装置所能测量的风对迎风板的最大作用力，所以可以①串联一个定值电阻，②减小电源电压。
26、10Ω；3W 5Ω或10Ω，理由详见解析 0.1A和0.51A，理由详见解析
【解析】
（1）串联电路中各处的电流相等，根据欧姆定律可得R1的电阻R1==10Ω，
此时滑动变阻器R1消耗的电功率P1=U1I=6V×0.5A=3W；
（1）由串联电路电压的规律可知，电源电压U=U1+U1=10V+6V=16V；且变阻器允许通过的最大电流为1A，根据题意，使电表示数达到最大值，所以电流表量程只有选0-0.6A；
当电压表V1量程取0～3V时其最大值为3V，由欧姆定律得：R==5Ω，
当电压表V1量程取0～15V时其最大值为15V，由欧姆定律得：R==15Ω，
①定值电阻为5Ω时，电流表、电压表V1，V1的量程分别为0～0.6A、0～3V、0～15V，当电压表V1示数最大时，电流表的示数最小，此时有：Imin1＝=0.1A，
②定值电阻为15Ω时，电流表、电压表V1的量程分别为0-0.6A、0-15V．
电压表V1示数的最大值为：Umax1＝＝11.8V＜15V，所以，电压表V1的量程只能选15V．当电压表V1的示数最大时，电流表的示数最小，此时有：Imin1＝=0.51A．
答：（1）R1的阻值为10Ω；R1消耗的功率为3W；
（1）5Ω或15Ω；当电阻为5Ω时，电路中的最小电流为0.1A；当电阻为15Ω时，电路中的最小电流为0.51A．
27、变大 变小 3 大于 慢
【解析】
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）由图知，当人体身高增高时，滑片上移，R2接入电路中的电阻变大，电路中的总电阻变大，电源电压不变，由I＝可知，电路中的电流变小，由U＝IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表的示数变大；
（2）滑片在最上端时，R2连入阻值为它的最大值，由串联电路特点和欧姆定律可得此时电路中电流，I=，此时R1两端电压：U1＝IR1＝0.2A×5Ω＝1V，所以电压表的示数：UV＝U2＝U﹣U1＝4V﹣1V＝3V；当电压表的示数为1.5V时，R1两端电压：U1′＝U﹣UV′＝4V﹣1.5V＝2.5V，电路中电流：I′＝I2′＝I1′＝，此时R2连入阻值：R2＝3Ω，R2连入长度：L＝20cm，所以未连入长度为：100cm﹣20cm＝80cm，当身高为2m时，滑动变阻器的滑片刚好位于最上端，所以此时被测人身高为：2m﹣0.8m＝1.2m。即身高应大于1m；
（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝知电路的总功率越小，测量仪消耗电能越慢。
实验次数
灯泡两端的电压U/V
通过灯泡的电流I/A
灯泡的电功率P/W
灯泡的亮度
1
2
3
