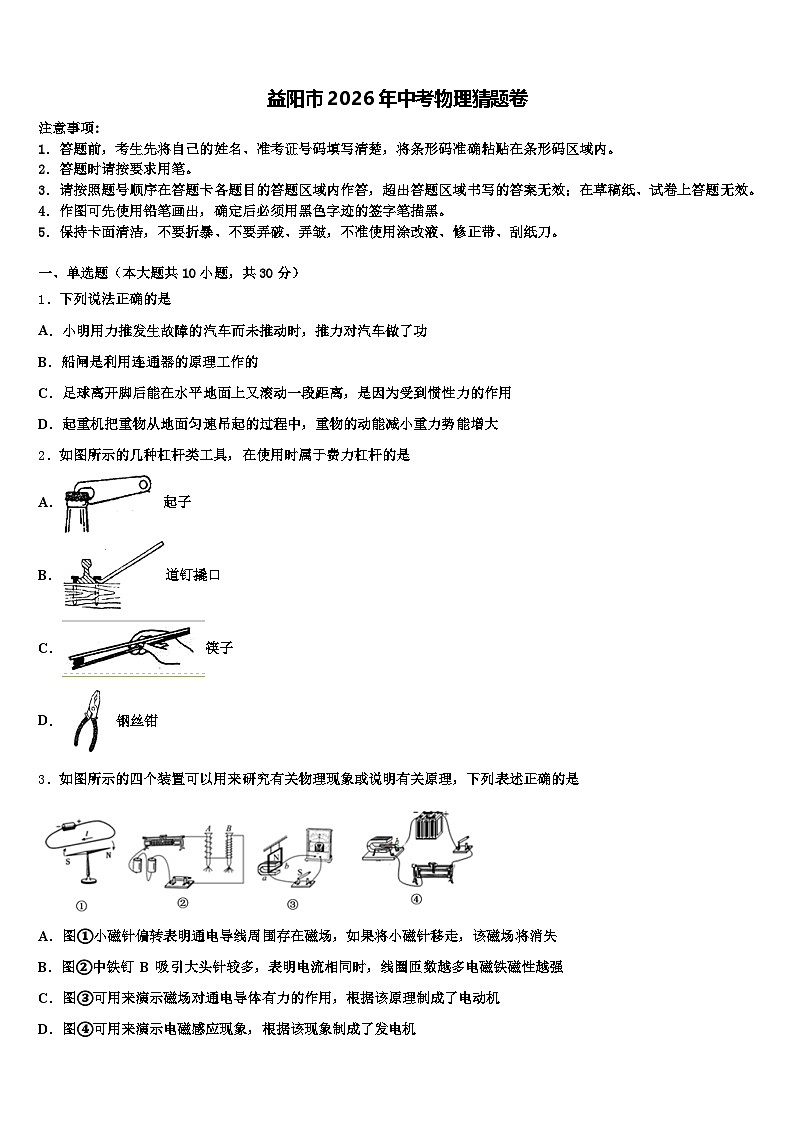

益阳市2026年中考物理猜题卷（含答案解析）

这是一份益阳市2026年中考物理猜题卷（含答案解析），共18页。试卷主要包含了答题时请按要求用笔，下列说法，描述正确的是，如图，水母身体外形像一把透明伞等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．下列说法正确的是
A．小明用力推发生故障的汽车而未推动时，推力对汽车做了功
B．船闸是利用连通器的原理工作的
C．足球离开脚后能在水平地面上又滚动一段距离，是因为受到惯性力的作用
D．起重机把重物从地面匀速吊起的过程中，重物的动能减小重力势能增大
2．如图所示的几种杠杆类工具，在使用时属于费力杠杆的是
A．起子
B．道钉撬口
C．筷子
D．钢丝钳
3．如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是
A．图①小磁针偏转表明通电导线周围存在磁场，如果将小磁针移走，该磁场将消失
B．图②中铁钉 B 吸引大头针较多，表明电流相同时，线圈匝数越多电磁铁磁性越强
C．图③可用来演示磁场对通电导体有力的作用，根据该原理制成了电动机
D．图④可用来演示电磁感应现象，根据该现象制成了发电机

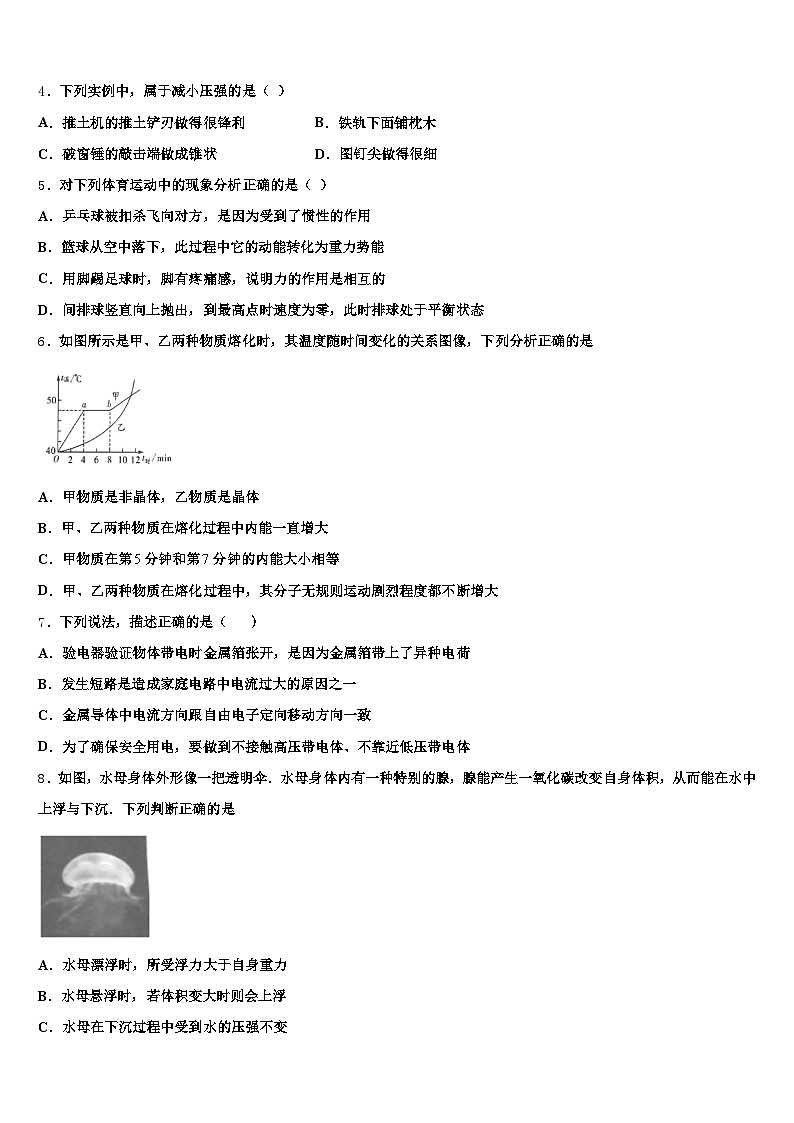

4．下列实例中，属于减小压强的是（ ）
A．推土机的推土铲刃做得很锋利B．铁轨下面铺枕木
C．破窗锤的敲击端做成锥状D．图钉尖做得很细
5．对下列体育运动中的现象分析正确的是（ ）
A．乒乓球被扣杀飞向对方，是因为受到了惯性的作用
B．篮球从空中落下，此过程中它的动能转化为重力势能
C．用脚踢足球时，脚有疼痛感，说明力的作用是相互的
D．间排球竖直向上抛出，到最高点时速度为零，此时排球处于平衡状态
6．如图所示是甲、乙两种物质熔化时，其温度随时间变化的关系图像，下列分析正确的是
A．甲物质是非晶体，乙物质是晶体
B．甲、乙两种物质在熔化过程中内能一直增大
C．甲物质在第分钟和第分钟的内能大小相等
D．甲、乙两种物质在熔化过程中，其分子无规则运动剧烈程度都不断增大
7．下列说法，描述正确的是（ ）
A．验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷
B．发生短路是造成家庭电路中电流过大的原因之一
C．金属导体中电流方向跟自由电子定向移动方向一致
D．为了确保安全用电，要做到不接触高压带电体、不靠近低压带电体
8．如图，水母身体外形像一把透明伞．水母身体内有一种特别的腺，腺能产生一氧化碳改变自身体积，从而能在水中上浮与下沉．下列判断正确的是
A．水母漂浮时，所受浮力大于自身重力
B．水母悬浮时，若体积变大时则会上浮
C．水母在下沉过程中受到水的压强不变
D．水母漂浮时比沉在水底时排开水的重力小

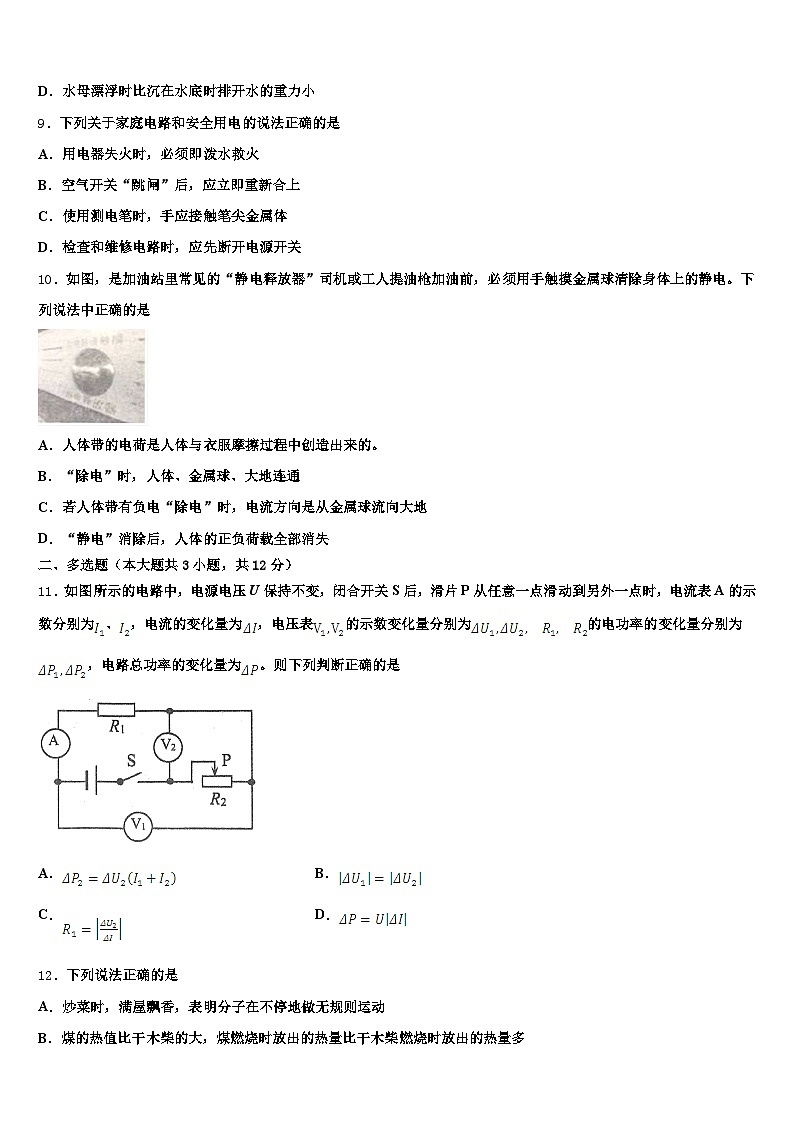

9．下列关于家庭电路和安全用电的说法正确的是
A．用电器失火时，必须即泼水救火
B．空气开关“跳闸”后，应立即重新合上
C．使用测电笔时，手应接触笔尖金属体
D．检查和维修电路时，应先断开电源开关
10．如图，是加油站里常见的“静电释放器”司机或工人提油枪加油前，必须用手触摸金属球清除身体上的静电。下列说法中正确的是
A．人体带的电荷是人体与衣服摩擦过程中创造出来的。
B．“除电”时，人体、金属球、大地连通
C．若人体带有负电“除电”时，电流方向是从金属球流向大地
D．“静电”消除后，人体的正负荷载全部消失
二、多选题（本大题共3小题，共12分）
11．如图所示的电路中，电源电压U保持不变，闭合开关S后，滑片P从任意一点滑动到另外一点时，电流表A的示数分别为、，电流的变化量为，电压表的示数变化量分别为的电功率的变化量分别为，电路总功率的变化量为。则下列判断正确的是
A．B．
C．D．
12．下列说法正确的是
A．炒菜时，满屋飘香，表明分子在不停地做无规则运动
B．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
C．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大
D．四冲程汽油机的做功冲程中，内能转化为机械能
13．如图所示，是小刚手拿矿泉水的情境图，此时矿泉水瓶在竖直方向上处于静止，以下解释正确的是
A．在水瓶盖上印有条形花纹，这是为了增加粗糙程度增大摩擦
B．瓶子没掉下去，是因为手对瓶子的摩擦力大于瓶子所受重力
C．透过瓶子可以观察到后方的手指变粗，这属于光的折射现象
D．小刚将空瓶扔入距离他1米远的垃圾箱，利用了物体有惯性
三、填空题（本大题共5小题，共10分）
14．小明在家探究鸡蛋受到的浮力大小与哪些因素有关，如图所示，鸡蛋浸没在水中时，所受到的浮力为 ________ N；如果直接将该鸡蛋投入水中，该鸡蛋将________（填“上浮”、“悬浮”或“下沉”）；若鸡蛋上表面距离水面10cm，则鸡蛋上表面受到水的压强是________ Pa（g=10N/kg）．
15．小敏家的电热水壶铭牌已模糊不清，他想估测其功率，把家里所有用电器关闭，只让该电热水壶工作1min，其铭牌上标有“3000R/kW·h”的电能表刚好转30转，则功率为 W；若他家平均每天要用该电热水壶烧水约0.5h，则一个月（30天）电热水壶将耗电 度.
16．有些家庭的电视机在不观看时没有切断电源，仍然处于待机状态．若电视机待机功率为10W，一天待机20h，则一天内待机消耗的电能为_____kW•h，30天电视机待机消耗的电能可供一盏25W的电灯正常工作_____h．
17．如图1所示是我国华为公司在2017年3月9日推出的“荣耀8”手机，深受消费者青睐．该手机后置摄像头可达2000万像素，是一款高端智能机．其摄像头的镜头相当于一个凸透镜，如图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车______（选填“远”或“近”）些．手机蓝牙是利用______（选填“超声波”“ 红外线”“ 电磁波”）来传递信息的．
18．一未装满橙汁的密闭杯子，先正立放在桌面上（如下图A），然后反过来倒立在桌面上（如下图B），两次放置橙汁对杯底的压强分别是pA和pB，橙汁对杯底的压力分别是FA和FB，则有pA______pB， FA_____FB．（选填“大于”“等于”“小于”）
四、计算题（本大题共3小题，共29分）
19．如图所示，边长为0.2m、质量为24kg的实心正方体A，以及边长为0.1m，质量为4.5kg的实心正方体B分别放置在水平地面上．（g取10N/kg）求：
（1）实心正方体A的密度；
（2）实心正方体B对地面的压强；
（3）为使A、B对水平地面的压强相等，将正方体A沿水平方向切下厚度h1一块 后叠放到正方体B上方，或将正方体A沿竖直方向切下厚度h2一块后叠放到正方体B上方都可以达到目的，求h1与h2的值．
20．如图所示，是某家用电热水壶内部的电路简化结构图，其中R1、R2为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式。该电热水壶有高温、中温、低温三档，中温档的额定功率为500W。求：
电热水壶调至中温档正常加热，将2kg温度为30℃的水烧开（标准大气压下）需要20min,水所吸收的热量及电热水壶的效率；电热水壶高温档的额定功率；若某次电热水壶用高温档加热0.1h，耗电0.09KW·h,通过计算判断此时电热水壶是否正常工作？
21．如图所示,电源电压保持不变,小灯泡L标有“6 V 3 W”的字样,其电阻不随温度的变化而变化，滑动变阻器的最大阻值为18Ω．当S闭合,S1、S2都断开时,滑动变阻器滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光．保持滑片P的位置不变,闭合S、S1、S2,发现电路消耗的总功率变化了12 W．请计算：
小灯泡正常工作的电流和小灯泡的电阻；电源电压；当开关S、S1、S2都闭合时,电路消耗总功率的最小值．
五、作图题（本大题共2小题，共4分）
22．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α．
23．如图传动装置．甲是由电机带动的逆时针转动的主动轮，乙是从动轮重20N．皮带与轮子之间无打滑现象，轮子与皮带A处的摩擦力大小为8N，请在皮带A处作出这个力和乙轮受到的重力的示意图．
六、实验探究题（本大题共3小题，共15分）
24．如图1所示，是测定小灯泡额定功率的实物图，其中电源是三节新的干电池，灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器上标有“10Ω，1A”的字样．
请你用笔画线代替导线将电路中未连接好的部分连好，使它成为完整的实验电路．小刚正确连好电路，但闭合开关后，发现灯泡不亮，小刚做出如下猜想：
猜想1：可能是灯丝断了；
猜想2：可能是电流表断路；
猜想3：可能是小灯泡短路；
猜想4：可能是滑动变阻器断路；
猜想5：可能是开关断路．
若电流表读数为0，电压表读数为4.5V，请你判定猜想______是正确的．假如电压表0～15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你帮助小刚设计电路图，并画在方框内．按新设计的电路图，调节滑动变阻器，使电压表示数达到______V时，小灯泡就正常发光．此时电流表示数如图3所示，则小灯泡的额定功率是______W．
25．在探究“杠杆平衡条件“的实验中，采用了如图甲所示的实验装置：
实验前，小明同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡；把图乙中右端的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙，当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将______（选填“变大”、“变小”或“不变”），在图丙中画出拉力F向左倾斜时，拉力F的力臂l；小红同学采用了图丁的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是______。
26．为了探究漂浮在液面上的均匀实心正方体物块露出液面的高度h与哪些因素有关。某组同学进行了讨论并形成了两个猜想。猜想(一)认为h的大小可能与液体的密度有关；猜想(二)认为h的大小可能与正方体物块的密度有关。为此，他们与老师一起设计了探究方案如下：
探究步骤(一)：探究h与液体密度ρ的关系
（1）测出正方体物块的边长H。
（2）将这个正方体物块分别漂浮于不同液体中，测出相应的h值。
（3）记录数据并归纳总结结论。
探究步骤(二)：探究h与____________的关系
（1）选用不同密度的若干正方体物块，要求它们的边长相等，测出边长H。
（2）将不同密度的正方体物块分别漂浮于水面上，测出相应的h值。
（3）设计记录数据表如表一所示。
表一
（4）记录数据并归纳总结结论。
探究步骤(三)：进一步综合分析并归纳总结结论。
①你认为探究步骤(一)中需要改进的地方是什么?答：________.
②请你填写完整“探究步骤(二)：探究h与__________的关系”。
③该小组同学在完善方案后进行了实验探究活动，其中实验步骤(二)收集到的数据如表二所示：
表二
根据实验序号1与2与3，初步分析可得出的结论是：漂浮在水面上的物块，_________。
④根据表二的数据可以推测：若露出水面高度为零时，物块的密度与水的密度的比值等于_______.
⑤关于正方体物块露出液面的高度h与它的边长H的比值正确的是__________.
A． B． C． D．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、用力推发生故障的汽车而未推动时，只有力没有距离；故推力对汽车没有做功，故A错误；
B、船闸在工作时，闸室分别与上游和下游构成连通器，故B正确；
C、足球离开脚后能在水平地面上又滚动一段距离，是因为足球具有惯性，但惯性不是力，不能说受到惯性力的作用，故C错误；
D、起重机把重物从地面匀速吊起的过程中，重物的质量和速度都没有改变，高度升高，故重物的动能不变，重力势能增大，故D错误；
2、C
【解析】
A、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意；
B、道钉撬在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意；
C、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，符合题意；
D、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意。
3、B
【解析】
A. 是奥斯特实验，即演示电流的磁效应的实验装置，小磁针移走，磁性不会消失，故A错误；
B. 是演示电磁铁的磁性强弱与线圈匝数的关系的实验装置，故B正确；
C. 是研究电磁感应现象的实验装置，是发电机原理，故C错误；
D. 是演示磁场对电流作用的实验装置，是电动机的原理，故D错误；
4、B
【解析】
A．推土机的推土铲刃做的很锋利可以减小受力面积，在压力不变时，减小受力面积，可以增大压强，不符合题意；
B．铁轨下面铺枕木，可以增大火车与地面的受力面积，在压力不变时，增大受力面积，可以减小压强，符合题意；
C．破窗锤的敲击端做成锥状，可以减小受力面积，在压力不变时，减小受力面积，可以增大压强，不符合题意；
D．图顶尖做得很细，以减小受力面积，在压力不变时，减小受力面积，可以增大压强，不符合题意；
故选B。
5、C
【解析】
A．乒乓球被扣杀后飞向对方，说明力可以改变物体的运动状态，故A错误；
B．物体的重力势能由物体的质量与高度决定，物体的动能由物体的质量与速度决定；蓝球从高处落下的过程中，高度下降，速度增加，是重力势能转化为动能；故B错误；
C．用脚踢足球时，脚有疼痛感，说明球对脚也施加了力，这个现象表明：物体间力的作用是相互的，故C正确；
D．平衡状态指的是合力为零的状态，小球在整个的过程中始终受到重力的作用，合力不为零，不是平衡状态，故D错误．故选C．
6、B
【解析】
A．甲图象中呈水平的一段ab所对应的温度48℃，就是物质的熔点，这是晶体熔化时的图象，因此物质甲是晶体，物质乙是非晶体，故A错误；
B．甲乙两种物质熔化过程中，不断吸热，内能增加，故B正确；
C．甲物质在第分钟和第分钟处于熔化过程，需要继续吸热，内能增大，温度不变，故第5分钟时物体内能比第7分钟内能小，故C错误；
D．分子的热运动与温度有关，当甲物质处于熔化过程中，温度不变，分子热运动剧烈程度不变，故D错误．
7、B
【解析】
验电器的工作原理是：同种电荷相互排斥；家庭电路电流过大的原因有二：发生短路，用电器总功率过大；物理学规定正电荷定向移动的方向为电流的方向；在金属导体中能发生定向移动的是自由电子；安全用电原则是：不接触高压带电体、不靠近低压带电体；
【详解】
A、同种电荷相互排斥，验电器验证物体带电时金属箔张开，是因为金属箔带上了同种电荷，故A错误；
B、家庭电路发生短路时，电流不经用电器，所以干路电流非常大，引起空气开关“跳闸”；造成家庭电路中电流过大的另一原因是用电器总功率过大，故B正确；
C、物理学规定正电荷定向移动的方向为电流方向，而金属中的电流是自由电子定向移动形成的，自由电子带负电，所以金属导体中电流方向跟自由电子定向移动方向相反，故C错误；
D、安全用电的原则是不接触低压带电体，不靠近高压带电体，故D错误．
故选B．
此题是一道电学综合题，考查的知识点较多，包括验电器的原理、家庭电路电流过大的原因、电流方向的规定及安全用电原则，特别要注意负电荷定向移动的方向与电流方向是相反的．
8、B
【解析】
A、根据物体漂浮条件可知，水母漂浮时，所受浮力等于自身重力，故A错误；
B、水母悬浮时，浮力等于其重力；若体积变大时，其排开水的体积变大，根据F浮＝ρgV排知，浮力变大，浮力大于重力，则水母会上浮，故B正确；
C、水母在下沉过程中，深度增大，根据p＝ρgh知，受到水的压强变大，故C错误；
D、水母漂浮时，浮力等于其重力，水母沉在水底时，浮力小于其重力，所以水母漂浮时受到的浮力大于其沉在水底时受到的浮力，由F浮＝G排可知，水母漂浮时比沉在水底时排开水的重力大，故D错误．
9、D
【解析】
A、生活中的水是导体，发现漏电而引起火灾时，不要直接去救援，因为人在救援时可能直接或间接接触火线，故A错误；
B、空气开关“跳闸”，可能是出现了短路，也可能是电流过大，所以空气开关“跳闸”后，应先检修电路，确认无误后再闭合开关，故B错误；
C、使用测电笔时应用手接触笔尾的金属体，手接触笔尖金属体会造成触电事故，故C错误；
D、更换灯泡或维修电路时若不断开电源，容易引发触电事故，故D正确。
10、B
【解析】
摩擦起电的本质是发生了电子的转移，并不是创造了电荷；正电荷移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球，当“静电”消除后，是人体所带的正负电荷量相等，对外不显电性。
【详解】
A.人体带的电荷是人体与衣服摩擦过程中发生了电荷的转移，A错误不符合题意；
B.“除电”时，人体、金属球、大地连通，人体所带电荷经金属球流向大地，B正确符合题意；
C. 电流的方向是正电荷移动的方向，若人体带有负电，“除电”时，电流方向是从大地流向金属球，C错误不符合题意；
D. “静电”消除后，是人体所带的正负电荷量相等，对外不显电性，而不是人体的正负荷载全部消失，D错误不符合题意。
故选B。
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
由图可知，两个电阻串联，电压表V1测R1的总电压，V2测R2的电压，根据欧姆定律及其公式变形对各个选项逐一分析．
【详解】
A.,R2消耗的电功率增加量：
P2=(U2U2)I2- U2 I1=U2(I2I1)U2I2U2(I1I2),故A错误；
B. 滑片向右移动,R2两端电压增大,因为电源电压不变,所以R2两端电压的增大量等于R1两端电压的减小量,即U2=U1故B正确；
C. 设滑片移动前后电路中的电流为I1、I2，根据欧姆定律和串联电路电压的规律，则电压表V2示数的变化量：U2=(UI1R1)(UI2R1)=(I2I1)R1=IR1，所以：=R1根据串联电路各部分电压等于电源总电压，故有U2=U1，
所以：== R1，故C正确；
D.由R1和R2消耗的电功率和增加量：
△P=I22(R1+R2)−I21(R1+R2)=(I22−I21)(R1+R2)=(I2−I1)(I2+I1)(R1+R2)=△I[I2(R1+R2)+I1(R1+R2)]=△I(U2+U1),因为U2+U1=U ，所以，故D正确。
12、ACD
【解析】
A、炒菜时，芳香油分子不停地做无规则运动，扩散到空气中，由于炒菜时温度很高，所以分子的扩散速度加快，故“满屋飘香”故A正确；
B、根据可知，物质燃烧放出的热量与热值、质量都有关，故热值大燃烧时放出热量不一定多。故B错误；
C、用水作为汽车发动机的冷却剂，主要是因为水的比热容较大，与其他物质相比，在质量相同的情况下，升高相同的温度，水吸收的热量多，故C正确；
D、四冲程汽油机的做功冲程中，将高温高压燃气的内能转化为活塞的机械能，故D正确。
13、ACD
【解析】
A、水瓶盖上印有条形花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A正确；
B、竖直握在手中的瓶子静止不滑落下来，瓶子处于平衡状态，则在竖直方向上受的力是平衡力，竖直向上的摩擦力和竖直向下的重力的大小相等，故B错误；
C、透过瓶子可以观察到后方的手指变粗，是放大镜的应用，属光的折射现象，故C正确；
D、小刚用力是空瓶与手一起运动，松手后空瓶由于惯性继续运动，然后被扔入距离他1米远的垃圾箱，这是利用了物体具有惯性．故D正确．
三、填空题（本大题共5小题，共10分）
14、0.5 下沉 1000
【解析】
当使用弹簧测力计测量物体浮力是，浮力F浮= G – F=0.6N-0.1N=0.5N.由于鸡蛋受到的浮力小于鸡蛋的重力，所以鸡蛋会下沉．根据P=ρg h=ρ水=1.0×103 Kg / m3×10N/kg×0.1m=1000 Pa
15、600 9
【解析】
试题分析：电热水壶工作1min电能表刚好转30转，可得工作1h电能表转30×60=1800转，消耗的电能为1800/3000=0.6kW·h，所以可知电热水壶的电功率为0.6kW=600W；一个月烧水时间为30×0.5h=15h，所以消耗的电能为W=Pt=0.6kW×15h=9kW·h．
【考点定位】电能表；电能的计算
16、0.2 240
【解析】
（1）电视机一天内待机消耗的电能；
（2）电视机待机30天消耗的电能，
这些电能可供25W电灯正常工作的时间
17、近 电磁波
【解析】
摄像头的镜头相当于凸透镜，时，凸透镜成倒立、缩小的实像．分析比较甲、乙两图，汽车的像越来越大，即物距越来越小，所以拍摄第二张比拍摄第一张摄像头离小车近．
手机蓝牙是一种短距离的无线通信技术，所以是利用电磁波来传递信息的．
18、大于 小于
【解析】
不论正立还是倒立，杯中装的都是橙汁，液体密度相同，由图可知，倒立时的深度较小，根据p=ρgh可知，倒放是对杯底的压强较小，即pA＞pB．
当容器形状是上粗下细（如图A）时，橙汁对容器底的压力：FA=pASA=ρghASA＜ρgVA=mg=G，即FA＜G，当容器形状是上细下粗（如图B）时，橙汁对容器底的压力：FB=pBSB=ρghBSB＞ρgVB=mg=G，即FB＞G，所以，FB＞FA．
四、计算题（本大题共3小题，共29分）
19、（1）3×103kg/m3 ；（2）4.5×103 Pa ；（3）0.01m ，0.0125m
【解析】
（1）根据题意知道，实心正方体A的体积是：VA =（0.2m）3 =8×10-3 m3，所以，A的密度是： =3×103 kg/m3；
（2）实心正方体B对地面的压力是：FB=GB =mB g=4.5kg×10N/kg =45N；实心正方体B对地面的压强是： =4.5×103 Pa；
（3）将正方体A沿水平方向切时，则SA：SB =（0.2m）2 ：（0.1m）2 =4：1，根据A、B对水平地面的压强相等知道， ，即 ，代入数据知道， ，由此解得h1 =0.01m；
将正方体A沿竖直方向切时，，代入数据得：，由此解得：h2 =0.0125m．
20、（1）5.88×105J，98%；（2）1000W；（3）电热水壶非正常工作。
【解析】
（1）电热水壶调至中温档正常加热时，P中=500W，仅R1接入电路，U=220V，则，加热时间t=20min=1200s，将m=2kg温度为30℃的水烧开（标准大气压下），Δt=100℃－30℃=70℃,c=4.2×103J/（kg ·℃）；水所吸收的热量Q吸=cmΔt=4.2×103J/（kg ·℃）×2kg×70℃=5.88×105J，电热水壶放出的热量Q=W=P中t=500W×1200s=6×105J，效率为。
（2）当电热水壶处于高温档时，R1与R2并联，则额定功率为。
（3）若某次电热水壶用高温档加热t0=0.1h，耗电W0=0.09KW·h,则功率P0=W0/t0=0.09KW·h/0.1h=900W，小于1000W，故电热水壶非正常工作。
21、（1）12Ω；（2）12V；（3）14W
【解析】
（1）由于小灯泡L标有“6 V 3 W”的字样，所以，小灯泡正常发光时的电压是：UL =6V，功率是：PL =3W，由P=UI知道，小灯泡正常工作的电流是：=0.5 A；由欧姆定律知道，灯泡的电阻是：=12Ω；
（2）当S闭合，S1、S2 都断开，滑动变阻器滑片P从b端向a端滑过三分之一时，灯泡与变阻器的三分之二电阻串联，由于串联电路中各处的电流相等，且灯泡正常发光，即电路中的电流是：I=IL =0.5A；又因为串联电路中总电阻等于各分电阻之和，所以，电源的电压是： =12V；
此时电路消耗的总功率是：P=UI=12V×0.5A=6W，
（3）保持滑片P的位置不变，闭合S、S1、S2 时，R0 与变阻器的电阻并联，又因为电路消耗的总功率变化了12W，所以，电路中的总功率是：P=12W+6W=18W，由于并联电路中各支路两端的电压相等，所以，滑动变阻器消耗的电功率是： =12W，R0 的电功率是：P0 =P-PR =18W-12W=6W；要使电路消耗的总功率最小，应使滑动变阻器接入电路中的电阻最大，变阻器消耗的最小功率是： =8W，电路中的最小总功率是：P最小 =P0 +PR最小 =6W+8W=14W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
根据题意知道，OA为入射光线，OB为反射光线，ON是∠AOB的角平分线，所以ON是法线，O是入射点，过入射点O作法线的垂线，即是平面镜的位置，入射光线与法线的夹角就是入射角α，如图：
本题考查的是作光的反射光路图，结合光的反射定律来作图，比较直观、简捷、准确．
23、
【解析】
A点位置在与主动轮接触的皮带上,轮子带着传送带运动,故传送带相对轮子有向左运动的趋势,可以知道此处静摩擦力方向向右，作用点在A点;重力的方向竖直向下，作用点在乙轮的重心，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、 1 0.7 1.14
【解析】
（1）灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，由欧姆定律，灯的额定电流约为：I==0.38A，故电流表选用小量程串联在电路中，电压表并联在灯泡两端，选0～15V量程，滑动变阻器接一上一下两接线柱，电路如下图所示：
（2）若电流表读数为0，电路可能断路，电压表读数为4.5V，则电压表与电源连通，可能是灯丝断了；猜想1是正确；
（3）由题意可知，电源电压为1.5V×3=4.5V，当灯泡正常发光时，灯泡两端的电压为3.8V，滑动变阻器两端的电压为4.5V-3.8V=0.7V；可以将电压表与滑动变阻器并联，如下图所示：
（4）当灯泡正常发光时，电压为额定电压U灯=3.8V，此时滑动变阻器电压，即电压表示数：U滑=U-U灯=4.5V-3.8V=0.7V；电流表量程是0~0.6A，分度值是0.02A，电流表示数I=0.3A，灯泡的额定功率P=UI=3.8V×0.3A=1.14W．
25、右 变大 杠杆自身的重力对实验有影响
【解析】
（1）图甲可知，杠杆左端重右端轻，应将杠杆的平衡螺母向右调节，才能使杠杆处于水平位置平衡。
（2）若拉力F向右倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力和阻力臂一定，动力F的力臂变短，则动力F变大；在图丙中从A点向左下方作出拉力F，再从支点O作拉力的垂线，支点O到垂足的距离即为力臂，并标出l。如图：
（3）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响。
26、记录不同液体的密度ρ液 物体的密度ρ物 体积相同，物体密度越大，露出液面的高度越小 1 C
【解析】
①探究物块露出液面的高度与液体密度的关系，需要改变液体的密度，记录不同液体的密度，所以步骤(一)中缺少记录不同液体的密度；
②步骤（二）中需要探究h的大小与正方体物块的密度ρ物的关系；
③比较实验序号1与2与3中的数据，正方体物块的边长相等，物块的密度越大，露出液面的高度越小；
④由表中数据可知，物块的密度增加200kg/m3，露出的高度h减小2cm，所以当物体的密度为1000kg/m3，露出的高度为0，所以物块的密度与水的密度的比值为；
⑤设物块的底面积为S，物块处于漂浮状态，∴F浮=G，ρ液gV排=ρ物gV物，ρ液gS（H-h）=ρ物gSH，，故C正确。
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
2
3
…
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
400
1000
6
10
2
600
1000
4
10
3
800
1000
2
10
…
…
…
…
…
