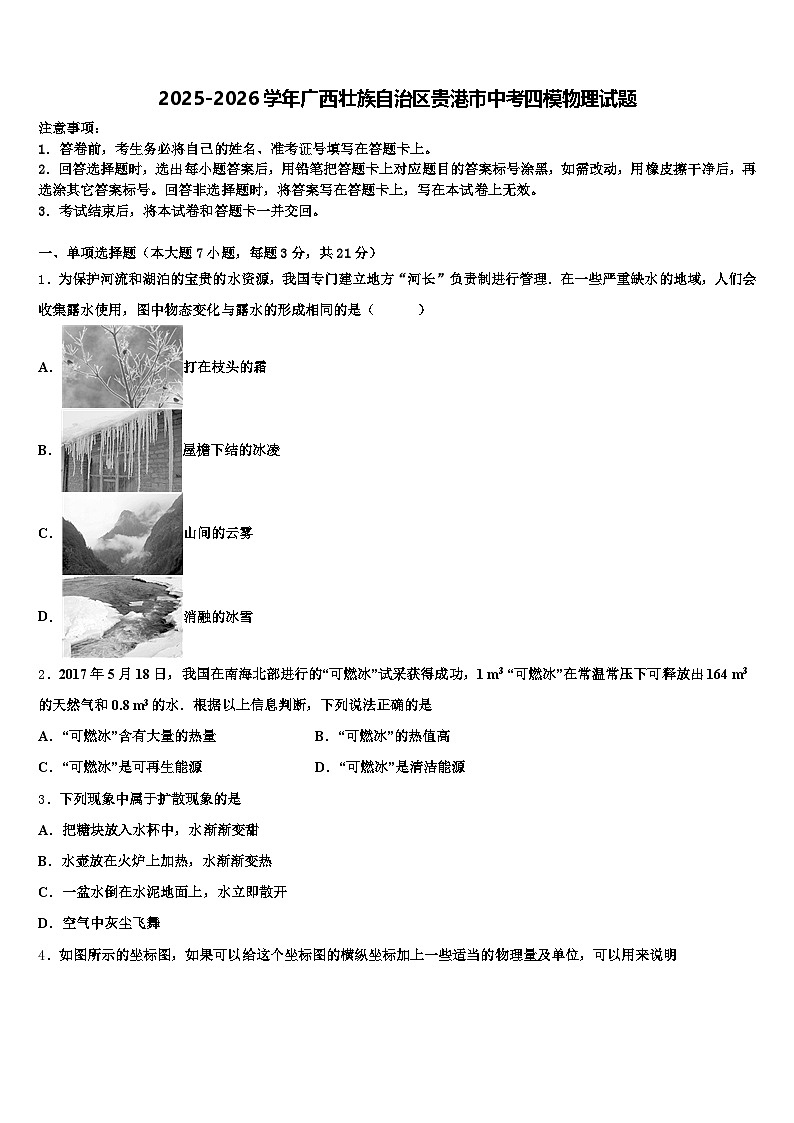

2025-2026学年广西壮族自治区贵港市中考四模物理试题（含答案解析）

这是一份2025-2026学年广西壮族自治区贵港市中考四模物理试题（含答案解析），共21页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．为保护河流和湖泊的宝贵的水资源，我国专门建立地方“河长”负责制进行管理．在一些严重缺水的地域，人们会收集露水使用，图中物态变化与露水的形成相同的是（ ）
A．打在枝头的霜
B．屋檐下结的冰凌
C．山间的云雾
D．消融的冰雪
2．2017年5月18日，我国在南海北部进行的“可燃冰”试采获得成功，1 m3 “可燃冰”在常温常压下可释放出164 m3的天然气和0.8 m3的水．根据以上信息判断，下列说法正确的是
A．“可燃冰”含有大量的热量B．“可燃冰”的热值高
C．“可燃冰”是可再生能源D．“可燃冰”是清洁能源
3．下列现象中属于扩散现象的是
A．把糖块放入水杯中，水渐渐变甜
B．水壶放在火炉上加热，水渐渐变热
C．一盆水倒在水泥地面上，水立即散开
D．空气中灰尘飞舞

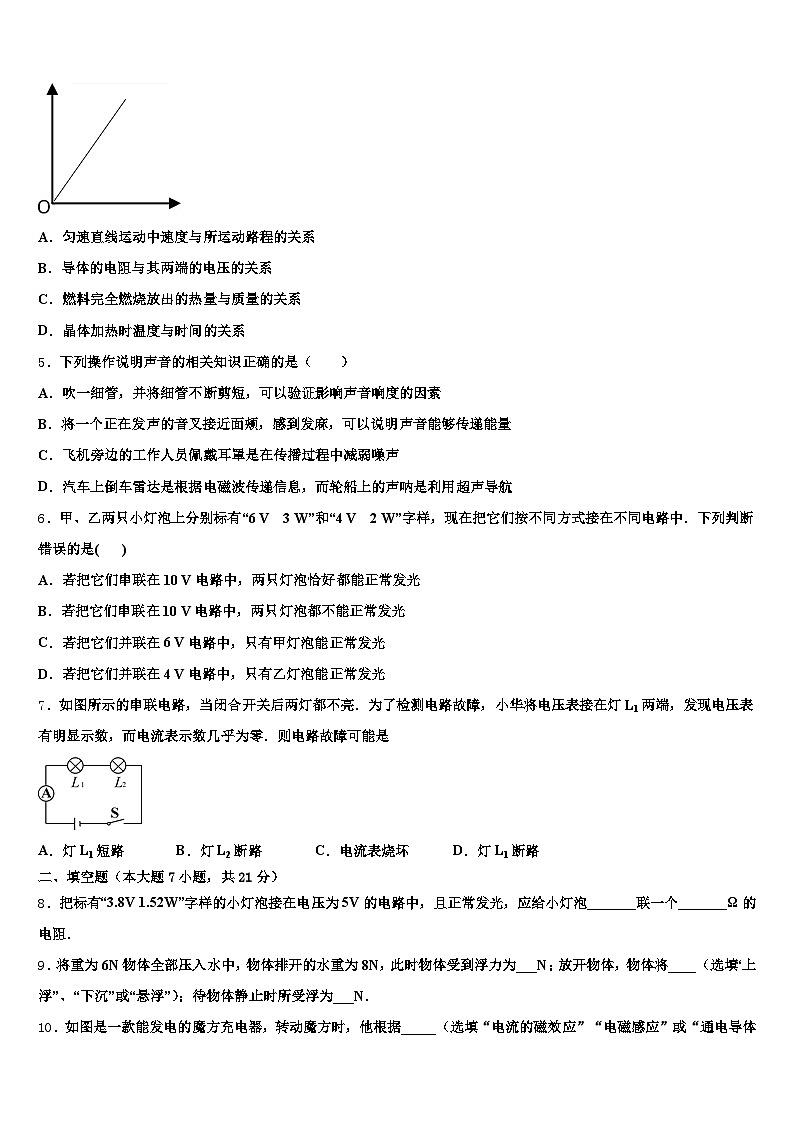

4．如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明
A．匀速直线运动中速度与所运动路程的关系
B．导体的电阻与其两端的电压的关系
C．燃料完全燃烧放出的热量与质量的关系
D．晶体加热时温度与时间的关系
5．下列操作说明声音的相关知识正确的是（ ）
A．吹一细管，并将细管不断剪短，可以验证影响声音响度的因素
B．将一个正在发声的音叉接近面颊，感到发麻，可以说明声音能够传递能量
C．飞机旁边的工作人员佩戴耳罩是在传播过程中减弱噪声
D．汽车上倒车雷达是根据电磁波传递信息，而轮船上的声呐是利用超声导航
6．甲、乙两只小灯泡上分别标有“6 V 3 W”和“4 V 2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
7．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路
二、填空题（本大题7小题，共21分）
8．把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡_______联一个_______Ω的电阻．
9．将重为6N物体全部压入水中，物体排开的水重为8N，此时物体受到浮力为___N；放开物体，物体将____（选填“上浮”、“下沉”或“悬浮”）；待物体静止时所受浮为___N．

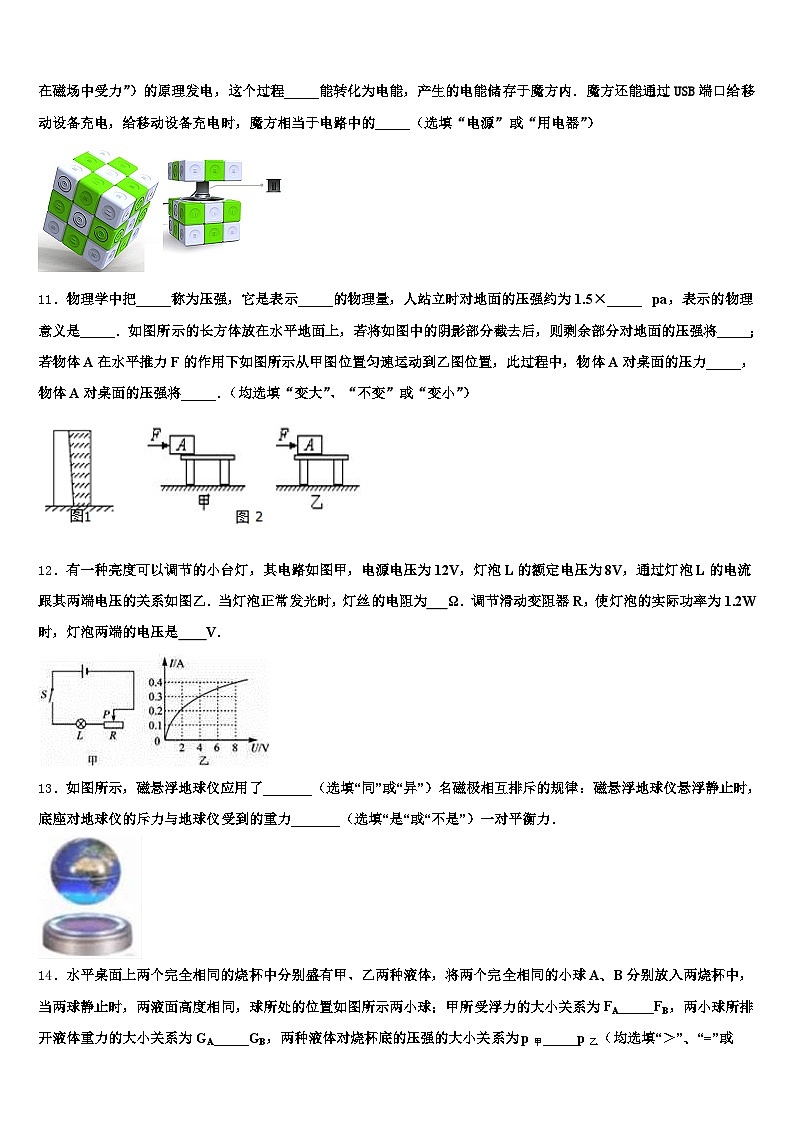

10．如图是一款能发电的魔方充电器，转动魔方时，他根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程_____能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）
11．物理学中把_____称为压强，它是表示_____的物理量，人站立时对地面的压强约为1.5×_____ pa，表示的物理意义是_____．如图所示的长方体放在水平地面上，若将如图中的阴影部分截去后，则剩余部分对地面的压强将_____；若物体A在水平推力F的作用下如图所示从甲图位置匀速运动到乙图位置，此过程中，物体A对桌面的压力_____，物体A对桌面的压强将_____．（均选填“变大”、“不变”或“变小”）
12．有一种亮度可以调节的小台灯，其电路如图甲，电源电压为12V，灯泡L的额定电压为8V，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为 Ω．调节滑动变阻器R，使灯泡的实际功率为1.2W时，灯泡两端的电压是 V．
13．如图所示，磁悬浮地球仪应用了_______（选填“同”或“异”）名磁极相互排斥的规律：磁悬浮地球仪悬浮静止时，底座对地球仪的斥力与地球仪受到的重力_______（选填“是“或“不是”）一对平衡力．
14．水平桌面上两个完全相同的烧杯中分别盛有甲、乙两种液体，将两个完全相同的小球A、B分别放入两烧杯中，当两球静止时，两液面高度相同，球所处的位置如图所示两小球；甲所受浮力的大小关系为FA_____FB，两小球所排开液体重力的大小关系为GA_____GB，两种液体对烧杯底的压强的大小关系为p甲_____p乙（均选填“＞”、“=”或“＜”）．
三、作图题（共7分）
15．小磁针在图示的位置静止,请标出磁体的磁极，并画出磁感线的方向．
16．如图所示，一束入射光线从水中通过水面后射入空气中，请画出入射光线并标出折射角。
（_________）
17．如图，凸透镜上半部分在空气中，下半部分在水中，请作出凸透镜的入射光线和进入水中的折射光线的大致方向．
（______）
四、实验题（本大题共5小题，共20分）
18．如图是小明“探究平面镜成像特点”的实验装置。
（1）为了保障实验效果，应该选择_______（选填“平面镜”“厚玻璃板”或“薄玻璃板”）。
（2）此实验中选择两支相同的蜡烛是为了______________。
（3）接着他又探究凸透镜成像的规律：经过调整，在光屏上先得到一个清晰倒立的实像；保持凸透镜位置不变，将蜡烛远离凸透镜，要再获得清晰的实像，光屏应_______（选填“靠近”或“远离”）凸透镜。
19．如图是课本上的演示实验，请按要求回答：
甲图：该装置能探究声音产生的原因，还能探究声音的______和_______的关系。
乙图：实验现象是：________________________________________。
实验现象说明了：__________________________________________。
20．如图甲所示，小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的水．
圆柱体的重力为_____N；圆柱体浸没在水中时所受浮力为_____N；比较_____两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关；比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随_____而改变；小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为_____N，这表明浸在液体中的物体所受浮力的大小还跟_____有关；该液体的密度是_____kg/m1．
21．在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
用笔画线代替导线将图甲中的实物连接完整．把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
22．在“研究杠杆的平衡条件”实验中：
（1）实验前，发现杠杆处于如图甲所示的状态，则应将杠杆右端的平衡螺母向________移动，使杠杆在水平位置平衡，左右两端添加钩码后，杠杆的状态如图乙所示，可以将右端钩码的位置向_______移动，使杠杆在水平位置重新平衡（均选填“左”或“右”）．
（2）两同学用弹簧测力计与钩码探究杠杆的平衡条件，如图丙、丁所示，都得到F1•OA＜F2•OB，并由此得出结论：动力×动力臂＜阻力×阻力臂．则丙的原因是______，丁的原因是______．
（3）另一小组的同学获得的数据如下表所示：
他们得出的结论是：“动力+动力臂＝阻力+阻力臂“你认为这个结论________（选填“正确”或“错误”），理由是________．
（4）从杠杆的平衡条件及施工量等因素考虑，工人师傅们应选择如图所示的方案________进行施工会更合适．
五、计算题（本大题共2小题，共13分）
23．风能是清洁环保的可再生能源，风力发电日益受到人们的重视．如图，某风力发电机工作时，通过叶片旋转面积的风力的功率P风＝3000v3（其中v为风速）．若风速10m/s，则发电机1h输出的电能约960kW•h，求：
发电机的输出功率；发电机的发电效率．
24．图甲为一款养生壶，其内部的电路简化图如图乙所示，、均为发热电阻。先闭合开关，再通过开关的断开或闭合，可以实现“加热”和“保温”两种状态的变换。现只将该养生壶接入家庭电路中正常工作，当闭合开关、，通过的电流为。当仅闭合开关，电路正常工作，图丙所示电能表的转盘转了。
求该养生壶的：
（1）加热功率；
（2）保温功率。
六、综合能力题（本大题共3小题，共18分）
25．如题1图所示电路，电源电压恒定。闭合开关，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，R1的I﹣U关系图象如图所示，求：
R2的最大阻值；滑动变阻器的滑片位于中点时，V2的示数；在图2中画出滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象。
26．定值电阻R1、R2和标有额定功率为“0.9W”字样白炽灯L和特殊电子元件E并联接在电路中，且R1＜R2 ， 改变电路两端电压U，通过每个电阻、电灯和特殊电子元件的电流也相应改变，根据实验数据绘出R1、R2、RL和RE的I一U（或U一I）图线，如图所示。
图中________表示的是R1的电流与电压的图象；________表示的是电灯RL的电流与电压的图象（填“OA”“OB”“OC”或“OD”） 若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，电路消耗的总功率是____W； 若将定值电阻R2与白炽灯L串联后，接在电压为3.5V的电路中，则电阻R2在1分钟内产生的热量是________J。
27．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．
月球车设计的相关参数如下表：
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．
(1)根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力
(2)月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．
(3)探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．
(4)在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】
露是液态的，是由空气中的水蒸气遇冷（清晨温度比较低）形成的，气态变为液态的现象叫液化．
A.霜是空气中的水蒸气遇冷凝华形成的冰晶．故A不符合题意；
B.冰凌是水凝固形成的．故B不符合题意；
C.雾是空气中的水蒸气遇冷液化形成的小水滴．故C符合题意；
D.冰雪消融由固态变为液态，是熔化过程．故D不符合题意．
故选C．
2、B
【解析】
A、热量是热传递过程中转移能量的多少，燃料的性能只能用热值来描述，故A错误；
B、1 m3 “可燃冰”在常温常压下可释放出164 m3的天然气和0.8 m3的水，说明1m3的“可燃冰”释放的能量，至少与164m3天然气完全燃烧释放的能量相当，所以“可燃冰”的热值大，故B正确；
C、“可燃冰”开发使用后，会越来越少，不可能在短期内从自然界得到补充，是不可再生能源，故C错误；
D、对于“可燃冰”燃烧后的产物以及是否含有其他杂质的相关信息仅凭题干中的信息无法判断，故D错误．
3、A
【解析】
A．组成物质的分子在不停的做无规则运动，把糖块放入水杯中，糖分子不断运动慢慢扩散到水中，水渐渐变甜，属于扩散现象；故A正确；
B．改变物体内能的方式是做功和热传递，水壶放在火炉上加热，水渐渐变热，是通过热传递改变物体的内能，不属于扩散现象；故B错误；
C．我们知道液体具有流动性，没有固定的形状，一盆水倒在水泥地面上，水立即散开，这属于宏观物体的运动，不属于扩散现象；故C错误；
D．灰尘是一种固体小颗粒，在风的作用下会在空气中飞舞，这是一种宏观物体的运动，不属于扩散现象．故D错误．故答案为A．
4、C
【解析】
如图的图像，为正比例图像，即表示一个量与另一个量成正比．
A．匀速直线运动中速度是不变的，即速度随运动路程没有变化，画出图像应为水平线，故不可以表示；
B．导体的电阻是导体本身的属性，由材料、粗细和长度决定，与其两端的电压无关，所以不能表示；
C．根据可知，燃料完全燃烧放出的热量与质量成正比，可以用此图像来表示，横坐标为质量，纵坐标为热量即可；
D．晶体加热时温度先升高，达到熔点后，吸热温度不变，全部熔化为液体后，温度再升高，画出图像中间也有水平的一段，故不能表示．
5、B
【解析】
A、用力吹细管空气振动产生声音，不断剪短细管，空气柱减小，频率增大，音调变高，研究的是音调和频率的关系，故A错误；
B、由于声音能够传递能量，所以正在发声的音叉接近面颊，会感到发麻，故B正确；
C、飞机旁边的工作人员佩戴耳罩是在人耳处减弱噪声，故C错误；
D、汽车倒车雷达是利用超声波的回声定位原理制作的，轮船上的声呐采用的是超声波传递信息的，故D错误。
6、B
【解析】
由题可知，甲灯泡正常发光时的电流：
，
甲灯泡的电阻：
；
乙灯泡正常发光时的电阻：
，
乙灯泡的电阻：
。
【详解】
AB．因为两灯泡额定电流相等均为0.5A，若把它们串联在10 V电路中，两只灯泡两端的电压分别为其额定电压，两灯泡恰好都能正常发光，故A正确，B错误；
C．若把它们并联在6 V电路中，并联电路各支路两端电压相等，乙灯泡将会烧毁，只有甲灯泡能正常发光，故C正确；
D．若把它们并联在4 V电路中，乙灯两端电压为额定电压，乙灯能正常发光，甲灯不能正常发光，故D正确；
故选B。
7、D
【解析】
如果灯L1短路，则电压表无示数，与题意不符，故A错；如果灯L2断路则两个仪均无示数，与题意不符，故B错；如果电流表烧坏，则电路为断路状态，电压表也无示数，与题意不符，故C错；如果．灯L1断路，则完全符题目中出现的现象，故D正确；应选D．
二、填空题（本大题7小题，共21分）
8、串 3
【解析】
由题知，电源电压高于灯泡的额定电压，要使“3.8V 1.52W”字样的小灯泡接在电压为5V的电源上正常工作，根据串联电路分压的特点知，需要给它串联一个电阻，以分去一部分电压；
根据得灯的正常工作电流为：
串联电路中各处的电流相等，则
；
因串联电路的总电压等于各电阻两端的电压之和，得电阻两端的电压为：
根据得串联电阻的阻值为：
．
重点是欧姆定律的应用，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
9、8上浮6
【解析】
试题分析：①浸在液体中的物体受到的浮力等于排开的液体受到的重力；
②物体的浮沉条件是：浮力大于重力，上浮；浮力等于重力，悬浮；浮力小于重力，下沉．
用手将物体全部压入水中时，已知物体排开的水重为8N，由阿基米德原理知：此时物体所受的浮力也为8N；
放手后，物体受到的浮力8N大于物体的自重6N，因此物体要上浮．
待物体静止时处于漂浮状态，所以所受浮力等于本身的重力，即为6N．
考点：阿基米德原理
点评：本题考查阿基米德原理和物体的浮沉条件的应用；
阿基米德原理：浸在液体中的物体受到向上的浮力的作用，浮力大小等于物体排开的液体的重力．
10、电磁感应机械能电源
【解析】
利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；在对外供电的过程中，电源会提供电能．
【详解】
转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，电能转化为机械能；魔方给移动设备充电时，魔方提供电能，相当于电路中的电源．
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能．
11、单位面积上所受的压力 压力的作用效果 104 地面每平方米面积上受到人的压力为1.5×104N 变小 不变 变小
【解析】
物理学中把单位面积上所受的压力称为压强，它是表示压力的作用效果的物理量；
初中生的体重大约是500N，双脚的面积大约是500cm2＝5×10﹣2m2；
则人双脚站立时对地面的压强大约是：p＝＝＝1×104Pa，因此，该空的数量级为104；
1.5×104Pa表示的物理含义是：地面每平方米面积上受到人的压力为1.5×104N．
将图中的阴影部分截去后，则剩余部分对地面的压力减小一半，与地面的接触面积减小不到一半，
也就是说接触面积减小的程度比压力减小的程度小，
由公式p＝可知，剩余部分对地面的压强将减小；
若物体A在水平推力F的作用下如图所示从甲图位置匀速运动到乙图位置，
物体在水平桌面上，对桌面的压力等于其重力，重力不变，故压力不变．
由p＝知，压力不变，受力面积在增大，所以压强变小．
12、20；4
【解析】
试题分析：由题意知，小灯泡正常发光时的电压UL=8V，由图象知，IL=0.4A，由I=U/R可得，灯丝的电阻：RL=UL/IL=8V/0.4A=20Ω； 由图乙可知，当UL′=4V、IL′=0.3A时，灯泡的实际功率PL′=UL′IL′=4V×0.3A=1.2W．
【考点定位】欧姆定律；电功率
13、同 是
【解析】
同名磁极相互排斥，异名磁极相互吸引．
因为球体与底座是相互分离的，所以球体与底座之间一定是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的；
因为球体静止在空中时受两个力的作用，一个是竖直向下的重力，一个是竖直向上的底座对它的斥力．在这两个力的作用下地球仪保持静止，所以这两个力是一对平衡力．
牢记二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上．且要注意与相互作用力区分清楚．
14、= = ＞
【解析】
由图可知，A球漂浮，B球悬浮，所以根据悬浮和漂浮条件可知两球受到的浮力都等于各自的重力，由于两个小球是相同的，重力相等，所以FA=FB=G．
根据阿基米德原理可知：排开液体重力GA=FA，GB=FB，所以GA=GB；
由于A球漂浮，B球悬浮，根据物体的浮沉条件可知：ρ甲＞ρ球，ρ乙=ρ球，
则两种液体的密度大小关系是：ρ甲＞ρ乙．
因为两容器液面等高（深度h相同），根据液体压强公式p=ρgh可得，两种液体对烧杯底的压强的大小关系为p甲＞p乙．
三、作图题（共7分）
15、
【解析】
试题分析：由于磁体周围的磁感线从N极出发回到S极，磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致，故可标出磁感线的方向．根据磁感线方向即可确定磁铁的N、S极．
解：由图可知：小磁针静止时N极指向的方向为该点磁感线的方向一致；
再根据磁感线在磁体的周围是从N极出来，回到S极；如图：
【点评】本题考查了磁感线的特点．小磁针N极在磁场受力方向与磁感线方向一致．
16、
【解析】
先过折射点O作水面的垂线，即法线，在法线右侧的水中画出入射光线AO，方向指向入射点，注意入射角小于折射角，折射角为折射光线与法线的夹角，如图所示：
17、
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线；过入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
四、实验题（本大题共5小题，共20分）
18、薄玻璃板 比较物体和像的大小关系 靠近
【解析】
（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，会影响实验的效果，所以应选用薄玻璃板；
（2）选取两只完全相同的蜡烛A、B，是为了比较像与物的大小关系；
（3）根据凸透镜成实像时，物远像近像变小，可知，应将蜡烛向远离凸透镜方向移动，同时光屏应向靠近凸透镜方向移动。
19、响度振幅温度计示数升高快慢不同电流相同时，相同时间内，电阻越大产生的热量越多
【解析】
[1][2]甲图：在该实验中通过观察小球的运动可以知道音叉在振动，如果响度越大，小球被弹开的距离越大，这也说明响度与音叉振动的幅度有关。
[3][4]乙图：在实验中，刚开始温度计的示数相同，当加热一段时间后，发现两个瓶中水的温度升高的快慢不同，这也说明当电阻不同时，在相同的时间内，当电流相同时，电阻越大，其产生的热量就越多。
20、6 4 b、c或b、d 深度 1 液体的密度 0.75×101
【解析】
（1）由图a知，圆柱体的重力G＝6N；
（2）由图a、c或a、d知，圆柱体浸没在水中后所受浮力F浮＝G﹣F＝6N﹣2N＝4N；
（1）要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开液体的体积不同，图b、c或b、d符合要求；
（4）由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不变；可知：当物体浸没在同种液体中，所受浮力不随深度而改变；
（5）由图乙知，物体完全浸没时测力计的示数为1N，
则圆柱体浸没在液体中后所受浮力F浮液＝G﹣F′＝6N﹣1N＝1N；
由实验知，浸在液体里的物体受到的浮力大小还跟液体的密度有关．
圆柱体浸没在水中时，排开水的体积：V排＝＝＝4×10﹣4m1，
物体浸没在另一液体中时，排开液体的体积不变，V排仍然为4×10﹣4m1，
液体的密度：
ρ液＝＝＝0.75×101kg/m1．
21、 5
【解析】
解：（1）电压表并联在待测电阻两端，电路图如图所示：
（2）由图乙可知：电压表量程是3V，最小分度值是1.1V，电压表示数是1.8V；
电流表量程是1.6A，最小分度值是1.12A，电流表示数是1.36A；把电压表与电流表的示数填入表中，如下表所示；

（3）根据表中数据，由欧姆定律得：R1＝＝5Ω；R2＝＝5Ω，R3＝＝5Ω，；
未知电阻Rx的阻值RX＝＝＝5Ω；
（4）①流过电路的电流I＝，电阻Rx的阻值Rx＝，②并联电路电压U＝I2R1，流过待测电阻的电流IX＝I1﹣I2，待测电阻阻值RX＝；
22、右 左 把OB当作F2的力臂 杠杆自重对实验产生了影响 错误 不同的物理量不能相加 A
【解析】
（1）调节杠杆在水平位置平衡，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响．杠杆右端偏高，右端的平衡螺母应向上翘的右端移动．
如图（b）所示的状态，左高右低，可以将右端钩码的位置向左移；
（2）两同学用弹簧测力计与钩码探究杠杆的平衡条件，如图丙、丁所示，都得到F1•OA＜F2•OB，并由此得出结论：动力×动力臂＜阻力×阻力臂．则丙的原因是把OB当作F2的力臂；丁的原因是杠杆自重对实验产生了影响；
（3）得出“动力+动力臂＝阻力+阻力臂”的结论是错误的，因为数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加．
（4）从杠杆的平衡条件及施工量等因素考虑，工人师傅们应选择如图A的方案较省力．
五、计算题（本大题共2小题，共13分）
23、（1）9.6×105W（2）32%
【解析】
（1）发电机的输出功率：P输＝＝960kW=9.6×105W；
（2）若风速10m/s，则风力的功率：P风＝3000v3＝3000×（10）3W＝3×106W，发电机的发电效率：η＝×100%＝×100%＝32%．
24、（1）880W；（2）300W
【解析】
根据题中“图甲为一款养生壶，其内部的电路简化图如图乙所示，……求养生壶的加热功率和保温功率”可知，本题考查了电功率公式、电能表的应用，分清电热水壶处于不同状态时电路的连接方式是关键。
【详解】
（1）当闭合开关、，电路中只有电阻，根据，电源电压一定，电阻小，功率大，养生壶处于加热状态。
。
（2）当仅闭合开关，电路中电阻、串联，电路总电阻最大，电源电压U一定，由可知，此时总功率小，养生壶处于保温状态。
此时养生壶所消耗的电能
，
养生壶的保温功率
。
答：（1）加热功率为880W；（2）保温功率为300W。
六、综合能力题（本大题共3小题，共18分）
25、（1）40Ω；（2）9V；（3）见解答。
【解析】
由电路图可知，R1、R2串联，电压表V1测R1的电压，电压表V2测R2的电压，电流表测电路中的电流，已知R1的I﹣U关系图象如图2所示。
（1）当滑片P位于最左端时，只有R1工作，电路中的电流最大，由图象可知最大电流I1＝0.9A，此时R1的电压为18V，则电源电压：U＝U1＝18V，R1的阻值： ；由图知，当滑片P位于最右端时，R1与R2的最大阻值串联，电路中电流最小为I2＝0.3A，此时R1的电压为6V，则R2两端电压为：U2＝U﹣U1′＝18V﹣6V＝12V，由欧姆定律可得，R2的最大阻值：；
（2）当滑片处于中点时，滑动变阻器连入电路的阻值为20Ω，则串联电路的总电阻：R串＝R1+R2′＝20Ω+20Ω＝40Ω，此时电路中的电流为：，此时R2两端的电压： ＝0.45A×20Ω＝9V，即V2表的示数为9V；
（3）当滑片在最左端时V2的示数为0，此时电流最大0.9A，根据题（1）中的计算可知，滑片在最右端时V2的示数为12V，此时电流是0.3A，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路电流减小，电流表示数减小，由 可知，定值电阻R1两端电压减小，由串联电路的电压规律可知，滑动变阻器的电压U2减小，因U1线性变化，则U2也是线性变化的，在坐标系中描出（0V，0.9A）、（12V，0.3A）两个点，用直线连接即可，则滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象如下：
26、OA OD 1.95 22.5
【解析】
（1）由第一幅图像可知，当两电阻两端的电压相同时，通过定值电阻A的电流比B大，由欧姆定律可知A的电阻小，B的电阻大，因为R1＜R2，所以OA表示的是R1的的电流与电压的图象；
从第二幅图像可知，电压增大，电流增大，但电流的变化量比电压的变化量大，根据欧姆定律可知OC表示的是电阻在减小；
从第三幅图像可知，电压增大，电流增大，但电压的变化量比电流的变化量大，根据欧姆定律可知OD表示的是电阻在变大；
因为白炽灯的电阻会随温度的升高而变大，所以OD表示的是电灯RL的I-U图象，则OC表示的是电子元件E的I-U图象。
（2）若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，由图可知，当电压为U=3V时，R1中的电流为I1=0.35A，电子元件E中的电流为IE=0.3A，
所以电流中的总电流I总=I1+IE=0.35A+0.3A=0.65A，
此时电路的总功率P总=UI总=3V×0.65A=1.95W。
（3）若将定值电阻R2与白炽灯L串联后，由图可知，当电流为I=0.15A时，灯泡两端的电压为UL=1V，R2两端的电压为U2=2.5V，此时电路两端的电压U=UL+U2=1V+2.5V=3.5V，符合题意。因此电阻R2在1分钟内产生的热量是Q2=W2=U2It=2.5V×0.15A×60s=22.5J
点睛：本题的难点是结合灯泡的电阻与温度有关判断其I-U图线。
27、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
4
5
5
4
3
4
4
3
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
