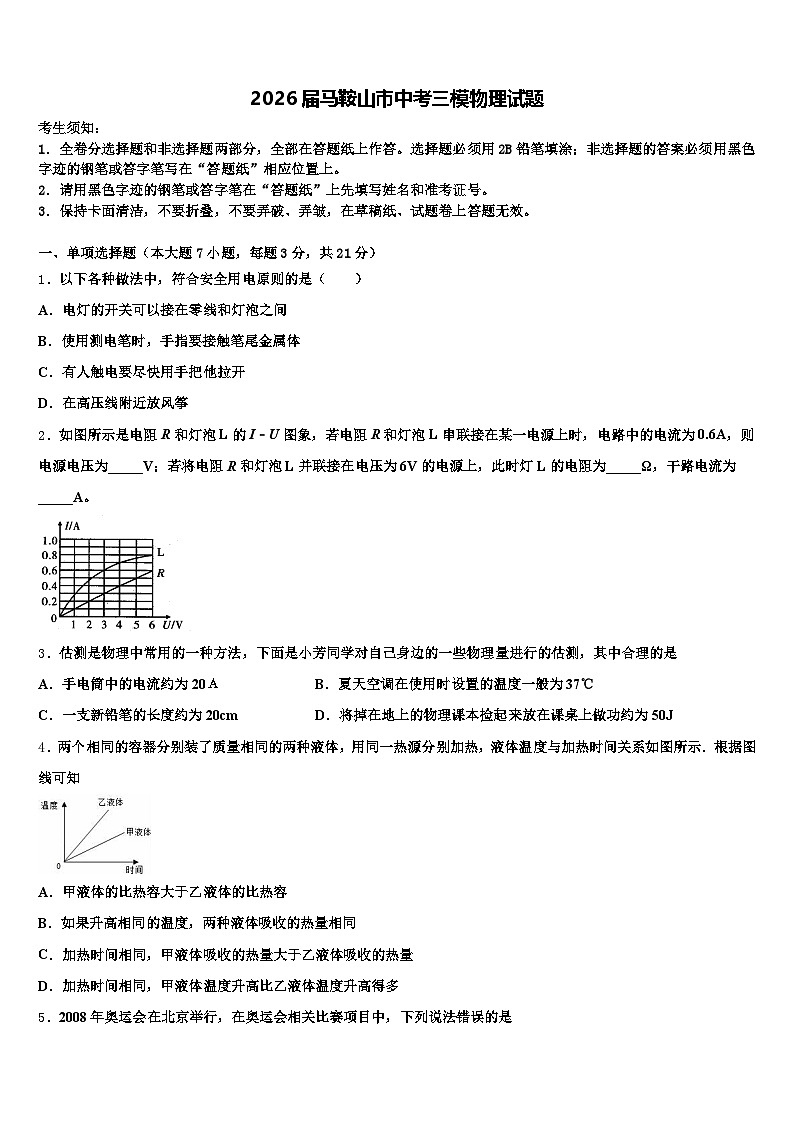

2026届马鞍山市中考三模物理试题（含答案解析）

这是一份2026届马鞍山市中考三模物理试题（含答案解析），共20页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．以下各种做法中，符合安全用电原则的是（ ）
A．电灯的开关可以接在零线和灯泡之间
B．使用测电笔时，手指要接触笔尾金属体
C．有人触电要尽快用手把他拉开
D．在高压线附近放风筝
2．如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为_____V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为_____Ω，干路电流为_____A。
3．估测是物理中常用的一种方法，下面是小芳同学对自己身边的一些物理量进行的估测，其中合理的是
A．手电筒中的电流约为20ＡB．夏天空调在使用时设置的温度一般为37℃
C．一支新铅笔的长度约为20cmD．将掉在地上的物理课本捡起来放在课桌上做功约为50J
4．两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示．根据图线可知
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两种液体吸收的热量相同
C．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量
D．加热时间相同，甲液体温度升高比乙液体温度升高得多

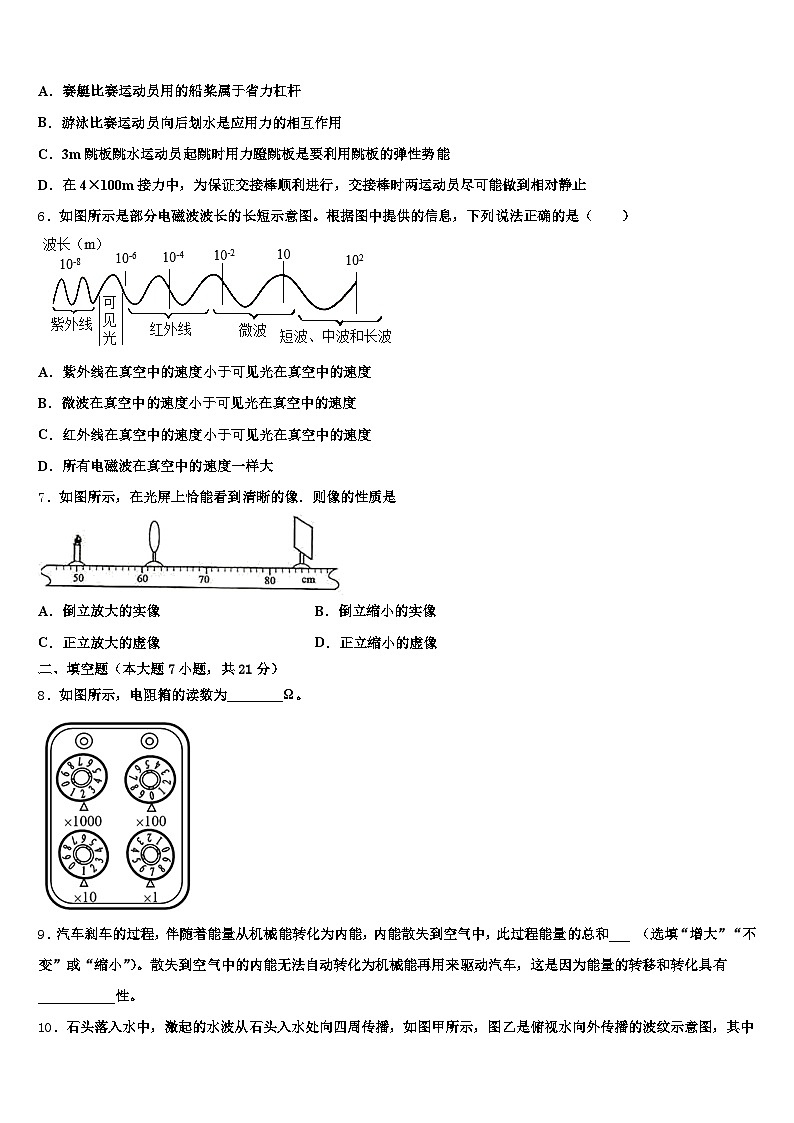

5．2008年奥运会在北京举行，在奥运会相关比赛项目中，下列说法错误的是
A．赛艇比赛运动员用的船桨属于省力杠杆
B．游泳比赛运动员向后划水是应用力的相互作用
C．3m跳板跳水运动员起跳时用力蹬跳板是要利用跳板的弹性势能
D．在4×100m接力中，为保证交接棒顺利进行，交接棒时两运动员尽可能做到相对静止
6．如图所示是部分电磁波波长的长短示意图。根据图中提供的信息，下列说法正确的是（ ）
A．紫外线在真空中的速度小于可见光在真空中的速度
B．微波在真空中的速度小于可见光在真空中的速度
C．红外线在真空中的速度小于可见光在真空中的速度
D．所有电磁波在真空中的速度一样大
7．如图所示，在光屏上恰能看到清晰的像．则像的性质是
A．倒立放大的实像B．倒立缩小的实像
C．正立放大的虚像D．正立缩小的虚像
二、填空题（本大题7小题，共21分）
8．如图所示，电阻箱的读数为________Ω。
9．汽车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程能量的总和___ （选填“增大”“不变”或“缩小”）。散失到空气中的内能无法自动转化为机械能再用来驱动汽车，这是因为能量的转移和转化具有___________性。

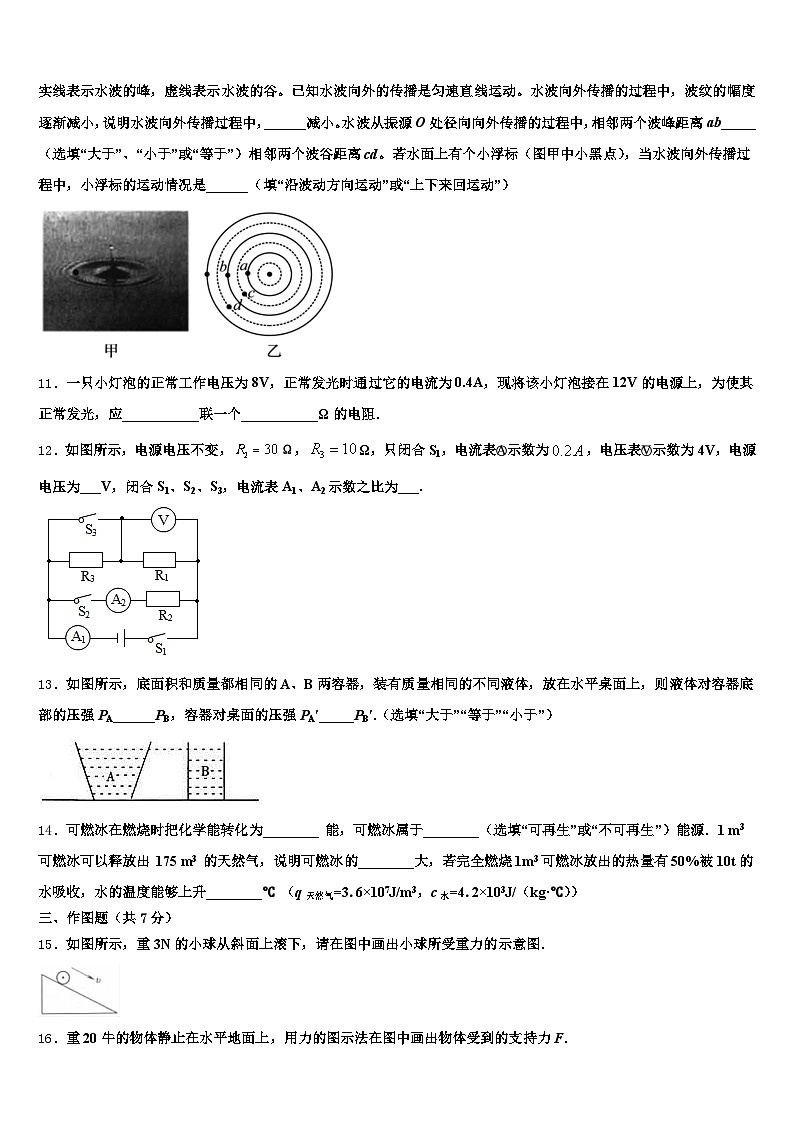

10．石头落入水中，激起的水波从石头入水处向四周传播，如图甲所示，图乙是俯视水向外传播的波纹示意图，其中实线表示水波的峰，虚线表示水波的谷。已知水波向外的传播是匀速直线运动。水波向外传播的过程中，波纹的幅度逐渐减小，说明水波向外传播过程中，______减小。水波从振源O处径向向外传播的过程中，相邻两个波峰距离ab_____（选填“大于”、“小于”或“等于”）相邻两个波谷距离cd。若水面上有个小浮标（图甲中小黑点），当水波向外传播过程中，小浮标的运动情况是______（填“沿波动方向运动”或“上下来回运动”）
11．一只小灯泡的正常工作电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应___________联一个___________Ω的电阻．
12．如图所示，电源电压不变，Ω，Ω，只闭合S1，电流表示数为，电压表示数为4V，电源电压为___V，闭合S1、S2、S3，电流表A1、A2示数之比为___.
13．如图所示，底面积和质量都相同的A、B两容器，装有质量相同的不同液体，放在水平桌面上，则液体对容器底部的压强PA______PB，容器对桌面的压强PA′_____PB′.（选填“大于”“等于”“小于”）
14．可燃冰在燃烧时把化学能转化为________ 能，可燃冰属于________（选填“可再生”或“不可再生”）能源．1 m3 可燃冰可以释放出 175 m3 的天然气，说明可燃冰的________大，若完全燃烧1m3可燃冰放出的热量有50%被10t的水吸收，水的温度能够上升________℃ （q天然气=3.6×107J/m3，c水=4.2×103J/（kg·℃））
三、作图题（共7分）
15．如图所示，重3N的小球从斜面上滚下，请在图中画出小球所受重力的示意图．
16．重20牛的物体静止在水平地面上，用力的图示法在图中画出物体受到的支持力F．
17．某人站在小车里，随小车在水平地面上做匀速直线运动，画出人的受力示意图．
四、实验题（本大题共5小题，共20分）
18．小华同学在“探究浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下悬挂一圆柱体物块，当圆柱体物块下表面与水面相平时开始缓慢下降，直到与烧杯底接触为止，如图1所示：（已知ρ水＝1.0×103kg/m3；g取10N/kg）
分析图1四幅图可知，圆柱体物块浸没在水中时所受浮力F浮＝_____N；综合分析上述实验可知，圆柱体物块的密度是_____kg/m3；小华完成图1所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出图2所示的弹簧测力计拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力F浮′＝_____N，对比图1的实验，这表明浸在液体中的物体所受浮力的大小跟_____有关．
19．如图甲所示，该实验装置的名称是__________.使用前应检查装置是否漏气，当用手指按压(不论轻压还是重压)橡皮膜时，发现U形管两边液面的高度几乎不变，则说明装置________ (填“漏气”或“不漏气”).图乙和图丙是将该装置的探头放入水中不同深度的情况，比较后得出的结论是液体内部的压强随深度的增加而 __________-(填“增大”“减小”或“不变”);比较图丙和图丁，得出的结论是液体内部的压强与____ 有关.
20．同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm．然后，用小刀刮两端引线的漆皮．用硬金属丝做两个支架，固定在硬纸板上．两个支架分别与电池的两极相连．把线圈放在支架上，线圈下放一块强磁铁，如图所示．给线圈通电并用手轻推一下，线圈就会不停的转下去．
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是________（填选项“A”或“B”）．
A．两端全刮掉 B．一端全部刮掉，另一端只刮半周
（2）线圈在转动过程中________能转化为________能．
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因________．
21．实验小组的同学用如图所示的装置探究“影响物体动能大小的因素”．将钢球A从某一高度由静止释放，钢球滚到水平面撞击水平木板上的木块B，将木块撞出一段距离
（1）本实验研究钢球的动能大小，其动能的大小是通过观察_____来判断的；
（2）实验中，他们让质量不同的钢球从同一斜面的同一高度滚下，目的是_____；
（3）在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样材料较长的木板；乙同学建议换一个较重的木块；丙同学建议降低钢球的高度．你认为采用_____（选填“甲”、“乙”或“丙”）同学的建议最合理；从表中数据可以看出，探究得出的结论是_____；
22．小谢同学利用电源、电压表，电流表、导线、开关、标有“10Ω 1A”的滑动变阻器和三个定值电阻（5Ω、10Ω、20Ω）等器材“探究电流与电阻的关系”．
（1）如图甲是小谢连接的实验电路，检查发现电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确；
（____________）
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是_____．
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，其示数为_____A；
（4）把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持_____V不变，该实验得出的结论是：_____；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1
②_____
③未知电阻Rx＝_____（用已知量和测量量的符号表示）．
五、计算题（本大题共2小题，共13分）
23．如图所示，L是“12V 36W”的灯泡，R1是阻值为30Ω的定值电阻，R2是最大阻值为20Ω的滑动变阻器，电源电压和灯泡电阻均不变．求：
灯泡的阻值；开关S、S1均闭合，滑片P移到最左端时，灯泡恰好正常发光，求此时通过R1的电流；闭合开关S，断开开关S1，求在滑片P移到最右端，电路消耗的总功率及通电5min灯泡消耗的电能．
24．一种常见的电动自行车，使用前要先对车上的蓄电池充电。骑行时，蓄电池对车上的电动机供电，电动机为车提供动力。如表是这种品牌电动自行车的一些主要技术参数。请回答：
（1）若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍。求：行驶10min，电动机对自行车做的功。若摩托车每行驶10km耗油0.5L，油价约6元/升，照明用电的电费约0.6元/千瓦时，请通过计算说明使用电动自行车与摩托车哪种更经济。该电动自行车的一个轮胎与地面的接触面积为0.005m2，则一个60kg的人骑该电动自行车在公路上行驶时对路面的压强是多少？
六、综合能力题（本大题共3小题，共18分）
25．清明节期间，小志随家人一起驾车来到泾河智慧农业园观赏郁金香．下表列出了他家小轿车的相关数据（g=10N/kg）．
行驶过程中遇到紧急情况要及时刹车，这是通过增大__________来增大摩擦力的，刹车后汽车由于__________不能立即停下，还要滑行一段距离．不计油箱中油的质量，停在停车场的小轿车空载时对地面的压强是多少______？若小志爸爸在高速路上驾车时以额定功率匀速直线运动，速度为72km/h，试计算10min钟内该车克服阻力所做的功____和小轿车的阻力_____．从小志家到泾河智慧农业园的距离为50km，若轿车油量表上此时显示所剩油量为6L，小志爸爸至少需要加多钱油才能顺利完成一次旅程，回到家中_______？
26．2018年2月22日，平昌冬奥短道速滑男子500米决赛，武大靖以39秒584的成绩打破世界记录强势夺冠，为中国赢得平昌冬奥首枚金牌。滑冰鞋下面都带有冰刀，而冰刀可以增大对冰的压强，当冰受到的压强增大时，它的熔点将会降低，这样可以使零摄氏度以下的冰熔化成水。于是就在冰刀下面有一层薄薄的水起到润滑作用，减小了冰刀与冰面之间的摩擦，使人能在冰面上飞跑，或者表演许多优美的活动。（g=10N/kg）
单冰刀与冰面的接触面积为5㎝2，估算武大靖冲过终点自由滑行时对冰面的压强_______？ 如图是比赛过程中的转弯的某一瞬间，好多运动员在转弯时容易发生侧滑且沿弯道的切线方向甩出去，试从惯性角度解释此现象_________？题中划线部分减小摩擦力的方法是_________，请再举一例____________ 。在图中画出武大靖的重力示意图。
27．制作电子拉力计：
现有如下器材：一个电压恒威12V的电源；一个阻值为20Ω的定值电阻R0；一个量程为0~0.6A的电流表；一个开关；若干导线；一根长为6cm、阻值为30Ω的均匀电阻丝R1（它的阻值与其长度成正比）；一根轻质弹簧，一端可以固定，另一端和金属滑片P固定在一起（P与R1间的摩擦不计），它的伸长量与受到的拉力关系图象如图乙所示．
（1）请利用上述器材制作电子拉力计，在图甲所示方框中画出设计的电路图．
（2）请推导出拉力F与电流表示数I的关系式，并在图丙所示的电流表表盘上标出拉力为10N，30N时对应的刻度值．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．控制电路的开关应该接着用电器和火线之间，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故B正确；
C．发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，故C错误；
D．安全用电的原则：不靠近高压带电体，故不能在高压线附近的空地放风筝，故D错误．
2、9 7.5 1.4
【解析】
[1]电阻R和灯泡L串联接在某一电源上时，因串联电路中各处的电流相等，电路中的电流为0.6A，所以，通过它们的电流均为0.6A，由图象可知，它们两端的电压分别为UL＝3V，UR＝6V，因串联电路中总电压等于各分电压之和，所以，电源的电压：
[2]若将电阻R和灯泡L并联接在电压为6V的源上时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为6V，由图象可知对应的电流分别为IL′＝0.8A，IR＝0.6A，由可得，此时灯L的电阻：
[3]因并联电路中干路电流等于各支路电流之和，所以，干路电流：
3、C
【解析】
A. 手电筒中的电流约为0.3A，故A错误；
B. 夏天空调在使用时设置的温度应低于人体的体温，一般为左右，故B错误；
C. 一支新铅笔的长度约为20cm，符合实际；
D. 物理课本重约2N，课桌近1m，所以将掉在地上的物理课本捡起来放在课桌上做功约为2J，故D错误；
故选C．
点睛：对常见的物理量进行估计是基本能力之一，要求对单位大小要认识清楚，另外多注意理论联系实际，生活中留心积累．
4、A
【解析】
根据题中“质量相同……同一热源……加热……温度与……时间关系……比热容……热量”可知，本题考查利用比热容计算物体吸放热热量问题，依据物体吸放热热量与物质比热容的关系，运功控制变量法和函数图像法分析判断．
【详解】
A. 根据下面的图象可知：质量相同的甲乙两种液体升高相同的温度,乙的加热时间更长,吸收的热量更多,根据公式Q吸=cm(t−t0)，质量、升高的温度一定时，吸收的热量和物质的比热容成正比，乙吸收的热量多说明乙的比热容大，故A错误；
B. 根据下面的图象可知：质量相同的甲乙两种液体升高相同的温度，乙的加热时间更长，吸收的热量更多，故B错误；
C. 同一热源加热，相同的时间内甲乙两种液体吸收的热量就是相同的，故C错误；
D. 根据下面的图象可知：质量相同的甲乙两种液体加热相同的时间，甲的温度升高值更大，故D正确．
图象如下：
5、A
【解析】
A、赛艇比赛运动员用的船桨在使用过程中，动力臂小于阻力臂，是费力杠杆，故A错误；
B、游泳比赛运动员向后划水，给水一个向后的力，因为物体间力的作用是相互的，水就会对运动员一个向前的力，这个力使运动员向前运动，故B正确；
C、跳板跳水运动员起跳时用力蹬跳板，使跳板发生弹性形变，具有弹性势能，当跳起时，跳板的弹性势能转化为运动员的动能，使运动员跳的更高，故C正确；
D、在4×100m接力中，为保证交接棒顺利进行，交接棒时两运动员就应当尽可能做到速度相同，处于相对静止状态，故D正确．
6、D
【解析】
红外线，紫外线，微波都是电磁波，而各种电磁波的速度都是相同的，与波长和频率无关，且在真空中的速度都是：c＝3×108m/s，故D正确。
7、A
【解析】
由图象判断物距和像距的大小，再根据凸透镜成像的条件判断像的性质．
【详解】
由图象可知：物距小于像距，所以物体在一倍焦距与二倍焦距之间，像在二倍焦距以外，此时光屏上成倒立的放大的实像．
故选A．
此题也可以利用“物近像远像变大”的规律来解．即物体离透镜越近，像离透镜越远，像越大．并且实像都是倒立的．
二、填空题（本大题7小题，共21分）
8、2017
【解析】
由图可知，电阻箱的读数为：R=2×1000Ω+0×100Ω+1×10Ω+7×1Ω=2017Ω。
9、 不变 方向
【解析】由能量的守恒定律知道，汽车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，但此过程能量的总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动骑车，这是因为能量的转移和转化具有方向性。
10、能量 等于 上下来回运动
【解析】
水波向外传播的过程中，波纹的幅度逐渐减小，说明水波的能量在逐渐减小；
波长是相邻两个波峰或波谷之间的距离，所以相邻的两个波峰的距离ab与相邻两个波谷的距离cd都等于一个波长，两个距离是相等的。石头竖直落入水中，当水波向外传播过程中，水平方向没有力的作用，故小浮标的运动情况是上下来回运动。
11、串 10Ω
【解析】
[1]因为电源电压大于额定电压，而串联电路起分压作用，所以，应该串联一个电阻，
[2]串联电路起分压作用，所以要串联一个电阻，其阻值为：
12、6 5:2
【解析】
只闭合S1时，R1和R3串联在电路中，电压表测量R1两端的电压，电流表示数为，R3两端的电压为，根据串联电路的电压特点可得；电阻R1的阻值为闭合S1、S2、S3时，R1和R2并联在电路中，R3被短路，电流表A1是测干路的电流，A2是测电阻R2的电流，通过R1的电流为，通过R2的电流为，干路中的电流为，则电流表A1、A2示数之比．
13、小于 等于
【解析】
已知A、B两容器，装有等深、
由题中“等质量”可知:,
由题图可以看出: ，
根据 可得:，
由题中“等深”可知:，
根据液体压强公式可得，液体对容器底部的压强为：，
由于A、B两容器的底面积和质量都相同，容器内液体质量相等，它们对桌面的压力相等，所以容器对桌面的压强pA′=pB′．
14、内 不可再生 热值 75
【解析】
可燃冰在燃烧时，内部的化学能转化成内能；可燃冰随着使用不断减少，短时间内从自然界得不到补充，因此属于不可再生能源。1 m3 可燃冰可以释放出 175 m3 的天然气，可见可燃冰的热值较大；1m3的“可燃冰”相当于的天然气的体积为：V=175m3，这些天然气完全燃烧产生热量：Q放=Vq=175m3×3.6×107J/m3=6.3×109J；水吸收的热量：Q吸=ηQ放=50%×6.3×109J=3.15×109J，加热后水的温度：Δt===75℃。
三、作图题（共7分）
15、
【解析】
过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，并标明大小G=3N．如图所示：
画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析力的大小、方向和作用点，再根据力的示意图的要求，作出力的示意图，要注意在线段末端标出重力G．
16、
【解析】
先画出标度表示力的大小，物体静止在水平面上，处于平衡状态，所以受到的重力和地面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于20N，支持力的方向与重力方向相反，竖直向上，由此可以用力的图示法表示出物体受到的支持力．如下图所示：
17、
【解析】
人站在小车里，随小车在水平地面上做匀速直线运动，由于人相对于小车是静止的，则人没有受到摩擦力，人只受到重力G和支持力F，这两个力是一对平衡力；
重力从重心竖直向下画，支持力从重心竖直向上画，标出字母符号，注意两条线段的长度要相等，如图所示：
本题的关键先分析出人受到几个力，再根据人站在水平地面上处于静止状态判断几个力的大小关系，最后正确画出受力示意图．
四、实验题（本大题共5小题，共20分）
18、5 1.2×103 4 排开液体的密度
【解析】
解答：(1)图a中弹簧测力计的示数即为物体的重力,图c中物体浸没时,弹簧测力计的示数为1N,物块浸没在水中时所受浮力F浮＝G−F＝6N−1N＝5N；(2)根据阿基米德原理F浮＝ρ水gV排,图c中物体浸没,所以V物＝V排＝F浮/ρ水g＝5N/103kg/m3×10N/kg＝5×10−4m3,物体的密度ρ＝G/gV物＝5N/10N/kg×5×10−4m3＝1.2×103kg/m3；(3)图2中,横坐标表示物体下降的高度,纵坐标表示弹簧测力计的示数大小,h从0−6cm对应的斜线表示物体正在逐渐浸入液体的过程中,弹簧测力计的示数逐渐减小;h从6−8cm的水平线表示当浸没在液体中下降时,弹簧测力计的示数不变,所以,物体浸没在这种液体中受到的浮力F′浮＝6N−2N＝4N.由实验知，浸在液体里的物体受到的浮力大小还跟排开液体的密度有关；
19、压强计 漏气 增大 液体密度
【解析】
试题分析：该实验装置的名称是压强计．使用前应检查装置是否漏气，当用手指按压（不论轻压还是重压）橡皮膜时，发现U形管两边液面的高度几乎不变，则说明装置漏气，气体在漏气的地方跑出去了，没有推动U形管中的液注变化．图乙和图丙是将该装置的探头放入水中不同深度的情况，发现探头在较深的丙图中，U形管中液注变化较大，说明液体内部的压强随深度的增加而增大． 比较图丙和图丁，在同一深度，盐水中的U形管变化较大，说明：液体内部的压强与液体的密度有关．
【考点定位】液体压强特点
20、B 电 机械 电源电压较低
【解析】
（1）[1]在实验中影响线圈的转向的因素有电流的方向和磁场的方向，为了使线圈能持续转动，采取将线圈一头的绝缘漆刮去，另一头刮去一半的办法，相当于一个简易的“换向器”来改变通入线圈的电流方向，故选B；
（2）[2][3]根据电动机的原理可知，电动机能转动的原因是通电线圈在磁场中受磁力的作用而转动，线圈在转动过程中消耗电能转化为机械能；
（3）[4]小华组装好实验装置，接通电源后，发现线圈不能转动，可能是电源电压较低、磁场太弱或开始线圈处在平衡位置．
21、木块被撞开的距离大小 为了使钢球滚到斜面底端时具有相同的速度 甲 速度一定时，质量越大，动能越大
【解析】
（1）本实验研究钢球的动能大小，不能直接判断动能的大小，而是通过观察木块被撞击后移动的距离来判断的动能大小，这是转换法；
（2）实验中，他们让不同质量的钢球从同一斜面的同一高度由静止滚下，是为了使钢球滚到斜面底端时具有相同的速度；
（3）探究动能与质量的关系，应控制速度相同，动能的大小通过木块移动距离的大小表现出来的，故实验中使用的木块大小不能改变，第3次实验中，钢球的动能较大，因此只能改变木板的长度，故应采用甲的建议；根据表中的数据，可得出结论：速度一定时，质量越大动能越大．
22、 R断路 0.4 2 电压不变时，电流与电阻成反比 只闭合S，读出电流表示数I2
【解析】
（1）原电路中，电压表电流表串联后再与R并联是错误的，电流表应与R串联，电压表与R并联，改正后如下所示：
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是R断路；
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.4A；
（4）在（3）中，由欧姆定律，电阻的电压为：
U＝IR＝0.4A×5Ω＝2V，研究电流与电阻关系时，要控制电阻的电压不变，故把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持2V不变，该实验得出的结论是：电压不变时，电流与电阻成反比；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1；
②只闭合S，读出电流表示数I2；
③在①中，电流表测两电阻并联的电流；在②中电流表测待测电阻的电流，根据并联电路各支路互不影响，故通过R0的电流为：
I0＝I1﹣I2；
由欧姆定律，定值电阻的电压，即电源电压：
U＝I0R0＝（I1﹣I2）R0；
未知电阻：
Rx＝＝．
五、计算题（本大题共2小题，共13分）
23、（1）4Ω；（2）0.4A；（3）6W； 300J
【解析】
根据灯泡的铭牌可知额定电压和额定功率，根据 求出小灯泡的阻值；当开关S、S1均闭合，滑片P移到最左端时，此时R1与L并联，根据灯泡正常发光可知电源的电压，根据欧姆定律可知通过R1的电流；闭合S，断开S1，滑片P移到最右端，此时灯泡与滑动变阻器串联，先根据欧姆定律求出电路电流，然后根据 求出电路消耗的总功率，再根据 求出通电5min灯泡消耗的电能．
【详解】
（1）已知灯泡的额定电压和额定功率，由 可得，灯泡的电阻： ；
（2）由图知当开关S、S1均闭合，滑片P移到最左端时，此时R1与L并联，灯泡恰好正常发光，由并联电路的电压特点知，电源电压U＝UL＝12V，由欧姆定律可得，通过R1的电流： ；
（3）由图知闭合开关S，断开开关S1，滑片P移到最右端，此时灯泡与滑动变阻器的最大阻值串联，此时电路中的电流： ；
电路消耗的总功率： ；
通电5min灯泡消耗的电能：.
24、（1）7.2×104J（2）电动车（3）1×105Pa
【解析】
（1）电动车在水平的路面上匀速行驶时，处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据F=f=0.02×G=0.02×mg求出电动车受到的牵引力，根据求出电动车行驶的距离，利用W=Fs求出电动机对自行车做的功；
（2）分别求得电动车每行驶50km耗电的费用和摩托车每行驶50km耗电的费用，比较即可；
（3）电动自行车行驶时对地面的压力和自身的重力相等，根据F=G=mg求出其大小，受力面积为2个轮胎与地面的接触面积之和，根据求出电动自行车行驶时对地面的压强。
【详解】
（1）因电动车在水平的路面上匀速行驶时，处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，电动车受到的牵引力：
F=f=0.02×G=0.02×mg=0.02×（60kg+40kg）×10N/kg=20N，
由可得，电动车行驶距离：
s=vt=6m/s×10×60s=3600m，
电动机对自行车做的功：
W=Fs=20N×3600m=7.2×104J；
（2）电动车每行驶50km耗电的费用为0.6kW•h×0.6元/kW•h=0.36元，
摩托车每行驶50km耗电的费用为2.5L×6元/L=15元，由此可知，每行驶50km的路程，电动自行车比摩托车的费用低很多。所以使用电动车更经济；
（3）电动自行车行驶时，对地面的压力：
F′=G总=（m车+m人）g=（40kg+60kg）×10N/kg=1000N，
受力面积：
S=2×0.005m2=0.01m2，
电动自行车行驶时对地面的压强：
p===1×105Pa；
答：（1）行驶10min，电动机对自行车做的功为7.2×104J。
（2）使用电动车更经济。
（3）一个60kg的人骑该电动自行车在公路上行驶时对路面的压强是1×105Pa。
本题是一道电学和力学的综合应用题，解决的是有关电动自行车的相关问题，有意义，能从基本参数表中得出有用信息并加以利用是本题的关键。
六、综合能力题（本大题共3小题，共18分）
25、压力 惯性 7.5×106Pa 3.6×107J 3000N 25.2元
【解析】
(1)行驶过程中遇到紧急情况要及时刹车，这是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；刹车后汽车由于惯性，仍要保持原来的运动状态，所以不能立即停下，还要滑行一段距离．
(2)不计油箱中油的质量，停在停车场的小轿车空载时对地面的压力：F=G=1.5×103kg×10N/kg=1.5×104N，对地面的压强：p===7.5×106Pa；
(3)因为P===Fv,P=60kW=6×104W，v=72km/h=20m/s，所以牵引力F== =3000N，汽车匀速行驶时牵引力和阻力是一对平衡力，所以阻力f=F=3000N，所以阻力所做的功W=Pt=6×104W×10×60s=3.6×107J；
(4)回到家中，往返一次的路车程s=50km×2=100km，由表可知，百公里耗油量为10L，需要耗油的体积为10L，需加油的体积为10L−6L=4L，需加油的钱数6.3元/L×4L=25.2元．
26、6 是由于运动员具有惯性，当运动状态改变是，要保持原来的运动状态，且沿弯道的切线方向甩出去，是由于合力的径向分量小于需要的向心力。人做离心运动，是惯性的体现。 减小接触面的粗糙程度 自行车的轮和轴之间加润滑油
【解析】
(1)武大靖对水平冰面的压力位F=G=60kg10N/kg=600N.单冰刀与冰面的接触面积为：S=5cm2=5m2,则冰面受到的压强为：p==6.
(2) 比赛过程中的转弯的某一瞬间，好多运动员在转弯时容易发生侧滑且沿弯道的切线方向甩出去，是由于运动员具有惯性，当运动状态改变是，要保持原来的运动状态，且沿弯道的切线方向甩出去，是由于合力的径向分量小于需要的向心力。人做离心运动，是惯性的体现。
（3）因为在冰刀下面有一层薄薄的水起到润滑作用，是通过减小接触面的粗糙程度来减小摩擦的。如在自行车的轮和轴之间加润滑油。
（4）
27、（1）（2）F=60−；
【解析】
（1）从电源正极依次串联定值电阻、开关、电阻丝、弹簧以及电流表，如下图所示：
（2）根据图乙可知，当拉力为40N时，弹簧的伸长量为8cm，则由F=k△L可得：k===5N/cm；因此F与△L的关系：F=5N/cm×△L−−−−①；电阻丝R1的阻值与其长度成正比,则由欧姆定律可得，电流表的示数为：I===−−−−②，联立①②可得，I=，因此拉力F与电流表示数I的关系式为：F=60−；当拉力F=10N时，I1=0.24A；当F=30N时，I2=0.4A；指针在电流表刻度盘上的位置如下：
实验次数
钢球质量/g
钢球高度/cm
木块滑行距离/cm
1
20
20
30
2
40
20
58
3
60
20
最高车速
≤30km/h
一次充电连续行驶里程
50km
蓄电池
36V/10Ah
充电时间
8h
一次充电耗电量
0.6kW•h
电动机效率
80%
整车质量
40kg
最大骑行噪声
≤62dB
