2026年中考物理一轮复习第十二章 第1课时 杠杆课件

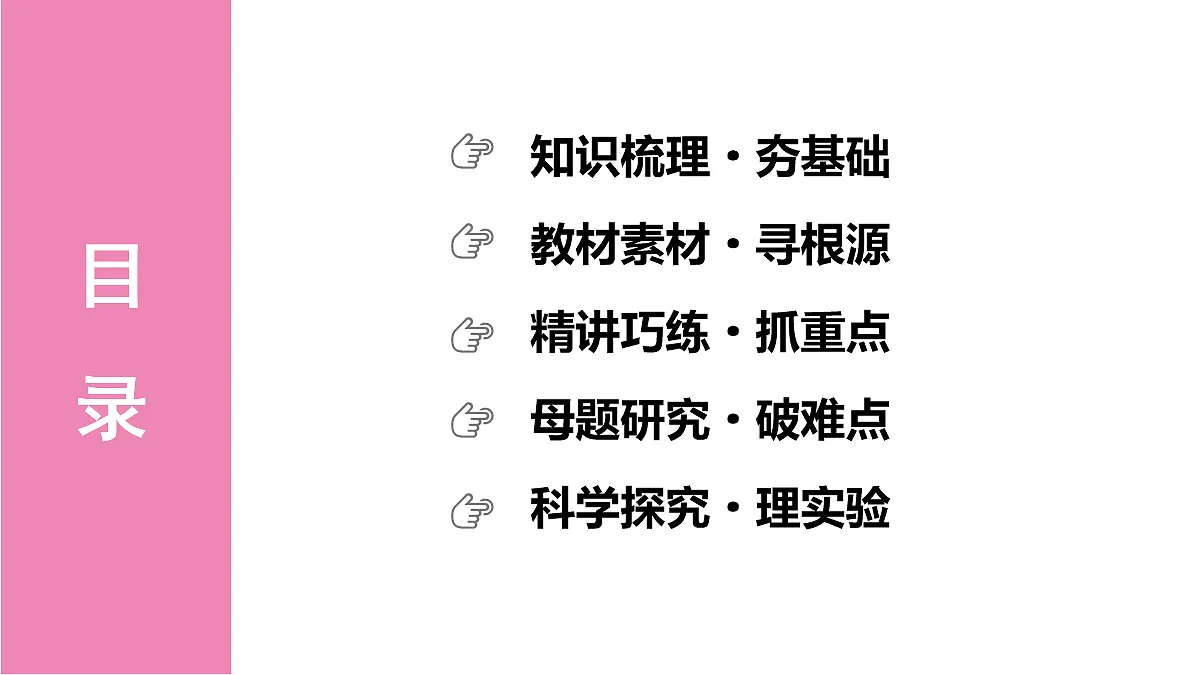

这是一份2026年中考物理一轮复习第十二章 第1课时 杠杆课件，共62页。PPT课件主要包含了知识梳理·夯基础，教材素材·寻根源，精讲巧练·抓重点，科学探究·理实验，母题研究·破难点，固定点，动力F1，阻力F2，费力省距离，将支架支点左移等内容，欢迎下载使用。

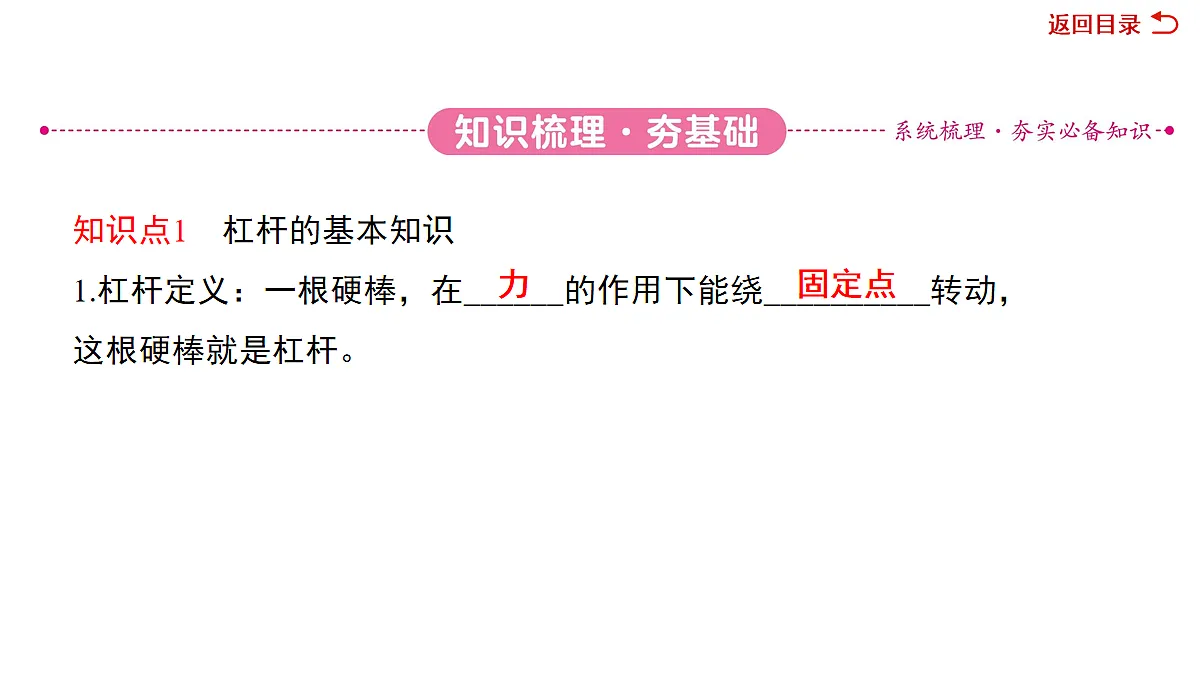

知识点1　杠杆的基本知识1.杠杆定义：一根硬棒，在______的作用下能绕__________转动，这根硬棒就是杠杆。

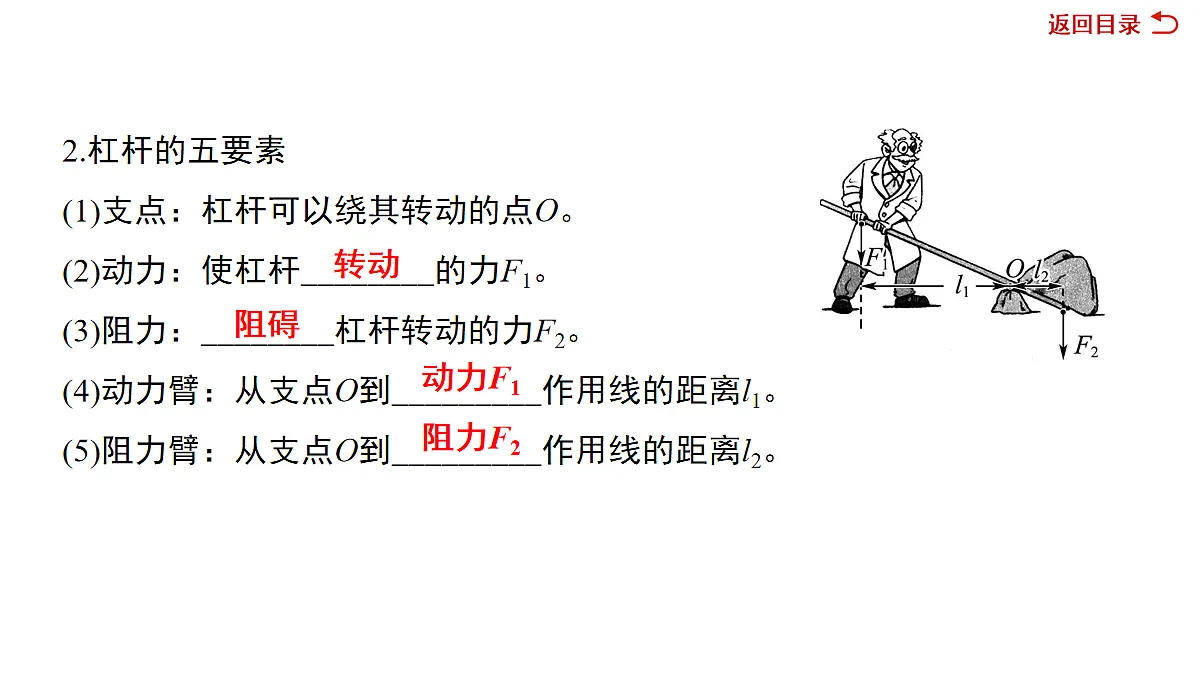

2.杠杆的五要素(1)支点：杠杆可以绕其转动的点O。(2)动力：使杠杆________的力F1。 (3)阻力：________杠杆转动的力F2。 (4)动力臂：从支点O到_________作用线的距离l1。 (5)阻力臂：从支点O到_________作用线的距离l2。

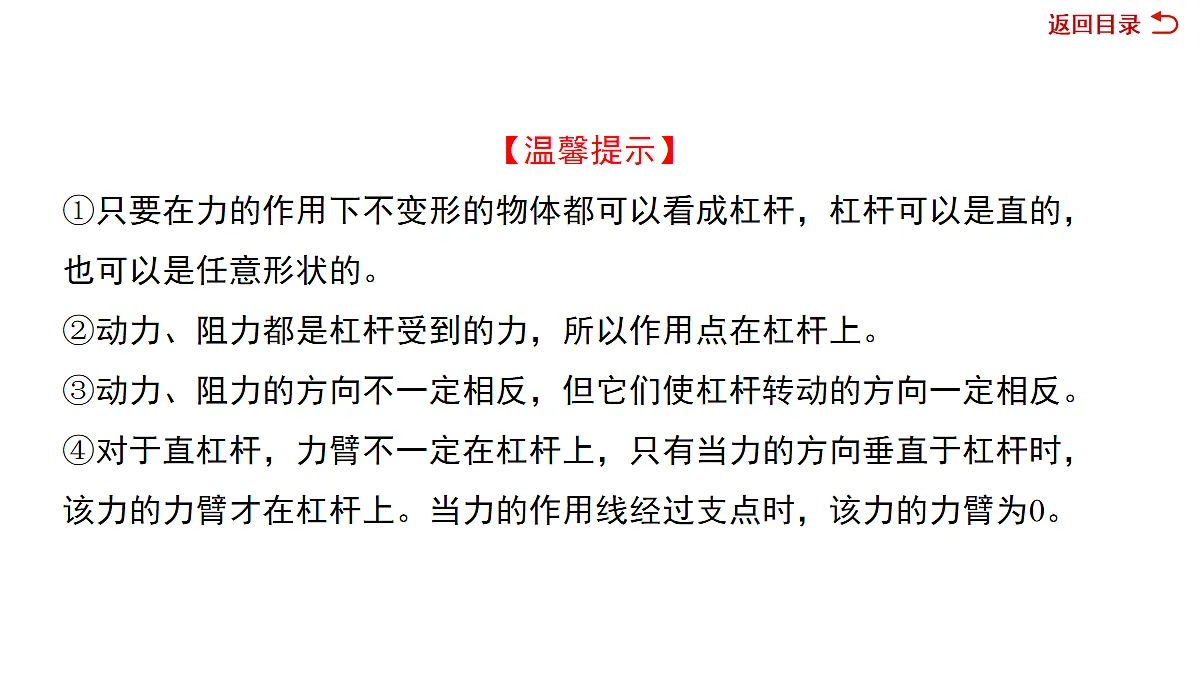

【温馨提示】①只要在力的作用下不变形的物体都可以看成杠杆，杠杆可以是直的，也可以是任意形状的。②动力、阻力都是杠杆受到的力，所以作用点在杠杆上。③动力、阻力的方向不一定相反，但它们使杠杆转动的方向一定相反。④对于直杠杆，力臂不一定在杠杆上，只有当力的方向垂直于杠杆时，该力的力臂才在杠杆上。当力的作用线经过支点时，该力的力臂为0。

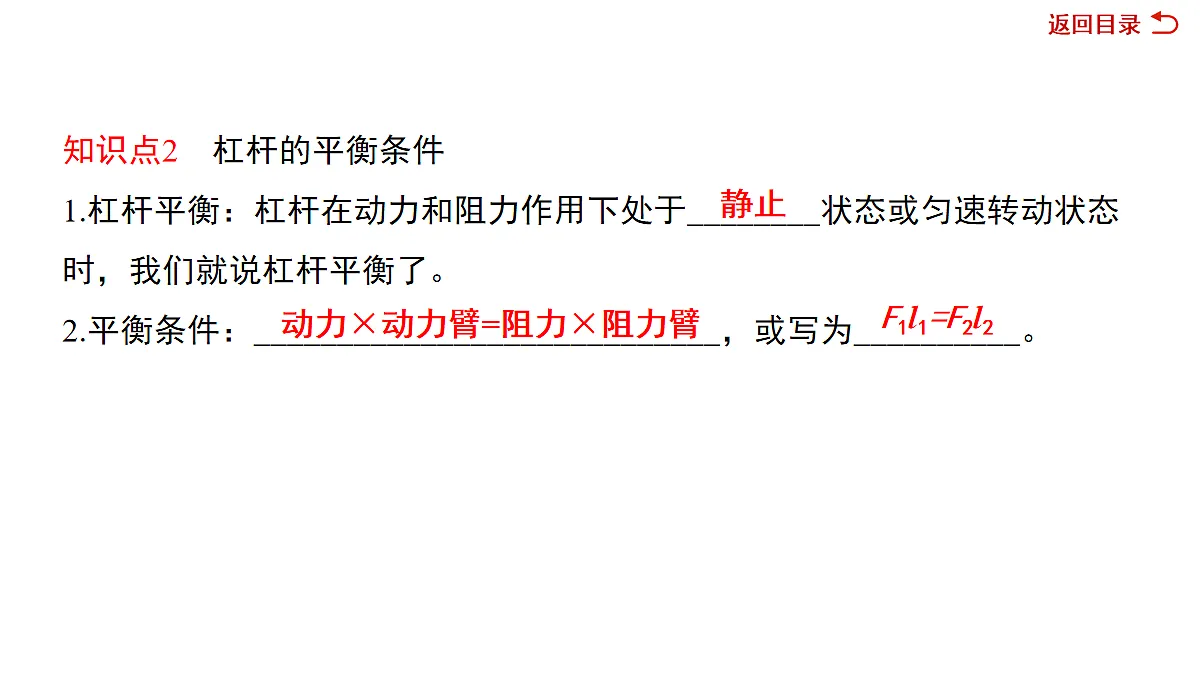

知识点2　杠杆的平衡条件1.杠杆平衡：杠杆在动力和阻力作用下处于________状态或匀速转动状态时，我们就说杠杆平衡了。 2.平衡条件：____________________________，或写为__________。
动力×动力臂=阻力×阻力臂
F1l1=F2l2

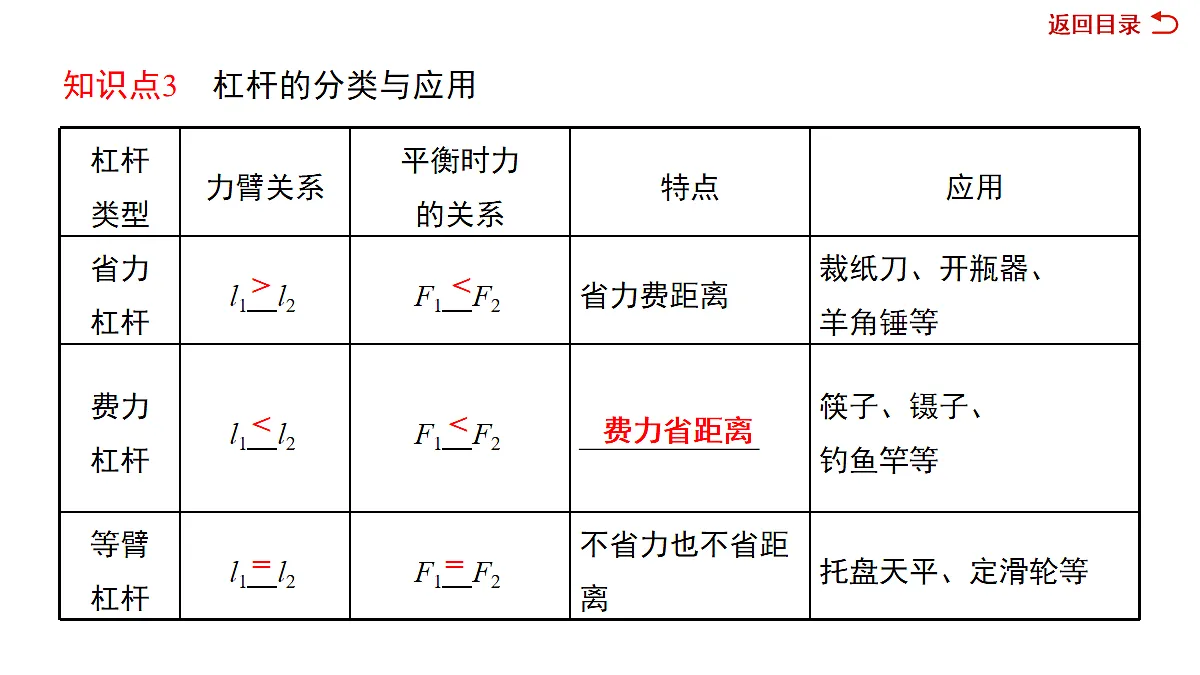

知识点3　杠杆的分类与应用

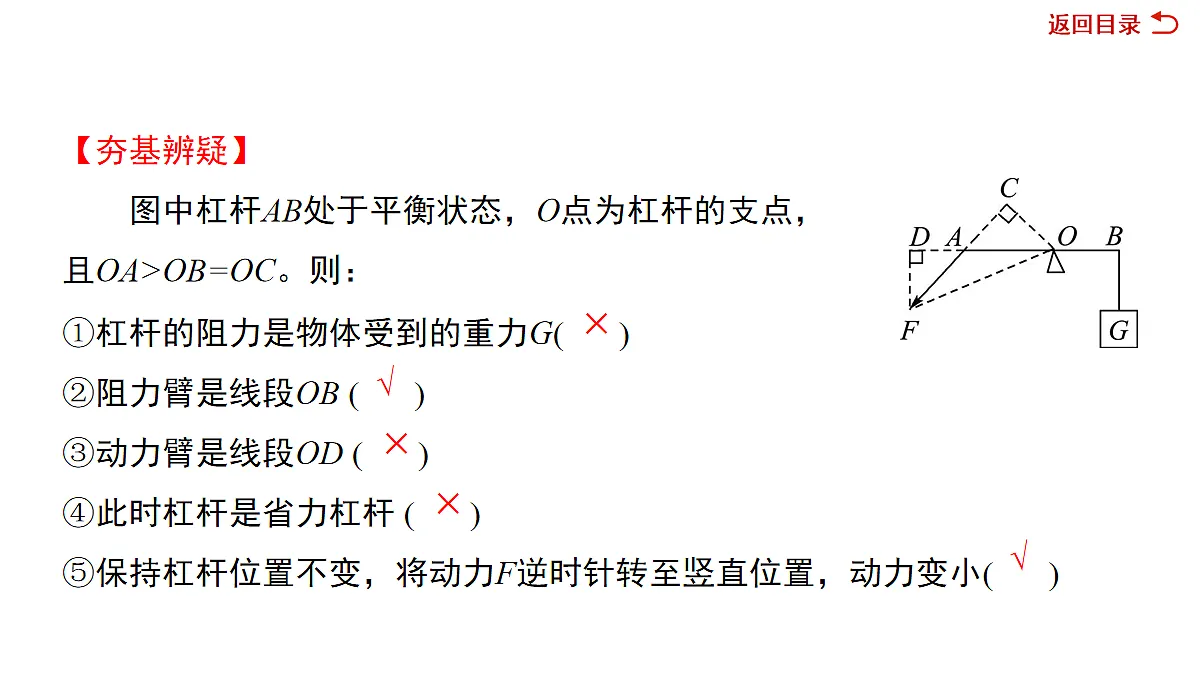

【夯基辨疑】　　图中杠杆AB处于平衡状态，O点为杠杆的支点，且OA>OB=OC。则：①杠杆的阻力是物体受到的重力G( )②阻力臂是线段OB ( )③动力臂是线段OD ( )④此时杠杆是省力杠杆 ( )⑤保持杠杆位置不变，将动力F逆时针转至竖直位置，动力变小( )
命题点1　杠杆作图7地3考　考法❶　作指定力的力臂例1 (2024·德州)如图是古代劳动人民用桔槔汲水的简化图，请画出杠杆上A点受到的拉力F1及其力臂l1。【解题关键】 明确力和力臂的垂直关系，规范作图。
【解题通法】作指定力的力臂(1)找点：找到杠杆的支点(就是杠杆绕其转动的点)；(2)画线：画出力(动力或阻力)的作用线，注意力的延长线一定要画成虚线；(3)作垂线段：从支点到力的作用线作垂线段(标出直角符号)，该段距离就是力臂；(4)标力臂符号：用双箭头把该段距离标出来，并标上力臂的符号。
练1【跨学科·生物】(2024·枣庄)用手提起重物时，前臂可简化为杠杆：桡骨在肱二头肌牵引力F1的作用下，绕肘关节(支点O)转动，如图所示。请在图中画出动力F1的力臂l1和阻力F2的示意图。
考法❷　作指定力臂的力例2 (2025·新疆)请在图中根据静止的杠杆的动力臂l1，画出动力F1的示意图。【解题关键】 确定动力方向，动力和阻力使杠杆转动的方向相反。
练2 (2021·眉山)如图所示，利用杠杆撬动重物M，O为杠杆支点，l1为杠杆的动力臂，现杠杆处于水平位置平衡。(1)作出杠杆动力F1的示意图；(2)作出重物M对杠杆压力F2的示意图。
考法❸　作杠杆最小动力例3 (2024·枣庄滕州一模)如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F1的示意图。【解题关键】 明确支点，找出最大的动力臂。
练3 (2023·凉山)图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：(1)作用在A点的最小动力F1及其力臂l1；(2)阻力F2的力臂l2。
命题点2　杠杆类型的判断7地4考　例4 【类题整合】下列工具在使用过程中，属于费力杠杆的有_______，属于省力杠杆的有________，属于等臂杠杆的有______。
【解题关键】 比较动力臂l1和阻力臂l2的大小关系，若l1>l2则是省力杠杆，若l1
